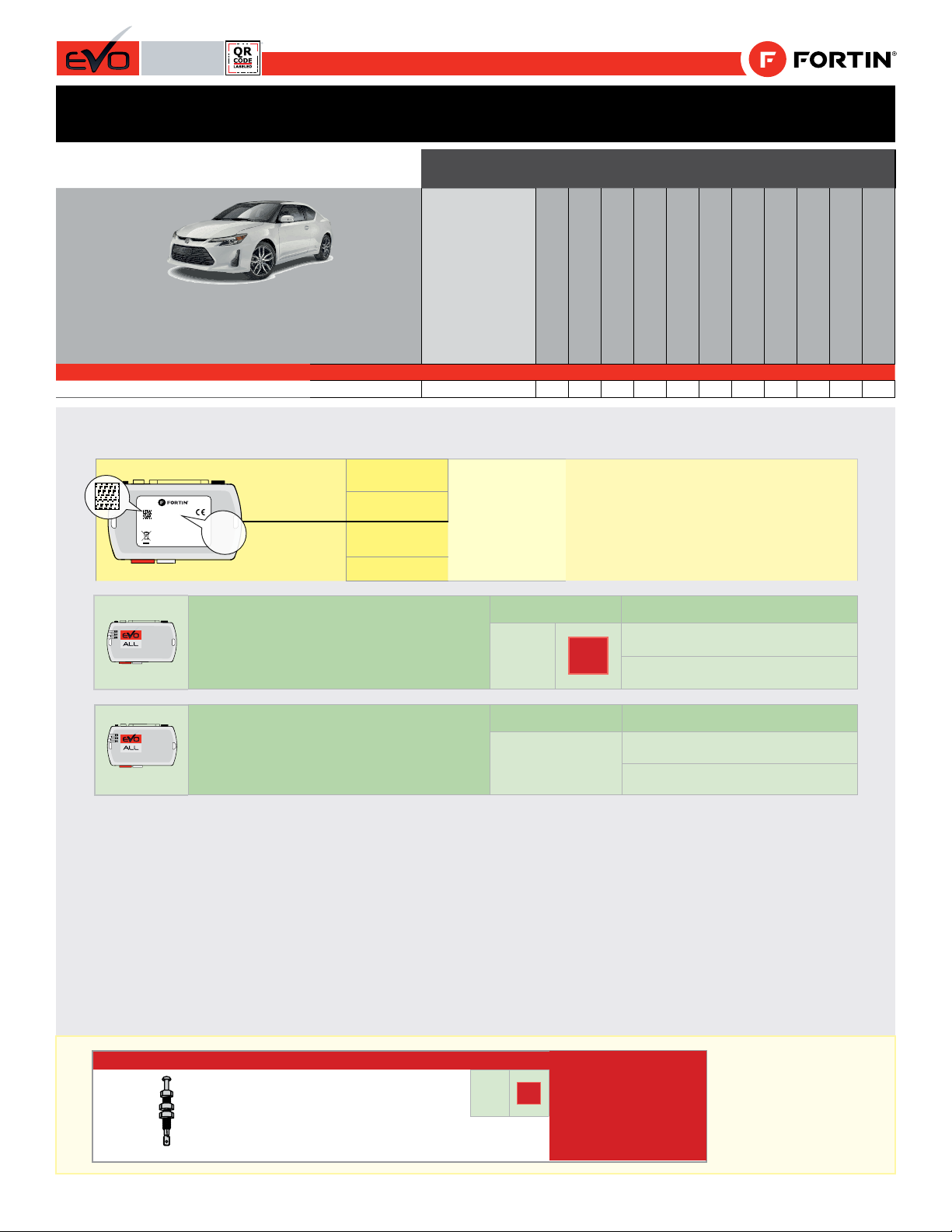

Fortin EVO ALL User manual

*HOOD PIN HOOD STATUS: THE HOOD PIN SWITCH MUST BE INSTALLED
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
DE CAPOT
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
must be installed.
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
A11 OFF
NON
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
ALL REV.: 20200428
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du
véhicule supportées dans ce diagramme (fonctionnelles si équipé)
Transponder Bypass Lock Unlock Arm Disarm Parking Lights Tachometer Door Status Trunk Status Hand-Brake Status Foot-Brake Status OEM remote Monitoring
VEHICLE
VEHICULES
YEARS
ANNÉES
SCION
tC
2011-2016
•
•
•
•
•
•
•
•
•
•
•
•
GUIDE # 3441
MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
2019
COMPATIBLE
MODULE
REQUIRED:
QR CODE
ON THE LABEL FIRMWARE VERSION
VERSION LOGICIELLE To add the rmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l’outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
MANUFACTURED
AFTER: 2019
MODULE
COMPATIBLE
REQUIS:
CODE QR SUR
L’ÉTIQUETTE 79.[59]
FABRIQUÉ APRÈS:
2019 TOYOTA/LEX-
US/SUBARU MINIMUM
Program bypass option:
Programmez l’option du contournement:
UNIT OPTION
OPTION UNITE DESCRIPTION
C1
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d’origine
Program bypass option
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
Programmez l’option du contournement
SI LE VÉHICULE N’EST PAS ÉQUIPÉ
D’UN CONTACT DE CAPOT FONCTIONNEL:
UNIT OPTION
OPTION UNITE DESCRIPTION
A11 OFF
NON
Hood trigger (Output Status).
Contact de capot (état de sortie).
Page 1 / 7
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
DESCRIPTION | DESCRIPTION
1
910
2 3 4 5 8
11 12 13 14 15 16
7
6
14
Ignition harness
Harnais d’ignition
Left steering column
Gauche de la colonne de direction
(~)DOOR
LOCK DATA
(~)CAN
LOW
(~)IMMO
DATA
(~)CAN
HIGH
Steering column
Colonne de direction
OBDII connector
Connecteur OBDII
(-)DISARM
(+)IGNITION1 (+)12V
(+)STARTER1
(+)IGNITION2
(+)STARTER2
Fuse box
Boîte à fusibles
(+)CLUTCH
SWITCH
Manual
transmission
(+)PARKING
LIGHTS
Page 2 / 7

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
Yellow In A1
Purple In A2
Purple/White In A3
Green Out A4
White Out A5
Orange In A6
Orange/Black In A7
Dk.Blue In A8
Red/Blue In A9
Lt.Blue/Black A10
Black Out A11
Pink Out A12
Yellow/Black In A13
Brown/White Out A14
Pink/Black Out A15
Purple/Yellow A16
Green/White A17
Green/Red A18
White/Black A19
Lt.Blue A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
AC
D
AUTOMATIC TRANSMISSION WIRING CONNECTION | SCHÉMA DE BRANCHEMENT TRANSMISSION AUTOMATIQUE
tC
Back View
-30 pin
- Black connector
- beside block fuse
Vue de dos
- 30-pins
-Connecteur Noir
- à côté du
compartiment de
fusibles.
Front View
-16 pin
- Black connector
- OBDII connector
Vue de face
- 16-pins
-Connecteur Noir
- Connecteur OBDII
1
910
2 3 4 5 8
11 12 13 14 15 16
7
6
14
White
or Purple
Blanc
ou Mauve
White
Blanc
Lt.Green
Vert Pâle Lt.Green Vert Pâle
65
151413
242322
121110
212019
987
321
25
4
181716
2726 302928
(~)IMMO
DATA
(~)CAN
HIGH
(~)CAN
LOW
(~)DOOR
LOCK DATA
C3 A10 C4
Back View
-8 pin
- White connector
- Ignition connector
Vue de dos
- 8-pins
-Connecteur Blanc
- Connecteur d’ignition
FUSE
(-)PARKING
LIGHTS
Purple
or Lt.Blue
Mauve
ou Bleu Pâle
30
(-)DISARM
Red/Yellow
Rouge/Jaune
If equiped with
OEM Alarm
Si équippé d’une
Alarme d’origine
A20
(+)IGNITION1
Grey
Gris
(+)IGNITION2
Grey
Gris White Blanc
(+)12V
4
567
23
(+)STARTER1
Green
Vert
8
1
(+)STARTER2
Tan
Beige
1
FUSE
FUSIBLE
RS6a RS2RS6
(~)Door lock DATA
(~) IMMO DATA
RS3
CAN HIGH
CAN LOW
DISARM OUT RS20
(-)
RS20 RS7BRS7A
WITH | AVEC DATA-LINK:
ALWAYS REQUIRED
TOUJOURS REQUIS
NOT REQUIRED WITH
DATALINK
NON REQUIS EN
DATA-LINK
B
REMOTE
STARTER
DÉMARREUR
À DISTANCE
WITH | AVEC DATA-LINK:
Direct connection
Branchement directe
HOOD IN RS8
(-)
HAND BRAKE IN RS9
(-)
TRUNK RELEASE
(-) OUT RS11
(+/-) IN RS12
TACHOMETER
F
OOT
B
RAKE
(+)
IN RS13
GROUND OUT WHILE RUNNING
(-) OUT RS14
TRUNK
(-)
IN RS15
DOOR
(-) IN RS16
UNLOCK
(-) OUT RS17
LOCK
(-) OUT RS18
A15
A14
A13
A12
A11
A8
A5
A4
A3
A2
Ground | Masse
(-)
RS1
12V BATTERY
RS2 IN
(+)
PARKING LIGHTS
RS3 OUT (-)
PARKING LIGHTS
RS4 OUT (+)
ACCESSORY
RS5 OUT (+)
IGNITION
RS6 IN/OUT (+)
IGNITION2
RS6a OUT (+)
1
STARTER
RS7 OUT (+)
STARTER2
RS7b OUT (+)
a 1
(-) Hood Status
(-) Hand Brake
(-) Trunk Release
(-/+) Tachometer
(+) Foot Brake
(-) Ground While Running
(-) Trunk Status
(-) Door Status
(-) Unlock
(-) Lock
(+) Ignion
D2
D5
C1
C2
C5
A19
A18
A17
A16
A9
A7
A6
Page 3 / 7

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
Yellow In A1
Purple In A2
Purple/White In A3
Green Out A4
White Out A5
Orange In A6
Orange/Black In A7
Dk.Blue In A8
Red/Blue In A9
Lt.Blue/Black A10
Black Out A11
Pink Out A12
Yellow/Black In A13
Brown/White Out A14
Pink/Black Out A15
Purple/Yellow A16
Green/White A17
Green/Red A18
White/Black A19
Lt.Blue A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
AC
D
MANUAL TRANSMISSION WIRING CONNECTION | SCHÉMA DE BRANCHEMENT TRANSMISSION MANUELLE
tC
Back View
-30 pin
- Black connector
- beside block fuse
Vue de dos
- 30-pins
-Connecteur Noir
- à côté du
compartiment de
fusibles.
Front View
-16 pin
- Black connector
- OBDII connector
Vue de face
- 16-pins
-Connecteur Noir
- Connecteur OBDII
1
910
2 3 4 5 8
11 12 13 14 15 16
7
6
14
White
or Purple
Blanc
ou Mauve
White
Blanc
Lt.Green
Vert Pâle Lt.Green Vert Pâle
65
151413
242322
121110
212019
987
321
25
4
181716
2726 302928
(~)IMMO
DATA
(~)CAN
HIGH
(~)CAN
LOW
(~)DOOR
LOCK DATA
C3 A10 C4
Back View
-8 pin
- White connector
- Ignition connector
Vue de dos
- 8-pins
-Connecteur Blanc
- Connecteur d’ignition
FUSE
(-)PARKING
LIGHTS
Purple
or Lt.Blue
Mauve
ou Bleu Pâle
30
(-)DISARM
Red/Yellow
Rouge/Jaune
If equiped with
OEM Alarm
Si équippé d’une
Alarme d’origine
A20
(+)IGNITION1
Grey
Gris
(+)IGNITION2
Grey
Gris White Blanc
(+)12V
4
567
23
(+)STARTER1
Green
Vert
8
1
Back View
-57 pin - White connector
- BCM left side of the
dash
Vue de dos
- 57-pins - Connecteur
Blanc - bcm, côté gauche
du tableau de bord
Red
Rouge
(+)CLUTCH
SWITCH
12
FUSE
FUSIBLE
RS6a RS2RS6
(~)Door lock DATA
(~) IMMO DATA
RS3
CAN HIGH
CAN LOW
DISARM OUT RS20
(-)
RS20 RS7a RS7b
WITH | AVEC DATA-LINK:
ALWAYS REQUIRED
TOUJOURS REQUIS
NOT REQUIRED WITH
DATALINK
NON REQUIS EN
DATA-LINK
B
REMOTE
STARTER
DÉMARREUR
À DISTANCE
WITH | AVEC DATA-LINK:
Direct connection
Branchement directe
HOOD IN RS8
(-)
HAND BRAKE IN RS9
(-)
TRUNK RELEASE
(-) OUT RS11
(+/-) IN RS12
TACHOMETER
F
OOT
B
RAKE
(+)
IN RS13
GROUND OUT WHILE RUNNING
(-) OUT RS14
TRUNK
(-)
IN RS15
DOOR
(-) IN RS16
UNLOCK
(-) OUT RS17
LOCK
(-) OUT RS18
A15
A14
A13
A12
A11
A8
A5
A4
A3
A2
Ground | Masse
(-)
RS1
12V BATTERY
RS2 IN
(+)
PARKING LIGHTS
RS3 OUT (-)
PARKING LIGHTS
RS4 OUT (+)
ACCESSORY
RS5 OUT (+)
IGNITION
RS6 IN/OUT (+)
IGNITION2
RS6a OUT (+)
1
STARTER
RS7 OUT (+)
STARTER2
RS7b OUT (+)
a 1
(-) Hood Status
(-) Hand Brake
(-) Trunk Release
(-/+) Tachometer
(+) Foot Brake
(-) Ground While Running
(-) Trunk Status
(-) Door Status
(-) Unlock
(-) Lock
(+) Ignion
D2
D5
C1
C2
C5
A19
A18
A17
A16
A9
A7
A6
Page 4 / 7

ON
PRESS X2
Release the programming
button when the LED are
BLUE & RED.
Si le DEL ne sont pas BLEU et
ROUGE débranchez le
connecteur 4 pins (Data-Link) et
allez au début de l'étape 1.
ON BLUE
BLEU
ON RED
ROUGE
2
2
Relâchez le bouton de
programmation quand les
DELs sont BLEU et ROUGE.
If the LED are not solid BLUE
and RED disconnect the 4-
Pin connector (Data-Link)
and go back to step 1.
RELEASE
Insert the required remaining
connectors.
3
4
Insérez les connecteurs requis
restants.
Press and release the
programming button
twice (2x).
x
x
2
2
PRESS
Appuyez et relâchez 2 fois le
bouton de programmation.
ON
5
LOCK
ACC ON
PUSH
START
IGN
TURN
ON/RUN
6
FLASH RAPIDLY IGNITION OFF
LOCK
ACC ON
PUSH
START
OFF
OFF
 The BLUE LED will turn off.  La DEL BLEU s'éteint.
TURN
OFF
The module is now
programmed.
Le module est
programmé.
Use the remote of the remote
starter or security system to test
all of the supported features to
ensure proper programming.
Testez toutes les fonctions
supportées sur le véhicule avec la
télécommande du démarreur à
distance ou du système de sécurité.
 The BLUE LED will flash
rapidly.
CAN-Bus programmed.
 La DEL BLEU clignotera
rapidement:
Réseau CAN programmé.
Wait Attendre
 The RED and BLUE LED
will flash.
 Les DELs ROUGE ET BLEU
clignotent.
OFF ON OFF ON
1
FLASH 10X
IGNITION ON
FLASH 10X
FLASH
WAIT
FLASH 10X The RED AND BLUE LEDs
will flash rapidly ten (10)
times.
Les DELs ROUGE et BLEU
clignoteront dix (10) fois
rapidement.
Press and hold the
programming button:
Connect the 4-PIN Data-link
harness (Black connector).
 The Blue, Red, Yellow and
Blue & Red LEDs will
alternatively illuminate.
Appuyez et maintenir
enfoncé
le bouton de
programmation:
Branchez le
harnais Data-Link à 4-Broches
(connecteur Noir)
 Les DELs Bleue, Rouge,
Jaune et Bleue & Rouge
s'allumeront alternativement.
T
ournez la clé à Ignition.
T
urn the key to the
Ignition ON/RUN position.
T
urn the key to the
OFF position.
T
ournez la clé à la
position
Arrêt (OFF).
x
x
1
1
HOLD
LED may differ depending on the module casing.
L’apparence des DELS peuvent différer selon le
boîtier du module.
CETTE PROGRAMMATION EST POUR LES
TOYOTA LEXUS SCION GKEY 80BITS
Ne pas utiliser la clé grise.Do not use the grey key.
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION
Page 5 / 7

MANUAL TRANSMISSION: READY MODE - TRANSMISSION MANUELLE: ACTIVATION MODE PRÊT À DÉMARRER
BY DEFAULT - PAR DÉFAUT
TAKE OVER AUTOMATIQUE TRANSMISSION - POUR PARTIR TRANSMISSION AUTOMATIQUE
Remote start the
vehicle.
Démarrez à
distance.
All doors must
be closed.
Toutes les
portes doivent
être fermées.
Start
UNLOCK
Unlock the doors with
the remote-starter
remote or the OEM
remote.
Déverrouillez les portes
avec la télécomande du
démarreur à distance ou
la télécommande
d'origine.
Insert and Turn
the key to the
Ignition ON/RUN
position.
Insérez et
tournez la clé à
la position
"ON/RUN".
The vehicle can
now be put in to
gear and driven.
Vous êtes
maintenant prêt à
embrayer et
prendre la route.
Press
the brake pedal.
Appuyez
sur la pédale de
frein.
ON
TURN
ON/RUN
Ready mode is now active,
remote start is functional.
If one of the doors is open the
mode will be disabled.
Le mode prêt a démarrer est
maintenant actif, le
démarrage à distance est
fonctionnel.
Si l'une des portière est
ouverte le mode sera
désactivé.
Make sure that
all doors are
closed and the
transmission is
in the NEUTRAL
position.
Assurez-vous
que toutes les
portières sont
fermées et que
le levier de
vitesse est en
position
NEUTRE.
The vehicle
must be
running.
Le moteur
est en
marche.
Engage the
parking brake.
Pendant que le
moteur est en
marche, serrez
le frein de
stationnement.
Release the
brake
pedal.
Relâchez la
pédale de
frein.
Press the START
button for
3 seconds.
The parking lights will
ash once and then
remain on.
Appuyer sur le bouton
DÉMARRER durant
3 secondes.
Les feux de
stationnement
clignoteront une fois
puis resteront
allumées.
Remove the key
from the ignition
barrel : the
vehicle will
remain running
with the
Remote-Starter.
Retirez la clé de
contact du
barillet : le
moteur se
maintiendra en
marche.
Exit the vehicle
and close all of
the doors.
Sortez du véhicule
et refermez toutes
les portières.
Press the
brake
pedal.
Appuyez sur
la pédale
de frein.
CHOICE 2 - CHOIX 2
Start
ON
Make sure that all
doors are closed
and the
transmission is in
the NEUTRAL
position.
Assurez-vous que
toutes les portières
sont fermées et que
le levier de vitesse
est en position
NEUTRE.
The vehicle
must be
running.
Le moteur
est en
marche.
Engage the
parking brake.
Pendant que le
moteur est en
marche, serrez
le frein de
stationnement.
Release the
brake
pedal.
Relâchez la
pédale de
frein.
Press the START button
for
3 seconds.
The parking lights will
ash once and then
remain on.
Appuyer sur le bouton
DÉMARRER durant
3 secondes.
Les feux de stationnement
clignoteront une fois puis
resteront allumées.
Remove the key
from the ignition
barrel : the vehicle
will remain
running with the
Remote-Starter.
Retirez la clé de
contact du barillet
: le moteur se
maintiendra en
marche.
Exit the vehicle
and close all of
the doors. The
engine will stop
running once all
the doors are
closed.
Sortez du véhicule
et refermez toutes
les portières. Le
moteur s’éteindra.
Press the
brake
pedal.
Appuyez sur
la pédale
de frein.
Start
ON
Ready mode is now
active, remote start is
functional.
If one of the doors is
open the mode will be
disabled.
Le mode prêt a
démarrer est
maintenant actif, le
démarrage à distance
est fonctionnel.
Si l'une des portière est
ouverte le mode sera
désactivé.
LOCK
Lock the doors with
the remote-starter
remote or the OEM
remote. The engine
will stop running.
Déverrouillez les
portes avec la
télécomande du
démarreur à
distance ou la
télécommande
d'origine. Le moteur
s’éteindra.
Make sure that all
doors are closed
and the
transmission is in
the NEUTRAL
position.
Assurez-vous que
toutes les portières
sont fermées et que
le levier de vitesse
est en position
NEUTRE.
The vehicle
must be
running.
Le moteur
est en
marche.
Engage the parking
brake.
Pendant que le
moteur est en
marche, serrez le
frein de
stationnement.
Release the
brake
pedal.
Relâchez la
pédale de
frein.
Remove the key
from the ignition
barrel : the vehicle
will remain running
with the
Remote-Starter.
Retirez la clé de
contact du barillet :
le moteur se
maintiendra en
marche.
Exit the vehicle and
close all of the
doors. The engine
will stop running
once all the doors
are closed.
Sortez du véhicule
et refermez toutes
les portières. Le
moteur s’éteindra.
Press the
brake
pedal.
Appuyez sur
la pédale
de frein.
CHOICE 3 - CHOIX 3
ON
Ready mode is now
active, remote start is
functional.
If one of the doors is
open the mode will be
disabled.
Le mode prêt a démarrer
est maintenant actif, le
démarrage à distance
est fonctionnel.
Si l'une des portière est
ouverte le mode sera
désactivé.
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
REMOTE STARTER FUNCTIONALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
Page 6 / 7

ALL
MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
Module label | Étiquette sur le module
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest firmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifiez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
WARNING
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy whatsoever.
It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe
logic probe or digital multimeter should be used. FORTIN ELECTRONIC SYSTEMS assumes absolutely no liability or
responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case
is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability
or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other
way. Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly
caused by this module, except for the replacement of this module in case of manufacturing defects. This module must be
installed by qualified technician. The information supplied is a guide only. This instruction guide may change without
notice. Visit www.fortinbypass.com to get the latest version.
MISE EN GARDE
L’information de ce guide est fournie sur la base de représentation (telle quelle) sans aucune garantie de précision et
d’exactitude. Il est de la seule responsabilité de l’installateur de vérifier tous les fils et circuits avant d’effectuer les connexions.
Seuls une sonde logique ou un multimètre digital doivent être utilisés. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume
aucune responsabilité de l’exactitude de l’information fournie. L’installation (dans chaque cas) est la responsabilité de
l’installateur effectuant le travail. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume aucune responsabilité suite à
l’installation, que celle-ci soit bonne, mauvaise ou de n’importe autre type. Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module,
excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien
qualifié. L’information fournie dans ce guide est une suggestion. Ce guide d’instruction peut faire l’objet de changement
sans préavis. Consultez le www.fortinbypass.com pour voir la plus récente version.
Copyright © 2006-2019, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED PATENT PENDING
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
ADDENDUM GUIDE WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
Page 7 / 7
