Fortin EVO ALL Installation and operating instructions

ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
ALL REV.: 20171027
FLASH LINK UPDATER 2 FLASH LINK UPDATER 2
1X
Microsoft Windows Computer &
Internet connection
Ordinateur Microsoft Windows &
connection Internet
FLASH LINK UPDATER 2 FLASH LINK UPDATER 2
1X
Microsoft Windows Computer &
Internet connection
Ordinateur Microsoft Windows &
connection Internet
HARDWARE VERSION
VERSION MATÉRIELLE FIRMWARE VERSION VERSION LOGICIELLE This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l’objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
MINIMUM 6 71.[44]
FORD MINIMUM
NOTES
*OEM Remote
Monitoring The vehicle’s OEM remote will not operate while
the engine is running.
La télécommande d’origine du véhicule ne sera pas fonctionnelle
pendant que le véhicule est en marche.
THIS MODULE MUST BE INSTALLED
BY A QUALIFIED TECHNICIAN.
A WRONG CONNECTION CAN CAUSE
PERMANENT DAMAGE TO THE
VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR UN
TECHNICIEN QUALIFIÉ, TOUTE ERREUR DANS
LES BRANCHEMENTS PEUT OCCASIONNER DES
DOMMAGES PERMANENTS AU VÉHICULE.
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule
supportées dans ce diagramme (fonctionnelles si équipé)
VEHICLE
VEHICULES
YEARS
ANNÉES
KEY CONTROL CONTROL DE LA CLÉ
T-Harness Harnais en T
Lock
Unlock
Arm
Disarm
Parking Lights
Trunk Release
Tachometer
Door Status
Trunk Status
Hood Status
Hand-Brake Status
Foot-Brake Status
OEM Remote monitoring*
SCION
iA
Push-to-Start - Automatic transmission
2016
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
TOYOTA
Yaris
Push-to-Start - Automatic transmission
2016-2017
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
HARDWARE VERSION
VERSION MATÉRIELLE FIRMWARE VERSION VERSION LOGICIELLE This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l’objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
MINIMUM 6 71.[44]
MAZDA/FORD MINIMUM
Parts required (Not included) Pièce(s) requise(s) (Non incluse(s))
1X Vehicle key required 1X Clé du véhicule requise
1X 1K Ohm Resistor 1X Résistance 1K Ohm
FLASH LINK MANAGER
Software version 3.62 and more
FLASH LINK MANAGER
Version logicielle 3.62 et plus

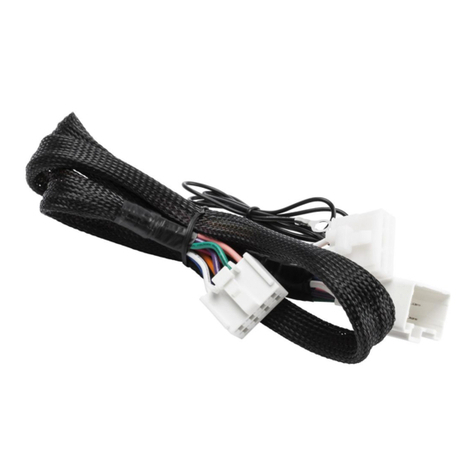

T-HARNESS THAR-MAZ1 INSTALLATION
INSTALLATION AVEC T-HARNAIS THAR-MAZ1
Program bypass option:
Programmez l’option du contournement:
UNIT OPTION
OPTION UNITE DESCRIPTION
A3 OFF
NON
Key Bypass
Contournement de clé
C1
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d’origine
D6 Push-to-Start
Push-to-Start
GUIDE # 58051
Page 1 / 10

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
KEY CONTROL | CONTRÔLE DE LA CLÉ
+
Transponder antenna ring (Part #: AR35),
sold separately.
Remove the adhesive from the back of the antenna
ring and stick it on the back of the key fob.
Anneau antenne transpondeur (Part #: AR35),
vendu séparément.
Collez l’antenne auto-collante au dos de la
télécommande et coller au dos de la télécommande
comme montré.
Remove the battery from the key fob. Retirez la batterie de la télécommande.
OR
OU
Back of Key fob.
Dos de la télécommande.
Faire 8-12 tours avec le l et coller au dos de la
télécommande comme montré.
Back of Key fob.
Dos de la télécommande.
Make 8 -12 loops with the wire and tape it the back
of the key fob as shown.
Page 2 / 10

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
DESCRIPTION | DESCRIPTION
Under steering column, START-STOP unit.
Sous la colonne de direction, unité
DÉMARRAGE.
Under steering column, START-STOP unit.
Sous la colonne de direction, unité
DÉMARRAGE.
Parking Light connector
Connecteur des lumières de
stationnement
PARKING
LIGHTS
PARKING
LIGHTS
TRANSPONDER
SIGNAL (+) BRAKE
DOOR
LOCK
DATA
Page 3 / 10

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
Débranchez le borne
négative de la batterie du
véhicule.
Disconnect the (-) terminal of
the battery.
Effectuez les branchements
suivants.
Make the following
connections.
ATTENTION
1
2
3
Avant de débrancher un module, un ordinateur
ou une unité de contrôle d'un véhicule: il faut
toujours débrancher la borne négative de la
batterie du véhicule.
Dans ce véhicule, le module d'entrée sans clé
de l'usine est sensible aux interférences et
peut cesser de fonctionner si certaines
précautions ne sont pas prisses. Débrancher la
borne (-) de la batterie avant de déconnecter
le module de clé intélligente sous le volant
pour éviter de l'endommager.
Before disconnecting a module, a computer or a
control unit from a vehicle: Always disconnect
the negative terminal from the vehicle's battery.
In these vehicles, the factory keyless entry
module is sensitive to interference and may
cease to operate if some precautions are not
taken. Disconnect the (-) terminal of the battery
prior to disconnecting the connectors at the
smartkey module below the steering wheel to
avoid damage to the smartkey entry module.
Vehicle battery
Batterie du véhicule
Gently pull up the cover
of the steering column.
Tirez doucement sur le
couvercle de la colonne
de direction.
Right of Steering Column
Côté Droite de la
Colonne de direction
Left of Steering Column
Côté Gauche de la Colonne
de direction
4
Under the Steering Column
Sous la Colonne de direction
Unscrew.
Dévissez la vis. Onclip Détachez
Onclip
Détachez
1 3
5
5
Under the Steering Column
Sous la Colonne de direction
Unscrew.
Dévissez la vis.
2
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
Page 4 / 10

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
Débranchez le connecteur
Branchez le connecteur
Faire les autres
branchements requis
Make other required
connections.
Branchez le connecteur
dans le connecteur:
Under steering column, START-STOP unit.
Sous la colonne de direction, unité DÉMARRAGE.
Under steering column, START-STOP unit.
Sous la colonne de direction, unité DÉMARRAGE.
MALE VEHICLE PLUG
CONNECTEUR MÂLE
DU VÉHICULE
MALE VEHICLE PLUG
CONNECTEUR MÂLE
DU VÉHICULE
FEMELLE THARNESS PLUG
CONNECTEUR FEMELLE
DU HARNAIS EN T
MALE THARNESS PLUG
CONNECTEUR MÂLE
DU HARNAIS EN T
4
5
6
7
Connect the connector
Disconnect the connector
Connect the connector
into connector
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
THAR-MAZ1 T-HARNESS - HARNAIS EN T THAR-MAZ1
Page 5 / 10

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
Yellow In A1
Purple In A2
Purple/White In A3
Green Out A4
White Out A5
Orange In A6
Orange/Black In A7
Dk.Blue In A8
Red/Blue In A9
Lt.Blue/Black A10
Black Out A11
Pink Out A12
Yellow/Black In A13
Brown/White Out A14
Pink/Black Out A15
Purple/Yellow A16
Green/White A17
Green/Red A18
White/Black A19
Lt.Blue A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
AC
D
AUTOMATIC TRANSMISSION WIRING CONNECTION | SCHÉMA DE BRANCHEMENT TRANSMISSION AUTOMATIQUE
REMOTE
STARTER
DÉMARREUR
À DISTANCE
WITH | AVEC DATA-LINK:
Direct connection
Branchement directe
HAND BRAKE IN RS9
(-)
TRUNK RELEASE
(-) OUT RS11
(+/-) IN RS12
TACHOMETER
F
OOT
B
RAKE
(+)
IN RS13
GROUND OUT WHILE RUNNING
(-) OUT RS14
TRUNK
(-)
IN RS15
DOOR
(-) IN RS16
UNLOCK
(-) OUT RS17
LOCK
(-) OUT RS18
A14
A13
A12
A11
A8
A5
A4
A3
A2
Ground | Masse
(-)
RS1
12V BATTERY
RS2 IN
(+)
IGNITION
RS6 IN/OUT (+)
STARTER
RS7 OUT (+)
STARTER2
RS7b OUT (+)
a 1
(-) Hand Brake
(-) Trunk Release
(-/+) Tachometer
(+) Foot Brake
(+)Start
(-) Ground While Running
(-) Trunk Status
(-) Door Status
(-) Unlock
(-) Lock
Back view. 8-pin White
connector. Inside the
Parking lights switch.
Vue de dos. Connecteur
Blanc de 8-pins. À
l’intérieur du commutateur
des feux de stationnement.
Back view. 24-pin White
connector. Under steering
column, START-STOP unit.
Vue de dos. Connecteur Blanc
24-pins. Sous la colonne de
direction, unité DÉMARRAGE.
2 3 5421 6 7 8
Noir
Blue
Bleu
Black
PARKING
LIGHTS
PARKING
LIGHTS
D3
D1
CUT
D2
D4 A20
D6
CUT
110 23456789
192021 17
16 1415
32 31
13 12
18
11
27 25 24 23 2230 29 28 26
TRANSPONDER
SIGNAL
Green
Vert
(+) BRAKE
Blue
Bleu
DOOR
LOCK
DATA
Back view. 32-pin White
connector. Connector at
Start-Stop module.
Vue de dos. Connecteur Blanc
32-pins. Connecteur au
module de démarrage.
Pink
Rose
RS7A
PARKING LIGHTS (COM)
PARKING LIGHTS (NO)
PARKING LIGHTS (NC)
KEY CONTROL
KEY CONTROL
KEY CONTROL
Transponder antenna ring
(Part #: )*.
Anneau antenne transpondeur
AR35
(Part #: )*.AR35
P
*
Back of Key fob.
Dos de latélécommande.
D5
DOOR LOCK DATA
A9
CAN LOW
CAN HIGH
ALWAYS REQUIRED
TOUJOURS REQUIS
NOT REQUIRED
WITH DATA LINK
NON REQUIS EN
DATA-LINK
(+) Ignition
YELLOW JAUNE
DATA KEY
Cut | Coupez Red
Black
Blue
White
B4
B3
B2
B1
Cut | Coupez
Black
Red
B4
B3
WITH DATA-LINK:
AVEC DATA-LINK:
WITH D2D:
AVEC D2D:
OR
OU
WITHOUT DATA-LINK:
SANS DATA-LINK:
MAKE THE CONNECTION
FAIRE LE BRANCHEMENT
B
T-HARNESS
Page 6 / 10

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
Rebranchez le pôle négative
de la batterie du véhicule.
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
Vehicle battery
Batterie du véhicule
Reconnect the (-) terminal of
the battery.
Page 7 / 10

RELEASE
PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION
Release the programming
button when the LED is BLUE.
If the LED is not solid BLUE
disconnect the 4-Pin connector
(Data-Link) and go back to step 1.
ON
Insert the required remaining
connectors.
2
3
4
BLUE
BLEU
The module is now
programmed.
Le module est
programmé.
Insérez les connecteurs requis
restants.
Relâchez le bouton de
programmation quand la DEL
est BLEU.
Si le DEL n'est pas BLEU
débranchez le connecteur 4
pins (Data-Link) et allez au
début de l'étape 1.
OFF
Do not press the brake
pedal.
Press the Push-to-Start
button twice to turn on
the ignition.
FLASH RAPIDLY
ON
IGNITION ON
5
IGN ON
x2
PRESS
Press the Push-to-Start
button once to turn off the
ignition.
IGNITION ON
x1
PRESS
IGNITION OFF
OFF
Ne pas appuyer sur la pédale
de frein.
Appuyez 2 fois sur le bouton
démarrage (Push-to-Start)
pour allumer l'ignition.
Appuyez 1 fois sur le
bouton démarrage (Push-
to-Start) pour éteindre
l'ignition.
 Wait for the BLUE LED will
flash rapidly and constantly.
 Attendre que la DEL BLEUE
clignote rapidement et
constamment.
 will turn off.The BLUE LED  s'éteint.La DEL BLEUE
1
ALL_NISSANINFINITI_CAHIER_ALL_Rev3.indd
Press and hold the
programming button:
Connect the 4-PIN Data-link
harness (Black connector).
 The Blue, Red, Yellow and
Blue & Red LEDs will
alternatively illuminate.
Appuyez et maintenir
enfoncé
le bouton de
programmation:
Branchez le
harnais Data-Link à 4-Broches
(connecteur Noir)
 Les DELs Bleue, Rouge,
Jaune et Bleue & Rouge
s'allumeront alternativement.
x1
HOLD
LED may differ depending on the module casing.
L’apparence des DELS peuvent différer selon le
boîtier du module.
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION
Page 8 / 10

REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
Remote start
the vehicle.
Démarrez à
distance.
START
All doors must
be closed.
Toutes les
portes doivent
être fermées
Press the Unlock button of the
remote car starter.
Appuyez sur le bouton
Déverrouillage de la télécommande
du démarreur à distance.
UNLOCK
Enter the vehicle with the
Intelligent Access Key.
Entrez dans le véhicule avec
la clé intelligente (Access
Key) sur vous
The vehicle can now be
put in to gear and
driven.
Vous êtes maintenant
prêt à embrayer et
prendre la route.
OFF
If the vehicle is not unlocked the module will shut down the remote-
starter and the vehicle as soon as any door is opened.
Si le véhicule n'est pas déverrouillé le module va éteindre le
démarreur à distance et le véhicule à l'ouverture de l'une des portes.
Press the Unlock button of the
remote car starter.
Appuyez sur le bouton
Déverrouillage de la télécommande
du démarreur à distance.
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
REMOTE STARTER FUNCTIONALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
Page 9 / 10

ALL
Service No : 000 102 04 2536
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
HARDWARE VERSION
FIRMWARE VERSION
Module label | Étiquette sur le module
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest firmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifiez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
WARNING
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy whatsoever.
It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe
logic probe or digital multimeter should be used. FORTIN ELECTRONIC SYSTEMS assumes absolutely no liability or
responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case
is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability
or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other
way. Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly
caused by this module, except for the replacement of this module in case of manufacturing defects. This module must be
installed by qualified technician. The information supplied is a guide only. This instruction guide may change without
notice. Visit www.fortinbypass.com to get the latest version.
MISE EN GARDE
L’information de ce guide est fournie sur la base de représentation (telle quelle) sans aucune garantie de précision et
d’exactitude. Il est de la seule responsabilité de l’installateur de vérifier tous les fils et circuits avant d’effectuer les connexions.
Seuls une sonde logique ou un multimètre digital doivent être utilisés. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume
aucune responsabilité de l’exactitude de l’information fournie. L’installation (dans chaque cas) est la responsabilité de
l’installateur effectuant le travail. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume aucune responsabilité suite à
l’installation, que celle-ci soit bonne, mauvaise ou de n’importe autre type. Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module,
excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien
qualifié. L’information fournie dans ce guide est une suggestion. Ce guide d’instruction peut faire l’objet de changement
sans préavis. Consultez le www.fortinbypass.com pour voir la plus récente version.
Copyright © 2006-2014, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED PATENT PENDING
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
ADDENDUM GUIDE WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
EVO-ALL
Page 10 / 10
