Fortin EVO-ALL User manual

Page 1 / 16
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
Service No : 000 102 04 2536
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
HARDWARE VERSION
FIRMWARE VERSION
Module label | Étiquette sur le module
EVO-ALL
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest fi rmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifi ez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
TECH SUPPORT
1-877-336-7797
ADDENDUM GUIDE
WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
TEL.: 514-255-HELP (4357)
STAND ALONE REMOTE CAR STARTER & UNIVERSAL ALL-IN-ONE
DATA BYPASS AND INTERFACE MODULE.
DÉMARREUR À DISTANCE AUTONOME & MODULE D’INTERFACE ET
DE DONNÉES UNIVERSELLES TOUT-EN-UN.
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Rev : 20150313 Page 1 / 15
Guide # 8441
NISSAN / INFINITI
REV.: 20150313

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.

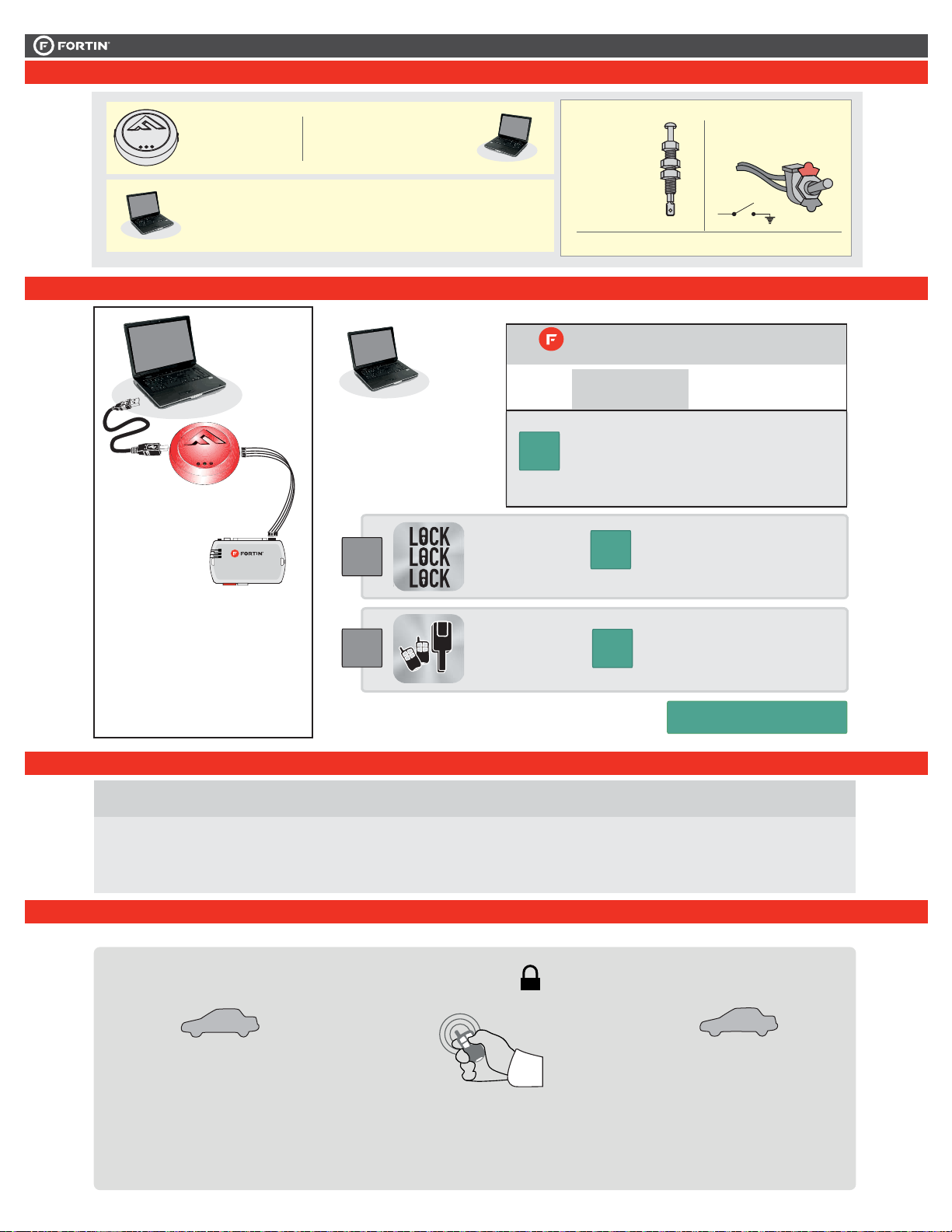

PARTS REQUIRED (NOT INCLUDED) | PIÈCES REQUISES (NON INCLUSES)
STAND ALONE CONFIGURATION | CONFIGURATION EN DÉMARREUR AUTONOME
FLASH LINK MANAGER 1x 1x FLASH LINK
UPDATER 2
OFF
ON
SOFTWARE | PROGRAMME
Microsoft Windows Computer
(Internet connection required)
Ordinateur Microsoft Windows
(Connection Internet requise) Optionnal | Optionnel
HOOD PIN VALET SWITCH
CONTACT
DE
CAPOT
COMMUTATEUR
VALET
FLASH LINK
UPDATER 2
FLASH LINK MANAGER
SAVE OPTIONS
ENREGISTRER LES OPTIONS
D1 - Démarreur à distance Autonome
avec télécommande d’origine
D1 - OEM Remote Stand Alone
Remote Starter
Connect the EVO-ALL module
to the Flash Link Updater 2.
(Sold separately)
Branchez le module EVO-ALL
au Flash Link Updater 2.
(Vendu séparément)
SOFTWARE | PROGRAMME
EVO-ALL
OPTIONS
Modify the following
options and click
'Save options'
Modifiez les options
suivantes et cliquez
sur 'Enregistrer les options'
C1 - OEM Remote Monitoring
C1 - Supervision de la
télécommande OEM
OUI
ON
OUI
ON
Kit RF supportés
(et sélectionnez le KIT RF)
Supported RF Kits
(and select RF Kit)
SI
IF
SI
IF
WITH RF KIT
ANTENNA
AVEC ANTENNE RF
OUI
ON
WITH OEM
REMOTE
AVEC
TELECOMMANDE
D'ORIGINE
All doors must be closed.
Toutes les portes doivent être fermées
Press the OEM remote’s Lock button 3x to
remote-start (or remote-stop) the vehicle.
Appuyez sur le bouton Verrouillage 3X de la
télécommande d'origine pour démarrer à distance
(ou arrêter à distance) le véhicule.
The vehicle will START.
Le véhicule DÉMARRE.
START
LOCK
3X
REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
HYBRID VEHICLE | VÉHICULE HYBRIDE
REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
FLASH LINK MANAGER SOFTWARE | PROGRAMME
Hybrid Vehicle ONLY:
Set function D4 - hybrid mode and SAVE OPTIONS.
Véhicule hybride SEULEMENT:
l'activez l'option D4 - Mode hybride et ENREGISTREZ LES OPTIONS.
Page 2 /14

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 3 / 15

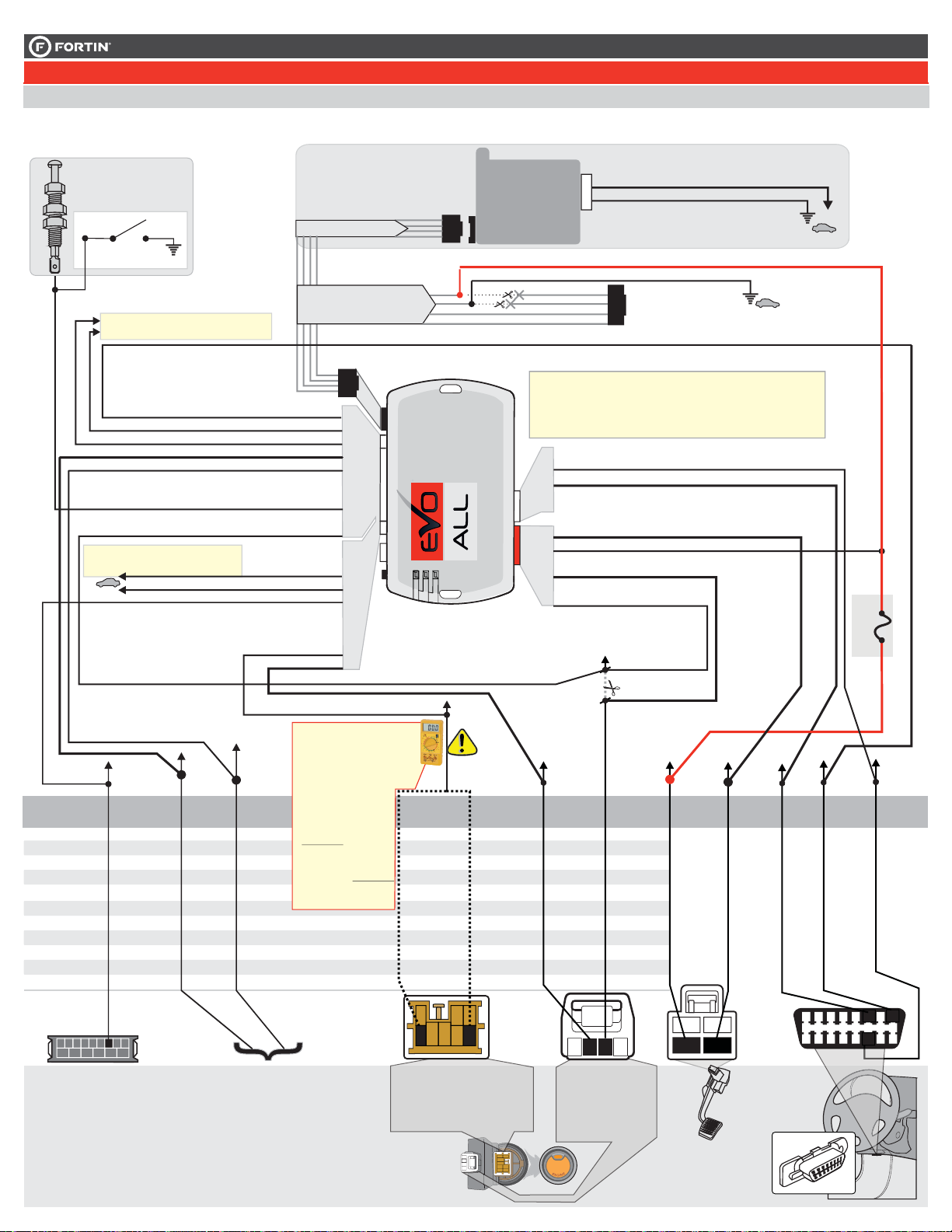

TB CONTROL
2 PIN CONNECTOR:
(WHITE | BLANC)
20 PIN CONNECTOR:
(WHITE|BLANC)
MAIN HARNESS | HARNAIS PRINCIPAL
B
Blue | Bleu
Black | Noir
Red | Rouge
4 PIN CONNECTOR:
DATA-LINK
(BLACK | NOIR)
White | Blanc
DATA
Ground (-) | Masse (-)
12V Battery (+) | 12V Batterie (+)
DATA
A
E
Blue | Bleu : CAN COMMUNICATION
Yellow | Jaune : IGNITION ON
Red | Rouge : REMOTE START ON
LED | DEL
1
3
4
5
CAN-BUS 5 PIN CONNECTOR: (WHITE | BLANC)
6 PIN CONNECTOR: (RED | ROUGE)RELAY | RELAIS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
2
6
5
4
3
2
1
Green/White | Vert/Blanc
Purple/Yellow | Mauve/Jaune
Pink/Black | Rose/Noir
Brown/White | Brun/Blanc
Yellow/Black | Jaune/Noir
Pink | Rose
Black | Noir
Green/Red | Vert/Rouge
White/Black | Blanc/Noir
Lt. Blue | Bleu Pâle
See configuration
See configuration
Hood Status | Capot Statuts
Hand Brake | Frein à Main Signal
Trunk Release | Valise
Tachometer
Foot Brake | Frein (pied) Signal
See configuration
See configuration
See configuration
Dk. Blue | Bleu foncé
Orange/Black | Orange/Noir
Orange
Green | Vert
Purple/White | Mauve/Blanc
Purple | Mauve
Yellow | Jaune
White | Blanc
Red/Blue | Rouge/Bleu
Lt. Blue/Black | Bleu Pâle/Noir
Trunk Status | Statuts Valise
Door Status | Statuts Portes
See configuration
GWR (Ground While Running)
See configuration
See configuration
AUX 2
AUX 1
Unlock | Déverrouille
Lock | Verrouille
C
Gray | Gris
Gray/Black | Gris/Noir
Brown | Brun
Orange/Brown | Orange/Brun
Orange/Green | Orange/Vert
CAN 2 HIGH
CAN 2 LOW
CAN 1 WIRE (SW)
CAN 1 LOW
CAN 1 HIGH
D
Yellow/Green | Jaune/Vert
Yellow/Blue | Jaune/Bleu
Yellow/Red | Jaune/Rouge
White/Green | Blanc/Vert
White/Blue | Blanc/Bleu
White/Red | Blanc/Rouge
NC1
NO1
COMM1
NC2
NO2
COMM2
Copyright © 2012,
FORTIN AUTO RADIO INC
TOUS DROITS RÉSERVÉS
NOT INCLUDED
NON INCLUS
Some vehicles must be UNLOCKED to disarm the OEM alarm
before remote start. Enable option D2 using the FlashLink
Manager. When this option is enabled the module will
automatically UNLOCK before remote start and LOCK after
the vehicle has remote started.
Certains véhicules doivent être DÉVERROUILLÉS avant le démarrage
à distance pour désarmer l’alarme d’origine. Activez l’option D2 avec
le FlashLink Manager. Lorsque cette option est activée, le module
déverrouille automatiquement avant le démarrage à distance et
reverrouille après que le véhicule a démarré à distance.
VEHICLES EQUIPPED WITH AN OEM ALARM I VÉHICULE ÉQUIPPÉ D’UNE ALARME D’ORIGINE
DESCRIPTION | DESCRIPTION

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 4 / 15
VEHICLE FIT GUIDE | GUIDE DES VÉHICULES
Functional if equipped | Fonctionnelle si le
véhicule en est équipé. See Legend below
VEHICLE
VEHICULES
YEARS
ANNÉES
Connection Programming Lock Unlock Arm Disarm Trunk (open) RAP Disable Tachometer Door Status Trunk Status Hood Status* Hand-Brake Status Foot-Brake Status Transponder Bypass Activate OEM Remote Start Push-to-Start Control Legend
INFINITI
EX35 Push-to-Start (AT) 2008-2012 11•••• •••••• • • I
EX37 Push-to-Start (AT) 2012-2013 11•••• •••••• • • I
FX35 Push-to-Start (AT) 2008-2012 11•••• •••••• • • I
FX37 Push-to-Start (AT) 2013 11•••• •••••• • • I
FX50 Push-to-Start (AT) 2009-2013 11•••• •••••• • • I
G25 Push-to-Start (AT) 2011-2013 11•••• •••••• • • I
G35 Push-to-Start (AT) 2009 11•••• •••••• • • I - II
G37 Push-to-Start (AT) 2009-2013 11•••• •••••• • • I
M35 hybrid Push-to-Start (AT) 2012-2013 22•••• ••••••• • • • I
M37 Push-to-Start (AT) 2010-2013 22•••• ••••••• • • • I
M56 Push-to-Start (AT) 2011-2013 22•••• ••••••• • • • I
Q70 Push-to-Start (AT) 2014-2015 22•••• ••••••• • • • I
QX50 Push-to-Start (AT) 2014-2015 11•••• •••••• • • I
QX56 Push-to-Start (AT) 2010-2013 22•••• ••••••• • • • I
QX70 Push-to-Start (AT) 2014-2015 11•••• •••••• • • I
NISSAN
370Z Push-to-Start (AT) 2009-2015 11•••• •••••• • • I
Altima Push-to-Start (AT) 2009-2012 11•••• •••••• • • I
Cube Push-to-Start (AT) 2009-2014 22•••• ••••••• • • • I
GT-R Push-to-Start (AT) 2009-2013 11•••• •••••• • • I
Juke Push-to-Start (AT) 2011-2015 22•••• ••••••• • • • I
Maxima Push-to-Start (AT) 2009-2014 11•••• •••••• • • I
Murano Push-to-Start (AT) 2009-2014 11•••• •••••• • • I
Quest Push-to-Start (AT) 2011-2015 22•••• ••••••• • • • I
Sentra Push-to-Start (AT) 2013-2015 22•••• ••• •• • • • I
Versa Sedan Push-to-Start (AT) 2013 22•••• ••• •• • • • I
Hatchback Push-to-Start (AT) 2012 22••••• •••••• • I
Note Push-to-Start (AT) 2014-2015 22•••• ••• •• • • • I
NOTES
IT-harness available
(sold separately)
T-harnais Disponible
(vendu séparément)
I I RF-KIT installation only. Installation avec KIT RF seulement.
AT Automatic transmission Transmission automatique
*Hood Status functional if equipped with a factory hood
switch. fonctionnel si équipé d’un commutateur de capot d’origine.

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 5 / 15
EX35
FX35
FX45
FX50
G35 PTS 07-08AT
G37 08
G37 convertible 09
G37 coupe 09
G37 coupe 10-13
G37 AT PTS Sedan 08-13
RX TX PTS BRAKE
Gray Pin-2 White Pin-3 Brown Pin-4 White Pin-2
Gray Pin-2 White Pin-3 Lt.Blue Pin-4 White Pin-2
Gray Pin-2 White Pin-3 Lt.Blue Pin-4 White Pin-2
Gray Pin-2 White Pin-3 Lt.Blue Pin-4 White Pin-2
Gray Pin-2 White Pin-3 Brown Pin-4 White Pin-2
Gray Pin-2 White Pin-3 Brown Pin-4 White Pin-2
Lt.Blue or Yellow Pin-2
Gray Pin-2 White Pin-3 Brown Pin-4
Gray Pin-2 White Pin-3 Brown Pin-4 White Pin-2
Gray Pin-2 White Pin-3 Brown Pin-4 Violet Pin-2
Gray Pin-2 White Pin-3 Brown Pin-4 White Pin-2

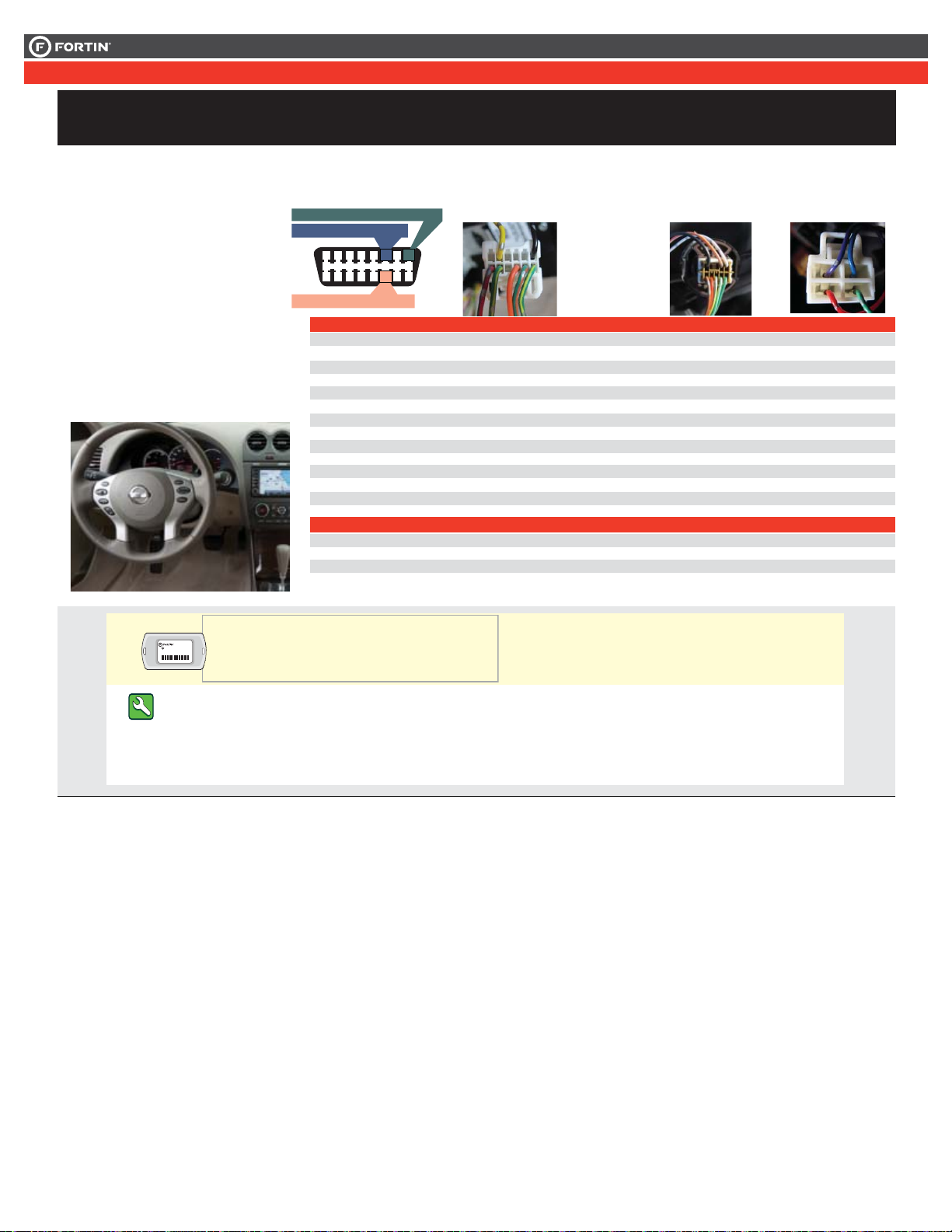

Key Port lower dash
Left of sterring column
Port pour la clé au bas
du tableau de bord à
gauche du volant
Back of Push-to-Start
button
Au dos du bouton
Push-to-Start
This manual may change without notice.
www.ifar.ca for latest version.
Ce Guide peut faire l'objet de changement sans préavis.
www.ifar.ca pour la récente version.
1x Fuse,
1x Diode
1x fusible,
1x Diodes
1
910
2345
11 12 13
(+) Ignition Pin8 Green
OBD-II Connector
Connecteur OBD-II
CAN LOW Pin14 Pink
CAN HIGH Pin6 Blue
78
14 15 16
6
14
86
At brake switch
Au communtateur
de frein
INFINITI
Altima 09-12
GT-R
Maxima
Murano
White Pin-2
Green/Orange Pin-2 Orange Pin-3 Brown Pin-4 Lt.Green Pin-2
Gray Pin-2 Blue Pin-3 Brown Pin-4 White Pin-2
Green/Orange Pin-2 Orange Pin-3 Brown Pin-4 Lt.Green Pin-2
Lt.Blue Pin-2 Orange Pin-3 Brown Pin-4 Lt.Green Pin-2
350Z Gray Pin-2 White Pin-3 Brown Pin-4
NISSAN RX TX PTS BRAKE
Parts required (not included) Pièces requises (Non incluses)
G25 Gray Pin-2 White Pin-3 Brown Pin-4 White Pin-2
QX50
FX37 Gray Pin-2 White Pin-3 Lt.Blue Pin-4 Pink Pin-2
QX70
Gray Pin-2 White Pin-3 Lt.Blue Pin-4 Pink Pin-2
Gray Pin-2 White Pin-3 Lt.Blue Pin-4 Pink Pin-2
HARDWARE VERSION
VERSION DU MATÉRIEL
5
Minimum
FIRMWARE VERSION
VERSION DU LOGICIEL
[ ]
Minimum
72.
Nissan/Infiniti 14
Date: xx-xx
HARDWAREVERSION : 3
FIRMWAREVERSION : 4.0+
Service No : 000 102 04 2536
INTERFACE MODULE
Madein Canada
PATENTSPENDING US: 2007-228827-A1
www.fortinbypass.com
EVO
ADDENDUM - SUGGESTED WIRING CONFIGURATION

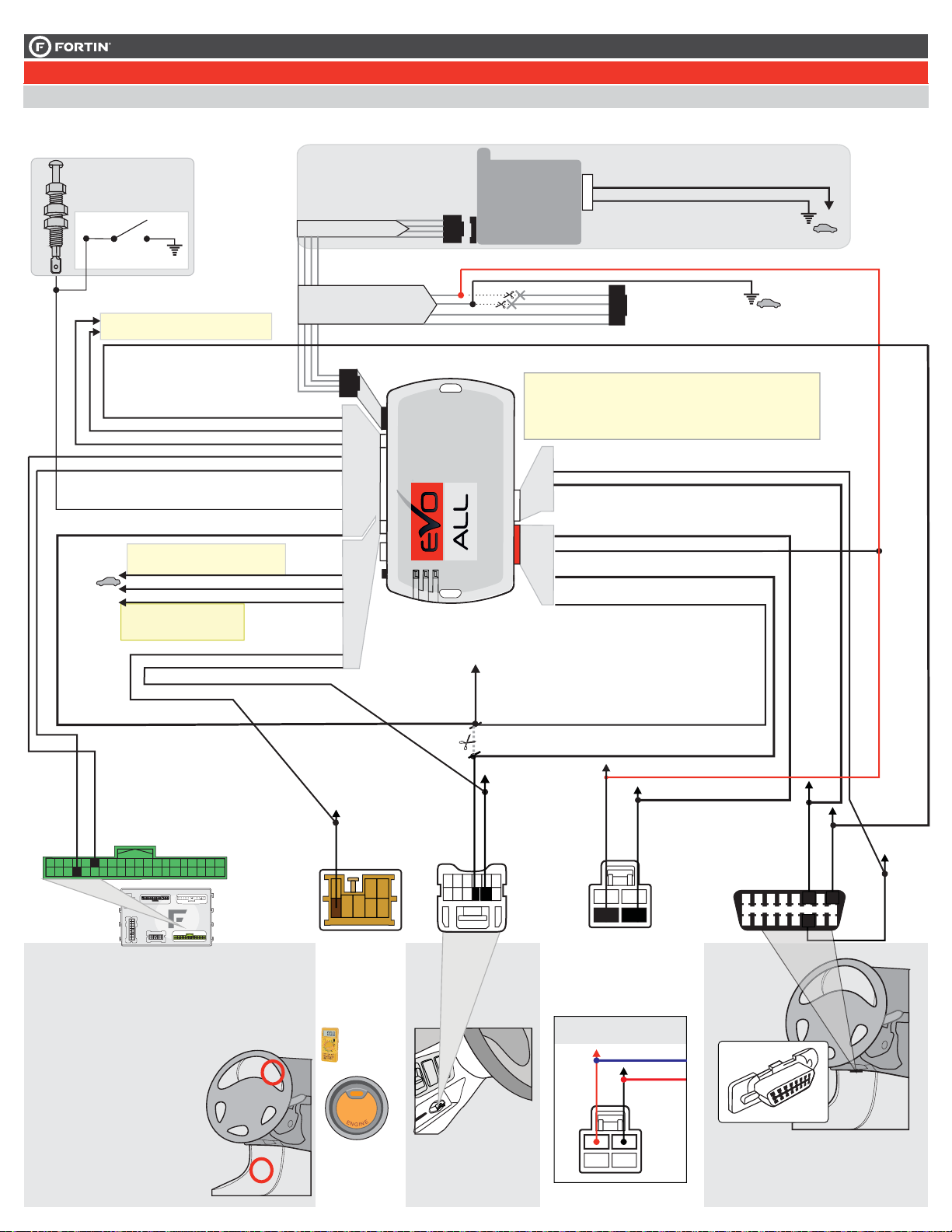

SCHÉMA DE BRANCHEMENT SUGGÉRÉ
NISSAN / INFINITI
AUTOMATIC TRANSMISSION AUTOMATIQUE
CONNECTION 1 GO NEXT PAGE

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 6 / 15
START / STOP
CONTRÔLE DE DÉMARRAGE/ARRÊT EXTERNE
EXTERNAL CONTROL
(-) External Input
(+) Brake
D6
D5
Autolight Shutdown.
Fermeture des
lumières automatiques.
Dk. Blue
Orange/Black
Orange
Green
Purple/White
Purple
Yellow
White
Red/Blue
Lt. Blue/Black
Green/White
Purple/Yellow
Pink/Black
Brown/White
Yellow/Black
Pink
Black
Green/Red
White/Black
Lt. Blue
Ignition
(+) IN
IN
IN
OUT
OUT
IN
IN
IN
IN
OUT
OUT
IN
OUT
OUT
IN
Yellow/Green
Yellow/Blue
Yellow/Red
White/Green
White/Blue
White/Red
NC1
NO1
COMM2
NC2
NO2
COMM1
Gray
Gray/Black
Brown
Orange/Brown
Orange/Green
CAN 2 HIGH
CAN 2 LOW
CAN
LOW
Pin 14
Pink
Rose
CAN HIGH
Pin 6
Blue | Bleu
1
910
2345 78
11 12 13 14 15 16
6
14
8
(+)
Ignition
Pin 8
6
C3
C4
RXTX
(-)Push-to-Start
Brown | Brun
or | ou
Lt.Blue | BleuPâle
Use a
multimeter
Utilisez un
multimetre
At Brown
connector
At Push-to-Start
button
Au dos du bouton
Push-to-Start
Back View
Connecteur Brun
At brake switch
Au communtateur de frein
Back View
White connector
Vue de dos Connecteur Blanc
Key Port lower dash
Left of sterring column
Port pour la clé au bas du
tableau de bord à
gauche du volant
Back View White connector
Vue de dos
Connecteur Blanc
Maxima / G37
OBDII
Front view
Vue de face
START
STOP
A19
A20
A10
D1
D3
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
C5
C4
C3
C2
C1
D6
D5
D4
D3
D2
D1
A1
At Driver Door Pin
(-) Parking Light OUT*
Hood Pin
EVO-ALL STAND ALONE
Empty
Pin 37
Empty Pin 15 Double Pulse
UnlockLock
Vehicles with OEM alarm: Connect
Lock/Arm and Unlock/Disarm to the empty
pins on the BCM to control keyless entry
and alarm.
Pour les véhicules avec l’alarme
d’origine: ajoutez des fils dans les espaces
vides du BCM pour contrôler les portes
électriques et l’alarme d'origine du véhicule.
BCM connector (Back view | Vue de dos):
G37 / 370Z: Passenger kick panel. |
Panneau latéral passager Altima: Behind
cluster | Derrière l'odomêtre.
Must be connected to the remote-starter to
prevent the vehicle from shutting down
immediately after a door is opened.
See REMOTE STARTER FUNCTIONALITY
after programming.
Doit être branché au démarreur à distance
afin que le véhicule ne s'éteigne pas à
l'ouverture de la porte. Voir
FONCTIONNALITÉS DU DÉMARREUR À
DISTANCE après l'étape de programmation.
Unlock
(-)
Lock
(-)
12V
B4
12V (+) Brake
D6
Cut
White/Red
White/Blue
D5
12V BATTERY
Ground | Masse
RF-KIT OR
REMOTE STARTER
KIT REF OU
DÉMARREUR À
DISTANCE
RS2 IN (-)
(+)
WITH | AVEC DATA-LINK:
D
IRECT CONNECTION
B RANCHEMENT DIRECTE
RS1
Ground
WITH | AVEC DATA-LINK:
Optional
Optionnel
Valet Sw
Hood Pin
WITHOUT | SANS DATA-LINK:
Cut | Coupez Red
Black
Blue
White
B4
B3
B2
B1
Cut | Coupez
Black
Red 12V BATTERY
Ground
B4
B3
Ground
Unlock
Lock
(-)
(-)
Optional
Optionnel
(-) EXTERNAL CONTROLLOCK/UNLOCK INPUT
CONTRÔLE DE (-) VERROUILLAGE/DEVÉRROUILLAGE
(ENTRÉE) EXTERNE
A
B
D
C
HARDWARE VERSION
VERSION DU MATÉRIEL
5
Minimum
FIRMWARE VERSION
VERSION DU LOGICIEL
[ ]
Minimum
72.
Nissan/Infiniti 14
PUSH TO START - AUTOMATIC TRANSMISSION | TRANSMISSION AUTOMATIQUE
CONNECTION 1 GO PROGRAM.: 1

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 7 / 15
CONNECTION 2 GO NEXT PAGE
(-)Unlock
Double pulse (-)Lock
M35 Hybrid Empty pin 12
Pin 12 vide
Empty
pin13
Pin 13
vide
BCM located left of steering
column
BCM à gauche de la colonne de
direction
123456789101112 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
M37
Green
vert
Pin 14
Red
Rouge
Pin 15
In Driver Door
White Connector back view
Dans la porte côté conducteur.
Connecteur blanc vue de dos
121110987654321
24 23 22 21 20 19 18 17 16 15 14 13
M56
Q70
QX56 Green
vert Red Rouge In Driver Door.
Dans la porte côté conducteur.
Cube
White/Red
Blanc/Rouge
Pin-7
White/Black
Blanc/Noir
Pin-8
Black Connector BCM driver
kick panel
BCM panneau latéral côté
Conducteur
123456789 1011121314151617181920
21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
Juke
Blue
Bleu
Pin-12
Red
Rouge
Pin-13
Black Connector BCM driver
kick panel
BCM panneau latéral côté
Conducteur
123456789101112 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
Quest White
Blanc, Pin-7
Yellow
Jaune,
Pin-8
BCM behind cluster
BCM derrière l’audomêtre
Sentra Blue
Bleu, Pin-7
Purple
Mauve,
Pin-8
BCM Driver kick panel
BCM panneau latéral côté
conducteur
Versa Note White
Blanc, Pin-7
Gray
Gris, Pin-8
BCM near A-pillar driver side
BCM prêt du potteau A côté
conducteur
123456789101112 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
Versa
sedan
White
Blanc, Pin-7
Gray
Gris, Pin-8
BCM near A-pillar driver side
BCM prêt du potteau A côté
conducteur

Brake switch
Commutateur de frein
 Back of push-to-start
Dos du bouton démarrage
OBD-II Connector
Connecteur OBD-II
BCM
BCM
(-)Door Pin
RX
(+)12V
TX
(+)Brake

123 4 5 678
91011121314 15 16
CAN LOW
CAN HIGH (+)IGNITION

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 8 / 15
15-pin Black connector
At BCM Back View
Connecteur Noir
de 15-pins Au BCM
Vue de dos
At brake switch
Au communtateur
de frein
Back View
White connector
Vue de dos
Connecteur Blanc
Autolight Shutdown.
Fermeture des
lumières automatiques.
START
STOP
Back of
Push-to-Start button
Au dos du bouton
Push-to-Start
At Immobilizer
connector
Connecteur
d'immobilisateur
Vue de dos
Back View
At Brown connector
At Push-to-Start button
Au dos du bouton
Push-to-Start
Back View
Connecteur Brun
SEE WIRING
DESCRIPTION
PAGE 2
VOIR
DESCRIPTION
DU FILÂGE
PAGE 2
SEE WIRING DESCRIPTION
PAGE 2
VOIR DESCRIPTION DU
FILÂGE PAGE 2
A19
M35 Hybrid
M37
M56
QX56
Cube
Juke
Quest
Sentra
Versa Sedan
50 51 52 53 54 55
41 42 43 44 45 46 47 48 49
23
78 56 4
TX
Pin3
RX
Pin2
1234
(+) Brake
Pin3
12
34
CAN
LOW
Pin 14
CAN
HIGH
Pin 6
1
910
2345 78
11 12 13 14 15 16
6
14
8
(+)
Ignition
Pin 8
6
(-) Driver
door pin
Pin-47
A4 A5
A15
A10
A20
D3
B4 C3 A1 C4
(-)Arm
/Lock
(-)Disarm
Unlock
OBDII
Front view
Vue de face
Violet
D1
12V
BATTERY
D6
Cut
(-) Push-to-
Start
Pin-8
Blue/Orange
LtGreen
LtGreen
Blue
Pink
Pink
Pink
Pink/Blue
Red
Pink
Pink
Pink
Green
Green
Lt.Green
Lt.Green
White
Lt.Green
Lt.Green
Lt.Green
CAUTION : An incorrect
connection
may cause
permanent damage
to the module.
ATTENTION :
un branchement
incorrect peut
causer des
dommages permanents
au module.
(-) Push-to-
Start
Pin-4
Brown
LtBlue
Brown
Testing the voltage with
a multimeter:
B tton pressed : 0 VDC
Button release : 12 VDC
Testez avec un multimetre:
Bouton appuyé : 0V
Bouton relâché : 12 V
u
DC
DC Blue
Bleu Pink
Rose
Note
Dk. Blue
Orange/Black
Orange
Green
Purple/White
Purple
Yellow
White
Red/Blue
Lt. Blue/Black
Green/White
Purple/Yellow
Pink/Black
Brown/White
Yellow/Black
Pink
Black
Green/Red
White/Black
Lt. Blue
Driver Door Pin
Unlock/Disarm
Lock/Arm
(-)
(-)
(-)
IN
IN
IN
OUT
OUT
IN
IN
IN
IN
OUT
OUT
IN
OUT
OUT
IN
15Amp Fuse
Yellow/Green
Yellow/Blue
Yellow/Red
White/Green
White/Blue
White/Red
NC1
NO1
COMM2
NC2
NO2
COMM1
Gray
Gray/Black
Brown
Orange/Brown
Orange/Green
CAN 2 HIGH
CAN 2 LOW
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
C5
C4
C3
C2
C1
D6
D5
D4
D3
D2
D1
Hood Pin
EVO-ALL STAND ALONE
START / STOP
CONTRÔLE DE DÉMARRAGE/ARRÊT EXTERNE
EXTERNAL CONTROL
(-) External Input
(-) Parking Light OUT*
Ignition
(+)
12V BATTERY
Ground | Masse
RF-KIT OR
REMOTE STARTER
KIT REF OU
DÉMARREUR À
DISTANCE
RS2 IN (-) (+)
WITH | AVEC DATA-LINK:
D
IRECT CONNECTION
B RANCHEMENT DIRECTE
RS1
Ground
WITH | AVEC DATA-LINK:
Optional
Optionnel
Valet Sw
Hood Pin
WITHOUT | SANS DATA-LINK:
Cut | Coupez Red
Black
Blue
White
B4
B3
B2
B1
Cut | Coupez
Black
Red 12V BATTERY
Ground
B4
B3
Ground
Unlock
Lock
(-)
(-)
Optional
Optionnel
(-) EXTERNAL CONTROLLOCK/UNLOCK INPUT
CONTRÔLE DE (-) VERROUILLAGE/DEVÉRROUILLAGE
(ENTRÉE) EXTERNE
Pink Lt.Green
Blue
A
B
D
C
HARDWARE VERSION
VERSION DU MATÉRIEL
5
Minimum
FIRMWARE VERSION
VERSION DU LOGICIEL
[ ]
Minimum
72.
Nissan/Infiniti 14
Q70 Pink Green
Brown
PUSH TO START - AUTOMATIC TRANSMISSION | TRANSMISSION AUTOMATIQUE
CONNECTION 2 GO PROGRAM.: 2

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 9 / 15

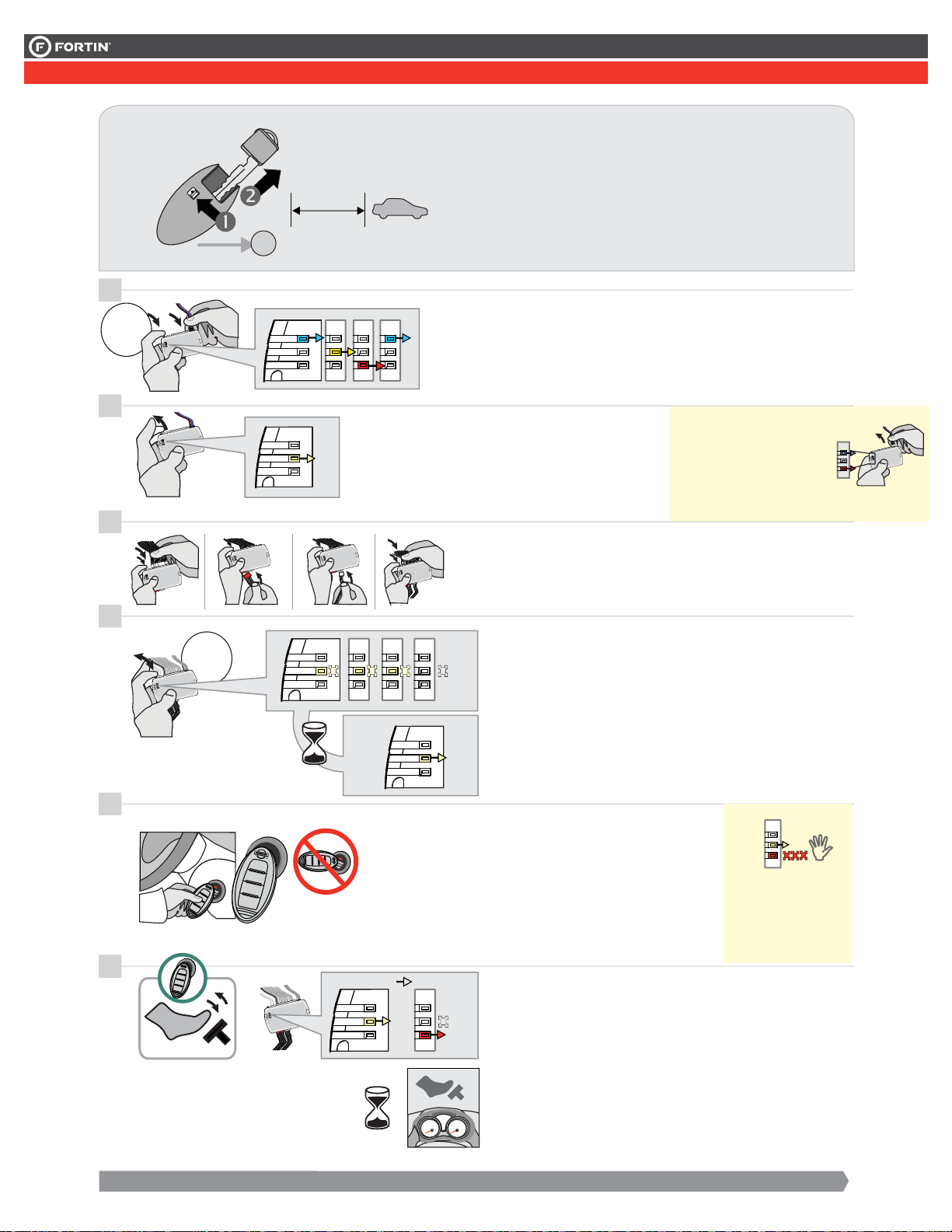

PROGRAM. 1 PUSH TO START 1/3
Insert the key
in to the key
port.
Insérez la clé
dans le port de
la clé.
1
Release the programming
button when the LED is
YELLOW.
If the LED is not solid YELLOW
disconnect the 4-Pin connector
(Main-Harness) and go back to
step 1.
Insert the required remaining
connectors.
2
3
Press and hold the
programming button:
Insert the 4-Pin (Main-Harness)
connector.
Insérez les connecteurs requis
restants.
Appuyez et maintenir
enfoncé le bouton de
programmation:
Insérez le connecteur 4 pins
(Connecteur principal)
Relâchez le bouton de
programmation quand la DEL
est JAUNE.
Si le DEL n'est pas JAUNE
débranchez le connecteur 4
pins (Connecteur principal et
allez au début de l'étape 1.
9The LED will alternate
between BLUE, YELLOW and
RED flashes.
9Les DELS alternent entre un
flash BLEU, JAUNE et
ROUGE.
4
Press and release the
programming button two
(2x) times.
x
x2
PRESS
Appuyez et relâchez 2 fois le
bouton de programmation.
9The LED will
flash 2 times each second.
YELLOW 9La DEL J clignote2
fois chaque seconde.
AUNE
9WAIT for the YELLOW LED
to turn ON solide.
9ATTENDRE que la DEL
JAUNE s'allume solide.
FLASH
ON
PRESS X2
...
ON
ON
ON
IGNITION OFF ACCESSORY ON
ON 9The RED LED will turns ON. 9La DEL ROUGE s'allume.
5
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
x1
ACC Press and release the Push-to-Start
button once (x1).
Appuyez et relâchez 1 fois sur le
bouton démarrage.
If the BLUE, YELLOW and RED
LED’s are not solid, press and
release the PTS button twice to turn
OFF the engine and then press and
release the PTS button once again to
turn the Accessory ON.
Repeat this step until the BLUE,
YELLOW and RED LED’s are solid.
Si les DELs ne sont pas DELs BLEU,
JAUNE et ROUGE solide, appuyez et
relâchez 2 fois sur le bouton poussoir
pour éteindre le moteur et appuy
DELs BLEU, JAUNE et ROUGE
er 1
fois pour Accessoire,
Répétez cette étape jusqu'à ce que
les
s'allument.
ON
x1
OFF
x1
ACC
x1
x1
HOLD
RELEASE
YELLOW
JAUNE
ON
ON
ON 9Wait for the BLUE LED to
turn ON.
9Attendre que la DEL BLEU
s ’allume solide.
ON

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 10 / 15
OFF
x1
ON
x2
OFF
x1
7
IGNITION ON
This process may
take up to 3 minutes.
La programmation
peut prendre
3 minutes.
9The BLUE, YELLOW and
RED LED's will rapidly alternate.
9Les DELs alternent
rapidement entre BLEU, JAUNE et
ROUGE.
The YELLOW LED begins to flash
rapidly: Key bypass programmed.
La DEL JAUNE clignote rapidement:
Contournement de clé programmée.
8
Tournez la clé à OFF.
The module is now
programmed.
Le module est
programmé.
Use the remote of the remote
starter or security system to test
all of the supported features to
ensure proper programming.
Testez toutes les fonctions
supportées sur le véhicule avec
la télécommande du démarreur à
distance ou du système de
sécurité.
6
Press and release the Push-to-
Start button once to shut off the
ignition.
Press and release the Push-to-
Start button twice to turn ON the
ignition.
Press and release the Push-to-
Start button once to shut off the
ignition.
Appuyez et relâchez 1 fois sur le
bouton démarrage (Push-to-Start)
pour éteindre l'ignition.
Appuyez et relâchez 2 fois sur le
bouton démarrage (Push-to-Start)
pour allumer l'ignition.
Appuyez et relâchez une fois sur
le bouton démarrage (Push-to-
Start) pour éteindre l'ignition.
x2 x1
6
8
x1
1
x1
x1
x1
x1
7
2
345
x1
9
x2
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
9
x1
IGN ON
ON
ON
FLASH
9Wait for the BLUE LED to
flash rapidly.
9Attendre que la DEL BLEU
clignote rapidement.
ACCESSORY ON IGNITION ON
ON
ON
Press and release the Push-to-Start
button once (x1) to turn On ignition.
Appuyez et relâchez 1 fois sur le
bouton démarrage pour allumer
l ’ignition.
PROGRAM. 1 PUSH TO START 2/3

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 11 / 15
PROGRAM. 1 PUSH TO START 3/3 REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
All doors must
be closed.
Toutes les
portes doivent
être fermées
Press the OEM remote’s
Lock button 3x to
remote-start (or remote-
stop) the vehicle.
Appuyez sur le bouton
Verrouillage 3X de la
télécommande d'origine
pour démarrer à distance
(ou arrêter à distance) le
véhicule.
The vehicle will
START.
Le véhicule
DÉMARRE.
START
LOCK LOCK LOCK
Unlock (required) the doors :
For Vehicle 2007-2008:
the remote starter remote only.
For Vehicle 2009 and more unlock the
doors with either:
• The OEM remote
• The remote-starter remote
• Or the proximity remote
Déverrouillez (requis) les portes:
Pour véhicules 2007-2008:
la télécomande du démarreur à distance
seulement.
Pour véhicules 2009 et plus:
• la télécommande d'origine
• la télécomande du démarreur à distance
• ou la télécommande de proximté.
UNLOCK
Enter the vehicle
with the Intelligent
Access Key.
Entrez dans le
véhicule avec la clé
intelligente (Access
Key) sur vous
The vehicle can
now be put in to
gear and driven.
Vous êtes
maintenant prêt à
embrayer et
prendre la route.
If the vehicle is not unlocked with one of these conditions the
module will shut down the remote-starter and the vehicle as soon
as any door is opened.
Si le véhicule n'est pas déverrouillé avec l'une de ces conditions,
le module va éteindre le démarreur à distance et le véhicule à
l'ouverture de l'une des portes.

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 12 / 15
x1
HOLD
x3
Remove the valet key from the back of the OEM remote.
Remove the battery from the OEM remote.
Keep the other OEM remotes at least 3 meters (10 feet) away
from the vehicle to proceed.
Retirez la clé valet du dos de la télécommande d'origine.
Retirez la pile de la télécommande d'origine.
Éloignez les autres télécommandes d'origine du véhicule (10
pieds / 3 mètres min) pour procéder à la programmation.
10'
+
Press and hold the programming button:
Insert the 4-Pin (Data-Link) connector.
Appuyez et maintenir enfoncé le bouton de programmation:
Insérez le connecteur 4 pins (Data-Link)
Release the programming
button when the LED is
YELLOW.
Relâchez le bouton de
programmation quand la DEL
est JAUNE.
If the LED is not solid YELLOW
disconnect the 4-Pin connector
(Data-Link) and go back to step
1.
Si le DEL n'est pas JAUNE
débranchez le connecteur 4 pins
(Data-Link) et allez au début de
l'étape 1.
ON
Insert the required remaining connectors.
Insérez les connecteurs requis restants.
FLASH FLASH FLASH
ON
1
2
3
4
Place the OEM remote (no battery)
close to the front of START/STOP
button exactly as shown. Transponder is
located behind the logo.
Approchez la télécommande d'origine
(sans batterie) devant le bouton
START/STOP exactement comme
illustrée.
Le transpondeur de la télécommande se
trouve derrière le logo
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
OFF
OFF
ON
ON
5
Press and release the foot-brake pedal.
9The RED LED will turns ON.
9The YELLOW LED turns OFF.
Wait until the message ''press brake'' stop to flash.
(This may take up to 12 seconds).
Appuyez et relâchez la pédale de frein.
9La DEL ROUGE s'allume.
9La DEL JAUNE s'éteind.
Attendre que le message ''press brake'' arrête de clignoter.
(Cela peux prendre jusqu'à 12 secondes)
6
Press and release the programming
button three times (3x).
9
9
Appuyez et relâchez 3 fois le bouton
de programmation.
9
9
The YELLOW LED will alternate
between 3x flashes and a pause.
Wait until the YELLOW LED turns ON.
La DEL JAUNE alterne entre x3
clignotements et x1 pause.
Attendre que la DEL JAUNE s'allume.
If the RED LED flash
rapidly, wait until the
LED turns OFF.
Si la DEL ROUGE
clignote, attendre
qu'elle s'éteigne.
BRAKE OFF BRAKE ON
ON
FLASH RAPIDLY WAIT
PROGRAM. 2 PUSH TO START 1/3

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 13 / 15

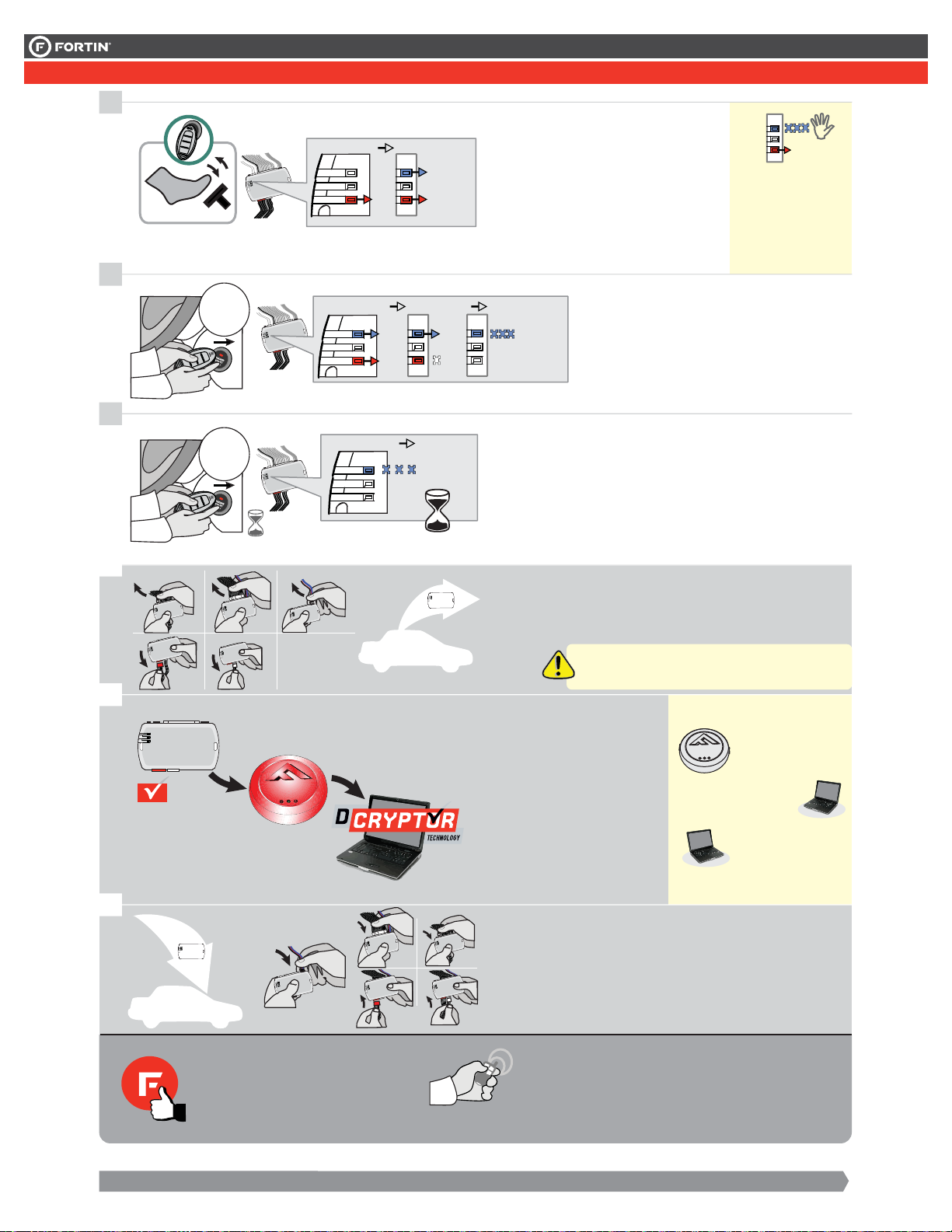

If the BLUE LED flash
rapidly, wait until the
LED turns OFF.
Si la DEL BLEU
clignote, attendre
qu'elle s'éteigne.
ON
FLASH RAPIDLY WAIT
ON ON
Hold the OEM remote close to the front
of START/STOP button
Press and release the foot-brake pedal.
9The RED LED is ON.
9The BLUE LED turns ON.
Tenir la télécommande d'origine devant
le bouton START/STOP,
Appuyez et relâchez la pédale de frein.
9La DEL ROUGE est allumée.
9La DEL BLEU s'allume.
ON
x2
ON
8
FLASH RAPIDLY
OFF
x1
OFF
Press the START/STOP button once to turn OFF the ignition.
9
Appuyez sur le bouton START/STOP 1 fois pour éteindre
l'ignition.
9
Wait until the BLUE LED flash slowly.
Attendre que la DEL BLEU clignote lentement.
Press the START/STOP button twice to
turn ON the ignition.
Appuyez sur le 2
fois pour allumer l'ignition.
9The BLUE LED will Flash rapidly.
9The RED LED will turns OFF.
bouton START/STOP
9La DEL BLEU clignote rapidement.
9La DEL ROUGE s'éteint.
9
FLASH
SLOWLY
10
EVO-ALL
FLASH LINK
UPDATER 2
ALL
EOALL
FLASH LINK
UPDATER 2
FLASH LINK MANAGER
SOFTWARE | PROGRAMME
Microsoft Windows
Computer with
Internet connection
Ordinateur Microsoft
Windows avec
connection Internet
Parts required (not included)
Pièces requises (non incluses)
12
EVO-ALL
11
REMOTE STARTER / ALARM VERIFICATION
PROCEDURE | PROCEDURE DE VÉRIFICATION
DU DÉMARREUR À DISTANCE / ALARME
Test the remote starter. Remote start the vehicle.
Testez le démarreur à distance. Démarrez le véhicule à
distance.
The module is now programmed.
Le module est programmé.
Reconnect the 4-Pin (Data-Link) connector
and after all the remaining connector.
Rebranchez le connecteur 4-pins (Data-Link)
et après tous les connecteurs du EVO-ALL.
Connect the module to the
FLASH LINK UPDATER 2
and visit the DCryptor menu
in the Flash-Link Manager .
Branchez le module au
FLASH LINK UPDATER 2
et visitez le menu DCryptor
dans le Flash-Link Manager.
Disconnect all EVO-ALL connectors.
Reinsert the battery in the OEM remote.
Débranchez tous les connecteurs du EVO-ALL.
Replacez la batterie dans la télécommande d'origine.
7
ON
ON
IGNITION OFF IGNITION ON
BRAKE OFF BRAKE PRESSED
IGNITION OFF
CONTINUED NEXT PAGE | CONTINUEZ À LA PAGE SUIVANTE
ON
Disconnect 4-pin datalink connector last.
Débrancher le connecteurs data-link 4-pins
en dernier.
PROGRAM. 2 PUSH TO START 2/3

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version. Page 14 / 15
Remote start
the vehicle.
Démarrez à
distance.
START
All doors must
be closed.
Toutes les
portes doivent
être fermées
Unlock the doors with either:
• The OEM remote
• The remote-starter remote
• Or the proximity remote
Déverrouillez les portes avec sois
• la télécommande d'origine
• la télécomande du démarreur à distance
• ou la télécommande de proximté.
UNLOCK
Enter the vehicle
with the Intelligent
Access Key.
Entrez dans le
véhicule avec la clé
intelligente (Access
Key) sur vous
The vehicle can
now be put in to
gear and driven.
Vous êtes
maintenant prêt à
embrayer et
prendre la route.
If the doors are not unlocked with one of these conditions the
module will lock the vehicle’s turn-knob as soon as any door is
opened.
Si les portes ne sont pas déverrouillées avec l'une de ces
conditions, le module va verrouiller le bouton d'ignition à
l'ouverture de l'une des portes.
PROGRAM. 2 PUSH TO START 3/3 REMOTE STARTER FUNCTIONNALITY | FONCTIONNALITÉS DU DÉMARREUR À DISTANCE
All doors must
be closed.
Toutes les
portes doivent
être fermées
Press the OEM remote’s
Lock button 3x to
remote-start (or remote-
stop) the vehicle.
Appuyez sur le bouton
Verrouillage 3X de la
télécommande d'origine
pour démarrer à distance
(ou arrêter à distance) le
véhicule.
LOCK LOCK LOCK

Page 3 / 4
Ce Guide peut faire l’objet de changement sans préavis. www.ifar.ca pour la récente version.
This Guide may change without notice. www.ifar.ca for latest version.
Service No : 000 102 04 2536
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
HARDWARE VERSION
FIRMWARE VERSION
Module label | Étiquette sur le module
EVO-ALL
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest fi rmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifi ez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
WARNING
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy whatsoever.
It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe
logic probe or digital multimeter should be used. FORTIN ELECTRONIC SYSTEMS assumes absolutely no liability or
responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case
is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability
or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other
way. Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly
caused by this module, except for the replacement of this module in case of manufacturing defects. This module must be
installed by qualifi ed technician. The information supplied is a guide only. This instruction guide may change without
notice. Visit www.fortinbypass.com to get the latest version.
MISE EN GARDE
L’information de ce guide est fournie sur la base de représentation (telle quelle) sans aucune garantie de précision et
d’exactitude. Il est de la seule responsabilité de l’installateur de vérifi er tous les fi ls et circuits avant d’effectuer les connexions.
Seuls une sonde logique ou un multimètre digital doivent être utilisés. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume
aucune responsabilité de l’exactitude de l’information fournie. L’installation (dans chaque cas) est la responsabilité de
l’installateur effectuant le travail. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume aucune responsabilité suite à
l’installation, que celle-ci soit bonne, mauvaise ou de n’importe autre type. Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module,
excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien
qualifi é. L’information fournie dans ce guide est une suggestion. Ce guide d’instruction peut faire l’objet de changement
sans préavis. Consultez le www.fortinbypass.com pour voir la plus récente version.
Copyright © 2006-2012, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED PATENT PENDING
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
ADDENDUM GUIDE WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
Page 15 / 15
