Fortin EVO ONE User manual

ONE REV.: 20160527
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
Program bypass option
(If equiped with OEM alarm):
Programmez l’option du contournement
(Si équipé d’une alarme d’origine):
UNIT OPTION
OPTION UNITE DESCRIPTION
D2
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l’alarme d’origine)
Program bypass option:
Programmez l’option du contournement:
UNIT OPTION
OPTION UNITE DESCRIPTION
C1
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d’origine
BYPASS FIRMWARE VERSION
VERSION LOGICIELLE CONTOURNEMENT This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l’objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
73.[19]
HONDA/ACURA MINIMUM
NOTES
*Hood Status functional if equipped with a factory hood
switch. fonctionnel si équipé d’un commutateur de capot d’origine.
Program remote
starter option for R.S.
OEM REMOTE STAND
ALONE:
Programmez l’option
démarreur à distance
pour TÉLÉCOMMANDE
D’ORIGINE STAND
ALONE:
FUNCTION
FONCTION MODE DESCRIPTION
38 2
Enable
Press 3x Lock to remote start with the OEM remote.
Activé
Appuyez x3 sur Verrouille de la télécommance d’origine
pour démarrer à distance le véhicule.
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées
dans ce diagramme (fonctionnelles si équipé)
VEHICLE
VEHICULES
YEARS
ANNÉES
Immobilizer Bypass
T-Harness available (sold separately) Harnais en T disponible (vendu séparément)
Lock
Unlock
Arm
Disarm
Trunk (open)
Horn
Parking Lights
Tachometer
Door Status
Trunk Status
Hood Status*
Hand-Brake Status
Foot-Brake Status
OEM Remote Monitoring
R.S. OEM remote Stand Alone compatible
HONDA
Accord
2008-2012
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Guide # 58501
Page 1 / 7

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
DESCRIPTION |DESCRIPTION
Ignition key barrel
Barillet d'ignition
(-)PARKING LIGHTS
(-)AUTO LIGHTS OFF
Ignition harness
Harnais d'Ignition
immobiliser connector
Connecteur d'immobilisateur
Parking lights harness
Harnais des feux de stationnement
(+)CLUTCH SWITCH
Clutch switch
Commutateur d'ignition
(-)HORN
Steering column
Colonne de direction
IMMO IGNITION
IMMO DATA
CAN
LOW CAN HIGH
(+)IGNITION
(+)12V(+)STARTER
(+)ACCESSORY
Page 2 / 7

Yellow In A1
Purple Out A2
Purple/White Out A3
Green Out A4
White Out A5
Orange Out A6
Orange/Black Out A7
Dk.Blue Out A8
Red/Blue In A9
Lt.Blue/Black In/Out A10
Black In A11
Pink Out A12
Yellow/Black Out A13
Brown/White In A14
Pink/Black In A15
Purple/Yellow In/Out A16
Green/White In/Out A17
Green/Red In/Out A18
White/Black Out A19
Lt.Blue In/Out A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
White Out E1
Orange Out E2
Red In E3
Black In E4
Pink In/Out E5
Yellow Out E6
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
CUT LOOP FOR AUTOMATIC
TRANSMISSION MODE.
COUPEZ LA BOUCLE POUR LE
MODE TRANSMISSION
AUTOMATIQUE.
AUTOMATIC TRANSMISSION WIRING CONNECTION |SCHÉMA DE BRANCHEMENT TRANSMISSION AUTOMATIQUE
CAN HIGH
CAN LOW
(+)Starter
(+)Ignion
(-)Ground
(+)12V
(+)Accessory
(-)Parking Lights
(-) GWR
(-)Horn
(+)Ignion
Yellow/Blue
White/Green
White/Blue
White/Red
Orange/Green
Orange/Brown
Brown
White
Lt.Blue
White/Black
Green/Red
Green/White
Purple/Yellow
Brown/White
Yellow/Black
Black
Red/Blue
Orange
White
Green
Purple/White
Purple
123456
78910 11 12
12-Pin Back View
White connector
At parking light
switch.
Connecteur Blanc
Vue de dos de
12-pins Au
commutateur des
feux de
stationnement.
(-)PARKING
LIGHTS
(-)AUTO
LIGHTS OFF
45671 2 3
45
12
Back view - 5-Pin
Brown connector at
ignition harness.
Vue de dos -
Connecteur Brun
au harnais
d'ignition.
33
D3
D1
CUT
Back view - Immobili-
ser connector, 7-pins.
Vue de dos - connec-
teur d'immobilisateur,
7-pins.
Connection
required for the
vehicle's OEM
remote to be operable
when the engine is
running.
Branchements requis afin
que la télécommande
d'origine fonctionne lorsque
le moteur est en marche.
(+)STARTER (+)12V (+)ACCES-
SORY
(+)IGNITION IMMO
DATA
CAN
LOW CAN HIGH
IMMO
IGNITION
A10C4 C3
(-)HORN
White
Blanc
Yellow
Jaune
Blue
Bleu
Accord Pink
Rose
Yellow
Jaune
Blue
Bleu
Lt.Green
Vert Pâle
Orange
or Green
Orange
ou Vert
Grey
or White
Gris
ou Blanc
Red
or Pink
Rouge
ou Rose
Orange
Orange
110 23456789
1920 17 16 1415 13 1218 11
20-Pin Back View
White connector
At steering
column.
Connecteur Blanc
Vue de dos de
20-pins. À la
colonne de
direction.
E2
E5/A1E6
GROUND
E3
HOOD PIN (If the vehicle is not equipped with a hood pin)
CONTACT CAPOT (Si le véhicule n’est pas équippé
de contact de capot)
(-)HOOD
IMMO DATA
IMMO DATA
IMMO DATA
A8
A7 A12
Page 3 / 7

Yellow In A1
Purple Out A2
Purple/White Out A3
Green Out A4
White Out A5
Orange Out A6
Orange/Black Out A7
Dk.Blue Out A8
Red/Blue In A9
Lt.Blue/Black In/Out A10
Black In A11
Pink Out A12
Yellow/Black Out A13
Brown/White In A14
Pink/Black In A15
Purple/Yellow In/Out A16
Green/White In/Out A17
Green/Red In/Out A18
White/Black Out A19
Lt.Blue In/Out A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
White Out E1
Orange Out E2
Red In E3
Black In E4
Pink In/Out E5
Yellow Out E6
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
MANUAL TRANSMISSION WIRING CONNECTION |SCHÉMA DE BRANCHEMENT TRANSMISSION MANUELLE
CAN HIGH
CAN LOW
(+)Starter
(+)Ignion
(-)Ground
(+)12V
(+)Accessory
(-)Parking Lights
(-) GWR
(-)Horn
(-)Start
(+)Ignion
Yellow/Blue
White/Green
White/Blue
White/Red
Orange/Green
Orange/Brown
Brown
White
Lt.Blue
White/Black
Green/Red
Green/White
Purple/Yellow
Brown/White
Yellow/Black
Black
Red/Blue
Orange
Green
Purple/White
Purple
123456
78910 11 12
12-Pin Back View
White connector
At parking light
switch.
Connecteur Blanc
Vue de dos de
12-pins Au
commutateur des
feux de
stationnement.
(-)PARKING
LIGHTS
(-)AUTO
LIGHTS OFF
45671 2 3
45
12
Back view - 5-Pin
Brown connector at
ignition harness.
Vue de dos -
Connecteur Brun
au harnais
d'ignition.
33
D3
D1
CUT
Back view - Immobili-
ser connector, 7-pins.
Vue de dos - connec-
teur d'immobilisateur,
7-pins.
Connection
required for the
vehicle's OEM
remote to be operable
when the engine is
running.
Branchements requis afin
que la télécommande
d'origine fonctionne lorsque
le moteur est en marche.
(+)STARTER (+)12V (+)ACCES-
SORY
(+)IGNITION IMMO
DATA
CAN
LOW CAN HIGH
IMMO
IGNITION
A10C4 C3
(-)HORN
White
Blanc
Yellow
Jaune
Blue
Bleu
Accord Pink
Rose
Yellow
Jaune
Blue
Bleu
Lt.Green
Vert Pâle
Orange
or Green
Orange
ou Vert
Grey
or White
Gris
ou Blanc
Red
or Pink
Rouge
ou Rose
Brown
Brun
21
2-Pin Back View
Yellow connector
At clutch switch.
Connecteur Yellow
Vue de dos de 2-pins
Au commutateur
de la pédale
d'embrayage.
(-)CLUTCH
Orange
Orange
110 23456789
1920 17 16 1415 13 1218 11
20-Pin Back View
White connector
At steering
column.
Connecteur Blanc
Vue de dos de
20-pins. À la
colonne de
direction.
E2
E5/A1E6
GROUND
E3
HOOD PIN (If the vehicle is not equipped with a hood pin)
CONTACT CAPOT (Si le véhicule n’est pas équippé
de contact de capot)
(-)HOOD
IMMO DATA
IMMO DATA
IMMO DATA
A5
A8
A7 A12
Page 4 / 7

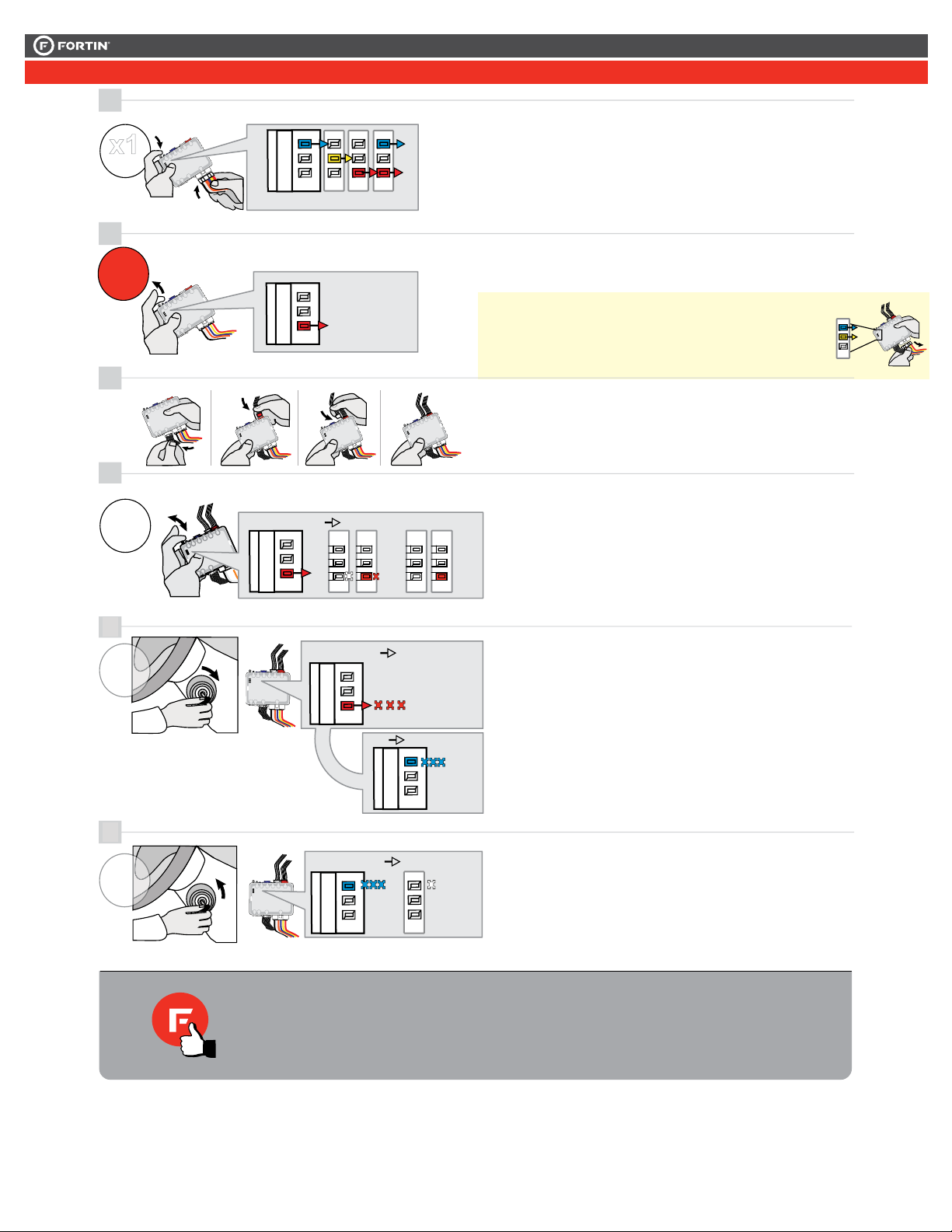

PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION
Release the programming
button when the LED is RED.
If the LED is not solid RED
disconnect the 6 Pin
connector (Main-Harness)
and go back to step 1.
Insert the required remaining
connectors.
2
3
4
Press and hold the
programming button:
Insert the 6-Pin Main connector.
Insérez les connecteurs requis
restants.
Appuyez et maintenir le
bouton de programmation
enfoncé:
Insérez le connecteur
Principal à 6-broches.
Relâchez le bouton de
programmation quand la DEL
est ROUGE.
Si le DEL n'est pas ROUGE
solide débranchez le
connecteur 6 pins
(Connecteur principal) et allez
à l'étape 1.
 The LEDs will alternate
between BLUE, RED, YELLOW
& BLUE/RED flashes.
 Les DELS alterneront entre
un clignotement BLEU,
ROUGE, JAUNE &
BLEU/ROUGE.
Press and release the
programming button once
(1x).
5
x1
PRESS
Appuyez et relâchez 1 fois le
bouton de programmation.
 The RED LED will turn
OFF and then back ON.
 La DEL ROUGE s'éteint et
se rallume.
LOCK
ACC ON
PUSH
START
IGN
Turn the Ignition to the
ON/RUN position.
7
Turn the Ignition to the OFF
position.
LOCK
ACC ON
PUSH
START
OFF
Tournez la clé en position
ignition (ON).
Tournez la clé à OFF.


The RED LED will flash
rapidly 10x times.
The BLUE LED will flash
rapidly.
Key bypass programmed.
CAN-Bus programmed.


La DEL ROUGE clignotera
10x fois rapidement.
La DEL BLEU clignotera
rapidement:
Contournement de clé
programmé.
Réseau CAN programmé.
 The BLUE LED will turn off.  La DEL BLEU s'éteint.
TURN
ON/RUN
TURN
OFF
6
Press and release the
programming button once
(1x).
x1
PRESS
Appuyez et relâchez 1 fois le
bouton de programmation.
 The RED LED will flash 1
once each second.
 La DEL ROUGE clignote 1
fois chaque seconde.
The module is now
programmed.
Le module est
programmé.
Use the remote of the remote
starter or security system to test
all of the supported features to
ensure proper programming.
Testez toutes les fonctions
supportées sur le véhicule avec la
télécommande du démarreur à
distance ou du système de sécurité.
1
EVO-ALLV2_HondaAcura.indd
x1
HOLD
A
E
F
G
J
I
H
B
C
D
LED may differ depending on the module casing.
L’apparence des DELS peut différer selon le boîtier du module.
RELEASE
A
E
F
G
J
I
H
B
C
D
ON RED
ROUGE
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
OFF
ON
PRESS X1
OFF
ON
ON
A
E
F
G
J
I
H
B
C
D
FLASH
ON
PRESS X1
...
A
E
F
G
J
I
H
B
C
D
FLASH 10X
IGNITION ON
FLASH 10X
FLASH
A
E
F
G
J
I
H
B
C
D
IGNITION ON IGNITION OFF
OFF
A
E
F
G
J
I
H
B
C
D
PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION
Release the programming
button when the LED is RED.
If the LED is not solid RED
disconnect the 6 Pin
connector (Main-Harness)
and go back to step 1.
Insert the required remaining
connectors.
2
3
4
Press and hold the
programming button:
Insert the 6-Pin Main connector.
Insérez les connecteurs requis
restants.
Appuyez et maintenir le
bouton de programmation
enfoncé:
Insérez le connecteur
Principal à 6-broches.
Relâchez le bouton de
programmation quand la DEL
est ROUGE.
Si le DEL n'est pas ROUGE
solide débranchez le
connecteur 6 pins
(Connecteur principal) et allez
à l'étape 1.
 The LEDs will alternate
between BLUE, RED, YELLOW
& BLUE/RED flashes.
 Les DELS alterneront entre
un clignotement BLEU,
ROUGE, JAUNE &
BLEU/ROUGE.
Press and release the
programming button once
(1x).
5
x1
PRESS
Appuyez et relâchez 1 fois le
bouton de programmation.
 The RED LED will turn
OFF and then back ON.
 La DEL ROUGE s'éteint et
se rallume.
LOCK
ACC ON
PUSH
START
IGN
Turn the Ignition to the
ON/RUN position.
7
Turn the Ignition to the OFF
position.
LOCK
ACC ON
PUSH
START
OFF
Tournez la clé en position
ignition (ON).
Tournez la clé à OFF.


The RED LED will flash
rapidly 10x times.
The BLUE LED will flash
rapidly.
Key bypass programmed.
CAN-Bus programmed.


La DEL ROUGE clignotera
10x fois rapidement.
La DEL BLEU clignotera
rapidement:
Contournement de clé
programmé.
Réseau CAN programmé.
 The BLUE LED will turn off.  La DEL BLEU s'éteint.
TURN
ON/RUN
TURN
OFF
6
Press and release the
programming button once
(1x).
x1
PRESS
Appuyez et relâchez 1 fois le
bouton de programmation.
 The RED LED will flash 1
once each second.
 La DEL ROUGE clignote 1
fois chaque seconde.
The module is now
programmed.
Le module est
programmé.
Use the remote of the remote
starter or security system to test
all of the supported features to
ensure proper programming.
Testez toutes les fonctions
supportées sur le véhicule avec la
télécommande du démarreur à
distance ou du système de sécurité.
1EVO-ALLV2_HondaAcura.indd
x1
HOLD
A
E
F
G
J
I
H
B
C
D
LED may differ depending on the module casing.
L’apparence des DELS peut différer selon le boîtier du module.
RELEASE
A
E
F
G
J
I
H
B
C
D
ON RED
ROUGE
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
OFF
ON
PRESS X1
OFF
ON
ON
A
E
F
G
J
I
H
B
C
D
FLASH
ON
PRESS X1
...
A
E
F
G
J
I
H
B
C
D
FLASH 10X
IGNITION ON
FLASH 10X
FLASH
A
E
F
G
J
I
H
B
C
D
IGNITION ON IGNITION OFF
OFF
A
E
F
G
J
I
H
B
C
D
5
6
A
E
F
GJ
I
H
B
C
D
ON
Press releaseand the
programming button
Appuyez relâchezet
bouton de programmation.
The RED LED will flash La DEL ROUGE clignote
fois chaque seconde.
PRESS
FLASHPRESS
...
fois le
x2 X1X2
(2x).
2
twice
1
once each second.
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
KEY BYPASS PROGRAMMING PROCEDURE |PROCÉDURE DE PROGRAMMATION CONTOURNEMENT DE CLÉ
Page 5 / 7

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
REMOTE STARTER PROGRAMMING PROCEDURE |PROCÉDURE DE PROGRAMMATION DU DÉMARREUR À DISTANCE
REFER TO THE QUICK INSTALL GUIDE INCLUDED WITH THE
MODULE FOR THE REMOTE STARTER PROGRAMMING.
RÉFÉREZ-VOUS AU GUIDE D’INSTALLATION RAPIDE INCLUS
AVEC LE MODULE POUR LA PROGRAMMATION DU DÉMARREUR
À DISTANCE.
Page 6 / 7

Service No : 000 102 04 2536
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
HARDWARE VERSION
FIRMWARE VERSION
Module label | Étiquette sur le module
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest firmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifiez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
WARNING
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy whatsoever.
It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe
logic probe or digital multimeter should be used. FORTIN ELECTRONIC SYSTEMS assumes absolutely no liability or
responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case
is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability
or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other
way. Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly
caused by this module, except for the replacement of this module in case of manufacturing defects. This module must be
installed by qualified technician. The information supplied is a guide only. This instruction guide may change without
notice. Visit www.fortinbypass.com to get the latest version.
MISE EN GARDE
L’information de ce guide est fournie sur la base de représentation (telle quelle) sans aucune garantie de précision et
d’exactitude. Il est de la seule responsabilité de l’installateur de vérifier tous les fils et circuits avant d’effectuer les connexions.
Seuls une sonde logique ou un multimètre digital doivent être utilisés. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume
aucune responsabilité de l’exactitude de l’information fournie. L’installation (dans chaque cas) est la responsabilité de
l’installateur effectuant le travail. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume aucune responsabilité suite à
l’installation, que celle-ci soit bonne, mauvaise ou de n’importe autre type. Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module,
excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien
qualifié. L’information fournie dans ce guide est une suggestion. Ce guide d’instruction peut faire l’objet de changement
sans préavis. Consultez le www.fortinbypass.com pour voir la plus récente version.
Copyright © 2006-2014, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED PATENT PENDING
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
ADDENDUM GUIDE WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
ONE
Page 7 / 7
