Forza FPD-1611M0U User manual

2-
year
warranty
User Manual
Power distribution unit
FPD-1611M0U

Introduction
Thank you for purchasing the Forza FPD-1611M0U power distribution unit (PDU). To enjoy all features and benefits
of this device, please read and follow all installation and operation instructions thoroughly before unpacking,
installing or operating this unit.
This rack power distribution unit (PDU) is a space-saving solution to connect and control up to 16 devices at the
same time. Designed to be easily installed vertically on an open rack, it comes with an LCD screen that provides
real-time information about the PDU performance. This unit provides a stable power distribution to all devices
connected to it. Its well-spaced 16 NEMA 5-15R outlets make it a convenient, versatile option for your power
connection needs.
CAUTION!
• This PDU is intended for indoor use only.
• Do not install it where excessive moisture or heat is present.
• Never install a PDU, wiring or electrical equipment during a thunderstorm.
• Plug this PDU into a three-wire, grounded power outlet only. The power outlet must be connected to an
appropriate branch circuit or mains protection (fuse or circuit breaker). Connection to any other type of power
outlet may result in shock hazard.
• Do not use extension cords or adapters with this PDU.
• Check that the power cord, plug and socket are in good condition.
• Disconnect the PDU from the power outlet before you install or connect equipment to reduce the risk of
electric shock when you cannot verify grounding. Reconnect the PDU to the power outlet only after you make
all connections.
Features
• Power shutdown: it disconnects all power once the protection capacity is reached.
• Surge protection indicator.
• A user-friendly LED status indicator.
• Overload protection circuit breaker.
• Can be mounted vertically on a cabinet, telecom, floor cabinet or open rack.
• 16 outlets NEMA 5-15R.
• Strong 14.7-ft, 16AWG power cable.
• 15 Amp / 100-120VAC.
• Meets ANSI/TIA/EIA-568 C.2 standards.
• One layer of electrostatic coating protects it against humidity, rust, scratches, peeling, strong acid and
alkaline erosion.
• Black powder coat finish resists scratches and helps to keep your installation intact.

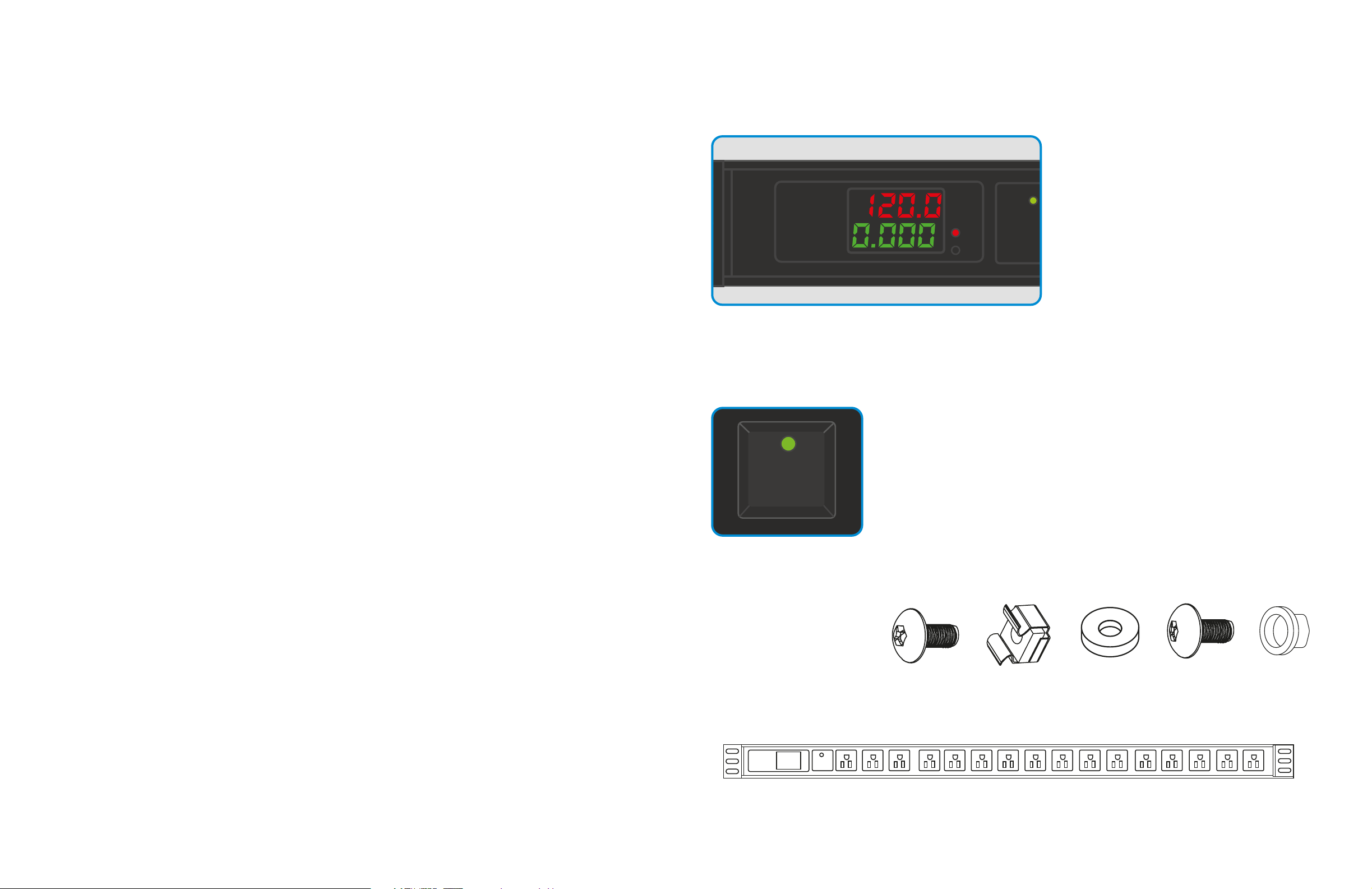

LED display
This PDU features a LED screen that displays two lines of information:
• Line 1: Alternating current (voltage).
• Line 2: Amperage and power (watts) alternately, as indicated by the LED lights on the right of the screen.
Package content
PDU (1)
M6 cage nuts (4)
M6 screws (4)
Plastic washers (4)
User’s manual (1)
M5 nuts (4)
M5 screws (4)
Surge Protector (SPD)
This indicator light will remain green as long as power is constant and within the PDU’s voltage range. Otherwise, the light
will turn off.
4 4 4 4 4
Front view
SPD
Surge protector
V
A
AC Current
Volmeter
KW
SPD
Surge protector

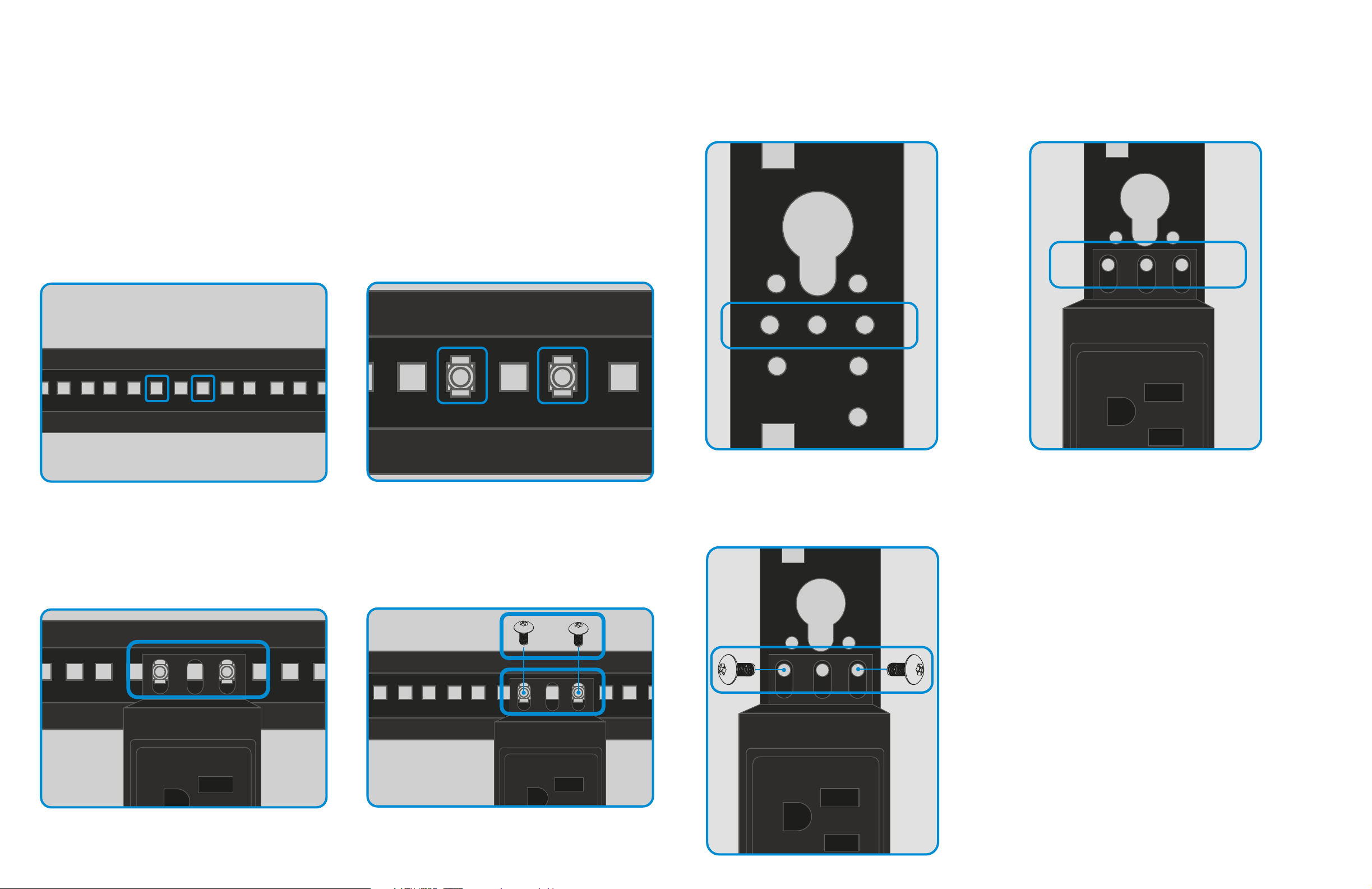

Installation
Note 1: This PDU can only be installed vertically on a cabinet, telecom, floor cabinet or open rack.
Note 2: Make sure the rack you install this PDU on an EIA/ECA rack or enclosure of 7 feet or higher.
Note 3: This vertical PDU can be installed on the mounting rail in two different ways: standard installation using the
M6 screw set (front face) and alternative installation using the M5 screw set (side face).
Step 1
Locate two square holes in a mounting rail at the top
of the rack.
Step 3
Align the holes at one end of the PDU with the
corresponding holes and nuts in the rail.
Step 4
Insert the provided M6 screws and washers in the holes and
screw them up tight with a screwdriver.
Repeat the procedure to install the bottom end of the PDU.
Standard Installation (with the use of the M6 screw set)
Alternative Installation (with the use of the M5 screw set)
Step 2
Align the holes at one end of the PDU with the
corresponding round holes in the rail.
Step 1
Locate two round holes on the side face of the
mounting rail.
Step 3
Insert the provided M5 screws and nuts in the holes and
screw them up tight with a screwdriver.
Repeat the process to install the bottom end of the
PDU.
Step 2
From behind the rail, insert the provided M6 cage
nuts in the square holes, as shown below.

MPN
Output
Surge Protection
FPD-1611M0U
PDU Type Metered
Phases
Voltage
Amps
Frequency
AC Plug Type
Cord length
Cord gauge
Single phase
100-120VAC
15A
50/60Hz
NEMA 5-15P
14.7 ft
16AWG
Voltage
Capacity (W/A)
Total outlets
Outlet types
Frequency (Hz)
100-120VAC
1800W
16
NEMA 5-15R
50/60Hz
Protection Function
Surge suppression rating (Joules)
SPD (Surge Protection Device)
200J
Front panel LCD
Monitor Function
Physical
Housing material and color
Installation
Product Dimensions
Product Weight
Yes
Voltage / current meter
Aluminum / black
Vertical rack mount
33.9 x 1.7 x 1.7 in
3.3 lb.
Forza Power Technologies LLC. Forza®is a registered trademark. All rights reserved. All other trademarks
and brand names are registered trademarks of their respective owners. Specifications are subject to change
without notice. Made in China.
Additional Information
Warranty
Certifications/standards
Package content
2 years
ROHS
PDU, M6 cage nuts (4), M6 screws (4), M5 float nuts (4),
M5 screws (4), plastic washers (4), PDU manual
Technical specifications
Input
User Interface

Introducción
Gracias por comprar la unidad de distribución de energía (PDU) FPD-1611M0U de Forza. Para aprovechar todas
las funciones y beneficios de este dispositivo, lea y siga las instrucciones de instalación y operación antes de
desempacar, instalar u operar esta unidad.
Esta unidad de distribución de energía (PDU) es una solución que ahorra espacio y permite conectar y controlar
hasta 16 dispositivos al mismo tiempo. De fácil instalación vertical en gabinetes, telecoms, gabinetes de piso y
racks abiertos, esta unidad viene con una pantalla LCD que da información en tiempo real sobre el rendimiento de
la PDU. El FPD-1611M0U proporciona una distribución de energía estable a todos los dispositivos conectados a
la unidad. Sus 16 tomas de tipo NEMA 5-15R la convierten en una opción práctica y versátil para sus necesidades
de conexión eléctrica
¡PRECAUCIÓN!
• Esta PDU está diseñada solo para uso en interiores.
• No la instale en lugares de calor o humedad excesivos.
• Nunca instale una PDU, cableado o equipo eléctrico durante una tormenta eléctrica.
• Enchufe esta PDU solo en un tomacorriente de tres entradas con conexión a tierra. La toma de corriente
debe estar conectada a un apropiado circuito derivado o protección de red (fusible o disyuntor). La conexión
a cualquier otro tipo de tomacorriente puede resultar en riesgo de descarga eléctrica.
• No utilice cables de extensión ni adaptadores con esta PDU.
• Verifique que el cable de alimentación, el enchufe y la toma estén en buenas condiciones.
• Desconecte la PDU del tomacorriente antes de instalar o conectar el equipo para reducir el riesgo de
descarga eléctrica cuando no pueda verificar la conexión a tierra. Vuelva a conectar la PDU al tomacorriente
solo después de realizar todas las conexiones.
Características
• Apagado automático: se desconecta una vez que se ha alcanzado la capacidad máxima de protección.
• Indicador de protección contra sobrecarga.
• Disyuntor protector contra sobrecargas.
• Puede montarse verticalmente en un gabinete, telecom, gabinete de piso o rack abierto.
• 16 tomas NEMA 5-15R.
• Cable de alimentación resistente de 4,5 metros y 16AWG.
• 15 amperios/100-120 VCA.
• Cumple con los estándares ANSI/TIA/EIA-568 C.2.
• Una capa de revestimiento electrostático lo protege contra la humedad, el óxido, los rayones y una fuerte
erosión ácida y alcalina.
• El acabado de pintura en polvo negra resiste los rayones y ayuda a mantener su instalación intacta.
• Indicador de estado LED fácil de usar.
Pantalla LED
Este PDU cuenta con una pantalla LED que muestra dos líneas de información:
• Línea 1: Corriente alterna (voltaje).
• Línea 2: Amperaje y potencia (watts) alternativamente, según señalen los indicadores LED a la derecha de la pantalla.
Contenido del empaque
PDU (1)
Tuercas de jaula M6 (4)
Tornillos M6 (4)
Arandelas de plástico (4)
Manual de usuario (1)
Tuercas M5 (4)
Tornillos M5 (4)
Protector contra sobretensiones (SPD)
La luz de este indicador permanecerá en color verde mientras la energía sea constante y esté dentro de los márgenes del
PDU. En caso contrario, la luz se apagará.
4 4 4 4 4
Vista frontal
SPD
Surge protector
V
A
AC Current
Volmeter
KW
SPD
Surge protector

Instalación
Nota 1: Esta PDU solo se puede instalar verticalmente en un gabinete, telecomunicaciones, gabinete de piso o rack abierto.
Nota 2: Asegúrese de instalar esta PDU en un bastidor o gabinete EIA/ECA de 7 pies o más.
Note 3: Esta PDU puede ser instalada en los raíles de montaje de dos formas diferentes: instalación estándar usando el juego de
tornillos M6 (parte frontal) o instalación alternativa usando el juego de tornillos M5 (parte lateral).
Paso 2
Desde la cara interna y posterior del riel, inserte las
tuercas de jaula M6 (incluidas en el empaque) en
los orificios cuadrados (ver imagen abajo).
Paso 1
Ubique dos orificios cuadrados en un riel de montaje
en el extremo superior del bastidor.
Paso 3
Alinee los orificios en uno de los extremos del PDU con
los orificios y tuercas correspondientes en el riel.
Paso 4
Inserte las arandelas y tornillos M6 (incluidos en el empaque)
en los orificios, y atorníllelos usando un destornillador.
Repita el procedimiento para instalar el extremo inferior
del PDU.
Instalación estándar (con uso del juego de tornillos M6)
Instalación alternativa (usando el juego de tornillos M5)
Paso 2
Alinee los orificios en uno de los extremos del PDU con
los orificios y tuercas correspondientes en el riel.
Paso 1
Ubique dos orificios redondos en el extremo superior
de la cara lateral del raíl de montaje.
Paso 3
Inserte las tuercas y tornillos M5 (incluidos en el
empaque) en los orificios y atorníllelos usando un
destornillador. Repita el procedimiento para instalar el
extremo inferior del PDU.

MPN
Entrada
Salida
Protección contra sobretensiones
Interfaz del usuario
FPD-1611M0U
Tipo de PDU Medible (metered)
Fases
Voltaje
Amperios
Frecuencia
Tipo de enchufe de CA
Longitud del cable
Calibre del cable
Una fase
100-120VCA
15A
50/60Hz
NEMA 5-15P
4,5 m
16AWG
Voltaje
Capacidad (W/A)
Conexiones en total
Tipo de enchufes
Frecuencia (Hz)
100-120VCA
1800W
16
NEMA 5-15R
50/60Hz
Función de protección
Clasificación de supresión de sobretensiones (Joules)
SPD (Dispositivo Protector de Sobretensión)
200J
Panel LCD frontal
Función de monitoreo
Información física
Material y color de cobertura
Instalación
Dimensiones del producto
Peso del producto
Sí
Voltaje / medidor de corriente
Aluminio / negro
Montaje en rack horizontal 1U
86,1 x 4,5 x 4,5 cm
1,5 kg
Información adicional
Garantía
Certificaciones/estándares
Contenido del empaque
2 años
ROHS
PDU, tuercas de jaula M6 (4), tornillos M6 (4), tuercas M5 (4),
tornillos M5 (4), arandelas plásticas (4), manual del usuario
Especificaciones técnicas
Forza Power Technologies LLC. Forza®es una marca registrada. Todos los derechos reservados. Todas las
demás marcas y nombres comerciales son propiedad de sus respectivos dueños. Especificaciones sujetas a
cambio sin previo aviso. Fabricado en China.
