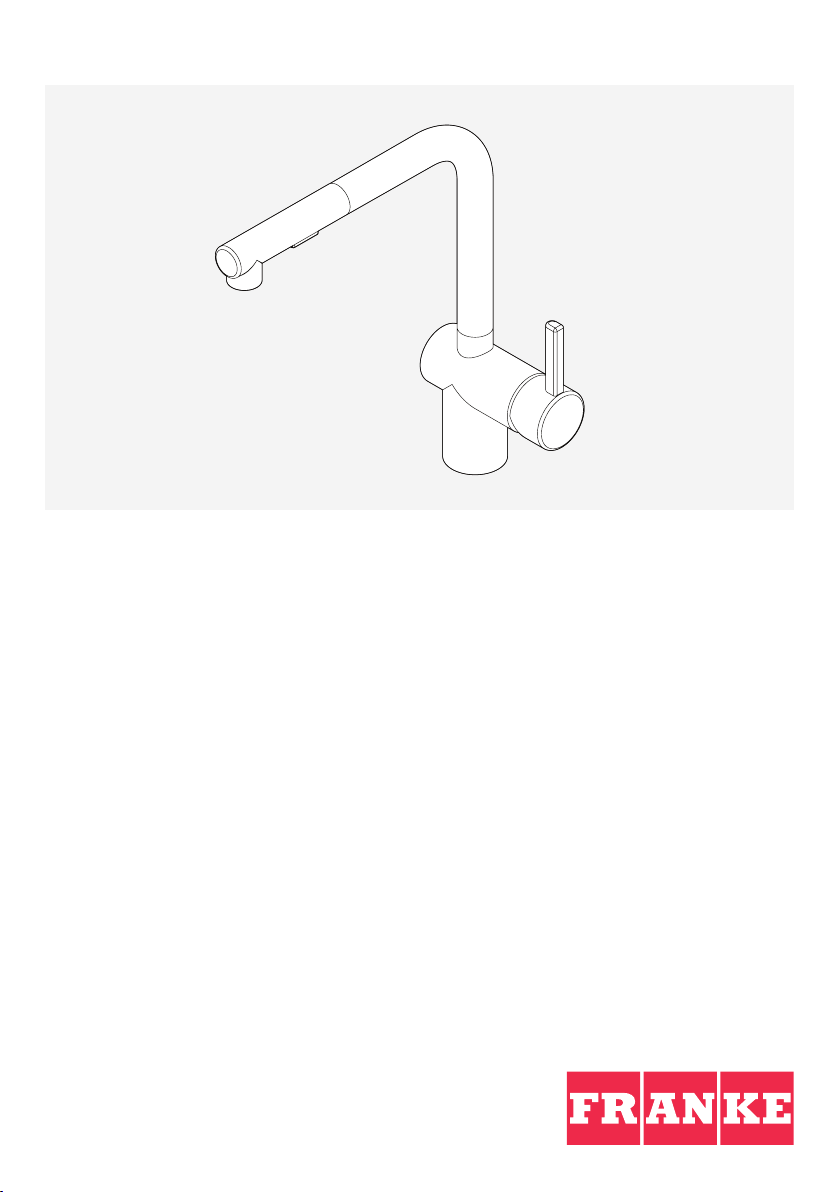

Franke Atlas Neo ATL-PO-304 User manual

Atlas Neo
EN Installation manual Kitchen Faucet
ES Manual de instalación Grifo de cocina
FR Manuel d‘installation Robinet de cuisine
ATL-PO-304

3
EN
Table of contents
Overview 4
Contents in box 4
Technical data 5
Installation instructions 5
Cleaning and maintenance 7
Replacing the cartridge 7
General maintenance 7
Spare/replacement list 8

4
EN
Overview
Contents in box
ATL-PO-304
Note: Contact us immediately if you see inconsistencies.
phone: [phone]
website: www.franke.us/ks
e-mail: [e-mail]
2
1
3
4
5
67
8
9
1. Faucet Assembly
2. Rubber O-Ring
3. Rubber Washer
4. Plastic Flange
5. Fixing Plate
6. Fixing Nut
7. Supply Hoses
8. Aerator Key
9. Hex Key

5
EN
Technical data
Installation instructions
1. Remove all contents from the package
and check for completeness.
2. Turn o water supply.
3. Remove faucet (1) and hardware from
its protective packaging - faucet comes
assembled. Remove xing hardware.
4. Cut mounting hole 1 3/8‘‘ in diameter
(35 mm) in the desired position (if one
isn‘t available).
5. Ensure Rubber O-Ring (2) is in place in
the Faucet Base (1) (g. 2A).
6. Insert the faucet into the hole, hoses
rst (g. 2B).
Attention: Rubber O-Ring (2) should
be sitting between the countertop and
faucet base.
Do not use putty or other sealant at this
location.
Notes: Solid surface installation: The
countertop mounting surface needs to
be at and free of debris; otherwise the
faucet may not sit properly and could
leak.
7. Install the mounting hardware to the
mounting shank of the Faucet Base (1)
underneath the mounting surface in
the following order: Rubber Washer (3),
Plastic Flange (4) and Fixing Plate (5)
(g. 2B).
7 Nm
2
2B
2A
1
2
3
4
5
6
Operating data Value
Operating pressure (ideal) 60 PSI 4 bar 400 kPa
Operating pressure (max.) 115 PSI 8 bar 800 kPa
Operating pressure (min.) 30 PSI 2 bar 200 kPa
Water temperature (ideal) 140°F 60°C
Water temperature (max.) 158°F 70°C
Hole Size For Faucet 1 3/8“ 35 mm
Certies this faucet complies with ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020
(AB100 compliant, Q<1 ) & NSF 372. The faucet also complies with water usage requirements
of the California Energy Commission and the US Department of Energy.

6
EN
8. Secure the faucet by tightening the
Fixing Nut (6) onto the mounting shank
of the Faucet Base (1) and tightening
the screws in Fixing Nut (6) (g. 2B).
9. Connect Spray Hose (7.1) to Spray
Supply Hose (7.2) (g. 2C).
2C
7.1
7.2
10. Attach the Weight (8) to the Spray
Hose(7) approximately 2” (50 mm)
above the bend in the bottom of the
Spray Hose (g. 2D).
2”
2D
7
8
11. Connect the Flexible Supply Hoses (9)
to the water supply in the home (g. 2E).
2E 99
12. Remove Aerator (10) using the Aerator
Key (11) (g. 2F).
2F
13. Turn on water, ush the faucet and
Aerator (10) to remove any debris and
check for leaks (g. 2G).
2G
14. Reinstall the Aerator (10) and ensure
everything is functioning properly
(g. 2H).
2H
10
10
10
11

7
EN
Cleaning and maintenance
Replacing the cartridge
1. Shut o the water supply to the faucet.
2. Turn on the faucet briey to relieve any
pressure inside the faucet.
3. Move the faucet handle to the “OFF”
position.
4. Remove the set screw from the Handle
Assembly (A) using a 2.5 mm Hex Key.
5. Pull the Lever Handle (A) from faucet
body.
6. Unscrew the Cartridge Cap (B) from
faucet body.
7. Unscrew the Cartridge Lock Nut (C).
8. Lift Ceramic Disc Cartridge (D) from
the body and repalce it with a new one.
Ensure the two lugs on bottom of the
cartridge sit properly in the allocated
holes at the base of the body.
9. Re-assemble faucet in reverse order.
10. Test for leakage.
General maintenance
Clean aerator periodically for any buildup.
Do not use harsh detergents, solvents,
chemical agents, especially CHLORINE,
or metallic sponges as these can damage
the surface nish. Clean only with a soft
sponge and soapy water.
Do not store chemicals or cleaning
agents in the immediate vicinity of the
faucet and connection hoses. Chemical
vapors could cause damage.
Attention! For outdoor installation
product must be protected from
freezing temperatures. Disconnect
hot and cold supply hoses from home,
open the handle to drain out all water.
Disconnect spray hose and ensure all
water is removed from spray hose/
spray head. Cover faucet with protective
covering to keep warm.
B
C
D
2.5 mm
A
30mm
106 in-lbs

8
EN
Spare/replacement list
1F4202 Handle Assembly
2F206502 Cartridge
3F7201 Spray Head Assembly
4F3320 Hot&Cold Supply Hose
5F7203 Pull Out Spray Hose
6F4203 Fastening Set
6
1
2
3
4
5

9
EN
For any further information about our products, about the installation of them or about
the warranty please contact our customer service department:
Franke Kitchen Systems
North America, LLC
800 Aviation Parkway
Smyrna, TN 37167, USA
Phone: [phone]
[e-mail]
Franke Kindred Canada Ltd.
1000 Franke Kindred Way
Midland, ON LR4 4K9
Phone: [phone]
[e-mail]
Warranty website: https://www.franke.com/us/en/hs/support/warranty.html

10
ES
Índice
Información general 11
Contenido de la caja 11
Datos técnicos 12
Instrucciones de instalación 12
Limpieza y mantenimiento 14
Sustitución del cartucho 14
Mantenimiento general 14
Lista de partes/refacciones 15

11
ES
Información general
Contenido de la caja
ATL-PO-304
Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.
teléfono: 1- 800-626-5771
internet: www.franke.us/ks
correo electrónico: ks-customerservic[email protected]
2
1
3
4
5
67
8
9
1. Conjunto de la llave
2. Empaque de goma
3. Rondana de huler
4. Brida de plástico
5. Placa de jación
6. Tuerca de jación
7. Mangueras de
suministro
8. Llave para el aireador
9. Llave hexagonal

12
ES
Datos técnicos
Instrucciones de instalación
1. Saque todo el contenido de la caja y
compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Retire el grifo (1) y el hardware de
su embalaj protector - el grifo viene
ensamblado. Retire el hardware de
jación.
4. Realice una perforación de 1 3/8“ de
diámetro (35 mm) en la supercie de
montaje deseada (si no se encuentra
una disponible).
5. Asegúrese de que el empaque de
goma (2) se encuentre colocado en la
base de la llave (1) (g. 2A).
6. Inserte la llave en la perforación,
introduciendo primero las mangueras
(g. 2B).
Atención: El empaque de goma (2) debe
quedar asentado entre la cubierta y la
base de la llave.
No use masilla ni ningún otro sellador en
este lugar.
Notas: Instalación en una supercie
sólida: la supercie de montaje en la
cubierta debe ser plana y estar libre de
elementos extraños o, de lo contrario,
la llave podría no quedar asentada
adecuadamente y tener fugas.
7 Nm
2
2B
2A
1
2
3
4
5
6
Datos de operación Valor
Presión de operación (ideal) 60 PSI 4 bar 400 kPa
Presión de operación (máx.) 115 PSI 8 bar 800 kPa
Presión de operación (mín.) 30 PSI 2 bar 200 kPa
Temperatura del agua (ideal) 140°F 60°C
Temperatura del agua (máx.) 158°F 70°C
Tamaño de la perforación para la llave 1 3/8“ 35mm
Certica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020
(AB100 sumiso, Q<1 ) & NSF 372. La llave también cumple con los requisitos de uso del agua de
la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

13
ES
7. Instale los accesorios de montaje en
el vástago de montaje de la base de la
llave (1) por debajo de la supercie de
montaje en el siguiente orden: rondana
de hule (3), brida de plástico (4) y placa
de jación (5) (g. 2B).
8. Asegure la llave apretando la tuerca
de jación (6) en el vástago de montaje
de la base de la llave (1) y apriete los
tornillos en la tuerca de jación (6)
(g. 2B).
9. Conecte la manguera de rocío (7.1) a la
manguera de suministro de rocío (7.2)
(g. 2C).
2C
7.1
7.2
10. Conecte el peso (7) a la manguera de
rocío (8) aproximadamente 2“ (50 mm)
por encima de la curva en la parte
inferior de la manguera de rocío (g. 2D).
11. Conecte las mangueras de suministro
exibles (9) al suministro de agua de
la casa (g. 2E).
2E 99
12. Remueva el aireador (10) con la llave
para el aireador (11) (g. 2F).
2F
13. Abra la llave, deje correr el agua para
remover cualquier elemento extraño de
la llave y el aireador (10) y compruebe
que no haya fugas (g. 2G).
2G
14. Vuelva a colocar el aireador (10) y
asegúrese de que todo funcione
correctamente (g. 2H).
2H
2”
2D
7
8
10
11
10
10

14
ES
Limpieza y mantenimiento
Sustitución del cartucho
1. Interrumpa el suministro de agua a la
llave.
2. Abra momentáneamente la llave para
liberar cualquier presión residual en el
interior de la llave.
3. Gire la palanca de la llave a la posición
de „CERRADO“.
4. Remueva el tornillo de ajuste del
conjunto de la palanca (A) con una llave
hexagownal de 2,5mm.
5. Hale la palanca (A) desde el cuerpo de
la llave.
6. Desenrosque el capuchón del cartucho
(B) del cuerpo de la llave.
7. Desenrosque la tuerca de jación del
cartucho (C).
8. Extraiga el cartucho de disco cerámico
(D) del cuerpo y sustitúyalo por uno
nuevo. Asegúrese de que las dos
lengüetas de la base del cartucho
embonen adecuadamente en los
agujeros de la parte inferior del cuerpo.
9. Vuelva a ensamblar la llave siguiendo
los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.
Mantenimiento general
Limpie periódicamente el aireador
para eliminar cualquier acumulación de
residuos.
No use detergentes fuertes, disolventes,
agentes químicos, especialmente
CLORO, ni esponjas metálicas, ya
que pueden dañar el acabado de la
supercie. Limpie solamente con una
esponja suave y agua jabonosa.
No guarde productos químicos ni
agentes de limpieza en las inmediaciones
de la llave y sus mangueras de conexión.
Los vapores químicos podrían causar
daños.
Atención! Para la lnstalaclón en
exterlores, el prod.ucto debe estar
protegido contra temperaturas
heladas. Desconecte de la casa las
mangueras de suministro de agua fria y
caliente, abra la manija para vaciar toda
el agua. Cubra el grifo con una cubierta
protectors para mantenerlo caliente.
B
C
D
2,5 mm
A
30mm
106 in-lbs

15
ES
Lista de partes/refacciones
1F4202 Conjunto de palanca
2F206502 Cartucho
3F7201 Conjunto del cabezal de rocío
4F3320 Manguera de suministro en caliente y frío
5F7203 Manguera deslizable de rocío
6F4203 Set de jación
6
1
2
3
4
5

16
ES
Para cualquier información adicional acerca de nuestros productos, acerca de la
instalación o de la garantía, póngase en contacto con nuestro departamento de servicio
al cliente:
Franke Home Solutions
North America, LLC
800 Aviation Parkway
Smyrna, TN 37167, USA
Teléfono: 1-800-626-5771
[e-mail]
Franke Kindred Canada Ltd.
1000 Franke Kindred Way
Midland, ON LR4 4K9
Phone: [phone]
[e-mail]
Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html

17
FR
Table des matières
Vue d‘ensemble 18
Contenu de l‘emballage 18
Caractéristiques techniques 19
Instructions d‘installation 19
Nettoyage et entretien 21
Remplacement de la cartouche 21
Entretien général 21
Liste des pièces de rechange/de remplacement
22

18
FR
Vue d‘ensemble
Contenu de l‘emballage
ATL-PO-304
Remarque: Veuillez nous contacter immédiatement en cas d‘incohérences.
Téléphone: 1 - 800-626-5771
Site Web: www.franke.us/ks
Courriel: ks-customerser[email protected]
2
3
4
5
67
8
9
1. Ensemble robinet
2. Joint torique en
caoutchouc
3. Rondelle en caoutchouc
4. Bride plastique
5. Plaque de xation
6. Écrou de serrage
7. Flexibles d‘alimentation
8. Clé de l‘aérateur
9. Clé Allen

19
FR
Instructions d‘installation
1. Sortir tous les éléments de l‘emballage
et en vérier l’intégralité.
2. Couper l‘alimentation en eau.
3. Retirez le robinet et le materiel de son
emballage de protection; le robin et est
assemble. Retirez les piéces de xation.
4. Percez un trou de montage de 35 mm
de diamétre dans la position souhaltee
(s‘il n‘y en a pas).
5. S‘assurer que le joint torique en
caoutchouc (2) est en place dans la
base du robinet (1) (g. 2A).
6. Insérer le robinet dans l‘orice
en faisant passer les exibles
premièrement (g.2B).
Attention: Le joint torique en
caoutchouc (2) doit se trouver entre le
comptoir et la base du robinet.
Ne pas utiliser de mastic ou autre produit
d‘étanchéité à cet endroit.
Remarques: Installation sur surface
solide: la surface de montage sur le
comptoir doit être plane et exempte de tout
débris, sans quoi, le robinet ne pourra pas
être installé correctement et pourrait fuir.
7 Nm
2
2B
2A
1
2
3
4
5
6
Caractéristiques techniques
Caractéristiques d'exploitation Valeur
Pression de service (idéale) 60PSI 4bars 400kPa
Pression de service (max.) 115PSI 8bars 800kPa
Pression de service (min.) 30PSI 2bars 200kPa
Température de l'eau (idéale) 140°F 60°C
Température de l'eau (max.) 158°F 70°C
Taille du trou de robinet 13/8“ 35mm
Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1,
NSF/ANSI/CAN 61-2020 (AB100 conforme Q<1 ) & NSF 372. Le robinet est également
conforme aux exigences d‘utilisation de l‘eau dénies par la Commission de l’énergie de
Californie et le Département américain de l’Énergie.

20
FR
7. Installer la quincaillerie de montage
sur la tige de montage de la base du
robinet (1) sous la surface de montage
en procédant dans l‘ordre suivant, tel
qu’illustré: rondelle de caoutchouc (3),
bride plastique (4) et plaque de xation
(5) (g. 2B).
8. Fixer le robinet en serrant l‘écrou de
serrage (6) sur la tige de montage de la
base du robinet (1) et serrer les vis dans
l‘écrou de serrage (6) (g. 2B).
9. Raccorder le exible de pulvérisation
(7.1) au exible d‘alimentation de
pulvérisation (7.2) (g. 2C).
2C
7.1
7.2
10. Fixer le poids (8) sur le exible de
pulvérisation (7) à environ 2po (50mm)
au-dessus du coude dans le bas du
exible de pulvérisation (g. 2D).
2”
2D
7
8
11. Raccorder les exibles d‘alimentation(9)
à l‘alimentation en eau domestique
(g.2E).
2E 99
12. Enlever l‘aérateur (10) à l‘aide de la clé
de l‘aérateur (11) (g 2F).
2F
13. Ouvrir l‘eau, faire couler le robinet
et l‘aérateur (10) pour éliminer les
éventuels débris et vérier l‘absence de
fuites (g. 2G).
2G
14. Réinstaller l‘aérateur (13) et s‘assurer
que tout fonctionne correctement
(g. 2H).
2H
10
11
10
10
