Franke F5 Series User manual

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm / 21.11.18
F5
F5LM1012 F5LM1013 F5LM1014
2030039508 2030039510 2030039511
7612982244223 7612982244230 7612982244247
DE Montage- und Betriebsanleitung Einhebel-Wandbatterie
EN Installation and operating instructions Single-lever wall mixer
FR Notice de montage et de mise en service Mitigeur monolevier pour montag
ES Instrucciones de montaje y servicio Grifo mural monomando
IT Istruzioni per il montaggio e l'uso Rubinetteria da parete monocoma
NL Montage- en bedrijfsinstructies Eengreeps wandkraan
PL Instrukcja montażu i obsługi Bateria jednouchwytowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Vipukäyttöinen seinähana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 2 -
XY
F5LM1012 40 155
F5LM1013 100 215
F5LM1014 160 275
X
Y

- 3 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Vor Installation Rohrleitungen spülen!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow at 3 bar flow pressure
6 l/min
►Volumenstrom bei 3 bar Fließdruck
6 l/min
►Thermostatic scald protection according to
DIN EN 1111, fixed setting of 41°C.
►Thermostatischer Verbrühungsschutz laut
DIN EN 1111, fest eingestellt auf 41°C.
►Voltage supply with lithium battery CRP2
6VDC
►Spannungsversorgung
Lithium Batterie CRP2 6 V DC
►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W
►Type of protection IP 59k ►Schutzart IP 59k
EN
DE

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 6 l/min
►Volymström vid 3 bar hydrauliskt tryck
6 l/min
►Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z normą
DIN EN 1111, ustawione na 41°C.
►Termostatstyrt skållningsskydd enligt
DIN EN 1111, fast inställt på 41°C.
►Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
►Effektbehov 1,5 W
►Skyddsklass IP 59k
►Zasilanie elektryczne bateriąlitowąCRP2
6 V DC
►Pobór mocy 1,5 W
►Rodzaj ochrony IP 59k
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique pour 3 bars de pression
dynamique 6 l/min
►Průtok při průtočném tlaku 3 bar 6 l/min
►Termostatická ochrana proti opaření podle
normy DIN EN 1111 nastavena pevněna
41 °C.
►Napájení lithiovou baterií CRP2 6 V DC
►Příkon 1,5 W
►Krytí IP 59k
►Protection thermostatique contre les
échaudures selon DIN EN 1111 préréglée
sur 41 ºC.
►Alimentation en tension avec pile au lithium
CRP2 6 V DC
►Puissance absorbée 1,5 W
►Type de protection IP 59k
PL
SV
FR
CS

- 5 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Tilavuusvirta 3 barin virtauspaineella
6 l/min
►DIN EN 1111: n mukainen termostaattipa-
lovammasuoja, kiinteä asetusarvo 41 °C.
►Jännitteensyöttö litiumparistolla CRP2
6VDC
►Tehonkulutus 1,5 W
►Suojaustapa IP 59k
►Flujo volumétrico con 3 bares de presión
de flujo 6 l/min
►Protección termostática frente a
escaldaduras según DIN EN 1111,
ajustada fija a 41°C.
►Alimentación de corriente con batería de
litio CRP2 6 V DC
►Consumo de potencia 1,5 W
►Modo de protección IP 59k
ES
FI

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 6 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica a 3 bar di pressione
idraulica 6 l/min
►Protezione antiscottatura termostatica
secondo DIN EN 1111, impostata in
maniera fissa a 41°C.
►Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59k
► Максимальное рабочее давление 10 бар
► Рекомендуемый гидравлический напор
3бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 6 л/мин
► Термостатическая защита от
ошпаривания имеет фиксированную
настройку 41°C согласно DIN EN 1111.
► Источник питания - литиевая батарея
CRP 2 6 Впостоянноготока
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59k
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom bij 3 bar dynamische druk
6l/min
►Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111,
standaard ingesteld op 41 °C.
►Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59k
IT
RU
NL

- 7 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
www.franke.com

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 8 -
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
30 mm
2,5 mm
17 mm
4mm
132 - 168
1 2
3 4
150 34 - 40
5

- 9 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm

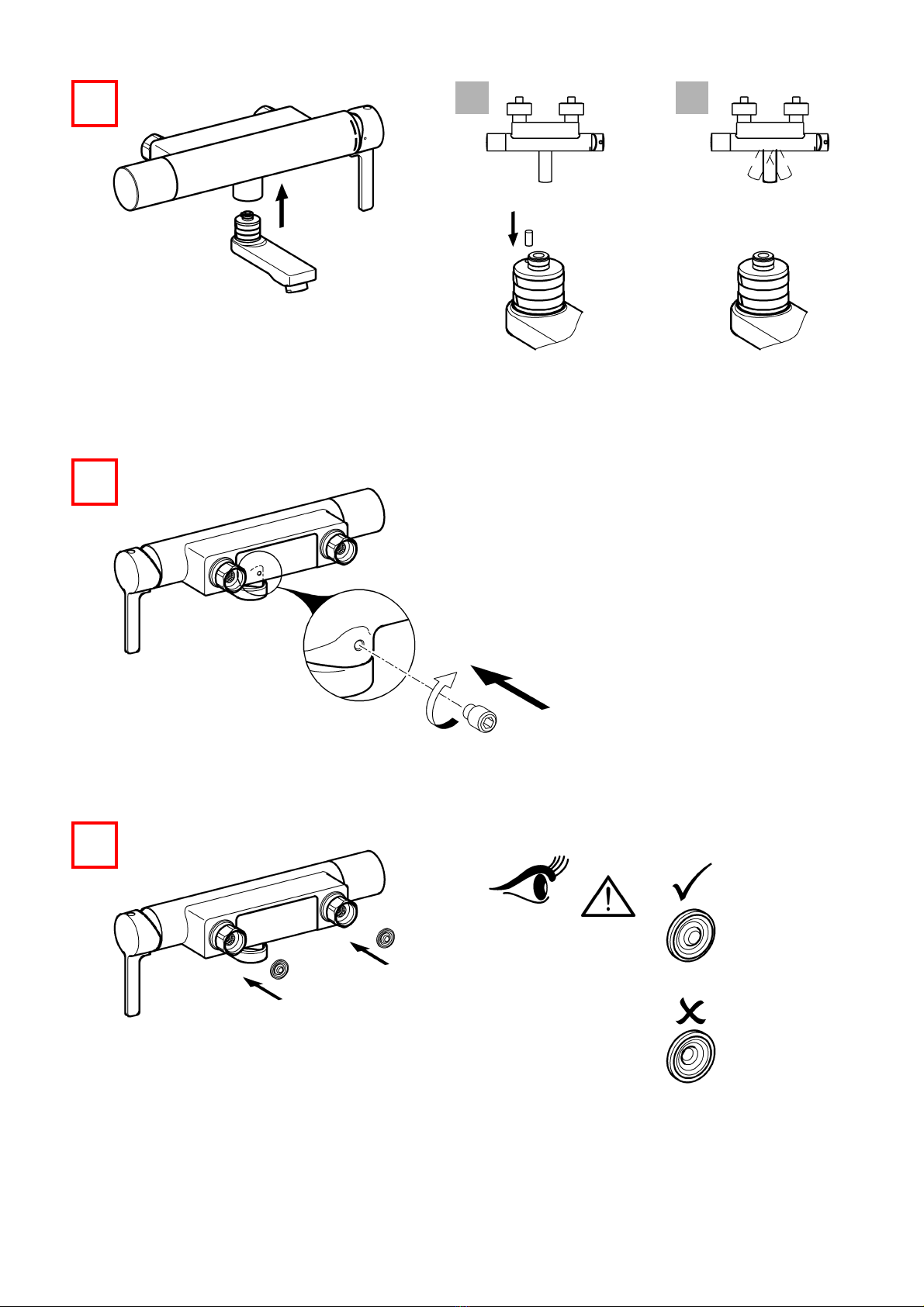

6A B
7
8

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 10 -
9
10 11 12

- 11 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1
2

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 12 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
►Ensure open outlet.
►After 24 h, water flows 30 s
►Zapewnićswobodny wylot.
►Po 24 godz., 30 s. wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24 h fließt 30 s Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s. après 24 h.
►Zajistěte volný odtok.
►Po 24 hodinách proudení vody o 30 s.
ES FI
►Garantizar una salida libre.
►Después de 24 horas, fluye agua durante
30 segundos.
►Vapaan virtauksen takaaminen.
►24 h jälkeen virtaa vettä 30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h scorre acqua per 30 s.
► Обеспечить беспрепятственный слив
►Поcле 24 ч, втечение 30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur stroomt er gedurende 30 s.
water.
24 h 30 s

- 13 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
–
1 6
2,5 mm
1
1.1
1.2

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 14 -
2
3
60 s
B
A
1×
2×
24 h 30 s
A
0 h 0 s
B

- 15 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
>12 s
4
5
1×
6
6.2
6.1

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 16 -
4. Hygienespülung einstellen
EN Setting the hygiene flush NL Instellen van de
hygiënespoeling
CS Nastavení hygienického proplachování
FR Réglage de la rinçage
d'hygiène
PL Ustawianie spłukiwania
higienicznego
FI Hygieniahuuhtelun säätäminen
ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва
IT Impostare lo igiene risciacquo
EN PL
►A: Interval adjustable in h
►B: Flow duration adjustable in s
►A: odstęp czasu regulowany w godzinach
►B: czas przepływu regulowany w
sekundach
DE SV
►A: Intervall einstellbar in h
►B: Fließzeit einstellbar in s
►A: Intervall kan ställas in i timmar
►B: Flödestid kan ställas in i sekunder
FR CS
►A: intervalle réglable en h
►B: durée d'écoulement réglable en s
►
►A: Interval s nastavením v h
►B: Doba průtoku s nastavením v s
ES FI
►A: Intervalo ajustable en horas
►B: Tiempo de flujo activable en seg
►A: Aikaväli, asetettavissa h
►B: Virtausaika, asetettavissa s
IT RU
►A: intervallo impostabile in h
►B: durata di flusso impostabile in s
►A: интервал задается вч
►B: время течения задается всек
NL
►A: Interval instelbaar in u
►B: Stromingstijd instelbaar in s
24 h 30 s
A B

- 17 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
5. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
1 – 255 h
A
1 – 255 s
B
22 mm

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 18 -
9. 10.
11. 12.
14.
I
II
2×
2×
13.

- 19 -
ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
6. Armatur demontieren
EN Remove fitting NL Armatuur demonteren CS Demontáž armatury
FR Démontage de la robinetterie PL ZdemontowaćarmaturęFI Hanan irrottaminen
ES Desmontar la grifería SV Demontera armaturen RU Демонтаж арматуры
IT Smontaggio dell'apparecchio
30 mm 4mm
1 2 3
45

ZMI_001_2030039508-F5LM1012_#SALL_#AQU_#V2.fm
- 20 -
7. Armatur montieren
EN Install fitting NL Armatuur monteren CS Montáž armatury
FR Montage de la robinetterie PL ZamontowaćarmaturęFI Hanan asentaminen
ES Montar la grifería SV Montera armaturen RU Монтаж арматуры
IT Montaggio dell'apparecchio
30 mm 4mm
1
2 3 4
