Franke MIRANIT F5 Series User manual

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm / 08.05.20

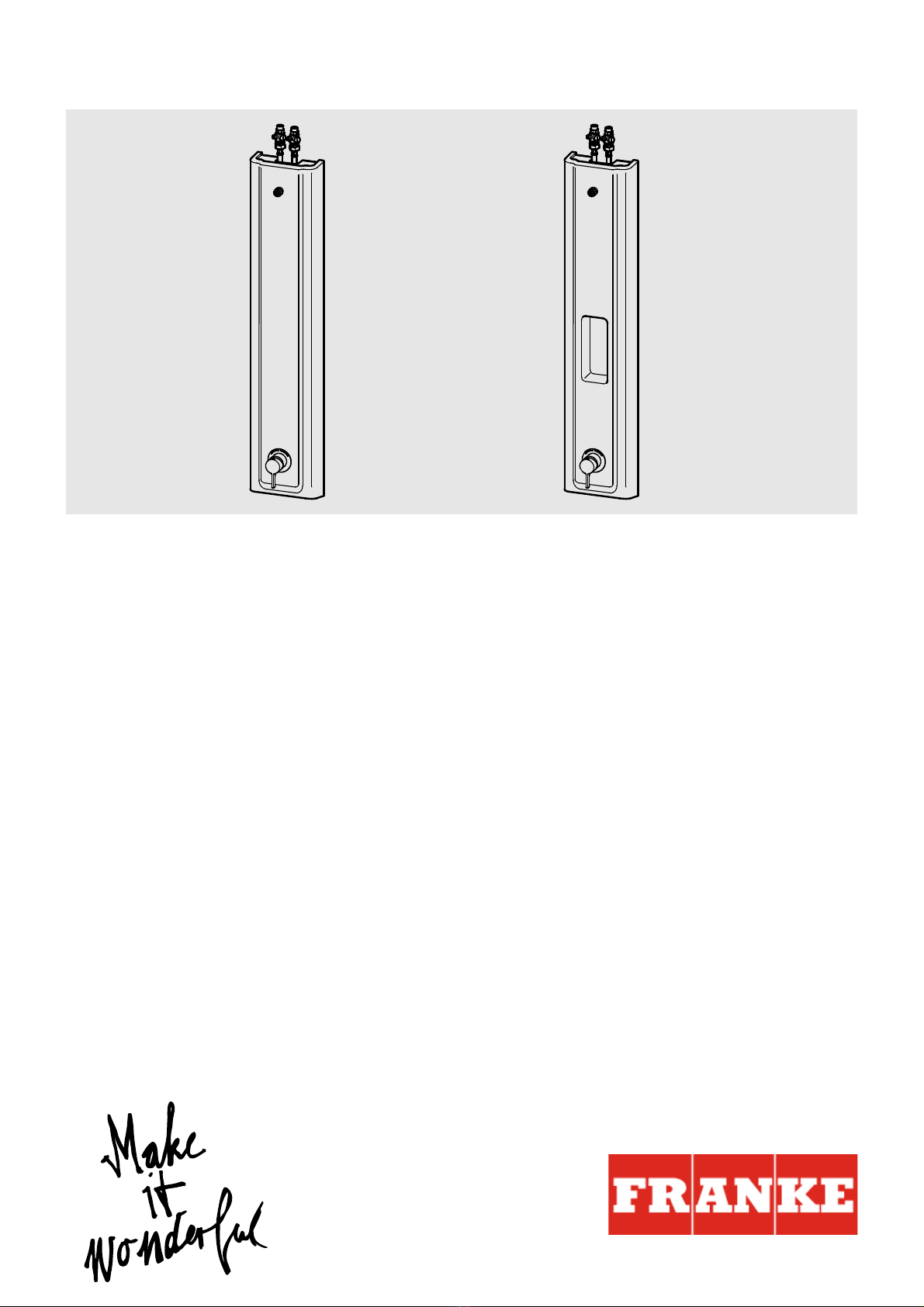

F5
F5LM2027 F5LM2029
2030056559 2030056561
7612982276200 7612982276187
DE Montage- und Betriebsanleitung Duschpaneel MIRANIT
EN Installation and operating instructions Shower panel MIRANIT
FR Notice de montage et de mise en service Panneau de douche MINRANIT
ES Instrucciones de montaje y servicio Panel de ducha de MIRANIT
IT Istruzioni per il montaggio e l'uso Pannello doccia MIRANIT
NL Montage- en bedrijfsinstructies douchepaneel MIRANIT
PL Instrukcja montażu i obsługi Panel natryskowy MIRANIT
SV Monterings- och driftinstruktion Dusch panel MIRANIT
CS Návod pro montáž a provoz Sprchový panel MIRANIT
FI Asennus- ja käyttöohje Suihkupaneeli MIRANIT
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 2 -
F5LM2027

- 3 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
F5LM2029

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►All work must be carried out in a
de-energised state.
►Alle Arbeiten im spannungsfreien Zustand
durchführen.
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►Der Duschkopf muß separat bestellt
werden.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
►
Technical data Technische Daten
►Minimum flow pressure 1.5 bar
►Maximum operating pressure 10 bar
►Recommended flow pressure 1.5-5 bar
►Volume flow at 3 bar flow pressure 9 l/min
►Volume flow bypass at 3 bar 3 l/min
►Thermostatic scald-protection in
compliance with DIN EN 1111, pre-set to a
maximum of 43 °C.
►maximum operating temperature
- continuous operation 70 °C
- short-term (<10 min) 80 °C
►Mindestfließdruck 1,5 bar
►Maximaler Betriebsdruck 10 bar
►Empfohlener Fließdruck 1,5-5 bar
►Volumenstrom bei 3 bar Fließdruck
9l/min
►Volumenstrom Bypass Thermische
Desinfektion bei 3 bar 3 l/min
►Thermostatischer Verbrühungsschutz laut
DIN EN 1111, fest eingestellt auf 43 °C.
►maximale Betriebstemperatur
- Dauerbetrieb 70 °C
- Kurzzeit (<10 min) 80 °C
EN
DE

- 5 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Wszystkie prace przeprowadzaćpo
odłączeniu zasilania elektrycznego.
►Genomför alla arbeten i spänningslöst
tillstånd.
►Przed instalacjąprzepłukaćrury!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
►►
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,5 bar ►Minsta hydrauliska tryck 1,5 bar
►Maximalt drifttryck 10 bar
►Rekommenderat hydrauliskt tryck 1,5-5 bar
►Volymstrom vid 3 bar hydrauliskt tryck
9 l/min
►Volymstrom Bypass vid 3 bar 3 l/min
►Termostatiskt skållningsskydd enligt
DIN EN 1111, förinställt på högst 43 °C.
►Maximal driftstemperatur
- Kontinuerlig drift 70 °C
- Kort tid (< 10 min) 80 °C
►Maksymalne ciśnienie robocze 10 barów
►Zalecane ciśnienie przepływu 1,5-5 barów
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 9 l/min
►Objętościowe bypass przepływu przy
3 barów 3 l/min
►Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111,
wstêpnie ustawione na maksymalnie
43 °C.
►Maksymalna temperatura eksploatacji
- Praca sta ł a 70 °C
- Czas krótki (<10 min) 80 °C
PL
SV

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 6 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Effectuez tous les travaux quand le
dispositif est hors tension.
►Veškeré práce vykonávejte ve stavu bez
napětí.
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►►
Données techniques Technické údaje
►Pression dynamique minimale 1,5 bar ►Minimální průtočný tlak 1,5 bar
►Maximální provozní tlak 10 bar
►Doporučený průtočný tlak 1,5-5 bar
►Prùtok pøi prùtoèném tlaku 3 bar 9 l/min
►Průtok bypass při 3 baru 3 l / min
►Termostatická ochrana proti opaøení podle
normy DIN EN 1111 pøednastavená na
maximálnì 43 °C.
►Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
►Pression de service maximale 10 bars
►Pression dynamique recommandée
1,5-5 bars
►Débit volumique pour 3 bars de pression
dynamique 9 l/min
►Débit volumique bypass pour 3 bars 3 l/min
►Protection thermostatique contre les
échaudures selon DIN EN 1111, préréglée
sur max. 43 °C.
►Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
FR
CS

- 7 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
►Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
►►
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,5 bar ►Vähimmäisvirtauspaine 1,5 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1,5-5 bares ►Suositeltava virtauspaine 1,5-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 9 l/min
►Tilavuusvirta 3 barin virtauspaineella
9 l/min
►Flujo volumétrico bypass con 3 bares de
presión de flujo 3 l/min
►Tilavuusvirta Ohitus 3 barin
virtauspaineella 3 l/min
►Protección termostática frente a
escaldaduras según DIN EN 1111,
preajustada de fábrica a un máximo de
43 °C.
►Standardin DIN EN 1111 mukainen,
termostaatilla toimiva palovammasuojaus,
esiasetuksena enintään 43 °C.
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Eseguire tutti i lavori fuori tensione.
►Sciacquare le tubazioni prima di installare!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
►Выполняйтевсе работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
►►
ES
FI
IT
RU

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 8 -
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,5 bar ► Минимальный гидравлический напор
1,5 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1,5-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 9 л/мин
►Объёмныйрасход при Байпас 3 бар
3 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111,
по умолчанию отрегулированная
максимум на 43 °C.
►
М аксимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1,5-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 9 l/min
►Portata volumetrica bypass a 3 bar 3 l/min
►Protezione antiscottatura termostatica
secondo DIN EN 1111, preimpostata al
max. a 43 °C.
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Alle werkzaamheden in spanningsloze
toestand uitvoeren.
►Voor installatie buisleidingen spoelen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,5 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1,5-5 bar
►Volumestroom bij 3 bar dynamische druk
9l/min
►Volumestroom Bypass bij 3 bar 3 l/min
►Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111,
vooringesteld op maximaal 43 °C.
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
NL

- 9 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
www.franke.com

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 10 -

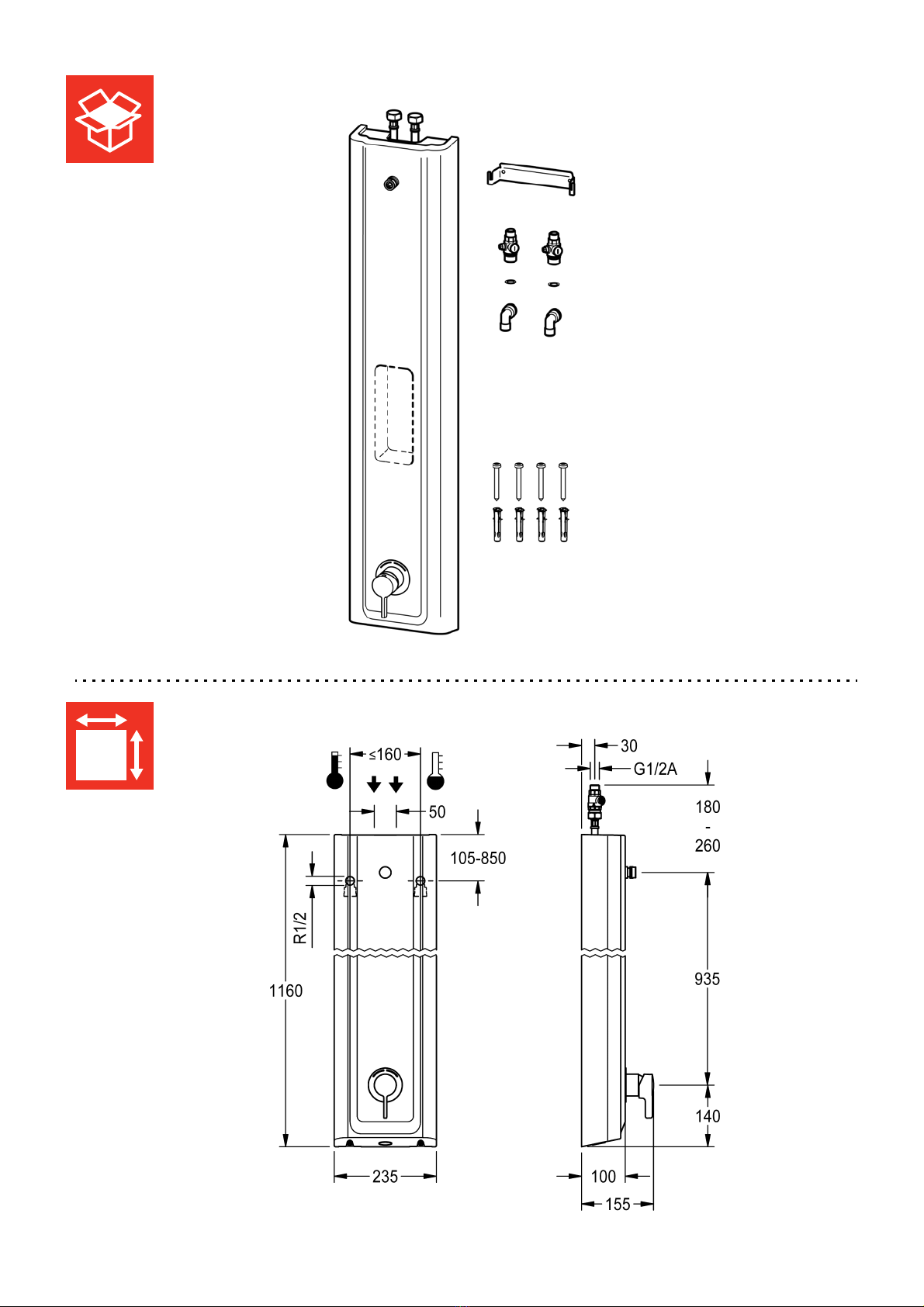

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
24 mm 5mm
29 mm 8mm
TX 25
1
50
III
120-160
1.1
1.2
2
2,14 m - 2,34 m
2.1 2.2 2.3

- 11 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
3
4
4.1 4.2 4.3
5 6

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 12 -
7
8

- 13 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
21

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 14 -
3. Hygienespülung nachrüsten
EN Retrofit hygiene flush NL Hygiënespoeling monteren CS Dodatečné vybavení hygienickým
proplachováním
FR Montage ultérieur du rinçage
hygiénique
PL Doposażyćpłukanie
higieniczne FI Hygieniahuuhtelun jälkivarustelu
ES Reequipar el enjuague
higiénico
SV Eftermontera hygienspolning RU Дооснащение гигиенической
промывки
IT Montaggio successivo del lavaggio igienico
EN Not included in scope of delivery DE nicht Lieferumfang
PL poza zakresem dostawy SV ngår ej i leveransen
FR non compris dans la livraison CS Není součástí dodávky
ES no forma parte del volúmen de suministro FI ei kuulu toimitukseen
IT Non compreso nella fornitura RU He входит вобъём поставки
NL niet bij levering inbegrepen
13.

- 15 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
4. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
7. 8.
9. 10.

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 16 -
5. Paneel abnehmen
EN NL CS
FR PL FI
SV RU
ES IT
5mm TX 25
1 2
3 4
5

- 17 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
6. Paneel montieren
EN NL CS
FR PL FI
ES SV RU
IT
5mm TX 25
1 2
3

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 18 -
7. Siebe wechseln
EN Replace the filters NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
5mm
5.
1 2
34
6.

- 19 -
ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
8. Mischereinsatz wechseln
EN Replacing the mixer insert NL Mengstuk vervangen CS Výměna vložky mísicího zařízení
FR Changer l’élément du
mélangeur
PL Wymienićwkładkęmieszacza FI Vaihda sekoitinlisäkappale
ES Cambiar elemento mezclador SV Byta blandarinsats RU Замена прокладки смесительного
устройства
IT Sostituire l'inserto del miscelator
36 mm
2,5 mm
5mm
1 2
5.
3 4
5 6 7

ZMI_001_2030056559-F5LM2027_#SALL_#AQU_#V1.fm
- 20 -
8
109
10 Nm
11 12 13
11
6.
