Franke Eos Neo EOS-PD-316 User manual

Eos Neo
EN Installation manual Kitchen Faucet
ES Manual de instalación Grifo de cocina
FR Manuel d‘installation Robinet de cuisine
EOS-PD-316 EOS-PD-304 EOS-PR-304 EOS-BR-304 EOS-PD-IBK
EOS-PR-IBK EOS-BR-IBK EOS-PD-GLD EOS-PR-GLD EOS-BR-GLD

3
EN
Table of contents
Overview 4
Contents in box 4
Technical data 5
Installation instructions 5
Cleaning and maintenance 7
Replacing the cartridge 7
General maintenance 7
Spare/replacement list
EOS-PD-316 / 304 / IBK / GLD
and EOS-PR-304 / IBK / GLD 8
Spare/replacement list
EOS-BR-304 / IBK / GLD 9

4
EN
Overview
Contents in box
EOS-PD-316 / 304 / IBK / GLD
EOS-PR-304 / IBK / GLD EOS-BR-304 / IBK / GLD
Note: Contact us immediately if you see inconsistencies.
phone: [phone]
website: www.franke.us/ks
e-mail: [e-mail]
1. Faucet Assembly
2. Rubber O-Ring
3. Rubber Washer
4. Plastic Flange
5. Fixing Plate
6. Fixing Nut
7. Supply Hoses
8. Weight
1
2
3
4
5
6
8
7
1
2
4
5
6
3
7

5
EN
Technical data
Installation instructions
1. Remove all contents from the package
and check for completeness.
2. Turn o water supply.
3. Remove Faucet (1) and hardware from
its protective packaging - faucet comes
assembled. Remove xing hardware.
4. Cut mounting hole 1-3/8‘‘ in diameter
(35 mm) in the desired position (if one
isn‘t available).
5. Ensure Rubber O-Ring (2) is in place in
the Faucet Base (1) (g. 2A).
6. Insert the Faucet into the hole, hoses
rst (g. 2B).
Attention: Rubber O-Ring (2) should
be sitting between the countertop and
faucet base.
Do not use putty or other sealant at this
location.
Notes: Solid surface installation: The
countertop mounting surface needs to
be at and free of debris; otherwise the
faucet may not sit properly and could
leak.
7. Install the mounting hardware to the
mounting shank of the Faucet Base (1)
underneath the mounting surface in
the following order: Rubber Washer (3),
Plastic Flange (4) and Fixing Plate (5)
(g. 2B).
7 Nm
2
2B
2A
1
2
3
4
5
6
Operating data Value
Operating pressure (ideal) 60 PSI 4 bar 400 kPa
Operating pressure (max.) 115 PSI 8 bar 800 kPa
Operating pressure (min.) 30 PSI 2 bar 200 kPa
Water temperature (ideal) 140°F 60°C
Water temperature (max.) 158°F 70°C
Hole Size For Faucet 1 3/8“ 35 mm
Certies this faucet complies with ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN
61-2020 (AB100 compliant, Q<1 ) & NSF 372. The faucet also complies with water usage
requirements of the California Energy Commission and the US Department of Energy.

6
EN
8. Secure the faucet by tightening the
Fixing Nut (6) onto the mounting shank
of the Faucet Base (1) and tightening
the screws in Fixing Nut (6) (g. 2B).
Attention: For EOS-BR-304 - skip to
Step11.
9. Connect Spray Hose (7.1) to Spray
Supply Hose (7.2) (g. 2C).
2C
7.1
7.2
10. Attach the Weight (8) to the Spray Hose
(7) approximately 2” (50 mm) above the
bend in the bottom of the Spray Hose
(g. 2D).
11. Connect the Flexible Supply Hoses (9)
to the water supply in the home (g. 2E).
2E 99
12. For EOS-PD-304 and EOS-PR-304,
remove Aerator (10) using the Aerator
Key (11) (g. 2F).
EOS-BR-304, remove Aerator (10) by
unscrewing the Aerator Cap (12) by
hand (g. 2G).
2G
10
12
2F
10
11
13. Turn on water, ush the faucet and
Aerator (10) to remove any debris and
check for leaks (g. 2H).
2H
14. Reinstall the Aerator (10) and ensure
everything is functioning properly.
2D
7
8
2” 2I
10
10

7
EN
Cleaning and maintenance
Replacing the cartridge
1. Shut o the water supply to the faucet.
2. Turn on the faucet briey to relieve any
pressure inside the faucet.
3. Move the faucet handle to the “OFF”
position.
4. Remove the set screw from the Handle
Assembly (A) using a 2.5 mm
Hex Key.
5. Pull the Lever Handle (A) from faucet
body.
6. Unscrew the Cartridge Cap (B) from
faucet body.
7. Unscrew the Cartridge Lock Nut (C).
8. Lift Ceramic Disc Cartridge (D) from
the body and repalce it with a new one.
Ensure the two lugs on bottom of the
cartridge sit properly in the allocated
holes at the base of the body.
9. Re-assemble faucet in reverse order.
10. Test for leakage.
General maintenance
Clean aerator periodically for any buildup.
Do not use harsh detergents, solvents,
chemical agents, especially CHLORINE,
or metallic sponges as these can damage
the surface nish. Clean only with a soft
sponge and soapy water.
Do not store chemicals or cleaning
agents in the immediate vicinity of the
faucet and connection hoses. Chemical
vapors could cause damage.
Attention! For outdoor installation
product must be protected from
freezing temperatures. Disconnect
hot and cold supply hoses from home,
open the handle to drain out all water.
Disconnect spray hose and ensure all
water is removed from spray hose/
spray head. Cover faucet with protective
covering to keep warm.
30mm
106 in-lbs
2.5 mm
A
B
C
D

8
EN
Spare/replacement list
EOS-PD-316 / 304 / IBK / GLD
and EOS-PR-304 / IBK / GLD
1F4202* Handle Assembly
2F206502 Cartridge
3F3319* Spray Head Assembly
4F3320 Hot&Cold Supply Hose
5F3321 Pull Out Spray Hose
6F4203 Fastening Set
*Must specify nish.
2
1
4
5
3
6

9
EN

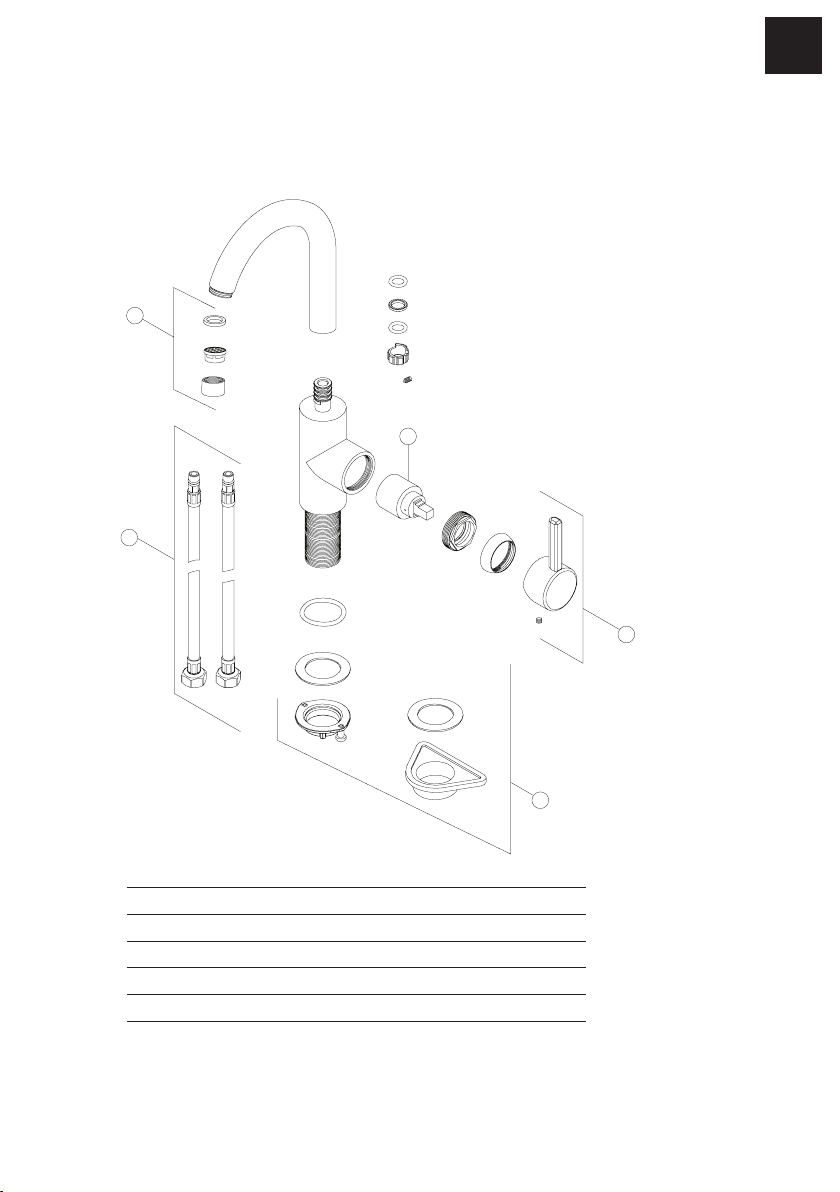

Spare/replacement list
EOS-BR-304 / IBK / GLD
1F4202* Handle Assembly
2F206502 Cartridge
3F3322* Aerator and O-Ring
4F3320 Hot&Cold Supply Hose
5F4203 Fastening Set
*Must specify nish.
1
5
4
3
2

10
EN
For any further information about our products, about the installation of them or about
the warranty please contact our customer service department:
Franke Kitchen Systems
North America, LLC
800 Aviation Parkway
Smyrna, TN 37167, USA
Phone: [phone]
[e-mail]
Franke Kindred Canada Ltd.
1000 Franke Kindred Way
Midland, ON LR4 4K9
Phone: [phone]
[e-mail]
Warranty website: https://www.franke.com/us/en/hs/support/warranty.html

11
ES
Índice
Información general 12
Contenido de la caja 12
Datos técnicos 13
Instrucciones de instalación 13
Limpieza y mantenimiento 15
Sustitución del cartucho 15
Mantenimiento general 15
Lista de partes/refacciones
EOS-PD-316 / 304 / IBK / GLD
y EOS-PR-304 / IBK / GLD 16
Lista de partes/refacciones
EOS-BR-304 / IBK / GLD 17

12
ES

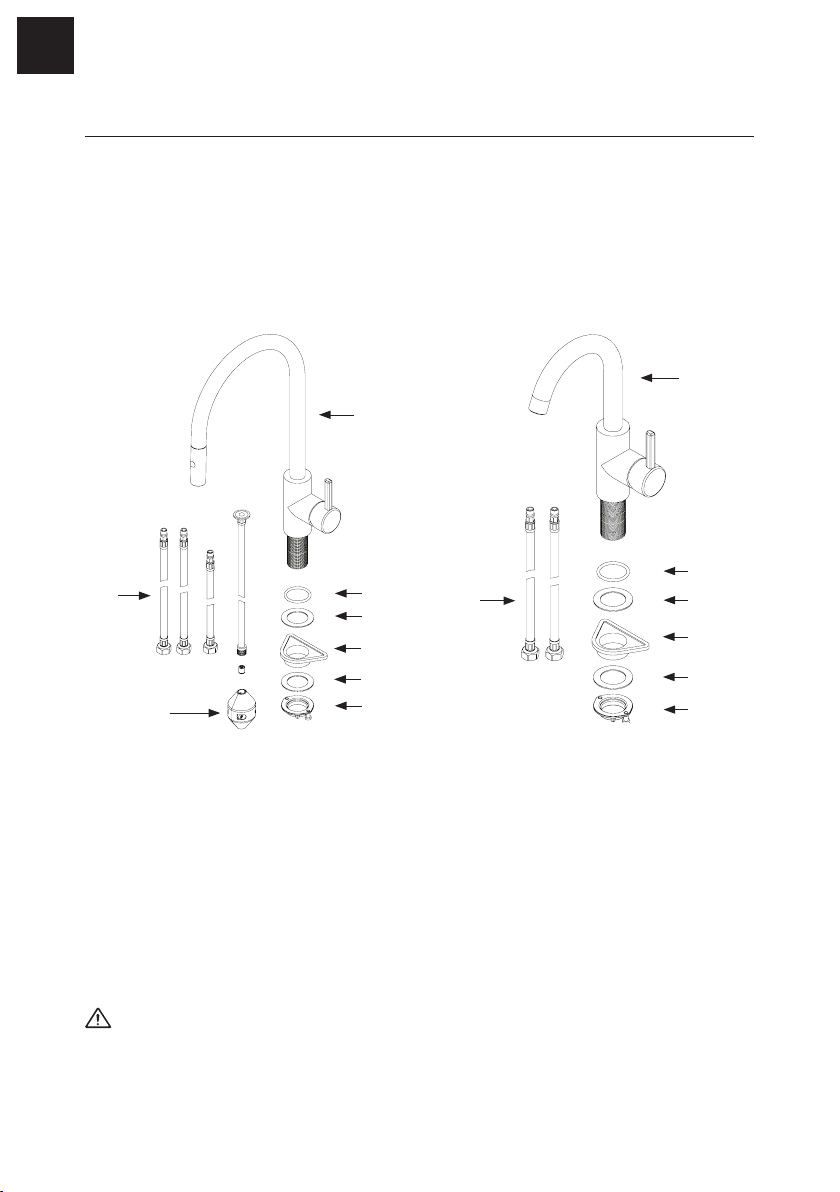

Información general
Contenido de la caja
EOS-PD-316 / 304 / IBK / GLD
EOS-PR-304 / IBK / GLD
EOS-BR-304 / IBK / GLD
Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.
teléfono: 1- 800-626-5771
internet: www.franke.us/ks
correo electrónico: ks-customerservic[email protected]
1. Conjunto de la llave
2. Empaque de goma
3. Rondana de hule
4. Brida de plástico
5. Placa de jación
6. Tuerca de jación
7. Mangueras de suministro
8. Peso
1
2
3
4
5
6
8
7
1
2
4
5
6
3
7

13
ES

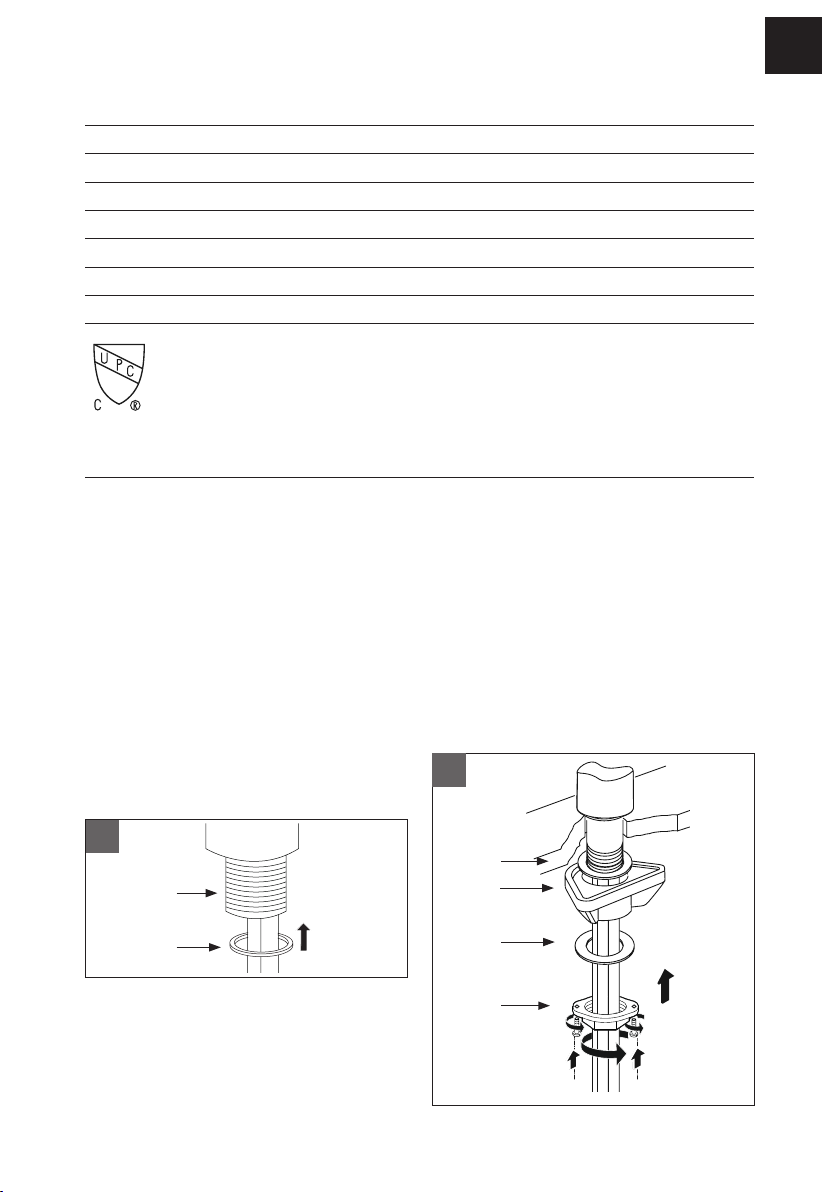

Datos técnicos
Instrucciones de instalación
1. Saque todo el contenido de la caja y
compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Retire el grifo (1) y el hardware de
su embalaj protector - el grifo viene
ensamblado. Retire el hardware de
jación.
4. Realice una perforación de 1 3/8“ de
diámetro (35 mm) en la supercie de
montaje deseada (si no se encuentra
una disponible).
5. Asegúrese de que el empaque de
goma (2) se encuentre colocado en la
base de la llave (1) (g. 2A).
6. Inserte la llave en la perforación,
introduciendo primero las mangueras
(g. 2B).
Atención: El empaque de goma (2) debe
quedar asentado entre la cubierta y la
base de la llave.
No use masilla ni ningún otro sellador en
este lugar.
Notas: Instalación en una supercie
sólida: la supercie de montaje en la
cubierta debe ser plana y estar libre de
elementos extraños o, de lo contrario,
la llave podría no quedar asentada
adecuadamente y tener fugas.
7 Nm
2
2B
2A
1
2
3
4
5
6
Datos de operación Valor
Presión de operación (ideal) 60 PSI 4 bar 400 kPa
Presión de operación (máx.) 115 PSI 8 bar 800 kPa
Presión de operación (mín.) 30 PSI 2 bar 200 kPa
Temperatura del agua (ideal) 140°F 60°C
Temperatura del agua (máx.) 158°F 70°C
Tamaño de la perforación para la llave 1 3/8“ 35 mm
Certica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020
(AB100 sumiso, Q<1 ) & NSF 372. La llave también cumple con los requisitos de uso del agua
de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

14
ES
7. Instale los accesorios de montaje en
el vástago de montaje de la base de la
llave (1) por debajo de la supercie de
montaje en el siguiente orden: rondana
de hule (3), brida de plástico (4) y placa
de jación (5) (g. 2B).
8. Asegure la llave apretando la tuerca
de jación (6) en el vástago de montaje
de la base de la llave (1) y apriete los
tornillos en la tuerca de jación (6)
(g. 2B).
Atención: Para EOS-BR-304 , ir al paso 11.
9. Conecte la manguera de rocío (7.1) a la
manguera de suministro de rocío (7.2)
(g. 2C).
2C
7.1
7.2
10. Conecte el peso (7) a la manguera de
rocío (8) aproximadamente 2“ (50 mm)
por encima de la curva en la parte
inferior de la manguera de rocío (g. 2D).
11. Conecte las mangueras de suministro
exibles (9) al suministro de agua de
la casa (g. 2E).
2E 99
12. Para EOS-PD-304 y EOS-PR-304
remueva el aireador (10) con la llave
para el aireador (11) (g. 2F).
Para EOS-BR-304, remueva el aireador
(10) desenroscando con la mano el
capuchón del aireador (12) (g. 2G)
2G
10
12
2F
10
11
13. Abra la llave, deje correr el agua para
remover cualquier elemento extraño de
la llave y el aireador (10) y compruebe
que no haya fugas (g. 2H).
2H
14. Vuelva a colocar el aireador (10) y
asegúrese de que todo funcione
correctamente.
2”
2D
7
8
2I
10
10

15
ES

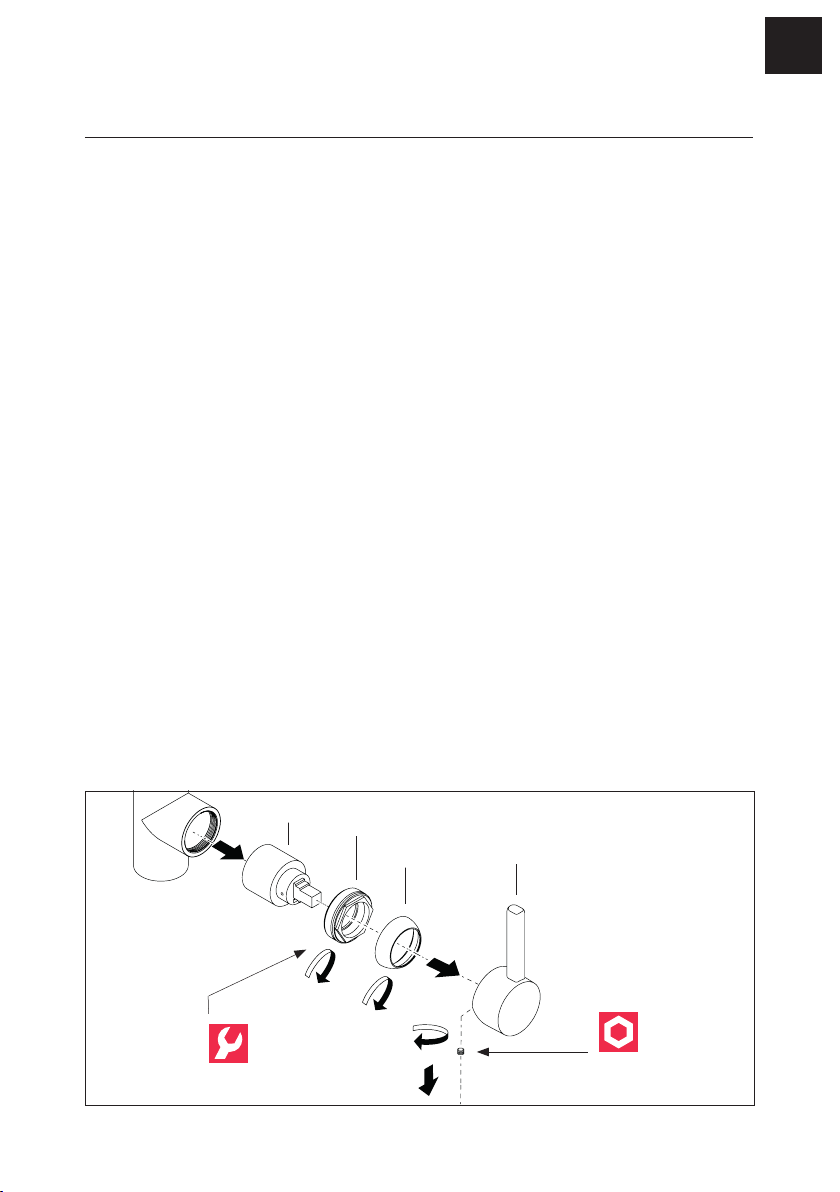

Limpieza y mantenimiento
Sustitución del cartucho
1. nterrumpa el suministro de agua
a la llave.
2. Abra momentáneamente la llave para
liberar cualquier presión residual en el
interior de la llave.
3. Gire la palanca de la llave a la posición
de „CERRADO“.
4. Remueva el tornillo de ajuste del
conjunto de la palanca (A) con una llave
hexagownal de 2,5mm.
5. Hale la palanca (A) desde el cuerpo de
la llave.
6. Desenrosque el capuchón del cartucho
(B) del cuerpo de la llave.
7. Desenrosque la tuerca de jación del
cartucho (C).
8. Extraiga el cartucho de disco cerámico
(D) del cuerpo y sustitúyalo por uno
nuevo. Asegúrese de que las dos
lengüetas de la base del cartucho
embonen adecuadamente en los
agujeros de la parte inferior del cuerpo.
9. Vuelva a ensamblar la llave siguiendo
los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.
Mantenimiento general
Limpie periódicamente el aireador
para eliminar cualquier acumulación de
residuos.
No use detergentes fuertes, disolventes,
agentes químicos, especialmente
CLORO, ni esponjas metálicas, ya
que pueden dañar el acabado de la
supercie. Limpie solamente con una
esponja suave y agua jabonosa.
No guarde productos químicos ni
agentes de limpieza en las inmediaciones
de la llave y sus mangueras de conexión.
Los vapores químicos podrían causar
daños.
Atención! Para la lnstalaclón en
exterlores, el prod.ucto debe estar
protegido contra temperaturas
heladas. Desconecte de la casa las
mangueras de suministro de agua fria y
caliente, abra la manija para vaciar toda
el agua. Cubra el grifo con una cubierta
protectors para mantenerlo caliente.
2.5 mm
30mm
106 in-lbs
B
C
D
A

16
ES
Lista de partes/refacciones
EOS-PD-316 / 304 / IBK/ GLD
y EOS-PR-304 / IBK/ GLD
1F4202* Conjunto de palanca
2F206502 Cartucho
3F3319* Conjunto del cabezal de rocío
4F3320 Manguera de suministro en caliente y frío
5F3321 Manguera deslizable de rocío
6F4203 Set de jación
*Debe especi car el acabado
2
1
4
5
3
6

17
ES
Lista de partes/refacciones
EOS-BR-304 / IBK / GLD
1F4202* Conjunto de palanca
2F206502 Cartucho
3F3322* Aireador y empaque
4F3320 Manguera de suministro en caliente y frío
5F4203 Set de jación
*Debe especi car el acabado
1
5
4
3
2

18
ES
Para cualquier información adicional acerca de nuestros productos, acerca de la
instalación o de la garantía, póngase en contacto con nuestro departamento de
servicio al cliente:
Franke Home Solutions
North America, LLC
800 Aviation Parkway
Smyrna, TN 37167, USA
Teléfono: 1-800-626-5771
[email protected]
Franke Kindred Canada Ltd.
1000 Franke Kindred Way
Midland, ON LR4 4K9
Teléfono: 1-866-687-7465
HS-Warranty.[email protected]
Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html

19
FR
SOMMAIRE
Vue d‘ensemble 20
Contenu de l‘emballage 20
Caractéristiques techniques 21
Instructions d‘installation 21
Nettoyage et entretien 23
Remplacement de la cartouche 23
Entretien général 23
Liste des pièces de rechange/de remplacement
EOS-PD-316 / 304 / IBK / GLD
et EOS-PR-304 / IBK / GLD 24
Liste des pièces de rechange/de remplacement
EOS-BR-304 / IBK / GLD 25

20
FR
Vue d‘ensemble
Contenu de l‘emballage
EOS-PD-316 / 304 / IBK / GLD
EOS-PR-304 / IBK / GLD EOS-BR-304 / IBK / GLD
Remarque: Veuillez nous contacter immédiatement en cas d‘incohérences.
Téléphone: 1 - 800-626-5771
Site Web: www.franke.us/ks
Courriel: [e-mail]
1. Assemblage des Robinets
2. Joint torique en caoutchouc
3. Rondelle en caoutchouc
4. Bride plastique
5. Plaque de xation
6. Écrou de serrage
7. Flexibles d‘alimentation
8. Poids
1
2
3
4
5
6
8
7
1
2
4
5
6
3
7
