Franke F5 F5EF3010 User manual

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm / 24.09.21
F5
F5EF3010
2030067743
7612982301469
DE Montage- und Betriebsanleitung Urinal-Spülarmatur
EN Installation and operating instructions Urinal flush fitting
FR Notice de montage et de mise en service
ES Instrucciones de montaje y servicio
IT Istruzioni per il montaggio e l'uso Flussometro per orinatoio
NL Montage- en bedrijfsinstructies
PL Instrukcja montażu i obsługi
SV Monterings- och driftinstruktion urinalspolventil
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 2 -

- 3 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► The fitting must be operated only with
original mesh filters!
► Armatur nur mit original Sieb betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► Die Spannungsversorgung muss separat
bestellt werden.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► The power supply must be ordered
separately.
Technical data Technische Daten
► Minimum flow pressure 1 bar ► Mindestfließdruck 1 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Calculated flow rate 0,3 l/s
► Flushing flow 0,3 - 0,7 l/s
► Flush water volumes adjustable
► Supply voltage 6,75 / 12 V DC or
A3000 open
► Berechnungsdurchfluss 0,3 l/s
► Spülstrom 0,3 - 0,7 l/s
► Spülwasservolumen einstellbar
► Anschlussspannung 6,75 / 12 V DC oder
A3000 open
► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W
► Type of protection IP 59k (in assembled
condition)
► Schutzart IP 59k (im zusammengebauten
Zustand)
EN
DE

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać
po odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami!i!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Zasilanie elektryczne należy zamawiać
oddzielnie.
► Spola igenom rörledningarna före
installation!
► Använd armaturen endast med
originalsilar!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
► Spänningsförsörjningen måste beställas
separat.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1 bar ► Minsta hydrauliska tryck 1 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
►Przepływ obliczeniowy 0,3 l/s ► Beräknat genomflöde 0,3 l/s
► Strumień spłukujący 0,3 – 0,7 l/s ► Spolflöde 0,3 – 0,7 l/s
► Ilość wody spłukującej regulacją ► Spolvattenmängd Inställbart
► Napięcie przyłączeniowe 6,75 / 12 V DC
czy A3000 open
► Anslutningsspänning 6,75 / 12 V DC eller
A3000 open
► Pobór mocy 1,5 W ► Effektbehov 1,5 W
► Rodzaj ochrony IP 59k (w zmontowanym
stanie)
► Skyddsklass IP 59k (i hopsatt tillstånd)
PL
SV

- 5 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le dispo-
sitif est hors tension.
► Veškeré práce vykonávejte ve stavu bez
napětí.
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Provozovat armaturu jen s originálními
sítky!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► L’alimentation électrique doit être
commandée séparément.
► Napájení je nutno objednat zvlášť.
Données techniques Technické údaje
► Minimální průtočný tlak 1 bar
► Maximální provozní tlak 10 bar
►Výpočtový průtok 0,3 l/s
► Splachovací proud 0,3–0,7 l/s
► Objem splachovací vody nastavitelný
► Přípojné napětí 6,75 / 12 V DC nebo A3000
open
► Příkon 1,5 W
► Krytí IP 59k (ve smontovaném stavu)
► Pression dynamique minimale 1 bar
► Pression de service maximale 10 bars
►Débit théorique 0,3 l/s
► Flux de rinçage 0,3 – 0,7 l/s
► Volume de rinçage réglable
► Tension de raccordement 6,75 / 12 V DC
ou A3000 open
► Puissance absorbée 1,5 W
► Type de protection IP 59k (à l’état
assemblé)
FR
CS

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle jär-
jestelmälle.
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Käytä varusteet vain alkuperäisten sihtien!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Jännitesyöttö on tilattava erikseen.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
► La fuente de alimentación debe pedirse por
separado.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1 bar ► Vähimmäisvirtauspaine 1 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
►Caudal de cálculo 0,3 l/s ► Laskennallinen läpivirtaus 0,3 l/s
► Flujo de enjuague 0,3 – 0,7 l/s ► Huuhtelusuihku 0,3–0,7 l/s
► Volumen del agua de enjuague ajustable ► Huuhteluvesimäärä säädettävissä
► Verkkojännite 6,75 / 12 V DC tai
A3000 open
► Tehonkulutus 1,5 W
► Suojaustapa IP 59k (kootussa tilassa)
► Tensión de conexión 6,75 / 12 V DC o
A3000 open
► Consumo de potencia 1,5 W
► Modo de protección IP 59k (en estado
montado)
ES
FI

- 7 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► L'alimentazione di tensione doccetta va
ordinata a parte.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
► Источник питания заказывается
отдельно.
Specifiche tecniche
► Pressione idraulica min. 1 bar
► Pressione di esercizio max. 10 bar
►Portata nominale 0,3 l/s
► Flusso di lavaggio 0,3 – 0,7 l/s
► Volume dell'acqua di lavaggio
regolabile
► Tensione di allacciamento 6,75 / 12 V DC o
A3000 open
► Potenza assorbita 1,5 W
► Tipo di protezione IP 59k (Nello stato
montato)
Технические характеристики
► Минимальный гидравлический напор
1бар
► Максимальное рабочее давление
10 бар
► Расчетный расход 0,3 л/с
► Сливной поток 0,3–0,7 л/с
► Объем воды для слива регулируемый
► Напряжение питающей сети
6,75 / 12 В постоянного тока или
A3000 open
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 59k (в собранном
состоянии)
IT
RU

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 8 -

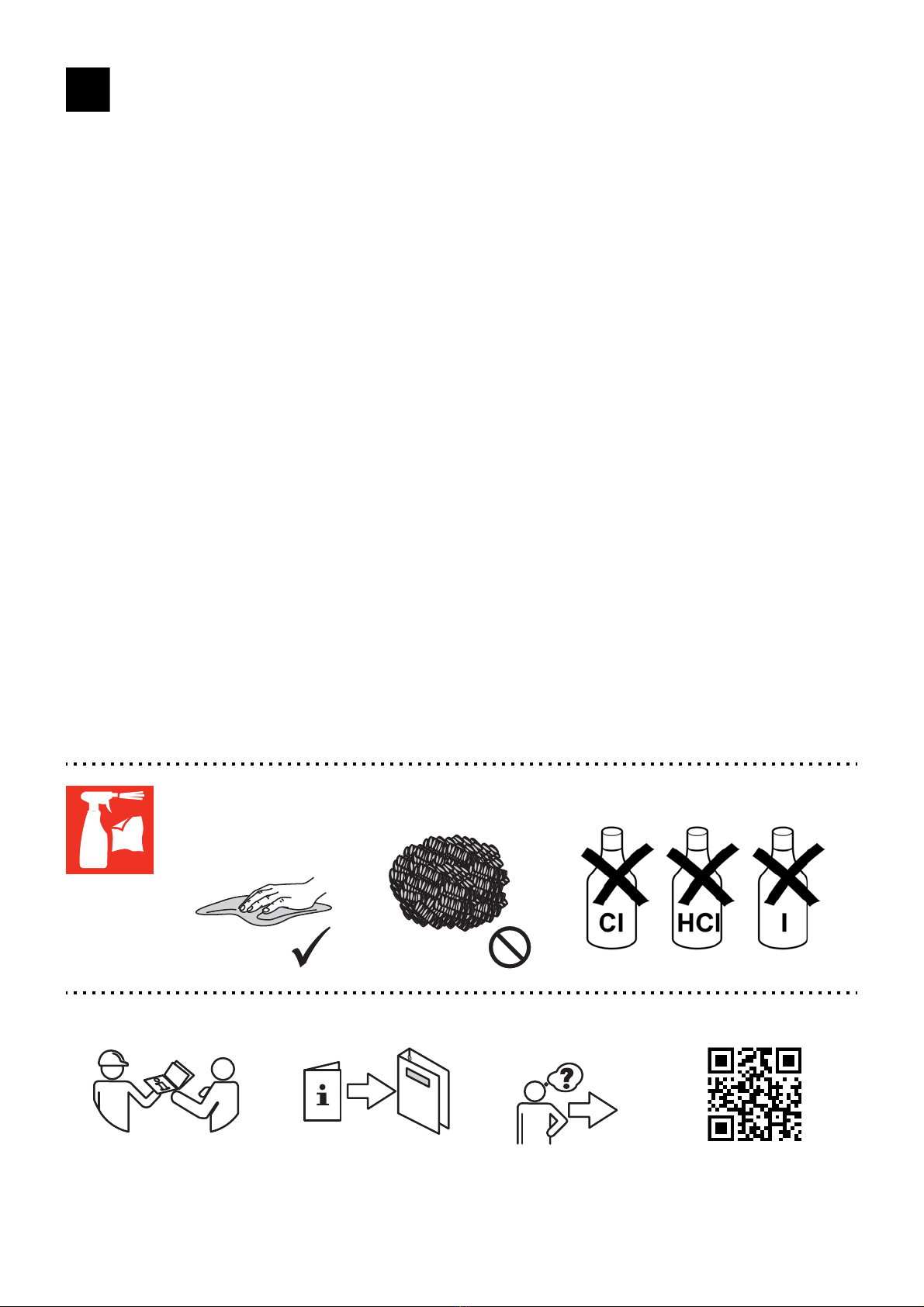

Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Armatuur alleen met originele zeven
gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
► De stroomvoorziening moet apart worden
besteld.
Technische gegevens
► Minimale dynamische druk 1 bar
► Maximale werkdruk 10 bar
►Berekeningsdebiet 0,3 l/s
► Spoelstroom 0,3 - 0,7 l/s
► Spoelwatervolume instelbaar
► Aansluitspanning 6,75 / 12 V DC of
A3000 open
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 59k (in gemonteerde
toestand)
NL
www.franke.com

- 9 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm

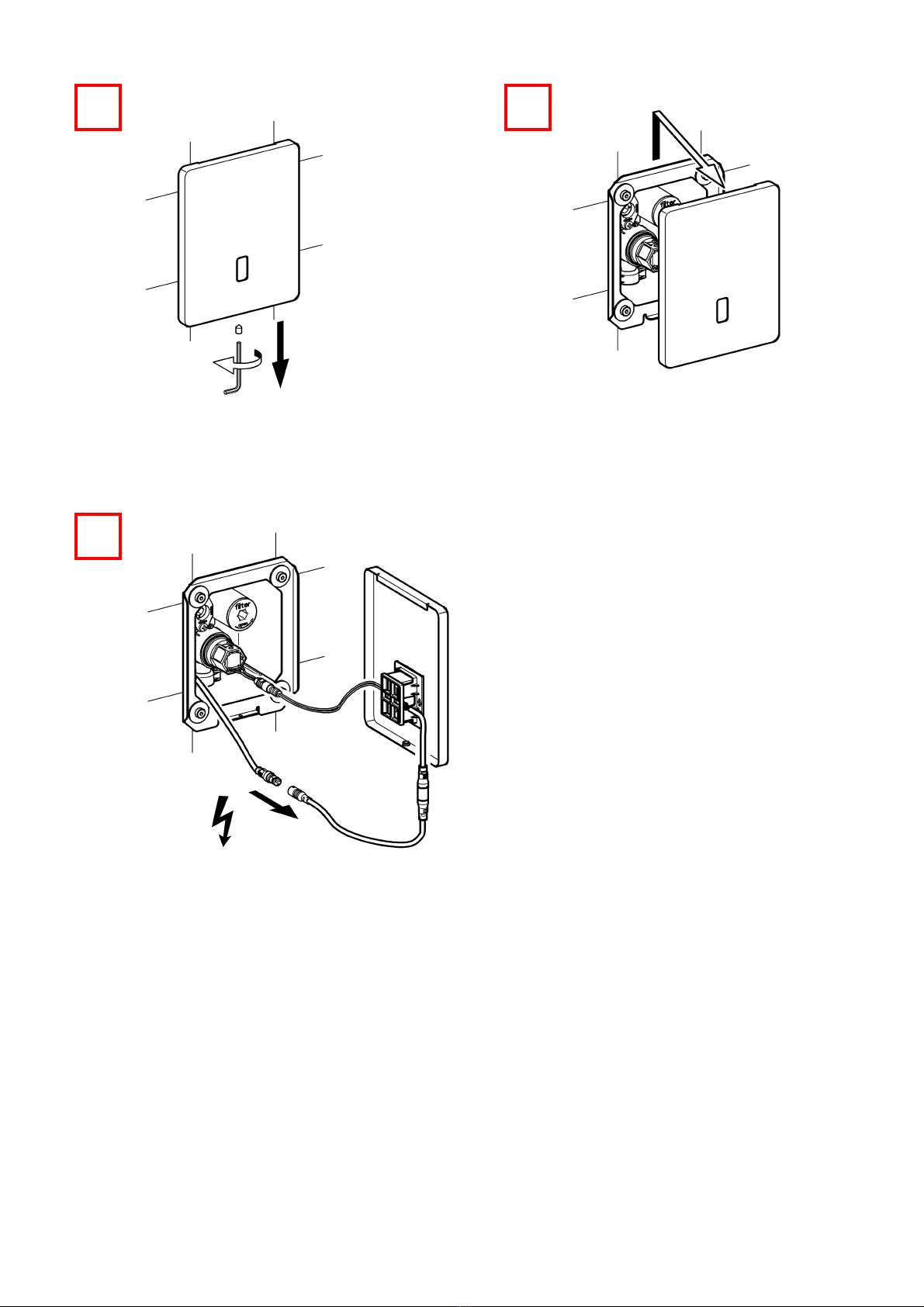

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
2,5 mm
3mm
8mm
1 2
3 4
5

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 10 -
III III
6
18.
18.
18.
+
+
7 8

- 11 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
9
10 11
18.
12

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 12 -
13
13.2 13.1
2x
14
15 16

- 13 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
>5 s 6 s

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 14 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
► Ensure open outlet.
► After 24h of non-use, water flows 6 s
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 6 s.
wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24 h Nichtbenutzung fließt 6 s
Wasser.
► Garantera fritt avlopp.
► Vatten flyter 6 s efter 24 timmars använd-
ningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 6 s. après 24 h de
non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 6 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante
24 horas, fluye agua durante 6 segundos.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
6 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per 6 s.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
6 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 6 s. water.
6 s24 h

- 15 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm

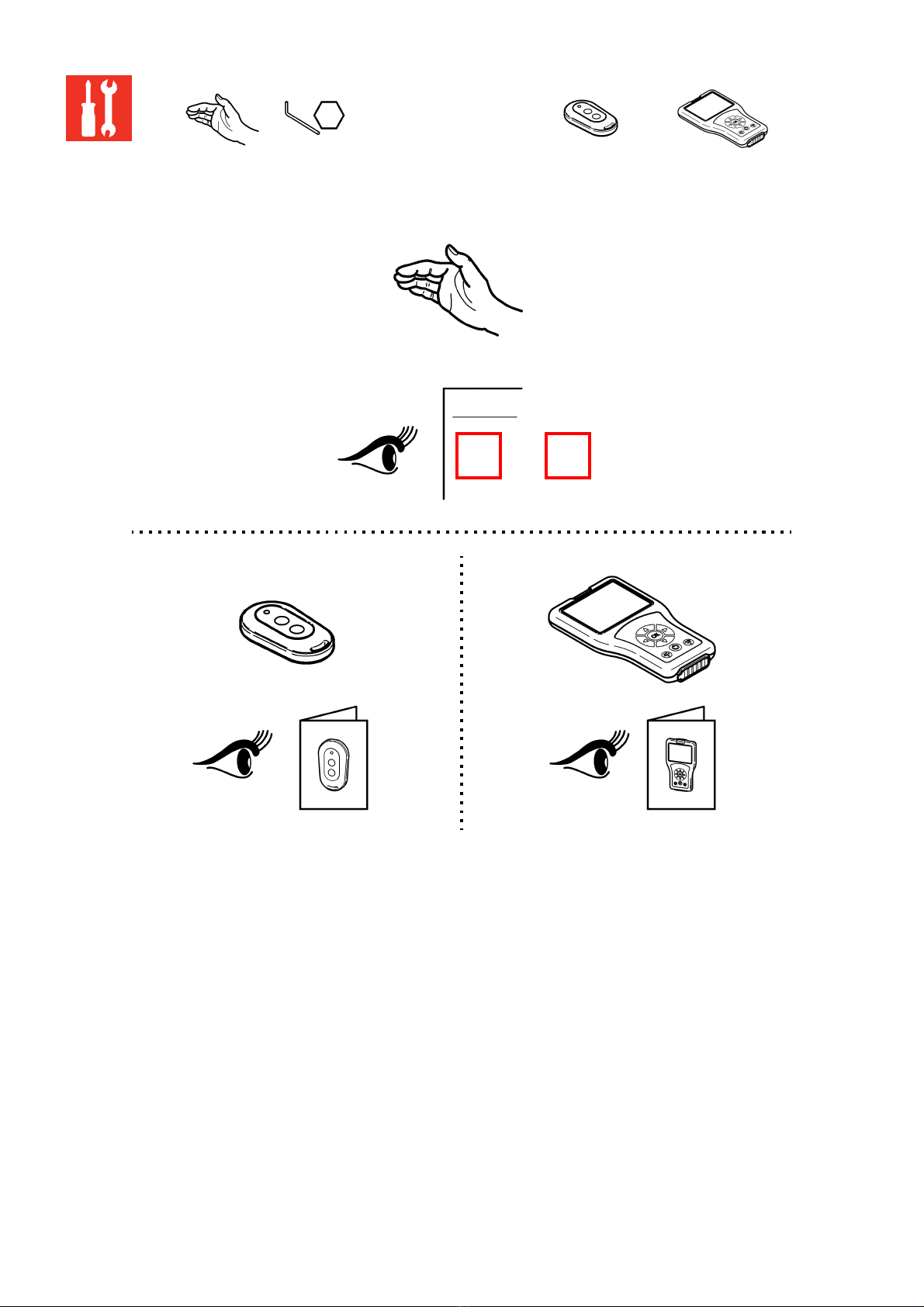

2,5 mm
–
1 8

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 16 -
1 2
3

- 17 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
4
60 s
B
A
1x
2x
6 s24 h
A
0 s0 h
B

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 18 -
>12 s
5
1x
6
7 8

- 19 -
ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
4. Armatur ausschalten
5. Reinigungsabschaltung einschalten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя
IT Disattivazione della rubinetteria
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínač pro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min
10s 10s

ZMI_001_2030067743-F5EF3010_#SALL_#AQU_#V2.fm
- 20 -
6. Erkennungs-Rückmeldung einschalten
EN Switch on detection feedback NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného
hlášení
Kytke tunnistuksen palaute päälle
FR Activation de la réponse
d'identification
PL Włączyć komunikat zwrotny
rozpoznania FI
ES Activar la confirmación de
detección
SV Slå på respons vid detektering RU Включить подтверждение
идентификации
IT Attivare feedback rilevamento
