Franke F3SM2001 User manual

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm / 06.02.19
F3
F3SM2001
2030036198
7612982238864
DE Montage- und Betriebsanleitung Selbstschluss-Wandbatterie
EN Installation and operating instructions Self-closing wall mixer
FR Notice de montage et de mise en service Mitigeur à fermeture automatique pour
montage mural
ES Instrucciones de montaje y servicio Grifo mural con cierre automático
IT Istruzioni per il montaggio e l'uso Rubinetteria da parete temporizzata
NL Montage- en bedrijfsinstructies Zelfsluitende wandkraan
PL Instrukcja montażu i obsługi Samozamykająca bateria ścienna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Itsesulkeutuva seinäventtiili
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 2 -

- 3 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system!
►Set the temperature stop after assembly
has been completed!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Vor Installation Rohrleitungen spülen!
►Nach erfolgter Montage den
Temperaturanschlag einstellen!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow at 3 bar flow pressure
15 l/min
►Volumenstrom bei 3 bar Fließdruck
15 l/min
►Flow duration 5 – 35 s adjustable ►Fließzeit 5 – 35 s einstellbar
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Po przeprowadzeniu montażu ustawić
ograniczenie temperatury!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Ställ in temperaturstoppet efter
installationen.!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 15 l/min
►Volymström vid 3 bar hydrauliskt tryck
15 l/min
►Czas przepływu 5 – 35 s z możliwością
ustawienia
►Flyttid 5 - 35 s inställbar
EN
DE
PL
SV

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 4 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Régler la butée de température après le
montage!
►Po montáži nastavte teplotní limit.!
►Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique pour 3 bars de pression
dynamique 15 l/min
►Průtok při průtočném tlaku 3 bar 15 l/min
►Durée d'écoulement 5 – 35 s réglable ►Doba průtoku nastavitelná 5 –35 s
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►¡Tras finalizar el montaje, ajustar el tope de
temperatura!
►Kun asennus on tehty, säädä
lämpötilarajoitin!
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Flujo volumétrico con 3 bares de presión
de flujo 15 l/min
►Tilavuusvirta 3 barin virtauspaineella
15 l/min
►Tiempo de corriente 5 – 35 s ajustable ►Juoksuaika 5 – 35 s säädettävissä
FR
CS
ES
FI

- 5 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►A montaggio avvenuto impostare il blocco
temperatura!
►Послепроизведенного монтажа
настроить температурный упор!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica a 3 bar di pressione
idraulica 15 l/min
►Durata di flusso impostabile da 5 – 35 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 15 л/мин
►Времяпротекания 5 – 35 сек.
регулируемое
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom bij 3 bar dynamische druk
15 l/min
►Stromingstijd 5 – 35 s instelbaar
IT
RU
NL

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 6 -

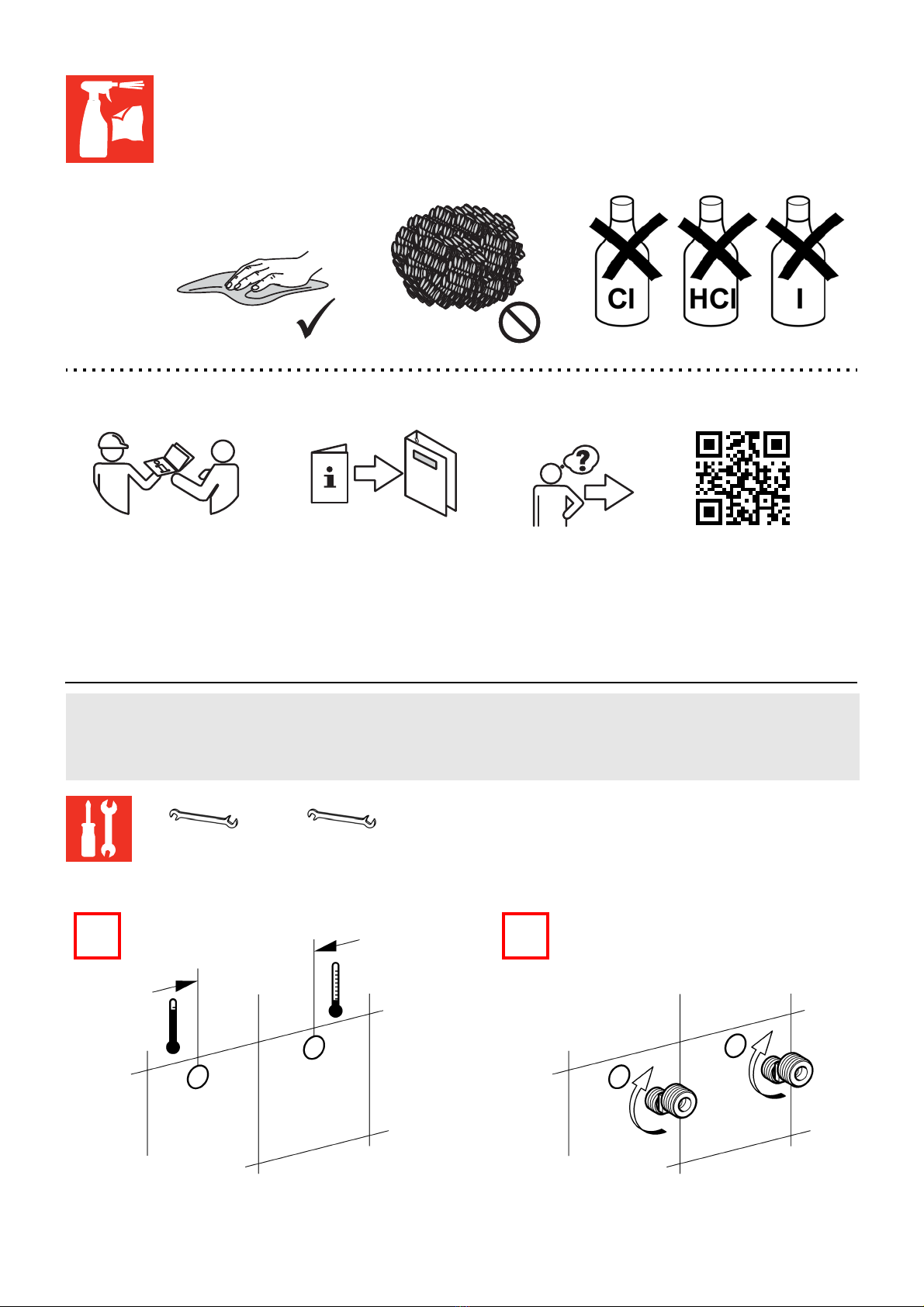

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
www.franke.com
30 mm17 mm
134 - 166
1 2

- 7 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
150
3 4
40 - 43
55 6
7

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 8 -

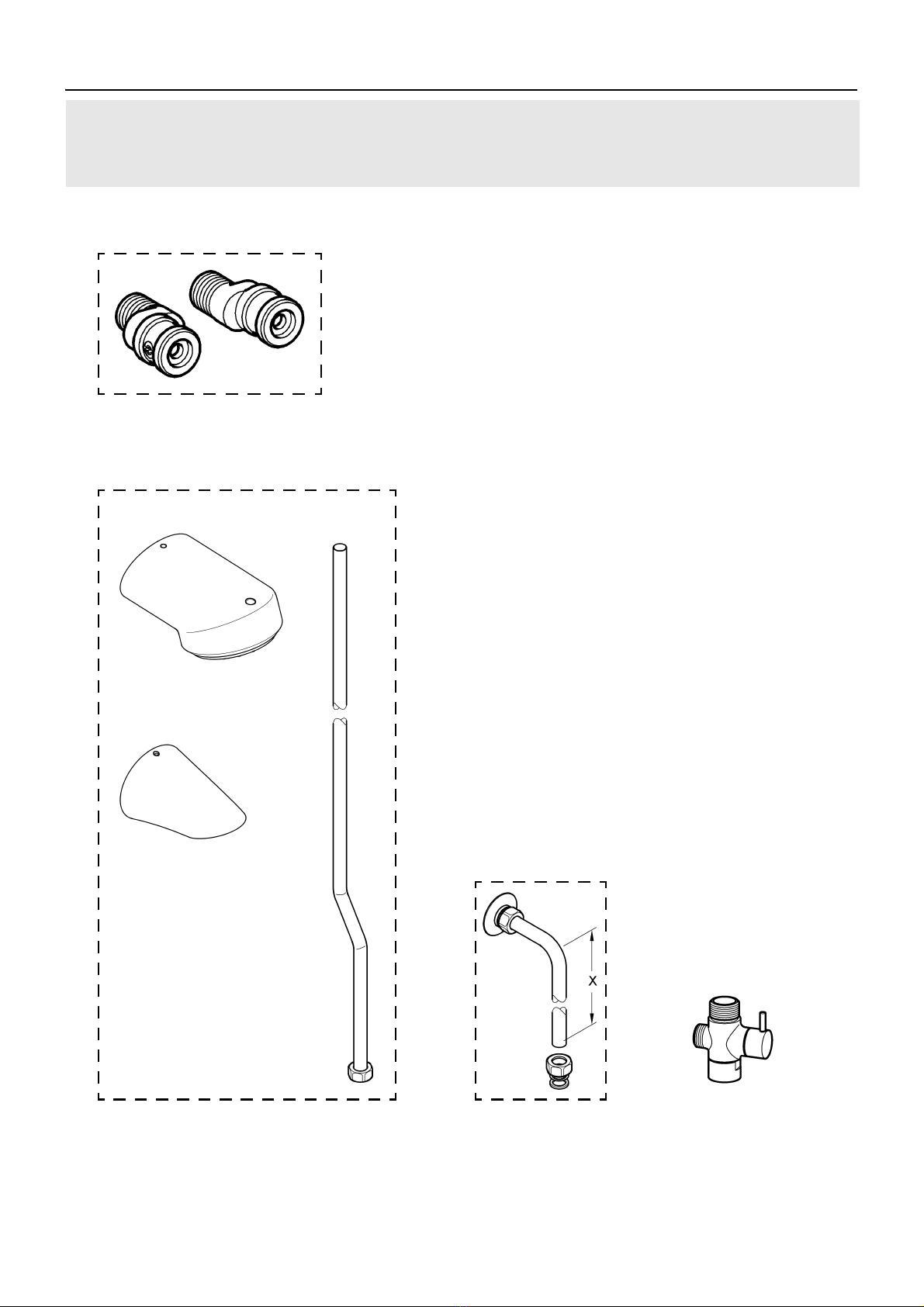

EN a) Not included in scope of delivery DE a) nicht Lieferumfang
PL a) poza zakresem dostawy SV a) ngår ej i leveransen
FR a) non compris dans la livraison CS a) Není součástí dodávky
ES a) no forma parte del volúmen de suministro FI a) ei kuulu toimitukseen
IT a) Non compreso nella fornitura RU a) He входит вобъём поставки
NL a) niet bij levering inbegrepen
A
B
A B
a)
a)
8
9

- 9 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm

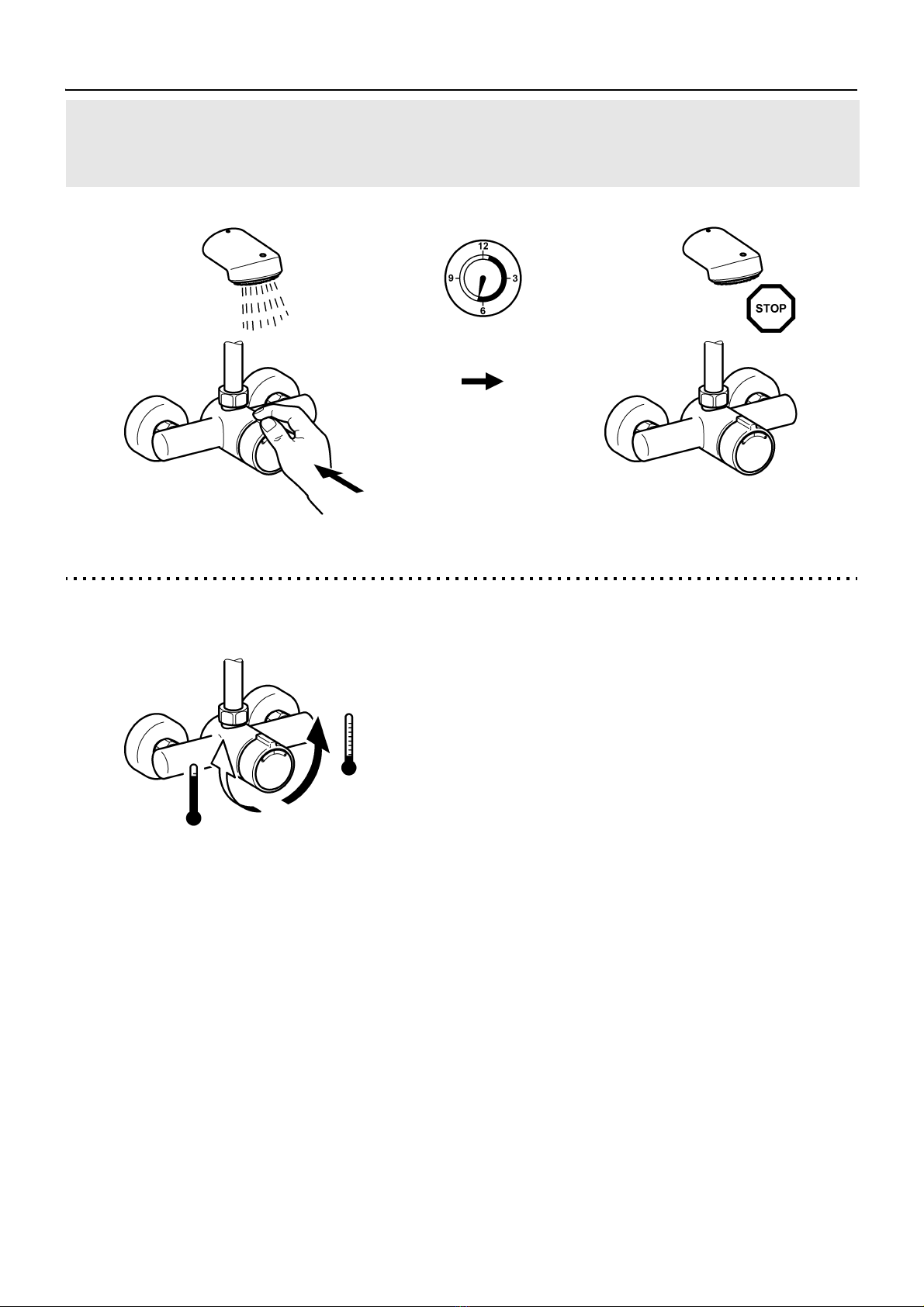

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
5 – 35 s

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 10 -
3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawićczas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
1
2
5 – 35 s
3

- 11 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm

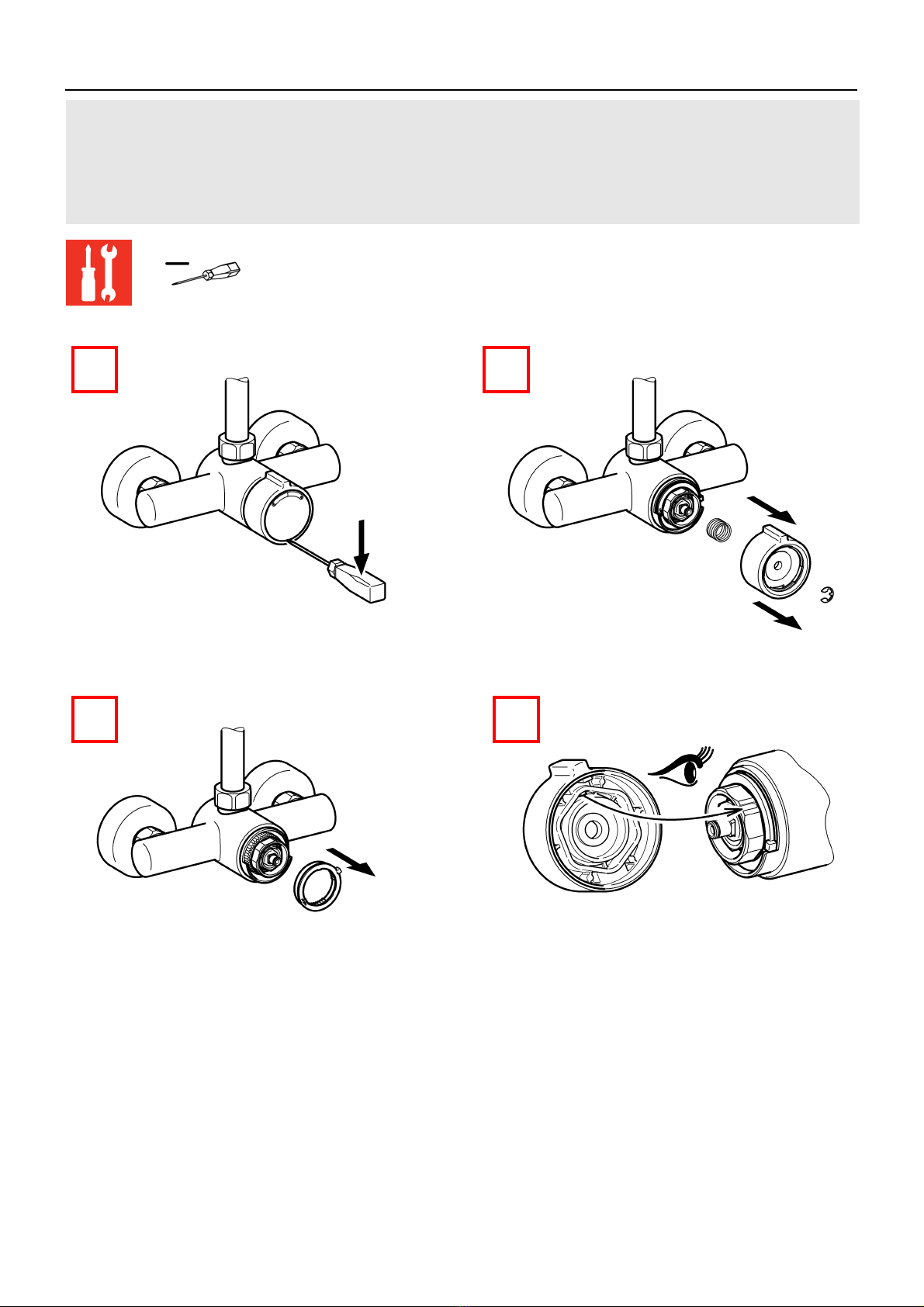

4. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco temperatura
1 2
3 4

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 12 -
< 43 °C
5 6
7 8
910

- 13 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
5. Wartung
6. Siebe wechseln
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
EN Replace the filters NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
22 mm
6. 7. 8.
30 mm
1 2

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 14 -
3 4
5 6
7 8
9

- 15 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm

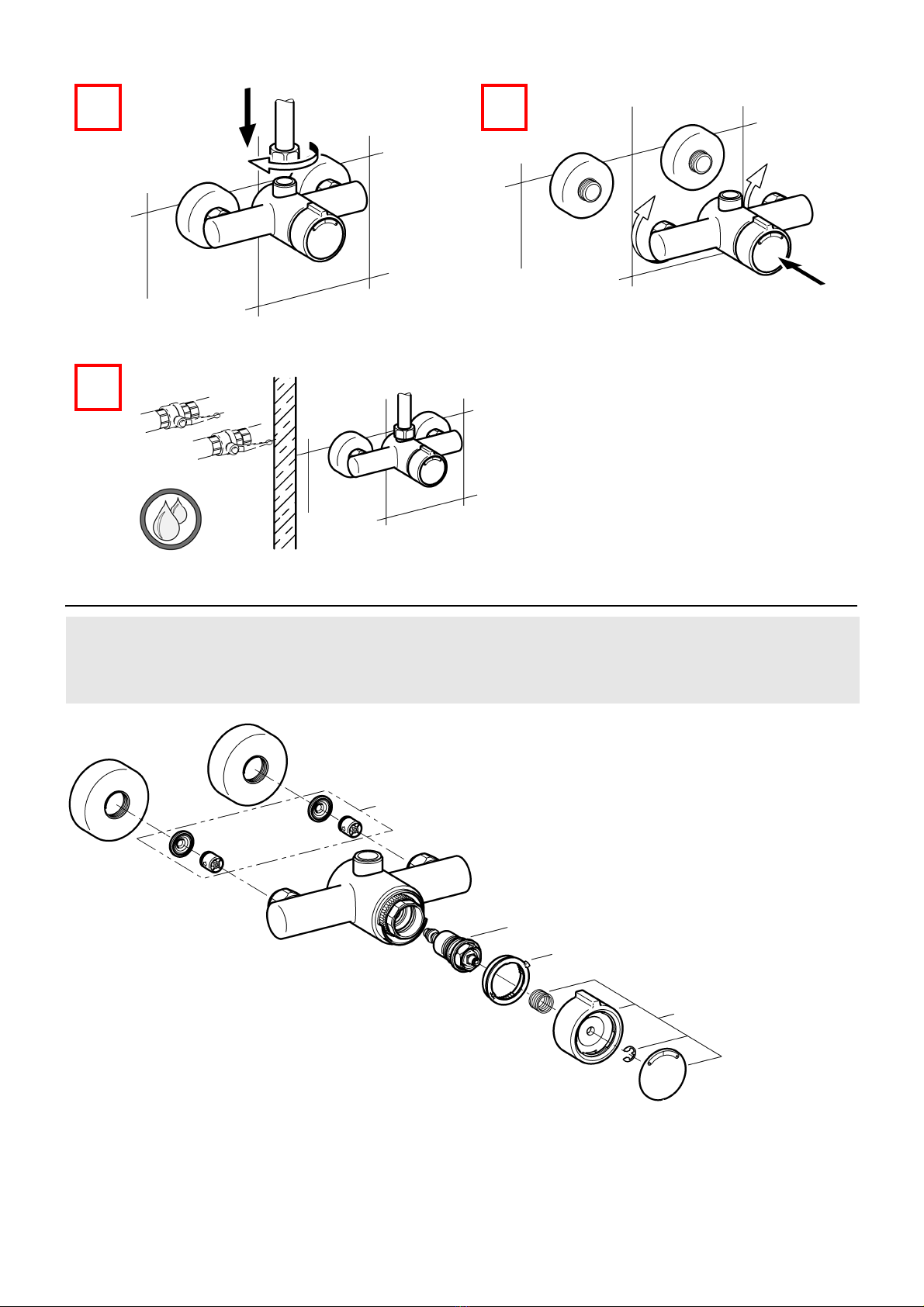

7. Funktionsteil wechseln
EN Remove functional part NL Functie-element demonteren CS Demontovat funkčí díl
FR Démonter l'élément fonctionnel PL Wymontowaćelement funkcjonalny FI Kunnossapito
ES Desmontar la pieza funcional SV Bygga ut funktionsdelen RU Демонтаж функциональной
детали
IT Smontaggio dell'elemento funzionale
22 mm
1 2
3 4
5 6

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 16 -
8. Rückflussverhinderer wechseln
EN Replace the return flow
inhibitor
NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku
FR Remplacement du clapet de
non-retour
PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto
ES Reemplazar la válvula
antiretorno
SV Byt återströmningsskydd RU Заменить клапан обратного течения
IT Sostituire la valvola antiriflusso
7 8
4.
< 43 °C
30 mm 12 mm
1 2

- 17 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
3 4
5 6
7 8
910

ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
- 18 -
9. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Piéces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
FR a) 10 piéces NL a) 10 stuk CS a) 10 kusů
11 12
13
1
1 .....2030046771
ASSM9003
2 .....2000104837
7612982013027
3 .....2000104352
ESHOW0001
4 .....2030003401
EAQLT0009
2
3
4

- 19 -
ZMI_001_2030036198-F3SM2001_#SALL_#AQU_#V2.fm
10. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Varusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
1..... 2030041416
ACXX9001
2..... 2030021283
SHAC0008
3..... 2000103757
AQUA757
4..... 2030039555
ACSX2001
5..... X=150 mm:
2030050434
ACXX2005
X=500 mm:
2030050435
ACXX2006
6..... 2030041561
ACXX2004
3
24
5
1
6

Australia
PR Kitchen and Water Systems Pty Ltd
Dandenong South VIC 3175
Phone [phone]
Austria
Franke GmbH
6971 Hard
Phone [phone]
Belgium & Luxembourg
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Czech Republic
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
France
Franke GmbH
6971 Hard, Austria
Phone [phone]
Germany
Franke Aquarotter GmbH
14974 Ludwigsfelde
Phone [phone]
Italy
Franke Water Systems AG
4663 Aarburg, Switzerland
Numero Verde 800 789 233
Middle East
Franke LLC
Ras Al Khaimah, United Arab Emirates
Phone [phone]
Morocco
Franke Kitchen System SARL
21 000 Casablanca
Phone [phone]
Netherlands
Franke N.V.
9400 Ninove, Belgium
Phone [phone]
Poland
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
Portugal
Franke Portugal S.A.
2735-531 Cacém
Phone [phone]
South Africa & Sub Saharan Africa
Franke South Africa
Durban, 4052
Phone + 27 31 450 6300
Spain
Franke GmbH
6971 Hard, Austria
Phone [phone]
Switzerland & Liechtenstein
Franke Water Systems AG
4663 Aarburg
Phone [phone]
Turkey
Franke Mutfak ve Banyo Sistemleri
Sanayi ve Ticaret A.S.
41400 Gebze Kocaeli
Phone [phone]
United Kingdom
Franke Sissons Ltd.
Barlborough S43 4PZ
Phone [phone]
Dart Valley Systems Ltd.
Paignton TQ4 7TW
Phone [phone]
EAST EUROPE
Bosnia Herzegovina | Bulgaria |
Croatia | Hungary | Latvia | Lithuania |
Romania | Russia | Serbia | Slovakia |
Slovenia | Ukraine
Franke Aquarotter GmbH
14974 Ludwigsfelde, Germany
Phone [phone]
NORTH AMERICA
United States | Canada
Franke Kindred Canada Limited
Midland, ON L4R 4K9, Canada
Phone [phone]
SCANDINAVIA & ESTONIA
Finland | Sweden | Norway |
Denmark | Estonia
Franke Finland Oy
76850 Naarajärvi, Finland
Phone [phone]
OTHER COUNTRIES
Franke GmbH
6971 Hard, Austria
Phone [phone]
www.franke.com
© Franke Technology and Trademark Ltd., Switzerland / 06.02.19 / 2030042782
