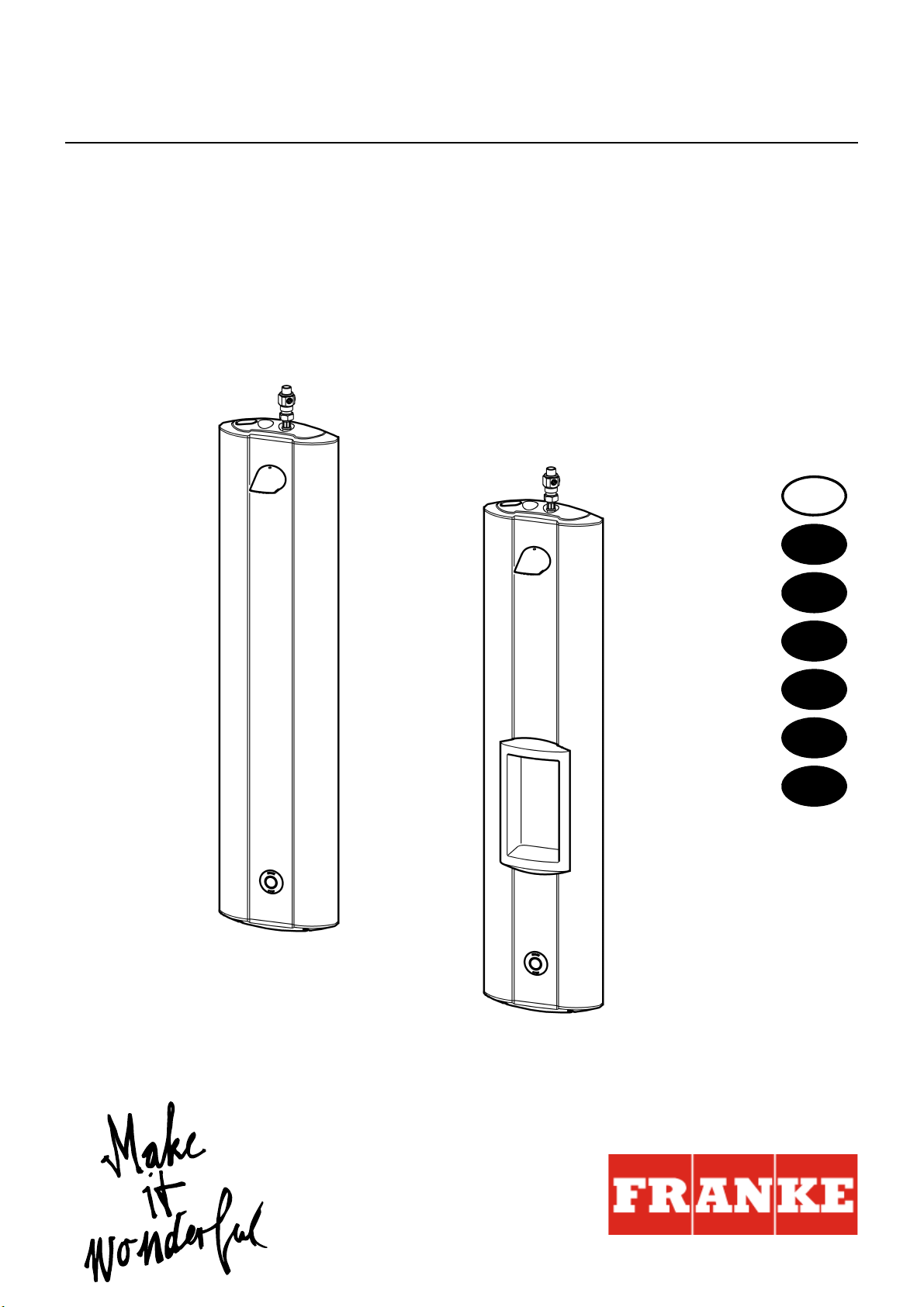

Franke AQCT0005 User manual

Installation and operating instructions Istruzioni per il montaggio e l’uso
Notice de montage et de mise en service Montage- en bedrijfsinstructies
Instrucciones de montaje y uso Montażi instrukcja obsługi
ZMI_001_2000103769-AQCT0005_#SALL_#AQU_#V2.fm / 25.02.19
EA-Nr.: 7612982181726
FAR-Best.-Nr.: 2000103769
AQCT0005
EA-Nr.: 7612982181733
FAR-Best.-Nr.: 2000103775
AQCT0006
DE
EN
FR
ES
IT
NL
PL

Inhaltsverzeichnis29_001.fm
- 2 -
...................................................................................... 3
Please refer to the graphics in the German Installation and
Operating Instructions.
...................................................................................... 14
Les graphiques sont disponibles dans la notice de montage et de
mise en service allemande.
...................................................................................... 25
Por favor, consulte los gráficos en las instrucciones alemanas de
montaje y uso.
...................................................................................... 36
Per le grafiche fare riferimento alle Istruzioni per il montaggio e
l’uso in tedesco.
...................................................................................... 47
De tekeningen kunt u in de Duitse montage- en bedrijfsinst-
ructies vinden.
...................................................................................... 58
Prosimy przyjąć grafikęz niemieckiej instrukcji montażu i obsługi.
EN
FR
ES
IT
NL
PL

- 3 -
ZMI_001_2000103769-AQCT0005_V2_EN.fm
0English
AQUACONTACT - stainless steel shower panel, 6 V DC
AQCT0005
AQCT0006 ................. with integrated tray for shower gel
Please refer to the graphics in the German installation and operating instructions.
0Table of contents
1. Abbreviations and units . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2. Key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4. Important Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Description of product
5. Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7. Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
8. Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9. Installation example . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
10. Spray pattern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Assembly, function and commissioning
11. Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
12. Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
13. Adjusting the flow time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
14. Adjusting the range. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
15. Hygiene flush . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
16. Thermal disinfection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
17. Adjusting the cleaning switch-off . . . . . . . . . . . . . . . . . . . . . . . . . 10
Maintenance
18. Maintenance and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
19. Cleaning the shower head base . . . . . . . . . . . . . . . . . . . . . . . . . . 12
20. Replacing a filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
21. Replacing the flow rate regulator . . . . . . . . . . . . . . . . . . . . . . . . . 12
22. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
23. Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
EN

ZMI_001_2000103769-AQCT0005_V2_EN.fm
- 4 -
1. Abbreviations and units
2. Key
Warning!
Failure to observe can result in bodily injury or even death.
Caution!
Failure to observe can result in material damage.
☞Important!
Failure to observe can cause the product to malfunction.
☞Useful information for optimally handling the product.
3. Warranty
Liability is accepted in accordance with the General Terms and Conditions of
Business and Supply.
Use original spare parts only!
DN Nominal diameter in mm
RCD Residual current protective device,
earth leakage circuit breaker
SELV Safety extra low voltage
EA-Nr. European article number
FAR-Best.-Nr. Franke Aquarotter order number
Conversion 1 mm = 0.03937 inches
1 inch = 25.4 mm
All length specifications in the graphics are in mm.

- 5 -
ZMI_001_2000103769-AQCT0005_V2_EN.fm
4. Important Notes
• Installation, commissioning and maintenance are to be performed only by a
qualified expert in accordance with the provided instructions, legal requirements,
and the recognised engineering standards.
• All technical connection regulations specified by the local water and electricity
supply companies must be observed.
• The battery compartment with battery or power supply with extension cable must
be ordered separately (see Accessories, Chapter 23).
• All work must be carried out in a de-energised state.
• We reserve the right to make changes.
5. Application
AQUACONTACT - a stainless steel shower panel for wall mounting with electronic
time control for battery or mains operation. For connection to premixed hot water or
cold water. 30 second flow time. With integrated hygiene flush (24h after last
actuation, for 10s). Functions which can be activated via reflection code on sensor:
Activation/deactivation of hygiene flush and cleaning switch-off (3 min.).
Additional functions via optional remote control
– Adjustment of flow and interval times for hygiene flush
– Switch from time control to body reflection, maximum flow time of 300 seconds
– Program-controlled thermal disinfection with safety switch-off
6. Technical specifications
Minimum flow pressure: 1.0 bar
Recommended flow
pressure:
1-5 bar
Maximum operating
pressure:
10 bar
Calculation of flow rate: 0.20 l/s
Volumetric flow: 0.20 l/s at a flow pressure of 3 bar
Operating voltage: 6 V DC
Power consumption: 1.5 W
Degree of protection: IP 67

ZMI_001_2000103769-AQCT0005_V2_EN.fm
- 6 -
7. Scope of delivery
8. Dimensions
9. Installation example
10. Spray pattern
11. Assembly
Warning!
Only operate the fitting with the specified filters.
Failure to observe this instruction can result in damage to the fitting.
Warning!
• Operate the product only with safety extra low voltage (SELV). The components
do not have to be earthed.
• Secure the power supply with an residual current circuit breaker (RCD).
Failure to observe this instruction can result in death or material damage due to
electric shock or fire, for example.
☞Important!
Prior to the assembly process, flush the pipe work in accordance with DIN 1988.
☞To protect the tiles, use masking tape when marking and drilling. Drill at low speed.
☞Depending on the composition of the wall, special dowels may have to be used
(to be provided by the customer).
Fig. A: Water connection from above
Fig. B: Water connection from rear
Quantity Name
1 Stainless steel housing with:
AQUAJET Slimline shower head, AQUACONTACT sensor,
lockable water flow regulator with filter, solenoid valve and
connecting hose
4 Screw, dowel
1 Suspension rail
1 Connection bracket
1 0.15 l/s flow rate regulator
1 Installation and operating instructions

- 7 -
ZMI_001_2000103769-AQCT0005_V2_EN.fm
11.1 Only for water connection from the rear: Install the connection bracket (a) leak-tight.
11.2 Screw in the water volume regulator (b) leak-tight.
11.3 Align the water volume regulator so that the locking screw and operating element
are freely accessible.
11.4 For a shower head height of 2.10 m to 2.30 m, mark drill holes for installation at a
height (c) of 2.14 m to 2.34 m from the upper edge of the finished floor.
11.5 Drill holes in accordance with these markings.
11.6 Insert the dowels.
11.7 Screw on the suspension rail.
11.8 Suspend the shower panel.
11.9 Mark the remaining drill holes.
11.10 Remove the shower panel.
11.11 Drill holes in accordance with these markings.
Insert the dowels.
☞The battery compartment or power supply and extension cable are not part of the
scope of delivery (see Accessories, Chapter 23).
☞If you are using a wall-mounted power supply unit, it must be installed around 3 m
away from the shower.
11.12 Connect the AQUACONTACT sensor (d) with
– a battery compartment (e)
or
– a wall-mounted power supply unit (f).
☞If the battery charge state is low, the LED flashes in a 20s cycle.
11.13 Remove the protective film from the shower panel.
11.14 Seal the shower panel (e.g. with Chromol, not part of the scope of delivery, see
Accessories, Chapter 23).
11.15 Only for water connection from the rear: Prioritise work steps 11.17 to 11.19.
11.16 Mount the shower panel on the suspension rail and screw tight.
11.17 Establish the water connection.
11.18 Open the water volume regulator using a hexagonal wrench.
g: closed
h: open
11.19 Check the water connection for leaks.

ZMI_001_2000103769-AQCT0005_V2_EN.fm
- 8 -
12. Function
☞You can switch between time control and body reflection using the remote control
(not in the scope of delivery; see Accessories, Chapter 23).
Time control
Triggering the flow of water
12.1 Hold your hand near the sensor.
• The water will flow.
• The water flow will stop automatically
– once the preset flow time expires
or
– after approaching the sensor once again.
☞The flow duration is factory-set to 30 seconds.
Body reflection
Triggering the flow of water
12.2 Hold your hand near the sensor.
• The water will flow.
• The water flow will stop automatically
– once the preset flow time expires
or
– after approaching the sensor once again
or
– after leaving the sensor range.
13. Adjusting the flow time
You can adjust the flow time from 10 seconds to 5 minutes seconds using the
remote control (not part of the scope of delivery; see Accessories, Chapter 23).
14. Adjusting the range
You can adjust the range for body reflection using the remote control (not part of the
scope of delivery; see Accessories, Chapter 23).

- 9 -
ZMI_001_2000103769-AQCT0005_V2_EN.fm
15. Hygiene flush
☞At the factory, the hygiene flush function is set so that water flows for 10 seconds 24
hours after the flush was last activated.
You can adjust the hygiene flush parameters using the remote control (not part of the
scope of delivery; see Accessories, Chapter 23).
You can choose an interval of 0, 8, 24, 48, or 72 hours for the hygiene flush function
(0 = hygiene flush deactivated). You can adjust the flow time from 10 seconds to 10
minutes.
Display of hygiene flush on fitting
15.1 Hold your hand around 10 cm from the sensor for 3 seconds.
15.2 Between the 1st and 2nd flashing of the LED, remove your hand from the sensor.
• Hygiene flush active: The LED flashes quickly 4 times.
• Hygiene flush inactive: The LED flashes slowly twice.
Activation/deactivation of hygiene flush on fitting
15.3 Hold your hand around 10 cm from the sensor for 3 seconds.
15.4 Between the 6th and 8th flashing of the LED, remove your hand from the range of
the sensor.
• The LED does not flash.
15.5 After between 3 and 10 seconds, hold your hand around 10 cm from the sensor
again.
15.6 Once the LED has flashed three times, remove your hand from the range of the
sensor.
• The LED flashes quickly 4 times. The hygiene flush is active.
or
• The LED flashes slowly twice. The hygiene flush is deactivated.

ZMI_001_2000103769-AQCT0005_V2_EN.fm
- 10 -
16. Thermal disinfection
This fitting offers thermal disinfection to reduce the risk of a legionella infection!
Warning!
Personal protective measures (scald protection) must be implemented for the
duration of the thermal disinfection. This might include cordoning off the shower
facilities.
Failure to observe this instruction can result in injuries due to scalding.
The operator is responsible for the execution, monitoring, and logging (room,
tapping point, date, time, temperature and duration).
The manufacturer does not accept any liability for claims by third parties relating to
the improper execution of thermal disinfection on the part of the operator.
☞At the factory, the thermal disinfection function is set so that the fitting cools down for
1 minute after a 5 minute application time.
☞Thermal disinfection can only be triggered using the remote control.
You can adjust the thermal disinfection parameters using the remote control (not part
of the scope of delivery; see Accessories, Chapter 23).
An application time of 3, 5, 10, 15, or 20 minutes can be chosen for the thermal
disinfection process. During the application time, water flows without interruption for
2 minutes; the water then flows in pulses until the end of the application time (water
and energy saving function). The cooling time can be set to 0, 1, 3, 5, or 10 minutes.
17. Adjusting the cleaning switch-off
You can activate the cleaning switch-off with the remote control (not part of the
scope of delivery, see Accessories, Chapter 23) or directly on the fitting.
Cleaning switch-off on fitting
17.1 Hold your hand around 10 cm from the sensor for 3 seconds.
17.2 Between the 3rd and 5th flashing of the LED, remove your hand from the range of
the sensor.
• The LED does not flash.
17.3 After between 3 and 10 seconds, hold your hand around 10 cm from the sensor
again.
17.4 Once the LED has flashed three times, remove your hand from the range of the
sensor.
• The fitting will be switched off for 3 minutes.
• The LED flashes in a 10 second cycle.
☞If you hold your hand around 10 cm from the sensor for at least 3 seconds, the fitting
will be reactivated before the 3 minutes has expired.

- 11 -
ZMI_001_2000103769-AQCT0005_V2_EN.fm
18. Maintenance and care
The fitting must be checked and maintained at regular intervals in accordance with
the water quality, local conditions, and rules and regulations applicable at the site.
Maintain the following components:
• Shower head (see Chapter 19.)
• Filters (see Chapter 20.)
Use suitable cleaning agents which are not harmful to the fitting in a proper manner
and rinse with water after use. High-pressure cleaners must not be used for
cleaning.
Removing the shower panel
For some maintenance tasks, the shower panel must be removed.
Caution!
Do not allow the shower panel to hang by the connecting hoses.
Water connection from above:
18.1 Close the water volume regulator.
a: closed
b: open
18.2 Disconnect the fitting.
18.3 Disconnect the water connection.
18.4 Undo the screws on the shower panel.
18.5 Take down the shower panel.
Water connection from rear:
18.6 Undo the screws on the shower panel.
18.7 Take down the shower panel.
18.8 Close the water volume regulator (see Work step 18.1).
18.9 Disconnect the fitting.
18.10 Disconnect the water connection.

ZMI_001_2000103769-AQCT0005_V2_EN.fm
- 12 -
19. Cleaning the shower head base
19.1 Undo the screw using a hexagonal wrench.
19.2 With a screwdriver, carefully lever out the jet base.
19.3 Clean the shower head base.
19.4 Reassemble in reverse order.
20. Replacing a filter
Water volume regulator filter
20.1 Remove the shower panel (see Chapter 18.).
20.2 Unscrew the locking screws (a) on the water volume regulators.
20.3 Replace the filters (b).
☞Important!
Note the installation position of the filters.
20.4 Reassemble in reverse order.
21. Replacing the flow rate regulator
21.1 Undo the grub screw with a hexagonal wrench.
21.2 Pull the shower head out of the connection pipe.
21.3 Remove the locking ring on the inside using appropriate pliers for locking rings.
21.4 Pull out the flow rate regulator using flat-nosed pliers.
21.5 Replace the flow rate regulator. Heed the table.
☞Important!
Note the installation position of the flow rate regulator. The struts must point towards
the shower head.
21.6 Insert the flow rate regulator and secure with the locking ring.
a: Struts
b: Direction of flow
21.7 Reassemble in reverse order.
Flow rate Flow rate regulator
0.15 l/s (orange) FAR order no. 2000104782
0.20 l/s (red) FAR order no. 2000104783

- 13 -
ZMI_001_2000103769-AQCT0005_V2_EN.fm
22. Troubleshooting
If you cannot rectify a fault or if it is not in the list, please contact our customer
service department!
23. Spare parts
Fault Cause Remedy
Water does not flow – Shut-off valve closed ➯Open it
– Voltage supply interrupted/battery
flat
➯Restore/replace it
– Water supply interrupted ➯Restore it
– Sensor defective ➯Replace it
– Solenoid valve defective ➯Replace it
Water flows conti-
nuously
– Dirty solenoid valve ➯Clean it
– Solenoid valve defective ➯Replace it
Water volume too low – Supply pressure too low ➯Check it
– Dirty filter ➯Clean it
– Water volume regulator not fully
open
➯Open it
– Shower head calcified ➯Clean it
Description Order No.
1 AQUACONTACT sensor. . . . . . . . . . 2030004622
2 6 V DC solenoid valve. . . . . . . . . . . . 2030004908
3 Assembly set consisting of:
Seals
O-rings
Filter. . . . . . . . . . . . . . . . . . . . . . . 2000104872
4 Shower head spare part set . . . . . . . 2000104849
5 Flow rate regulator
0.15 l/s . . . . . . . . . . . . . . . . . . . . 2000104782
0.20 l/s . . . . . . . . . . . . . . . . . . . . 2000104783
Water volume regulator. . . . . . . . . . . 2000104885
Hose
For solenoid valve . . . . . . . . . . . . 2030006174
For shower head . . . . . . . . . . . . . 2030006184
Accessories Order No.
Battery compartment with battery . . . 2000109466
6 V lithium battery,
Type CRP2. . . . . . . . . . . . . . . . . . 2000104846
Wall-mounted power supply . . . . . . . 2000109417
Extension cable for power supplies
3 m. . . . . . . . . . . . . . . . . . . . . . . . 2000101456
10 m. . . . . . . . . . . . . . . . . . . . . . . 2000101457
Power supply. . . . . . . . . . . . . . . . . . . 2030039477
Extension cable for power supply
5 m. . . . . . . . . . . . . . . . . . . . . . . . 2030043814
Remote control . . . . . . . . . . . . . . . . . 2000101087
Soap dish
1)
. . . . . . . . . . . . . . . . . . . . 2000100978
CHROMOL 0.5 l stainless steel
polish. . . . . . . . . . . . . . . . . . . . . . . . . 2000105091
Complete stainless steel care set
CHROMOL 0.5 l
Abrasive sponge, coarse
Abrasive sponge, fine . . . . . . . . . 2000109019
1)
with mounting accessories

ZMI_001_2000103769-AQCT0005_V2_FR.fm
- 14 -
0Français
AQUACONTACT - Panneau de douche en acier inoxydable, 6 V DC
AQCT0005
AQCT0006 ................. avec support pour gel de douche intégré
Les graphiques figurent dans la notice de montage et de mise en service allemande.
0Table des matières
1. Abréviations et unités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2. Pictogrammes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4. Remarques importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Description du produit
5. Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6. Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7. Contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
8. Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
9. Exemple d’installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
10. Schéma du jet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Montage, fonctionnement et mise en service
11. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
12. Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
13. Régler la durée d’écoulement. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
14. Régler la portée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
15. Rinçage hygiénique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
16. Désinfection thermique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
17. Régler l’arrêt du nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Entretien
18. Maintenance et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
19. Nettoyer la base de la pomme de douche . . . . . . . . . . . . . . . . . . 22
20. Remplacer le filtre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
21. Remplacer le régulateur de débit d’eau . . . . . . . . . . . . . . . . . . . . 23
22. Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
23. Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
FR

- 15 -
ZMI_001_2000103769-AQCT0005_V2_FR.fm
1. Abréviations et unités
2. Pictogrammes
Avertissement !
Le non-respect des consignes est susceptible de présenter un danger de mort ou de
provoquer des blessures.
Attention !
Le non-respect des consignes est susceptible de provoquer des dommages
matériels.
☞Important !
Le non-respect des consignes est susceptible de provoquer des dysfonctionne-
ments sur le produit.
☞Informations utiles pour une utilisation optimale du produit.
3. Garantie
La responsabilité est conforme à celle décrite dans les conditions générales de
vente et de livraison.
Utiliser exclusivement des pièces de rechange d’origine !
DN Diamètre nominal en mm
RCD Residual Current Protective Device, interrupteur
de protection contre les courants de court-circuit
SELV Safety Extra Low Voltage, très basse tension de
sécurité
EA-Nr. Numéro d’article européen
FAR-Best.-Nr. Numéro de commande Franke Aquarotter
Conversion 1 mm = 0,03937 pouce
1 pouce = 25,4 mm
Sur les graphiques, toutes les longueurs sont exprimées en mm.

ZMI_001_2000103769-AQCT0005_V2_FR.fm
- 16 -
4. Remarques importantes
• Seul un spécialiste est habilité à effectuer le montage, la mise en service et
l’entretien de l’installation, ces opérations étant effectuées conformément aux
instructions fournies, aux prescriptions légales et aux règles techniques en usage.
• Il convient de respecter les conditions techniques de raccordement des entre-
prises locales de distribution d’eau et d’énergie.
• Le compartiment à pile avec pile incluse ou le bloc d’alimentation et la rallonge
doivent faire l’objet d’une commande séparée (voir Accessoires, Chapitre 23).
• Effectuez tous les travaux quand le dispositif est hors tension.
• Sous réserve de modifications.
5. Application
AQUACONTACT - Panneau de douche en acier inoxydable pour montage en saillie,
avec commande électronique temporisée, fonctionnement sur pile ou sur secteur.
Pour un raccordement à l’eau chaude prémélangée ou à l’eau froide. Durée
d’écoulement 30 secondes. Rinçage hygiénique intégré (pendant 10 sec, 24h après
le dernier actionnement). Fonctions activables grâce à un code de réflexion sur le
capteur : désactivation / activation du rinçage hygiénique et de l’arrêt pour le
nettoyage (3 min).
Fonctions supplémentaires grâce à la télécommande en option
– Réglage de la durée d’écoulement et de la fréquence du rinçage hygiénique
– Passage d’une commande temporisée à une réflexion, durée d’écoulement
maximale 300 secondes
– Désinfection thermique programmable avec désactivation de sécurité
6. Caractéristiques techniques
Pression dynamique
minimale :
1,0 bar
Pression dynamique
recommandée :
1–5 bar
Pression de service maximale : 10 bar
Débit théorique : 0,20 l/s
Débit volumétrique : 0,20 l/s pour une pression dynamique de 3 bar
Tension de raccordement : 6 V DC
Puissance absorbée : 1,5 W
Degré de protection : IP 67

- 17 -
ZMI_001_2000103769-AQCT0005_V2_FR.fm
7. Contenu de la livraison
8. Dimensions
9. Exemple d’installation
10. Schéma du jet
11. Montage
Avertissement !
Ne faire fonctionner la robinetterie qu’avec les filtres prévus.
Le non-respect de cette consigne est susceptible d’entraîner des dommages sur la
robinetterie.
Avertissement !
• Ne faire fonctionner le produit qu’avec la très basse tension de sécurité (SELV).
Les composants ne doivent pas être mis à la terre.
• Protéger l’alimentation électrique avec un interrupteur de protection contre les
courants de court-circuit (RCD).
Le non-respect de cette consigne peut entraîner un danger mortel ou des dégâts
matériels (choc électrique ou incendie, par exemple).
☞Important !
Avant le montage, il convient de rincer les conduites conformément à la norme
DIN 1988.
☞Pour protéger les carreaux en céramique lors du marquage et du perçage, utiliser
une bande crêpée. Percer à faible vitesse.
☞En fonction de la constitution du mur, il peut s’avérer nécessaire d’utiliser des
chevilles spéciales (à fournir par le client).
Fig. A : raccordement à l’eau par le haut
Fig. B : raccordement à l’eau par l’arrière
Pièce Désignation
1 Boîtier en acier inoxydable avec :
pommeau de douche AQUAJET-Slimline, capteur
AQUACONTACT, régulation du débit d’eau verrouillable avec
filtre, électrovanne et tuyau de raccordement
4 Vis, cheville
1 Barre de suspension
1 Équerre d’assemblage
1 Régulateur de débit 0,15 l/s
1 Notice de montage et de mise en service

ZMI_001_2000103769-AQCT0005_V2_FR.fm
- 18 -
11.1 Uniquement dans le cas d’un raccordement à l’alimentation en eau par l’arrière :
monter l’équerre d’assemblage (a) de manière étanche.
11.2 Visser hermétiquement la régulation du débit d’eau (b).
11.3 Installer la régulation du débit d’eau de façon à ce que la vis de fermeture et
l’élément de commande soient accessibles.
11.4 Pour une hauteur du pommeau de douche comprise entre 2,10 m et 2,30 m,
marquer les perçages pour la fixation à une hauteur (c) comprise entre 2,14 m et
2,34 m, mesurée à partir de l’arête supérieure du sol fini.
11.5 Percer selon les marquages.
11.6 Installer les chevilles.
11.7 Visser la barre de suspension.
11.8 Accrocher le panneau de douche.
11.9 Marquer les autres perçages.
11.10 Retirer le panneau de douche.
11.11 Percer selon les marquages.
Installer les chevilles.
☞Le compartiment de la pile ou le bloc d’alimentation et la rallonge ne sont pas fournis
(voir Accessoires, Chapitre 23).
☞En cas d’utilisation d’un bloc d’alimentation à montage mural, celui-ci doit être
installé à une distance d’environ 3 m de la douche.
11.12 Raccorder le capteur AQUACONTACT (d) à
– un compartiment pour pile (e)
ou
– un bloc d’alimentation à montage mural (f).
☞Si l’état de charge de la pile est trop faible, la LED clignote toutes les 20 sec.
11.13 Retirer le film protecteur du panneau de douche.
11.14 Sceller le panneau de douche, par ex. avec du Chromol (non fourni, voir Acces-
soires Chapitre 23).
11.15 Uniquement dans le cas d’un raccordement à l’alimentation en eau par l’arrière :
Anticiper les étapes 11.17 à 11.19.
11.16 Accrocher le panneau de douche dans la barre de suspension et le visser à fond.
11.17 Réaliser le raccordement à l’alimentation en eau.
11.18 Ouvrir la régulation du débit avec une clé mâle hexagonale.
g:fermée
h : ouverte
11.19 Contrôler l’étanchéité de l’alimentation en eau.

- 19 -
ZMI_001_2000103769-AQCT0005_V2_FR.fm
12. Fonctionnement
☞Il est possible de basculer du mode commande temporisée au mode réflexion à
l’aide de la télécommande (non fournie, voir Accessoires Chapitre 23)
Commande temporisée
Déclencher l’écoulement d’eau
12.1 Approcher la main du capteur.
• L’eau coule.
• L'écoulement de l'eau s'arrête automatiquement
– après la durée d'écoulement programmée
ou
– après une nouvelle approche du capteur
☞Par défaut, la durée d’écoulement est réglée sur 30 sec.
Réflexion
Déclencher l’écoulement d’eau
12.2 Approcher la main du capteur.
• L’eau coule.
• L'écoulement de l'eau s'arrête automatiquement
– après la durée d'écoulement programmée
ou
– après une nouvelle approche du capteur
ou
– après avoir quitté la zone de détection.
13. Régler la durée d’écoulement
La durée d'écoulement peut être réglée entre 10 sec et 5 min, grâce à la télécom-
mande (non fournie, voir Accessoires Chapitre 23).
14. Régler la portée
Il est possible de régler la portée de la réflexion à l’aide de la télécommande
(non fournie, voir Accessoires Chapitre 23).

ZMI_001_2000103769-AQCT0005_V2_FR.fm
- 20 -
15. Rinçage hygiénique
☞Par défaut, le rinçage hygiénique est réglé de façon à ce que l'eau coule pendant 10
secondes 24 h après la dernière utilisation..
Il est possible de régler les paramètres du rinçage hygiénique à l’aide de la télécom-
mande (non fournie, voir Accessoires Chapitre 23).
Pour le rinçage hygiénique, il est possible de sélectionner une fréquence de 0, 8, 24,
48 ou 72 heures (0 = rinçage hygiénique désactivé). La durée d’écoulement peut
être réglée de 10 secondes à 10 minutes.
Affichage du rinçage hygiénique sur la robinetterie
15.1 Approcher sa main du capteur pendant 3 sec à une distance d’environ 10 cm.
15.2 Entre le 1er et le 2e clignotement de la LED, retirer la main du capteur.
• Rinçage hygiénique actif : la LED clignote 4 fois rapidement.
• Rinçage hygiénique inactif : la LED clignote 2 fois lentement.
Activation/désactivation du rinçage hygiénique sur la robinetterie
15.3 Approcher sa main du capteur pendant 3 sec à une distance d’environ 10 cm.
15.4 Entre le 6e et le 8e clignotement de la LED, retirer la main de la zone de détection
du capteur.
• La LED ne clignote pas.
15.5 Après 3 à 10 sec, approcher de nouveau la main du capteur à une distance
d’environ 10 cm.
15.6 Après le troisième clignotement de la LED, retirer la main de la zone de détection du
capteur.
• La LED clignote 4 fois rapidement. Le rinçage hygiénique est activé.
ou
• La LED clignote 2 fois lentement. Le rinçage hygiénique est désactivé.
