Franke 692-10 User manual

SPISKÅPA 692–10
COOKER HOOD 692–10
EMHÆTTE 692–10
LIESIKUPU 692–10
KJØKKENHETTE 692–10

991.0519.298/D000000006916/180380/2021-10-06
SV Bruksanvisning
Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Injusterin av luftflöden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Användnin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Service och aranti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
GB User instructions
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Adjustin air flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Instructions for use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Servicin and warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
DA Betjeningsvejledning
Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Justerin af luftmæn de . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Betjenin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Service o aranti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
FI Käyttöohje
Turvallisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Ilmavirtauksen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Huolto ja takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
N Bruksanvisning
Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Tilpasnin av luftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Service o aranti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

SÄKERHETSFÖRESKRIFTER
Läs no a i enom denna bruks-
och monterin sanvisnin , i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisnin en för senare
användnin eller till den som even-
tuellt övertar produkten efter di .
Gör produkten strömlös innan all
form av ren örin och skötsel.
§Avlednin av utblåsnin sluften
skall utföras i enli het med fö-
reskrifter utfärdade av berörd
myndi het.
§Utblåsnin sluften får inte ledas
in i rökkanal som används för
avlednin av rök aser från t ex
as- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 45 cm.
Vid asspis ökas avståndet till
65 cm. Om hö re monterin s-
höjd rekommenderas av as-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutnin utföras av behöri
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckli t med luft måste till-
föras rummet när produkten
används samtidi t med pro-
dukter som använder annan
ener i än el-ener i, t ex as-
spis, as- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmå a, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Ren örin och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomli a delar av produkten
kan bli heta i samband med
matla nin .
§Risken för brandspridnin ökar
om inte ren örin sker så ofta
som an es.
991.0519.298/D000000006916/180380/2021-10-06 3

INSTALLATION
Spiskåpan är avsedd för monterin infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-lampor och metalltrådsfilter.
Installation, användnin , skötsel, underhåll
mm fram år av denna anvisnin .
TEKNISKA UPPGIFTER
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309 Max 444
Fig 1
Mått se Fi .1
Elektrisk
anslutnin 230 V ~ med skyddsjord
Belysnin LED 2 x 2 W
INSTALLATI N
Monterin sdetaljer, skruvar för uppfästnin
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutnin till jordat vä ut-
ta . Vä utta et ska vara åtkomli t efter
installation.
Montering
Montering mellan, eller i skåp utan
botten
Fig 2
Spiskåpan monteras med hjälp av konsoler.
Märk ut och fäst skruvar, så att de sticker
ut nå ra millimeter i båda skåpsidorna en-
li t måttbilden, Fi .2A. Om man vill placera
spiskåpans undersida i linje med skåpra-
dens undersida används det övre måttet,
102, se Fi .2A. Konsolerna är justerbara på
spiskåpan för att passa olika skåpdjup,
Fi .2B.
4991.0519.298/D000000006916/180380/2021-10-06

BA
C
Fig 3
Montera konsolerna i spiskåpan utan att
dra åt skruvarna helt och justera konsoler-
na så att de passar mot skåpsidorna,
Fi .3A. Hän upp spiskåpan i de förmonte-
rade skruvarna i skåpsidan. Dra åt skruvar-
na på konsolen och i vä en, Fi .3B. Lås
fast konsolerna med låsskruvar, Fi .3C.
Montering i skåp med botten
Fig 4
Fig 5
Spiskåpan monteras med hjälp av konsoler.
Så a upp ett hål i skåpbotten enli t måttbil-
den, Fi .4. Fäst konsolerna så lån t in det
år på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Dra ut, Fi .5A, och
skruva fast konsolerna i sidorna på skåpet,
Fi .5B. Dra fast konsolerna i spiskåpan.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slan
Ø160 mm. Är anslutnin en Ø125 mm mås-
te reducerin sstos användas.
Fig 6
bs!
Vid monterin med anslutnin sslan ,
måste slan en monteras sträckt när-
mast anslutnin en, Fi .6.
Borttagning av skyddsplast
Avlä sna all skyddsplast från filter och
eventuella övri a delar av produkten.
Justering av utdragbar front.
Fig 7
Dra ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så lån t fram mot fronten det
år, Fi .7.
991.0519.298/D000000006916/180380/2021-10-06 5

Fig 8
Skjut in fronten tills den hamnar i rätt lä e
mot skåpraden, Fi .8. Dra ut fronten i en
och dra fast skruven för frontstoppen.

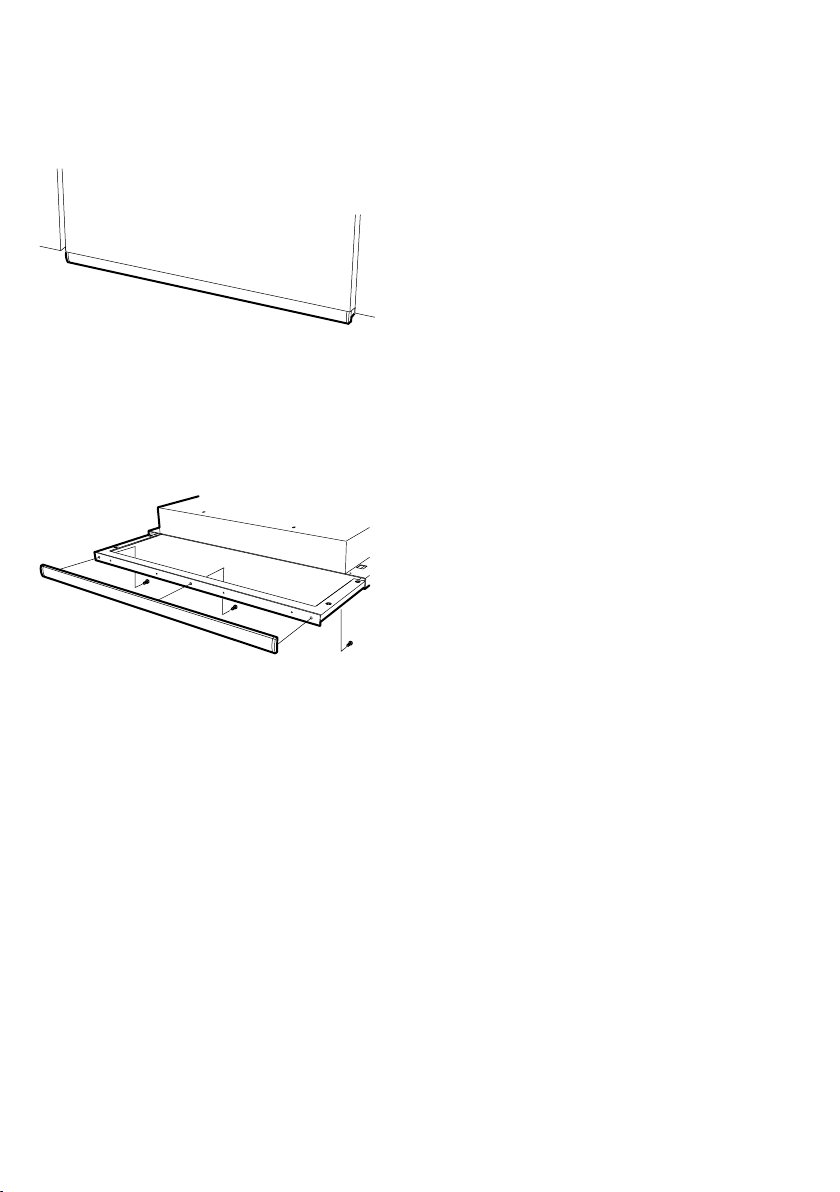

Byte av front.
Fig 9
Fronten är lösta bar för byte mot annan
frontlist. Lossa skruvarna enli t Fi .9.
6991.0519.298/D000000006916/180380/2021-10-06

INJUSTERING AV LUFTFLÖDEN
SPJÄLLINSTÄLLNING
Justerin av luftflöden örs med hjälp av
spjället. Spjället blir åtkomli t för justerin
enom att ta bort filtret.
Fig 10
Mätuttag
Mättrycket Pm mäts i mätutta et, Fi .10A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmän den avläsas i injuster-
in sdia ram, där F1-F6 är forcerad ventila-
tion och G1-G6 är rundventilation.
Om luftmän den måste förändras, läs av en
ny spjällinställnin från dia ram och justera
därefter spjällets position enli t nedanstå-
ende beskrivnin .
Injustering av forcerad ventilation
B
Fig 11
Öppna spjälluckan, Fi .11B.
bs!
Hantera spjället försikti t!
1
2
3
4
5
6

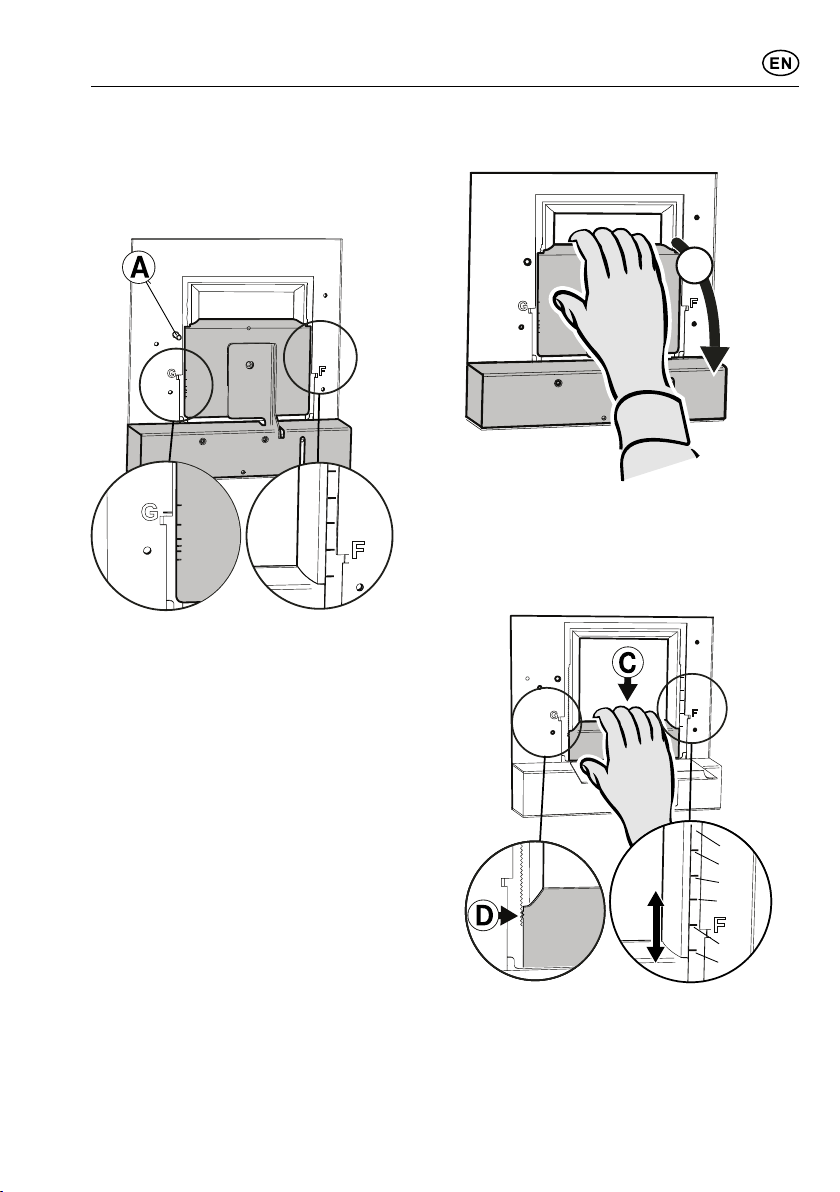

Fig 12
Lossa forcerin sluckan, Fi .12C, enom att
lyfta den från låsta arna, Fi .12D.
991.0519.298/D000000006916/180380/2021-10-06 7

bs!
Hantera forcerin sluckan försikti t, var
no a med att inte bocka den.
För luckan till önskat lä e. Markerin ar för
forcerin sluckans lä e, F1–F6, motsvarar
värdena i dia rammet Forcerad ventilation,
se Fi . 17 sidan 43.
Tryck fast forcerin sluckan i låsnin en, se
till att det fastnar ordentli t.
Mät trycket Pm och kontrollera att önskat
forcerin sflöde erhålls. (Se dia ram, Fi . 17
sidan 43.)
Injustering av grundventilation
E
F
6
5
4
3
2
1

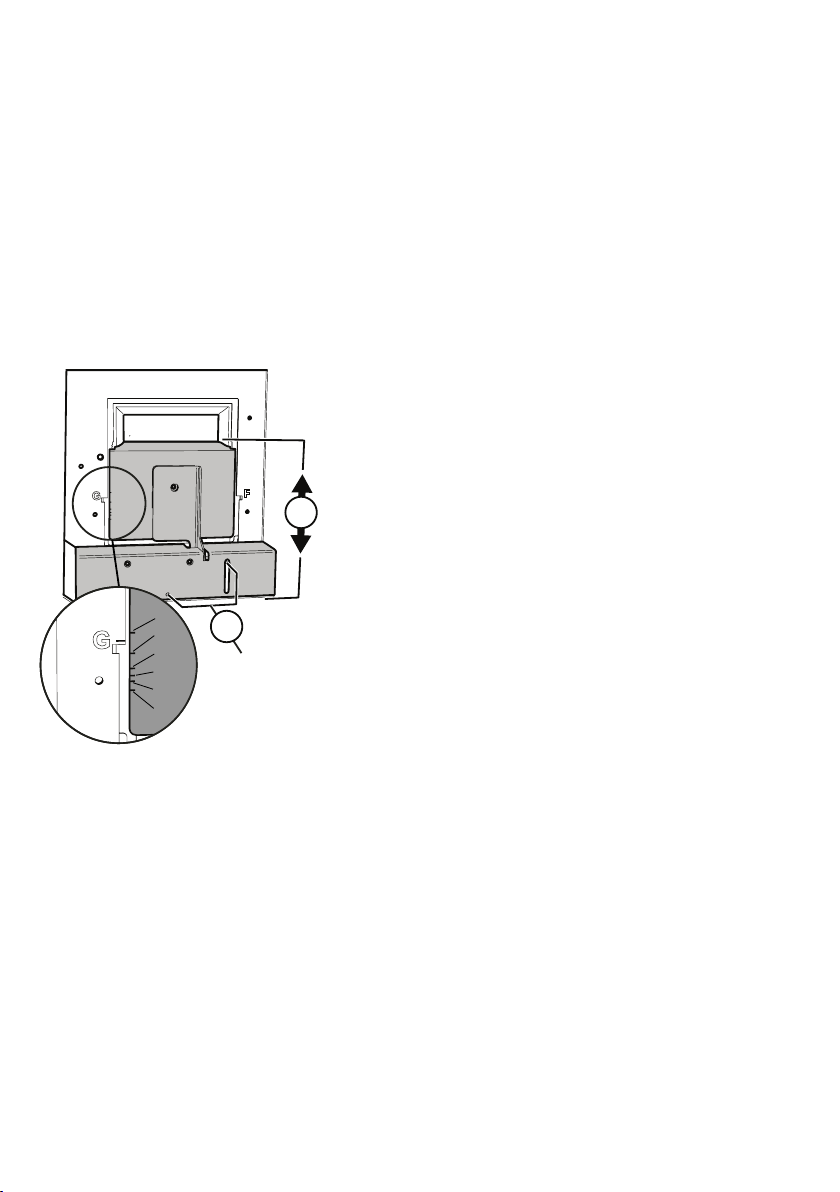

Fig 13
Justera rundventilationen med stän d
spjällucka. Lossa skruvarna, Fi .13E.
För spjälluckan, Fi .13F, i önskat lä e.
bs!
Hantera spjället försikti t.
Markerin arna för spjälluckans lä e, G1 -
G6, motsvarar värdena i dia rammet Grund-
ventilation, se Fi . 18 sidan 44.
Lås fast spjälluckan med skruvarna,
Fi .13E.
Mät trycket Pm och kontrollera att önskat
rundflöde erhålls. (Se dia ram, Fi . 18 si-
dan 44.)
8991.0519.298/D000000006916/180380/2021-10-06

ANVÄNDNING
FUNKTI N STRÖMBRYTARE
VL
A B C
Fig 14
A. Belysnin .
B. Spjällfunktion. Tryck en ån för att öpp-
na spjället. Indikerin slampan lyser när
spjället är öppet.
C. Indikerin slampa.
Spjället stän s automatiskt efter 60 minu-
ter eller enom att trycka en andra ån på
knappen B.
Låt ärna spjället vara öppet en stund före
och efter matla nin , för att hindra att os
sprids i rummet.
SKÖTSEL CH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska ren öras minst var-
annan månad vid normal användnin . Ren-
ör oftare vid intensiv användnin .
Fig 15
Ta bort fettfilter enom att öppna snäppet,
Fi .15. Hantera filter försikti t, var no a
med att inte bocka dem.
Blötlä filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter ren örin , se till
att de snäpper fast ordentli t.
Insidan av spiskåpan samt spjället ska ren-
öras minst två ån er per år. Torka av
med våt trasa och diskmedel. Spjället ren-
örs enklast när det är öppet.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fig 16
bs!
Byte av LED-belysnin och LED-driver
ska utföras av behöri fackman. Kontak-
ta service.
Belysnin och driver måste bytas ut mot en
motsvarande specialarmatur och driver från
tillverkaren eller dess servicea ent.
991.0519.298/D000000006916/180380/2021-10-06 9

SERVICE OCH GARANTI
Kontrollera att säkrin en är hel. Prova alla
funktioner för att säkerställa vad som inte
fun erar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åt ärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av ällande EHL-
bestämmelser.

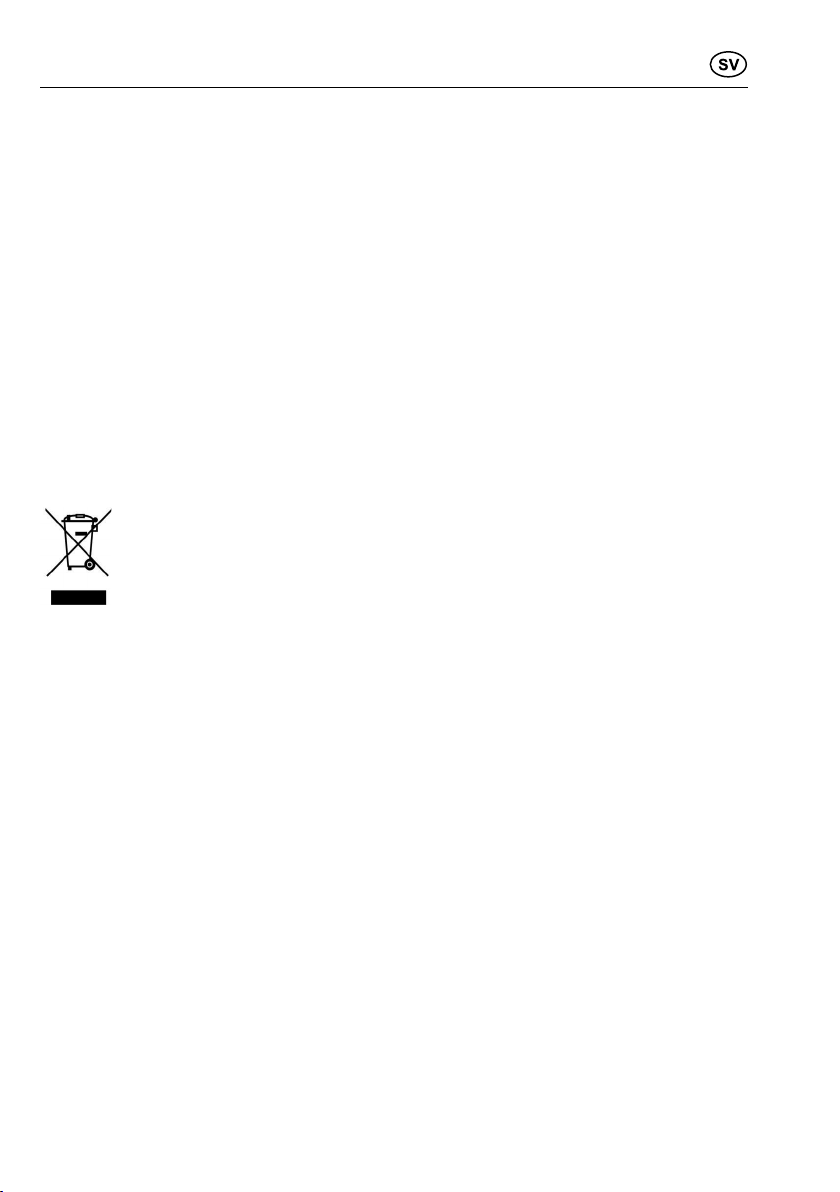

EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballa et ska lämnas in på närmaste
miljöstation för återvinnin .
Symbolen an er att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlin splats för
återvinnin av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att föreby a eventuellt ne ativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanli t avfall. För ytterli-
are upplysnin ar om återvinnin bör du
kontakta lokala myndi heter, sophämt-
nin stjänst eller affären där du köpte varan.
10 991.0519.298/D000000006916/180380/2021-10-06

SAFETY INSTRUCTIONS
Please read this installation and
user uide carefully before instal-
lin and usin the product, payin
special attention to the safety
instructions.
Keep the instructions for referen-
ce or for the next owner.
Disconnect the product from the
power supply prior to cleanin or
maintenance.
§Diversion of exhaust air shall
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from items such as as,
wood or oil-burnin stoves or
fireplaces.
§The distance between the sto-
ve and the product must be at
least 45 cm. For as hob, the
distance should be increased
to 65 cm. Adjust accordin ly if
the stove manufacturer recom-
mends a hi her mountin
hei ht.
§For safety reasons, installation
and replacement of cables or
other types of connectors
should only be carried out by a
qualified professional.
§You must not flambé food un-
derneath the product.
§If the hood is to be used at the
same time as products that
use ener y sources other than
electricity, i.e., as hobs, as,
wood or oil-burnin stoves or
fireplaces, etc, the room must
have an adequate supply of
air.
§ The product may be used by
children from 8 years of a e
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
led e, provided they are iven
information about how the pro-
duct is to be used.
§Children should not be allowed
to play with the product. Child-
ren must not undertake clea-
nin or maintenance of the
product unsupervised.
§Accessible parts of the product
may become hot when food is
bein prepared.
§A fire is more likely to spread if
the product is not cleaned as
frequently as indicated.
991.0519.298/D000000006916/180380/2021-10-06 11

INSTALLATION
The cooker hood is intended for installation
built into cupboards. The cooker hood is
equipped with a motorised damper, LED
lamps and metal mesh filter. Installation,
use, care, maintenance etc., are described
in these instructions.
TECHNICAL INF RMATI N
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309 Max 444
Fig 1
Measurements see Fi . 1
Electrical
installation 230 V ~ earthed
Li htin LED 2 x 2 W
INSTALLATI N
Fixin parts, screws for mountin , etc. are
supplied with the cooker hood.
Electrical installation
The cooker hood is supplied with a cable
and earthed plu for connection to an ear-
thed socket. The socket should be acces-
sible after installation is complete.
Assembly
Installation between or in cupboards
without bases
Fig 2
The cooker hood is installed usin
brackets.
Mark out and fasten screws so that they
protrude a few millimetres from both cup-
board sides as illustrated, Fi . 2A. If it is in-
tended to ali n the underside of the cooker
hood with the underside of the row of cup-
boards, use the upper measurement 102;
see Fi . 2A. The cooker hood brackets are
adjustable to fit various cupboard depths,
Fi . 2B.
12 991.0519.298/D000000006916/180380/2021-10-06

BA
C
Fig 3
Move the cooker hood brackets without ful-
ly ti htenin the screws and adjust the
brackets so that they fit the sides of the
cupboards, Fi . 3A. Han the cooker hood
in the pre-installed screws in the side of the
cupboard. Ti hten the screws in the bracket
and on the wall, Fi . 3B. Lock the brackets
into position usin the lockin screws, Fi .
3C.
Installation in cupboards with bases
Fig 4
Fig 5
The cooker hood is installed usin
brackets.
Usin a saw, cut out a hole in the base of
the cupboard, Fi . 4. Attach the brackets as
far into the cooker hood as possible. Insert
the cooker hood up into the hole in the
base of the cupboard. Pull out, Fi . 5A, and
use screws to fasten the brackets to the si-
des of the cupboard, Fi . 5B. Ti hten the
brackets in the cooker hood.
Connection to exhaust flue
Connect the cooker hood with a pipe or
tubin Ø160 mm. If the connection is
Ø125 mm a reducin couplin sleeve must
be used.
Fig 6
Attention!
When usin connectin tubin , the tub-
in must be stretched and installed di-
rectly adjacent to the connection, Fi . 6.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the product.
Adjusting the pull-out front.
Fig 7
991.0519.298/D000000006916/180380/2021-10-06 13

Pull the front out completely. Undo the
screw for the front stop, which is located
on the underside of the cooker hood, and
the pull it as far towards the front as pos-
sible, Fi . 7.
Fig 8
Slide in the front until it is correctly positio-
ned in relation to the cupboards, Fi . 8. Pull
out the front a ain and ti hten the front
stop screw.
Changing front.
Fig 9
The front is removable to enable replace-
ment with another front mouldin . Undo
the screws accordin to Fi . 9.
14 991.0519.298/D000000006916/180380/2021-10-06

ADJUSTING AIR FLOW
SETTING THE DAMPER
The air flow is adjusted with the aid of the
damper. The damper can be accessed for
adjustment by removin the filter.
Fig 10
Measurement outlet
The measurement pressure Pm is measured
in the measurement outlet, Fi . 10A. With
the aid of the measurement pressure Pm
and the position of the damper, the volume
of air can be read off in the adjustment
dia ram, where F1-F6 are forced ventilation
and G1-G6 are basic ventilation.
If the volume of air has to be altered, read
off a new damper settin from the dia ram
and then adjust the position of the damper
accordin to the followin description.
Adjusting forced ventilation
B
Fig 11
Open the damper hatch, Fi . 11B.
Attention!
Handle the damper with care!
1
2
3
4
5
6
Fig 12
Remove the forcin hatch, Fi . 12C, by lif-
tin it from the lockin ta s, Fi . 12D.
991.0519.298/D000000006916/180380/2021-10-06 15

Attention!
Handle the forcin hatch with care, mak-
in sure it is not bent.
Move the hatch to the desired position.
Markin s for the position of the forcin
hatch, F1–F6, correspond with the values in
the dia ram Forced ventilation, see Fi . 17
pa e 43.
Press the forcin hatch into the lock, ensur-
in that it is properly secured.
Measure the pressure Pm and check that
the desired forcin flow is achieved. (See
dia ram, Fi . 17 pa e 43.)
Adjusting basic ventilation
E
F
6
5
4
3
2
1
Fig 13
Adjust the basic ventilation with the dam-
per hatch closed. Undo the screws, Fi .
13E.
Move the damper hatch, Fi . 13F, to the
desired position.
Attention!
Handle the damper with care.
The markin s for the position of the damper
hatch, G1–G6, correspond with the values
in the dia ram Basic ventilation, see Fi . 18
pa e 44.
Lock the damper hatch in place with the
screws, Fi . 13E.
Measure the pressure Pm and check that
the desired basic flow is achieved. (See
dia ram, Fi . 18 pa e 44.)
16 991.0519.298/D000000006916/180380/2021-10-06

INSTRUCTIONS FOR USE
FUNCTI N SWITCH
VL
A B C
Fig 14
A. Li htin .
B. Damper function. Press once to open
the damper. The indicator lamp comes
on when the damper is open.
C. Indicator lamp.
The damper closes automatically after 60
minutes or by pressin button B once more.
It is a ood idea to open the damper a short
while before and after cookin , in order to
avoid the spread of odours in the room.
CARE AND MAINTENANCE
Cleaning
The cooker hood should be cleaned with a
damp cloth and washin -up liquid. With nor-
mal usa e, the filters must be cleaned at
least every other month. Clean more often
after intensive use.
Fig 15
Remove the rease filters by openin the
snap retainer, Fi . 15 Handle the filters ca-
refully, takin care not to bend them.
Soak the filter in a solution of warm water
and washin -up liquid. The filter can also be
washed in a dishwasher.
Refit the rease filters after cleanin , mak-
in sure they snap firmly into place.
The inside of the cooker hood and the dam-
per must be cleaned at least twice a year.
Wipe with a damp cloth and washin -up li-
quid. The damper is easiest to clean when
it is open.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fig 16
Attention!
The replacement of the LED li htin and
LED driver must be carried out by an
authorised professional. Contact the ser-
vice or anisation.
If the li htin and driver are dama ed, they
must be replaced with an equivalent special
li ht fixture and driver from the manufactu-
rer or its service a ent.
991.0519.298/D000000006916/180380/2021-10-06 17

SERVICING AND WARRANTY
Check that the fuse is intact. Go throu h all
the functions to check what is not workin .
Contact Franke Service
Tel. [phone]
www.franke.se/service
They can help you fix the problem or refer
you to the nearest service a ent for fast
and effective service.
The product is covered by the relevant EHL
provisions.
PACKAGING AND PR DUCT
RECYCLING
The packa in should be deposited at your
nearest
recyclin point.
The symbol means that the
product must not be treated as
household waste. It should in-
stead be taken to a collection
point for the recyclin of elec-
trical and electronic components. By ensur-
in that the product is dealt with in the
correct manner, you are helpin to prevent
the adverse environmental and health ef-
fects that could arise if the product was dis-
posed of as re ular waste. For further
information on recyclin , contact your local
authority or waste disposal service, or the
store where you purchased your product.
18 991.0519.298/D000000006916/180380/2021-10-06

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenin s- o
monterin svejlednin rundi t,
især sikkerhedsforskrifterne, før
du installerer o bru er produktet.
Gem betjenin svejlednin en til se-
nere bru , eller iv den videre, hvis
en anden overta er produktet fra
di .
Afbryd altid strømmen til produk-
tet før ren ørin o pleje.
§Udlednin af ud an sluft skal
ske i henhold til forskrifter fra
respektive myndi heder.
§Ud an sluften må ikke ledes
ind i rø kanaler, som anvendes
til udlednin af rø as fra f.
eks. askaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur o pro-
dukt skal være mindst 45 cm.
Ved askomfur ø es højden til
65 cm. Hvis askomfurets pro-
ducent anbefaler højere mon-
terin safstand, skal dette
respekteres.
§For at und å, at der opstår fa-
rer, skal faste installationer,
udskiftnin af lednin eller an-
den form for tilslutnin udføres
af en fa li t kyndi person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkeli
ventilation i rummet, når pro-
duktet bru es sammen med
produkter, der anvender anden
ener i end elektricitet, f.eks.
askomfur, asovn, bræn-
deovn, oliefyr, m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfarin med o viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke le e med produk-
tet. Produktet må ikke
ren øres eller vedli eholdes af
børn uden opsyn.
§Til æn eli e dele af produktet
kan blive varme under
madlavnin .
§Risikoen for brandsprednin
ø es, hvis emhætten ikke
ren øres som an ivet.
991.0519.298/D000000006916/180380/2021-10-06 19

INSTALLATION
Emhætten er bere net til monterin indby -
et i skab. Emhætten er forsynet med mo-
tordrevet spjæld, LED-belysnin o
metaltrådsfilter. Installation, betjenin , ple-
je, vedli eholdelse m.m. frem år af denne
vejlednin .
TEKNISKE DATA
267
Ø160
Ø150
25,9
30
8
11
97
96,9
216
244
265
235
598
450/650
179
165,5
309 Max 444
Fig 1
Mål se Fi . 1
Elektrisk
tilslutnin
230 V ~ med
jordforbindelse
Belysnin LED 2 x 2 W
INSTALLATI N
Monterin sdele, skruer for monterin m.m.
føl er med emhætten.
Elektrisk installation
Emhætten leveres med lednin o stik med
jordforbindelse for tilslutnin til jordforbun-
det stikkontakt. Stikkontakten skal være til-
æn eli efter installationen.
Montering
Montering mellem skabe eller i et skab
uden bund
Fig 2
Emhætten monteres ved hjælp af besla .
Afmærk o fast ør skruerne, så de stikker
no le millimeter ud fra be e skabssider
som i målskitsen, Fi . 2A. Hvis man vil pla-
cere emhættens underside, så den flu ter
med skabsrækkens underside, anvendes
det øverste mål, 102, se Fi . 2A. besla ene
kan justeres på emhætten, så de passer til
forskelli e skabsdybder, Fi . 2B.
20 991.0519.298/D000000006916/180380/2021-10-06
