Franke FRO 918 BK-CH Operation manual

Instructions for use and installation
Cooker Hood
Istruzioni per l’uso e l’installazione
Cappa
Mode d’emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Installation
Dunstabzugshaube
FRO 918 BK-CH
GB
IT
FR
DE

2
2
INDEX
RECOMMENDATIONS AND SUGGESTIONS 3
CHARACTERISTICS 6
INSTALLATION 7
USE 10
MAINTENANCE 11
INDICE
CONSIGLI E SUGGERIMENTI 13
CARATTERISTICHE 16
INSTALLAZIONE 17
USO 20
MANUTENZIONE 21
SOMMAIRE
CONSEILS ET SUGGESTIONS 23
CARACTERISTIQUES 26
INSTALLATION 27
UTILISATION 30
ENTRETIEN 31
IN ALTSVERZEIC NIS
EMPFEHLUNGEN UND HINWEISE 33
CHARAKTERISTIKEN 36
MONTAGE 37
BEDIENUNG 40
WARTUNG 41
EN
IT
FR
DE

EN
3
3
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance
Accordingly, you may find descriptions of individual features that do not
apply to your specific appliance
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from
incorrect or improper installation
• The minimum safety distance between the cooker top
and the extractor hood is 650 mm (some models can
be installed at a lower height, please refer to the
paragraphs on working dimensions and installation)
• Check that the mains voltage corresponds to that
indicated on the rating plate fixed to the inside of the
hood
• For Class I appliances, check that the domestic
power supply guarantees adequate earthing

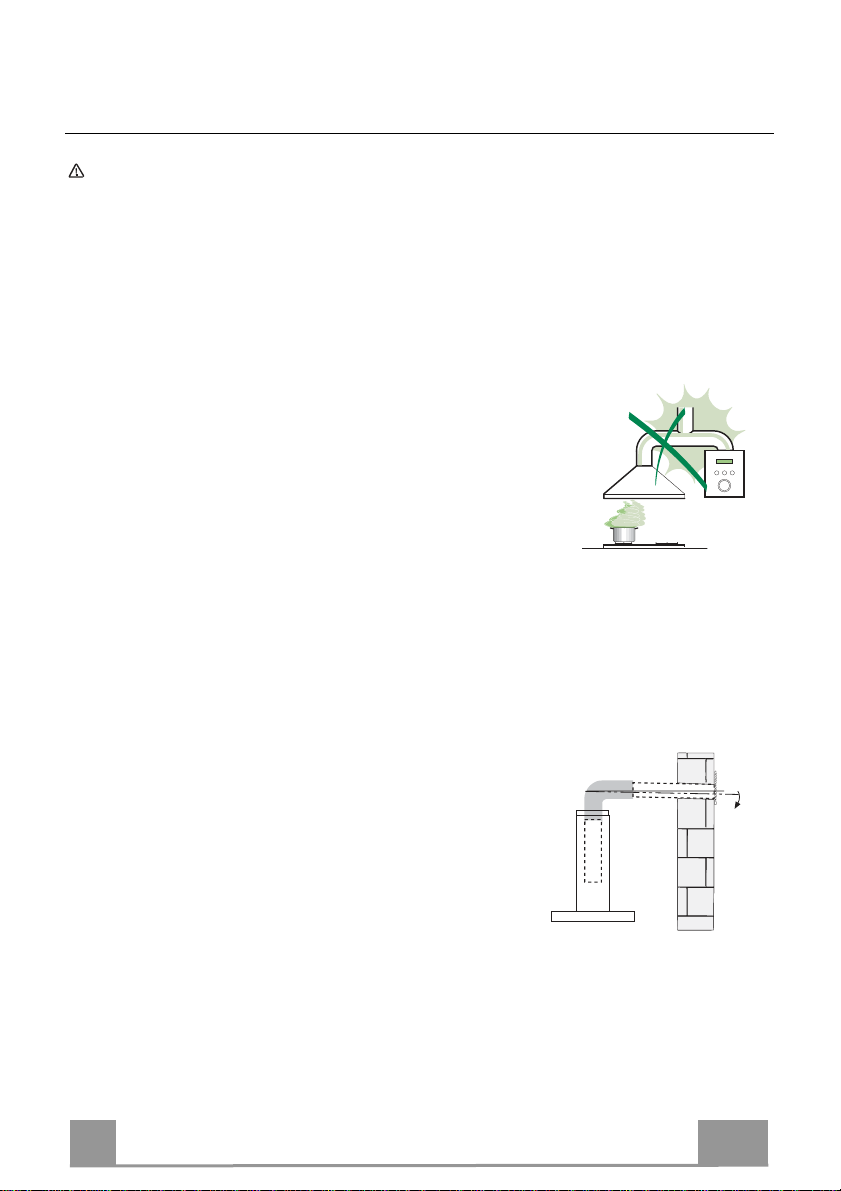

Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm The route of the flue must be as short as possible
• Do not connect the extractor hood to exhaust ducts carrying combustion
fumes (boilers, fireplaces, etc )
• If the extractor is used in conjunction with non-
electrical appliances (e g gas burning
appliances), a sufficient degree of aeration must
be guaranteed in the room in order to prevent the
backflow of exhaust gas The kitchen must have
an opening communicating directly with the open
air in order to guarantee the entry of clean air
When the cooker hood is used in conjunction with
appliances supplied with energy other than electric, the negative pressure in
the room must not exceed 0,04 mbar to prevent fumes being drawn back
into the room by the cooker hood
• In the event of damage to the power cable, it must be replaced by the
manufacturer or by the technical service department, in order to prevent any
risks
2°

EN
4
4
• If the instructions for installation for the gas hob specify a greater distance
specified above, this has to be taken into account Regulations concerning
the discharge of air have to be fulfilled
• Use only screws and small parts in support of the hood
Warning: Failure to install the screws or fixing device in accordance with
these instructions may result in electrical hazards
• Connect the hood to the mains through a two-pole switch having a contact
gap of at least 3 mm
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells
• Never use the hood for purposes other than for which it has been designed

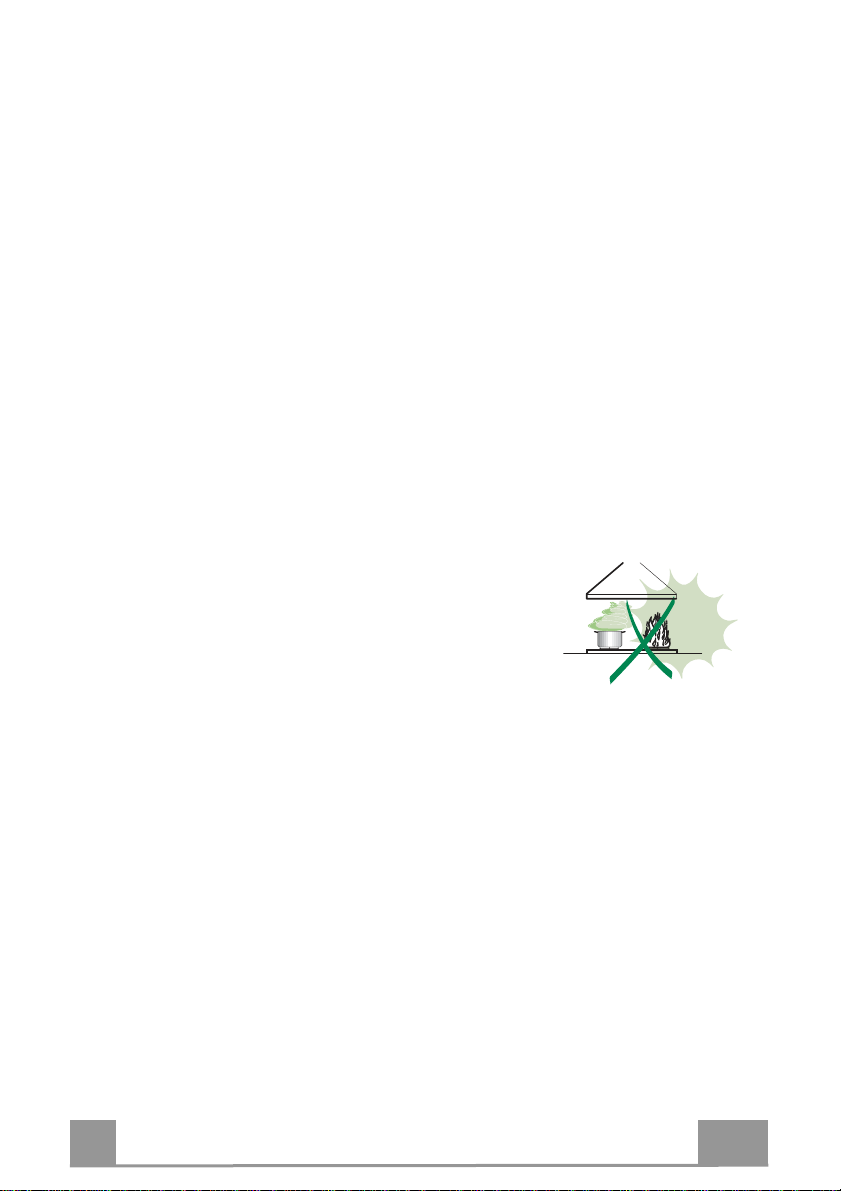

• Never leave high naked flames under the hood when it is in operation
• Adjust the flame intensity to direct it onto the bottom of the pan only, making
sure that it does not engulf the sides
• Deep fat fryers must be continuously monitored
during use: overheated oil can burst into flames
• Do not flambè under the range hood; risk of fire
• This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved Children shall not play with the appliance Cleaning and user
maintenance shall not be made by children without supervision

EN
5
5
• “CAUTION: Accessible parts may become hot when used with cooking
appliances ”
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out
any maintenance work
• Clean and/or replace the Filters after the specified time period (Fire hazard)
• The Grease filters must be cleaned every 2 months of operation, or more
frequently for particularly heavy usage, and can be washed in a dishwasher
• The Activated charcoal filter is not washable and cannot be regenerated,
and must be replaced approximately every 4 months of operation, or more
frequently for particularly heavy usage
• Clean the hood using a damp cloth and a neutral liquid detergent
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic
equipment By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of
this product For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service or
the shop where you purchased the product

EN
6
6

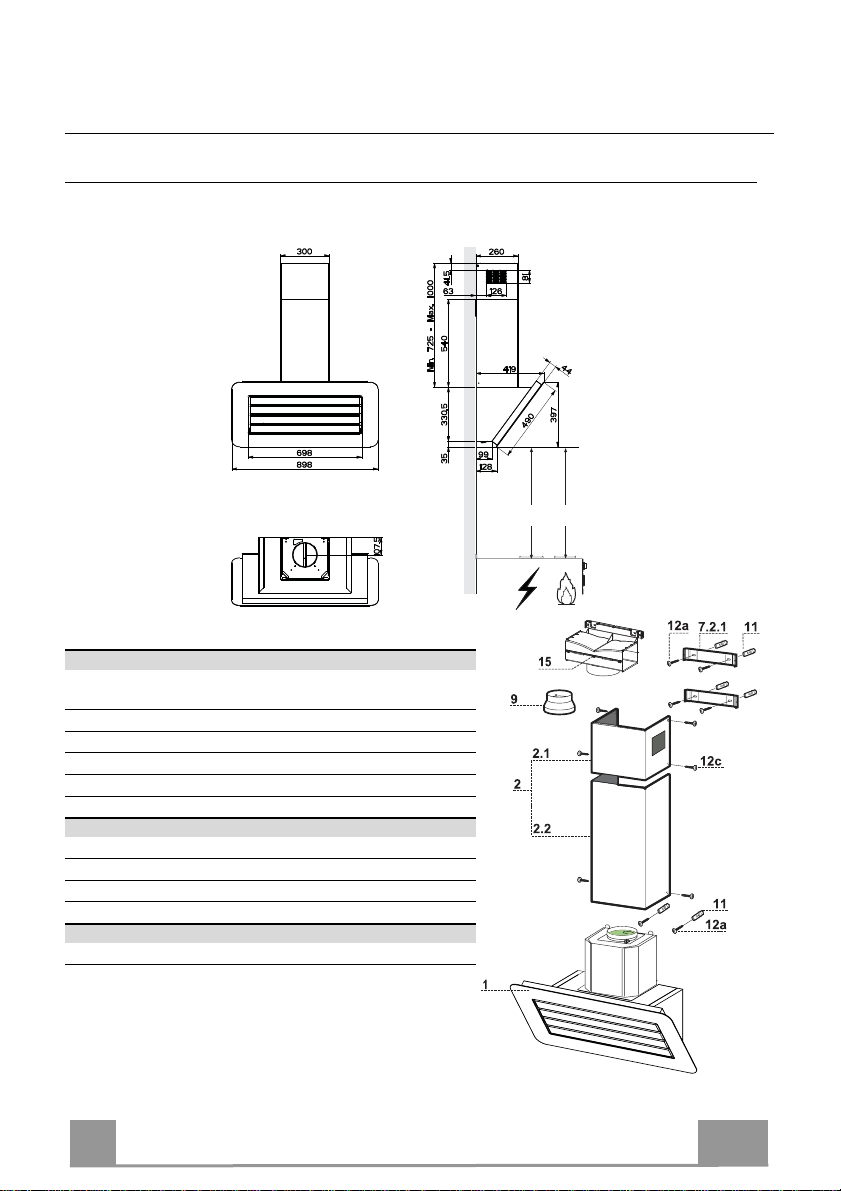

C ARACTERISTICS
Dimensions
Min.
450mm
Min.
450mm
Components
Ref. Q.ty Product Components
1 1 Hood Body, complete with: Controls, Light, Blower,
Filters
2 1 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
9 1 Reducer Flange ø 150-120 mm
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.2.1 2 Upper Chimney Section Fixing Brackets
11 6 Wall Plugs
12a 6 Screws 4,2 x 44,4
12c 6 Screws 2,9 x 9,5
Q.ty Documentation
1 Instruction Manual

EN
7
7
INSTALLATION

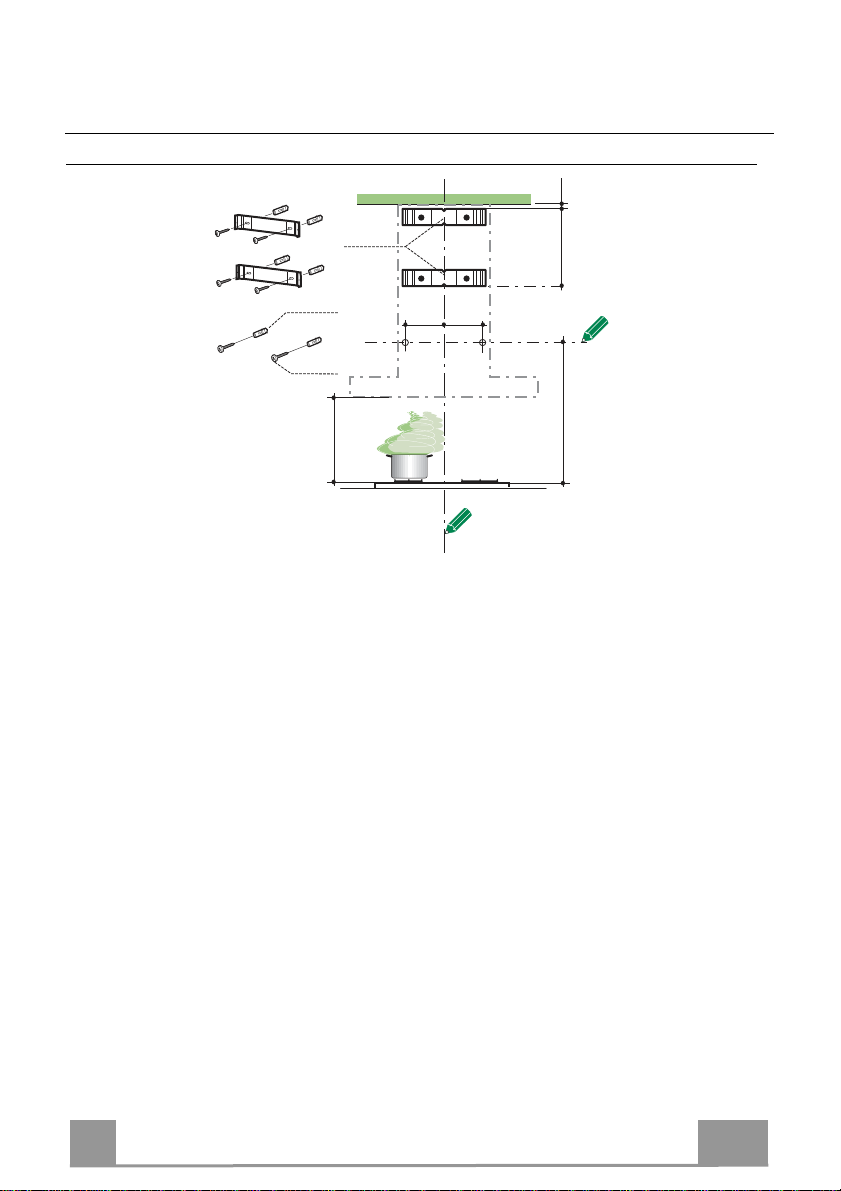

Wall drilling and bracket fixing
7.2.1
11
12a
X
116
1÷2
116
1040
450 mm min
Wall marking:
• Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the
centre of the area in which the hood will be installed.
• Draw a horizontal line at 1040 mm above the hob.
• Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit
aligning the centre (notch) with the vertical reference line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the
upper chimney section supplied), aligning the centre (notch) with the vertical line.
• Mark the wall at the centres of the holes in the bracket.
• Mark a reference point as indicated at 116 mm from the vertical reference.
• Repeat this operation on the other side.
• Drill ø 8 mm holes at all the centre points marked.
• Insert the wall plugs 11 in the holes.
• Fix the lower bracket 7.2.1 using the 12a screws (4,2 x 44,4) supplied.
• Fix the upper bracket 7.2.1 using the 2 screws 12a (4,2 x 44,4) supplied.
• Insert the two screws 12a (4,2 x 44,4) supplied in the hood body fixing holes, leaving a gap
of 5-6 mm between the wall and the head of the screw.

EN
8
8
Mounting the hood body
• Before attaching the hood body, tighten the two screws Vr
located on the hood body mounting points.
• Hook the hood body onto the screws 12a.
• Fully tighten the support screws 12a.
• Adjust the screws Vr to level the hood body.
12a
Vr
Connections
DUCTED VERSION AIR EX AUST SYSTEM
When installing the ducted version, connect the hood to the
chimney using either a flexible or rigid pipe ø 150 or 120 mm,
the choice of which is left to the installer.
• To install a ø 120 mm air exhaust connection, insert the
reducer flange 9 on the hood body outlet.
• Fix the pipe in position using sufficient pipe clamps (not
supplied).
• Remove any activated charcoal filters.
9
ø 120ø 150
AIR OUTLET – RECIRCULATION VERSION
• Unfasten the 2 screws fixing the upper bracket 7.2.1.
• Fasten the air outlet connector 15 in its place, using the 2
screws removed as above.
• Join the Connector 15 to the Hood canopy outlet using a rigid
or flexible pipe ø150 mm, selection of which is at the
discretion of the installation technician.
• Make sure that the Activated charcoal odour filter has been
fitted.

EN
9
9
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch
having a contact gap of at least 3 mm.
• Remove the grease filters (see paragraph Maintenance) being
sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.

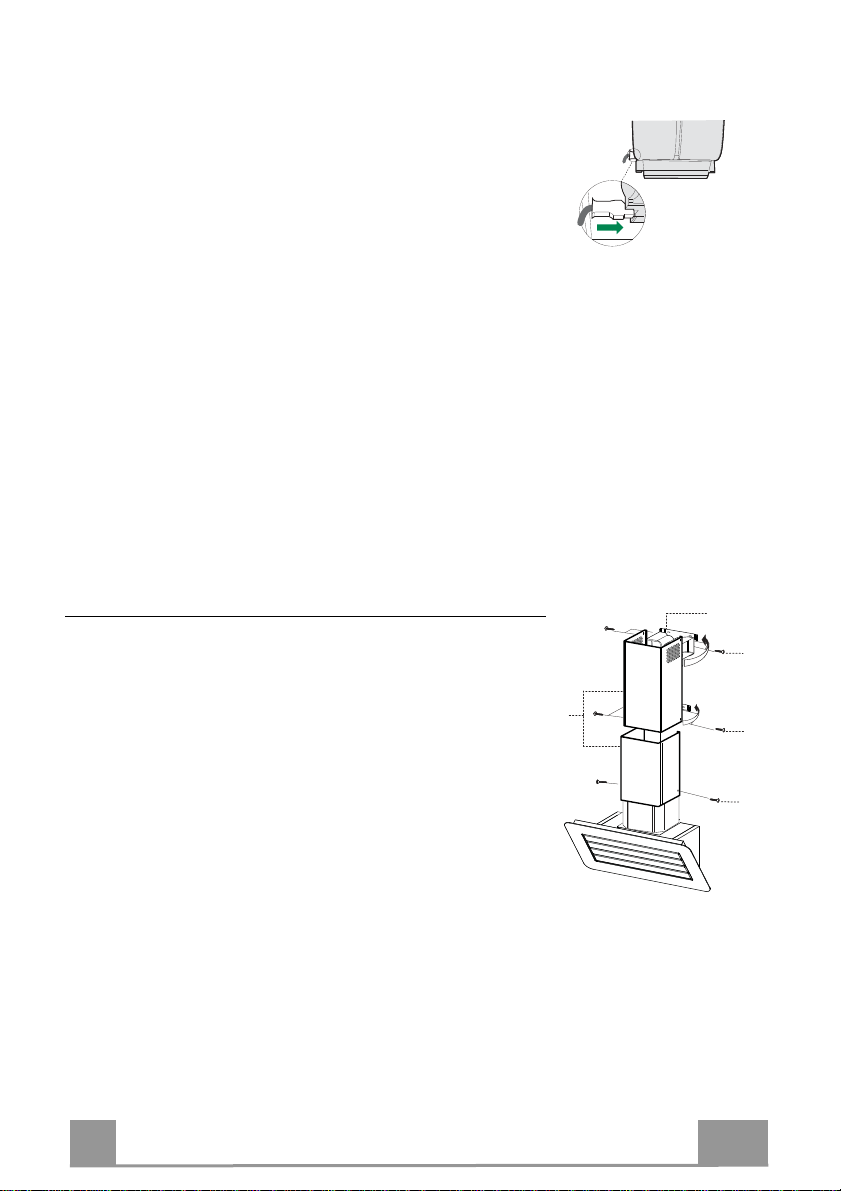

Flue assembly
Upper exhaust flue
• Slightly widen the two sides of the upper flue and hook them
behind the brackets 7.2.1, making sure that they are well
seated.
• Secure the sides to the brackets by using the 4 screws 12c (2,9
x 9,5) supplied.
• Make sure that the outlet of the extensions pieces is aligned
with the chimney outlets.
Lower exhaust flue
• Slightly widen the two sides of the flue and hook them
between the upper flue and the wall, making sure that they are
well seated.
• Fix the lower part laterally to the hood body by using the 2
screws 12c (2,9 x 9,5) supplied.
12c
2.2
2
12c
12c
2.1
7.2.1

EN
1
0
10
USE
Control panel
Button
Function
Display
A
Turns the suction motor on and off. -
B
Decreases the working speed. The number of lighted segments decreases.
C
Increases the working speed. The number of lighted segments increases.
D
Activates Intensive speed from any other speed,
with the exception of Delay and 24H. This speed
is set to operate for 6 minutes, after which the
system returns to the speed that was set before.
Suitable to deal with maximum levels of cooking
fumes.
The indicator
I
flashes and all the segments on the
Display are lit.
It is disabled by pressing the Button.
Pressing and holding the button for approximately
5 seconds, with all functions turned off
(Motor+Light), Enables / Disables the Activated
Charcoal Filter alarm.
2 Flashes of symbol C– Alarm Enabled.
1 Flash of symbol C– Alarm Disabled.
E
Starts the Motor in Air Change mode, at a speed
that allows suction 10 minutes for hour, after
which the Motor will stop.
Displays
24
and the segments on the Display all light
up and then turn off one at a time in cycle.
It is disabled by pressing the Button.
F
Activates automatic switch-off with a 30’ delay.
Suitable to complete elimination of residual
odours. Can only be activated with the motor
turned on at a Speed other than 24H and Intensive.
Displays a flashing
Clock
symbol.
It is disabled by pressing the Button.
Press and hold the button for approximately 5
seconds to Enable / Disable the Remote control. 2 Flashes of the Horizontal Bars – Remote Control
Enabled.
1 Flash of the Horizontal Bars – Remote Control
Disabled.
G
Performs a
Reset
of the Filter saturation alarm
when the Button is pressed for approximately 3
seconds.
After 100 hours in operation the
Drop
symbol is
displayed to indicate saturation of the Metal Grease
Filters.
After 200 hours in operation the letter C is displayed
to indicate saturation of the Activated Charcoal
filters.
H
Decreases the intensity of the Lighting each time
the Button is pressed, in cycle.
I
Turns the lighting system on and off at maximum
intensity.
L
Increases the intensity of the Lighting each time
the Button is pressed, in cycle.
Keyboard Lock: it is possible to lock the keyboard, for example when cleaning the Glass surface, when the
Hood has Motor and Lights turned off.
Press Afor approximately 5 Seconds to enable or disable the Keyboard Lock, which is always confirmed
by a Beep and an animation on the display motor bar.
B
AD
CEG
FI
HL
B
AD
CEG
FI
HL

EN
1
1
11
MAINTENANCE

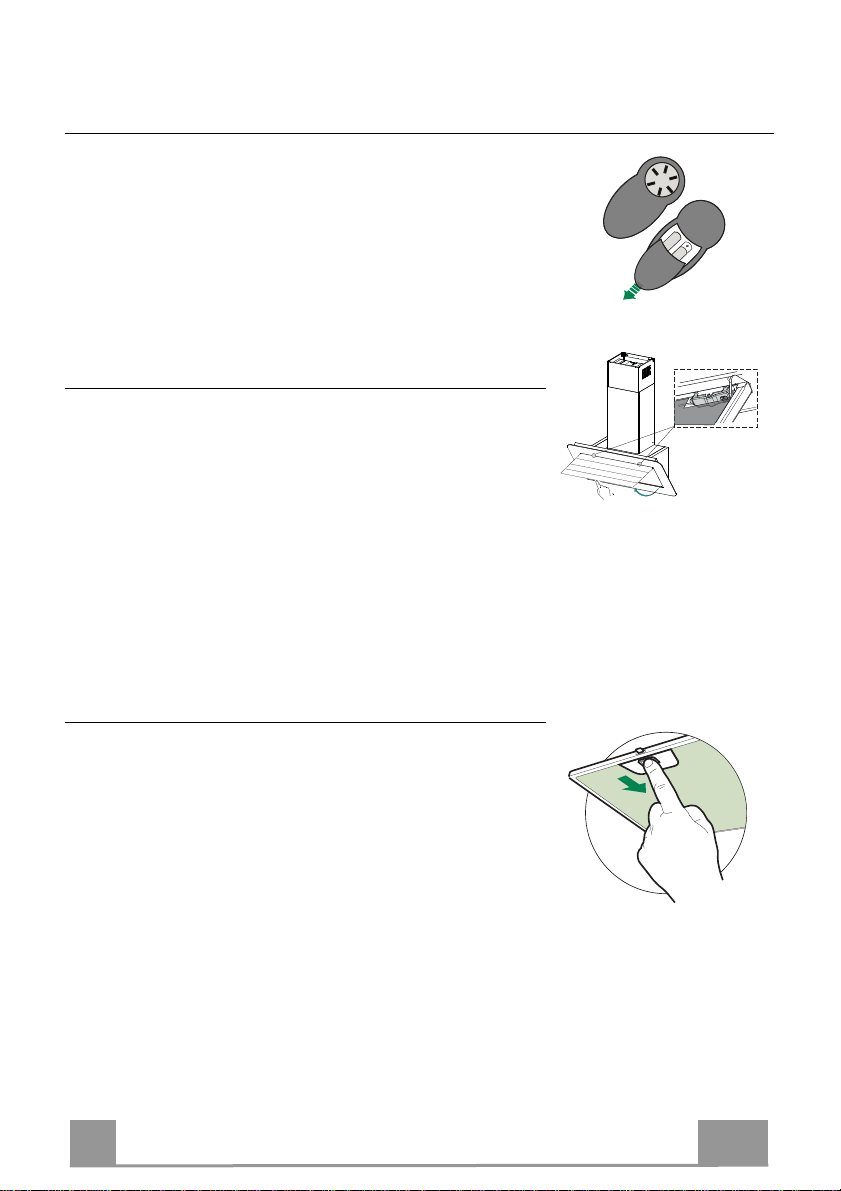

REMOTE CONTROL (OPTIONAL)
The appliance can be controlled using a remote control powered
by a 1.5 V carbon-zinc alkaline batteries of the standard LR03-
AAA type (not included).
• Do not place the remote control near to heat sources.
• Used batteries must be disposed of in the proper manner.
Cleaning the Comfort Panels
• Pull the Comfort Panel to open it.
• Disconnect the panel from the hood canopy by sliding the
fixing pin lever.
• The comfort panel must never be washed in a dishwasher.
• Clean the outside by using a damp cloth and neutral liquid
detergent.
• Clean the inside as well by using a damp cloth and neutral
detergent; do not use wet cloths or sponges, or jets of water; do
not use abrasive substances.
• When the above operation has been completed, hook the panel
back to the hood canopy and close it by turning the knob in the
opposite direction.
Metal grease filters
Metal filters can be washed also in a dish machine. They need to
be washed every time a drop-symbol appears in the display or at
least every two months. In case of very frequent use these have to
be washed even more often.
Alarm reset
• Press the G-key for at least 2 seconds.
Cleaning
• Open the comfort panel.
• Remove the filters one by one by pushing them backwards and
pulling them down contemporaneously.
• Wash the filters. Pay attention not to bend them. Make sure
that filters are completely dry before putting them into their
seat. (a possible modification of the filter surface doesn’t
influence its efficiency).
• Place the filters again into their seats and make sure that the
handle of the filter remains outside.
• Close the comfort panel.

EN
1
2
12
Charcoal filter (recycling version)
This filter cannot be washed or regenerated. It must be replaced when the C appears on the
display or at least once every 4 months. The filter saturation alarm has to be activated already
before.
Activation of the alarm signal
• In the recycling version hoods the filter saturation alarm must be activated during the
installation or later.
• Switch off the hood and the lights.
• Press the D-key for about 5 seconds.
• 2 flash C-symbol lit - charcoal filter saturation alarm ACTIVATED.
• 1 flash C-symbol lit - charcoal filter saturation alarm DEACTIVATED.
SUBSTITUTION OF T E C ARCOAL FILTER
Alarm reset
• Switch off the motor and the lighting system.
• Press the G-key for at least 2 seconds.
Substitution of the filter
• Open the confort panel.
• Remove the metal grease filters.
• Remove the charcoal filter as indicated in the picture.
• Place the filter again into its seat.
• Place again the metal grease filters into their place.
Lighting unit
Warning: This appliance is fitted with a white LED lamp classed
as 1M according to EN 60825-1: 1994 + A1:2002 + A2:2001
standards; maximum optical power emitted @439nm: 7µW. Do
not look directly at the light through optical devices (binoculars,
magnifying glasses…).
• For replacement contact technical support. ("To purchase
contact technical support")

IT
1
3
13
CONSIGLI E SUGGERIMENTI
Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo
apparecchio Pertanto, si potrebbero trovare descrizioni di singole
caratteristiche che non appartengono al proprio apparecchio specifico
INSTALLAZIONE
• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti
da un’installazione o utilizzazione impropria
• La distanza minima di sicurezza tra il piano cottura
e la cappa aspirante è di 650 mm (alcuni modelli
possono essere installati a un’altezza inferiore;
vedere il paragrafo relativo alle dimensioni di lavoro
e all'installazione)
• Controllare che la tensione di rete corrisponda a
quella indicata sulla targa dati applicata all’interno
della cappa
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione
domestica disponga di un adeguato collegamento a massa
Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro
minimo di 120 mm Il percorso dei fumi deve essere il più corto possibile
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di
combustione (per es caldaie, camini ecc )
• Se l’aspiratore è utilizzato in combinazione con
apparecchi non elettrici (per es apparecchi a gas),
deve essere garantito un sufficiente grado di
aerazione nel locale per impedire il ritorno di flusso
dei gas di scarico La cucina deve avere un'apertura
comunicante direttamente con l'esterno per garantire
l'afflusso di aria pulita Quando la cappa per cucina è utilizzata in
combinazione con apparecchi non alimentati dalla corrente elettrica, la
pressione negativa nel locale non deve superare 0,04 mbar per evitare che i
fumi vengano riaspirati nel locale dalla cappa
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire
dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi
rischio
2°

IT
1
4
14
• Se le istruzioni di installazione del piano cottura a gas specificano una
distanza maggiore di quella sopra indicata, è necessario tenerne conto
Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria
• Usare solo viti e minuteria di tipo idoneo per la cappa
Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in
conformità alle presenti istruzioni può comportare rischi di scosse elettriche
• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare
con distanza tra i contatti di almeno 3 mm
USO
• La cappa aspirante è progettata esclusivamente per l’uso domestico allo
scopo di eliminare gli odori dalla cucina
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso
il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati
• Le friggitrici devono essere costantemente
controllate durante l’uso: l’olio surriscaldato
potrebbe incendiarsi
• Non cuocere al flambé sotto la cappa: si potrebbe
sviluppare un incendio
• Questo apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-
fisico-sensoriali o con esperienza e conoscenze insufficienti, purché
attentamente sorvegliati e istruiti su come utilizzare in modo sicuro
l'apparecchio e sui pericoli che ciò comporta Assicurarsi che i bambini non
giochino con l'apparecchio Pulizia e manutenzione da parte dell'utente non
devono essere effettuate da bambini, a meno che non siano sorvegliati

IT
1
5
15
• “ ATTENZIONE: le parti accessibili possono diventare molto calde durante
l’uso degli apparecchi di cottura ”
MANUTENZIONE
• Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di
qualunque operazione di pulizia o manutenzione
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di
incendio)
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più
frequentemente in caso di utilizzo molto intenso e possono essere lavati in
lavastoviglie
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere
sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di
utilizzo molto intenso
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro
Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non
può essere smaltito come un normale rifiuto domestico Il prodotto da smaltire
deve essere conferito presso un apposito centro di raccolta per il riciclaggio
dei componenti elettrici ed elettronici Assicurandosi che questo prodotto sia
smaltito correttamente, si contribuirà a prevenire potenziali conseguenze
negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal
suo smaltimento inadeguato Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti
oppure il negozio dove è stato acquistato il prodotto

IT
1
6
16
CARATTERISTIC E
Ingombro
Min.
450mm
Min.
450mm
Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo
Ventilatore, Filtri
2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
9 1 Flangia di Riduzione ø 150-120 mm
15 1 Raccordo Uscita Aria
Rif. Q.tà Componenti di Installazione
7.2.1 2 Staffe Fissaggio Camino Superiore
11 6 Tasselli
12a 6 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
Q.tà Documentazione
1 Libretto Istruzioni

IT
1
7
17
INSTALLAZIONE
Foratura Parete e Fissaggio Staffe
7.2.1
11
12a
X
116
1÷2
116
1040
450 mm min
Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il
montaggio della Cappa;
• una linea Orizzontale a: 1040 mm min. sopra il Piano di Cottura.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando
il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino
Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimento.
• Ripetere questa operazione dalla parte opposta.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Fissare la Staffa superiore 7.2.1 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando
uno spazio di 5-6 mm fra la parete e la testa della vite.

IT
1
8
18
Montaggio Corpo Cappa
• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate
sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.
12a
Vr
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di
riduzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
9
ø 120ø 150
USCITA ARIA VERSIONE FILTRANTE
• Svitare le 2 Viti che fissano la Staffa Superiore 7.2.1.
• Avvitare al suo posto il Raccordo Uscita Aria 15 con le 2 viti
tolte in precedenza.
• Collegare il Raccordo 15 all’Uscita del Corpo Cappa per
mezzo di un tubo rigido o flessibile di ø150 mm, la cui scelta
è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone
attivo.

IT
1
9
19
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e
assicurarsi che il connettore del Cavo di alimentazione sia
correttamente inserito nella presa dell’Aspiratore
Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, agganciarle dietro
le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in
dotazione.
• Assicurarsi che l’uscita delle Prolunghe Raccordo risulti in
corrispondenza delle bocchette del Camino.
Camino inferiore
• Allargare leggermente le due falde laterali del Camino,
agganciarle tra il Camino superiore e la parete e richiuderle
fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2
Viti 12c (2,9 x 9,5) in dotazione.
12c
2.2
2
12c
12c
2.1
7.2.1

IT
2
0
20
USO
Quadro comandi
Tasto
Funzione
Display
A
Accende / Spegne il motore di aspirazione. -
B
Decrementa la velocità di esercizio. Diminuiscono i segmenti accesi.
C
Incrementa la velocità di esercizio. Aumentano i segmenti accesi.
D
Attiva la velocità Intensiva da qualsiasi velocità ad
eccezione del Delay e del 24H, tale velocità è
temporizzata a 6 minuti, al termine del tempo il
sistema ritorna alla velocità precedentemente
impostata. Adatta a fronteggiare le massime emissioni
di fumi di cottura.
Lampeggia
I
e i segmenti sul Display sono tutti
accesi.
Si disattiva premendo il Tasto.
Tenendo il tasto premuto per circa 5 secondi, quando
tutti i carichi sono spenti (Motore+Luce), si Attiva /
Disattiva l’allarme dei Filtri al Carbone attivo.
2 Lampeggi simbolo C – Allarme Attivato.
1 Lampeggio simbolo C – Allarme Disattivato.
E
Attiva il motore alla modalità Ricambio Aria, una
velocità che consente un’aspirazione di 10 minuti
ogni ora.
Visualizza
24
e i segmenti sul Display da tutti accesi
si spengono uno alla volta ciclicamente.
Si disattiva premendo il Tasto.
F
Attiva lo spegnimento automatico ritardato di 30’.
Adatto per completare l’eliminazione di odori residui.
Attivabile solo a motore acceso ad una Velocità
diversa da 24H e Intensiva.
Visualizza il simbolo di un
Orologio
che lampeggia.
Si disattiva premendo il Tasto.
Tenendo il tasto premuto per circa 5 secondi si Attiva
/ Disattiva il Telecomando. 2 Lampeggio Barre Orizzontali Telecomando Attivo. 1 Lampeggio Barre Orizzontali Telecomando
Disattivo.
G
Effettua il
Reset
dell’allarme saturazione Filtri
premendo il Tasto per circa 3 Secondi. Dopo 100 ore di Funzionamento Visualizza il simbolo Goccia per segnalare la saturazione dei Filtri
Metallici.
Dopo 200 ore di Funzionamento Visualizza C per
segnalare la saturazione dei Filtri al Carbone Attivo.
H
Decrementa l’intensità di Illuminazione ad ogni
pressione del Tasto in modo ciclico.
I
Accende e spegne l’impianto di illuminazione alla
massima intensità.
L
Incrementa l’intensità di Illuminazione ad ogni
pressione del Tasto in modo ciclico.
Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia della
superficie in Vetro, quando la Cappa ha il Motore e le Luci spente.
Premendo per circa 5 Secondi il tasto A si può abilitare o disabilitare il Blocco Tastiera che è sempre
confermato con un Beep e un’animazione sulla barra motore del display.
B
AD
CEG
FI
HL
B
AD
CEG
FI
HL
