WARNING - ELECTRICAL PRECAUTIONS
All wiring, electrical connections, and system grounding must
complywiththeNationalElectricalCode(NEC)andwithanylocal
codes and ordinances. Employ a licensed electrician.
CAUTION
•DO NOT OPERATE THIS PUMP DRY!
• Review instructions before operating.
CAREFULLYREADTHESESAFETYMESSAGES
IN THIS MANUAL AND ON PUMP.
SAFETY
APPLICATION
INSTALLATION
a) PUMPLOCATION:Thepumpshould beinstalledina clean,
dry and ventilated location which provides adequate drain-
age and room for servicing and protection from freezing
temperatures. It should be bolted down evenly on a good
foundation,preferablyconcrete,topreventthedevelopmentof
unnecessarystress.Locatingthepumpascloseas possible
to the source of water supply reduces the friction losses in
the suction pipe and provides for maximum capacities.
b) SUCTION PIPE: It is recommended that only new clean
pipe or hose be used and the size be the same as that of
the pump suction tapping. If the pump is installed any ap-
preciable distance away from the source of water supply,
the suction pipe should be increased by one size (this would
increase the priming time). The suction pipe must always
slope upwards from the water source to the pump to avoid
air pockets in the line. In cases where the pump has to be
reprimed often and it is not necessary that a lot of water be
delivered, it is advisable to use a 90° or 45° elbow on the
suctionline.Thisenablesthepumptoprimesoonerandalso
prevents kinking of the hose. In cases where a maximum
volume of water is required over a prolonged period of time,
the suction line should be led almost horizontally to the
pump. Thread compound should be used on all pipe joints
and connections should be thoroughly tightened. A strainer
should be connected to the bottom end of the suction pipe
and it should be well submerged at all times.
c) WIRING: It is recommended that a separate circuit be used
fromthedistributionpaneltothepumpunit.Aproperlyfused
disconnect switch is to be installed in the line, making sure
thatthecorrectgaugeofcableisusedtocarrytheload.Very
long leads will require a larger cable. An electrician should
be employed to do the wiring.
This pump is suitable for installations where the vertical distance
from the pump to the water level does not exceed *25 ft.(7.6m),
including friction loss. In off-set installations, friction losses in the
suction pipe must be taken into consideration.
*Varies with elevation above sea level.
WARNING - RISK OF ELECTRICAL SHOCK
• Have an electrician provide electrical power to the motor.
• Motor must be grounded and terminal cover in place to
reduce electrical shock hazard.
• Keep motor operating area as dry as possible.
• Always disconnect power before servicing.
• Not investigated for use in swimming pool areas.
FOR DUAL VOLTAGE MOTORS:
Voltage change instructions are located on motor label or on
wiring access cover.
Total head in feet
20 30 40 50 55
Capacity in U.S. GPM
54 43 31 11 3
B50S Self-Priming Centrifugal
Utility Pump
OWNER'S MANUAL
BEFORE OPERATING OR
INSTALLING THIS PUMP, READ
THIS MANUAL AND FOLLOW
ALL SAFETY RULES AND
OPERATING INSTRUCTIONS.
SAFETY WARNINGS

2
a) PRIMING: Remove the priming plug located on the top of
the casing and fill the pump casing with water. Replace the
priming plug.
b) PRIMING UNDER PRESSURE: (Refer to Figure 1). Should
itbenecessarytoprimeunderpressure,placeacheckvalve
on the discharge line of the pump and a pet cock or a ball
type air bleeder in place of the priming plug, or an air bleed
line with a gate valve connected to the discharge line. It will
then be possible for the liquid to remain in the discharge
pipe and allow the pump to draw the air bleeder, thereby
facilitating priming.
c) IMPELLERROTATION:Theimpellermustrotateinacounter-
clockwise direction as seen facing the pump from the front
of the casing.
d) STARTINGTHE PUMP: Neveroperatethepumpdryasthis
may damage the seal. If an exceptionally long suction line is
used, the pump casing may become overheated or vapour
locked. Should this occur, replace the water in the casing
with cold water and continue priming.
e) DRAINING: Should the pump be subject to freezing tem-
peratures, it will be necessary to drain the pump completely.
To drain, remove the drain plug (10) located at the bottom
of the front face of the pump casing and the priming plug
(11) and make sure that the drain hole is not choked. After
OPERATION - PRIMING THE PUMP
all the water has been drained, operating the pump for a few
seconds will ensure that the impeller (4) is devoid of water
(make sure that the suction line is also devoid of water).

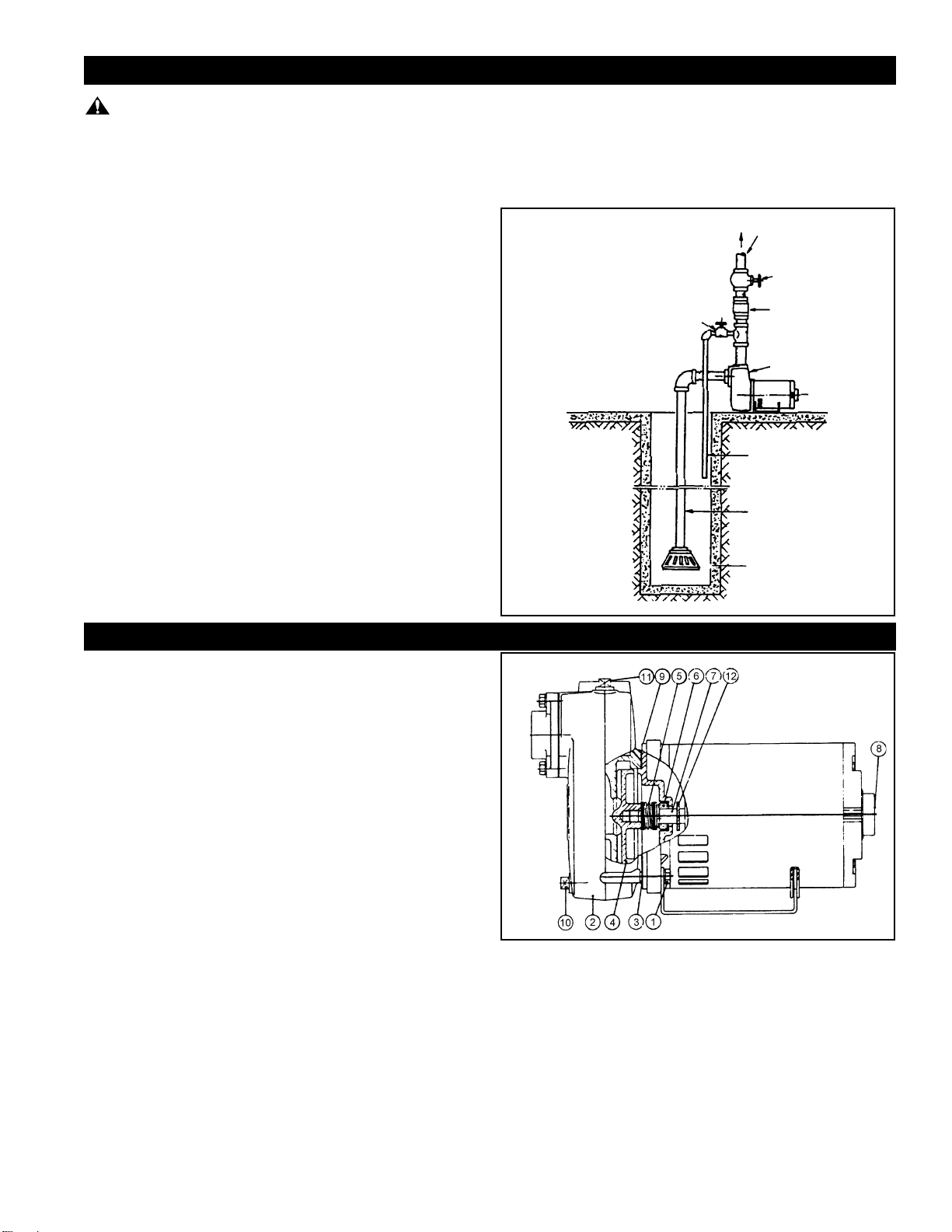

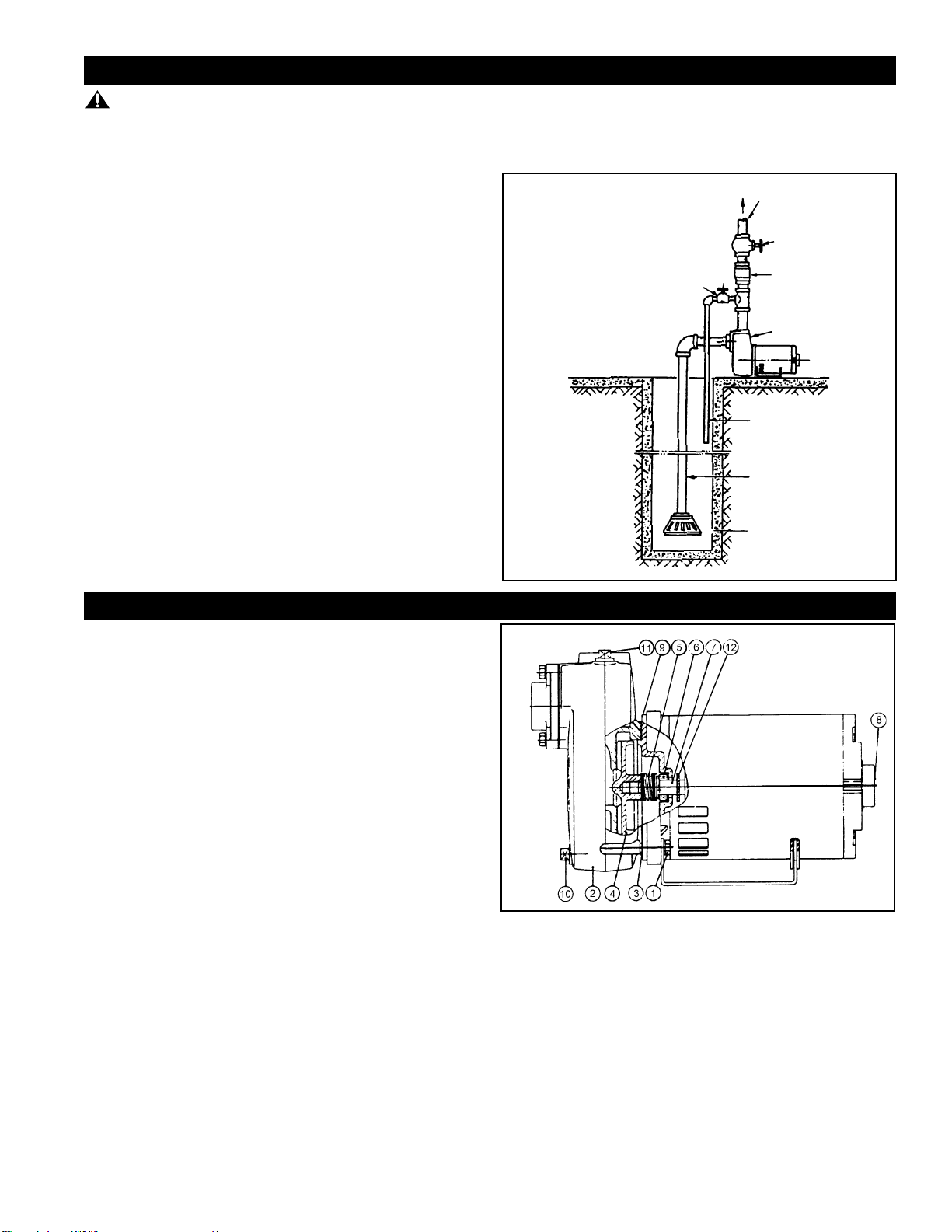

Fig. 1
Valve
(min. 3/4")
Strainer
Suction Line
Air Bleed Line
Pump
Check
Valve
Valve
Discharge
MAINTENANCE
a) LUBRICATION:
- The pump requires no lubrication.
- Forelectricmotor,refertoinstructionsprovidedbythemotor
manufacturer.
b) REPLACING MECHANICAL SEAL:
(Refer to Figure 2)
To Disassemble:
- Disconnect electric power.
- Drain pump.
- Disconnect piping.
- Remove the 4 bolts (1) and take off the casing (2).
- Remove motor cap (8) and insert a screwdriver. Unscrew
the impeller (4) in a counter-clockwise direction.
- Slip the rotating seal (5) from shaft (7) of seal plate/motor
assembly.
- Remove seal plate (9) from the motor, being very careful
not to damage the ceramic seat (6).
- Inspect the ceramic seat (6), if it needs replacing, press it
out of the adapter from the motor end.
c) To Reassemble:
- Clean all parts thoroughly before reassembly. Use liquid
soap on the rubber cup on the ceramic seat (6) and push it
into the seal plate (9). Make sure that the smooth surface
of the ceramic seat faces outwards.
- Assemble the seal plate (9) to the electric motor, being
very careful so as not to damage the ceramic seat (6). -
Use liquid soap on the rotating seal (5) and slip it on to the
shaft (7) with the seal ring towards the ceramic seat (6).
Make sure that the seal ring face on the rotating seal is in
contact with the ceramic seat.
Fig. 2
- Screw on the impeller (4). Assemble the casing (2) and use a
new gasket (3). Check to ensure that the impeller can rotate
freely in the casing.
- Reconnect pump to suction and discharge hoses.
- Allmodelshaveaflinger(12)ontheshaft.This flingermust
not be removed.
PRECAUTIONS
a) Whenever the pump is dismantled and then reassembled,
always check to see that the impeller rotates freely within the
casing.
b) The flinger on the motor shaft must not be removed.
WARNING: DO NOT RUN THE PUMP BEFORE PRIMING IT, SINCE THE SEAL AND IMPELLER COULD BE PERMANENTLY
DAMAGED.

3

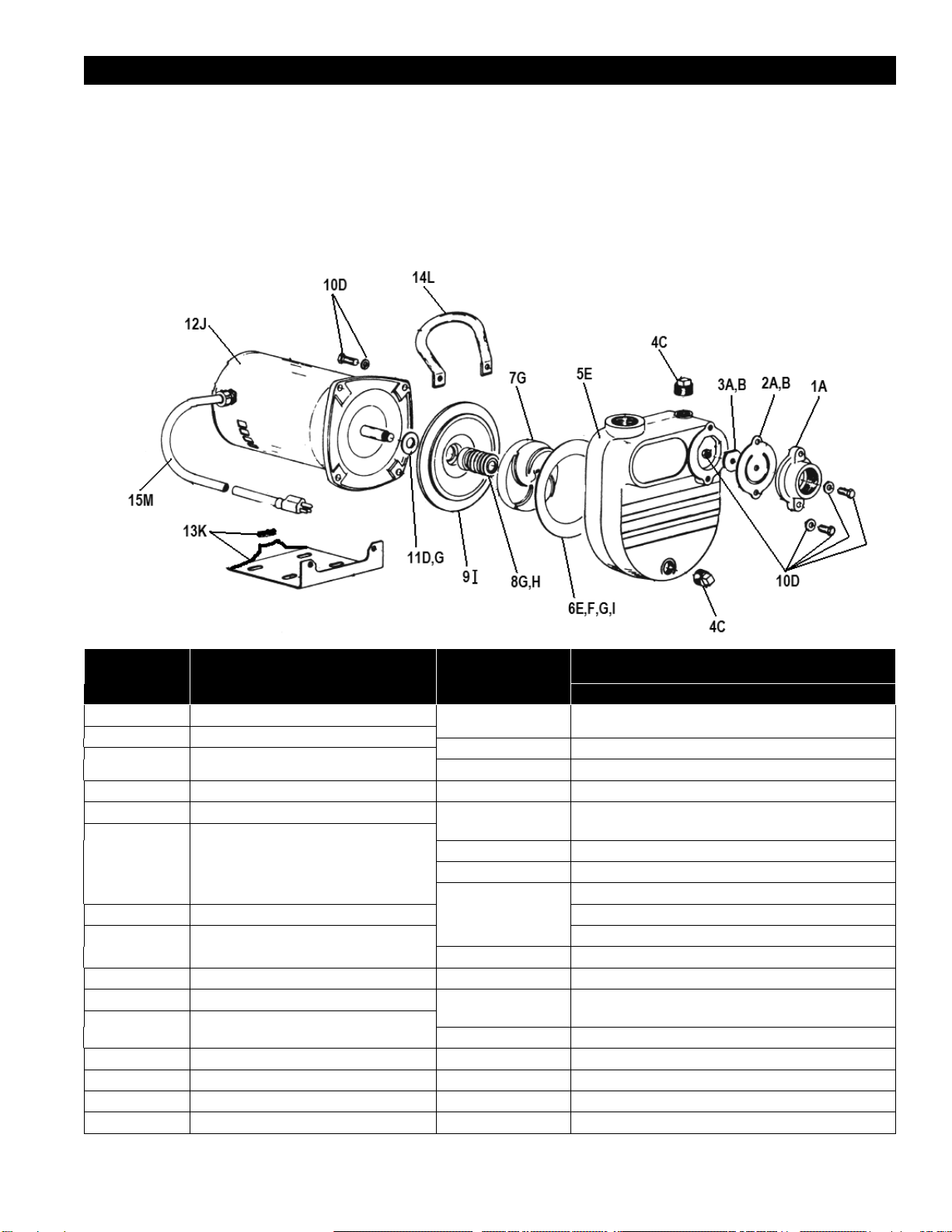

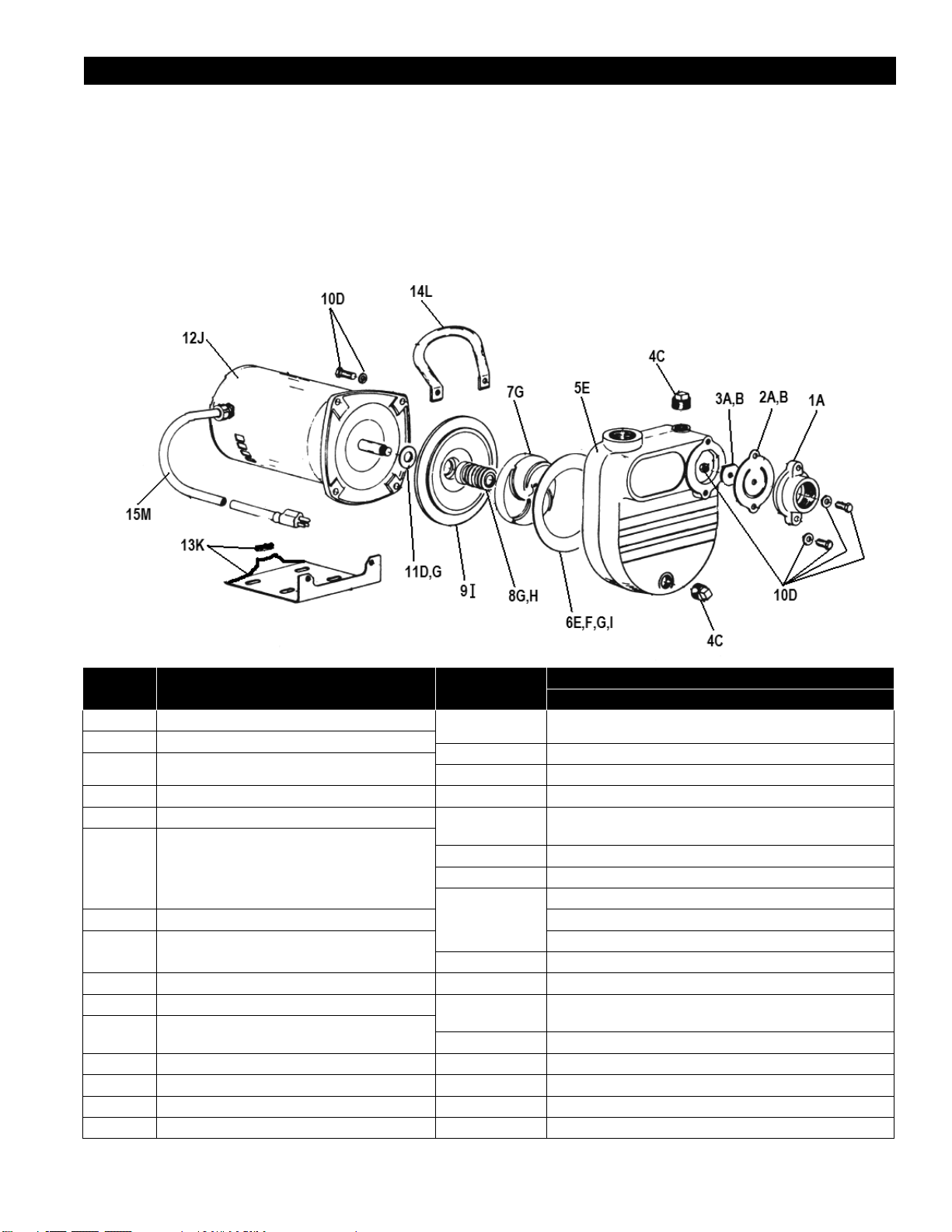

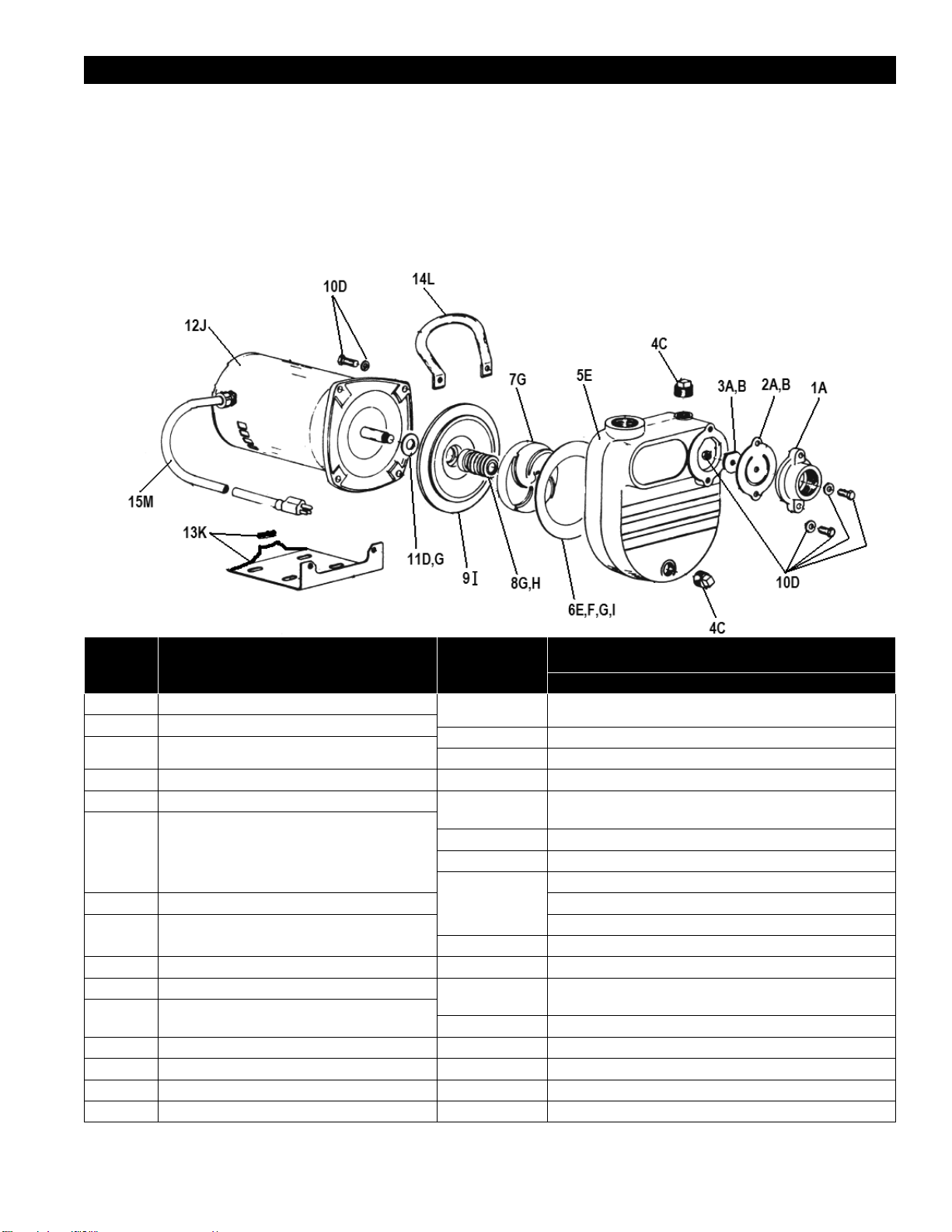

FIGURE
NUMBER DESCRIPTION
KIT GROUPING
IDENTIFIER†
REPAIR PART ORDER CODE BY MODEL NUMBER
B50S
1 Check valve body A 305446910
2 Flapper valve B 305446911
3 Top weight A 305446910
4 Plug kit C 305446953
5 Casing E 305446913
6 Gasket F 305446918
I 305446917
G7 Impeller 305446915
8 Mechanical seal H 106196221
9 Seal plate I 305446917
10 Fastener kit* D 305446912
11 Flinger G 305446915
12 Motor J 305446955
13 Base assembly K 305446960
14 Handle L 305446919
15 Cord assembly M 305446920
†Items with like identifiers are sold/packaged together. *Fastener kit (10D) is a complete set of the hardware used to assembly the pump. As a convenience
all other repair kits contain the fasteners needed for the reassembly of its components.
TROUBLESHOOTING
3) Leaks in the suction line.
4) Strainer or end suction hose is not properly
submerged.
5) Suctionlineisimproperlyinstalled,resultinginairpockets
in the suction line.
6) Suction lift is too great (the greater the suction lift, the
lower the capacity and pressure).
7) Worn parts, such as the impeller or the pump casing.
a) Pump fails to prime or primes slowly:
1) Leaks in the suction line.
2) Loose gasket connection due to shrinkage of the
gasket.
3) Collapsed or clogged suction line.
4) Not enough water in the casing for priming.
5) Suction lift is too great.
b) Reduced pressure or capacity:
1) Partially collapsed or clogged suction hose.
2) Clogged impeller.

4
LIMITED WARRANTY*
THIS WARRANTY SETS FORTH THE COMPANY’S SOLE OBLIGATION AND PURCHASER’S EXCLUSIVE REMEDY FOR
DEFECTIVE PRODUCT.
Franklin Electric Company, Inc. and its subsidiaries (hereafter “the Company”) warrants that the products accompanied by this
warranty are free from defects in material or workmanship of the Company.
The Company has the right to inspect any product returned under warranty to confirm that the product contains a defect in
material or workmanship. The Company shall have the sole right to choose whether to repair or replace defective equipment,
parts, or components.
The buyer should return the product to the place of purchase for warranty consideration. Subject to the terms and conditions
listed below, the Company will repair or replace to the buyer any portion of this product which proves defective due to materials or
workmanship of the Company.
The Company will consider products for warranty for 12 months from the date of installation or for 24 months from the date of
manufacture, whichever occurs first.
The Company shall IN NO EVENT be responsible or liable for the cost of field labor or other charges incurred by any customer in
removing and/or affixing any product, part or component thereof.
The Company reserves the right to change or improve its products or any portions thereof without being obligated to provide
such change or improvement to previously sold products.
THIS WARRANTY DOES NOT APPLY TO products damaged by acts of God, including lightning, normal wear and tear,
normal maintenance services and the parts used in connection with such service, or any other conditions beyond the control
of the Company.
THIS WARRANTY WILL IMMEDIATELY VOID if any of the following conditions arev found:
1. Product is used for purposes other than those for which it was designed and manufactured;
2. Product was not installed in accordance with applicable codes, ordinances and good trade practices;
3. Product was not installed by a Franklin Certified Contractor or Franklin Key Dealer; or
4. Product was damaged as a result of negligence, abuse, accident, misapplication, tampering, alteration, improper
installation, operation, maintenance or storage, nor to an excess of recommended maximums as set forth in the
product instructions.
NEITHER SELLER NOR THE COMPANY SHALL BE LIABLE FOR ANY INJURY, LOSS OR DAMAGE, DIRECT, INCIDENTAL OR
CONSEQUENTIAL (INCLUDING, BUT NOT LIMITED TO, INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR LOST PROFITS,
LOST SALES, INJURY TO PERSON OR PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS), ARISING OUT
OF THE USE OR THE INABILITY TO USE THE PRODUCT, AND THE BUYER AGREES THAT NO OTHER REMEDY SHALL BE
AVAILABLE TO IT.
THE WARRANTY AND REMEDY DESCRIBED IN THIS LIMITED WARRANTY IS AN EXCLUSIVE WARRANTY AND REMEDY AND IS
IN LIEU OF ANY OTHER WARRANTY OR REMEDY, EXPRESS OR IMPLIED, WHICH OTHER WARRANTIES AND REMEDIES ARE
HEREBY EXPRESSLY EXCLUDED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, TO THE EXTENT EITHER APPLIES TO A PRODUCT SHALL BE LIMITED IN DURATION
TO THE PERIODS OF THE EXPRESSED WARRANTIES GIVEN ABOVE.
DISCLAIMER: Any oral statements about the product made by the seller, the Company, the representatives or any other parties,
do not constitute warranties, shall not be relied upon by the buyer, and are not part of the contract for sale. Seller’s and the
Company’s only obligation, and buyer’s only remedy, shall be the replacement and/or repair by the Company of the product as
described above. Before using, the user shall determine the suitability of the product for his intended use, and user assumes all
risk and liability whatsoever in connection therewith.
Some states and countries do not allow the exclusion or limitations on how long an implied warranty lasts or the exclusion or
limitation of incidental or consequential damages, so the above exclusion or limitations may not apply to you. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state and country to country.
*Contact Franklin Electric Co., Inc. Export Division for International Warranty.
400 E. Spring Street
Bluffton, IN 46714
Tel: [phone]
Fax: [phone]
www.franklin-electric.com

5
Cette pompe convient aux installations dont la distance verticale
entrelapompeetl’eauàpompernedépassepas25pieds.Dans
tous les cas, il faut tenir compte des pertes de charge dans la
conduite d’aspiration.
*Varie selon l’élévation au-dessus du niveau de la mer.
UTILISATION
SÉCURITÉ LIREATTENTIVEMENT LES AVIS DE SÉCU-
RITÉ SE TROUVANT DANS LE PRÉSENT
MANUEL ET SUR LA POMPE.
CAUTION
• NE PAS FAIRE FONCTIONNER CETTE POMPE À SEC!
•Passez les instructions en revue avant d’utiliser la pompe.
AVERTISSEMENT
- PRÉCAUTIONS ÉLECTRIQUES
Tous câblage, connexions électriques et mise à la terre des
systémes doivent se conformer au Code National d'Electricité
(NEC) et aux codes et ordonnances locaux. Employez un élec-
tricien autorisé.
AVERTISSEMENT
- RISQUE DE CHOC ÉLECTRIQUE
• Faire appel à un électricien pour l’alimentation électrique du
moteur.
• Le moteur doit être mis à la terre et le couvercle des
bornes correctement installé afin de réduire les risques
d’électrocution.
• Garder la zone de travail aussi sèche que possible.
• Toujours couper l’alimentation avant de procéder à
l’entretien.
• Cette pompe n’est pas conçue pour être utilisée dans la
région d'une piscine.
INSTALLATION
a) EMPLACEMENT DE LAPOMPE : Il est conseillé d’installer
la pompe dans un endroit propre, sec et aéré offrant un bon
drainage,del’espacepourl’entretienetuneprotectioncontre
legel. Il faudrait la boulonner bien à plat à une assise solide,
de préférence en béton, afin de prévenir les contraintes
inutiles. Pour réduire les pertes de charge dans la conduite
d’aspiration et obtenir le débit maximal, rapprocher le plus
possible la pompe de l’eau à pomper.
b) CONDUITED’ASPIRATION: Il est recommandé d’utiliserun
tuyau ou un boyau neuf et propre dont le diamètre est égal
au taraudage de l’orifice d’aspiration. Si la pompe se trouve
à une distance assez importante de la source d’alimentation
en eau, le diamètre de la conduite d’aspiration devrait être
plus grand. (ce qui augmenterait la période d’amorçage). La
conduited’aspirationdoittoujoursêtreplacéeenpenteascend-
ante à partir de la source d’eau vers la pompe, pour éviter la
formation de poches d’air dans la conduite. Dans les cas où
la pompe doit être réamorcée souvent et qu’un grand débit
d’eaun’estpasnécessaire,ilestconseilléd’utiliseruncoude
de 90° ou de 45° dans la conduite d’aspiration. L’amorçage
peut ainsi se faire plus rapidement et prévenir le tortillement
du boyau. Si un volume d’eau important est requis pendant
une période prolongée, la conduite d’aspiration devrait être
aussi à l’horizontale que possible par rapport à la pompe. Il
est également conseillé d’enduire les joints et les raccords
de tuyau, d’une graisse pour filetage non toxique et de bien
les serrer. L’extrémité inférieure de la conduite d’aspiration
devrait être munie d’une crépine immergée en tout temps.
c) CÂBLAGE : Il est recommandé qu’un circuit séparé soit
installé du tableau de distribution jusqu’à la pompe. Un
sectionneur à fusible doit être installé sur la ligne. Les con-
ducteurs seront du diamètre voulu et isolés proprement.
Lorsque le fil est très long, un diamètre supérieur devra
être utilisé. Toujours employer un électricien pour faire le
branchement.
POUR LES MOTEURS BI-TENSION:
Les instructions pour changer la tension sont sur l’étiquette du
moteur ou sur le couvercle d’accès aux files électriques.
Hauter Totale en Pieds
20 30 40 50 55
DÉBIT EN GALLONS US/MIN
54 43 31 11 3
B50S Pompes centrifuges à
amorçage automatique
MANUEL DU PROPRIÉTAIRE
AVANT D'INSTALLER OU
D'UTILISER CETTE POMPE,
PRIÈRE DE LIRE LE PRÉSENT
GUIDE ET SUIVRE TOUTES LES
RÈGLES DE SÉCURITÉ ET IN-
STRUCTIONS D'UTILISATION.
CONSIGNES DE SÉCURITÉ

6
AVERTISSEMENT : DENEPASFAIREFONCTIONNERLAPOMPEÀSECAVANTL’AMORÇAGE,SINONLEJOINTD’ÉTANCHÉITÉ
ET LA ROUE DE TURBINE SERAIENT ENDOMMAGÉS DE FAÇON PERMANENTE.
a) AMORÇAGE DE LA POMPE: Pour amorcer la pompe, il faut
enlever le bouchon d’amorçage se trouvant sur le dessus du
boîtier, remplir le boîtier d’eau et remettre le bouchon en place.
b) AMORÇAGE SOUS PRESSION : (Voir figure 1). S’il faut
amorcerlapompesouspression,placerunclapetderetenue
sur la conduite de refoulement de la pompe et remplacer le
bouchon d’amorçage par un robinet de purge d’air ordinaire
ousphérique,ouinstalleruneconduitedupurgeurd’airetun
robinet-vannesurlaconduitederefoulement.Leliquidepourra
alors demeurer dans la conduite de refoulement et l’action
du robinet-vanne facilitera l’amorçage de la pompe.
c) ROTATIONDELAROUEDETURBINE:Vuedeface,devant
le boîtier, la rotation devrait se faire dans le sens contraire
des aiguilles d’une montre.
d) MISE EN MARCHE : Ne jamais faire fonctionner la pompe
à sec, car la garniture d’étanchéité pourrait s’endommager.
Si la conduite d’aspiration est très longue, l’eau contenue
dans le boîtier peut surchauffer ou produire une cavitation.
Lecaséchéant,remplacerl’eauduboîtierpardel’eaufroide
et continuer l’amorçage.
e) VIDANGE : Si la pompe est exposée au gel, il faudra la
vidanger complètement. Pour ce faire, enlever le bouchon
de vidange (10) situé dans la partie inférieure du devant du
boîtierainsiquelebouchond’amorçage(11)ets’assurerque
l’orifice de vidange n’est pas obstrué. Dès que toute l’eau
est évacuée, faire fonctionner la pompe pendant quelques
secondes pour éliminer toute eau subsistante dans la roue
FONCTIONNEMENT - AMORÇAGE DE LA POMPE
ENTRETIEN
Fig. 1 Refoulement
Clapet de
retenue
Pompe
Robinet-vanne
(min. 3/4")
Crépine
Conduite
d'aspiration
Conduite du
purgeur d'air
Robinet-vanne
a) LUBRIFICATION :
- Cette pompe n’exige aucune lubrification.
- Pourlalubrificationdumoteurélectrique,consulterlemode
d’emploi du fabricant.
b) REMPLACEMENT DE LA GARNITURE D’ÉTANCHÉITÉ
MÉCANIQUE : (Voir la figure 2)
Démontage :
- Débrancher le cordon électrique.
- Vidanger la pompe.
- Débrancher les conduites d'aspiration et de refoulement.
- Enlever les 4 boulons (1) et retirer le boîtier (2).
- Retirer le couvercle du moteur (8) et insérer un tournevis
dans l’ouverture. Dévisser la roue de turbine (4) dans le
sens contraire des aiguilles d’une montre.
- Faireglisserlagarnitured’étanchéitémécanique(5)horsdel’arbre
(7) de la plaque d’étanchéité/de l’assemblage du moteur.
- Dégagerlaplaqued’étanchéité(9)dumoteur,enprenantbien
soin de ne pas endommager l’embase de céramique (6).
- Inspecter l’embase de céramique (6), si elle doit être
remplacée, l’extraire de la plaque d’étanchéité en exerçant
une pression sur l’extrémité du moteur.
c) Remontage :
- Biennettoyertoutesles pièces avant le remontage.Utiliser
un savon liquide sur la cuvette de caoutchouc se trouvant
sur l’embase de céramique (6) et l’insérer dans la plaque
d’étanchéité(9).S’assurerquela surfacelissedel’embase
de céramique donne vers l’extérieur.
- Remonterlaplaqued’étanchéité(9)surlemoteurélectrique,
en prenant bien soin de ne pas endommager l’embase de
céramique (6). - Utiliser un savon liquide sur la garniture
d’étanchéité mécanique (5) et la faire glisser sur l’arbre
moteur (7), l’anneau d’étanchéité étant disposé du côté
de l’embase de céramique (6). S'assurer que la face de la
garniture d'étanchéité se trouvant sur le joint rotatif touche
le siège de l'embase de céramique.
- Revisserla roue de turbine (4).Remonter le tout dans leboîtier
(2) en installant un nouveau joint d’étanchéité (3). Vérifier si la
route de turbine tourne librement à l’intérieur du boîtier.
- Raccorder les conduites d’aspiration et de refoulement de la
pompe.
- L’arbre des modèles de pompes à moteur électrique
est muni d’une bride (12) qu’il ne faut jamais
enlever.
PRÉCAUTIONS
a) Chaquefois qu’une pompe est démontée et remontée,il faut
toujours vérifier que la roue de turbine tourne librement dans
le boîtier.
b) La bride ne doit jamais être retirée de l’arbre moteur.
Fig. 2
de turbine (4) (veiller également à l’évacuation de toute eau
dans la conduite d’aspiration).

7
NUMÉRO
DE LA
FIGURE DESCRIPTION
IDENTIFIANT
DU GROUPE DE
TROUSSE†
CODE DE COMMANDE DE LA PIÈCE DE RECHANGE PAR
NUMÉRO DE MODÈLE
B50S
1 Corps du clapet anti-retour A 305446910
2 Soupape à languette B 305446911
3 Poids supérieur A 305446910
4 Trousse de bouchon C 305446953
5 Boîtier E 305446913
6 Joint d’étanchéité F 305446918
I 305446917
G7 Roue 305446915
8 Joint mécanique H 106196221
9 Plaque d’étanchéité I 305446917
10 Trousse de fixation* D 305446912
11 Déflecteur G 305446915
12 Moteur J 305446955
13 Base K 305446960
14 Poignée L 305446919
15 Cordon M 305446920
†Les articles aux identifiants similaires sont vendus/emballés ensemble. *La trousse de fixation (10D) est un ensemble complet de ferrures utilisées pour
assembler la pompe. Pour plus de commodité, toutes les autres trousses de réparation contiennent les attaches requises pour le réassemblage de leurs
composants.
LES PROBLÈMES ET LEURS CAUSES
2) Roue de turbine obstruée.
3) Fuites dans la conduite d’aspiration.
4) Immersionincomplète de la crépineou de l’extrémité de
la conduite d’aspiration.
5) Mauvaise installation de la conduite d’aspiration provo-
quant la formation de poches d’air dans la conduite.
6) Hauteur géométrique d’aspiration trop élevée (une hau-
teur géométrique d’aspiration élevée réduit d’autant le
débit de la pression).
7) Usurede certaines pièces,comme la roue de turbine ou
le boîtier de la pompe.
a) Problèmes d’amorçage :
1) Fuites dans la conduite d’aspiration.
2) Mauvaise étanchéité du joint en raison de sa contrac-
tion.
3) Conduite d’aspiration affaissée ou obstruée.
4) Quantité d’eau insuffisante d’eau dans le boîtier pour
permettre l’amorçage.
5) Hauteur géométrique d’aspiration trop élevée.
b) Perte de pression ou de débit :
1) Conduite d’aspiration en partie affaissée ou obstruée.

8
GARANTIE LIMITÉE*
LA PRÉSENTE GARANTIE ÉTABLITLA SEULEOBLIGATION DELA SOCIÉTÉ ET LE RECOURS EXCLUSIF DE L’ACHETEUR EN
CEQUIATRAITÀUNPRODUIT DÉFECTUEUX.
Franklin Electric Company, Inc. et ses filiales (ci-après « la Société ») garantissent que les produits accompagnés de la présente garantie
sont exempts de défauts de matériel et de main-d’œuvre liés à la Société.
La Société a le droit d’inspecter tout produit renvoyé sous garantie pour confirmer que ledit produit contient un défaut de matériel
ou de main-d’œuvre. La Société aura le droit exclusif de choisir de réparer ou de remplacer les équipements, pièces ou composants
défectueux.
L’acheteur devra renvoyer le produit au point d’achat pour qu’il soit pris en compte par la garantie. Sous réserve des conditions et
modalités énumérées ci-dessous, la Société réparera ou remplacera toute partie de ce produit qui s’avère défectueuse pour des raisons
de matériel ou de main-d’œuvre liés à la Société.
La Société considérera les produits pour garantie pendant 12 mois à compter de la date d’installation ou pendant 24 mois à compter de
la date de fabrication, en fonction duquel se passe en premier.
ENAUCUNCAS la Société ne sera responsable du coût de la main-d’œuvre extérieure ou d’autres dépenses encourues par tout client
afin d’enlever et/ou d’installer tout produit, partie ou composant de ce dernier.
La Société se réserve le droit de modifier ou d’améliorer ses produits ou toute partie de ceux-ci sans que cela n’entraîne l’obligation
d’apporter ces modifications ou améliorations à des produits préalablement vendus.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS À des produits endommagés par des catastrophes naturelles, dont la foudre, l’usure
normale, le service d’entretien normal et les pièces utilisées en relation avec ledit service, ou toute autre circonstance échappant au
contrôle de la Société.
LA PRÉSENTE GARANTIE SERA ANNULÉE IMMÉDIATEMENT si l’une ou l’autre des conditions suivantes est présente :
1. Le produit est utilisé à des fins autres que celles pour lesquelles il a été conçu et fabriqué;
2. Le produit n’a pas été installé conformément aux codes et arrêtés applicables et aux bonnes pratiques commerciales;
3. Le produit n’a pas été installé par un Entrepreneur Certifié de Franklin ou Programme pour installateurs clés ; ou
4. Le produit a été endommagé pour cause de négligence, d’abus, d’accident, de mauvaise application, d’altération, de procédures
d’installation, d’opération, d’entretien ou d’entreposage non conformes, ou pour cause d’utilisation excédant les maximums
recommandés tel que stipulé dans les instructions concernant le produit.
NI LE VENDEUR NI LA SOCIÉTÉ N’ASSUMERONT DE RESPONSABILITÉ POUR TOUTE BLESSURE, TOUTE PERTE OU TOUT
DOMMAGE, DIRECT, ACCESSOIRE OU CONSÉCUTIF (Y COMPRIS, MAIS SANS S’Y LIMITER, LES DOMMAGES ACCESSOIRES OU
CONSÉCUTIFS POUR PERTE DE BÉNÉFICES, PERTE DE VENTES, BLESSURES À LA PERSONNE OU DÉGÂTS AUX BIENS, OU
TOUTE AUTRE PERTE ACCESSOIRE OU CONSÉCUTIVE), DÉCOULANT DE L’UTILISATION OU DE L’INCAPACITÉ D’UTILISER LE
PRODUIT, ET L’ACHETEUR ADMET QU’AUCUN AUTRE RECOURS NE SERA DISPONIBLE À CET EFFET.
LA GARANTIE ET LE RECOURS DÉCRITS DANS LA PRÉSENTE GARANTIE LIMITÉE SONT UNE GARANTIE ET UN RECOURS
EXCLUSIFS, EN LIEU ET PLACE DE TOUT AUTRE GARANTIE OU RECOURS, EXPLICITE OU IMPLICITE, CELA EXCLUANT
EXPRESSÉMENT PAR LES PRÉSENTES D’AUTRES GARANTIES ET RECOURS, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE
GARANTIE IMPLICITE DE MARCHANDISAGE OU D’ADÉQUATION À UNE FIN PARTICULIÈRE, DANS LA MESURE OÙ L’UNE OU
L’AUTRE S’APPLIQUE À UN PRODUIT ET SA DURÉE SERA LIMITÉE AUX PÉRIODES DES GARANTIES EXPRESSES INDIQUÉES PLUS
HAUT.
CLAUSE DE NON-GARANTIE : Toute déclaration orale au sujet du produit faite par le vendeur, la Société, les représentants ou toute autre
partie, ne constitue pas une garantie, ne sera pas prise comme référence par l’acheteur et ne fait pas partie du contrat de vente. La seule
obligation du vendeur et de la Société ainsi que le recours exclusif de l’acheteur porteront sur le remplacement et/ou la réparation par
la Société du produit tel que décrit plus haut. Avant d’utiliser le produit, l’utilisateur devra déterminer l’adéquation dudit produit à l’usage
prévu, et l’utilisateur assumera tous les risques et responsabilités afférents, quels qu’ils soient.
Certains États et pays n’autorisent pas l’exclusion ou la restriction de la durée d’une garantie implicite ou l’exclusion ou la restriction des
dommages accessoires ou consécutifs. Par conséquent, les exclusions ou restrictions susmentionnées pourraient ne pas s’appliquer
dans votre cas. La présente garantie vous accorde des droits légaux spécifiques et il se peut que vous puissiez bénéficier d’autres droits
qui varient d’un État à l’autre et d’un pays à l’autre.
*Communiquez avec le service de l’exportation de Franklin Electric Co., Inc. pour obtenir des informations concernant la garantie
internationale.
400 E. Spring Street
Bluffton, IN 46714
Tel: [phone]
Fax: [phone]
www.franklin-electric.com

B50S Bombas Centrifugas de
Autocargado
MANUAL DEL PROPIETARIO
9
Utiliceestasbombasparaaplicacionesdondeladistanciavertical
desdelabomba hasta el niveldelagua no sea mayorde*25 pies
(7.6 metros), incluyendo la pérdida por fricción. Si la bomba está
instalada a desnivel, se debe tomar en consideración la pérdida
por fricción en las tuberías de succión.
*Varía con la altura sobre el nivel del mar.
APLICACIÓN
INSTALACIÓN
a) UBICACIÓN DE LA BOMBA: Instale la bomba en un lugar
limpio, seco y ventilado, con drenaje adecuado, suficiente
espacio para darle servicio y protegida contra temperaturas
congelantes. Se le debe empernar niveladamente a unos
buenos cimientos, de preferencia de concreto, para evitar
cualquier tensión innecesaria. El ubicar la bomba lo más
cerca posible de la fuente de agua reducirá las pérdidas
por fricción en la tubería de succión y proporcionará las
capacidades máximas.
b) TUBERÍADESUCCIÓN:Serecomiendaseutilicesolamente
tuberíaso mangueras nuevasy limpias y del mismo tamaño
quela toma desuccióndelabomba.Si la tuberíadesucción
eslarga,auméntelauntamaño(estoaumentaráeltiempode
cargado).Inclinelatuberíadesucciónhaciaarribaparaevitar
bolsas de aire en la misma. En casos en los que se tenga
quecargarlabombafrecuentementeydondenosenecesite
bombeargrandescantidadesdeagua,serecomiendaseuse
un codo de 90° o 45° en la línea de succión. Esto le permite
ADVERTENCIAS DE SEGURIDAD
LEA ESTE MANUAL Y SIGA
TODAS LAS REGLAS DE
SEGURIDAD ANTES DE
INSTALAR U OPERAR ESTA
BOMBA.
SEGURIDAD LEA CUIDADOSAMENTE ESTOS
MENSAJES DE SEGURIDAD EN ESTE
MANUAL Y EN LA BOMBA.
CUIDADO
• ¡NO HAGA FUNCIONAR LA BOMBA EN SECO!
•Revise cuidadosamente las instrucciones antes de usarla.
ADVERTENCIA
- PRECAUCIONES ELÉCTRICAS
Todo cableado, conexiones eléctricas y sistemas de contacto a
tierra deben cumplir con el Código Eléctrico Nacional (NEC) y
con cualquier código y ordenanza local. Contrate los servicios
de un electricista con licencia.
ADVERTENCIA
- RIESGO DE DESCARGA ELÉCTRICA
• Haga que un electricista conecte la electricidad al motor.
• El motor debe estar conectado a tierra y la tapa del terminal
debe estar puesta para reducir el peligro de descarga
eléctrica.
• Mantenga el área de operación del motor lo más seca
posible.
• Desconecte siempre el suministro eléctrico antes de darle
servicio.
• No se ha investigado su uso para el área de piscinas.
a la bomba cargarse más rápidamente y también evita que
la manguera se pliegue. En los casos en que se necesite un
volumen máximo de agua por largos períodos de tiempo, la
línea de succión debe estar casi horizontal con la bomba.
Utilice un sellador para rosca en todas las uniones de las
tuberías, y las conexiones deben estar bien ajustadas. Se
debe conectar un filtro o colador en el extremo de la tubería
de succión y debe estar bien sumergido en todo momento.
c) CABLEADO: Se recomienda se use un circuito separado
desde el panel de distribución hasta la bomba. Se debe in-
stalaruninterruptordedesconexiónconfusibleadecuadoen
lalínea, asegurándose se use el calibre de cable adecuado
para llevar la carga. Los cables muy largos tendrán que ser
demayorcalibre.Paralosmotorestrifásicossedebeinstalar
uninterruptormanualdesobrecargatérmicaounarrancador
magnético por separado con los elementos térmicos del
tamaño correcto. Se debe contratar a un electricista para
que haga el cableado.
PARA MOTORES DE DOS VOLTIOS:
Las instrucciones por el cambio de voltio estan sobre la etiqu-
Total Cabezal en Pies
20 30 40 50 55
CAPACIDAD DE GPM U.S
54 43 31 11 3

10
AVISO:NO OPERAR LA BOMBAANTES DE CARGARLA, EL SELLO Y EL PROPULSOR PODRÍAN DAÑARSE
PERMANENTEMENTE.
a) CARGADO: Quite el tapón de cargado ubicado en la parte
superior del cuerpo de la bomba y llene el cuerpo de la
bomba con agua. Vuelva a colocar el tapón de cargado.
b) CARGADO BAJO PRESIÓN: (Vea la Fig. 1). Si fuera nec-
esario cargar la bomba bajo presión, instale una válvula de
chequeo en la línea de descarga de la bomba y un grifo
de descompresión o un purgador de aire del tipo de bola
en lugar del tapón de cargado, o una línea de purgado de
aire con una válvula de compuerta conectada a la línea
de descarga. Esto permitirá que el líquido se quede en la
tubería de descarga y que la bomba saque el purgador de
aire, facilitando así el cargado.
c) ROTACIÓN DEL PROPULSOR: El propulsor debe girar en
sentido contrario a las manecillas del reloj cuando se ve la
bomba desde el frente del cuerpo de la misma.
d) CÓMO PRENDER LA BOMBA: Nunca haga funcionar la
bomba en seco, ya que podría dañar el sello. Si se usa una
líneadesucciónexcepcionalmentelarga,elaguaenelcuerpo
delabombasepuederecalentarylalíneadesucciónsepuede
bloquear con el vapor. Si esto ocurre, reemplace el agua en
el cuerpo de la bomba con agua fría y continúe el cargado.
e) DRENAJE: Silabombavaaestarexpuestaatemperaturas
congelantes,seránecesariodrenarlabombacompletamente.
Para hacer esto, quite el tapón (10) de drenaje ubicado en
la parte inferior frontal del cuerpo de la bomba, y el de car-
gado (11), y asegúrese que el agujero de drenaje no esté
bloqueado. Una vez que se haya drenado el agua, haga
funcionar la bomba por unos segundos para sacar todo el
líquido del propulsor (4) (asegúrese que la línea de succión
también esté sin agua).
FUNCIONAMIENTO - CÓMO CARGAR LA BOMBA
Fig. 1 Descarga
Válvula
Válvula de
chequeo
Válvula
(mínimo 3/4 de pulgada)
Bomba
Línea de purgado
de aire
Línea de
succión
Colador
Fig. 2
a) LUBRICACIÓN:
- La bomba no necesita lubricación.
- Vea las instrucciones proporcionadas por el fabricante del
motor.
b) CÓMO REEMPLAZAR EL SELLO MECÁNICO:
(Vea la Fig. 2)
Cómo Desarmarla:
- Desconecte el cable eléctrico.
- Drene la bomba.
- Desconecte las tuberías de succión y descarga.
- Quite los 4 pernos (1) y saque el cuerpo de la bomba (2).
- Quitelatapadelmotor(8)einserteundestornillador.Destor-
nille el propulsor (4) en sentido contrario a las manecillas
del reloj.
- Deslice el sello rotativo (5) fuera del eje (7) del conjunto de
la plancha selladora/motor.
- Quite la plancha selladora (9) del motor, teniendo mucho
cuidado de no dañar el asiento de cerámica (6).
- Revise el sello de cerámica (6). Si tiene que reemplazarlo,
presiónelo fuera del adaptador desde el lado del motor.
c) Cómo Volverla a Ensamblar:
- Limpie completamente todas las piezas antes de volverla
a ensamblar. Utilice un jabón líquido sobre el cubo de
goma en el asiento de cerámica (6) y presiónelo dentro
de la plancha selladora (9).Asegúrese que el lado liso del
asiento de cerámica esté hacia el exterior.
- Ensamble la plancha selladora (9) en el motor eléctrico,
teniendomuchocuidadodenodañarelasientodecerámica
(6).- Utilice un jabón líquido sobre el sello rotativo (5) y
deslícelo sobre el eje (7), con el anillo con el lado brillante
orientadohaciaelasientodecerámica(6).Asegúresequela
cara del anillo sellador en el sello rotativo esté en contacto
con el asiento de cerámica.
- Entornilleelpropulsor(4).Ensambleelcuerpodelabomba
(2)utilizandounanueva junta(3).Asegúresequeelpropul-
sor gire libremente dentro del cuerpo de la bomba.
- Vuelva a conectar las tuberías de succión y descarga.
- Los modelos con motores eléctricos tienen un anillo de
goma en el eje. Este anillo de goma no se debe quitar.
PRECAUCIONES
a) No importa cuál sea el modelo de la bomba, cuando la de-
sensamble y vuelva a ensamblar, asegúrese siempre que el
propulsor gire libremente dentro del cuerpo de la bomba.
b) No se debe quitar el anillo de goma en el eje.
MANTENIMIENTO

11
PROBLEMAS Y SUS CAUSAS
2) Propulsor atorado.
3) Fugas en la línea de succión.
4) El colador o el extremo de la manguera de succión no
está debidamente sumergido.
5) La línea de succión está instalada incorrectamente,
generando bolsas de aire en la línea de succión.
6) La altura de succión es demasiada (a mayor altura de
succión, menor la capacidad y presión).
7) Piezas desgastadas, como el propulsor o el cuerpo de
la bomba.
a) La bomba no carga o carga lentamente:
1) Fugas en la línea de succión.
2) Conexión floja de la junta debido al encogimiento de la
misma.
3) Línea de succión plegada o atorada.
4) No hay suficiente agua en el cuerpo de la bomba para
el cargado.
5) La altura de succión es demasiada.
b) Presión o capacidad reducida:
1) Manguera de succión parcialmente plegada o atorada.
NÚMERO EN LA
ILUSTRACIÓN DESCRIPCIÓN
IDENTIFICADOR DEL
GRUPO DEL KIT†
CÓDIGO DE PEDIDO PARA PIEZAS DE REPUESTO POR
NÚMERO DE MODELO
B50S
1 Cuerpo de la válvula de retención A 305446910
2 Válvula de chapaleta B 305446911
3 Peso superior A 305446910
4 Kit de tapones C 305446953
5 Funda E 305446913
6 Empaquetadura F 305446918
I 305446917
G7 Impulsor 305446915
8 Sello mecánico H 106196221
9 Placa del sello I 305446917
10 Juego de sujetadores* D 305446912
11 Deflector de aceite G 305446915
12 Motor J 305446955
13 Ensamble de la base K 305446960
14 Mango L 305446919
15 Ensamble de cable M 305446920
†Los elementos con identificadores iguales se venden/empacan juntos. *El kit de sujetadores (10D) es un juego completo de las piezas utilizadas para
ensamblar la bomba. Con fines prácticos, todos los demás kits de reparación contienen los sujetadores necesarios para volver a armar sus componentes.

12
106663101R00 0810
GARANTÍA LIMITADA*
ESTA GARANTÍA ESTABLECE LAS OBLIGACIONES QUE LE CORRESPONDEN A LA COMPAÑÍA Y EL RESARCIMIENTO QUE LE
CORRESPONDE EXCLUSIVAMENTE AL COMPRADOR EN CASO DE QUE EL PRODUCTO SEA DEFECTUOSO.
Franklin Electric Company, Inc. y sus subsidiarias (en adelante “la Compañía”) garantiza que los productos que cubre esta garantía
carecen de defectos en cuanto al material o la mano de obra de la Compañía.
La Compañía tiene derecho a inspeccionar todo producto devuelto en garantía para confirmar si contiene defectos en el material o la
mano de obra. La Compañía tendrá el derecho exclusivo de elegir si reparará o reemplazará el equipo, las piezas o los componentes
defectuosos.
El comprador deberá enviar el producto al lugar de compra para hacer uso de la garantía. Con sujeción a los términos y las condiciones
que se enumeran a continuación, la Compañía reparará o reemplazará para el comprador cualquier parte de este producto que resulte
ser defectuosa a causa de los materiales o la mano de obra de la Compañía.
La empresa considerará los productos garantidos por doce meses contados desde la fecha de su instalación, o 24 meses desde su
fecha de manufactura, lo que ocurra primero.
La Compañía no se responsabilizará EN NINGÚN CASO ni estará obligada a responder por el costo del trabajo de campo u otros cargos
en los que incurra un cliente al retirar y/o instalar un producto, una pieza o un componente de este.
La Compañía se reserva el derecho de cambiar o mejorar sus productos, o parte de ellos, sin tener la obligación de proveer dicho
cambio o mejora a los productos que ya se han vendido.
ESTA GARANTÍA NO SE APLICA A los productos dañados por sucesos de fuerza mayor, incluyendo descargas eléctricas, el desgaste
normal del producto, los servicios habituales de mantenimiento y las piezas que se utilicen en relación con dichos servicios, o por
cualquier otra condición que escape al control de la Compañía.
ESTA GARANTÍA SE ANULARÁ DE INMEDIATO si se presenta cualquiera de las siguientes condiciones:
1. El producto se utiliza para otros propósitos distintos de aquellos para los que fue diseñado y fabricado;
2. El producto no se instaló de conformidad con los códigos, los reglamentos y las buenas prácticas comerciales vigentes;
3. El producto no fue instalado por un contratista certificado por Franklin o Franklin Key Dealer; o
4. El producto resultó dañado por negligencia, abuso, accidente, aplicación indebida, modificación, alteración, instalación inadecuada,
operación, mantenimiento o almacenamiento o como resultado del abuso de los límites recomendados y establecidos en las
instrucciones del producto.
NI EL VENDEDOR NI LA COMPAÑÍA SERÁN RESPONSABLES FRENTE A UNA LESIÓN, PÉRDIDA O DAÑO DIRECTO, INCIDENTAL O
EMERGENTE (INCLUIDOS, A TÍTULO ENUNCIATIVO, MAS NO LIMITATIVO, LOS DAÑOS INCIDENTALES Y EMERGENTES POR LUCRO
CESANTE, LAS VENTAS NO REALIZADAS, LAS LESIONES A LAS PERSONAS O LA PROPIEDAD, O CUALQUIER OTRA PÉRDIDA
INCIDENTAL O EMERGENTE) QUE SURJAN DEL USO O LA IMPOSIBILIDAD DE USO DEL PRODUCTO, Y EL COMPRADOR CONVIENE
EN QUE NO PODRÁ EXIGIR NINGÚN OTRO RESARCIMIENTO.
LA GARANTÍA Y EL RESARCIMIENTO DESCRITOS EN ESTA GARANTÍA LIMITADA SON EXCLUSIVOS Y REEMPLAZAN A
CUALQUIER OTRA GARANTÍA O RESARCIMIENTO, EXPRESO O IMPLÍCITO, Y POR EL PRESENTE SE EXCLUYEN OTRAS
GARANTÍAS Y RESARCIMIENTOS INCLUYENDO, A TÍTULO ENUNCIATIVO, MAS NO LIMITATIVO, TODA GARANTÍA IMPLÍCITA DE
COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO DETERMINADO, Y EN LA MEDIDA EN QUE ALGUNO DE LOS DOS SE
APLIQUE A UN PRODUCTO, ESTARÁ LIMITADO A LA DURACIÓN DE LOS PERIODOS DE LAS GARANTÍAS EXPRESAS MENCIONADOS
ANTERIORMENTE.
DESCARGO DE RESPONSABILIDAD: las declaraciones verbales que el vendedor, la Compañía, los representantes o cualquier otra
parte, hagan respecto del producto, no constituirán garantías, ni formarán parte del contrato de venta, ni el comprador se fiará de
ellas. La única obligación del Vendedor y la Compañía, y el único resarcimiento a disposición del comprador, será el reemplazo y/o la
reparación del producto por parte de la Compañía, de la forma descrita anteriormente. Antes de usar el producto, el usuario determinará
la idoneidad de este para su uso previsto, y el usuario asumirá los riesgos y la responsabilidad que deriven de esta acción.
En algunos estados y países no se permite la exclusión o la limitación respecto de cuánto tiempo durará una garantía implícita, ni
tampoco la exclusión o la limitación respecto de los daños incidentales o emergentes, de manera que es posible que la exclusión o las
limitaciones mencionadas anteriormente en su caso no se apliquen. Esta garantía le concede derechos legales específicos, y también
puede tener otros derechos que varían según el estado y el país.
*Comuníquese con la División de Exportaciones para Garantías Internacionales de Franklin Electric Co., Inc.
400 E. Spring Street
Bluffton, IN 46714
Tel: [phone]
Fax: [phone]
www.franklin-electric.com
