Fresh 'N Rebel 4CP200 User manual

Copyright 2020 Sitecom Europe B.V. All rights reserved. Qi and the Qi symbol are
trademarks of the Wireless Power Consortium.Apple is a trademark of Apple Inc.
Samsung is a trademark of Samsung Electronics Co., Ltd.All other brands, logos,
product names and trademarks are property of their respective owners.
BASE DUO DOUBLE WIRELESS CHARGING PAD
USER MANUAL
PRODUCT NUMBER: 4CP200 v1 001

FIND THE MANUAL IN YOUR OWN
LANGUAGE ON OUR WEBSITE
FRESHNREBEL.COM
NL Vind de handleiding in je eigen taal op onze website
DE Auf unserer Website ndest du ein Handbuch in deiner Sprache
IT Cerca il manuale nella tua lingua sul nostro sito Web
ES En nuestro sitio web podrás encontrar el manual en tu idioma
PT Podes encontrar o manual no teu idioma no nosso site
FR Retrouve le mode d’emploi dans ta propre langue sur notre site web
PL Instrukcjęw swoim języku znajdziesz na naszej stronie
RO Găsiţi manualul în limba dvs. pe website-ul nostru
GR Βρείτε το εγχειρίδιο στη γλώσσα σας στην τοποθεσία μας στο Web
RU Найдите руководство на вашем родном языке на нашем сайте
Hereby, Sitecom declares that this product is in compliance with the applicable EU Regulations.
The full text of the EU declaration of conformity is available at the following internet address: www.freshnrebel.com
Sitecom verklaart hierbij dat dit product voldoet aan de van toepassing zijnde EU-richtlijnen.
De volledige tekst van de EG-verklaring van overeenstemming is beschikbaar op: www.freshnrebel.com
Hiermit bestätigt Sitecom, dass dieses Produkt den Vorgaben der einschlägigen EU-Bestimmungen entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.freshnrebel.com
Sitecom dichiara che questo prodotto è conforme alle norme UE applicabili.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.freshnrebel.com
Por la presente, Sitecom declara que este producto cumple con las normativas europeas relevantes.
El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de Internet: www.freshnrebel.com
A Sitecom vem por este meio declarar que este produto cumpre as regulamentações da UE aplicáveis.
A versão integral da declaração de conformidade da UE está disponível na internet no seguinte endereço: www.freshnrebel.com
Sitecom déclare par la présente que ce produit est en conformité avec les réglementations européennes applicables.
Le texte intégral de la déclaration de conformité de l’UE est disponible à l’adresse internet suivante : www.freshnrebel.com
Firma Sitecom niniejszym oświadcza, że ten produkt spełnia wymogi odpowiednich rozporządzeń Unii Europejskiej.
Pełny tekst deklaracji zgodności UE dostępny jest pod adresem internetowym: www.freshnrebel.com
Prin prezenta, Sitecom declară că acest produs este în conformitate cu Reglementările UE aplicabile.
Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: www.freshnrebel.com
Με το παρόν, η Sitecom δηλώνει ότι αυτό το προϊόν συμμορφώνεται με τους ισχύοντες Κανονισμούς της ΕΕ.
Το πλήρες κείμενο της δήλωσης συμμόρφωσης για την ΕΕ διατίθεται στην ακόλουθη διεύθυνση Internet: www.freshnrebel.com
Настоящим Sitecom заявляет, что данный продукт соответствует действующим правилам ЕС.
Полный текст декларации о соответствии ЕС доступен по следующему интернет-адресу: www.freshnrebel.com

• Do not throw, drop, shake and avoid strong blows and collisions
• Do not disassemble or modify
• Do not cover with objects which may affect heat dissipation
• Do not expose to liquids
• Do not use or store in damp, humid or wet environments
• Do not expose to excessive heat
• Do not burn or incinerate
• Do not use near strong magnetic elds, inammable materials or explosive gases
• Do not place metal objects on the wireless charging zone
• Do not place cards with magnetic stripes and chips on the wireless charging zone
• Do not use close to (implanted) medical devices such as a pacemakers;
keep a distance of at least 25cm
• Only use the included cable or cables included with your device
• Only use the included USB Wall Charger
• Only use Qi Certied devices for charging on the Wireless Charging zone
• 2 x 10W Wireless Charging Pad
• 5 Charging Coils
• Qi certied (version 1.2.4)
• USB-C Input: 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
• Wireless Output 1: 5V/1A, 5V/1.5A, 9V/1.1A
• Wireless Output 2: 5V/1A, 5V/1.5A, 9V/1.1A
• Output modes: 5W, 7.5W, 10W
• Charging Sensing Distance ≤8 mm
• Status indication LED
• 30W USB-C PD Wall Charger
• 1.5 m USB-C to USB-C Cable
IMPORTANT SAFETY INSTRUCTIONS
SPECIFICATIONS
• 2 x 10W Wireless charging
• Fast Charging: charge up to 40% faster
• Supports 5W / 7.5W / 10W wireless charging
• 5 Charging coils for easy positioning
• Charges through most cases under 3 mm thick
• Foreign Object Detection protection
• Overcurrent and overload protection
• Overheating and short circuit protection
If you use a protective case for your smartphone,
please note that wireless charging only works with non-metal cases,
without any magnetic parts, up to 3mm thick.
• Base Duo Double Wireless Charging Pad
• 30W USB-C PD Wall Charger
• 1.5 m USB-C to USB-C Cable
• Quick Install Guide
• Qi enabled device
• 30W USB PD Wall Charger (included)
• USB-C to USB-C Cable (included)
FEATURES
BOX CONTENT SYSTEM REQUIREMENTS
EN EN

HOW TO USE YOUR DUO
WIRELESS CHARGING PAD
1. OVERVIEW
30W USB-C PD
WALL CHARGER
USB-C TO
USB-C CABLE USB-C INPUT
STATUS INDICATION
LED 1
STATUS INDICATION
LED 2
5W/7.5W/10W
WIRELESS CHARGING
PAD 1
5W/7.5W/10W
WIRELESS CHARGING
PAD 2
SUITABLE FOR
QI ENABLED DEVICES
EN

ACTION LED 1 & LED 2
Connect power / boot
Colour: white
Light fades in slowly >duration: 1 second
Light stays on >duration: 3 seconds
Light fades out >duration: 1 second
Colour: white
Light fades in to full brightness >duration: 1 second
Light stays on in full brightness >duration: 3 seconds
Light fades to 20% brightness >duration: 2 seconds
Light stays on in 20% brightness when charging is in progress
Colour: white
Light fades from 20% in to full brightness >duration: 1 second
Light stays on in full brightness >duration: 2 seconds
Light fades out >duration: 1 second
Colour: white
Light fades from 20% in to full brightness >duration: 1 second
Light fades out >duration: 2 seconds
Colour: white blinking rapidly
Colour: white blinking rapidly
Qi device fully charged
Qi device removed when
not fully charged
Placing and charging
Qi device
Foreign Object Detection
Power or other failure
2. LED BEHAVIOUR 3. SETUP
EN EN

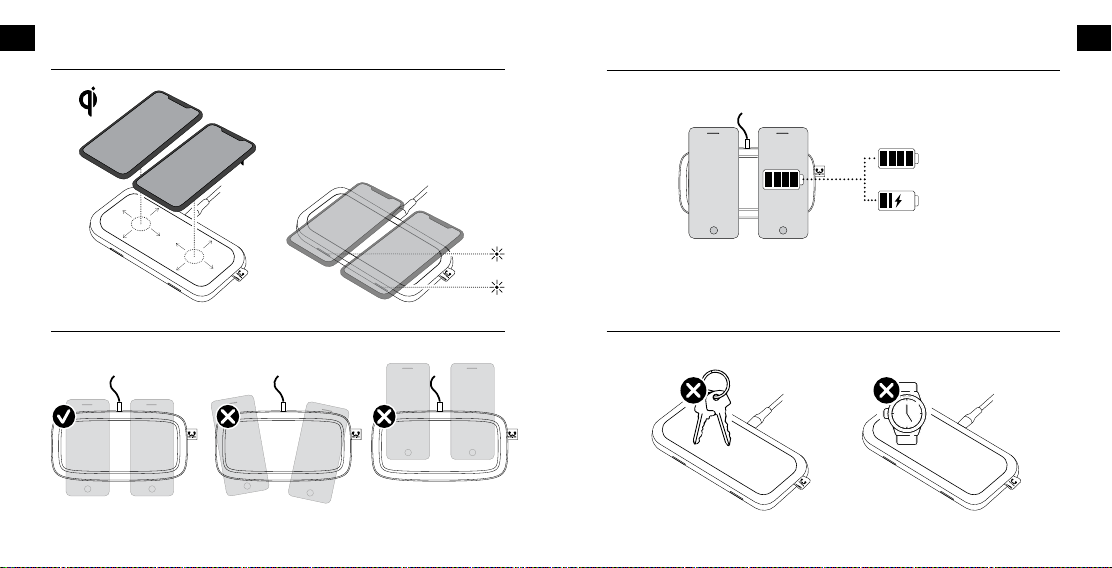

4. CHARGING
FULL
CHARGING
5. FULLY CHARGED
6. PRECAUTIONS
EN EN

• 2 x 10W Wireless Charging Pad
• 5 Charging Coils
• Qi gecerticeerd (versie 1.2.4)
• USB-C Input: 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A
• Draadloze Output 1: 5V/1A, 5V/1.5A, 9V/1.1A
• Draadloze Output 2: 5V/1A, 5V/1.5A, 9V/1.1A
• Output modes: 5W, 7.5W, 10W
• Charging Sensing Distance ≤8 mm
• Status indicatie LEDs
• 30W USB-C PD muuroplader
• 1.5 m USB-C naar USB-C kabel
• 2 x 10W draadloos opladen
• Fast Charging: tot 40% sneller opladen
• Ondersteunt 5W / 7.5W / 10W draadloos opladen
• 5 charging coils voor makkelijke plaatsing
• Opladen door de meeste beschermhoesjes met een dikte van minder dan 3 mm
• Foreign Object Detection bescherming
• Beveiliging tegen overstroom en overbelasting
• Beveiliging tegen oververhitting en kortsluiting
• Base Duo Double Wireless Charging Pad
• 30W USB-C PD muuroplader
• 1.5 m USB-C naar USB-C kabel
• Handleiding
• Apparaat met Qi ondersteuning
• 30W USB-C PD Wall
Charger (bijgeleverd)
• USB-C naar USB-C kabel (bijgeleverd)
INHOUD VAN DE DOOS SYSTEEMVEREISTEN
• Niet gooien, laten vallen, schudden en harde klappen en stoten vermijden
• Niet uit elkaar halen of aanpassen
• Niet afdekken met voorwerpen die de warmteafvoer kunnen beïnvloeden
• Niet blootstellen aan vloeistoffen
• Niet gebruiken of opslaan in een vochtige of natte omgeving
• Niet blootstellen aan overmatige hitte
• Niet verbranden of in brand zetten
• Niet gebruiken in de buurt van sterke magnetische velden, ontvlambare materialen of
explosieve gassen
• Plaats geen metalen voorwerpen op de draadloze oplaadzone
• Plaats geen kaarten met magneetstrips en chips op de draadloze oplaadzone
• Niet gebruiken in de buurt van (geïmplanteerde) medische apparaten zoals
pacemakers; houd minstens 25 cm afstand
• Gebruik alleen de meegeleverde kabel of kabels die bij uw apparaat zijn geleverd
• Gebruik alleen de meegeleverde USB muuroplader
• Gebruik alleen Qi-gecerticeerde apparaten voor opladen op de draadloze oplaadzone
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Als je een beschermhoesje gebruikt voor je smartphone,
houd er dan rekening mee dat draadloos opladen alleen werkt met
niet-metalen hoesjes, zonder magnetische onderdelen, tot 3 mm dik.
SPECIFICATIES
KENMERKEN NLNL

30W USB-C PD
MUUROPLADER
USB-C NAAR
USB-C KABEL USB-C INPUT
STATUS INDICATIE
LED 1
STATUS INDICATIE
LED 2
5W/7.5W/10W
WIRELESS CHARGING
PAD 1
5W/7.5W/10W
WIRELESS CHARGING
PAD 2
HOE MOET JE DE DRAADLOZE
OPLAADPAD GEBRUIKEN?
1. OVERZICHT
GESCHIKT VOOR
APPARATEN MET QI
ONDERSTEUNING
NL

ACTIE LED 1 & LED 2
3. INSTELLEN
2. LED GEDRAG
Stroom aansluiten/opstarten
Qi apparaat volledig
opgeladen
Qi apparaat weggehaald en
niet volledig opgeladen
Plaatsen en opladen
Qi apparaat
Foreign Object Detection
Geen stroom of ander
probleem
Kleur: wit
Licht gaat langzaam aan >duur: 1 seconde
Licht blijft aan >duur: 3 seconden
Licht gaat langzaam uit >duur: 1 seconde
Kleur: wit
Licht naar volledige helderheid >duur: 1 seconde
Licht blijft aan op volledige helderheid >duur: 3 seconden
Licht naar 20% helderheid >duur: 2 seconden
Licht blijft branden op 20% helderheid tijdens het opladen
Kleur: wit
Licht van 20% naar volledige helderheid >duur: 1 seconde
Licht blijft aan op volledige helderheid >duur: 2 seconden
Licht gaat langzaam uit >duur: 1 seconde
Kleur: wit
Licht van 20% naar volledige helderheid >duur: 1 seconde
Licht gaat langzaam uit >duur: 2 seconden
Kleur: wit knippert snel
Kleur: wit knippert snel
NLNL

4. OPLADEN 5. VOLLEDIG OPGELADEN
6. VOORZORGSMAATREGELEN
VOLLEDIG
OPGELADEN
AAN HET
OPLADEN
NLNL
