FRICON SMR Series User manual

SMR
Instruções de Uso e Manutenção
Maintenance and Operation Manual
SMR Clássica
SMR LSL
SMR DA
Conservadores Horizontais
Horizontal Conservators

1
Português
ÍNDICE
Legenda .............................................................................................................3
Informação Legal................................................................................................4
Instruções de segurança e advertências gerais.................................................4
Instruções de segurança e advertências especiais............................................6
1.Introdução .......................................................................................................7
2.Instruções Ambientais.....................................................................................7
3.Desembalamento............................................................................................8
4.Instalação........................................................................................................8
5.Ligação Elétrica...............................................................................................9
6.Funcionamento.............................................................................................. 10
7.Controlador.................................................................................................... 11
8.Manutenção e Limpeza................................................................................. 12
9.Guia de Resolução de Problemas................................................................. 14
English
INDEX
Label ................................................................................................................ 16
Legal Notices.................................................................................................... 17
General Warning and Safety Instructions......................................................... 17
Special Warnings and Safety Instructions........................................................ 19
1.Introduction.................................................................................................... 19
2.Environmental instructions ............................................................................ 20
3.Unpacking ..................................................................................................... 20
4.Installation..................................................................................................... 21
5.Electrical Connection..................................................................................... 22
6.Functioning.................................................................................................... 23
7.Controller.......................................................................................................24
8.Maintenance and Cleaning............................................................................25
9.Troubleshooting............................................................................................. 27

2

SMR Português
3
Legenda
Sinalização para instruções de segurança e advertências de acordo com a ANSI
Z535.6 e ISO 3864.
NOTAS E SÍMBOLOS
Caso pretenda o Manual de Instruções em formato digital basta consultar o site
em: www.fricon.pt
Indicação de eliminação
“RESÍDUOS PERIGOSOS E SUCATA ELECTRÓNICA –
Eliminação apenas de acordo com as diretivas legais de
eliminação presentes no local (por ex: REEE na UE)”
Sinal de Proibição
“PROIBIDO ENTRAR”
AVISO –Situação perigosa que, se não for evitada, pode
provocar indiretamente ferimentos graves ou a morte.
CUIDADO –Situação perigosa que, se não for evitada, pode
provocar ferimentos ligeiros a moderados.
NOTA –Notas coletivas ou notas individuais importantes sobre
como evitar danos no material ou danos à propriedade.
Advertência Geral
“PERIGO!” ou “CUIDADO!”
Advertência
“PERIGO DE CHOQUE ELÉTRICO!”
Advertência
“PERIGO DE INFLAMAÇÃO DE SUBSTÂNCIAS
INFLAMÁVEIS”
Advertência
“PERIGO DE FERIR AS MÃOS”
Sinal de Obrigação
“USAR LUVAS DE PROTEÇÃO!”

SMR Português
4
Informação Legal
Leia com atenção este manual de operação e manutenção e faculte-o a outras
pessoas responsáveis pelo manuseamento e utilização deste aparelho.
Estes equipamentos FRICON foram concebidos para a conservação de produtos
previamente congelados. Assim qualquer outra utilização é considerada como
não estando de acordo com os fins a que se destina.
O fabricante não assume qualquer responsabilidade por danos a pessoas,
objetos ou do equipamento que resultem de:
Utilização incorreta;
Inobservância dos regulamentos de segurança contidos no manual;
Falha dos dispositivos de segurança eletrónicos ou do abastecimento
energético;
Alterações nos equipamentos e modificações técnicas não autorizadas
efetuadas pelo próprio cliente;
Utilização por parte de pessoas não autorizadas;
Utilização de peças suplentes não autorizadas pelo fabricante.
O fabricante reserva-se no direito a alterações técnicas na sequência deuma
otimização dos equipamentos e novo desenvolvimento.
Instruções de segurança e advertências gerais
Não armazenar neste aparelho substâncias explosivas tais como aerossóis
contendo gases propulsores inflamáveis!
Não danificar o circuito de refrigeração!
Não utilizar dispositivos mecânicos que não os recomendados pelo
fabricante para acelerar o descongelamento!
Manter desobstruídas as aberturas de ventilação, no invólucro do aparelho
Não utilizar aparelhos elétricos no interior do compartimento destinado à
conservação dos alimentos, a menos que eles sejam do tipo recomendado
pelo fabricante.
Cada prateleira suporta no máximo 45 kg de carga distribuída
uniformemente.
AVISO

SMR Português
5
Antes de qualquer operação de limpeza ou manutenção, desligue o aparelho
da rede de alimentação, retirando a ficha da tomada de corrente!
Se o cabo de alimentação se danificar, deve ser substituído por pessoal
qualificado para esta tarefa, de forma a evitar situações perigosas.
Nunca ligue um equipamento danificado ao circuito elétrico. Caso contrário
existe o perigo de choque elétrico ou saída do fluído refrigerante!
Não efetue alterações técnicas no equipamento. Existe perigo de ferimentos
ou de choque elétrico!
Para desligar o equipamento, puxe pela ficha e não pelo cabo! (Fig.1)
Não se coloque em cima do equipamento!
O carregamento de equipamentos com mercadorias congeladas pode
provocar queimaduras nas mãos. Utilize luvas de proteção!
Este equipamento está dimensionado para funcionar a uma temperatura
ambiente até 30ºC com 55% de humidade relativa (Classe Climática 4).
NOTAS:
Não introduza no conservador recipientes cheios de líquido, em especial
gasosos. O líquido ao congelar poderá provocar o rebentamento do
recipiente e danificar o conservador;
Não deixe alimentos dentro do equipamento se não estiver a funcionar;
Não deixe que o equipamento fique exposto a agentes atmosféricos;
Nunca utilize jatos de água diretos ou indiretos no equipamento;
Não fure o equipamento. O não cumprimento desta regra implica a perda da
garantia;
CUIDADO
Fig.1- Proibido puxar pelo cabo

SMR Português
6
O equipamento deve ser colocado em zonas bem ventiladas, tendo sempre
pelo menos 15 cm de distância entre a parte de trás do equipamento e a
parede, para permitir a ventilação necessária (Fig.2).
Não é permitido o funcionamento do aparelho sem tampas ou com as tampas
abertas.
Instruções de segurança e advertências especiais
Equipamento com fluído refrigerante:
R290 (Propano)
O fluido refrigerante R290 (PROPANO) está classificado, em conformidade
com a norma DIN EN 378-1, no grupo de fluidos refrigerantes A3 (inflamáveis
e explosivos). Em certos limites, este pode desencadear uma reação
exotérmica com o ar e uma energia de ignição correspondente (fonte de
ignição)!
Nos equipamentos com fluído refrigerante R290, os aparelhos estão
marcados com o símbolo (gás inflamável). Toda e qualquer operação de
manutenção deve ser efetuada por técnicos devidamente qualificados em
fluídos refrigerantes inflamáveis e fluorados!
Durante a eliminação correta do equipamento, elimine de forma segura e
amiga do ambiente o fluído refrigerador inflamável R290 (propano) e do
material isolante de espuma de poliuretano. Informe-se junto das
autoridades responsáveis sobre os regulamentos de eliminação legais!
R404a
O agente refrigerante R404A (44% R125, 4% R134a, 52% R143a) utilizado
está incluído no protocolo de Kyoto.
É um gás não inflamável que sefor libertado para a atmosfera contribui para
a destruição da camada do ozono.
Deverá ser feita a recuperação deste gás sempre que possível.
AVISO

SMR Português
7
1.Introdução
A FRICON tem o prazer de o ter entre os seus clientes e confia que a qualidade
deste produto satisfará plenamente as suas expectativas. Este equipamento foi
desenhado para oferecer as melhores performances com a máxima segurança
e economia.
Durante o fabrico, foi submetido a vários testes de segurança e funcionamento.
Seguindo as indicações e instruções contidas neste manual, poderá obter o
máximo rendimento durante um longo período de tempo.
Gratos pela sua preferência, enviamos-lhe os nossos cumprimentos.
2.Instruções Ambientais
O símbolo REEE no produto ou na embalagem indica que este produto não
pode ser tratado como lixo doméstico normal.
Para eliminar o aparelho, leve-o ao centro de reciclagem local.
Deve ser entregue ao centro de recolha seletiva para a reciclagem de
equipamento elétrico e eletrónico. Ao garantir uma eliminação adequada deste
produto, irá ajudar a evitar eventuais consequências negativas para o meio
ambiente e para a saúde pública, que de outra forma, poderiam ser provocadas
por um tratamento incorreto do produto. Para obter informações mais
pormenorizadas sobre a reciclagem deste produto, contacte os serviços
municipalizados locais, o centro de recolha seletiva da sua área de residência ou
o estabelecimento onde adquiriu o produto.
Antes de se desfazer do equipamento, torne-o inutilizável cortando o cabo de
alimentação.
Tenha em especial atenção à eliminação segura e amiga do ambiente do
fluído refrigerante e do material isolante (espuma de poliuretano com
pentano).
CUIDADO

SMR Português
8
3.Desembalamento
NOTAS:
Para proteger o equipamento de conservação contra danos, este só deve
ser transportado na posição de utilização. O não cumprimento desta regra
origina a perda da garantia.
Verifique imediatamente após ofornecimento se o aparelho apresenta danos
de transporte.
Antes e durante o desembalamento do aparelho deve efetuar um controlo
visual para detetar eventuais danos de transporte. Tenha em atenção a
peças soltas, abaulamentos, riscos, perdas visíveis de fluídos, entre outros.
Eventuais danos devem ser imediatamente comunicados. Para os restantes
casos aplicam-se as condições contratuais.
Não permita que as crianças brinquem com a embalagem nem com partes
dela, havendo risco de asfixia.
Um equipamento danificado pode provocar um curto-circuito ou um curto-
circuito à massa. Nunca ligue um equipamento danificado ao circuito elétrico.
4.Instalação
NOTAS:
Para uma correta instalação do equipamento verifique se o mesmo é
colocado num piso nivelado e que não estejapróximo de fontes de calor e/ou
radiação solar direta, nem de portas, janelas, ventiladores e bocais de
ventilação.
Os placards publicitários só podem ser colocados em forma de películas
finas. Não fixe materiais isolantes espessos nas paredes exteriores.
Os equipamentos com sistema de descongelação automática não são
adequados à conservação e exposição de produtos congelados a granel.
Os equipamentos de velocidade variável não podem ser usados em
ambientes muitos húmidos nem com grande concentração de sal, como por
exemplo peixarias.
AVISO

SMR Português
9

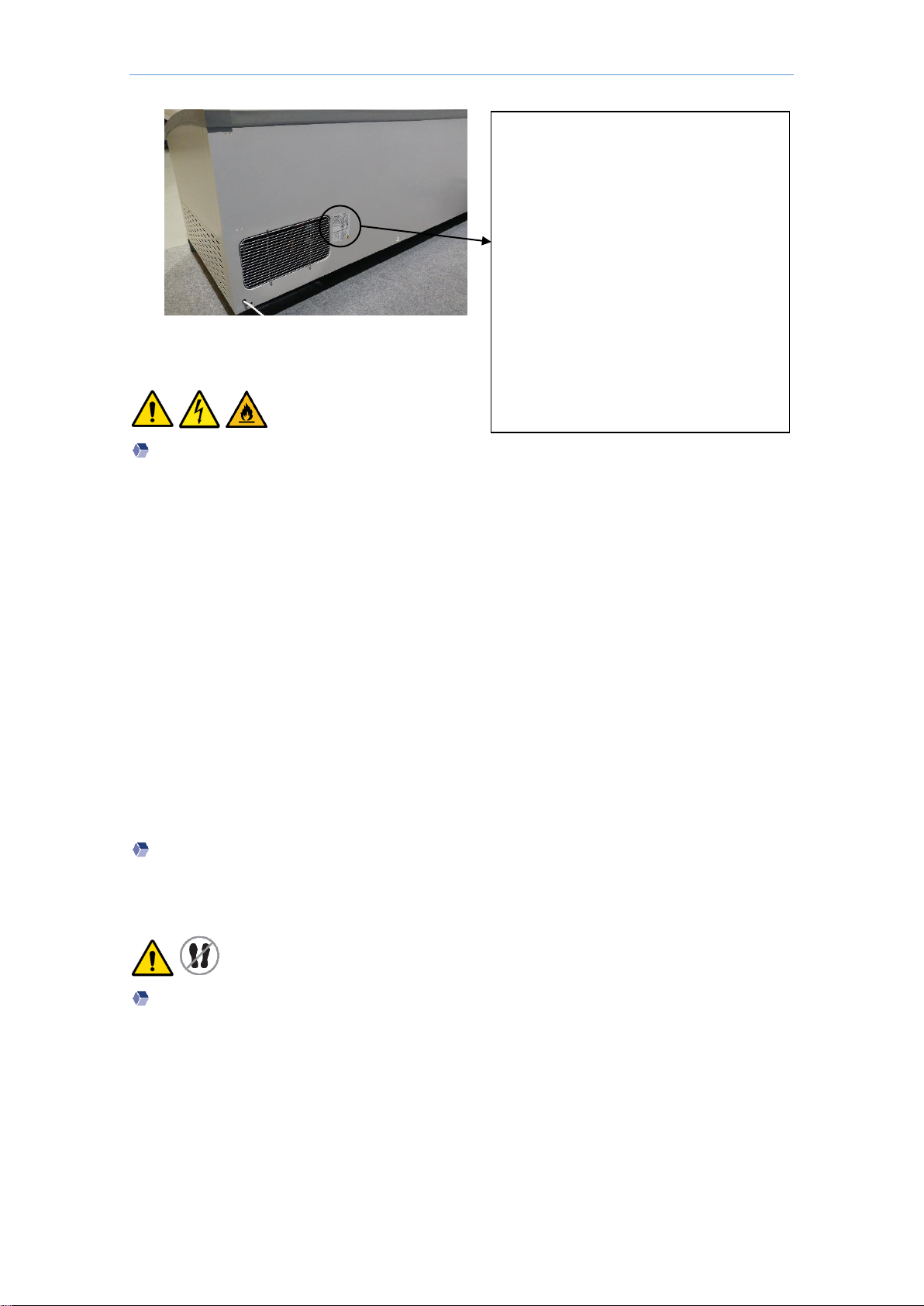

Assegure-se de que haja livre circulação do ar em volta do equipamento,
observando as distâncias mínimas ilustradas na Figura 2.
5.Ligação Elétrica
NOTAS:
Ligue o aparelho numa tomada que tenha contacto de terra. Esta ligação é
obrigatória.
Verifique se a tensão da rede de alimentação e a respetiva frequência
corresponde à indicada na placa de características do aparelho localizada
na parte traseira (Fig.3).

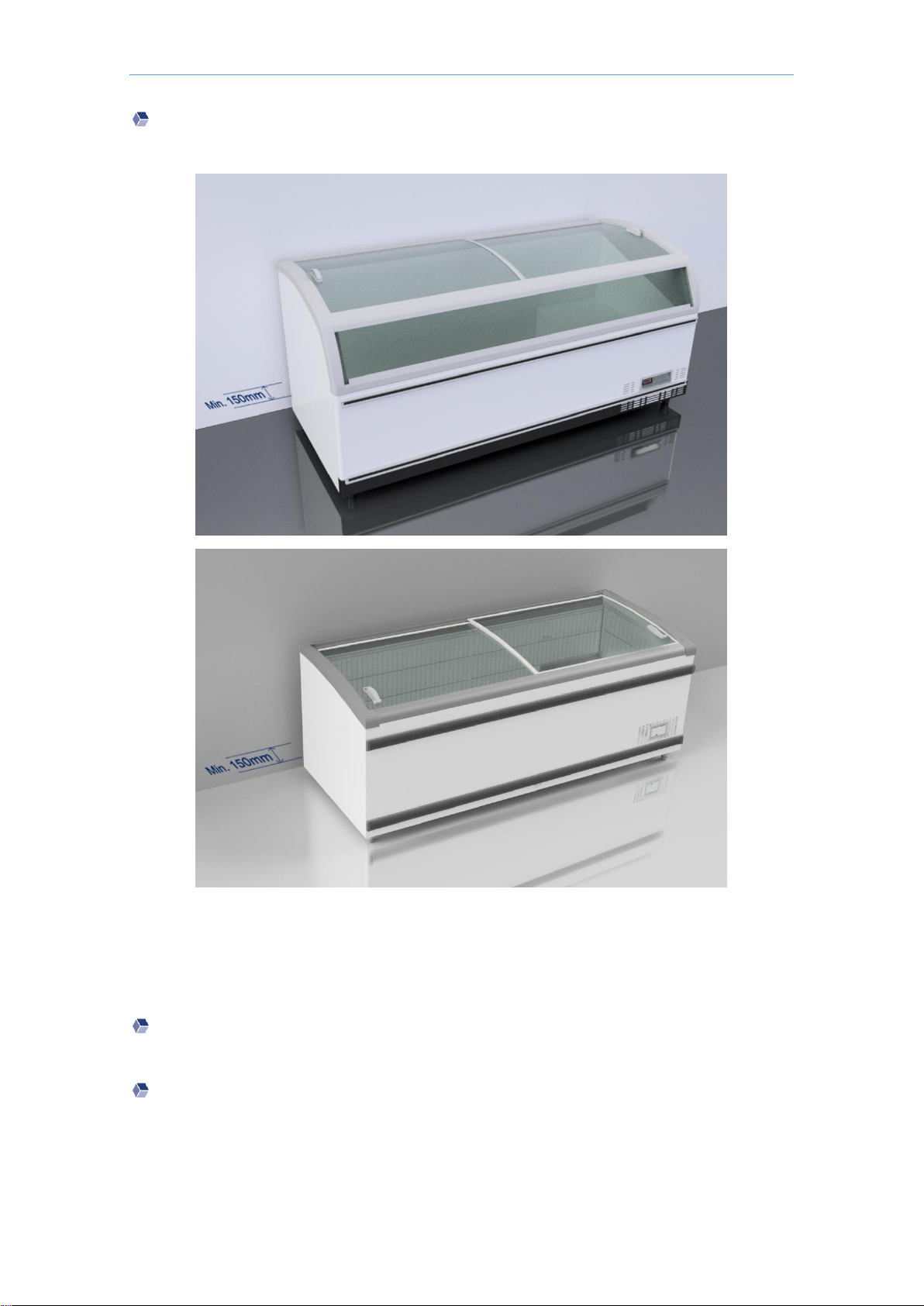

Fig.2 –Distâncias mínimas de instalação

SMR Português
10
Nunca utilize adaptadores ou derivados. Estes podem causar
sobreaquecimentos e queimar. O fabricante recusará qualquer
responsabilidade por danos causados a pessoas ou objetos que resultem do
incumprimento desta norma.
6.Funcionamento
Este equipamento está dimensionado para funcionar a uma temperatura
ambiente até 30ºC com 55% de humidade relativa (Classe Climática 4).
Deve-se ter em atenção que as grades de parede e de chão devem encontra-se
sempre no equipamento.
NOTAS:
Todos os equipamentos estão equipados de série com tampas de vidro. As
tampas são necessárias para o funcionamento adequado do equipamento.
Estas só devem ser abertas para colocar e retirar produtos.
Não subir para o equipamento ou entrar dentro do mesmo, podendo o
material quebrar, existindo risco de cortes no corpo e danos no equipamento.
Fig.3- Localização da etiqueta de características
Dados técnicos da placa de características:
- Número de série;
- Designação e tipo de equipamento;
- Corrente e potência nominal;
- Tensão e frequência nominal;
- Consumo
- Volume bruto e líquido;
- Tipo de isolamento;
- Classe climática
- Fluído refrigerante e quantidade utilizada;
- Número de série;
- Esquema elétrico
- Outros dados técnicos.
CUIDADO
AVISO

SMR Português
11
6.1.Carregamento
No interior do compartimento destinado à conservação de produtos podem
ocorrer queimaduras de frio nas mãos ao carregar-se o equipamento! Utilize
obrigatoriamente luvas de proteção!
O equipamento só pode ser carregado até aos limites de carga assinalados no
interior do equipamento (ver Fig.4).
Acima do limite de carga empilhada a temperatura de armazenamento ajustada
deixa de ser garantida.
Após um período de funcionamento de aproximadamente 3 a 4 horas é
alcançada a temperatura interior pretendida. Os produtos previamente
congelados podem então ser colocados.
7.Controlador
Os aparelhos são regulados de fábrica para uma temperatura predefinida. Para
ativar a descongelação manual ou acertar o relógio, deverá de atuar de acordo
com o descrito abaixo neste capítulo.
7.1.Descongelação Manual
Além da descongelação automática é possível ativar uma descongelação
manual quando existem as condições de temperatura apertando a tecla por
5 segundos.
CUIDADO
Fig.4- Limite de Carga
Fig.5 - Controlador Carel ir33+

SMR Português
12
7.2.Acertar Relógio
Entrar nos Parâmetros:
Pressionar a tecla
Introduzir a password correspondente.
Validar com a tecla
Navegar até aos parâmetros correspondentes apertando as teclas e/ou e
alterar.
No final de alterar todos os parâmetros, grave pressionando continuadamente
na tecla até sair dos parâmetros.
NOTAS:
Tenha em atenção à temperatura de conservação especificada para os seus
produtos!
8.Manutenção e Limpeza
Antes de qualquer operação de limpeza ou manutenção desligue o aparelho da
rede de alimentação, retirando a ficha da tomada de corrente.
Não utilize objetos metálicos pontiagudos para remover o gelo. Não use
secadores de cabelo ou outros aparelhos de aquecimento elétricos para a
descongelação. A utilização destes aparelhos pode destruir os isolamentos
elétricos e danificar o circuito do fluído refrigerante, havendo risco de choque
elétrico e saída do fluído refrigerante. O equipamento deve estar completamente
seco antes da ligação à rede elétrica.
De forma a assegurar o funcionamento normal do aparelho de conservação é
necessário ter em conta os seguintes aspetos:
Não obstruir a livre circulação do ar ao redor do aparelho;
Parâmetros a alterar Significado Ação
tc-y Ano atual
tc-m Mês atual
tc-d Dia do mês atual
tc-u Dia da semana atual
tc-h Hora atual
tc-n Minuto atual
Validar com a tecla
AVISO

SMR Português
13
Não utilizar dispositivos mecânicos que não os recomendados pelo
fabricante para acelerar o descongelamento.
Não destruir o circuito de refrigeração;
Não utilizar aparelhos elétricos que não aqueles que devem ter sido
recomendados pelo fabricante dentro do compartimento para guardar
comida.
Recomenda-se por motivos de higiene a realização de uma descongelação
completa dos equipamentos, pelo menos uma/duas vezes por ano, a fim de
remover qualquer gelo eventualmente formado e proceder a uma limpeza do
interior da arca. A acumulação de gelo é um fenómeno normal, sendo que a
quantidade e a rapidez da acumulação de gelo dependem das condições
ambientais e da frequência de abertura das portas.
Utilize obrigatoriamente luvas de proteção durante a limpeza. As extremidades
aguçadas do equipamento podem provocar cortes nas mãos.
Limpeza Interior:
Retirar todo o produto do interior do aparelho;
Desligar o equipamento da corrente elétrica pelo tempo que for necessário
para descongelar totalmente as paredes do aparelho;
Limpar o equipamento com um pano macio quando descongelar;
Lavar o interior com água pura à qual se pode adicionar um pouco de
detergente neutro;
Limpar com uma esponja húmida e secar com um pano macio.
Ligar e esperar que o aparelho atinja novamente a temperatura de
funcionamento;
Inserir o produto no interior;
Limpeza Exterior:
Limpe o exterior do equipamento com uma esponja macia embebida em
água morna e sabão.
Seguidamente limpe com um pano macio e seque.
CUIDADO

SMR Português
14
A limpeza da parte exterior do circuito de refrigeração (compressor,
condensador, tubos de ligação e restantes componentes) deverá ser feita
com uma escova macia ou aspirador.
NOTAS:
Durante a limpeza, tenha cuidado para não torcer os tubos ou desprender
cabos. Não utilize materiais abrasivos ou esfregões, pois irão danificar
definitivamente a superfície do aparelho.
Não remover partes fixas para a limpeza. Caso seja necessária deverá ser
realizada por pessoal qualificado.
Substituição do cabo de alimentação:
Se o cabo de alimentação se danificar, deve ser substituído por pessoal
qualificado para esta tarefa, de forma a evitar situações perigosas.
9.Guia de Resolução de Problemas
O equipamento não funciona
Verifique se há eletricidade;
Verifique se a ficha está corretamente inserida na tomada de corrente.
Temperatura não está suficientemente fria
Verifique se o aparelho está ligado há tempo suficiente para atingir a
temperatura de funcionamento;
Verifique se o aparelho não está perto de fontes de calor;
Verifique se a tampa se encontra bem fechada;
Verifique a regulação da temperatura;
Verifique se os produtos não excedem a linha de carga.
Equipamento muito ruidoso
Verifique se o aparelho está colocado numa superfície nivelada;
Verifique se a ventilação está desobstruída.
Verifique se os parafusos e as porcas estão perfeitamente presos.

SMR Português
15
Se nenhuma das situações anteriores se aplicar, é aconselhável entrar em
contacto com um revendedor autorizado
Nunca tente reparar oequipamento ou osseus componentes elétricos pelos
seus próprios meios. Qualquer reparação feita por uma pessoa não
autorizada é perigosa para o utilizador, podendo resultando na anulação da
garantia.
Em caso de fuga de gás ou de incêndio, não use água para apagar as
chamas, mas somente extintores a seco.
AVISO

SMR English
16
Mod. 219 2017-09-05
Label
Signalling for warnings and safety notes in accordance with ANSI Z535.6 and
ISO 3864.
NOTES AND SYMBOLS
If you want the Instruction Manual in digital format, please consult the website at:
www.fricon.pt
CAUTION –Dangerous situation that may lead to mild to
moderate injuries if it is not avoided.
NOTES –Important collective notes or an individual note for
avoiding material or property damage.
General warning
“DANGER!” or “CAUTION!”
Warning
“RISK OF ELECTRIC SHOCK!”
Warning
“RISK OF FLAMMABLE SUBSTANCES IGNITING!”
Disposal information
“HAZARDOUS AND ELECTRONIC WASTE –Waste may
only be disposed in line with the statutory disposal guidelines
prevalent locally (e.g. WEEE in EU)”
WARNING –Dangerous situation that may indirectly lead to a
serious injury or death if it is not avoided.
Prohibition sign
“DO NOT ENTER!”
Mandatory sign
“USE PROTECTIVE GLOVES!”
Warning
“RISK OF HAND INJURY!”

SMR English
17
Mod. 219 2017-09-05
Legal Notices
Please read carefully this operation and maintenance instructions and transmit
them to the people responsible for the product daily use.
These equipments FRICON were designed for the conservation of frozen
products previously. Any other used given to the product is not considered normal
use.
The manufacturer is not liable for damage to persons, objects or equipment
caused by:
Any improper use;
Failure to comply with safety regulations contained in the manual;
Failure of electrical safety equipment or power failure;
Unauthorised equipment modifications and technical amendments made by
the customer themselves;
Use by unauthorized personnel;
The use of spare parts not approved by the manufacturer;
The manufacturer reserves the right to make technical amendments when
enhancing and developing the cabinet.
General Warning and Safety Instructions
Do not store in this device explosive gases such as aerosol containing
inflammables propellants!
Do not damage the refrigerant circuit!
Keep the device ventilation openings unobstructed.
Do not use electrical devices inside the food storage compartment unless
they are of the type recommended by the manufacturer.
Each shelf as capacity of 45 kg of uniformly distributed weight.
Do not use mechanical devices or other means to accelerate the defrosting
process, other than those recommended by the manufacturer!
Before any cleaning or maintenance operation, unplug the equipment by
removing the plug from the socket.
WARNING

SMR English
18
Mod. 219 2017-09-05
The cord replacement should only be done by qualified personnel to avoid
danger situations.
Do not under any circumstances connect a damaged equipment to the
electric circuit. Otherwise, there is the risk of electric shock or refrigerant
leakage!
Do not make technical amendments to the equipment. Otherwise, there is the
risk of aninjury or electric shock!
To unplug the appliance, pull the plug, not the cable! (Fig.1)
Do not stand on top of the equipment!
Loading the cabinets with frozen products may result in frostbite to the hands.
You should therefore use protective gloves!
This device is dimensioned to operate at an ambient temperature up until
30°C with 55% relative humidity (Climate Class 4).
NOTES:
Do not put in the conservator containers filled with fluid, especially gas. The
liquid to freeze can cause the container burst and damage the conservator;
Do not leave food in the equipment if it is not working;
Do not expose the equipment to atmospheric agents;
Do not use direct or indirect water jets on the equipment;
The equipment should be placed in well ventilated areas, always being at
least 15 cm between the back of equipment and the wall, to allow the
necessary ventilation;
Fig.1- Prohibited to pull the cable
CAUTION

SMR English
19
Mod. 219 2017-09-05
It is not allowed to operate the equipment without glass lids or with the glass
lids open;
Special Warnings and Safety Instructions
For Refrigeration Appliances with the refrigerant
R290 (Propane)
The refrigerant R290 (PROPANE) is classified in the refrigerant group A3
(combustible and explosive) in accordance with the DIN EN 378-1 standard.
In certain limits, this can trigger an exothermic reaction with air and a
corresponding ignition energy (source of ignition)!
The equipments using refrigerants like R290 are marked with the warning
label (inflammable product). Any maintenance operation must be
performed by qualified personnel in combustible and fluorinated refrigerant!
When it comes to disposing of the equipment correctly, please pay particular
attention to ensuring that the combustible refrigerant R290 (propane) and the
heat insulation material polyurethane are disposed of in a secure and
environmentally friendly manner. Please ask the competent authorities
beforehand about the safety and statutory disposal requirements applicable
in this case.
R404-a
The used refrigerant R404A (44% R125, 4% R134a, 52% R143a) is included
in the Kyoto Protocol.
It’s a non-flammable gas that, if released into the atmosphere, contributes to
the destruction of the ozone layer.
If possible, this gas should be always recovered.
WARNING
