Friedrich C-90A User manual

C-90A
C-90A
Electronic Air Cleaner
Operating Guide
920-010-04 (11/01)

Page 2
Table of Contents
The Friedrich C-90A Electronic Air Cleaner ......................................................... 3
CAUTION: Before Operating the Unit ................................................................. 3
Operating Your Friedrich Air Cleaner................................................................... 4
Cleaning ............................................................................................................... 4
Important Precautions ................................................................................ 4
Cleaning the Pre-Filter ............................................................................... 5
Cleaning the Carbon Filter ......................................................................... 5
Cleaning the Electronic Cell ....................................................................... 5
Alternate Cell Cleaning Method.................................................................. 6
Discoloration of the Cell ....................................................................................... 6
Replacing the Cell in Cabinet ............................................................................... 6
Activated Carbon Filter......................................................................................... 7
Consumer Troubleshooting Guide ....................................................................... 7

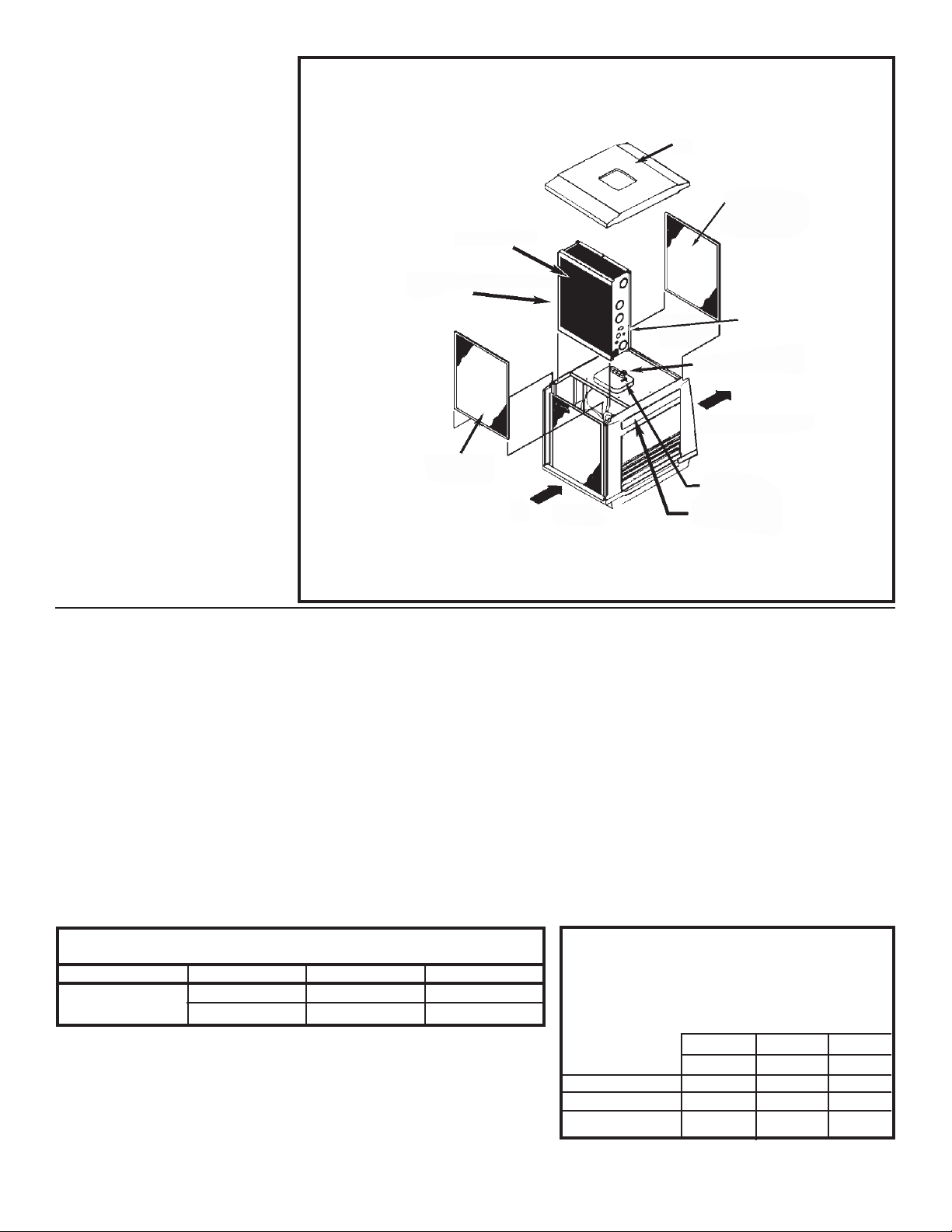

Major Components Diagram ................................................................................ 8
Specifications ....................................................................................................... 8
If You Need Service ............................................................................................. 9

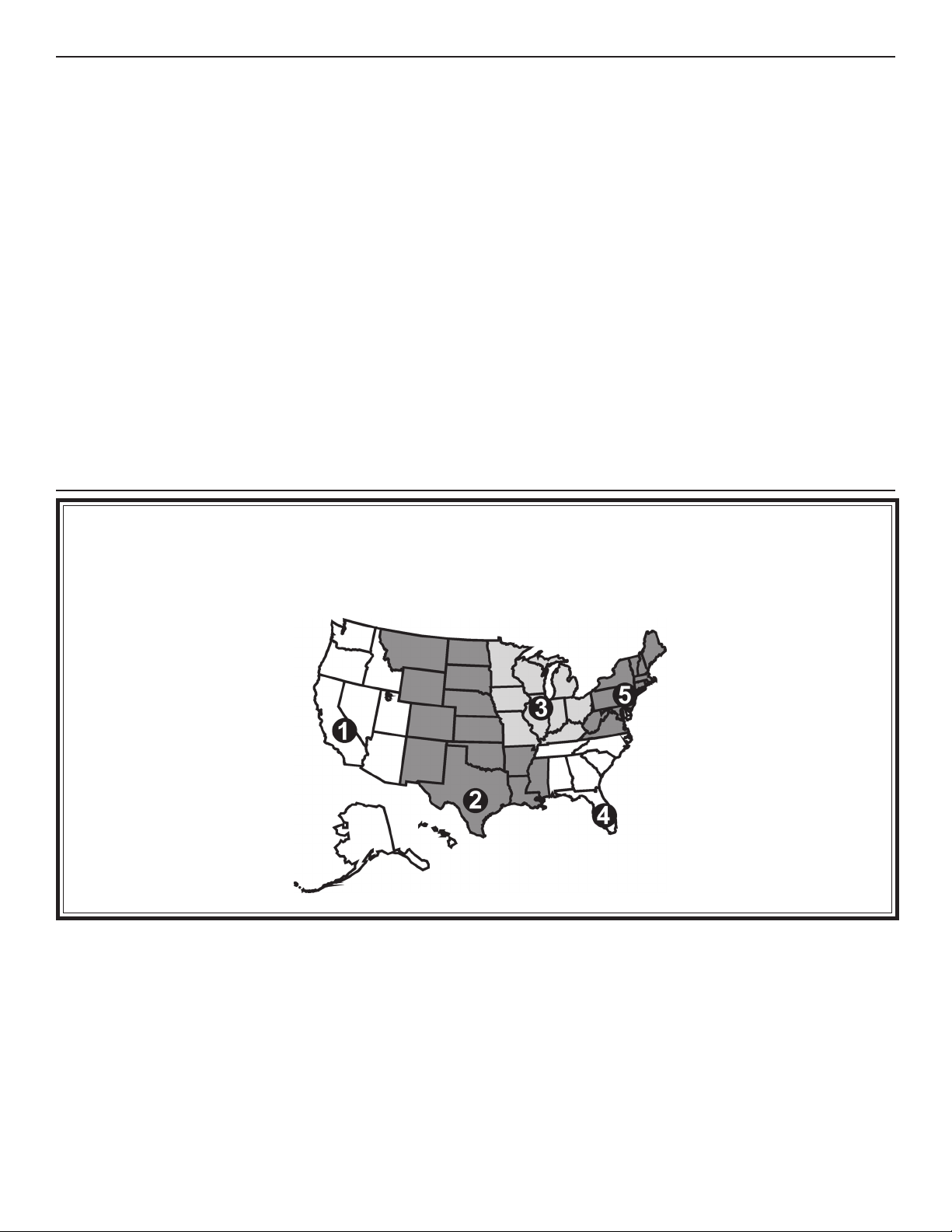

Regional C-90A Warranty Repair Stations........................................................... 9
Electronic Air Cleaner Warranty......................................................................... 10

Page 3
The Friedrich Electronic Air Cleaner is a self-contained console model
consisting of a high voltage DC power supply, electronic cell, 3 speed
fan, pre-filter and activated carbon post-filter in a rugged plastic cabinet.
It is designed to remove dust, tobacco smoke, pollen, bacteria and other
airborne contaminants from the air. In just minutes, you will notice
improvements in your indoor air quality as your Friedrich air cleaner begins
the job of removing the billions of irritating microscopic particles from
your home or office.The activated carbon post-filter also helps eliminate
many objectionable indoor odors.
Carry unit by handle indentations on side panels or carry from base,
as the top removes for filter maintenance and will not support the unit.
Remove the plastic cover from the activated carbon filter, and place
the filter with label facing out.
Make sure the electronic cell is properly placed in the cabinet - airflow
arrow on the end plate should be pointing toward the fan.
Make sure that the top cover is securely in place.
This unit is equipped with a three-prong (grounded) plug for your
protection against shock hazards and should be plugged directly into
a properly grounded three-prong receptacle. DO NOT, UNDER ANY
CIRCUMSTANCES, CUT OR REMOVE THE GROUNDING PRONG
FROM THIS PLUG.


Electronic air cleaners should NOT be placed in any area where
potentially dangerous gasses or vapors exist, nor should they be used
in wet environments.
The Friedrich
C-90A Electronic
Air Cleaner
CAUTION:
Before
operating
the unit
Pre-Filter
Ionizing Section
of Electronic Cell Collector
Plates 3-Speed Fan Carbon Filter

Page 4
CONTROLS
All controls for the Friedrich electronic air cleaner are located on the top of the unit and
are accessible through an opening in the top cover.The controls are: OFF, HI, MED and
LOW. An indicator lamp lights when the cleaner is on and operating normally.
Generally, HIGH fan speed is used in extreme conditions for rapid cleaning; such as
during or after a party where there were many smokers; or for larger areas to circulate
the clean air in all areas of the room. MEDIUM and LOW settings are usually adequate
to maintain a clean air environment.
At initial start-up, the indicator lamp may flicker on and off and is not cause for alarm.
Should the lamp completely fail to come on, review the "BEFORE OPERATING" and
"TROUBLESHOOTING" sections.
During initial use, “snapping” sounds may be heard. This is normal, and the unit may
continue to make these noises during the first few days of operation. After this initial
break in period, only an occasional "snap" will be heard, indicating the unit is cleaning
your air. NOTE: As the air cleaner’s electronic cell becomes dirty, it will "snap"
more frequently. When this occurs, you should wash the cell.
The best location for the air cleaner is a place closest to the source of tobacco smoke,
dust or other indoor contaminants.
Position the unit so that the airflow around the intake and discharge grilles is not blocked.

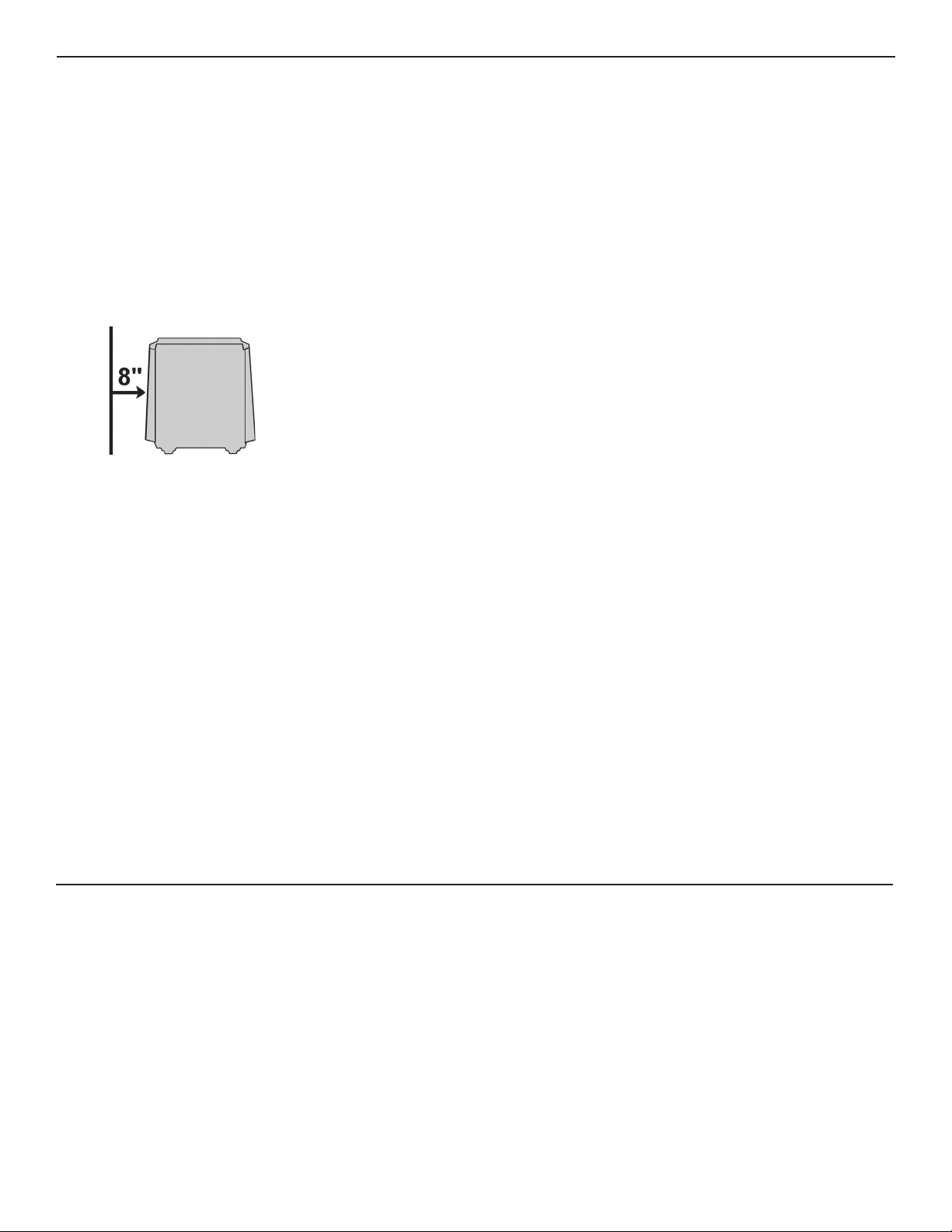

For best results, do not place the intake grille (rear) closer than eight (8) inches from a
wall.Provide a clear, unobstructed path for the discharge air.The farther the discharge
air travels, the greater the effectiveness of the air cleaner. For greater comfort, position
the air cleaner so that the discharge air does not cause uncomfortable drafts.
To use a room air cleaner most effectively in rooms that share an open doorway or
archway, position the unit near the common opening and direct the airflow into the adjacent
room to promote good air circulation.
ECONOMICAL CLEAN AIR
The Friedrich electronic air cleaner costs no more to operate than a standard household
light bulb.The benefits from clean air far outweigh the low operating costs of continuous
cleaning.Remember, the more you operate your electronic air cleaner, the cleaner your
air will be.
IMPORTANT PRECAUTIONS
The collector plates of the electronic cell and the pre-filter can become extremely dirty.
With an excessive amount of contamination buildup on the collector plates and the pre-
filter, the electronic air cleaner’s efficiency decreases. Also, as dirt builds up on the
ionizing wires, the charging process becomes less efficient.
To prevent this loss of efficiency, the electronic cell and pre-filter must be cleaned regularly.
How often will depend on actual usage. Cleaning will be more frequent if the air cleaner
is operated continuously or under severe conditions.
Turn off and unplug air cleaner before opening top cover to remove electronic cell and
pre-filter for cleaning.Always be careful when handling the electronic cell. Sharp edges
and wires are capable of inflicting wounds. Care should also be taken when cleaning
because of extremely hot water and potentially harmful effects of detergents on your
skin.
Operating
Your Friedrich
Electronic
Air Cleaner
Cleaning
W
a
l
l

Page 5
CLEANING THE PRE-FILTER
Remove the pre-filter and shake out or brush off the accumulated dust and lint. If this is
not adequate, a vacuum may be used or the pre-filter can be cleaned with an all-purpose
cleaning agent to remove tobacco smoke and cooking grease stains.A thorough rinsing
is required after each cleaning. After cleaning, allow to dry and reinsert.
CLEANING THE CARBON FILTER
Occasionally, the carbon filter will need cleaning. Use a stream of air or a vacuum to
remove the dirt.THE CHEMICAL AND ODOR ABSORPTION CAPABILITIES CAN NOT
BE RESTORED.When the carbon filter can no longer remove odors from the air, it must
be replaced. (See Carbon Filter Reorder Form packed with this unit or contact your
nearest Friedrich dealer.) Under normal operating conditions the carbon filter should be
replaced every 3-6 months.THE CARBON FILTER MUST BE IN PLACE FORTHE AIR
CLEANER TO OPERATE.
CLEANING THE ELECTRONIC CELL
The simplest method of cleaning the electronic cell is to use an automatic dishwasher.
The dishwasher provides the correct cycle of wash, rinse and dry.Water temperatures
normally found in dishwashers will not harm the cell.
1. After turning off the air cleaner, remove the cell and gently place on the dishwasher
rack with airflow arrows pointing up.In some dishwashers, it may be necessary to
remove the top rack. BE EXTREMELY CAREFUL WHEN PLACING ON
DISHWASHER RACK TO NOT DAMAGE IONIZER WIRES OR BEND
COLLECTOR PLATES.
2. Use any available household dishwasher detergent recommended for use in your
appliance and follow manufacturer’s instructions.
3. Not all dishwashers may be capable of holding the electronic cell. Be sure to
compare the internal size of the dishwasher to the dimensions of the electronic
cell (16" high x 12 1/2" wide x 4 1/2" deep.) All parts of the dishwasher must be
able to move freely.
4. Take care to avoid damaging the cell when removing it from the dishwasher.
GENTLY LIFT THE CELL STRAIGHT UP TO PREVENT DAMAGE TO IONIZER
WIRES AND COLLECTOR PLATES.
5. The cell may be hot when removing it from the dishwasher. Allow to cool or wear
protective gloves. Make sure that all water is drained off when removing the cell
from the dishwasher.
6. If dirt stains or detergent residue remain after washing, it may be necessary to
rewash the cell or switch detergent.
7. The electronic cell must be COMPLETELY dry before replacing it in the air cleaner
for use.
Cleaning
(Continued)

Page 6
ALTERNATE CELL CLEANING METHOD
If an automatic dishwasher is not available or not of sufficient size to accommodate the
cell, a large container capable of holding the electronic cell can be used.
1. Mix an automatic dishwasher detergent with hot water in a ratio of 4 oz.of detergent
to one gallon of water.Water temperature should be between 150° F and 170° F.
Be careful to avoid prolonging skin contact with solution and DO NOT splash
solution in the eyes.
2. Soak the cell in the solution for about 15 minutes.The solution should be agitated
in some way every 2 to 3 minutes by sloshing or stirring the solution.
3. Remove the cell from the cleaning solution and place in a clean container of hot
water (150° F to 170° F) for rinsing and let set for 10 minutes.
4. Remove the cell from the rinse water and allow to drain and dry before using.
5. If there is any detergent residue remaining, rinse again, since it may affect the
efficiency of the air cleaner.
NOTE: The ionizer wires may become so dirty that an occasional cleaning is
recommended.With a damp cotton ball, wipe the ionizer wires by placing the wire
between finger and thumb.
Occasionally, after the cleaning process, the cell may seem stained. If the stain is black
or very dark, it is probably detergent residue and should be rinsed off at once. If yellowing
appears, it is probably stain from tobacco or other smoke.The yellowing does not affect
air cleaner efficiency. Use an ammonia-based detergent to clean tobacco tar and other
smoke residue from the collector plates.
After the cell has been washed, check for broken ionizer wires and bent collector plates.
If broken wires are observed, return unit to Authorized Warranty Station for wire
replacement.If bent collector plates are observed, carefully straighten with a screwdriver
or other flat object. BE CERTAIN THAT NO TWO COLLECTOR PLATES ARE
TOUCHING AS THIS WILL CAUSE AN ARC AND PREVENT THE AIR CLEANER
FROM OPERATING PROPERLY. The operation light will not light and the electronic cell
will not function.
Remember that the electronic air cleaner has a cell key which prevents the cell from
being positioned incorrectly. If the cell seems stuck when being inserted or the access
cover will not fit securely, check to be sure that the cell is being positioned properly. If
excessive force is used, the cell or air cleaner unit could be damaged. Airflow arrows
point toward fan motor.
If the cell is placed into the air cleaner while still damp, the indicator light may not come
on until the cell is dry, which would normally take about two hours. If the cell is energized
and annoying snapping sounds occur, the cell should be removed from the air cleaner
and allowed to thoroughly dry.
Discoloration
of the Cell
Replacing the
Cell in
Cabinet

Page 7
Consumer
Troubleshooting
Guide
Activated
Carbon
Post-filter
The activated carbon filter must be replaced when it is no longer effective in eliminating
odors. The life of the carbon filter will depend on the concentration of odors and
fumes in the air passing through the air cleaner. Under normal operating conditions,
the carbon filter should last from three to six months. The carbon filter must be in
place for the air cleaner to operate.
In the event that you experience problems with the operation of your air cleaner,
please . . .
Make sure electronic cell is clean, dry, and properly installed.
Make sure pre-filter and carbon filter are both properly installed.
Make sure the top cover is properly snapped in place.
Check fan motor and indicator lamp on all speed settings starting with low.
If your air cleaner still has any of the following problems, proceed step by step as
shown below until no further action needs to be taken.
PROBLEM 1 - Fan Off, Lamp Off
Make sure the supply cord is plugged into a standard household receptacle.
Make sure there is voltage to the receptacle by using any other electric device.
Make sure the carbon filter is in place.
Make sure the top access cover is properly in place in order to actuate the interlock
switch.The interlock switch is provided for consumer safety and should never be
bypassed.
No further corrective actions should be taken by the consumer. Return unit to
Regional Authorized Warranty Station for repair (see page 10.)
PROBLEM 2 - Fan On, Lamp Off


Allow the electronic cell to dry completely before reinstalling it into the unit.


Unplug the unit and check electronic cell to see if any of the collector plates are
touching. Gently straighten and evenly space the plates.
Check electronic cell to see if any of the ionizer wires are broken. See page 8 for
location. If broken wires are observed, no further corrective actions should be
taken by the consumer.Return unit to Regional C-90A AuthorizedWarranty Station
for repair.
PROBLEM 3 - Fan Off, Lamp On
This condition represents an unserviceable failure of the air cleaner. Return to
Regional Authorized Warranty Station for repair.

Page 8
Major
Components
C-90A
Specifications
OPERATING TEMPERATURES
This air cleaner is intended for use indoors, at temperatures normally found in occupied spaces.
ELECTRICAL RATINGS
120 Volt, 60 Hertz.
INDICATOR LIGHT
Located on the access cover next to the 3-speed switch. It indicates that the air cleaner is
operating properly.
INTERLOCK SWITCH
Interrupts the supply power to the unit when the access cover is opened.
WEIGHT
33 lbs. (15 Kg) shipping weight - 28 lbs. (13 Kg) net weight.
Height Width Depth
Cabinet 19" 15" 21 1/2"
120Volt, 60 Hertz
Fan Speed CFM Amps Watts
High 410 .80 90
Medium 340 .56 64
Low 280 .41 47
DIMENSIONS
NOMINAL CURRENT AND
POWER CONSUMPTION
C-90A

Page 9
In the unlikely event that your Friedrich Electronic Air Cleaner should require service,
you should contact your dealer, or see below for the nearest Regional C-90A Authorized
Warranty Repair Station.
If your Friedrich Electronic Air Cleaner should need to be shipped for service, please
contact your nearest Regional AuthorizedWarranty Repair Station at the phone number
listed below, or contact the Friedrich Customer Assurance Department at
[phone] for specific shipping information.
Package your unit or part in the original packing material if possible. If not, use a sturdy
carton and surround the unit or part with an ample amount of material to cushion it
during shipping. Be sure to tape the carton securely. All shipping charges must be pre-
paid by the shipper. Please include a brief description of the malfunction (please be
specific). Be sure that you have included your proof of purchase (date of sale) and the
correct address for the return shipment.
If you have any questions about your warranty coverage or how to obtain warranty
service, please contact the Friedrich Customer Assurance Department at (210) 357-
4400.
If You Need
Service
11
11
1R & B Appliance Parts
5070 Lindsay Ct.
Chino, California 91710
TEL: [phone]
1-800-421-2189
Alamo Service Co.
1450 North Flores
San Antonio, Texas 78212
TEL: [phone]
1-800-328-2450
22
22
2
44
44
4Reeve Air Conditioning, Inc.
2501 South Park Road
Hallandale, Florida 33009
TEL: [phone]
1-800-962-3383
Superior A/C Service, Inc.
524 Sackett Street
Brooklyn, New York 11217
TEL: [phone]
55
55
5
33
33
3B & G Service Co.
3950 North Elston
Chicago, Illinois 60618
TEL: [phone]
Regional C-90A Authorized Warranty Repair Stations

Page 10
Friedrich Air Conditioning Company warrants its electronic air cleaner to be free from defects in
workmanship or materials, under normal use and service, for a period of One Year from the date of
purchase by the original owner. If at any time during the warranty period, the product is found to be
defective or malfunctions, Friedrich Air Conditioning Company will repair or replace the defective
part (at its option) and provide the shop labor to repair this electronic air cleaner.
This warranty shall not apply if it is shown by FRIEDRICH that the defect or malfunction was caused
by neglect or abuse during operation by consumer.
The repaired or replaced part or unit will be shipped by Friedrich Air Conditioning Company to the
purchaser, freight prepaid. The warranty on any repaired or replacement part shall be for a duration
of time no longer than the remaining or unexpired term of the original warranty.
This warranty does not cover any other charges incurred by the purchaser.
The sole responsibility of FRIEDRICH shall be to repair the product within the terms stated above.
FRIEDRICH SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL DAMAGES RESULTING FROM ANY
BREACH OF WARRANTY, EXPRESS OR IMPLIED, APPLICABLE TO THIS PRODUCT. Some states
do not allow the exclusion or limitation of consequential damages, so this limitation may not apply to
you.
THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, AND THE
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY
EXCLUDED BEYOND THE ONE YEAR DURATION OF THIS WARRANTY. Some states do not allow
limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights which can vary from
state to state.
(9/00)
C-90A ELECTRONIC AIR CLEANER
LIMITED WARRANTY
FRIEDRICH AIR CONDITIONING COFRIEDRICH AIR CONDITIONING CO
FRIEDRICH AIR CONDITIONING COFRIEDRICH AIR CONDITIONING CO
FRIEDRICH AIR CONDITIONING CO..
..
.
Post Office Box 1540 •San Antonio, Texas 78295-1540
[phone] •FAX [phone]

Page 11
Modelo C-90A
Purificador Electronico de Aire
Guia De Funcionamiento

Page 12
Tabla de Contenidos
Purificador electrónico de aire Friedrich C-90A ............................................ 13
ADVERTENCIA: Antes de hacer funcionar la unidad ................................... 13
Para hacer funcionar su purificador de aire Friedrich ................................... 14
Para limpiarlo
Precauciones importantes ................................................................... 14
Para limpiar el antefiltro ....................................................................... 15
Para limpiar el filtro de carbón ............................................................. 15
Para limpiar la célula electrónica ......................................................... 15
Método alterno para limpieza de la célula electrónica ......................... 16
Decoloración de la célula .............................................................................. 16
Para volver a colocar la célula en el gabinete ............................................... 16
Filtro de carbon activado ............................................................................... 17
Consejos para solucionar problemas ............................................................ 17
Diagrama de los componentes principales ................................................... 18
Especificaciones............................................................................................ 18
Si usted necesita servicio para su unidad ..................................................... 19
Garantía para el purificador electrónico ........................................................ 20

Page 13
El purificador electrónico de aire Friedrich es un modelo de consola
independiente, el cual consiste de un generador de alto voltaje DC, una célula
electrónica, un ventilador de tres velocidades, un antefiltro y un filtro de carbón
activado, en un gabinete de plástico resistente.
El purificador está diseñado para eliminar polvo, humo de tabaco, polen,
bacterias y cualquier otro tipo de contaminantes del aire. Con la mejoría de la
calidad del aire interior usted notará la diferencia en pocos minutos, a medida
que su purificador de aire electrónico Friedrich empieza a eliminar los billones
de partículas irritantes del aire de su vivienda o su oficina. El filtro de carbón
también ayuda a eliminar los olores indeseables.
Sostenga la unidad de las hendiduras especiales en los páneles laterales, o
sosténgala de la base, porque la parte superior es movible para el mantenimiento
del filtro y no es suficientemente resistente para sostenerla.
Retire la cubierta plástica que cubre el filtro de carbón activado y coloque el filtro
con la etiqueta hacia el exterior.
Asegúrese de que la célula electrónica está colocada correctamente en el gabinete,
la flecha del flujo de aire en la placa del extremo debe estar apuntando hacia el
ventilador.
Asegúrese de que la cubierta superior está bien asegurada en su sitio correcto.
Esta unidad está provista con un enchufe de tres patas (a tierra) para su protección
contra descargas eléctricas y debe ser conectada directamente en un receptáculo
a tierra instalado de forma correcta. POR NINGUNA CIRCUNSTANCIA CORTE O
ELIMINE LA PATA DE CONEXIÓN ATIERRA DE ESTE ENCHUFE.
Los purificadores electrónicos de aire NO deben ser colocados en cualquier área
en donde exista la posibilidad de formación de ningún gas o vapor y tampoco deben
ser usados en ambientes húmedos.


















ANTEFILTRO SECCIÓN IONAZANTE DE LA
CELULA ELECTRONICA
PLACAS
COLECTOR VENTILADOR DE
TRES VELOCIDADES
FILTRO DE CARBON
El purificador
electrónico de
aire Friedrich
C-90A
ADVERTENCIA:
Antes de hacer
funcionar la
unidad

Page 14
Para hacer
funcionar su
purificador
electronico de
air Friedrich
CONTROLES
Todos los controles del purificador electrónico de aire Friedrich están colocados en la
parte superior de la unidad y son accesibles a través de la abertura en la cubierta
superior. Estos controles son: OFF(apagada), HI (máxima), MED (intermedia) y LOW
(mínima). Una luz indicadora se prende cuando el purificador está prendido y
funcionando normalmente.
En general, la velocidad HI (máxima) del ventilador se utiliza en condiciones
extremas para una limpieza muy rápida, como en el caso de durante una reunión en
la que hay muchos fumadores o después de ella o en áreas muy grandes en las
cuales se quiere hacer circular el aire fresco. MEDIUM (intermedia) y LOW (mínima)
se usan usualmente para mantener un ambiente con aire limpio.
Al iniciarse el funcionamiento, es posible que la luz indicadora titile (centellée) y esto
no debe ser motivo de alarma. Si la luz definitivamente no se prende, refiérase a esta
guía y lea las secciones "ANTES DE HACER FUNCIONAR LA UNIDAD" y
"CONSEJOS PARA SOLUCIONAR PROBLEMAS".
Durante los primeros minutos de operación es posible que se escuchen ruidos que
parecen como de chispas. Esto es normal y es posible que la unidad siga haciendo
estos ruidos durante varios días después. Después de este período de iniciación, de
vez en cuando se oirá uno de estos chispeos, lo cual indica que la unidad está
limpiando el aire. ADVERTENCIA: A medida que la célula electrónica del
purificador se ensucia, empezará a a hacer estos ruidos con mayor frecuencia.
Cuando esto ocurra, usted deberá lavar la célula electrónica.
La mejor ubicación para el limpiador (depurador) de aire es un lugar lo más cercano
posible a la fuente (el origen) del humo de tabaco, del polvo o de otros contaminantes
interiores.
Posicione la unidad de manera que el flujo de aire alrededor de las parrillas de toma y
de descarga no esté bloqueado. Para obtener los mejores resultados, no emplace la
parrilla de toma (en el lado posterior) a menos de ocho (8) pulgadas de la pared.
Provea una ruta despejada y sin obstáculos para la descarga de aire. Mientras más
se desplace el aire de descarga, mayor será la eficacia del limpiador (depurador) de
aire. Para obtener un mayor grado de confort, posicione el limpiador (depurador) de
aire de manera que el aire de descarga no cause corrientes incómodas.
Para usar el limpiador (depurador) de aire de la manera más efectiva en habitaciones
que comparten una puerta o un arco abierto, posicione la unidad cerca de la apertura
común y dirija el flujo de aire hacia la habitación adyacente para promover una
circulación óptima del aire.
AIRE LIMPIO Y ECONOMICO
El costo del funcionamiento del purificador electrónico de aire Friedrich no cuesta más de lo que
consume una bombilla cualquiera.Los beneficios del aire limpio sobrepasan los costos de operación
para una limpieza continua. Recuerde, cuanto más haga trabajar su purificador electrónico, más
limpio estará el aire que usted respira.
Precauciones
importantes
para limpiarlo
Las placas colectoras de la célula electrónica y el antefiltro pueden llegar a estar
extremadamente sucios. La eficiencia del purificador disminuye con un exceso de
acumulación de contaminación en las placas colectoras y el antefiltro.Además, a medida
que la suciedad se acumula en los cables ionizantes, el proceso de carga de la unidad
se hace menos eficiente también.
Para evitar pérdida de eficiencia, la célula electrónica y el antefiltro deben limpiarse
periódicamente. El qué tan a menudo depende de la frecuencia de uso que se le de a la
unidad. Esta limpieza deberá ser mucho más frecuente si el purificador se utiliza
continuamente o bajo condiciones muy severas.
Apague la unidad y desconéctela antes de abrir la cubierta superior para retirar la célula
electrónica y el antefiltro. Sea siempre muy cuidadoso/a cuando esté manejando la
célula electrónica. Los bordes afilados y los cables pueden lastimarle. Tenga también
mucho cuidado mientras hace la limpieza, para evitar quemarse con el agua
excesivamente caliente o para evitar los efectos nocivos sobre su piel de los detergentes
que utiliza.
P
a
r
e
d

Page 15
PARA LIMPIAR EL ANTEFILTRO
Remueva el antefiltro y sacuda o cepille todo el polvo y las pelusas acumuladas.Si esto
no surte efecto, puede utilizar una aspiradora o puede limpiarlo con un detergente para
todo uso, con el fin de remover las manchas de tabaco y de las grasas de cocina.
Enjuáguelo con cuidado después de cada limpieza. A continuación, déjelo secar antes
de volverlo a colocar.
PARA LIMPIAR EL FILTRO DE CARBON
El filtro de carbón necesitará limpieza ocasionalmente.Use una corriente de aire (secador
de pelo) o una aspiradora para remover la suciedad. LA CAPACIDAD DE ABSORCION
DE QUIMICOS Y DE OLORES NO PUEDEN SER DEVUELTAS. Cuando el filtro de
carbón ya no remueve los olores del aire debe ser reemplazado. (Mire la forma para
ordenar de nuevo el filtro de carbón que viene con la unidad o póngase en contacto con
su distribuidor Friedrich más cercano). Bajo condiciones normales de operación, el filtro
de carbón debe ser reemplazado cada 3 a 6 meses. EL FILTRO DE CARBON DEBE
ESTAR EN SU LUGAR PARA QUE EL PURIFICADOR DE AIRE FUNCIONE.
PARA LIMPIAR LA CELULA ELECTRONICA
La forma más sencilla de limpiar la célula electrónica es utilizando una lavadora de
platos automática. Esta proporciona el ciclo correcto de lavado, enjuague y secado.
Normalmente, las temperaturas de agua que se utilizan en las lavadoras de platos no le
causan ningún daño a la célula electrónica.
1. Después de apagar el purificador de aire, remueva la célula y colóquela con cuidado
en la lavadora, con las flechas de flujo del aire apuntando hacia arriba. En algunas
lavadoras, es posible que haya que quitar la rejilla superior. SEA
EXTREMADAMENTE CUIDADOSO/A AL COLOCAR LA CELULA EN LA
LAVADORA, PARA EVITAR DAÑAR LOS CABLES IONIZANTES O LAS PLACAS
COLECTORAS.
2. Use cualquier detergente para lavadora de platos que tenga disponible y siga las
instrucciones para el uso del mismo.
3. No todas las lavadoras de platos tienen la capacidad necesaria para que les quepa
la célula electrónica.Asegúrese de comparar las dimensiones internas de la lavadora
con las dimensiones de la célula (16" de alto x 12 1/2" de ancho y
4 1/2 de profundidad). Todas las partes de la lavadora deben poderse mover
libremente.
4. Tenga cuidado de evitar dañar la célula cuando la esté sacando de la lavadora de
platos. SÁQUELA DERECHA, SUAVEMENTE, PARA EVITAR CAUSARLE DAÑO
A LOS CABLES IONIZANTES Y A LAS PLACAS COLECTORAS.
5. La célula no debe estar caliente cuando la saque de la lavadora de platos. Déjela
enfriar o use guantes protectores. Cuando la esté sacando, asegúrese de que toda
el agua ha filtrado fuera de ella.
6. Si las manchas no han desaparecido o se nota acumulación de detergente, es
necesario volverla a lavar o cambiar el tipo de detergente.
7. La célula electrónica debe estar COMPLETAMENTE seca antes de ponerla de
nuevo en el purificador de aire para hacerlo funcionar.

Page 16
METODO ALTERNO PARA LIMPIEZA DE LA CELULA
ELECTRONICA
Si no tiene una lavadora de platos o la que tiene no es tan amplia para que le quepa la
célula, puede utilizarse un recipiente suficientemente grande para colocarla.
1. Mezcle un detergente alcalino con agua caliente, en una proporción de 4 onzas de
detergente por cada galón de agua. La temperatura del agua debe ser entre 150 y
170 grados Farenheit (65 y 75 grados C.). Evite un contacto prolongado de la piel
con esta solución y NO SE SALPIQUE LOS OJOS con ella.
2. Remoje la célula en esta solución por aproximadamente 15 minutos. La solución
debe agitarse o revolverse cada 2 o 3 minutos.
3. Remueva la célula de la solución limpiadora y póngala en un recipiente con agua
caliente limpia (150 a 170 grados Farenheit)(65 a 75 grados C.) para enjuagarla y
déjela por 10 minutos.
4. Retire la célula del agua del enjuague y déjela que escurra completamente antes de
volver a colocarla.
5. Si queda algún residuo de detergente vuélvala a enjuagar hasta que esaparezca,
porque este puede disminuir la eficiencia de operación del purficador de aire.
ADVERTENCIA: Los cables ionizantes pueden llegar a ensuciarse mucho y se
recomienda una limpieza ocasional. Utilizando un algodón húmedo, ponga el cable
entre este y su dedo índice y deslícelo suavemente.
Ocasionalmente, después del proceso de limpieza la célula puede parecer manchada.
Si la mancha es negra u obscura, es posible que sea detergente y debe lavarse de
inmediato. Si es amarilla, es probable que sea mancha de tabaco o de humo. El
amarillamiento no afecta la eficiencia del purificador de aire. Use un detergente con
base de amoniaco para limpiar las manchas de tabaco o los residuos de humo de las
placas colectoras.
Después de que la célula ha sido lavada, revísela para ver si hay algún cable ionizante
o placa colectora rotos.Si es así, devuelva la célula a la estación de servicio autorizada
en su área para que le reemplacen los cables. Si se observa alguna placa colectora
torcida, enderécela con cuidado con un destornillador o con un objeto plano.
ASEGURESE DE QUE NO SE ESTEN TOCANDO DOS DE LAS PLACAS
COLECTORAS. ESTO PUEDE PRODUCIR UN ARCO VOLTAICO Y HACE QUE EL
PURIFICADOR DE AIRE NO FUNCIONE CON PROPIEDAD. La luz indicadora fallará
y la célula electrónica tampoco funcionará.
Recuerde que su purificador electrónico de aire tiene una llave clave que evita que la
célula quede puesta de forma incorrecta.Si la célula da la sensación se estar atrancada
cuando se coloca o cuando la cubierta de acceso no se adapta bien, revise para
asegurarse de que la célula esté colocada en su posición correcta. No use presión o
fuerza excesiva; estas pueden dañar la célula o la unidad. Las flechas de flujo de aire
deben apuntar hacia el motor del ventilador.
Si la célula se coloca dentro del purificador cuando todavía está húmeda, es posible
que no funcione la luz indicadora hasta que la célula esté totalmente seca. Esto toma
normalmente dos horas. Si la celula empieza a hacer sonidos de chispas molestos
cuando la vuelve a colocar y hace funcionar la unidad, sáquela y déjela secar
completamente.
Descoloracion
de la celula
Volviendo a
poner la celula
en el gabinete

Page 17
Filtro de carbon
activado
El filtro de carbón activado debe reemplazarse cuando ya no está eliminando los olores.
El tiempo de duración del filtro depende de la concentración de los olores que pasen a
través del filtro. Bajo condiciones normales de operación, el filtro deberá cambiarse
cada tres a seis meses. El filtro de carbón debe estar colocado para que funcione el
purificador de aire.
Consejos para
solucionar
problemas
En caso de que usted tenga problemas con el funcionamiento de su purificador de aire,
por favor:
Asegúrese de que la célula electrónica está limpia, seca y colocada de forma correcta.
Asegúrese de que el antefiltro y el filtro de carbón están colocados correctamente.
Asegúrese de que la cubierta superior está bien cerrada y ajustada.
Revise el motor del ventilador y la luz indicadora en todas las velocidades, empezando
por la más baja. Si su unidad sigue teniendo problemas, siga todos los pasos que se
describen a continuación hasta que empiece a funcionar correctamente.
PROBLEMA 1- Ventilador y luz indicadora apagados
Asegúrese de que el cable de suministro de energía está conectado en un enchufe
regular.
Asegúrese de que el enchufe está funcionando, utilizando cualquier otro aparato
eléctrico.
Asegúrese de que el filtro de carbón está bien colocado.
Asegúrese de que la cubierta de acceso superior está bien colocada para poner n
funcionamiento el interruptor de bloqueo. Este interruptor es para seguridad del
consumidor y nunca debe ignorarse.
El propietario no puede tomar ninguna otra medida correctiva. Devuelva la unidad a
una estación regional autorizada para la reparación. (Ver página 20.)
PROBLEMA 2 - Ventilador funcionando, luz indicadora apagada
Desconecte la unidad y revise la célula electrónica para ver si algunas de las placas
colectoras están tocándose. Si es así, enderécelas con cuidado y cree un espacio
entre ellas.
Revise la célula electrónica para ver si alguno de los cables ionizantes está roto.
Vea la página 18 para localizarlos. Si se observa algún cable roto, el consumidor no
puede tomar ninguna otra medida correctiva. Este debe devolver la unidad a la
estación regional autorizada para reparaciones basadas en la garantía.
PROBLEMA 3 - Ventilador apagado, luz indicadora encendida
Este problema es una falla que no puede arreglarse en su hogar u oficina. Devuelva
la unidad a la estación regional autorizada para que sea reparada.

Page 18
Componentes
principales de la
unidad
PARTE POSTERIOR RANURAS PARA
MANEJO
CELULA IONIZANTE/
COLECTORA
LUZ
INTERRUPTOR DE
BLOQUE
FLECHA
INDICADORA DE
FLUJO DEL AIRE
TAPA (CUBIERTA)
Velocidad
del ventilador
FILTRO DE CARBON
ANTEFILTRO
CABLES IONIZANTES
Especificaciones
del C-90A TEMPERATURAS DE FUNCIONAMIENTO
Este purificador de aire debe utilizarse en recintos interiores, a las temperaturas que
LUZ INDICADORA
Colocada en la cubierta de acceso, al lado del interruptor de tres velocidades. Indica
si el purificador de aire está funcionando correctamente.
ALTURA ANCHO PROFUNDIDAD
Gabinete 19 pulgadas 15 pulgadas 21 1/2 pulgadas
483 mm 381 mm 546 mm
DIMENSIONES
INTERRUPTOR DE BLOQUEO
Corta el suministro de corriente a la unidad cuando se abre la cubierta superior.
PESO
El peso de transporte de la unidad es 33 libras (15 Kg). El peso neto de la misma es 28
libras (13 Kg).
CORRIENTE NOMINAL Y CONSUMO DE
CORRIENTE
120 voltios, 60 hertz
CFM AMPERIOS VATIOS
(cfm/m3/min)
Máxima 410/11.6 .80 90
Intermedia 340/9.6 .56 64
Mínima 280/7.2 .41 .47
ESPECIFICACIONES ELECTRICAS
120 Voltios, 60 Hertz
ADENTRO
FRENTE
(LADO LOGOTIPO)

Page 19
Si usted
necesita algun
servico
En el caso improbable de que su purificador electrónico de aire Friedrich requiera algún
servicio, usted debe contactar a su distribuidor Friedrich para localizar la estación
autorizada de servicio más próxima, o mire en la pagina la lista de de las estaciones
autorizadas de servicio para las unidades C-90A.
Si su purificador electrónico de aire acondicionado debe ser transportado para servicio,
por favor póngase en contacto con la estación regional autorizada para servicio más
próxima (lista de teléfonos en la página 19),o llame al Departamento de Servicios al
Consumidor de Friedrich (Friedrich Customer Assurance Department), en el teléfono
[phone], para que le den la información necesaria para el envío.
Empaque su unidad o la parte en el empaque original, si le es posible.En caso negativo,
use cartón fuerte y cubra la unidad totalmente con bastante material aislador para
protegerla durante el viaje. Asegúrese de sellarla con cinta resistente.Todos los gastos
del envío deben ser pagados previamente por la persona que envía la unidad.Por favor,
incluya una breve descripción del problema (sea específico). Asegúrese de que ha incluído
su recibo de compra (con fecha de la venta) y la dirección correcta para el envío de
retorno de la unidad.
Si usted tiene alguna pregunta sobre la cobertura de la garantía o de cómo se obtiene el
servicio cubierto por la garantía, por favor llame al Departamento de Servicio al
Consumidor de Friedrich (Friedrich Consumer Assurance Department) al teléfono (210)
357-4400.
R & B Appliance Parts
5070 Lindsay Ct.
Chino, California 91710
Tel: 714 / 591-9405
1-800-421-2189
Alamo Service Co.
1450 N. Flores
San Antonio, Texas 78212
Tel: 210 / 227-7571
1-800-328-2450
22
22
2
11
11
1Reeve Air Conditioning, Inc.
2501 South Park Road
Hallandale, Fl 33009
Tel: [phone]
1-800-962-3383
Superior A/C Service, Inc.
524 Sackett Street
Brooklyn, Ny 11217
Tel: [phone]
44
44
4
33
33
3
55
55
5
B & G Service Co.
3950 North Elston
Chicago, IL 60618
Tel: [phone]
Estaciones de reparacion regionales autorizadas para el servicio de
garantia de las unidades C-90A

Page 20
Friedrich Air Conditioning Co. garantiza que su purificador electrónico de aire está libre de todo defecto de
fabricación o de los materiales, bajo uso y servicios correctos, por un período de un (1) año a partir de la
fecha de compra por parte del dueño original. Si en cualquier momento durante este período de la garantía
el producto resulta defectuoso o no funciona, Friedrich Air Conditioning Co. reparará o reemplazará la parte
defectuosa (a su escogencia) y proporcionará la labor de taller necesaria para reparar este purificador
electrónico de aire.
Esta garantía no será efectiva si Friedrich demuestra que el defecto o no funcionamiento está determinado
por abandono, mal uso o abuso de la unidad por parte del consumidor.
La parte o unidad reemplazada o reparada será enviada al comprador, con los gastos pagados por Friedrich.
La garantía de cualquier reemplazo o reparación tendrá una duración no mayor que el tiempo restante o sin
expirar de la garantía original.
Esta garantía no cubre ningún otro gasto en el cual el comprador haya incurrido.
La única responsabilidad de Friedrich será el reparar o reemplazar el producto dentro de los términos aquí
estipulados.FRIEDRICH NO SERA RESPONSABLE DE NINGUN DAÑO CONSECUENCIAL RESULTANTE
DEL INCUMPLIMIENTO DE ESTA GARANTIA, EXPRESA O IMPLICITA, APLICABLE A ESTE PRODUCTO.
Algunos estados no permiten la exclusión o limitación de los daños consecuenciales, así que es posible que
esta limitación no tenga efecto en su caso.
ESTA GARANTIA REEMPLAZA A CUALQUIERA OTRA GARANTIA, EXPRESA O IMPLICITA Y A TODAS
LAS GARANTIAS DE MERCADEO E IDONEIDAD DADAS CON UN PROPOSITO PARTICULAR QUEDAN
EXCLUIDAS DESPUES DEL AÑO DE DURACION DE ESTA GARANTIA. Algunos estados no permiten
limitaciones en la duración de una garantía implícita, así que es posible que esta limitación no tenga efecto
en su caso.
Esta garantía le da derechos legales específicos y usted puede tener otros derechos que varían en los
distintos estados.
En caso de preguntas relacionadas con los términos de esta garantía, la versión en inglés es la que
tiene prioridad.
(9/00)
C-90A PURIFICADOR ELECTRÓNICO
DE AIRE TERMINOS DE LA GARANTIA
LIMITADA
FRIEDRICH AIR CONDITIONING COFRIEDRICH AIR CONDITIONING CO
FRIEDRICH AIR CONDITIONING COFRIEDRICH AIR CONDITIONING CO
FRIEDRICH AIR CONDITIONING CO..
..
.
Post Office Box 1540 •San Antonio, Texas 78295-1540
[phone] •FAX [phone]
