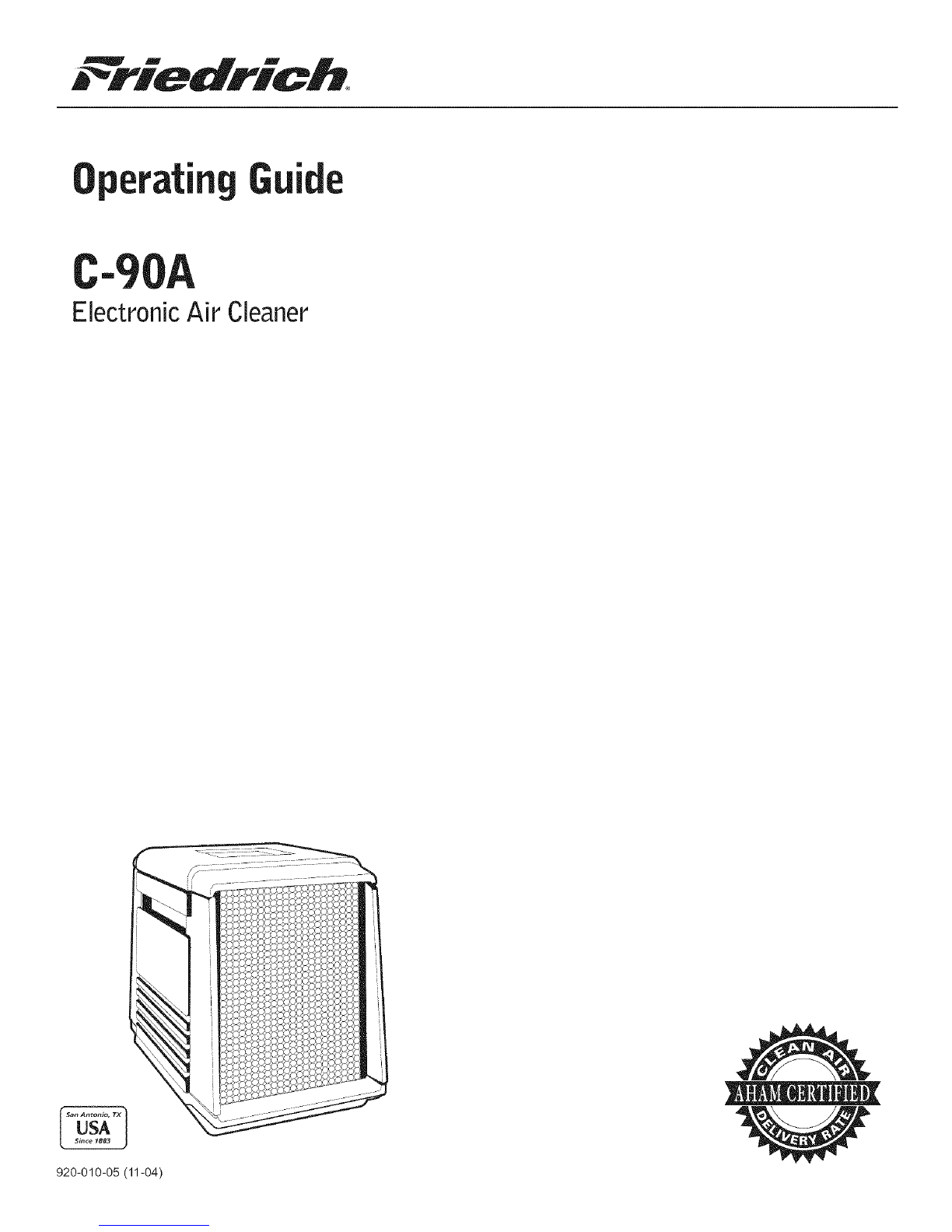

Friedrich C-90A User manual

m m m H
OperatingGuide
-90A
Electronic Air Cleaner
920-010-05 (11-04) V

920-010-05 (11-04)
TableofContents
The Friedrich C-90A Electronic Air Cleaner ............................................................................................................... 3
CAUTION: Before Operating the Unit ...................................................................................................................... 3
Operating Your Friedrich Air Cleaner ......................................................................................................................... 4
Cleaning .................................................................................................................................................................... 4
Important Precautions .................................................................................................................................. 4
Cleaning the Pre-Filter ................................................................................................................................. 5
Cleaning the Carbon Filter ........................................................................................................................... 5
Cleaning the Electronic Cell ......................................................................................................................... 5
Alternate Cell Cleaning Method ................................................................................................................... 6
Discoloration of the Cell ............................................................................................................................................ 6
Replacing the Cell in Cabinet .................................................................................................................................... 6
Activated Carbon Filter .............................................................................................................................................. 7
Consumer Troubleshooting Guide ............................................................................................................................. 7

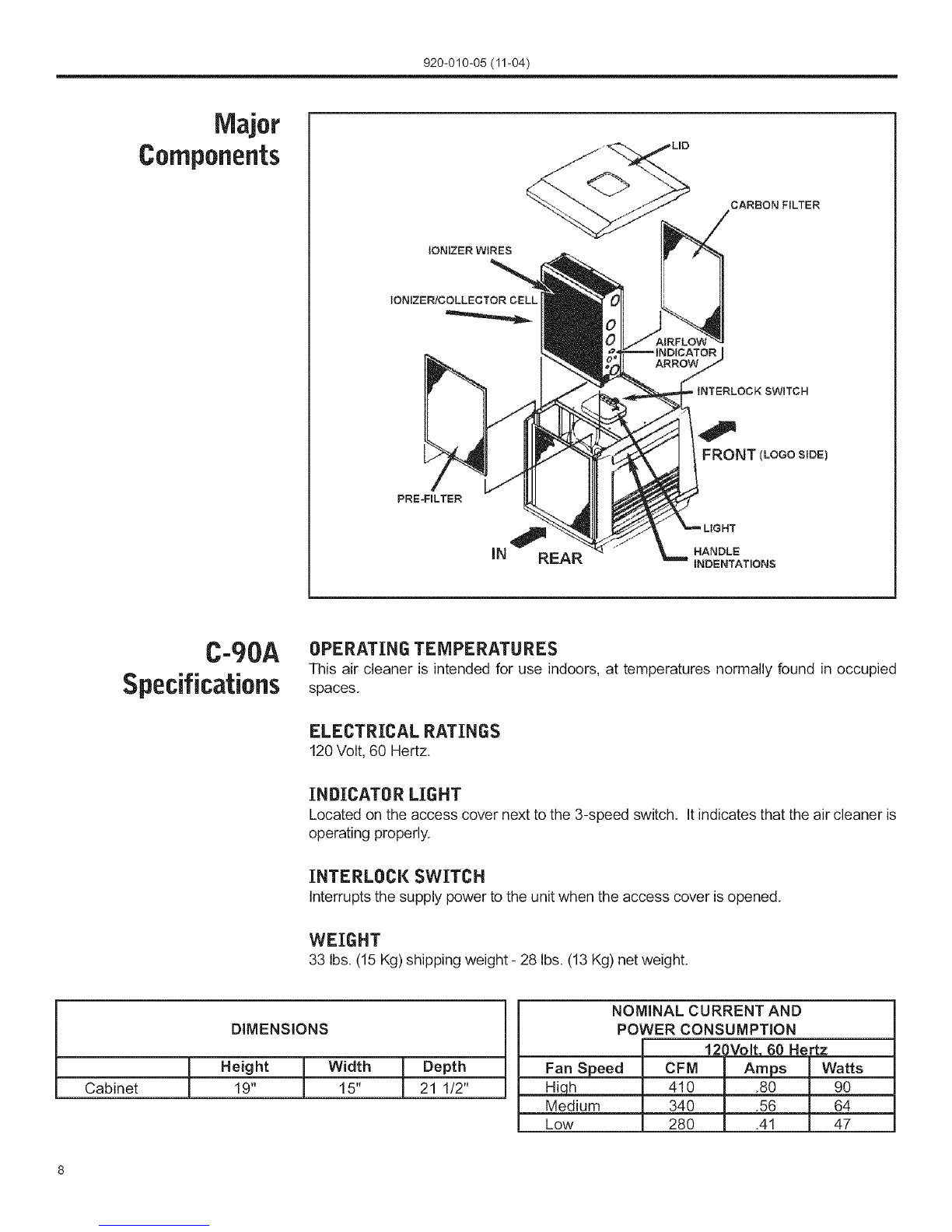

Major Components Diagram ..................................................................................................................................... 8
Specifications ............................................................................................................................................................ 8
If You Need Service ................................................................................................................................................... 9
Regional C-90A Warranty Repair Stations ................................................................................................................ 9

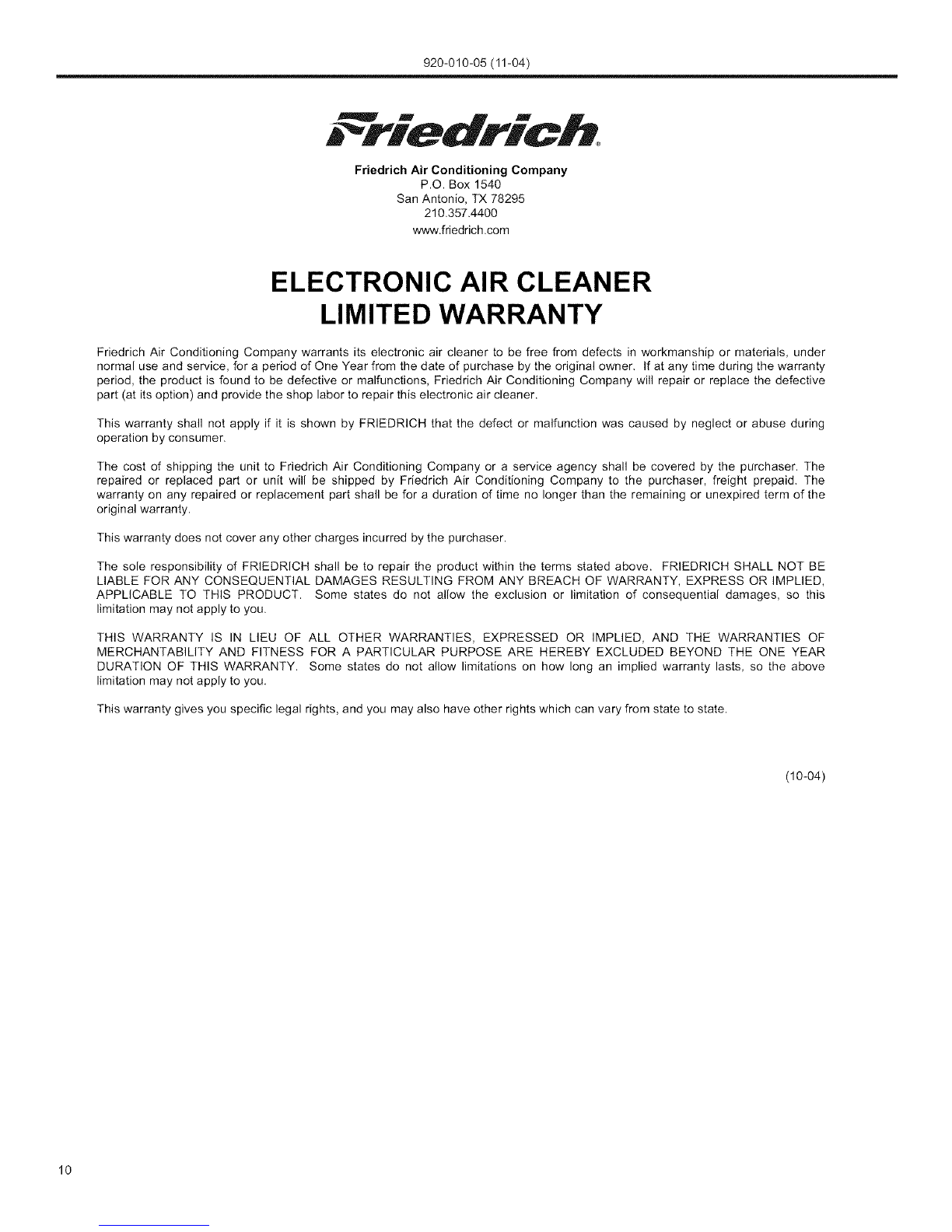

Electronic Air Cleaner Warranty .............................................................................................................................. 10

920-010-05 (11-04)

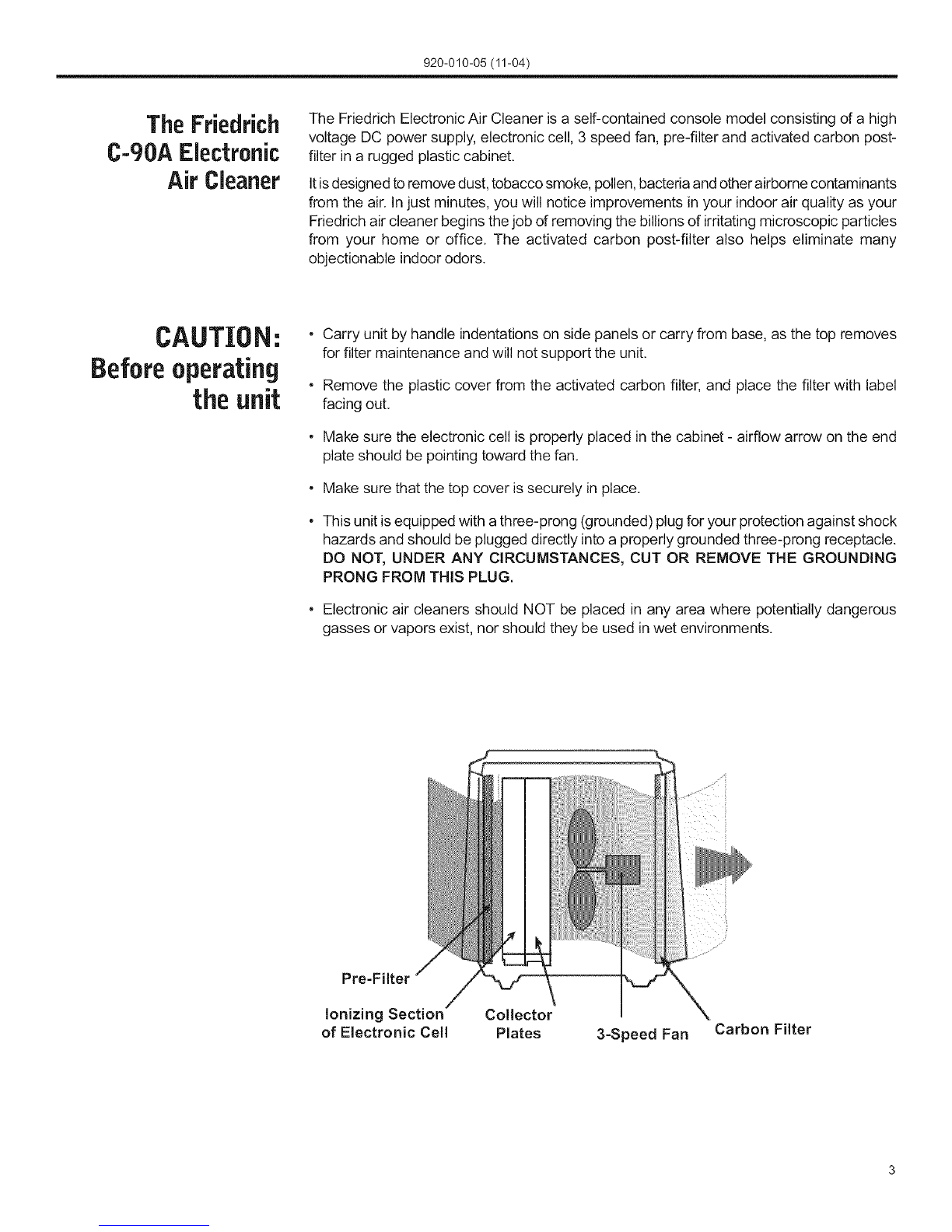

The Friedrich
C-90A Electronic
Air Cleaner
The Friedrich Electronic Air Cleaner is a self-contained console model consisting da high
voltage DC power supply, electronic cell, 3 speed fan, pre-filter and activated carbon post-
filter in a rugged plastic cabinet.
Itisdesigned to remove dust,tobacco smoke, pollen,bacteria and otherairborne contaminants
from the air. In just minutes, you will notice improvements in your indoor air quality as your
Friedrich air cleaner begins the job dremoving the billions of irritating microscopic particles
from your home or office. The activated carbon post-filter also helps eliminate many
objectionable indoor odors.
CAUTION:
Beforeoperating
the unit
. Carry unit by handle indentations on side panels or carry from base, as the top removes
for filter maintenance and will not support the unit.
. Remove the plastic cover from the activated carbon filter, and place the filter with label
facing out.
•Make sure the electronic cell is properly placed in the cabinet - airflow arrow on the end
plate should be pointing toward the fan.
. Make sure that the top cover is securely in place.
This unit is equipped with a three-prong (grounded) plug for your protection against shock
hazards and should be plugged directly into a properly grounded three-prong receptacle.
DO NOT, UNDER ANY CIRCUMSTANCES, CUT OR REMOVE THE GROUNDING
PRONG FROM THIS PLUG.
. Electronic air cleaners should NOT be placed in any area where potentially dangerous
gasses or vapors exist, nor should they be used in wet environments.
Pre-Filter
Ionizing Section Collector
of Electronic Cell Plates \
3-Speed Fan Carbon Filter

920-010-05 (11-04)
W
a
I
I
Operating
YourFriedrich
Electronic
Air Cleaner
..............................................................................i___
8"
-* iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii i
iiiiiiiiiiiiii
CONTROLS
All controls for the Friedrich electronic air cleaner are located on the top of the unit and are
accessible through an opening in the top cover. The controls are: OFF, HI, MED and LOW.
An indicator lamp lights when the cleaner is on and operating normally.
Generally, HIGH fan speed is used in extreme conditions for rapid cleaning; such as during
or after a party where there were many smokers; or for larger areas to circulate the clean
air in all areas of the room. MEDIUM and LOW settings are usually adequate to maintain a
clean air environment.
At initial start-up, the indicator lamp may flicker on and off and is not cause for alarm.
Should the lamp completely fail to come on, review the "BEFORE OPERATING" and
"TROUBLESHOOTING" sections.
During initial use, "snapping" sounds may be heard. This is normal, and the unit may continue
to make these noises during the first few days doperation. After this initial break in period,
only an occasional "snap" will be heard, indicating the unit iscleaning your air.NOTE: As the
air cleaner's electronic cell becomes dirty, it will "snap" more frequently. When this occurs,
you should wash the cell.
The best location for the air cleaner is a place closest to the source dtobacco smoke, dust
or other indoor contaminants.
Position the unit so that the airflow around the intake and discharge grilles is not blocked.
For best results, do not place the intake grille (rear) closer than eight (8) inches from a wall.
Provide a clear, unobstructed path for the discharge air. The farther the discharge air travels,
the greater the effectiveness dthe air cleaner. For greater comfort, position the air cleaner
so that the discharge air does not cause uncomfortable drafts.
To use a room air cleaner most effectively in rooms that share an open doorway or archway,
position the unit near the common opening and direct the airflow into the adjacent room to
promote good air circulation.
ECONOMICAL CLEAN AIR
The Friedrich electronic air cleaner costs no more tooperate than a standard household light
bulb. The benefits from clean air far outweigh the low operating costs of continuous cleaning.
Remember, the more you operate your electronic air cleaner, the cleaner your air will be.
Cleaning IMPORTANT PRECAUTIONS
The collector plates of the electronic cell and the pre-filter can become extremely dirty. With
an excessive amount dcontamination buildup on the collector plates and the pre-filter, the
electronic air cleaner's efficiency decreases. Also, as dirt builds up on the ionizing wires, the
charging process becomes less efficient.
To prevent this loss of efficiency, the electronic cell and pre-filter must be cleaned regularly.
How often will depend on actual usage. Cleaning will be more frequent if the air cleaner is
operated continuously or under severe conditions.
Turn off and unplug air cleaner before opening top cover to remove electronic cell and pre-
filter for cleaning. Always be careful when handling the electronic cell. Sharp edges and
wires are capable dinflicting wounds. Care should also be taken when cleaning because
dextremely hot water and potentially harmful effects of detergents on your skin.

920-010-05 (11-04)

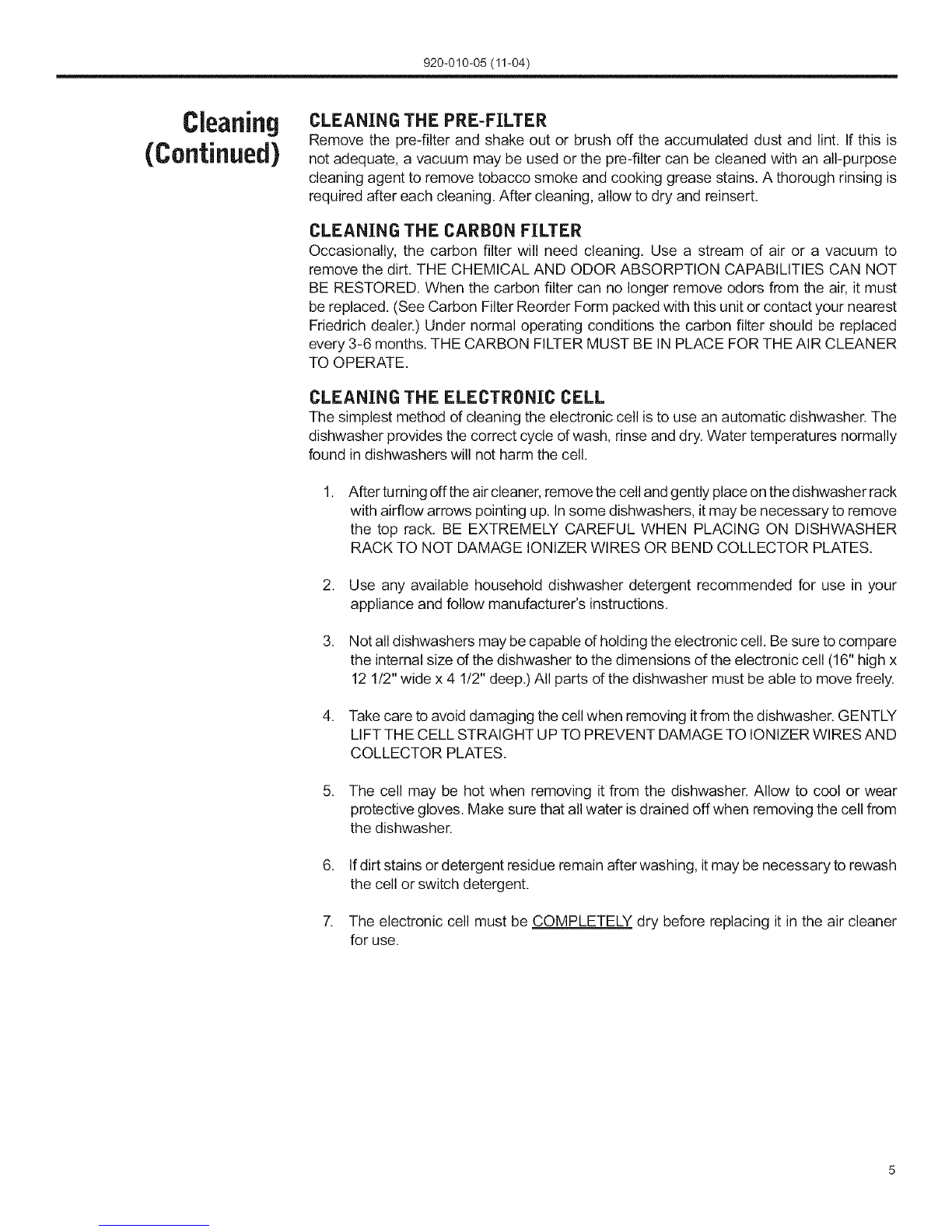

CLEANING THE PRE-FILTER
Remove the pre-filter and shake out or brush off the accumulated dust and lint. If this is
not adequate, a vacuum may be used or the pre-filter can be cleaned with an all-purpose
cleaning agent to remove tobacco smoke and cooking grease stains. A thorough rinsing is
required after each cleaning. After cleaning, allow to dry and reinsert.
CLEANING THE CARBON FILTER
Occasionally, the carbon filter will need cleaning. Use a stream of air or a vacuum to
remove the dirt. THE CHEMICAL AND ODOR ABSORPTION CAPABILITIES CAN NOT
BE RESTORED. When the carbon filter can no longer remove odors from the air, it must
be replaced. (See Carbon Filter Reorder Form packed with this unit or contact your nearest
Friedrich dealer.) Under normal operating conditions the carbon filter should be replaced
every 3-6 months. THE CARBON FILTER MUST BE IN PLACE FOR THE AIR CLEANER
TO OPERATE.
CLEANING THE ELECTRONIC CELL
The simplest method of cleaning the electronic cell is to use an automatic dishwasher. The
dishwasher provides the correct cycle dwash, rinse and dry. Water temperatures normally
found in dishwashers will not harm the cell.
After turning off the air cleaner, remove the celland gently place on thedishwasher rack
with airflow arrows pointing up. Insome dishwashers, it may be necessary to remove
the top rack. BE EXTREMELY CAREFUL WHEN PLACING ON DISHWASHER
RACK TO NOT DAMAGE IONIZER WIRES OR BEND COLLECTOR PLATES.
2. Use any available household dishwasher detergent recommended for use in your
appliance and follow manufacturer's instructions.
3. Not all dishwashers may be capable of holding the electronic cell. Be sure to compare
the internal size of the dishwasher to the dimensions of the electronic cell (16" high x
12 1/2" wide x 4 1/2" deep.) All parts of the dishwasher must be able to move freely.
4. Take care to avoid damaging the cell when removing itfrom the dishwasher. GENTLY
LIFT THE CELL STRAIGHT UP TO PREVENT DAMAGE TO IONIZER WIRES AND
COLLECTOR PLATES.
5. The cell may be hot when removing it from the dishwasher. Allow to cool or wear
protective gloves. Make sure that all water isdrained off when removing the cell from
the dishwasher.
6. If dirt stains or detergent residue remain after washing, it may be necessary to rewash
the cell or switch detergent.
7. The electronic cell must be COMPLETELY dry before replacing it in the air cleaner
for use.

920-010-05 (11-04)
Cleaning
(Continued)
ALTERNATE CELL CLEANING METHOD
Ifan automatic dishwasher is not available or not of sufficient size to accommodate the cell,
a large container capable of holding the electronic cell can be used.
.
.
5.
Mix an automatic dishwasher detergent with hot water in a ratio d4 oz. ddetergent
to one gallon dwater. Water temperature should be between 150° F and 170° F. Be
careful to avoid prolonging skin contact with solution and DO NOT splash solution in
the eyes.
Soak the cell in the solution for about 15 minutes. The solution should be agitated in
some way every 2 to 3 minutes by sloshing or stirring the solution.
Remove the cellfrom the cleaning solution and place in a clean container of hot water
(150° F to 170° F)for rinsing and let set for 10 minutes.
Remove the cell from the rinse water and allow to drain and dry before using.
Ifthere isany detergent residue remaining, rinse again, since itmay affect the efficiency
of the air cleaner.
NOTE: The ionizer wires may become so dirty that an occasional cleaning is
recommended. With a damp cotton ball, wipe the ionizer wires by placing the wire
between finger and thumb.
Discoloration
ofthe Cell Occasionally, after the cleaning process, the cell may seem stained. If the stain is black
or very dark, it is probably detergent residue and should be rinsed off at once. If yellowing
appears, it is probably stain from tobacco or other smoke. The yellowing does not affect air
cleaner efficiency. Use an ammonia-based detergent to clean tobacco tar and other smoke
residue from the collector plates.
Replacingthe
CellinCabinet After the cell has been washed, check for broken ionizer wires and bent collector plates. If
broken wires are observed, return unitto Authorized Warranty Station for wire replacement. If
bent collector plates are observed, carefully straighten with a screwdriver or other flat object.
BE CERTAIN THAT NO TWO COLLECTOR PLATES ARE TOUCHING AS THIS WILL
CAUSE AN ARC AND PREVENT THE AIR CLEANER FROM OPERATING PROPERLY.
The operation light will not light and the electronic cell will not function.
Remember that the electronic air cleaner has a cell key which prevents the cell from being
positioned incorrectly. Ifthe cellseems stuck when being inserted or the access cover will not
fit securely, check to besure that the cell isbeing positioned properly. Ifexcessive force isused,
the cell or air cleaner unit could be damaged. Airflow arrows point toward fan motor.
If the cell is placed into the air cleaner while still damp, the indicator light may not come
on until the cell is dry, which would normally take about two hours. If the cell is energized
and annoying snapping sounds occur, the cell should be removed from the air cleaner and
allowed to thoroughly dry.

920-010-05 (11-04)

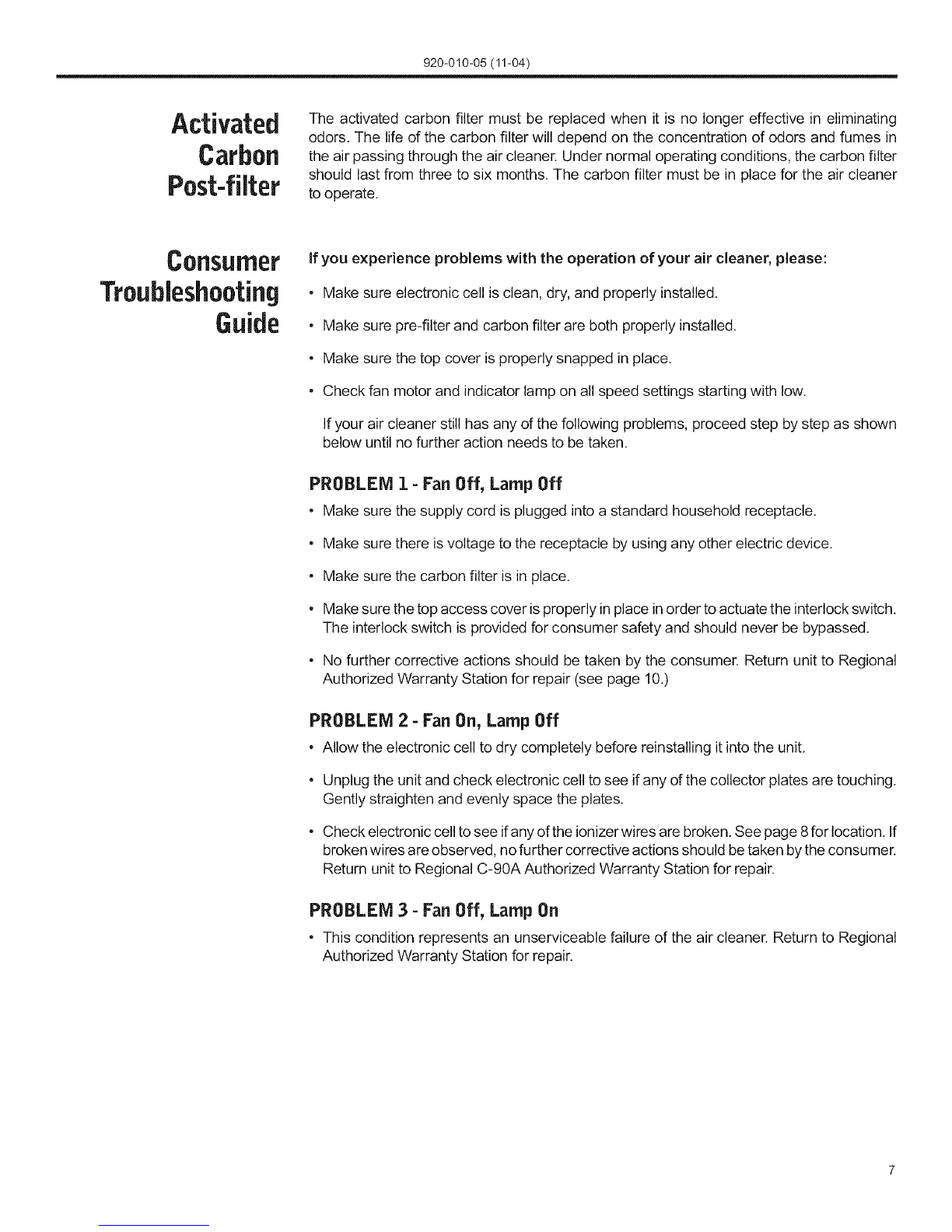

Activated
Carbon
Post-filter
The activated carbon filter must be replaced when it is no longer effective in eliminating
odors. The life dthe carbon filter will depend on the concentration of odors and fumes in
the air passing through the air cleaner. Under normal operating conditions, the carbon filter
should last from three to six months. The carbon filter must be in place for the air cleaner
to operate.
Consumer
Troubleshooting
Guide
If you experience problems with the operation of your air cleaner, please:
. Make sure electronic cell is clean, dry, and properly installed.
• Make sure pre-filter and carbon filter are both properly installed.
. Make sure the top cover is properly snapped in place.
• Check fan motor and indicator lamp on all speed settings starting with low.
If your air cleaner still has any dthe following problems, proceed step by step as shown
below until no further action needs to be taken.
PROBLEM 1 - Fan Off, Lamp Off
. Make sure the supply cord is plugged into a standard household receptacle.
•Make sure there is voltage to the receptacle by using any other electric device.
. Make sure the carbon filter is in place.
•Make sure the top access cover is properly in place inorder toactuate the interlock switch.
The interlock switch is provided for consumer safety and should never be bypassed.
•No further corrective actions should be taken by the consumer. Return unit to Regional
Authorized Warranty Station for repair (see page 10.)
PROBLEM 2-Fan On, Lamp Off
• Allow the electronic cell to dry completely before reinstalling it into the unit.
. Unplug the unit and check electronic cell to see ifany dthe collector plates are touching.
Gently straighten and evenly space the plates.
•Check electronic cellto see if any ofthe ionizerwires are broken. See page 8for location. If
broken wires are observed, no further corrective actions should be taken bythe consumer.
Return unit to Regional C-90A Authorized Warranty Station for repair.
PROBLEM 3 - Fan Off, Lamp 0n
• This condition represents an unserviceable failure of the air cleaner. Return to Regional
Authorized Warranty Station for repair.

920-010-05 (11-04)
Major
Components
IONIZER WIRES
tONIZEPJCOLLECTOR CELL
PRE-FILTER
CARBON FILTER
FRONT (LOGO SLOE)
_N _ _ HANDLE
REAR INDENTATIONS
C-90A
Specifications
OPERATING TEMPERATURES
This air cleaner is intended for use indoors, at temperatures normally found in occupied
spaces.
ELECTRICAL RATINGS
120 Volt, 60 Hertz.
INDICATOR LIGHT
Located on the access cover next to the 3-speed switch. It indicates that the air cleaner is
operating properly.
INTERLOCK SWITCH
Interrupts the supply power to the unit when the access cover is opened.
WEIGHT
33 Ibs. (15 Kg) shipping weight - 28 Ibs. (13 Kg) net weight.
Cabinet
DIMENSIONS
1 Height 1 Width I Depth
1 19" 1 15" l 211/2"
NOMINAL CURRENT AND
POWER CONSUMPTION
120Volt. 60 Hertz
Fan Speed CFM Amps Watts
Hiqh 410 .80 90
Medium 340 .56 64
Low 280 .41 47

920-010-05 (11-04)
If YouNeed
Service
In the unlikely event that your Friedrich Electronic Air Cleaner should require service, you
should contact your dealer for location dthe nearest service center, or see page 10for the
nearest Regional C-90A Authorized Warranty Repair Station.
Ifyour Friedrich Electronic Air Cleaner should need to be shipped for service, please contact
your nearest Regional Authorized Warranty Repair Station at phone number listed on page
9, or contact the Friedrich Customer Assurance Department at
[phone] for specific shipping information.
Package your unit or part in the original packing material if possible. If not, use a sturdy
carton and surround the unit or part with an ample amount of material to cushion it during
shipping. Be sure to tape the carton securely. All shipping charges must be prepaid by the
shipper. Please include a brief description dthe malfunction (please be specific). Be sure
that you have included your proof of purchase (date dsale) and the correct address for the
return shipment.
Ifyou have any questions about your warranty coverage or how to obtain warranty service,
please contact the Friedrich Customer Assurance Department at [phone] ext.
662.
RegionalC-90A AuthorizedWarranty RepairStations
Cagle's Appliance
114 S. Campus Ave.
Ontario, California 91761
TEL: [phone]
Alamo Service Co.
1450 North Flores
San Antonio, Texas 78212
TEL: 210!227-7571
[phone]
B & G Service Co.
3950 North Elston
Chicago, Illinois 60618
TEL: [phone]
4Reeve Air Conditioning, inc.
2501 South Park Road
Hallandale, Florida 33009
TEL: [phone]
[phone]
United AC & Appliance
101 M. Ellis Street
Staten Island, NY 10307
TEL: [phone]
Thermal Products
271 Plauche Street
Harahan, Louisiana 70123
TEL: [phone]
Carroll Serv. inc.
4000 Shenandoah
St. Louis, Missouri 63110
[phone]

920-010-05 (11-04)
Friedrich Air Conditioning Company
P.O. Box 1540
San Antonio, TX 78295
210.357.4400
www.friedrich .corn
ELECTRONIC AIR CLEANER
LIMITED WARRANTY
Friedrich Air Conditioning Company warrants its electronic air cleaner to be free from defects in workmanship or materials, under
normal use and service, for a period of One Year from the date of purchase by the original owner. If at any time during the warranty
period, the product is found to be defective or malfunctions, Friedrich Air Conditioning Company will repair or replace the defective
part (at its option) and provide the shop labor to repair this electronic air cleaner.
This warranty shall not apply if it is shown by FRIEDRICH that the defect or malfunction was caused by neglect or abuse during
operation by consumer.
The cost of shipping the unit to Friedrich Air Conditioning Company or a service agency shall be covered by the purchaser. The
repaired or replaced part or unit will be shipped by Friedrich Air Conditioning Company to the purchaser, freight prepaid. The
warranty on any repaired or replacement part shall be for a duration of time no longer than the remaining or unexpired term of the
original warranty.
This warranty does not cover any other charges incurred by the purchaser.
The sole responsibility of FRIEDRICH shall be to repair the product within the terms stated above. FRIEDRICH SHALL NOT BE
LIABLE FOR ANY CONSEQUENTIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY, EXPRESS OR IMPLIED,
APPLICABLE TO THIS PRODUCT. Some states do not allow the exclusion or limitation of consequential damages, so this
limitation may not apply to you.
THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, AND THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY EXCLUDED BEYOND THE ONE YEAR
DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above
limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights which can vary from state to state.
(10-04)
10

m m m H

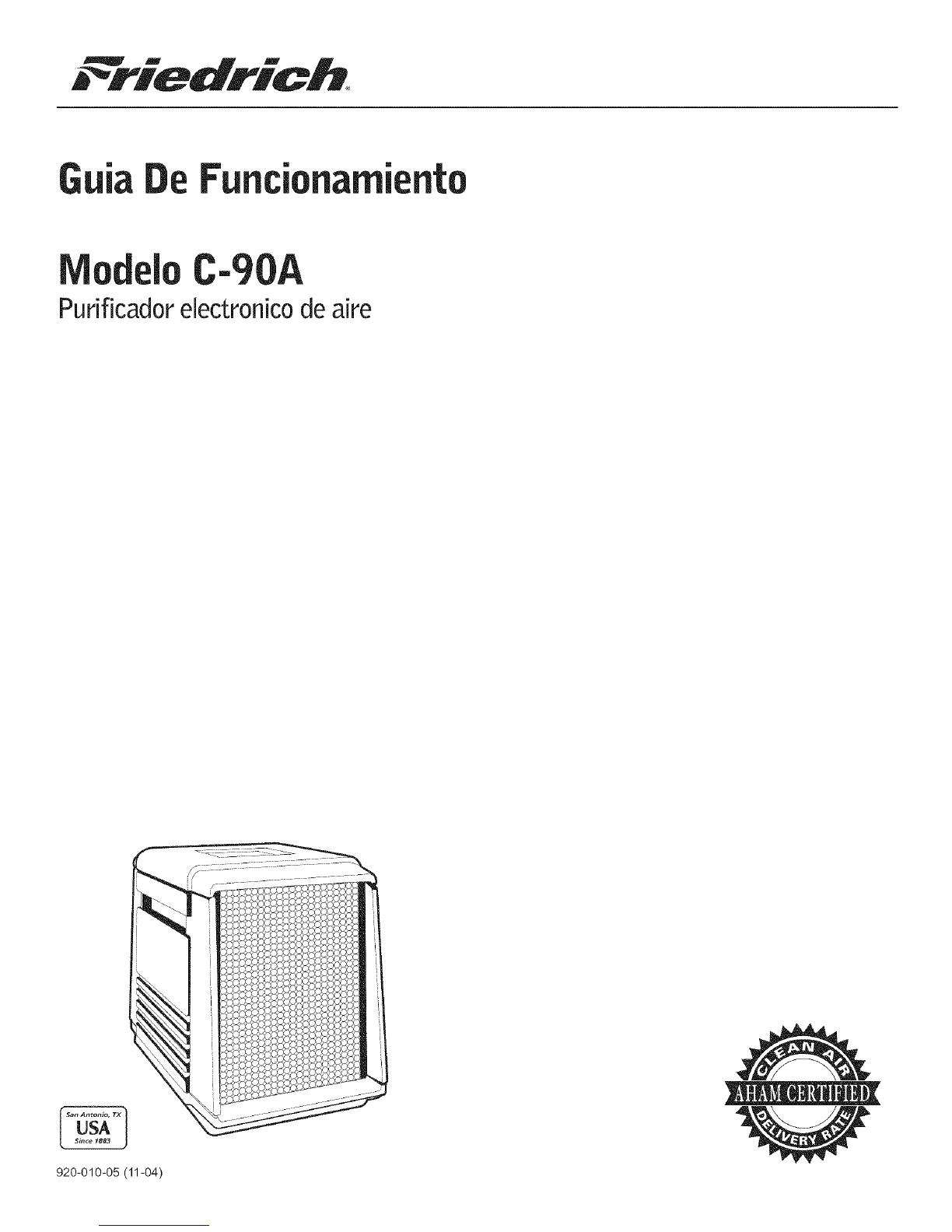

Funcionarniento
odelo -90A
Pudficadorelectronicodeaire
920-010-05 (11-04) V

920-010-05 (11-04)
TabladeContenidos
Purificador electr6nico de aire Friedrich C-90A .............................................................................................. 13
ADVERTENCIA: Antes de hacer funcionar la unidad ..................................................................................... 13
Para hacer funcionar su purificador de aire Friedrich .................................................................................... 14
Para limpiarlo
Precauciones importantes ................................................................................................................. 14
Para limpiar el antefiltro ..................................................................................................................... 15
Para limpiar el filtro de carb6n ........................................................................................................... 15
Para limpiar la c61ulaelectr6nica ....................................................................................................... 15
M6todo alterno para limpieza de la c61ula electr6nica ....................................................................... 16
Decoloraci6n de la c61ula............................................................................................................................... 16
Para volver a colocar la c61ula en el gabinete ................................................................................................ 16

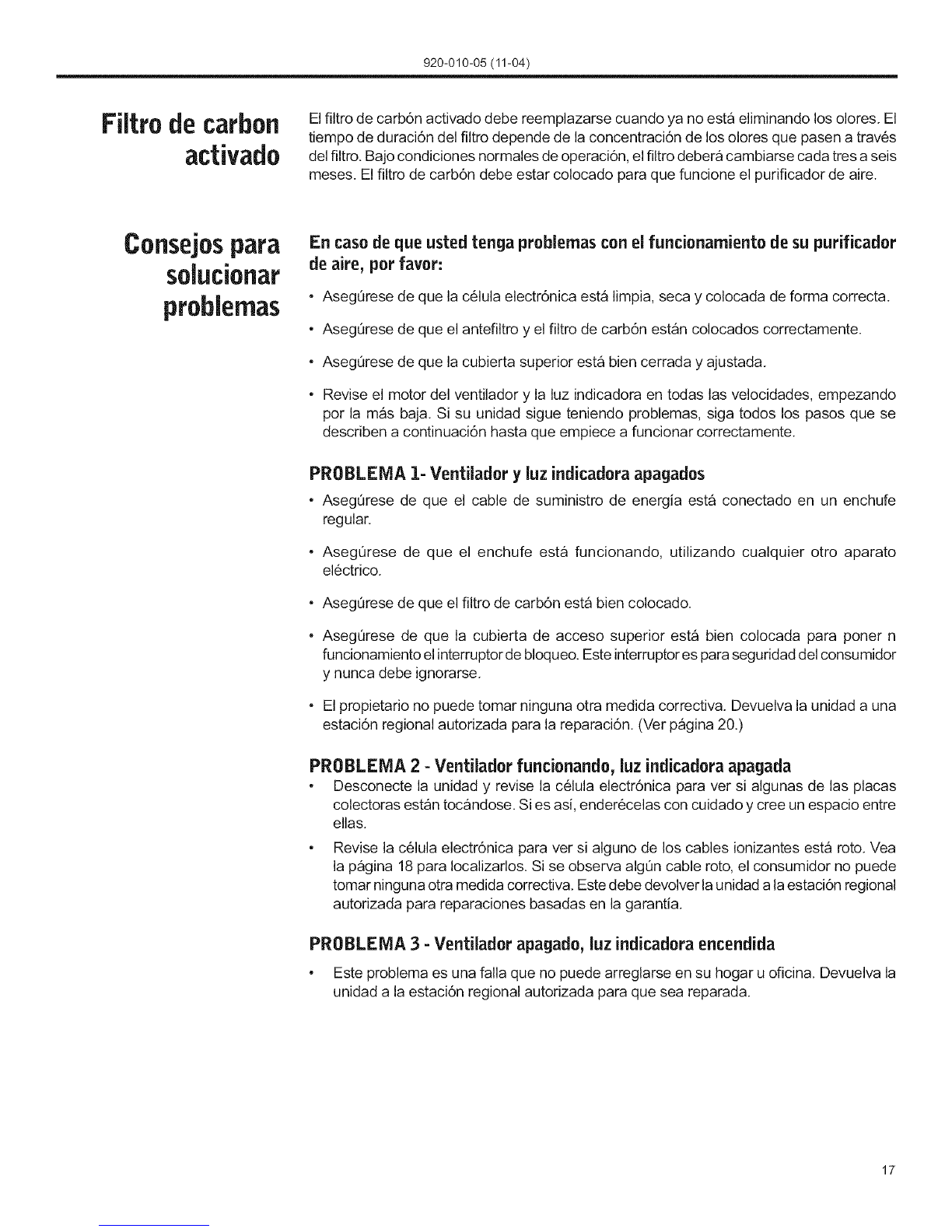

Filtro de carbon activado ................................................................................................................................ 17
Consejos para solucionar problemas ............................................................................................................. 17
Diagrama de los componentes principales .................................................................................................... 18
Especificaciones ............................................................................................................................................. 18
Si usted necesita servicio para su unidad ...................................................................................................... 19

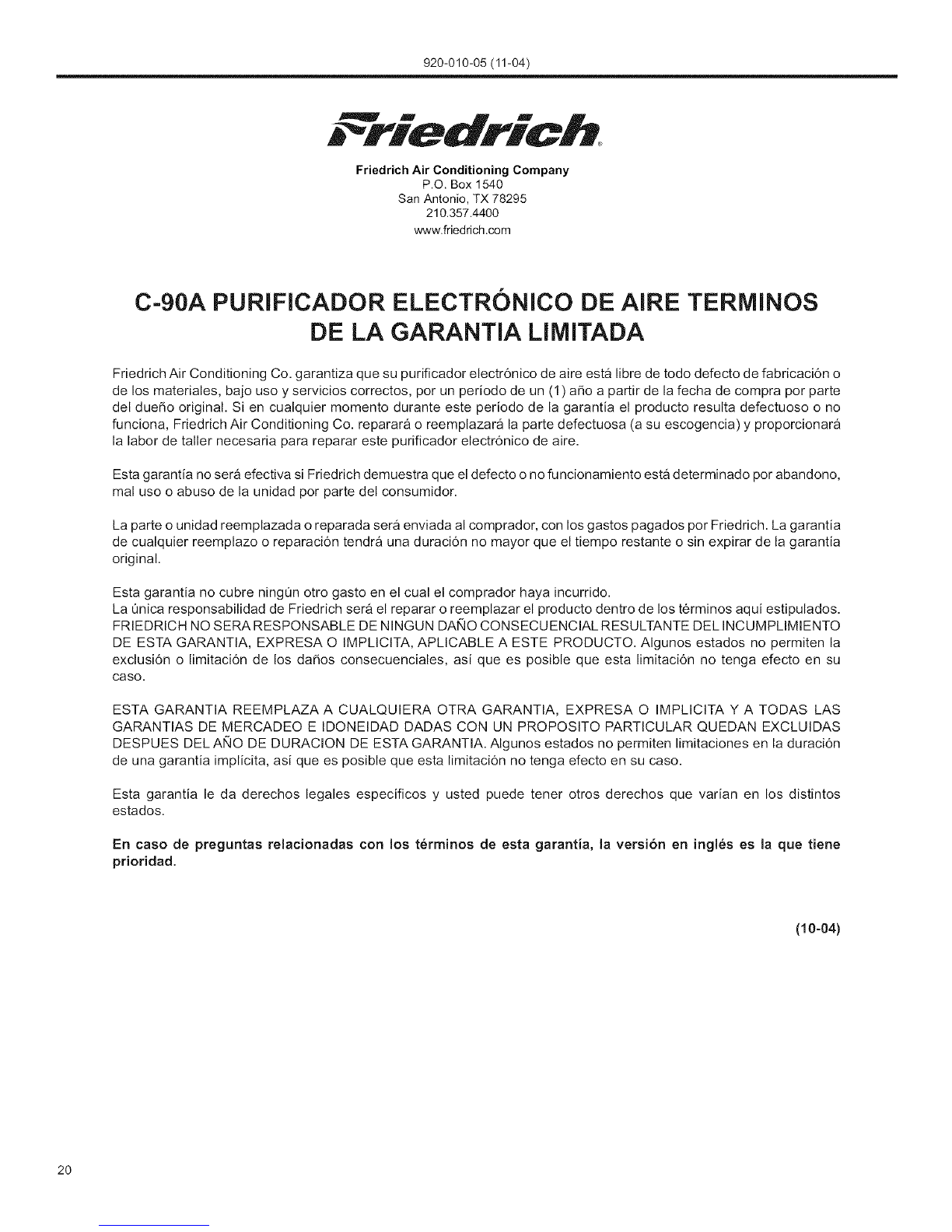

Garantia para el purificador electr6nico ......................................................................................................... 20
12

920-010-05(11-04)
El purificador
electr6nico de aire
FriedrichC-90A
El purificador electr6nico de aire Friedrich es un modelo de consola independiente, el
cual consiste de un generador de alto voltaje DC, una c61ulaelectr6nica, un ventilador de
tres velocidades, un antefiltro y un filtro de carb6n activado, en un gabinete de plastico
resistente.
Elpurificador esta diser_adopara eliminar polvo, humo de tabaco, polen, bacterias y cualquier
otto tipo de contaminantes del aire. Con la mejoria de la calidad del aire interior usted notara
la diferencia en pocos minutos, a medida que su purificador de aire electr6nico Friedrich
empieza a eliminar los billones de particulas irritantes del aire de su vivienda o su oficina.
El filtro de carb6n tambi6n ayuda a eliminar los olores indeseables.
ADVERTENC][A:
Antesde hacer
funcionar la unidad
• Sostenga la unidad de las hendiduras especiales en los paneles laterales, o sost6ngala
de la base, porque la parte superior es movible para el mantenimiento del filtro y no es
suficientemente resistente para sostenerla.
•Retire la cubierta plastica que cubre el filtro de carb6n activado y coloque el filtro con la
etiqueta hacia el exterior.
. AsegOrese de que la c61ulaelectr6nica esta colocada correctamente en el gabinete, la
flecha del flujo de aire en la placa del extremo debe estar apuntando hacia el ventilador.
. AsegOrese de que la cubierta superior esta bien asegurada en su sitio correcto.
Esta unidad esta provista con un enchufe de tres patas (a tierra) para su protecci6n
contra descargas el6ctricas y debe ser conectada directamente en un receptaculo a tierra
instalado de forma correcta. POR NINGUNA ClRCUNSTANClA CORTE O ELIMINE LA
PATA DE CONEXION ATIERRA DE ESTE ENCHUFE.
. Los purificadores electr6nicos de aire NOdeben sercolocados en cualquier area en donde
exista la posibilidad de formaci6n de ningOn gas o vapor ytampoco deben ser usados en
ambientes hOmedos.
Antefiltro
Secci6n Placas
ionazante colector Ventilador Filtro de
de la celula de tres carbon
electronica velocidades
13

920-010-05(11-04)
P
a
r
e
d
Para hater
funcionar su
purificador
electronicode air
Friedrich
CONTROLES
Todosloscontrolesdel purificadorelectr6nicodeaire Friedrichestancolocadosen lapartesuperior
de la unidad y sonaccesibles a travesde laabertura en la cubierta superior. Estoscontroles son:
OFF(apagada), HI (maxima), MED (intermedia) y LOW (minima). Una luz indicadorase prende
cuando el purificador esta prendido y funcionando normalmente.
En general,la velocidad HI (maxima)del ventilador se utiliza en condiciones extremas para una
limpieza muy rapida,como en el caso de durante una reuni6n en la que hay muchos fumadores
o despues de ella o en areas muy grandes en las cuales se quiere hacer circular el aire fresco.
MEDIUM (intermedia) y LOW (minima) se usan usualmente para mantener un ambiente con
aire limpio.
AI iniciarse el funcionamiento, es posible que la luz indicadora titile (centellee) y esto no debe
ser motivo de alarma. Si la luz definitivamente no se prende, refierase a esta guia y lea las
secciones "ANTESDE HACERFUNCIONARLA UNIDAD"y "CONSEJOS PARASOLUCIONAR
PROBLEMAS".
Durantelosprimeros minutosde operaci6nes posiblequese escuchenruidosque parecencomo
de chispas. Esto es normal yes posibleque la unidad siga haciendo estos ruidosdurante varios
dias despues. Despues de este periodo de iniciaci6n, de vez en cuando se oira uno de estos
chispeos, Iocual indicaque launidad esta limpiandoel aire.ADVERTENClA: A medida que la
c_lula electr6nica del purificador se ensucia, empezara a ahacer estos ruidos con mayor
frecuencia. Cuando esto ocurra, usted debera lavar la c61ulaelectr6nica.
La mejor ubicacion para el limpiador(depurador) de aire es un lugarIomas cercano posiblea la
fuente (el origen) del humo de tabaco, del polvoo de otros contaminantes interiores.
Posicionelaunidadde maneraqueel flujode airealrededor de lasparrillasde tomay de descarga
noeste bloqueado. Paraobtenerlosmejores resultados,noemplace la parrilladetoma (enel lado
posterior)a menosde ocho (8) pulgadasde la pared. Proveauna rutadespejadaysin obstaculos
para ladescarga de aire. Mientras masse desplace el aire de descarga, mayor sera la eficacia
del limpiador(depurador) deaire. Paraobtenerun mayor gradode confort, posicione el limpiador
(depurador)de aire de maneraque el aire de descarga no cause corrientes incomodas.
Para usar el limpiador(depurador) de aire de la manera mas efectiva en habitaciones que
comparten una puerta o un arco abierto, posicione launidad cerca de laapertura com_n y dirija
el flujo de aire haciala habitacion adyacente para promover una circulacion optima del aire.
AIRE LINIPIO Y ECONOIVlICO
El costo del funcionamiento del purificador electronico de aire Friedrich no cuesta mas de Io
que consume una bombilla cualquiera. Los beneficios del aire limpio sobrepasan los costos
de operacion para una limpieza continua. Recuerde, cuanto mas haga trabajar su purificador
electronico, mas limpio estara el aire que usted respira.
14
Precauciones
importantespara
limpiarlo
Lasplacascolectoras de lacelula electronicayelantefiltro puedenIlegaraestar extremadamente
sucios. La eficiencia del purificador disminuye con un exceso de acumulacion de contaminacion
en las placas colectoras y el antefiltro. Ademas, a medida que la suciedad se acumula en los
cables ionizantes, el proceso de carga de la unidad se hace menos eficiente tambien.
Paraevitarperdidade eficiencia,lacelulaelectronicayelantefiltrodebenlimpiarseperiodicamente.
El que tan a menudo depende de la frecuencia de uso que se le de a la unidad. Esta limpieza
debera ser mucho mas frecuente si el purificador se utiliza continuamente o bajo condiciones
muy severas.
Apague la unidadydesconectelaantesde abrirlacubierta superiorpararetirarlacelulaelectronica
y el antefiltro. Sea siempre muy cuidadoso/a cuando este manejando la celula electronica. Los
bordes afilados y los cables pueden lastimarle. Tenga tambien mucho cuidado mientras hace
la limpieza, para evitar quemarse con el agua excesivamente caliente o para evitar los efectos
nocivossobre su piel de los detergentesque utiliza.

920-010-05 (11-04)
Limpieza PARA LIMPIAR EL ANTEFILTR0
Remueva el antefiltro y sacuda o cepille todo el polvo y las pelusas acumuladas. Si esto no
surte efecto, puede utilizar una aspiradora o puede limpiarlo con un detergente para todo
uso, con el fin de remover las manchas de tabaco y de las grasas de cocina. Enjuaguelo
con cuidado despu6s de cada limpieza. A continuaci6n, d6jelo secar antes de volverlo a
colocar.
PARA LIMPIAR EL FILTR0 DE CARBON
El filtro de carb6n necesitara limpieza ocasionalmente. Use una corriente de aire (secador
de pelo) o una aspiradora para remover la suciedad. LA CAPACIDAD DEABSORCION DE
QUIMICOS Y DE OLORES NO PUEDEN SER DEVUELTAS. Cuando el filtro de carb6n
ya no remueve los olores del aire debe ser reemplazado. (Mire la forma para ordenar de
nuevo el filtro de carb6n que viene con la unidad o p6ngase en contacto con su distribuidor
Friedrich mas cercano). Bajo condiciones normales de operaci6n, el filtro de carb6n debe ser
reemplazado cada 3 a 6 meses. EL FILTRO DE CARBON DEBE ESTAR EN SU LUGAR
PARA QUE EL PURIFICADOR DE AIRE FUNCIONE.
PARA LIMPIAR LA CELULA ELECTRONICA
La forma mas sencilla de limpiar la c61ulaelectr6nica es utilizando una lavadora de platos
automatica. Esta proporciona el ciclo correcto de lavado, enjuague y secado. Normalmente,
las temperaturas de agua que se utilizan en las lavadoras de platos no le causan ningOn
da_o a la c61ulaelectr6nica.
Despu6s de apagar el purificador de aire, remueva la c61ulay col6quela con cuidado
en la lavadora, con las flechas de flujo del aire apuntando hacia arriba. En algunas
lavadoras, es posible que haya que quitar la rejillasuperior. SEA EXTREMADAMENTE
CUIDADOSO/A AL COLOCAR LA CELULA EN LA LAVADORA, PARA EVITAR
DANAR LOS CABLES IONIZANTES O LAS PLACAS COLECTORAS.
2. Use cualquier detergente para lavadora de platos que tenga disponible y siga las
instrucciones para el uso del mismo.
3. No todas las lavadoras de platos tienen la capacidad necesaria para que les quepa
la c61ulaelectrdnica. Asegt3rese de comparar lasdimensiones internas de la lavadora
con las dimensiones de la c61ula(16" de alto x 12 1/2" de ancho y
4 1/2 de profundidad). Todas las partes de la lavadora deben poderse mover
libremente.
4. Tenga cuidado de evitar da_ar la c61ulacuando la est6 sacando de la lavadora de
platos. SikQUELA DERECHA, SUAVEMENTE, PARA EVlTAR CAUSARLE DANO
A LOS CABLES IONIZANTES Y ALAS PLACAS COLECTORAS.
5. La c61ulano debe estar caliente cuando la saque de la lavadora de platos. D6jela enfriar
o use guantes protectores. Cuando la est6 sacando, asegOrese de que toda el agua
ha filtrado fuera de ella.
6. Silas manchas no han desaparecido o senota acumulaci6n de detergente, es necesario
volverla a lavar o cambiar el tipo de detergente.
7. La c61ulaelectr6nica debe estar COMPLETAMENTE seca antes de ponerla de nuevo
en el purificador de aire para hacerlo funcionar.
15

920-010-05(11-04)
Limpieza IVletodoAlterno Para Limpieza De La Celula Electronica
Si no tiene una lavadora de platos o la que tiene no es tan amplia para que le quepa lac61ula,
puede utilizarse un recipiente suficientemente grande para colocarla.
1. Mezcle un detergente alcalino con agua caliente, en una proporci6n de 4 onzas de
detergente pot cada gal6n de agua. La temperatura del agua debe ser entre 150 y
170 grados Farenheit (65 y 75 grados C.). Evite un contacto prolongado de la piel
con esta soluci6n y NO SE SALPIQUE LOS OJOS con ella.
2. Remoje la c61ulaen esta soluci6n por aproximadamente 15 minutos. La soluci6n
debe agitarse o revolverse cada 2 o 3 minutos.
3. Remueva la c61ulade la soluci6n limpiadora y p6ngala en un recipiente con agua
caliente limpia (150 a 170 grados Farenheit)(65 a 75 grados C.) para enjuagarla y
d6jela por 10 minutos.
4. Retire la c61uladel agua del enjuague yd6jela que escurra completamente antes de
volver a colocarla.
5. Si queda algOn residuo de detergente vu61valaa enjuagar hasta que esaparezca,
porque este puede disminuir la eficiencia de operaci6n del purficador de aire.
ADVERTENClA: Los cables ionizantes pueden Ilegar a ensuciarse mucho y se recomienda
una limpieza ocasional. Utilizando un algod6n hOmedo, ponga el cable entre este y su dedo
indice y deslicelo suavemente.
Ocasionalmente, despu6s del proceso de limpieza la c61ulapuede parecer manchada. Si la
mancha es negra u obscura, es posible que sea detergente y debe lavarse de inmediato. Si
es amarilla, es probable que sea mancha de tabaco o de humo. El amarillamiento no afecta
la eficiencia del purificador de aire. Use un detergente con base de amoniaco para limpiar
las manchas de tabaco o los residuos de humo de las placas colectoras.
Volviendoa
porterla celula
enel gabinete
Despu6s de que la c61ulaha sido lavada, revisela para versi hayalgOncable ionizante o placa
colectora rotos. Si es asi, devuelva la c61ulaa la estaci6n de servicio autorizada en su area
para que le reemplacen los cables. Si se observa alguna placa colectora torcida, ender6cela
con cuidado con un destomillador o con un objeto piano. ASEGURESE DE QUE NO SE
ESTEN TOCANDO DOS DE LAS PLACAS COLECTORAS. ESTO PUEDE PRODUCIR
UN ARCO VOLTAICO Y HACE QUE EL PURIFICADOR DE AIRE NO FUNCIONE CON
PROPIEDAD. La luz indicadora fallara y la c61ulaelectr6nica tampoco funcionar&
Recuerde que su purificador electr6nico de aire tiene una Ilave clave que evita que la c61ula
quede puesta de forma incorrecta. Si la c61ulada la sensaci6n se estar atrancada cuando
se coloca o cuando la cubierta de acceso no se adapta bien, revise para asegurarse de
que la c61ulaest6 colocada en su posici6n correcta. No use presi6n o fuerza excesiva;
estas pueden dafiar la c61ulao la unidad. Las flechas de flujo de aire deben apuntar hacia
el motor del ventilador.
Si la c61ulase coloca dentro del purificador cuando todavia esta homed& es posible que no
funcione la luz indicadora hasta que la c61ulaest6 totalmente seca. Esto toma normalmente
dos horas. Si la celula empieza a hacer sonidos de chispas molestos cuando la vuelve a
colocar y hace funcionar la unidad, saquela y d6jela secar completamente.
16

920-010-05(11-04)
Filtrode carbon
activado
Elfiltro de carb6n activado debe reemplazarse cuando ya no esta eliminando los olores. El
tiempo de duraci6n del filtro depende de la concentraci6n de los olores que pasen a trav6s
del filtro. Bajo condiciones normales de operaci6n, el filtro debera cambiarse cada tres a seis
meses. El filtro de carbdn debe estar colocado para que funcione el purificador de aire.
Consejospara
solucionar
problernas
En casede que ustedtonga problemas con elfuncionamiento de su purificador
de aire, per favor:
. AsegQrese de que la c61ulaelectr6nica esta limpia, seca y colocada de forma correcta.
•AsegOrese de que el antefiltro y el filtro de carb6n estan colocados correctamente.
. AsegOrese de que la cubierta superior esta bien cerrada y ajustada.
•Revise el motor del ventilador y la luz indicadora en todas las velocidades, empezando
pot lamas baja. Si su unidad sigue teniendo problemas, siga todos los pasos que se
describen a continuaci6n hasta que empiece a funcionar correctamente.
PROBLEIVlA 1- Ventilador y luz indicadora apagados
• AsegOrese de que el cable de suministro de energia esta conectado en un enchufe
regular.
. AsegOrese de que el enchufe esta funcionando, utilizando cualquier otro aparato
el6ctrico.
o
o
AsegOrese de que el filtro de carb6n esta bien colocado.
AsegOrese de que la cubierta de acceso superior esta bien colocada para poner n
funcionamiento el interruptor de bloqueo. Este interruptor es para seguridad del consumidor
y nunca debe ignorarse.
El propietario no puede tomar ninguna otra medida correctiva. Devuelva la unidad a una
estaci6n regional autorizada para la reparaci6n. (Ver pagina 20.)
PROBLEMA 2 - Ventilador funcionando, luz indicadoraapagada
Desconecte la unidad y revise la c61ulaelectr6nica para ver si algunas de las placas
colectoras estan tocandose. Si es asi, ender6celas con cuidado y cree un espacio entre
elias.
Revise la c61ulaelectr6nica para ver si alguno de los cables ionizantes esta roto. Vea
la pagina 18 para Iocalizarlos. Si se observa algOn cable roto, el consumidor no puede
tomar ninguna otra medida correctiva. Este debe devolver launidad a laestaci6n regional
autorizada para reparaciones basadas en la garantia.
PROBLEIVlA 3 -Ventilador apagado, luz indicadora encendida
Este problema es una falla que no puede arreglarse en su hogar u oficina. Devuelva la
unidad a la estaci6n regional autorizada para que sea reparada.
17

920-010-05(11-04)
Componentes
principalesde
launidad
CABLES IONIZANTES
CELULA iONiZANTE/
COLECTORA
TAPA (CUBIERTA)
FILTRO DE CARBON
FLECHA INDICADORA
DE FLUJO DELAIRE
BLOQUE
FRENTE
_{kADO LOGOTIPO)
ADENTRO S LUZ
PARTE POSTERIOR RANURAS PARA MANEJO
Especificaciones
del C-90A
TEMPERATURAS DE FUNCIONAMIENT0
Este purificador de aire debe utilizarse en recintos interiores, alas temperaturas que
normalmente se encuentran en los espacios habitados.
ESPECIFICACIONES ELECTRICAS
120 Voltios, 60 Hertz
LUZ INDICADORA
Colocada en la cubierta de acceso, al lado del interruptor de tres velocidades. Indica si el
purificador de aire esta funcionando correctamente.
INTERRLIPTOR DE BLOQUE0
Corta el suministro de corriente a la unidad cuando se abre la cubierta superior.
PESO
El peso de transporte de la unidad es 33 libras (15 Kg). El peso neto de la misma es 28
libras (13 Kg).
18
Gabinete
DIMENSIONES
ALTURA ANCHO
19 pulgadas 15 pulgadas
483 mm 381 mm
PROFUNDIDAD
21 1/2 pu[gadas
546 mm
CORRIENTE NOMINAL Y CONSUMO DE
CORRIENTE
120 voltios, 60 hertz
Velocidad
del ventilador AMPERIOS VATIOSCFM
cfm/m3/min
410/11.6
340/9.6
280/7.2
Maxima .80 90
Intermedia .56 64
Minima .41 47

920-010-05 (11-04)
Si ustednecesita
algun service
En el case improbable de que su purificador electr6nico de aire Friedrich requiera algOn
servicio, usted debe contactar a su distribuidor Friedrich para Iocalizar la estaci6n autorizada
de servicio mas pr6xima, o mire en la pagina la lista de de las estaciones autorizadas de
servicio para las unidades C-90A.
Si su purificador electr6nico de aire acondicionado debe ser transportado para servicio, per
favor p6ngase en contacto con la estaci6n regional autorizada para servicio mas pr6xima
(lista de tel6fonos en la pagina 19), o Ilame al Departamento de Servicios al Consumidor
de Friedrich (Friedrich Customer Assurance Department), en el tel6fono [phone],
para que le den la informaci6n necesaria para el envio.
Empaque su unidad o la parte en el empaque original, si lees posible. En case negative,
use cart6n fuerte y cubra la unidad totalmente con bastante material aislador para protegerla
durante el viaje. AsegOrese de sellarla con cinta resistente. Todos losgastos del envio deben
ser pagados previamente per la persona que envia la unidad. Per favor, incluya una breve
descripci6n del problema (sea especifico). AsegOrese de que ha incluido su recibo de compra
(con fecha de la venta) y la direcci6n correcta para el envio de retorno de la unidad.
Si usted tiene alguna pregunta sobre la cobertura de la garantia o de c6mo se obtiene el
servicio cubierto per la garantia, per favor Ilame al Departamento de Servicio al Consumidor
de Friedrich (Friedrich Consumer Assurance Department) al tel6fono [phone].
Estacienesde reparacienregienalesauterizadas para el serviciede
garantiade las unidadesC-90A
3
Cagle's Appliance
114 S. Campus Ave.
Ontario, California 91761
TEL: [phone]
Alamo Service Co.
1450 North FIores
San Antonio, Texas 78212
TEL: 210!227-7571
[phone]
B & G Service Co.
3950 North Elston
Chicago, Illinois 60618
TEL: [phone]
Reeve Air Conditioning, inc. =7 Carroll Serv. inc.
2501 South Park Road I 4000 Shenandoah
Hallandale, Florida 33009 St. Louis, Missouri 63110
TEL: [phone] [phone]
[phone]
United AC & Appliance
101 M Ellis Street
Staten Island, NY 10307
TEL: [phone]
Thermal Products
271 Plauche Street
Harahan, Louisiana 70123
TEL: [phone]

920-010-05 (11-04)
Friedrich Air Conditioning Company
P.O. Box 1540
San Antonio, TX 78295
210.357.4400
www.friedrich .corn
C-90A PURIFICADOR ELECTRONiCO DE AIRE TERMINOS
DE LA GARANTIA LliVllTADA
Friedrich Air Conditioning Co. garantiza que su purificador electr6nico de aire esta libre de todo defecto de fabricacion o
de los materiales, bajo uso y servicios correctos, pot un periodo de un (I) aSo a partir de lafecha de compra pot parte
del dueSo original. Si en cualquier momento durante este periodo de la garantia el producto resulta defectuoso o no
funciona, Friedrich Air Conditioning Co. reparara o reemplazara la parte defectuosa (a su escogencia) y proporcionara
la labor de taller necesaria para reparar este purificador electr6nico de aire.
Esta garantia no sera efectiva si Friedrich demuestra que eldefecto o no funcionamiento esta determinado pot abandono,
mal uso o abuso de la unidad pot parte del consumidor.
La parte o unidad reemplazada o reparada sera enviada al comprador, con los gastos pagados pot Friedrich. La garantia
de cualquier reemplazo o reparaci6n tendra una duraci6n no mayor que el tiempo restante o sin expirar de la garantia
original.
Esta garantia no cubre ningOn otto gasto en el cual el comprador haya incurrido.
La Onica responsabilidad de Friedrich sera el reparar o reemplazar el producto dentro de los terminos aqui estipulados.
FRIEDRICH NO SERA RESPONSABLE DE NINGUN DAi_O CONSECUENCIAL RESULTANTE DEL INCUMPLIMIENTO
DE ESTA GARANTIA, EXPRESA O IMPLICITA, APLICABLE A ESTE PRODUCTO. AIgunos estados no permiten la
exclusi6n o limitaci6n de los daSos consecuenciales, asi que es posible que esta limitaci6n no tenga efecto en su
caso.
ESTA GARANTIA REEMPLAZA A CUALQUIERA OTRA GARANTIA, EXPRESA O IMPLICITA Y A TODAS LAS
GARANTIAS DE MERCADEO E IDONEIDAD DADAS CON UN PROPOSITO PARTICULAR QUEDAN EXCLUIDAS
DESPUES DEL AI_IO DE DURACION DE ESTA GARANTIA. AIgunos estados no permiten limitaciones en la duraci6n
de una garantia implicita, asi que es posible que esta limitaci6n no tenga efecto en su caso.
Esta garantia le da derechos legales especificos y usted puede tenet otros derechos que varian en los distintos
estados.
En caso de preguntas relacionadas con los terminos de esta garantia, la versi6n en ingles es la que tiene
prioridad.
(10-04)
20
