Frigidaire GLEH1642FS - 3.1 cu. Ft. Laundry Center User manual

P/N134889400B (0904) www.frigidaire.com
SUBJECT PAGE
Pre-Installation Requirements...............................2
Electrical Requirements..........................................3
Water Supply Requirements ....................................3
Drain Requirements.................................................3
Exhaust System Requirements .................................4-5
Gas Supply Requirements ...........................................5

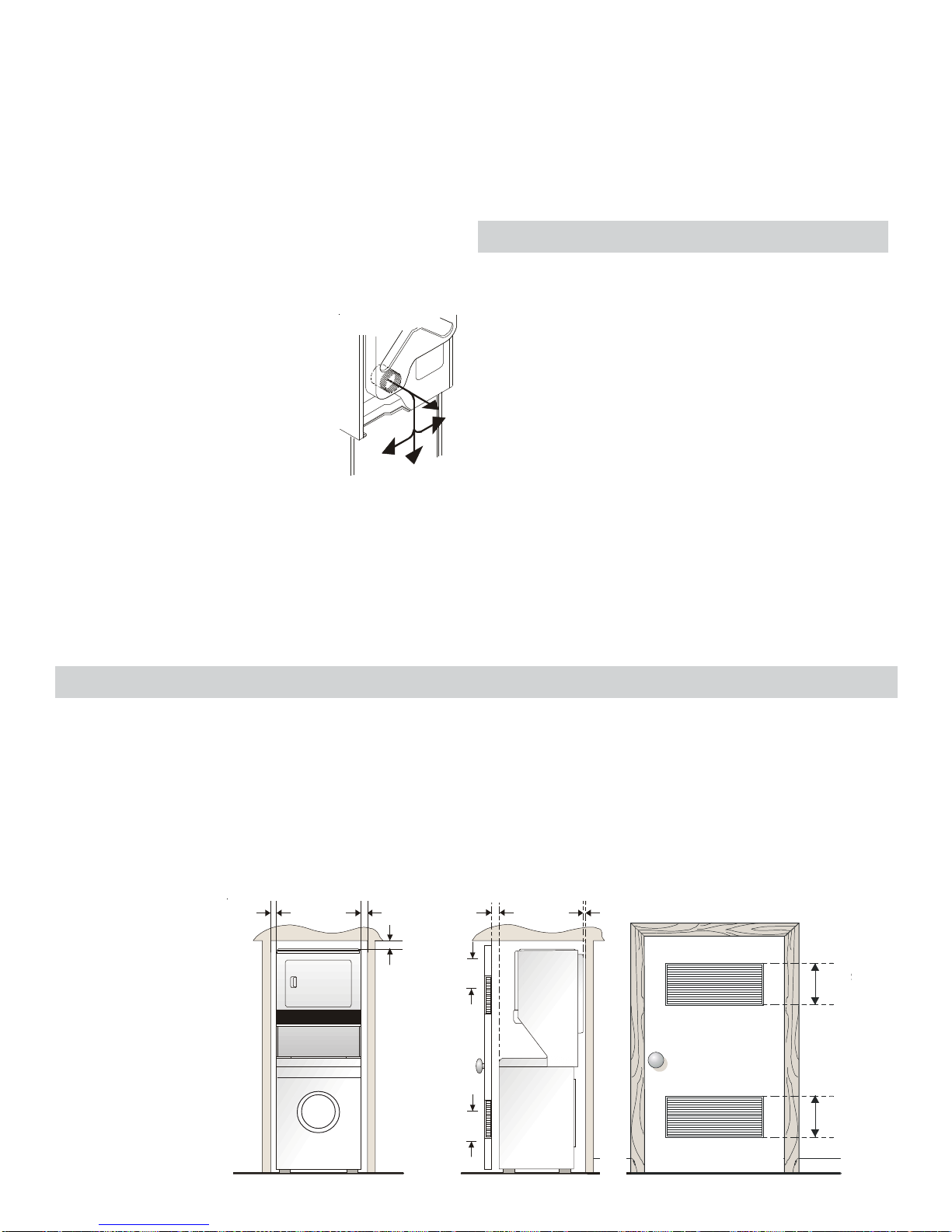

Location...................................................................5
Rough-ln Dimensions.............................................6
Mobile Home Installation...........................................7
Unpacking..............................................................7
Electrical Installation.................................................8
Grounding Requirements.........................................8
3 & 4-Wire Connections ..........................................8-9
Installation................................................................9-10
Replacement Parts.................................................10
Table Of Contents Indice
MATERIA PAGINA
Requerimientosdeinstalaciónpreliminares....................11
Requerimientos eléctricos............................................12
Requerimientosdelsuministrodeagua..........................12
Requerimientosde desagüe..........................................12
Requerimientos del sistema de escape.....................13-14
Requerimientosdelsuministrodegas.............................14
Ubicación.......................................................................14
Dimensionespara la instalación.....................................15
Instalación en casas móviles........................................16
Desembalaje........................................................................16
Instalación eléctrica.....................................................17
Requerimientos para la puesta a tierra...........................17
Conexiónes eléctricas - trifilares y tetrafilares.............18
Instalación..............................................................19-20
Repuestos...................................................................20
InstallationInstructions
Full Size Laundry Center Gas & Electric
Instruccionesparalainstalación
Centro de lavanderia a gas y eléctrica

IMPORTANT SAFETY INSTRUCTION
This is the safety alert symbol. This symbol alerts you to hazards that can kill or hurt you or others. All safety messages will
be preceded by the safety alert symbol and the word "DANGER" or "WARNING". These words mean:
DANGER
All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if the
instructions are not followed.
For your safety the information in this manual must be followed to minimize the risk of fire or
explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other flammable vapors
and liquid in the vicinity of this or any other appliance.
Read all of the following instructions before installing and using this appliance.
•Destroy the carton and plastic bags after the Laundry Center is unpacked. Children might use them for play. Cartons
covered with rugs, bedspreads, or plasic sheets can become airtight chambers causing suffocation. Place all materials in a
garbage container or make materials inaccessible to children.
•Installations must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or license by the state,
province, or region where this appliance is being installed.
•Before beginning installation, carefully read these instructions. This will simplify the installation and ensure the Laundry Center
is installed correctly and safely. Leave these instructions near the Laundry Center after installation for future reference.
•The electrical service to the Laundry Center must conform with local codes and ordinances and the latest edition of the National
Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1.
•The gas service to the Laundry Center must conform with local codes and ordinances and the latest edition of the National Fuel
Gas Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000.
•The Laundry Center is designed under ANSI Z 21.5.1 or ANZI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME
USE only. This Laundry Center is not recommended for commercial applications such as restaurants or beauty salons, etc.
• Do not install a Laundry Center with flexible plastic venting materials. Flexible venting materials are known to collapse, be
easily crushed and trap lint. These conditions will obstruct clothes dryer airflow and increase the risk of fire.
•Your safety and the safety of others is very important. We have provided many important safety messages in the
Installation Instructions / Use & Care Guide and on your appliance. Always read and obey all safety messages.
•The instructions in this manual and other literature included with this dryer are not meant to cover every possible condition and
situation that may occur. Good safe practice and caution MUST be applied when installing, operating and maintaing any
appliance.
WHAT TO DO IF YOU SMELL GAS
•Do not try to light any appliance.
•Do not touch any electrical switch; do not use any phone in your building.
•Clear the room, building or area of all occupants.
•Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier's instructions.
•If you cannot reach your gas supplier, call the fire department.
You can be killed or seriously injured if you don't immediately follow instructions.
You can be killed or seriously injured if you don't follow instructions.
PRE-INSTALLATION REQUIREMENTS
Tools and Materials Required for Installation:
• Adjustable pliers.
•Phillips, straight, & square bit screwdrivers.
• Adjustible wrench.
• 1/4 inch socket w/ratchet
• 3/8 inch socket w/ratchet
• 3/8 inch open end wrench
• 7/16 inch open end wrench
• 9/16 inch open end wrench
• Pipe wrench for gas supply (gas
dryer).
• LP-resistant thread tape (for natural
gas or LP supply, gas dryer)
•Carpenter's level.
•External vent hood.
•Rigid or semi-rigid metal 4 inch
(10.2 cm) exhaust duct work.
• 3-wire or 4-wire 240 volt corg kit
(electric dryer).
• 4 in. (10.2 cm) clamp.
• Gas line shutoff valve (gas dryer).
• ½ NPT union flare adapters (x2) and
flexible gas supply line (gas dryer).
• Metal foil tape not (duct tape).

ELECTRICAL REQUIREMENTS
ELECTRIC Laundry Center
CIRCUIT - Individual 30 amp. branch circuit fused with 30
amp. time delay fuses or circuit breakers.
Use separately fused circuits for washers and dryers, and DO
NOT operate a washer and a dryer on the same circuit.
POWER SUPPLY - 3 wire or 4-wire, 240 volt, single phase, 60
Hz, Alternating Current.
POWER SUPPLY CORD KIT - 3 wire - the dryer MUST employ
a 3-conductor power supply cord NEMA 10-30 type SRDT rated
at 240 volt AC minimum, 30 amp., with 3 open end spade lug
connectors with upturned ends or closed loop connectors and
marked for use with clothes dryers. See ELECTRICAL
CONNECTIONS FOR A 3-WIRE SYSTEM.
4 wire - The dryer MUST employ a 4-conductor power supply
cord NEMA 14-30 type SRDT or ST (as required) rated at 240
volt AC minimum, 30 amp., with 4 open end spade lug
connectors with upturned ends or closed loop connectors and
marked for use with clothes dryers. See ELECTRICAL
CONNECTIONS FOR A 4-WIRE SYSTEM.
(Canada - 4-wire power supply cord is installed on dryer.)
WARNING – Risk of Shock. Appliance grounded to neutral
conductor through a link. Grounding through the neutral link is
prohibited for (1) New branch circuit installations (2) mobile
homes; (3) recreational vehicles; and (4) areas where local codes
do not permit grounding through the neutral, (1) disconnect the
link from the neutral, (2) use grounding terminal or lead to
ground appliance in accordance with local codes and (3) connect
neutral terminal or lead to branch circuit neutral in usual manner
(if the appliance is to be connected by means of a cord kit, use
4-conductor cord for this purpose). USE COPPER CONDUCTOR
ONLY.
OUTLET RECEPTACLE - NEMA 10-30R receptacle to be located
so the power supply cord is accessible when the dryer is in the
installed position. (Canada - NEMA 14-30R receptacle.)
WATER SUPPLY REQUIREMENTS
Hot and cold water faucets MUST be installed within 42 inches
(106.68 cm) of your laundry center’s water inlet. The faucets
MUST be 3/4 inch (1.9 cm) garden hose type so inlet hoses can
be connected. Water pressure MUST be between 10 and 120
pounds per square inch (maximum unbalance pressure, hot vs.
cold, 10 psi). Your water department can advise you of your
water pressure.
CIRCUIT - Individual 15 amp minimum branch circuit fused with
a time delay fuse or circuit breaker.
POWER SUPPLY -3 wire, 120 volt single phase, 60 Hz,
Alternating Current.
POWER SUPPLY CORD -The gas laundry center is equipped
with a 120 volt 3-wire power cord.
GAS Laundry Center
NEMA10-30R NEMA14-30R
NOTE: Do not under
any circumstances
remove grounding
prong from plug.
Grounding Prong
DRAIN REQUIREMENTS
1. Drain capable of eliminating 17 gals. per minute.
2. A standpipe diameter of 1¼ inches (3.18 cm) minimum.
3. The standpipe height above the floor should be:
Minimum height: 33 inches (83.82 cm)
Maximum height: 96 inches (244 cm)
33" Min.33" Min.
33" Min.33" Min.
33" Min.
(83.82cm)(83.82cm)
(83.82cm)(83.82cm)
(83.82cm)
NOTE: For installations requiring a longer drain hose, have a
qualified technician install a longer hose, PIN 134049201,
available from an authorized parts distributor. For drain systems
in the floor, install a siphon break kit, available from your local
hardware store .
96"Max.96"Max.
96"Max.96"Max.
96"Max.
(244 cm)(244 cm)
(244 cm)(244 cm)
(244 cm)

Do not allow combustible materials (for
example: clothing, draperies/curtains, paper) to come in
contact with exhaust system. The dryer MUST NOT be
exhausted into a chimney, a wall, a ceiling, or any concealed
space of a building which can accumulate lint, resulting in a fire
hazard.
Exceeding the length of duct pipe or number
of elbows allowed in the "MAXIMUM LENGTH" charts can
cause an accumulation of lint in the exhaust system. Plugging
the system could create a fire hazard, as well as increase drying
times.
Do not screen the exhaust ends of the vent
system, nor use any screws, rivets or other fastening means
that extend into the duct and catch lint to assemble the
exhaust system. Lint can become caught in the screen, on the
screws or rivets, clogging the duct work and creating a fire hazard
as well as increasing drying times. Use an approved vent hood
to terminate the duct outdoors, and seal all joints with duct
tape. All male duct pipe fittings MUST be installed downstream
with the flow of air.
Explosion hazard. Do not install the dryer
where gasoline or other flammables are kept or stored. If
the dryer is installed in a garage, it must be a minimum of 18
inches (45.7 cm) above the floor. Failure to do so can result in
death, explosion, fire or burns. The exhaust system back pressure
MUST not exceed 0.6 inches (1.52 cm) of water column,
measured with an inclined manometer at the point the exhaust
connects to the dryer. The exhaust system should be inspected
and cleaned a minimum of every 18 months with normal
usage. The more the dryer is used, the more often you should
check the exhaust system and vent hood for proper operation.
The maximum length of the exhaust system depends upon the
type of duct used, number of elbows and type of exhaust hood.
The maximum length for both rigid and flexible duct is shown in
the chart below.
Do not install flexible plastic or flexible foil
ventingmaterial. Ifinstalling semi-rigid venting,donot exceed
8 ft. (2.4m) duct length.
CORRECT CORRECT
INCORRECT INCORRECT
EXHAUST SYSTEM REQUIREMENTS
Use only 4 inch (10.2 cm) diameter (minimum) rigid or flexible
metal duct and approved vent hood which has a swing-out
damper(s) that open when the dryer is in operation. When the
dryer stops, the dampers automatically close to prevent drafts
and the entrance of insects and rodents. To avoid restricting the
outlet, maintain a minimum of 12 inches (30.5 cm) clearance
between the vent hood and the ground or any other obstruction.
The following are specific requirements for
proper and safe operation of your dryer. Failure to follow
these instructions can create excessive drying times and
fire hazards.
Do not install a clothes dryer with flexible
plastic venting materials. If your present system is made up
of plastic duct or metal foil duct, replace it with a rigid or flexible
metal duct. Flexible venting materials are known to collapse,
be easily crushed and trap lint. These conditions will obstruct
clothes dryer airflow and increase the risk of fire. Ensure the
present duct is free of any lint prior to installing dryer
duct.
- Risk of Fire - A clothes dryer must be
exhausted outdoors. Do not exhaust dryer into a chimney, a
wall, a ceiling, an attic, a crawl space or any concealed space
of a building. A clothes dryer produces combustible lint. If the
dryer is not exhausted outdoors, some fine lint will be expelled
into the laundry area. An accumulation of lint in any area of the
home can create a health and fire hazard. The dryer must be
connected to an exhaust outdoors. Regularly inspect the
outdoor exhaust opening and remove any accumulation of lint
around the outdoor exhaust opening and in the surrounding
area.
EXHAUST DUCT LENGTHS
Number
of 90°
Tur ns
MAXIMUM LENGTH OF 4-INCH (10.2 CM)
DIAMETER RIGID METAL DUCT
EXHAUST HOOD TYPE
0
1
2
3
56 ft. (17.07 m)
46 ft. (14.02 m)
34 ft. (10.36 m)
32 ft. (9.75 m)
42 ft. (12.8 m)
36 ft. (10.97 m)
28 ft. (8.53 m)
18 ft. (5.48 m)
Louvered
4”
(10.2 CM) 2.5” (6.35 CM)

DO NOT INSTALL YOUR LAUNDRY CENTER:
1. In an area exposed to dripping water or outside weather
conditions.
2. In an area where it will come in contact with curtains or
drapes.
3. On carpet. Floor MUST be solid with a maximum slope of 1
inch (2.54 cm).
4. On a pedestal. Excessive vibration can occur.
INSTALLATION IN RECESS OR CLOSET
1. A laundry center installed in a bedroom, bathroom, recess or
closet, MUST be exhausted outdoors.
2. No other fuel burning appliance shall be installed in the same
closet as the Gas laundry center.
5
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(38 7.1 SQ. C M)
Closet Door
0 IN.
(0 C M)
DRYER
WASHER
0 IN.
(0 C M)
1 IN.
(2.54 CM)
0 IN.
(0 C M)
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
The laundry center may be exhausted four (4) ways with rear
flush installation:
1. Straight back
2. Down (8 inch [20.32 cm] length of 4 inch [10.16 cm] rigid
duct and 1 elbow down)
3. Left (8 inch [20.32 cm] length of 4 inch [10.16 cm] rigid
duct, 1 elbow down and 1 elbow left)
4. Right (8 inch [20.32 cm] length of 4 inch [10.16 cm] rigid
duct, 1 elbow down and 1 elbow right)
Although vertical orientation of the exhaust system is acceptable,
certain extenuating circumstances could affect the performance
of the dryer:
• Only the rigid metal duct
work should be used.
• Venting vertical through
a roof may expose the
exhaust system to down
drafts causing an
increase in vent
restriction.
• Running the exhaust
system through an
uninsulated area may
cause condensation and
faster accumulation of
lint.
• Compression or crimping
of the exhaust system
will cause an increase in
vent restriction.
GAS SUPPLY REQUIREMENTS
1.Installation MUST conform with local codes, or in the absence
of local codes, with the National Fuel Gas Code, ANSI Z223.1
(latest edition) or in Canada, the current AN/CGA B149.
2.The gas supply line should be of 1/2 inch (1.27 cm) pipe.
3.If codes allow, flexible metal tubing may be used to connect
your dryer to the gas supply line. The tubing MUST be
constructed of stainless steel or plastic-coated brass.
4.The gas supply line MUST have an individual shutoff valve.
5.A 1/8 inch (0.32 cm) N. P. T. plugged tapping, accessible for
test gage connection, MUST be installed immediately
upstream of the gas supply connection to the dryer.
6.The dryer and its individual shutoff valve MUST be
disconnected from the gas supply piping system during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2 psig (3.45 kPa).
7.The dryer MUST be isolated from the gas supply piping system
by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test pressures
equal to or less than 1/2 psig (3.45 kPa).
To exhaust up, add an 11 inch (27.94 cm) length of standard 4
inch (10.16 cm) diameter duct and a 90° elbow. The unit will
be positioned about 4½ inches (11.43 cm) away from the wall
(flush to wall exhausting may be done by going below the dryer
then sideways).
An exhaust hood positioned to line up with the dryer exhaust
can be installed directly through the outside wall. To exhaust to
the side or down, add an 8 inch (20.32 cm) length of standard 4
inch (10.16 cm) diameter duct and a 90° elbow.
LOCATION OF YOUR LAUNDRY CENTER
3. Your laundry center needs the space around it for proper
ventilation.
DO NOT INSTALL YOUR LAUNDRY CENTER IN A CLOSET
WITH A SOLID DOOR.
4. A minimum of 120 square inches (774.2 square cm) of
opening, equally divided at the top and bottom of the door, is
required. Air openings are required to be unobstructed when
a door is installed. A louvered door with equivalent air
openings for the full length of the door is acceptable.
5. The following illustrations show minimum clearance
dimensions and air openings for proper operation in a recess
or closet installation.

ROUGH-IN DIMENSIONS
25 ¼ IN.
(64.13 CM)
3 ¾ IN.
(9.52 CM)
4 13/16 IN.
(12.22 CM)
9 3/8 IN.
(23.81 CM)
2 ½ IN.
(6.35 CM)
47“
16 ¼ IN.
(41.27 CM)
36 1/16IN.
(91.60 CM)
30 13/16 IN.
(78.26 CM)
11 7/16 IN. (29.5 CM)
41 ¼ IN
(104.77 CM)
29 7/16 IN
(74.77 CM)
27 IN.
(68.58CM)
DRAIN OUTLET
(REAR)
WATER INLETS
(REAR)
VENT 1 7/8 IN.
(4.76 CM)
5 ¼ IN.
(13.33 CM)
GAS SUPPLY
PIPE (REAR)
43 IN.
(109.22 CM)
54 5/16 IN.
(137.95 CM)
75 ½ IN.
(191.77 CM)
43 IN.
(109.22 CM)
ELECTRICAL CONNECTION
12 ½ IN.
(31.75 CM)
DRAIN OUTLET
(REAR)
42¼ IN.
(107.32 CM.)
53 IN.
(134.62 CM.)
75¼ IN.
(191.14 CM.)
36 IN.
(91.44 CM.)
29¾ IN.
(75.57 CM.)
3 IN.
(7.62 CM.)
31/8 IN.
(7.94 CM.)
17½ IN.
(44.45 CM.)
44 IN.
(111.76 CM.)
31¾ IN.
(80.65 CM.) 40½ IN.
(102.87 CM.)

UNPACKING
1. Using the four shipping carton corner posts (two on each side), carefully
lay the laundry center on its left side and remove the foam shipping
base.
Excessive weight. Use two or more people to
move Laundry Center.
2. Return laundry center to an upright position.
3. Remove the following from
the back side of the
washer:
4 bolts,
4 yellow plastic spacers,
3 metal "P" clamps.
4. Remove the service panel
from the front of the
washer.
5. Remove the 4 nuts and 6
large washers that attach
the 2 yellow shipping
braces to the drum and
the base. Lift up on the
drum and remove the
braces (a yellow ribbon
surrounds the items to be
removed).
6. Remove the large
styrofoam block located
under the drum. Lift up on
the drum, tilt the base of
the foam block inwards
toward the rear of the
washer until free, then pull
it out.
7. Remove and discard the
yellow ribbon and label
from the front of the
washer.
8. Replace the service panel
and screws.
9. Carefully move the laundry
center to within 4 feet
(1.22m) of the final location
to begin the installation.
NOTE: If the laundry
center is to be
transported at a later
date, the shipping
support hardware must
be reinstalled to prevent
shipping damage.
MOBILE HOME INSTALLATION
1. Dryer MUST be exhausted outside (outdoors,
not beneath the mobile home) using metal
ducting that will not support combustion. Metal
ducting must be 4 inches (10.16 cm) in
diameter with no obstructions. Rigid metal duct
is preferred.
2. If dryer is exhausted through the floor and area
beneath the mobile home is enclosed, the
exhaust system MUST terminate outside the
enclosure with the termination securely fastened
to the mobile home structure.
3. Refer to page 3 for other important venting
requirements.
4. When installing a gas dryer into a mobile home,
a provision must be made for outside make up
air. This provision is to be not less than twice
the area of thedryer exhaust outlet.
5. Installation MUST conform to current
Manufactured Home Construction & Safety
Standard (which is a Federal Regulation Title
24 CFR-Part 32-80) or when such standard is
not applicable, with American National Standard
for Mobile Homes. In Canada, the CSA Z240 is
applicable.
The laundry center is designed
under ANSI Z 21.5.1 for
HOME USE only.
WARNING
FOAM
SHIPPING
PA D
SHIPPING C
A
RTON CORNER POSTS
SPACER
BOLT
"P" CLAMP
3
3
5
4
8
7
5
6
CAUTION

NON-CANADIAN ELECTRIC Laundry Center
ELECTRICAL CONNECTIONS FOR A 3 WIRE SYSTEM
1. Remove the screw securing the
terminal block access cover to the rear
panel and remove cover.
2. Install a U.L. approved strain relief
connector in the entry hole on the back
panel.
3. Insert a NEMA 10-30 Type SRDT, U.L. approved power
cord through the strain relief.
4. Attach the power cord neutral (central wire) conductor to
the silver colored center terminal on the terminal block.
Tighten the screw securely.
ELECTRICAL INSTALLATION
ALL ELECTRIC Laundry Centers
The following are specific requirements
for proper and safe electrical installation of your laundry
center. Failure to follow these instructions can create an
electrical shock and/or a fire hazard.
This appliance MUST be properly grounded.
Electrical shock can result if the laundry center is not properly
grounded. Follow the instructions in this manual for proper
grounding.
Do not use an extension cord with this
laundry center. Some extension cords are not designed to
withstand the amounts of electrical current this laundry center
utilizes and can melt, creating electrical shock and/or fire
hazard. Locate the laundry center within reach of the receptacle
for the length power cord to be purchased, allowing some slack
in the cord. Refer to the pre-installation requirements in this
manual for the proper power cord to be purchased.
A U.L. approved strain relief must be
installed onto power cord. If the strain relief is not attached,
the cord can be pulled out of the laundry center and can be
cut by any movement of the cord, resulting in electrical shock.
Do nott use an aluminum wired receptacle
with a copper Wired power cord and plug (or vice versa). A
chemical reaction occurs between copper and aluminum and
can cause electrical shorts. The proper wiring and
receptacle is a copper wired power cord with a copper
wired receptacle OR aluminum wired power cord with
an aluminum wired receptacle.
NOTE: Laundry centers operating on a 208 volt power supply
will have longer drying times than laundry centers operating on
a 240 volt power supply.
GROUNDING REQUIREMENTS
Non-Canadian ELECTRIC Laundry Center
Improper connection of the equipment
grounding conductor can result in a risk of electrical shock.
Check with a licensed electrician if you are in doubt as to
whether the appliance is properly grounded.
For a grounded, cord-connected laundry center:
1. The laundry center MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce the risk of
electrical shock by a path of least resistance for electrical
current.
2. If your laundry center is equipped with a power supply cord
having an equipment-grounding conductor and a grounding
plug, the plug MUST be plugged into an appropriate, copper
wired receptacle that is properly installed and grounded in
accordance with all local codes and ordinances. If in doubt,
call a licensed electrician.
8
For a permanently connected laundry center:
The laundry center MUST be connected to a grounded metal,
permanent wiring system; or an equipment grounding con-ductor
MUST be run with the circuit conductors and connected to the
equipment-grounding terminal or lead on the appliance.
ALL GAS Laundry Centers
The laundry center is equipped with a three-prong (grounding)
plug for your protection against shock hazard and should be
plugged directly into a properly grounded three-prong receptacle.
Do not cut or remove thegrounding prong from the plug.
Canadian ELECTRIC Laundry Center
Improper connection of the equipment
grounding conductor can result in a risk of electrical shock.
Check with a licensed electrician if you are in doubt as to
whether the appliance is properly grounded.
For a grounded cord connected laundry center:
1. The laundry center MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce the risk of
electrical shock by providing a path of least resistance for
the electrical current.
2. Since your laundry center is equipped with a power supply
cord having an equipment-grounding conductor and a
grounding plug, the plug MUST be plugged into an
appropriate outlet that is properly installed and grounded
in accordance with all codes and ordinances. If in doubt,
call a licensed electrician.
SILVER TERMINAL
GREEN GROUND SCREW
NEUTRAL
GROUND
WIRE
WARNING
WARNING
WARNING
WARNING
WARNING
WARNING
DANGER

5. Attach the remaining two power cord outer conductors to
the outer brass colored terminals on the terminal block.
Tighten both screw securely.
6. Tighten the screws securing the cord restraint against the
power cord.
7. Reinstall the terminal access cover.
NON-CANADIAN ELECTRIC Laundry Center
ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM
1. Remove the screw securing the
terminal block access cover to the
rear panel and remove cover.
2. Install a U.L. approved strain relief
connector in the entry hole on the
back panel.
3. Remove the ground wire from the green ground screw
located above the termial block.
4. Insert a NEMA 14-30 Type ST or SRDT, U.L. approved power
cord through the strain relief.
5. Attach the green power cord ground wire to the cabinet
with the green ground screw.
6. Attach the white (neutral) wire from the power cord and
the ground wire from the appliance harness to the silver-
colored center terminal on the terminal block. Tighten the
screw securely.
7. Attach the red and black wires from the power cord to the
outer brass-colored terminals on the terminal block. Tighten
both screws securely.
8. Tighten the screws securing the cord restraint firmly against
the power cord.
9. Reinstall the terminal block access cover.
INSTALLATION
LEVELING THE LAUNDRY CENTER
Excessive noise and vibration can be prevented by properly leveling
the washer.
1. With the laundry center in it’s final position, place a level ontop
of the laundry center. Adjust the leveling legs so the laundry
center is level front-to-rear and side-to-side, and stable corner-
to-corner.
Press down on alternate corners and sides and feel for the
slightest movement. Adjust the appropriate leg so the washer
is SOLID on the floor on ALL four legs. Keep the leveling leg
extension at a minimum for best performance of the laundry
center.
WASHER CONNECTIONS
1. Run some water from the hot and cold faucets to flush the
water lines and remove particles that might clog up the water
valve screens.
2. Check inlet hoses to ensure the rubber washers are installed in
each end.
3. Carefully connect the inlet hoses to the water valve (on the
left side of the washer cabinet), tighten by hand, then tighten
another 2/3 turn with pliers.
DO NOT CROSS THREAD OR
OVERTIGHTEN THESE CONNECTIONS.
4. Determine which water faucet is the HOT water faucet and
carefully connect the bottom inlet hose to the HOT water faucet,
tighten by hand, then tighten another 2/3 turn with pliers.
Carefully connect the top inlet hose to the COLD water faucet,
tighten by hand, then tighten another 2/3 turn with pliers.
DO NOT CROSS THREAD OR
OVERTIGHTEN THESE CONNECTIONS.
Turn the water on and check for leaks at both connections.
GAS CONNECTION (Gas laundry centers only)
1. Remove the shipping cap from gas pipe at the rear of the dryer.
NOTE: DO NOT connect the laundry center to L.P. gas service
without converting the gas valve. An L.P. conversion kit must
be installed by a qualified gas technician.
2. Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved pipe
from the gas supply line to the 3/8 inch (0.96 cm) pipe located
on the back of the dryer. Use a 1/2 inch (1.27 cm) to 3/8 inch
(0.96 cm) reducer for the connection. Apply an approved thread
sealer that is resistant to the corrosive action of liquefied gases
on all pipe connections.
CAUTION
CAUTION

10
CableCable
CableCable
Cable
TieTie
TieTie
Tie
Connect the exhaust duct to outside duct work. Use duct
tape to seal all joints.
2. Reinstall the dryer front access panel.
3. Plug the power cord into a grounded outlet.
WARNING
3. Open the shutoff valve in the gas supply line.
4. Test all connections by brushing on a soapy water solution.
NEVER TEST FOR GAS LEAKS WITH AN OPEN FLAME.
DRAIN HOSE INSTALLATION
1. Form a “ U “ shape on the end of the drain hose with the
hose pointed toward the drain. Place the formed end in a
laundry tub or a standpipe and secure with a cable tie
provided in the enclosure package. An air gap must be around
the drain hose. WATER WILL SIPHON FROM THE
WASHER IF THE ABOVE INSTRUCTIONS ARE NOT
FOLLOWED.
EXHAUST INSTALLATION
1. Remove the two (2) screws securing the dryer front access
panel to the dryer cabinet. Lift the panel until the tabs can
be disengaged from the cabinet. Remove the panel and set
aside.
Access
Panel
Screws
NOTE: Check to ensure the power is off at a circuit breaker
fuse box before plugging the power cord into an outlet.
4. Turn on the power at a circuit breaker/fuse box.
Before operating the dryer, make sure the
dryer area is clear and free from combustible materials, gasoline,
and other flammable vapors. Also see that nothing (such as
boxes, clothing, etc.) obstructs the flow of combustion and
ventilation air.
5. Run the washer and dryer though a cycle. Check for proper
operation.
NOTE: On gas dryers, before the burner will light, it is
necessary for the gas line to be bled of air. If the burner
does not light within 45 seconds the first time the dryer is
turned on, the safety switch will shut the burner off. If
this happens, turn the timer to “OFF” and wait 5 minutes
before making another attempt to light.
6. If your laundry center does not operate, please review the
“Avoid Service Checklist” located in your Owner’s Guide
before calling for service.
7. Place these instructions in a location near the laundry
center for future reference.
NOTE: A wiring diagram is located behind the dryer front access
panel.
REPLACEMENT PARTS
If replacement parts are needed for your laundry center, contact
the source where you purchased your laundry center.
Destroy the carton, plastic bags, and metal
band after the laundry center is unpacked. Children might use
them for play. Cartons covered with rugs, bedspreads, or plastic
sheets can become airtight chambers causing suffocation. Place
all materials in a garbage container or make materials inaccessible
to children.
Label all wires prior to disconnection when
servicing controls. Wiring errors can cause improper and
dangerous operation. Verify proper operation after servicing.
The instructions in this manual and all other
literature included with this laundry center are not meant to
cover every possible condition and situation that may occur. Good
safe practice and caution MUST be applied when installing,
operating and maintaining any appliance.
Maximum benefits and enjoyment are achieved when all
the Safety and Operating instructions are understood and
practiced as a routine with your laundry tasks.
WARNING

11
Este símbolo significa alerta. Este símbolo lo alerta acerca de peligros que pueden matar o lesionar, tanto a usted como a
otras personas. Todos los mensajes de seguridad serán precedidos por el símbolo de alerta para su seguridad y la palabra "PELIGRO
oADVERTENCIA" (DANGER” o WARNING). Estas palabras significan:
PELIGRO (DANGER) Usted morirá o resultará seriamente lesionado si no sigue las instrucciones siguientes.
ADVERTENCIA (WARNING) Usted puede morir o resultar seriamente lesionado si no sigue las
instrucciones siguientes.
Todos los mensajes de seguridad identificarán el peligro, le dirán a usted cómo reducir la posibilidad de lesión y
también qué puede suceder si no se siguen las instrucciones.
RIESGO DE INCENDIO. Para su seguridad, siga las instrucciones contenidas en este manual a fin de reducir
a un mínimo los riesgos de incendio o explosión o para evitar daños materiales, lesiones personales o la muerte. GUARDE ESTAS
INSTRUCCIONES.
•Hemos proporcionado muchos mensajes importantes para la seguridad en las Instrucciones de Operación del Manual de Uso y
Mantenimiento, las Instrucciones de Instalación y en el mismo aparato. Siempre lea y obedezca todos los mensajes para
seguridad.La instalación y el servicio de la centro de lavadaría de ropa se deben realizar por un instalador calificado, la agencia
de servicio o el surtidor de gas.
•Instale la centro de lavadaría de ropa según las instrucciones del fabricante y los códigos locales. Antes de comenzar la
instalación, lea cuidadosamente estas instrucciones. Esto simplificará la instalación y asegurará que la secadora se instale
correctamente y de manera segura. Después de completar la instalación, coloque estas instrucciones cerca de la secadora para
referencia futura.
•La alimentación eléctrica para la centro de lavadaría deberá cumplir con los códigos y reglamentos locales y con la última edición del
Código Eléctrico Nacional, ANSI/NFPA 70 o en Canadá CSA C22.1 Código Eléctrico Canadiense, Parte 1.
•La alimentación de gas para la centro de lavadaría deberá cumplir con los códigos y reglamentos locales y con la última edición del
Código Nacional para Gases Combustibles, ANSI Z223.1 o en Canadá CAN/CGA B149.12.
•La secadora está clasificada para USO DOMESTICO solamente, de acuerdo con la norma ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA
C22.2 No. 112 (las últimas ediciónes). Esta secadora no se recomienda para uso commercial tal como en restaurantes, salones de
belleza, etc.
•Los materiales de ventilación flexibles se pueden colapsar o apachurrar fácilmente y atrapar pelusa. Estas condiciones obstruirán la
circulación de aire de la centro de lavadaría de ropa y aumentarán el riesgo de incendio.
•No almacene ni utilice gasolina u otrosvapores y líquidos inflamables en la proximidad de ésteo de cualquier otro artefacto eléctrico.
•La instalación y el servicio de mantenimiento debe de realizarlos un instalador calificado, la agencia de servicios o el proveedor de
gas.
QUE DEBE HACER SI PERCIBE OLOR A GAS
•No trate de encender ningún artefacto eléctrico.
•No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.
•Haga salir a todos los ocupantes de la habitación, del edificio y del lugar.
•Llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
•Si no logra comunicarse con su proveedor de gas, llame al departamento de bomberos.
Requisitos de preinstalación
Herramientas y materiales necesarios para la instalación:
•Pinzas ajustables
•Destornilladores Philips con punta
derecha y cuadrada
•Llave ajustable
•LLave de tubo de 1/4 de pulgada (0,60 cm).
•LLave de tubo de 3/8 de pulgada (0,96 cm).
•Llave de boca de 3/8 de pulgada (0,96 cm).
•Llave de boca de 7/16 de pulgada (1,10 cm).
•Llave de boca de 9/16 de pulgada (1,40 cm).
•Llave para tubos de suministro de gas
•Cinta aislante resistente al gas LP
(para suministro de gas natural o LP)
•Nivel de carpintero
•Capucha de ventilación externa
•Conducto de escape de metal rígido
o semirígido de 4 pulgadas (10 cm)
•Kit de cables de alimentación trifilar
o tetrafilar de 240 voltios (secadora
eléctrica)
•Abrazadera de 4” (10,2 cm)
•Válvula de cierre de línea de gas
(secadora a gas)
•Adaptadores NPI de unión
acampanada (x2) y línea flexible de
suministro de as (secadora a gas) de
½’ (15,2 cm)
•Cinta de papel aluminio (no cinta
adhesiva aislante)
SEGURIDAD de CENTRO DE LAVANDARIA

12
NEMA 10-30RNEMA 10-30R
NEMA 10-30RNEMA 10-30R
NEMA 10-30R NEMA 14-30RNEMA 14-30R
NEMA 14-30RNEMA 14-30R
NEMA 14-30R
NOTA : Para las instalaciones que requieran un tubo de màs
largo, pida a un técnico capacitado que instale un tubo màs
largo, P/N 131461201, disponsible en los disribuidores
autorizados de piezas de repuesto. Para los sistemas de drenaje
en el piso, instale un uego para detener la acción de sifón,
disponsible de una ferretería local.
REQUERIMIENTOS ELÉCTRICOS
Centro de lavanderia ELÉCTRICAS
CIRCUITO: circuito independiente individual de 30 A con fusibles
de acción retardada o disyuntores.
Use circuitos con fusibles separados para las lavadoras y
secadoras y NO haga funcionar una lavadora y una secadora
en el mismo circuito.
SUMINISTRO ELÉCTRICO: trifilar o tetrafilar, 240 V, 1 fase, 60
Hz, corriente alterna.
CABLE DE ALIMENTACIÓN ELÉCTRICA: Trifilar: la lavadoras
y secadora DEBE emplear un cable de alimentación eléctrica
de 3 conductores tipo NEMA 10-30, SRDT calificado para CA
mínima de 240 voltios, 30 A., con 3 conectores de terminal
horquilla con extremos doblados hacia arriba o de bucle cerrado
y calificados para uso en secadoras de ropa. Vea CONEXIONES
ELÉCTRICAS PARA UN SISTEMA TRIFILAR.
Tetrafilar: la secadora DEBE emplear un cable de alimentación
eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según
se especifique) calificado para CA mínima de 240 voltios, 30
amp., con 4 conectores de terminal horquilla con extremos
doblados hacia arriba o de bucle cerrado y calificados para uso
en secadoras de ropa. Vea CONEXIONES ELÉCTRICAS PARA
UN SISTEMA TETRAFILAR.
(Canadá - cable de alimentación eléctrica de 4 cables instalado
en la lavadoras y secadora.)
ADVERTENCIA: riesgo de choque eléctrico Electrodoméstico
puesto a tierra a través de un enlace al conductor neutro. La
puesta a tierra a través del neutro está prohibida para (1)
instalaciones de circuitos de bifurcación nuevos (2) casas
rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales
no permiten la puesta a tierra a través del neutro; (1) desconecte
el enlace al neutro; (2) use un terminal o cable de puesta a
tierra para realizar la conexión según las leyes locales; y (3)
conecte el terminal o cable del neutro al neutro del circuito de
bifurcación como se hace normalmente (si el electrodoméstico
se va a conectar a través de un kit de cordón eléctrico, use un
cable tetrafilar). SÓLO USE CABLES DE COBRE.
RECEPTÁCULO DEL TOMACORRIENTE: Receptáculo NEMA
10-30R (trifilar) o receptáculo NEMA 14-30R (tetrafilar) que debe
estar ubicado en un lugar al que el cable de alimentación
eléctrica pueda acceder cuando la secadora esté instalada.
NOTE: Do not under
any circ umstanc es
remove grounding
prong from plug.
Grounding Prong
NOTA: No saque por
ningún motivo la espiga
de puesta a tierra del
enchufe.
Espiga de puesta a tierra
Centro de lavandería a GAS
CIRCUITO - Circuito individual derivado de 15 amp mínimo, con
fusibles de retardo máximo o disyuntor.
ALIMENTACIÓN ELÉCTRICA - Corriente alterna, monofásica,
60 Hz, 120 voltios, trifilar.
CORDÓN ELÉCTRICO - La secadora está equipada con un cordón
eléctrico trifilar para 120 voltios.
REQUERIMENTOS DE SUMINISTRO DE AGUA
Las llaves del agua caliente y fría DEBERÁN ser instaladas a no
más de 42 pulgadas (106,68 cm) de la entrada de agua de su
centro de lavandería. La boca DEBE ser de 3/4 pulgada (1,9
cm) de diámetro para que las mangueras de jardin puedan ser
conectadas. La presión de agua DEBE SER entre 10 y 120lbs./
pulg.² (la màxima diferencia entre la presión no equilibrada
del agua caliente y fría es 10lbs./pulg.²) La compañià de agua
potable puede informarle sobre le presión del agua.
REQUERIMINTOS DE DESAGÜE
1. Capacidad para desaguar 17 galones por minuto.
2. Diàmetro de la toma de agua: 1-1/4 pulgadas (3,16) como
mínimo.
3. Altura de la toma de agua sobre el piso:
Altura mínima: Altura màxima:
33 pulgadas (83,82 cm) 96 pulgadas (244 cm)
33" Min.33" Min.
33" Min.33" Min.
33" Min.
(83.82cm)(83.82cm)
(83.82cm)(83.82cm)
(83.82cm)
96"Max.96"Max.
96"Max.96"Max.
96"Max.
(244 cm)(244 cm)
(244 cm)(244 cm)
(244 cm)

13
No permita que los materiales combustibles (por ejemplo: la
ropa, cortinas/cortinajes, papel) tengan contacto con los ductos.
El escape de la secadora NO DEBE dirigirse hacia el interior de
unachimenea, haciaunapared,haciael cieloraso ohaciacualquier
otro espacio reducido del edificio, donde puede ocurrir
acumulación de pelusas y constituir un peligro de incendio.
Exceder lalongitud delconductorigidoolos númerosde codos
permitidosenlos diagramas "LARGOMÁXIMO"puededisminuir
la capacidad de exhaustación del sistema. Obstruir el conducto
puedeprovocar peligro deincendio, así comoaumentar eltiempo
de secado.
No obstruya los extremos del tubo de ventilacion, ni utilice
tornillos,remaches u otrosmedios defijación quepuedanobstruir
elconducto yatraparpelusa. Las pelusaspodríanquedaratrapadas
enlosfiltros, en lostornilloso en losremaches, lo cualobstruiríael
sistema de escape y crearía un riesgo de incendio, así como
también prolongaría el tiempo de secado. Use una caperuza de
salida adecuada para el extremo del ducto que salga al exterior
dela viviendayselletodaslas juntascon cintaadhesiva paraductos.
Todoslos accesoriosdetuberíamachos,DEBENser instaladosaguas
abajo del flujo de aire.
Riesgo deexplosión. No instalelacentro
de lavadaría donde se guarda gasolina u otros materiales
inflamables. Si la centro de lavadaríase instala en un garage, ella
debe estar por lo menos 18 pulgadas (45,7 cm) por encima del
suelo. El incumplimiento puede resultar en la muerte, explosión,
incendio, o quemaduras.
1. La constrapresión del sistema de escape NO DEBE exceder
0,6 pulgadas (1,52 cm) de columna de agua, medida con
un manómetro inclinado en la conexión del ducto de escape
a la secadora.
2. El sistema de escape debe ser inspeccionado y limpiado
cada 2 años como mínimo, bajo condiciones de uso
normal. Mientras màs se use la secadora, con mayor
frecuencia deben inspeccionarse el sistema de escape y la
caperuza de salida para verificar su buen funcionamiento.
El largo màximo sistema de escape depende del tipo de ducto
que se usa, del número de codos y del tipo de caperuza de
salida. En la tabla se muestra el largo màximo tanto para
ductos flexibles como rigidos.
Si va a instalar conductos de ventilación
semirrígidos, no exceda una longitud de 8 pies (2,4 m).
0 56 pies (17,07 m) 42 pies (12,8 m)
1 46 pies (14,02 m) 36 pies (10,97 m)
2 34 pies (10,36 m) 28 pies (8,53 m)
3 32 pies (9,75 m) 18 pies (5,48 m)
TIPO DE CAPERUZA DE SALIDA
(Preferido)
Número
de Codos
a 90°
LARGO MÁXIMO del Conducto Metálico
Rigido de 4” (10,2 cm) de Diámetro
4”
(10,2 cm)
Apersianada
(6.35 cm)
2½"
REQUERIMIENTOS DEL
SISTEMA DE ESCAPE
Utilice solamente ductos metálicos, rígidos o flexibles de 4"
(10,2 cm) de diámetro (mínimo) y una caperuza de salida de uso
aprobado,conregistrosquegiren haciaafueraque seabrencuando
la secadora se encuentra en funcionamiento. Cuando la secadora
se detiene, los registros se cierran automáticamente para evitar
lascorrientesde aireyla entradadeinsectos yroedores.Para evitar
obstruir la salida, mantenga una altura libre mínima de 12"(30,5
cm) entre la caperuza de salida y el piso o entre cualquier otra
obstrucción.
Los siguientes requerimientos son
específicos para el funcionamiento correcto y seguro de su
secadora. El incumplimiento de estas instrucciones puede
causarprolongación excesivadel tiempode secadoy riesgos
de incendio.
No instale la centro de lavadaría con materiales de ventilación
plásticosflexibles. Los materialesde ventilaciónflexibles sepueden
colapsaroapachurrarfácilmentey atraparpelusa.Estas condiciones
obstruiránlacirculaciónde airedela Secadoraderopa yaumentarán
el riesgo de incendio.
Sisusistema deescapeactual tieneductos de plásticoo de láminas
metálicas delgadas, reemplácelo con un ducto metálico rígido o
flexible. Asegúrese de que los ductos existentes no tengan
pelusas antes de instalar el ducto de la secadora.
Riesgo deincendio - Lasecadora debeser ventiladaal exterior
dela vivienda.No ventilela secadoraaunachimenea,pared,techo,
ático,pasajesentre pisos ocualquier espacio oculto dela vivienda.
Lassecadoras deropaproducen pelusacombustible. Sinoseventila
la secadora al exterior, algunas pelusas finas se acumularán en el
área de lavandería. La acumulación de pelusa en cualquier área
de la vivienda puede constituir un peligro sanitario y un riesgo de
incendio. La secadora debe estar conectada a un sistema de
escapequetermine en elexteriorde la vivienda.Inspeccione
laaberturade escape alexterior con frecuenciay elimine cualquier
acumulación de pelusa en tal abertura y en el área que la rodea.
CORRECT CORRECT
INCORRECT INCORRECT

14
puede ser instalada directamente a través de la pared exterior.
Para colocar el ducto de escape hacia arriba, añada un ducto 11
pulgadas (27,94 cm) de longitud y 4 pulgadas (10,16 cm) de
diàmetro y un ducto acodado de 90°. El artefacto debe estar a
aproximadamente 4 1/2 pulgadas (11,43 cm) de la pared (se
puede colocar el ducto de escape paralelo con la pared
colocàndolo debajo de la secadora y dirigido hacia un lado). Para
permitir el escape lateral o inferior, agregue un ducto de 8 pulgadas
(20,32 cm) de largo y 4 pulgadas (10,16 cm) de diàmetro estàndar
y un codo de 90°.
REQUERIMIENTOS DEL SUMINISTRO DE GAS
1. LainstalaciónDEBE hacerse cumplir conloscódigos localesoen
ausencia de los mismos, de acuerdo con los estandares del
National Fuel Gas Code (Código Nacional para Gases
Combustibles), ANSI Z223.1 (la última editión). Para Canadá,
el Estandar CAN/CGA B149 que esté en vigor.
2. La tubería de alimentación de gas debe ser de 1/2 pulgada
(1,27 cm) de diámetro.
3. Si está permitido por los códigos locales, se puede usar tubería
de metal para conectar su secadora a la línea de suministro de
gas. La tubería DEBE ser fabricada de acero inoxidable o cobre
recubierto de plástico.
4. La tubería de alimentación de gas DEBE teneruna llavede cierre
individual.
5. Una toma de 1/8 de pulgada (0,32 cm) N.P.T. accesible para
conexión del manómetro de prueba, DEBE ser instalada
inmediatamente aguas arriba de la conexión de la tubería de
alimentación de gas a la secadora.
6. La secadora DEBE ser desconectada del sistema de tuberías de
alimentación de gas durante cualquier ensayo de presión del
sistemadetuberías dealimentación de gasrealizado a presiones
de prueba de más de 1/2 lbs/pulg.2(3,45 kPa).
7. La secadora DEBE aislarse del sistema de tuberías de
alimentación de gas durante cualquier ensayo de presión del
sistemadetuberías de alimentaciónde gas realizadoen ensayos
de presión iguales o inferiores a 1/2 lbs/pulg.2(3,45 kPa).
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
Closet Door
Pulg.²Pulg.²
Pulg.²Pulg.²
Pulg.²
Pulg.²Pulg.²
Pulg.²Pulg.²
Pulg.²
0 IN.
(0 CM)
DRYER
WASHER
0 IN.
(0 CM)
1 IN.
(2.54 CM)
0 IN.
(0 C M)
60 SQ. IN.
(387.1 SQ. CM)
60 SQ. IN.
(387.1 SQ. CM)
SECADORA
LAVADORA
Pulg.²
Pulg.²
Se puede colocar el ducto de escape de cuatro (4) maneras
distíntas cuando el artefacto està instalado con el fondo paralelo
con la pared.
1. Derecho hacia atràs.
2. Hacia abajo - ducto rigido, 8 pulgadas (20.32 cm) de longitud
y 4 pulgadas (10,16 cm) de diàmetro & 1 ducto acodado
hacia abajo.
3. Hacia la izquierda - ducto rigido, 8 pilgadas (20,32 cm) de
longitud y 4 pulgadas (10,16 cm) de diàmetro, 1 ducto
acodado hacia abajo y un ducto acodado hacia la derecha.
4. Hacia la derecha - ducto rigido, 8 pulgadas (20,32 cm) de
longitud y 4 pulgadas (10,16 cm) de diàmetro, 1 ducto
acodado hacia abajo y un ducto acodado hacia la derecha.
Aungue un sistema vertical sea aceptable, algunas circunstancias
atenuantes pueden afectar el funcionamiento de la secadora:
• Se debe utilizar solamente conductos
metalicos rigidos.
• Una salida del sistema vertical en el
techo, puede exponerle a un corriente
de aire descendente y disminuir así su
capacidad de exhaustación.
• Elaislanteque debe atravesarelsistema
puede causar condensacióny disminuir
así la capacidad de exhaustación del
sistema.
• Lacapacidadde exhaustación deunsistema de exhaustación
comprimidooondulado puede disminuirse.
Para colocar el ducto de escape hacia arriba, añada un ducto
de 11 pulgadas (27,94 cm) de longitud y de 4 pulgadas (10,16
cm) de diàmetro y un ducto acodado de 90°. El artefacto
debe estar a aproximadamente 4 1/2 pulgadas (11,43 cm) de
la pared (Se puede colocar el ducto de escape paralelo con la
pared por colocarlo debajo de la secadora y dirigirlo hacia un
lado). Una caperuza de escape colocada en forma tal que se
alinie con el escape de la secadora,
UBICACIÓN DE SU LAVANDERÍA
NOINSTALESULAVANDERÍ:
1. En un lugar donde puede haber goteos de agua o quede expuesta a las inclemencias del tiempo.
2. En un área donde pueda entrar en contacto con cortinas, cortinajes o cualquier otra cosa que obstruya el flujo de combustión y
ventilación de aire.
3. Sobre alfombras. El piso DEBE ser firme con un desnivel máximo de 1 pulgada (2,54 cm).
INSTALACIÓNDENTRODEUNNICHO OARMARIO
1. Sila secadoraesinstalada en undormitorio, cuarto debaño,nicho oarmario,el tubo delescape DEBE ser instaladohaciael exterior.
2. No se debe instalar ningún otro artefacto que queme combustible en el mismo armario en que está instalada la secadora a Gas.
3. La secadora necesita espacio a su alrededor para una ventilación adecuada.
NOINSTALELA SECADORAEN UNARMARIOCONPUERTA MACIZA.
4. Se requiere como mínimo una abertura de 120 pulgadas cuadradas
(774,2 cm2), dividida
equitativamente para la
parte superior e inferior de
lapuerta. Cuandose instala
una puerta, es necesario
proveer aberturas para el
aire. Una puerta
apersianada con aberturas
parael aire entodo el largo
de la puerta es aceptable.
5. Las siguientes
ilustraciónes muestran las
dimensiónes mínimas de
espacio libre que debe
existir para el buen
funcionamiento de la
secadora cuando se instala
enunnichooenunarmario.
PUERPUER
PUERPUER
PUERTT
TT
TA DELA DEL
A DELA DEL
A DEL
ARMARIOARMARIO
ARMARIOARMARIO
ARMARIO

25 ¼ IN.
(64.13 CM)
3 ¾ IN.
(9.52 CM)
4 13/16 IN.
(12.22 CM)
9 3/8 IN.
(23.81 CM)
2 ½ IN.
(6.35 CM)
47“
16 ¼ IN.
(41.27 CM)
36 1/16IN.
(91.60 CM)
30 13/16 IN.
(78.26 CM)
11 7/16 IN. (29.5 CM)
41 ¼ IN
(104.77 CM)
29 7/16 IN
(74.77 CM)
27 IN.
(68.58CM)
DRAIN OUTLET
(REAR)
WATER INLETS
(REAR)
VENT 1 7/8 IN.
(4.76 CM)
5 ¼ IN.
(13.33 CM)
GAS SUPPLY
PIPE (REAR)
43 IN.
(109.22 CM)
54 5/16 IN.
(137.95 CM)
75 ½ IN.
(191.77 CM)
43 IN.
(109.22 CM)
ELECTRICAL CONNECTION
12 ½ IN.
(31.75 CM)
DIMENSIONS PDIMENSIONS P DIMENSIONS PDIMENSIONS P
DIMENSIONS PARA LA INSTARA LA INST
ARA LA INSTARA LA INST
ARA LA INSTALACIONALACION
ALACIONALACION
ALACION
SALIDA AL DRENAJESALIDA AL DRENAJE SALIDA AL DRENAJESALIDA AL DRENAJE
SALIDA AL DRENAJE
(A(A (A(A
(ATRAS)TRAS)
TRAS)TRAS)
TRAS)
42¼ IN.
(107.32 CM.)
53 IN.
(134.62 CM.)
75¼ IN.
(191.14 CM.)
36 IN.
(91.44 CM.)
29¾ IN.
(75.57 CM.)
3 IN.
(7.62 CM.)
3-1/8 IN.
(7.94 CM.)
17½ IN.
(44.45 CM.)
44 IN.
(111.76 CM.)
31¾ IN.
(80.65 CM.) 40½ IN.
(102.87 CM.)
ENTRADAS DE
AGUA (ATRAS)
CONEXIÓN
ELECTRICOS
LINEA DE ALIMENTA-
TION DE GAS (ATRAS)

16
5
4
8
7
5
6
3
3PERNOS
SEPARADORES
ABRAZADORES EN
FORMA DE "P"
DESEMBALAJE
1. Utilizando las cuatro esquineras de embarque de la caja de cartón (dos a cada
lado), coloque cuidadosamente la secadora sobre el costado izquierdo y saque la
base de espuma de embarque.
Peso excesivo. Se necesitan dos o más personas
para mover la Lavadora.
2. Vuelva a colocar el centro de lavanderia en la posición vertical
3. Saque lo siguiente de la parte posterior de la lavadora:
4 pernos,
4 separadores amarillos de plástico,
3 abrazaderas metálicas en forma de "P".
4. Saque el panel de servicio de la
parte delantera de la lavadora.
5. Saque las 4 tuercas y las 6 arandelas
grandes que sujetan los 2 pernos
de expedición amarillos al tambor
y al base. Lavante el tambor y
saque los pernos (una cinta amarilla
se encuentre alrededor de las
piezas que deben estar sacadas).
Se debe de retirar estos pernos para
soltar el cabel de alimentación del
aro de expedición.
6. Saque el bloque grande de espuma
que se encuentra debajo del
tambor. Levante el tambor, incline
la base del bloque de espuma hacia
la parte posterior de la lavadora
hasta que se salga, y jálelo.
7. Saque y deseche la cinta amarillo y
la etiqueta de la partre delantera
de la lavadora.
8. Vuelva a colocar el panel de servico
y los tornillos.
9. Con cuidado, mueva el centro de
lavanderia a cuatro pies (1,22 m)
de su ubicación definitiva para la
instalación final.
NOTA: En caso de que la lavadora tiene
que estar transportada en el futuro, es
necesario que vuelva a instalar la
quincalla de la fijación de expedición
para empedir daños a la lavadora
durante la expedición.
INSTALACIÓN EN CASAS
MÓVILES
1. El tubo de escape de la secadora DEBEser
instalado hacia el exterior (El escape debe
colocarse en la parte exterior y no debajo
de la casa móvil.) Debe usarse ducto de
metalqueno sea combustible.El ducto de
metal debe tener cuatro pulgadas (10,16
cm)dediámetro y notener obstrucciones.
Es preferible usar ducto de metal que sea
rígido.
2. Si el tubo de escape de la secadora corre a
través del piso y el área debajo de la casa
móvil es cerrada, el ducto de escape DEBE
terminar fuera del recinto, con el extremo
final asegurado en contra de la estructura
de la casa móvil.
3. Alinstalar unasecadora degas enuna casa
móvil,hay queinstalaruna provisióndeaire
fresco suplementario. La provisión tiene
que ser más grande que dos veces el
espacio del escape de la secadora.
4. Vea las páginas 2 y 3 para otros requísitos
importantes de ventilación.
5. La instalación DEBE cumplir con las
estándares aplicables de la Manufactured
Home Construction & Safety Standard -
EstándaresdeSeguridadyConstrucción de
Casas Prefabricadas (Título 24 CFR - Parte
32-80 del Reglamento Federal) o cuando
dichos estándares no sean aplicables, se
deben complir con los estándares de la
American National Standard for Mobile
Homes (Estándares Nacionales
Americanas para Viviendas Móviles). En
Canadá se aplica el Estándar CSA Z240.
Esta secadora ha sido
diseñadaPARAUSODOMESTICOsolamente,
de acuerdo con la norma ANSI Z 21.5.1.
FOAM
SHIPPING
PAD
SHIPPING C
A
RTON CORNER POSTS
Esquineras de
embarque de la
caja de cartôn
Espuma
protectora de

17
INSTALACIÓN ELÉCTRICA
TODASloscentrolavandoriaELÉCTRICAS
Los siguientes requerimientos son
específicos para el funcionamiento correcto y seguro de su
secadora. El incumplimiento de estas instrucciones puede
causarprolongaciónexcesivadeltiempo desecado yriesgos
de incendio.
Este artefacto DEBE ser puesto a tierra de manera correcta. Si
la lavanderia no está debidamente puesta a tierra se puede
producir un choque eléctrico. Siga las instrucciones indicadas en
este manual para la puesta a tierra en forma correcta.
No use un cordón de extensión con esta lavanderia. Algunos
cordonesde extensiónnopuedensoportarla cantidadde corriente
eléctrica que utiliza esta secadora y pueden fundirse, creando un
peligro de choque eléctrico y/o incendio. Ubique la lavanderia
de manera que el cordón eléctrico llegue hasta el tomacorriente
que se va a usar, dejando un poco de holgura para el cordón.
Consultelos requerimientos deinstalación preliminaresindicados
en este manual para el cordón eléctrico que debe ser adquirido.
Sedebe instalar unanclajeaprobado por elU.L.para el cordón
eléctrico. Sino se utilizaun anclajepara sujetarelcordón eléctrico,
éste puede salirse de la lavanderia y cortarse con cualquier
movimiento, resultando en un choque eléctrico.
No utilice un tomacorriente con cables de aluminio con un
cordón y un enchufe de cobre (o viceversa). Se produce una
reacción química entre el cobre y el aluminio que puede causar
cortacircuitos. El cableado y tomacorriente apropiado es un
cordóneléctrico equipado conconductores decobrecon un
tomacorriente con conductores de cobre.
NOTA: Las lavanderia que operan con un suministro de energía
de 208 voltios usarán más tiempo de secado que aquellas que
operan con un suministro de energía de 240 voltios.
REQUERIMIENTOS PARA LA PUESTA A TIERRA
Centro de lavanderia ELÉCTRICAS No canadienses
La conexión indebida del conductor de puesta a
tierra del equipo puede ocasionar un riesgo de choque eléctrico.
Consulte con un electricista profesional si tiene alguna duda
respecto a la puesta a tierra correcta del artefacto.
Para una secadora puesta a tierra, con cordón eléctrico:
1. La lavanderia DEBE ser puesta a tierra. En caso de
malfuncionamiento o falla, la puesta a tierra reducirá el riesgo
de choque eléctrico proporcionando un trayecto de menor
resistencia a la corriente eléctrica.
2. Si su lavanderia está equipada con un cordón eléctrico que
poseeunconductor de puestaatierra del equipoy un enchufe
de puesta a tierra, dicho enchufe DEBE ser conectado a un
tomacorriente adecuado, debidamente instalado y puesto a
tierra de acuerdo con todos los códigos y reglamentos locales.
Si tiene alguna duda consulte a un electricista profesional.
Para una lavanderia conectada permanentemente:
1. La lavanderia DEBE ser conectada a un sistema de cableado
metálico permanente, puesto a tierra; o se debe instalar un
conductordepuesta atierradeequipo juntoconlosconductores
del circuito y conectarse al borne de puesta a tierra del equipo
o al cable del artefacto.
Centro de lavanderia ELÉCTRICAS canadienses
La conexión indebidadel conductor de puestaa tierra
delequipo puedeocasionar unriesgodechoqueeléctrico. Consulte
con un electricista profesional si tiene alguna duda respecto a la
puesta a tierra correcta del artefacto.
Para una lavanderia puesta a tierra, con cordón eléctrico:
1. La lavanderia DEBE ser puesta a tierra.En caso de
malfuncionamiento o falla, la puesta a tierra reducirá el riesgo
de choque eléctrico proporcionando un trayecto de menor
resistencia a la corriente eléctrica.
2. Sisu lavanderiaestáequipadaconun cordóneléctricoqueposee
un conductor de puesta a tierra del equipo y un enchufe de
puesta a tierra, dicho enchufe DEBE ser conectado a un
tomacorriente adecuado, debidamente instalado y puesto a
tierra de acuerdo con todos los códigos y reglamentos locales.
Si tiene alguna duda consulte a un electricista profesional.
TODOS los centros lavanderia a GAS
Esta lavenderia está equipada con un enchufe de tres espigas (de
puesta a tierra) para protección en contra de choques eléctricos y
debe ser conectada directamenta en un receptáculo para tres
espigas el cual debe estar puesto a tierra. No corte ni elimine la
espiga de puesta a tierra de este enchufe.

18
CENTRO DE LAVANDERIA ELÉCTRICAS
No CANADIENES
CABLE DE
PUESTA A
TIERRA
NEUTRAL
ROJO
NEGRO
BLANCO
TUERCA
ATORNILLE LA TUERCA
ESTAS ROSCAS
CONDUCTOR
VERDE DE
CORDÓN
ELÉCTRICO
TORNILLO
VERDE
DE PUESTA
A TIERRA BORNE PLATEADO
TABLERO DE
BORNES
CORDÓN
ELÉCTRICO
SOPORTE DE
MONTAJE DEL
ANCLAJE DE
CABLE
CONEXIÓNESELÉCTRICAS PARAUN SISTEMATETRAFILAR
1. Saque los tornillos que sujetan la cubierta de
acceso del tablero de bornes y el soporte de
montaje del anclaje de cable situado en la
esquina superior en la parte trasera de la
secadora.
2. Instale un anclaje de cable aprobado por el
U.L., en el orificio de entrada del cordón
eléctrico en el soporte de montaje. Luego
apriete la tuerca con los dedos solamente.
3. Desconecte elcable de puestaatierra neutral deltornilloverde
de puesta a tierra situado en la parte superior del tablero de
bornes.
4. Inserte un cordón eléctrico tetrafilar de 30 amp, NEMA 10-30
Tipo ST o SRDT, aprobado por el U.L., a través del anclaje de
cable.
5. Conecte el cable verde de puesta a tierra del cordón eléctrico
al gabinete mediante el tornillo verde de puesta a tierra.
6. Conecte el conductor blanco (neutro) del cordón eléctrico y el
cable de puesta a tierra del mazo de cables de la secadora al
borne plateado central del tablero de bornes.
7. Conecte los conductores rojo y negro del cordón eléctrico a los
bornes bronceados externos del tablero de bornes.
8. Apriete firmemente los tornillos del anclaje de cable contra el
cordóneléctrico.
9. Coloque nuevamente la cubierta del tablero de bornes.
CONEXIÓNES ELÉCTRICAS PARA
UN SISTEMA TRIFILAR
Centrodelavanderia ELÉCTRICASNo canadienses
1. Saquelostornillos quesujetanla cubierta de
acceso del tablero de bornes y el soporte de
montaje del anclaje del cordón, situado en
la esquina superior de la parte trasera de
secadora.
2. Instale un anclaje de cable aprobado por el U.L.,
en el orificio de entrada del cordón eléctrico en el soporte de
montaje. Luego apriete la tuerca con los dedos solamente.
3. Inserteun cordóneléctrico de30 amp,NEMA 10-30TipoSRDT,
aprobado por el U.L., a través del anclaje de cable.
4. Conecteel conductorneutrodel cordóneléctrico (cablecentral)
al borne central plateado del tablero de bornes. Apriete
firmemente el tornillo.
5. Conecte los dos conductores externos restantes del cordón
eléctricoalos bornesbronceadosexternosdeltablero debornes.
Apriete firmemente los tornillos.
6. Apriete firmemente los tornillos del anclaje de cable contra el
cordóneléctrico.
7. Coloque nuevamente la cubierta del tablero de bornes.
TORNILLO VERDE
DE PUESTA A
TIERRA
BORNE PLATEADO
CABLE DE
PUESTA A
TIERRA
NEUTR0

19
Atadura
de
alambre
6. Con cuidado, mueve el centro de lavanderia hasta su ubicación
definitivapara instalación final. Losrodillos enla parteposterior
de la base de la lavadora permiten el movimiento fácil en
instalaciones del armario o del alcove. Empuje suavemente
detrás en el gabinete de la lavadora. NOTA: Suavmente
empujar el gabinete del secador puede levantar el frente de la
lavadora sobre el 1/8"que contratará las piernas posteriores al
piso.
7. CONEXIÓN DEL GAS (Secadoras a gas solamente)
A. Saquelatapa de embarquede la tuberíadegas de la secadora
situada en la parte trasera.
NOTA: NO conecte la lavandería al suministro de propano,
sin primero instalar el juego de conversión a propano. El juego
de conversión a propano debe ser instalado por un técnico de
gas calificado.
B. Conecte una tubería semirígida de 1/2" (1,27 cm) D.I. o una
tuberíaaprobada, desdela líneade suministrode gasa latubería
de 3/8" (0,96 cm) ubicada en la parte trasera de la secadora.
Utilice un reductor de 1/2" (1,27 cm) a 3/8" (0,96 cm) para la
conexión. Aplique un sellador de roscas de uso aprobado,
resistente a la corrosión de los gases licuados, en todas las
uniones de la tubería.
C. Abra la válvula de cierre en la tubería de suministro de gas.
D. Pruebe todas las conexiones aplicando con una escobilla una
solución jabonosa.
NUNCAUTILICEUNALLAMAABIERTAPARADETECTARFUGAS
DEGAS.
8. Forme una "U" en el extremo del tubo de drenage co el tubo
señalando hacia el drenaje. Coloque el extremo formado del
tubo de drenaje en lavadero or una tubería vertical y fíjelo con
su sujetacables incluido en el paquete.
AEN
INSTALACION
La nivelación del ruido y de la vibración excesivos de la
lavadora puede ser prevenida correctamente nivelando la
lavadora.
1. Para la instalación derecha libre y con la lavadora en ella
está la posición final, pone un nivel encima de la lavadora.
Ajuste las piernas de nivelación así que la lavadora es, y
esquina-a-esquina estable de adelante hacia atrás y de
lado a lado llana. Presione abajo en esquinas y lados
alternos y siéntase para el movimiento más leve. Ajuste la
pierna apropiada así que la arandela es SÓLIDA en el piso
en las cuatro piernas. Guarde la extensión de nivelación de
la pierna en un mínimo para el mejor funcionamiento de la
lavadora.
NOTA: La extensión de la pierna no estar encima
(1) pulgada para prevenir la vibración excesiva.
2. Deje correr un poco de agua de las llaves de agua caliente
y fría para pilgar las lîneas y eliminar las particulas que pued
en obstriur las rejillas de las vàlvulas de agua.
3. Examine los tubos de entrada de agua para asegurarse de
que las arandelas de caucho estén instaladas en cada
extremo.
4. Conecte con cuidado los tubos de entrada a la vàlvula de
agua (en el lado izquierdo de la lavadora), apriete a mano y
luego apriete 2/3 de vuelta con unos alicates.
NO ESTROPEE LAS ROSCAS NI APRIETE
ESTAS CONEXIONES EXCESIVAMENTE.
5. Determine cuàl de las llaves de agua es la de agua CALIENTE
y conecte con cuidado el tubo inferior de entrada a la llave
de agua CALIENTE, apriete a mano y luego apriete 2/3 de
vuelta con unos alicates. Conecte con cuidado el tubo superior
de entrada a la llave de agua FRIA, apriete a mano y luege
apriete 2/3 vuelta con unos alicates.
NO ESTROPEE LAS ROSCAS NI APRIETE
ESTAS CONEXIONES EXCESIVAMENTE.
Abra la llave del agua y compuebe que no haya fugas en
ningu de las dos conexiones.

20
9. Saque los dos (2) tornillos que sujen el panel de acceso
delantero de la secadora al gabinete de la secadora. Lev-
ante el panel hasta que las lengüetas se desenganchen del
gabinet saque el panel y colóquelo a un lado.
10.Conecte el ducto de escape al sistema de escape exterior.
Utilice cinta para obturar todas las uniones.
11. Vuelva a instalar el panel de acceso delantero de la seadora.
12.Conecteel cordóneléctrico aun tomacorrientepuestoatierra.
NOTA: Asegúrese de que la corriente esté desconectada en
el disyuntor/caja de fusibles, antes de conectar el cordón
eléctrico en el tomacorriente.
13.Conecte la corriente en el disyuntor/caja de fusibles.
Antes de poner en funcionamiento la
secadora,asegúrese de queno hayamaterialescombustibles,
gasolina y otros vapores inflamables cerca de la secadora.
Además asegúrese de que no haya nada (tal como cajas,
ropas, etc.) que obstruya el flujo del aire de combustión y
ventilación.
14. Haga funcionar la secadora durante un ciclo completo para
comprobar su buen funcionamiento.
NOTA: En las secadoras a gas, antes de encender el
quemador es necesario purgar el aire de la tubería del gas. Si
el quemador no enciende dentro de 45 segundos, cuando
la secadora se enciende por primera vez, el interruptor de
seguridad apagará el quemador. Si ésto sucede, gire el
contador de tiempo a la posición "OFF" (apagado) y espere
5 minutos antes de intentar encender la secadora
nuevamente.
Tornillos del
panle
de acceso
15.Si su lavandería no funciona, consulte la sección "Lista de
Control de Averías" que se encuentra en su Manual del
Usuario, antes de llamar para obtener servicio.
16.Conserve estas instrucciones cerca de la secadora para
referencia futura.
NOTA: Dentro de la consola de la secadora o debajo del
panel superior se encuentra un diagrama del cableado.
PIEZAS DE RECAMBIO
Sinecesita obtenerpiezas derecambio parasu secadora,póngase
en contacto con el distribuidor donde compró su secadora.
Cuando se reparan los controles, marque todos
loscablescon etiquetasantesde desconectarlos. Cualquiererror
decableado puedecausaruna operacióninadecuada ypeligrosa.
Asegúresede que lasecadora funcioneadecuadamentedespués
de repararla.
Destruya la caja de cartón, las bolsas de
plástico y la banda metálica después de haber desempacado el
centro de lavandería. Los niños pueden ponerse a jugar con
ellos. Las cajas de cartón cubiertas con alfombras, colchas o
pedazos de plástico pueden convertirse en cámaras sin aire y
causar asfixia. Elimine todos los materiales poniéndolos en la
basura o fuera del alcance de los niños.
Las instrucciones incluidas en este
manual y en el resto de la documentación que se entrega con la
lavandería no pueden cubrir todas las situaciones o condiciones
posibles que puedan presentarse. Por lo tanto, se DEBEN seguir
prácticas seguras y tener cuidado cuando se instala cualquier
artefacto doméstico.
Se obtiene el màximo de beneficios y resultados cuando
todas las instrucciones de seguridad y de funcionamiento
son comprendidasy puestasen pràcticadeforma rutinaria
cada vez que se lava la ropa.
