Frigidaire FFEF3056TW User manual

1
30" (762 mm) ELECTRIC RANGE INSTALLATION INSTRUCTIONS
(For 4 Wire, 60 Hz. Systems)
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
P/N 316259203 REV C (1409)
Clearances and Dimensions
1. Provide adequate clearances between the range and adjacent combustible surfaces.
2. Location—Check location where the range will be installed. Check for proper electrical supply, and the stability
of the oor.
3. Dimensions that are shown must be used. Given dimensions provide minimum clearance. Contact surface must
be solid and level.
*30" (762 mm) MINIMUM CLEARANCE BETWEEN THETOP OF THE COOKING SURFACE AND THE BOTTOM OFAN UNPROTECTED
WOOD OR METAL CABINET; OR 24" (610 mm) MINIMUM WHEN BOTTOM OF WOOD OR METAL CABINET IS PROTECTED BY NOT
LESS THAN 1/4" (6 mm) FLAME RETARDANT MILLBOARD COVERED WITH NOT LESS THAN NO. 28 MSG SHEET STEEL, 0.015"
(0.4 mm) STAINLESS STEEL, 0.024" (0.6 mm) ALUMINUM OR 0.020" (0.5 mm) COPPER. 0" (0 mm) CLEARANCE IS THE MINIMUM FOR
THE REAR OF THE RANGE. FOLLOW ALL DIMENSION REQUIREMENTS PROVIDED ABOVE TO PREVENT PROPERTY DAMAGE,
POTENTIAL FIRE HAZARD, AND INCORRECT COUNTERTOP AND CABINET CUTS.
TO ELIMINATE THE RISK OF BURNS OR FIRE BY REACHING OVER HEATED SURFACE UNITS, CABINET STORAGE SPACE
LOCATED ABOVE THE SURFACE UNITS SHOULD BE AVOIDED. IF CABINET STORAGE IS TO BE PROVIDED, THE RISK CAN
BE REDUCED BY INSTALLING A RANGE HOOD THAT PROJECTS HORIZONTALLY A MINIMUM OF 5" (127 mm) BEYOND THE
BOTTOM OF THE CABINETS.
English - Pages 1-4
Français - Pages 5-8
FRONT
VIEW
Minimum to wall
on either side of
range above
36’’ (914 mm)
height.
SIDE
VIEW
1”
(25 mm)
36”
(914 mm)
30”
(762 mm)
Minimum
30”
(762 mm)
18”
(457 mm)
Minimum to
cabinets on
either side of
range.
13”
330 mm
Maximum depth
for cabinets
above range top.
0” (0 mm) clearance below cooking top and at rear of range.
30”
(762 mm)
RANGE
OVERALL
DIMENSIONS
30”
(762 mm)
25- 3/4”
(654 mm)
48”
(1219 mm)
Maximum
49”
(1245 mm)
Maximum
Door Open
29- 7/8”
(759 mm)
36 1/8”
Centerline of
range
All dimensions for electrical outlet location
are maximum.
Dashed cubed area
shows where the electrical outlet must be
installed
for flush to the wall installation.
25”
635 mm
11”
(279 mm)
22”
(559 mm)
Wall
Edge
2-5/8” (67 mm) for models
equipped with warmer drawers
3-1/2” (89 mm) for models
equipped with storage drawers
6”
(152 mm)
(3 mm)
(940 mm)

2
30" (762 mm) ELECTRIC RANGE INSTALLATION INSTRUCTIONS
(For 4 Wire, 60 Hz. Systems)
IMPORTANT SAFETY
INSTRUCTIONS
If the information in this manual is not followed
exactly, a fire or electrical shock may result causing property
damage, personal injury or death.
Tip Over Hazard
Range
leveling leg Anti-tip
bracket
• A child or adult can tip the
range and be killed.
• Verify the anti-tip device has
been installed to floor or wall.
• Ensure the anti-tip device is re-engaged to floor
or wall when the range is moved.
• Do not operate the range without the anti-tip
device in place and engaged.
• Failure to follow these instructions can result in
death or serious burns to children and adults.
To check if the anti-tip bracket is installed properly, use
both arms to grasp the rear edge of the range back.
Carefully attempt to tilt range forward. When properly
installed, the range should not tilt forward.
Refer to the anti-tip bracket installation instructions
supplied with your range for proper installation.
Important Notes to the Installer
1. Read all instructions contained in these installation
instructions before installing range.
2. Remove all packing material from theoven compartments
before connecting the gas and electrical supply to the
range.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the consumer.
Important Note to the Consumer
Keep these instructions with your owner's guide for future
reference.
• As when using any appliance generating heat, there are
certain safety precautions you should follow. These are
listed in the Use & Care Manual, read it carefully.
• Be sure your range is installed and grounded properly
by a qualied installer or service technician.
• Make sure the wall coverings around the range can
withstand the heat generated by the range.
• To eliminate the need to reach over the surface elements,
cabinet storage space above the elements should be
avoided.
Before Starting
Tools You May Need
For leveling legs and Anti-Tip Bracket:
• Adjustable wrench or channel lock pliers
• 5/16" (21 mm) Nutdriver or Flat Head Screwdriver
• Electric Drill & 1/8" (3 mm) Diameter Drill Bit (Masonry
Drill Bit if installing in concrete)
For electrical supply connection:
• 1/4" (6 mm) & 3/8" (10 mm) Socket driver or Nutdriver
Additional Materials You May Need
• Copper Electrical Wiring & Metal Conduit (for hard wiring)
Normal Installation Steps
1. Anti-Tip Bracket Installation Instructions
Important Safety Warning
To reduce the risk of tipping of the range, the range should
be secured to the oor by properly installed anti-tip bracket
and screws packed with the range. Failure to install the
anti-tip bracket will allow the range to tip over if excessive
weight is placed on an open door or if a child climbs upon
it. Serious injury might result from spilled hot liquids or from
the range itself.
If range is ever moved to a different location, the anti-tip
brackets must also be moved and installed with the range.
Instructions are provided for installation in wood or cement
fastened to either the oor or wall. When installed to the
wall, make sure that screws completely penetrate dry wall
and are secured in wood or metal. When fastening to the
oor or wall, be sure that screws do not penetrate electrical
wiring or plumbing.
A. Locate the Bracket Using the Template - (Bracket may
be located on either the left or right side of the range. Use
the information below to locate the bracket if template is
not available). Mark the oor or wall where left or right
side of the range will be located. If rear of range is against
the wall or no further than 1-1/4" (32 mm) from wall when
installed, you may use the wall or oor mount method. If
molding is installed and does not allow the bracket to t
ush against the wall, remove molding or mount bracket
to the oor. For wall mount, locate the bracket by placing
the back edge of the template against the rear wall and
the side edge of template on the mark made referencing
the side of the range. Place bracket on top of template
and mark location of the screw holes in wall. If rear of
range is further than 1-1/4" (32 mm) from the wall when
installed, attach bracket to the oor. For oor mount,
locate the bracket by placing back edge of the template
where the rear of the range will be located. Mark the

3
30" (762 mm) ELECTRIC RANGE INSTALLATION INSTRUCTIONS
(For 4 Wire, 60 Hz. Systems)
location of the screw holes, shown in template.
B. Drill Pilot Holes and Fasten Bracket - Drill a 1/8" (3 mm)
pilot hole where screws are to be located. If bracket is to
be mounted to the wall, drill pilot hole at an approximate
20° downward angle. If bracket is to be mounted to
masonry or ceramic oors, drill a 5/32" (4 mm) pilot hole
1-3/4" (44 mm) deep. The screws provided may be used
in wood or concrete material. Use a 5/16" (8 mm) nut-
driver or at head screwdriver to secure the bracket in
place.
C. Leveland Position Range - Level range by adjusting the
(4) leveling legswith awrench. Note:Aminimum clearance
of 1/8" (3 mm) is required between the bottom of the
range and the leveling leg to allow room for the bracket.
Use a spirit level to check your adjustments. Slide range
back into position. Visually check that rear leveling leg
is inserted into and fully secured by the Anti-Tip Bracket
by removing lower panel or storage drawer. For models
with a warmer drawer or broiler compartment, grasp the
top rear edge of the range and carefully attempt to tilt it
forward.
2. Electrical Connection Requirements
Avoid re hazard or electrical shock. Failure
to follow this warning may casue serious injury, re, or death.
Plug the range power cable (4 conductors) into a 4 conductor
range outlet. Outlet must be properly grounded and in
accordance with the CanadianElectrical Code (CSAStandard
(C22.1 Part 1 -- latest edition) -- and any local electrical code
requirements.
Locate outlet 6" (152 mm) above the oor in the wall behind
the range.
Grounding Instructions
For personal safety, this appliancemust beproperly grounded.
For maximum safety, the power cord must be plugged into an
electrical outlet that is correct voltage, is correctly polarized
and properly grounded in accordance with local codes.
It is the personal responsibilty of the consumer to have the
appropiate outlet with the correct, properly grounded wall
receptacle installed by a qualied electrician.
240V grounded
wall receptacle
Power supply
cord with 4-prong
grounding plug
(32 mm)
(32 mm)
(17 mm)

4
30" (762 mm) ELECTRIC RANGE INSTALLATION INSTRUCTIONS
(For 4 Wire, 60 Hz. Systems)
Model and Serial Number
Location
The serial plate is located on the right-hand surface of the
oven front frame at the storage or warmer drawer; or the
lower panel area.
When ordering parts for or making inquires about your range,
always be sure to include the model and serial numbers and
a lot number or letter from the serial plate on your range.
Your serial plate also tells you the Kilowatt rating (power
requirements) and Voltage ratings
Care, Cleaning and Maintenance
Refer to the Use & Care Manual for cleaning instructions.
If removingtherange isnecessaryforcleaningormaintenance,
disconnect the electricalpower supply. If the electrical supply is
inaccessible, lift the unit slightly at the front and pull out away
from the wall. Pull only as far as necessary to disconnect the
electrical supply. Finish removing the unit for servicing and
cleaning. Reinstall in reverse order making sure to level the
range and check electrical connections. See pages 2 and 3
for proper anchoring instructions.
Before You Call for Service
Read the "Before You Call" and operating instruction sections
inyour Use & Care Manual. It may save you time and expense.
The list includes common occurrences that are not the result
of defective workmanship or materials in this appliance.
Refer to the warranty in your Use & Care Manual for our
toll-free service number and address. Please call or write if
you have inquiries about your range product and/or need to
order parts.

NOTICE D’INSTALLATION POUR CUISINIÈRE ÉLECTRIQUE DE 762mm (30")
(pour les systèmes 60 Hz à 4 fils)
5
L'INSTALLATION ET L'ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ
IMPORTANT: À CONSERVER POUR CONSULTATION PAR L'INSPECTEUR EN ÉLECTRICITÉ.
LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR CONSULTATION FUTURE.
Dimensions et espaces libres
1. Laissez des espaces libres adéquats entre la cuisinière et les surfaces combustibles adjacentes.
2. Localisation—Vériez l'endroit où la cuisinière sera installée. Assurez vous que les alimentations d'électricité
sont adéquates et que le plancher est solide.
3. Les distances indiquées doivent être appliquées. Les distances données sont minimales. La surface de support
doit être solide et au niveau.
*762 mm (30") MINIMUM D’ESPACE LIBRE DOIVENT ÊTRE LAISSÉS ENTRE LA PARTIE SUPÉRIEURE DE LA SURFACE DE
CUISSON ET LE DESSOUS D’UNEARMOIRE DE BOIS OU DE MÉTAL NON PROTÉGÉ; OU UN MINIMUM DE 610 mm (24") LORSQUE
LE DESSOUS DE L’ARMOIRE DE BOIS OU DE MÉTAL EST PROTÉGÉ PAR AU MOINS 6 mm (1/4") DE CELLODERME IGNIFUGE
RECOUVERT PAR UNE FEUILLE D’ACIER D’AU MOINS 28 DE JAUGE, D’ACIER INOXYDABLE DE 0.4 mm (0.015"), D’ALUMINIUM
DE 0.6 mm (0.024") OU DE CUIVRE DE 0.5 mm (0.020"). L’ESPACE LIBRE EST LE MINIMUM POUR L’ARRIÈRE DE LA CUISINIÈRE.
SUIVEZ TOUTES LES EXIGENCES DE DIMENSIONS FOURNIES CI-DESSUS AFIN D’ÉVITER LES DOMMAGES À LA PROPRIÉTÉ,
LES RISQUES D’INCENDIE AINSI QUE DES COUPES ERRONÉES D’ARMOIRES ET DE DESSUS DE COMPTOIR.
DES ARMOIRES D’ESPACE DE RANGEMENT SITUÉES AU-DESSUS DES UNITÉS DE SURFACE DEVRAIENT ÊTRE ÉVITÉES AFIN
D’ÉLIMINER LES RISQUES DE BRÛLURES OU D’INCENDIE EN TENDANT LA MAIN PAR-DESSUS LES UNITÉS DE SURFACE
CHAUDES. LE RISQUE PEUT ÊTRE RÉDUIT EN INSTALLANT UNE HOTTE DE CUISINIÈRE QUI DÉPASSE HORIZONTALEMENT
D’AU MOINS 127mm (5") LE DESSOUS DES ARMOIRES SI DES ARMOIRES D’ESPACE DE RANGEMENT SONT INSTALLÉES.
VUE DE
FACE
Espace minimum
aux côtés de la
cuisinière, au
dessus de 914 mm
(36”)
PROFIL
36”
(914 mm)
Distance min.
des armoires de
chaque côte de
la cuisinière
Profondeur max. des
armoires au dessus
de la cuisinière
Aucun espace requis sous la surface de
cuisson et à l’arrière de la cuisinière.
DIMENSION HORS
TOUT DE LA
CUISINIÈRE
49”
(1245 mm)
Maximum
Porte ouverte
36 1/8”
Ligne de
Centre de la
cuisinière
Toutes les dimensions de
l’emplacement de la sortie électrique
sont maximales
La région de la boîte pointillée montre la
localisation de la sortie électrique pour
une installation contre le mur
Mur
67mm (2-5/8”) pour les modèles
équipés avec tiroirs chauffants
89mm (3-1/2”) pour les modèles
équipés avec des tiroirs de
stockage
30”
(762 mm)
Minimum
30”
(762 mm)
18”
(457 mm)
1”
(25 mm)
13”
(330 mm)
25”
(635 mm)
30”
(762 mm)
30”
(762 mm)
25- 3/4”
(654 mm)
(940 mm) (3 mm)
48”
(1219 mm)
Maximum
29- 7/8”
(759 mm)
11”
(279 mm)
22”
(559 mm)
6”
(152 mm)
English - Pages 1-4
Français - Pages 5-8
P/N 316259203 REV C (1409)

NOTICE D’INSTALLATION POUR CUISINIÈRE ÉLECTRIQUE DE 762mm (30")
(pour les systèmes 60 Hz à 4 fils)
6

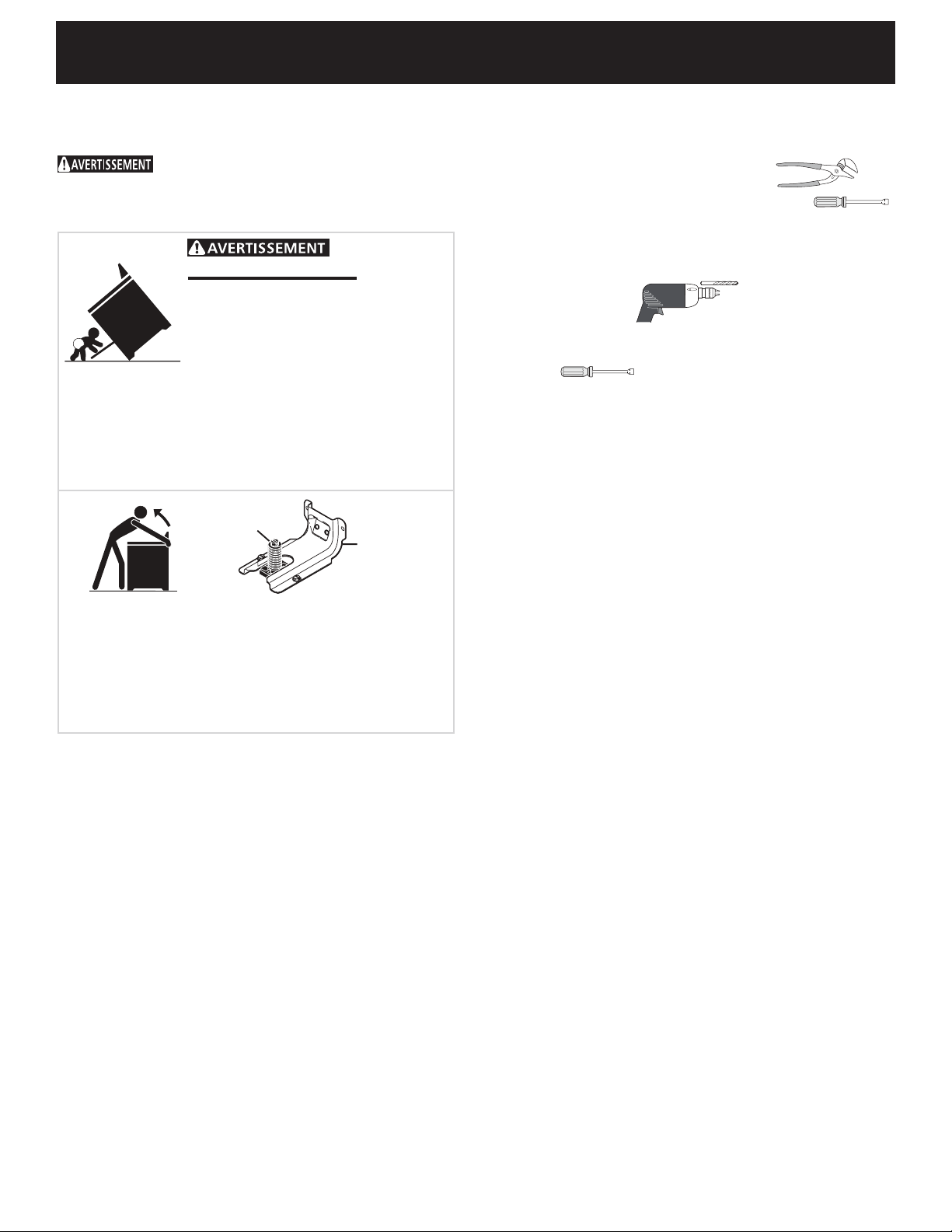

DIRECTIVES IMPORTANTES DE
SÉCURITÉ
Un feu ou une électrocution peut survenir et être
la cause de dommages à la propriété, de blessures ou entraîner la
mort si les instructions de ce manuel ne sont pas suivies à la lettre.
Notes importantes à l’installateur
1. Lisez toutes les instructions contenues dans cette notice
d’installation avant d’installer la cuisinière.
2. Retirez tout matériau d’empaquetage des cavités du fourneau
avant d’alimenter la cuisinière en électricité.
3. Respectez tous les codes et ordonnances applicables.
4. Assurez-vous de laisser ces instructions au consommateur.
Note importante au consommateur
Conservez ces instructions avec votre guide du consommateur
pour consultation future.
• Il y a certaines précautionsde sécurité que vous devezrespecter
lorsque vous utilisez des appareils produisant de la chaleur.
Celles-ci sont inscrites dans lemanuel d’utilisation et d’entretien,
lisez-le soigneusement.
• Soyez certain que votre cuisinière est correctement installée et
mise à la terre par un installateur ou un technicien de service
qualié.
• Assurez-vous que les revêtements muraux autours de la
cuisinière peuvent endurer la chaleur produite par la cuisinière.
• Les armoires de rangement au-dessusde la cuisinière devraient
être évitées an d’éliminer le besoin de tendre la main au-dessus
des éléments chauffants.
Avant de commencer
Outils dont vous aurez besoin
Pour les pattes de mise à niveau et le support de contrerenversement
• Clé réglable ou pince multiprise ordinaire
• Tourne-écrou de 8 mm (5/16") ou tournevis plat
• Perceuse électrique et mèche de perceuse de 3 mm (1/8")
de diamètre. (mèche pour la maçonnerie de 4 mm (5/32") si
vous installez dans le béton).
Pour le raccordement de l’alimentation électrique :
• Des tourne-écrous ou douilles de 6 mm (1/4") et 10 mm
(3/8" )
Matériel supplémentaire dont vous aurez besoin
• Filage électrique de cuivreet conduit métallique (pour connexion
sans prise).
Étapes normales d’installation
1. Instructions de montage du support de contre-
renversement
La cuisinière doit être xée au plancher par l’installation adéquate
de vis et de support de contre-renversement empaquetés avec la
cuisinière an de réduire le risque de renversement de celle-ci.
La cuisinière peut s’incliner si un poids excessif est placé sur une
porte ouverte ou si un enfant monte sur la porte, si vous négligez
d’installer le support de contre-renversement. Des blessures
sérieuses peuvent résulter de liquides brûlants renversés ou par
la cuisinière elle-même.
Le support de contre-renversement doit aussi être déplacé et installé
avec la cuisinière si celle-ci est relocalisée.
Des instructions sont fournies pour une installation sur du bois ou
du ciment, xée soit au plancher ou au mur. Assurez-vous que les
vis pénètrent complètement la cloison du mur et qu’elles sont bien
ancrées dans le bois ou le métal, lorsque l’installation est faite au
mur. Assurez-vous que les vis ne traversent pas la plomberie ou
des ls électriques durant la xation au plancher ou au mur.
A. Situez le support en utilisant le gabarit- (Le support peut être
localisé à gaucheou à droite de lacuisinière. Utilisez l’information
donnée ci-après pour situer le support si le gabarit n’est pas
disponible.) Marquez le plancher ou le mur à l’endroit où le côté
gauche ou droit de la cuisinière sera situé. Vous pouvez utiliser
la méthode de montage au mur ou au plancher si l’arrière de la
cuisinière est appuyé au mur ou pas plus éloigné du mur que
32 mm (1 1/4") après installation. Enlevez la moulure ou xez
le support au plancher si une moulure est installée et ne permet
pas au support de s’appuyer fermement sur le mur. Pour un
montage contre le mur, situez le support en plaçant la partie
arrière du gabarit contre le mur arrière et le bord du gabarit sur
la marque faite qui identie le côté de la cuisinière. Placez le
support par-dessus le gabarit et identiez l’emplacement des
trous des vis dans le mur. Fixez le support au plancher si l’arrière
de la cuisinière est plus éloigné que 32 mm (1 1/4") du mur
après l’installation. Situez le support en plaçant la partie arrière
du gabarit à l’endroit où l’arrière de la cuisinière sera localisé
Risque de basculement
• Un enfant ou un adulte peut faire
basculer la cuisinière et en décéder.
• Vérifiez que le dispositif anti-renverse-
ment a été fixé au plancher ou au mur.
• Assurez-vous d’enclencher le dispositif anti-renversement
lorsque la cuisinière est déplacée sur le plancher ou contre le
mur.
• Ne faites pas fonctionner la cuisinière si le dispositif anti-ren-
versement n’est pas en place et enclenché.
• Le non-respect de ces instructions peut causer des blessures
fatales ou de graves brûlures aux enfants et aux adultes.
Pied de mise à
niveau de la
cuisinière Support anti-
renversement
Pour vérifier si le support anti-renversement est correctement installé,
attrapez le bord arrière de la cuisinière à deux mains. et essayez
doucement de faire basculer la cuisinière vers l’avant. Lorsque le
support est correctement installé, la cuisinière ne doit pas basculer
vers l’avant.
Reportez-vous aux instructions d’installation du support anti-ren-
versement fournies avec la cuisinière pour vous assurer que
l’installation est effectuée de façon appropriée.

NOTICE D’INSTALLATION POUR CUISINIÈRE ÉLECTRIQUE DE 762mm (30")
(pour les systèmes 60 Hz à 4 fils)
7
pour un montage sur le plancher. Marquez l’emplacement des
trous des vis indiqués sur le gabarit.
B. Percez les trous d’alignement et fixez le support -
Percez un trou de 3 mm (1/8") aux endroits où les vis seront
localisées. Percez un trou d’alignement à un angle descendant
d’approximativement 20º si le support doit être installé sur le
mur. Percez un trou d’alignement de 4 mm (5/32") par 44 mm
(1-3/4") de profondeur si le support doit être installé dans la
maçonnerie ou des planchers de céramique. Les vis fournies
peuvent être utilisées dans le bois ou des matériaux en béton.
Utilisez un serre écrou ou un tournevis plat an de xer le
support en place.
C. Mise en placeet à niveaude la cuisinière -Mettez la cuisinière
à niveau en ajustant les (4) pattes de mise à niveau à l’aide
d’une clé à molette. Note : Un espacement minimum de 3 mm
(1/8") est NOTICE D’INSTALLATION POUR CUISINIÈRE
ÉLECTRIQUE DE 762mm (30") (pour les systèmes 60 Hzà 3 ou
4 ls)requis entre le bas de la cuisinière et la patte d’ajustement
an de permettre un espace pour le support. Utilisez un niveau
à bulle pour vérier vos ajustements. Glissez la cuisinière vers
sa position. Vériez visuellement que la patte de mise à niveau
arrière est complètement insérée et xée dans le support de
contre-renversement en retirant le panneau inférieur ou le
tiroir de rangement. Saisissez la partie supérieure arrière de
la cuisinière et essayez prudemment de la faire basculer vers
l’avant, pour les modèles possédant un tiroir-réchaud ou une
rôtisserie.
(32 mm)
(32 mm)
2. Exigences du raccordement électrique
Évitez tout risque d’incendie ou de choc
électrique. Ne passuivre cet avertissement peut causerdes blessures
graves, un incendie ou la mort.
Branchez le cable électrique de cuisinière à une sortie de fourneau
de 4 conducteurs. La sortie doit être correctement fondue et selon
canadien électrique le code (Pièce C22.1 1, la dernière édition
standard de CSA) - et toutes conditions électriques locales de code.
Localisez la sortie 152 mm (6") au-dessus du plancher dans le
mur derrière le fourneau.
Instructions de mise à la terre
Pour des raisons de sécurité personnelle, cet appareil doit être
correctement mis à la terre. Pour une sécurité maximale, le
cordon d’alimentation de l’appareil doit être branché à une prise
électrique qui a la bonne tension, qui est correctement polarisée
et qui est mise à la terre conformément aux codes locaux.
Il est de la responsabilité du consommateur de faire installer par
un électricien qualié une prise murale appropriée correctement
mise à la terre.
Côté de
la cuisinière
Glissez la
cuisinère
en place
SUPPORT ANTI-
RENVERSEMENT
11/16”
(17 mm)
Prise murale
mise à la terre de
240V
Cordon
d’alimentation
muni d’une prise
électrique de 4
broches mise à
la terre
GABARIT
SUPPORT ANTI-
RENVERSEMENT
SUPPORT ANTI-
RENVERSEMENT

NOTICE D’INSTALLATION POUR CUISINIÈRE ÉLECTRIQUE DE 762mm (30")
(pour les systèmes 60 Hz à 4 fils)
8
Emplacement du no. de modèle /
no. de série
La plaque signalétique est localisée sur la surface à droite
du devant du cadre du fourneau, à la partie inférieure du
panneau derrière le devant du tiroir réchaudou de rangement.
Assurez vous de toujours fournir le no. de modèle et de série
ainsi que le no. de lot ou lettre sur la plaque d'identication
de votre cuisinière lorsque vous commandez des pièces ou
demandez de l'information concernant votre cuisinière
Votre plaque signalétique vous indique aussi la capacité en
Kilowatts (exigence de puissance) et la tension nominale.
Soins, nettoyage et entretien
Pour les instruction de nettoyage, référez vous à votre Guide
d'utilisation et d'entretien.
Débranchez l’alimentation de puissance électrique s’il est
nécessaire de déplacez la cuisinière pour le nettoyage ou
l’entretien. Soulevez légèrement l’appareil à l’avant et tirez an
de l’éloigner du mur si l’accès à l’alimentation électrique est
inaccessible. N’éloignez du mur quede la distance nécessaire
pour débrancher l’alimentation électrique. Finissez de
déplacer l’appareil pour l’entretien et lenettoyage. Réinstallez
en ordre inverse en vous assurant de mettre la cuisinière à
niveau et vériez les raccordements électriques. Voyez les
pages 2 et 3 pour les instructions correctes d’ancrage.
Avant que vous ne fassiez un
appel de service
Lisez "Avant d'appeler" et les sections de notices d'opération
de votre Guide d'utilisation et d'entretien, ils peuvent vous
sauver temps et argent. Ils comprennent des occurrences
qui ne parviennent pas de défaut de matériau ou de main-
d'œuvre dans cet appareil.
Pour connaître notre no. de téléphone sans frais et notre
adresse, référez vous à la garantie dans votre Guide
d'utilisation et d'entretien. Si vous avez des questions
concernant votre cuisinière et/ou devez commander des
pièces de rechange n'hésitez pas à nous téléphoner ou à
nous écrire
Emplacement de la plaque signalétique
Ouvrez le tiroir-réchaud ou de rangement
ou enlevez le panneau inférieur
(sur certains modèles)
