FS UMC-GA1SC1T-SM-FX User manual

V1.0
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide

UNMANAGED ETHERNET MEDIA CONVERTER
UNMANAGED ETHERNET MEDIENKONVERTER
CONVERTISSEUR DE MÉDIA ETHERNET NON GÉRÉ
󵥌

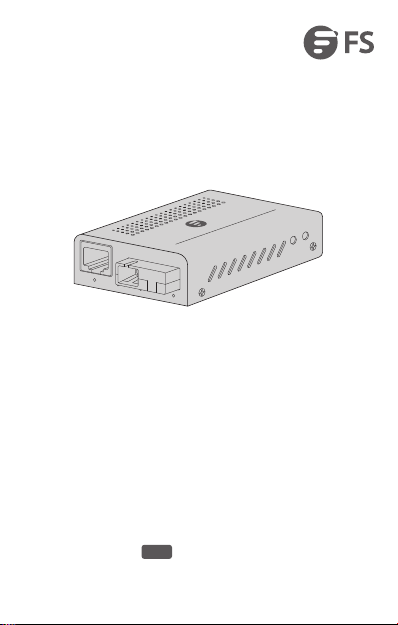

UMC-GA1SC1T-SM-FX
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

EN 1

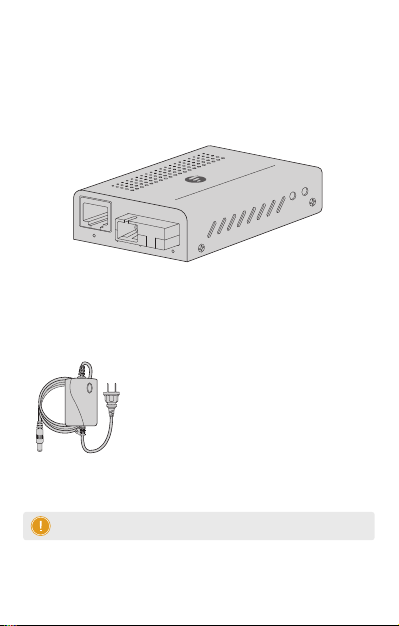

Accessory
Introduction
Thank you for choosing the Unmanaged Ethernet Media
Converter. This guide is designed to familiarize you with the
layout of the media converter and describes how to deploy it in
your network.
Power Adapter x1
NOTE: The accessory may vary from illustration, please prevail in kind.
UMC-GA1SC1T-SM-FX
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

Hardware Overview
2 EN
Front Panel Ports
Ports
RJ45
SC
Description
10/100/1000Base-T RJ45 port for Ethernet connection
SC port for duplex SC single mode or multimode
ber connection
SPD PWRFX/LNK
TP/LNK
RJ45 SC
Front Panel LEDs
SPD PWRFX/LNK
TP/LNK
TP/LNK SPD FX/LNK PWR

EN 3
LEDs
TP/LNK
SPD
FX/LNK
PWR
State
Green
Blinking Green
Description
The link through the TP port is
successfully established.
The TP port is actively sending or
receiving data.
O
Green
The TP port link is down.
The TP port is operating at
1000Mbps.
O
Green
The TP port is operating at 10M/
100Mbps.
The link through the ber port is
successfully established.
Blinking Green
O
The ber port is actively sending or
receiving data.
The ber port link is down.
Green The device is powered on.
Rear Panel
DC
5-12V
DC Power Socket

4 EN
NOTE: 1. LFP (Link Fault Pass Through) Function: If enabled, when a
device is connected to the converter and the TP/ber line loses the
link, the converter's ber will disconnect the link of transmit.
2. ALS (Automatic Laser Shutdown) Function: If enabled, the output
power of the SFP transmitter will be automatically shut down in case of
ber break.
3. FX Reset: If enabled, when the FX link is down, the power will shut
down, but a few seconds later the power will restart automatically.
No.
1
2
3
4
Function
LFP Function
State
OFF
Description
Disable
ALS Function
ON Enable
FX Reset
OFF Disable
FX Speed Set
ON Enable
OFF Disable
ON Enable
OFF FX 1000M
ON FX 100M/1000M

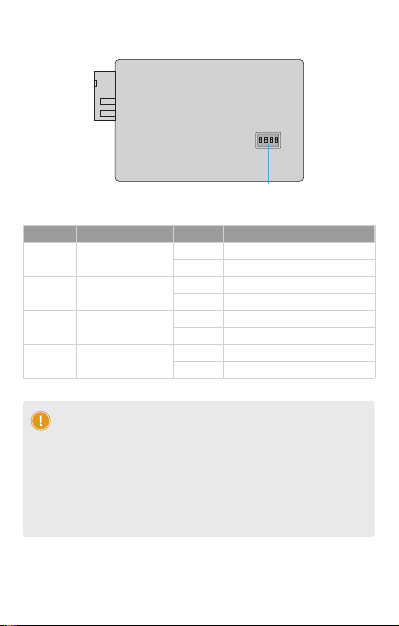

Bottom Panel
ON
1 2 3 4
KE
DIP Switch

EN 5
Place the converter on a at and secure desk.
Mounting the Converter
Desk Mounting
Installation Requirement
Do not operate it in an area that exceeds an ambient temperature
of 50°C.
The installation site should be well-ventilated.
Be sure that the converter is level and stable to avoid any hazardous
conditions.
Do not install the equipment in a dusty environment.
The installation site must be free from leaking or dripping water,
heavy dew, and humidity.
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

6 EN

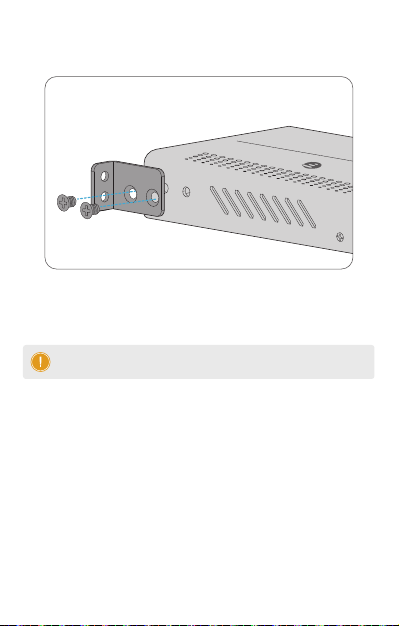

1. Install the mounting brackets on the left rear side of the
converter with two screws.
Rack Mounting (Used with MFMC-12DP 12 Slots Mini
Media Converter Chassis)
NOTE: Please purchase the MFMC-12DP 12 Slots Mini Media
Converter Chassis on fs.com
10/100/1000BASE-T to 100/1000BASE-X
UMC-GA1SC1T-SM-FX
Unmanaged Single Mode Gigabit Ethernet Media Converter

EN 7

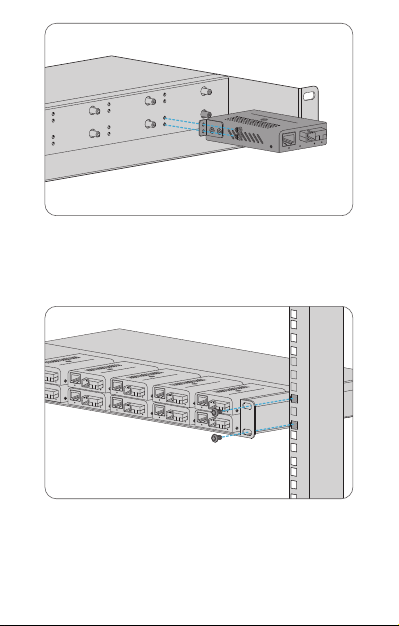

2. Install the converters onto the chassis in sequence (rst install
the lower level, then the upper level). Each converter can be xed
tightly in the chassis by two screws.
3. Place the chassis into the rack. Align the brackets of the chasis
to the side holes on the rack and secure the chassis to the rack
with screws.
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto100/1000BASE-X
UnmanagedSingleMode Gigabit Ethernet Media Converter
SPD
FX/LNK
PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK
10/100/1000BASE-T to 100/1000BASE-X
UMC-GA1SC1T-SM-FX
Unmanaged Single Mode Gigabit Ethernet Media Converter

8 EN
Connecting the RJ45 Port
1. Connect a network cable to the RJ45 port of the converter.
2. Connect the other end of the network cable to the network
device (switch, PC, router, etc.).
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter
S3900-24T4S
1 2 3 4 5 6 7 8 9 10 11 12
13 14

EN 9
Connecting the SC Port
NOTE: The converter is installed with the transceiver with SC
connector as default.
Connect one end of a ber optic cable to the SC port and the other
end to the ber network. TX and RX must be paired at both ends.
14 15 16 17 18 19 20 21 22 23
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

10 EN
Connecting the Power
Desk Mounting: Connect one end of the power adapter to the
converter and the other end to the power source. Then verify that
the power LED lights up.
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter
DC
5-12V
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

EN 11
Troubleshooting
Rack Mounting: Connect the chassis power cord to the chassis
and turn on the power switch on the back of the chassis. Then
verify that the power LED lights up.
The per Port LED Is Not Lit
Check the cable connection of the converter.
Performance Is Bad
Check the speed duplex mode of the partner device. The
converter usually runs in auto-negotiation mode. If the partner is
set to half duplex, the performance will be poor.
Per Port LED Is Lit, but the Trac Is Irregular
Check that the attached device is not set to dedicate full duplex.
Some devices use a physical or software switch to change duplex
modes. Auto-negotiation may not recognize this type of full-duplex
setting.
INPUT: AC 100-240V 50/60HZ
FUSE:3.15A
FAN
ON
OFF
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto100/1000BASE-X
UnmanagedSingleMode Gigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto100/1000BASE-X
UnmanagedSingleMode Gigabit Ethernet Media Converter

12 EN
The Media Converter Doesn’t Connect to the Network
Check per port LED on the converter. Make sure the cable is
installed properly. Make sure the cable is the right type. Turn o
the power. After a while, turn on the power again.
Online Resources
Download https://www.fs.com/products_support.html
Help Center https://www.fs.com/service/fs_support.html
Contact Us https://www.fs.com/contact_us.html
Product Warranty
FS ensures our customers that for any damage or faulty items due
to our workmanship, we will oer a free return within 30 days from
the day you receive your goods. This excludes any custom-made
items or tailored solutions.
Warranty: The product enjoys a 2-year limited warranty against
defects in materials or workmanship. For more details about the
warranty, please check at
https://www.fs.com/policies/warranty.html
2
Return: If you want to return the item(s), information on
how to return can be found at
https://www.fs.com/policies/day_return_policy.html

DE 13
Zubehör
Einführung
Vielen Dank, dass Sie sich für den Unmanaged Ethernet
Medienkonverter entschieden haben. Diese Anleitung soll Sie mit
dem Aufbau des Medienkonverters vertraut machen und
beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen.
Netzteil x1
HINWEIS: Das Zubehör kann von der Abbildung abweichen, bitte
haben Sie Verständnis dafür.
UMC-GA1SC1T-SM-FX
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

Hardware-Übersicht
14 DE
Ports an der Vorderseite
Ports
RJ45
SC
Beschreibung
10/100/1000Base-T RJ45-Port für die Ethernet-
Verbindung
SC-Port für Duplex SC Singlemode- oder Multimode-
Glasfaseranschluss
SPD PWRFX/LNK
TP/LNK
RJ45 SC
LEDs an der Vorderseite
SPD PWRFX/LNK
TP/LNK
TP/LNK SPD FX/LNK PWR

DE 15
LEDs
TP/LNK
SPD
FX/LNK
PWR
Status
Grün
Blinkt grün
Beschreibung
Die Verbindung über den TP-Port wurde
erfolgreich hergestellt.
Der TP-Port überträgt oder empfängt
aktiv Daten.
Aus
Grün
Die TP-Port-Verbindung ist ausgefallen.
Der TP-Port arbeitet mit 1000 Mbps.
Aus
Grün
Der TP-Port arbeitet mit 10M/100 Mbps.
Die Verbindung über den Glasfaser-
Port wurde erfolgreich hergestellt.
Blinkt grün
Aus
Der Glasfaser-Port überträgt oder
empfängt aktiv Daten.
Die Glasfaser-Port-Verbindung ist
ausgefallen.
Grün Das Gerät ist eingeschaltet.
Hinterseite
DC
5-12V
DC-Stromanschluss

16 DE
Nr.
1
2
3
4
Funktion
LFP-Funktion
Status
AUS
Beschreibung
Deaktivieren
ALS-Funktion
EIN Aktivieren
FX-Reset
AUS Deaktivieren
FX-Geschwindigkeit
seinstellung
EIN Aktivieren
AUS Deaktivieren
EIN Aktivieren
AUS FX 1000M
EIN FX 100M/1000M

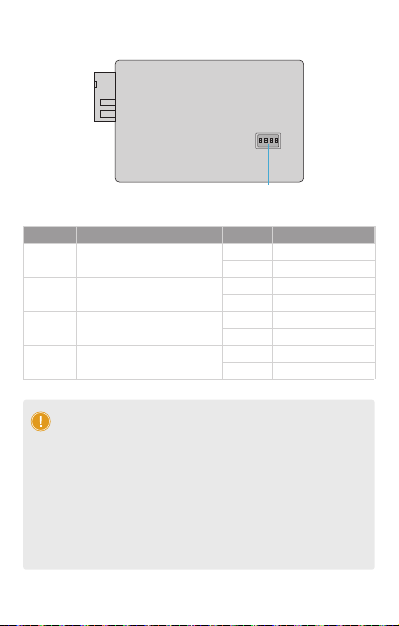

Unterseite (DIP-Schalter)
ON
1 2 3 4
KE
DIP-Schalter
HINWEIS: 1. LFP (Link Fault Pass Through) Funktion: Wenn diese
Funktion aktiviert ist, unterbricht die Faser des Konverters die
Verbindung, wenn ein Gerät an den Konverter angeschlossen ist und
die TP/Faserleitung die Verbindung verliert.
2. ALS (Automatic Laser Shutdown) Funktion: Wenn diese Funktion
aktiviert ist, wird die Ausgangsleistung des SFP-Senders im Falle eines
Faserbruchs automatisch abgeschaltet.
3. FX-Reset: Wenn diese Funktion aktiviert ist, wird bei einem Ausfall
der FX-Verbindung der Strom abgeschaltet, aber einige Sekunden
später wird der Strom automatisch wieder eingeschaltet.

DE 17
Stellen Sie den Konverter auf einen ebenen und sicheren Tisch.
Montage des Konverters
Tisch-Montage
Installationsanforderungen
Betreiben Sie das Gerät nicht in einem Bereich, in dem die
Umgebungstemperatur 50 °C übersteigt.
Der Aufstellungsort muss gut belüftet sein.
Achten Sie darauf, dass der Konverter eben und stabil steht, um
gefährliche Situationen zu vermeiden.
Installieren Sie das Gerät nicht in einer staubigen Umgebung.
Der Aufstellungsort muss frei von austretendem oder tropfendem
Wasser, starkem Tau und Feuchtigkeit sein.
HINWEIS: 1. LFP (Link Fault Pass Through) Funktion: Wenn diese
Funktion aktiviert ist, unterbricht die Faser des Konverters die
Verbindung, wenn ein Gerät an den Konverter angeschlossen ist und
die TP/Faserleitung die Verbindung verliert.
2. ALS (Automatic Laser Shutdown) Funktion: Wenn diese Funktion
aktiviert ist, wird die Ausgangsleistung des SFP-Senders im Falle eines
Faserbruchs automatisch abgeschaltet.
3. FX-Reset: Wenn diese Funktion aktiviert ist, wird bei einem Ausfall
der FX-Verbindung der Strom abgeschaltet, aber einige Sekunden
später wird der Strom automatisch wieder eingeschaltet.
SPD FX/LNK PWR
TP/LNK
UMC-GA1SC1T-SM-FX
10/100/1000BASE-T to 100/1000BASE-X
Unmanaged Single Mode Gigabit Ethernet Media Converter

18 DE
1. Montieren Sie die Montagewinkel mit zwei Schrauben an der
linken Rückseite des Konverters.
Rack-Montage (Beispiel anhand des MFMC-12DP 12
Slots Mini-Medienkonverter-Chassis)
HINWEIS: Das MFMC-12DP 12 Slots Mini-Medienkonverter-Chassis
ist auf fs.com erwerblich.
10/100/1000BASE-T to 100/1000BASE-X
UMC-GA1SC1T-SM-FX
Unmanaged Single Mode Gigabit Ethernet Media Converter

DE 19
2. Montieren Sie die Konverter nacheinander auf das Chassis
(zuerst die untere Ebene, dann die obere Ebene). Jeder Konverter
kann mit zwei Schrauben fest im Chassis xiert werden.
3. Setzen Sie das Chassis in das Rack ein. Richten Sie die
Montagewinkel des Chassis an den seitlichen Löchern des Racks
aus und befestigen Sie das Chassis mit Schrauben am Rack.
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto 100/1000BASE-X
UnmanagedSingle ModeGigabit Ethernet Media Converter
SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK
SPD FX/LNK PWR
TP/LNK
10/100/1000BASE-T to 100/1000BASE-X
UMC-GA1SC1T-SM-FX
Unmanaged Single Mode Gigabit Ethernet Media Converter
UMC-GA1SC1T-SM-FX
10/100/1000BASE-Tto100/1000BASE-X
UnmanagedSingleMode Gigabit Ethernet Media Converter
SPD
FX/LNK
PWR
TP/LNK
