INHOUD
Technische gegevens 01.
Veiligheidswaarschuwingen 02.
Algemene Veiligheidswaarschuwingen 02.
Elektrische veiligheid 04.
Veiligheid rond het koelmiddel R290 06.
Maximaal effect gebruik 07.
Beschrijving 08.
Installatie 09.
Werking 10.
Werking met afstandsbediening 13.
Waterafvoer 16.
Veiligheid 18.
Schoonmaak en onderhoud 18.
Probleemoplossing 20.
Recycling 21.
Lees voor gebruik deze handleiding zorgvuldig en geheel
door. Installeer, gebruik of bewaar het apparaat niet in
een ruimte kleiner dan 9,6 m².
Dit apparaat gebruikt een brandbaar koelmiddel. Als het
koelmiddel lekt en blootgesteld wordt aan een externe
ontstekingsbron bestaat er brandgevaar!

1
TECHNISCHE GEGEVENS
Koelcapaciteit 9000 BTU (2600 Watt)
Max. stroomverbruik 950 Watt
Luchtverplaatsing max. 380m³/uur
Aansluitspanning 220-240V~50Hz
Geluidsniveau Geluidsvermogensniveau 65 dB(A)
Geluidsdrukniveau (high-low) 54 dB(A)
Koelvloeistof R290/200g
Isolatieklasse IPX0
Werktemperatuur 17-35°C
Netto gewicht 24,5kg
Afmetingen 36,7 x 35,3 x 68,4 cm
Model Fuave ACB09C02

2
VEILIGHEIDSWAARSCHUWINGEN
Lees alle veiligheidsinstructies en andere instructies. Het niet naleven van
alle instructies kan letsel of materiele schade veroorzaken.
Algemene veiligheidswaarschuwingen
• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
• Een mobiele airconditioner heeft lucht nodig om de warmte naar buiten
te kunnen afvoeren! Gebruik daarom een mobiele airconditioner nooit
in een luchtdichte ruimte. Zorg altijd voor voldoende ventilatie. Zonder
voldoende ventilatie ontstaat er onderdruk in een luchtdichte ruimte
met een werkende mobiele airconditioner.
Onderdruk kan de veilige werking van geisers, afzuigkappen,
mechanische ventilatie systemen, ovens, open haarden, gaskachels
ontregelen. De afvoergassen, geuren e.d. die deze apparaten normaal
naar buiten afvoeren kunnen door onderdruk (deels) in de ruimte
terechtkomen.
• Installeer het apparaat volgens de installatie-instructies. Onjuiste
installatie kan waterlekkage, elektrische schokken, brand of schade aan
eigendommen veroorzaken.
• Gebruik alleen de meegeleverde accessoires en speciaal gereedschap
voor de installatie.
• Zorg er te allen tijde (ook tijdens
transport!) voor dat het apparaat
rechtop staat. Heeft het apparaat toch
(deels) horizontaal gelegen, wacht dan
2 uur voordat u het in gebruik neemt.
Die tijd heeft de compressor nodig om
zijn werk correct te doen.
• Zorg ervoor dat het apparaat op
een stevige, vlakke en horizontale
ondergrond staat.

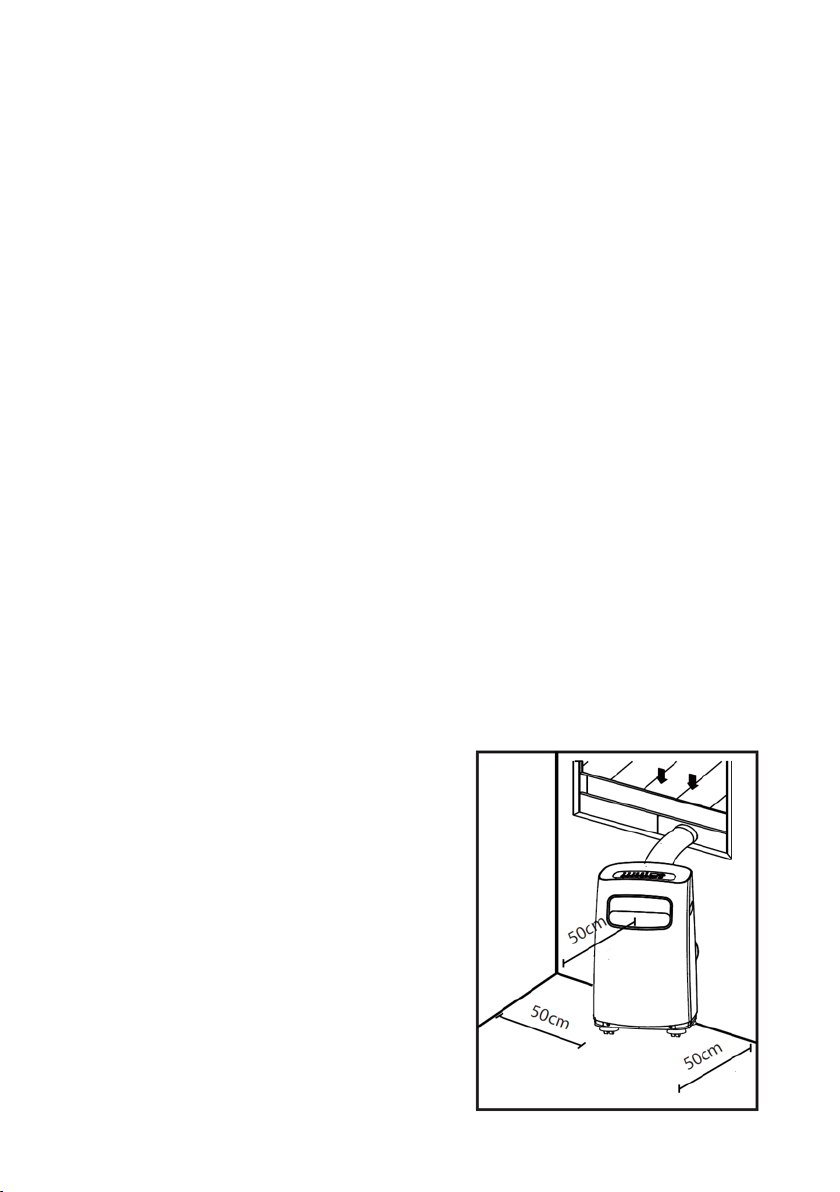

• Zorg ervoor dat het apparaat tijdens de
werking aan alle zijden minstens 50 cm
vrije ruimte heeft.

3
• Zorg ervoor dat stekker en stopcontact te allen tijde goed zichtbaar en
bereikbaar zijn.
• Plaats geen voorwerpen op het apparaat.
• Laat een werkend apparaat niet zonder toezicht achter, ook niet even!
• Gebruik het apparaat niet in de nabijheid (minimaal 1 meter afstand)
van licht ontvlambare of explosiegevoelige stoffen of brandstoffen.
Gebruik ook geen verf, reinigingssprays, anti-insectensprays e.d. op of
bij het apparaat; dat kan het plastic deformeren of elektrische schade
aanbrengen.
• Raak het apparaat niet aan met natte of vochtige handen. Gebruik het
apparaat ook niet op blote voeten.
• Gebruik het apparaat niet:
- dichtbij een vuurbron;
- dichtbij opspattende olie;
- bij direct zonlicht;
- bij spetterend water;
- in een badkamer of bij een zwembad.
• Het apparaat heeft wielen om het gemakkelijk te kunnen verplaatsen.
Plaats het apparaat niet op hoogpolig tapijt of rol het niet over
voorwerpen om kantelen te voorkomen.
• Blokkeer de roosters voor de inkomende en uitgaande luchtstromen
niet: ook niet gedeeltelijk.
• Dek het apparaat dus ook niet af: dit kan brand veroorzaken!
• Steek geen vingers of voorwerpen als pennen enz. door de roosters het
apparaat in. Waarschuw vooral kinderen van deze gevaren.
• Zorg ervoor dat de ventilator niet blokkeert.
• Op kinderen, handelingsonbekwame personen en huisdieren dient
toezicht te worden gehouden.
• Dit apparaat is geen speelgoed, kinderen mogen dus niet met het
apparaat spelen.

4
• Dit apparaat kan door kinderen van 8 jaar en ouder en personen
met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of
gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht
op hen wordt gehouden of wanneer zij instructies hebben ontvangen
aangaande het op veilige wijze gebruiken van het apparaat en
begrijpen welke gevaren eraan verbonden zijn.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder
toezicht worden uitgevoerd.
• Neem de stekker uit het stopcontact wanneer u vreemde geluiden
hoort, een vreemde geur ruikt, bij rook.
• Wordt het apparaat tijdens gebruik omgestoten, schakel dan het
apparaat uit en neem de stekker uit het stopcontact. Inspecteer het
apparaat nauwkeurig om er zeker van te zijn dat er geen schade is.
Neem contact op met uw leverancier of een erkend elektricien wanneer
u schade vermoed.
• Stel het apparaat niet in werking wanneer u beschadigingen
constateert aan apparaat, elektrokabel of stekker, of wanneer het
slecht functioneert, is gevallen of op andere wijze een storing vertoont.
Breng het complete apparaat terug naar uw leverancier of een erkend
elektricien voor controle en/of reparatie. Vraag altijd om originele
onderdelen.
• Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden
geopend en/of gerepareerd door daartoe bevoegde en gekwaliceerde
personen.
• Wanneer de waterafvoerpunten niet in gebruik zijn, houd de bovenste
en onderste rubberen afdichtingspluggen stevig op de plaats om
waterschade en verstikkingsgevaar te voorkomen.
Elektrische veiligheid
• Dit apparaat is alleen geschikt voor gebruik binnenshuis.
• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is
gemonteerd en geen andere aansluitingsvormen!

5
• Het apparaat dient volgens de landelijke bedradingsvoorschriften te
worden aangesloten.
• Controleer voor gebruik of het stopcontact dat u wilt gebruiken geaard
is, geen defecten vertoont en of de spanning op het stopcontact,
overeenkomt met die op het typeplaatje van het apparaat. Schade,
veroorzaakt door een foutieve spanning valt buiten de garantie!
• Als het apparaat niet wordt gebruikt, of als u het schoonmaakt, er
onderhoud aan uitvoert of het verplaatst, schakel het dan éérst uit
en neem vervolgens de stekker uit het stopcontact. Beweeg en/of
verplaats het apparaat altijd rustig!
• Ook wanneer u het apparaat in gebruik neemt geldt: éérst de stekker
in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de
bedieningsknop gebruiken!
• Gebruik het apparaat niet in een vochtige of natte omgeving, als
badkamer en wasruimte, niet in de buurt van een bad, douche of
zwembad en spetter geen water, olie of wat voor vloeistof dan ook op
of in het apparaat.
• Rol de elektrokabel van het apparaat volledig af voor u de stekker in
het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met
de hete delen van het apparaat in contact komt of anderszins heet kan
worden. Leid de elektrokabel niet onder tapijt door, bedek het niet
met matten, lopertjes o.i.d. en houd de kabel buiten de looproute.
Zorg ervoor dat er niet op getrapt wordt en er geen meubels op
worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind
het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact
komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de
elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de
elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie
beschadigen!
• Vermijd zoveel mogelijk het gebruik van verlengsnoeren. Is dit
onvermijdelijk, gebruik dan een snoer met voldoende capaciteit
(minimaal 3 x 1,5 mm²) en houd het buiten de looproute!
• Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen
verdeeldoos/ tafelcontactdoos e.d.

6
Veiligheid rond het koelmiddel R290
• Dit apparaat bevat het koelmiddel R290. R290 is een koelmiddel
conform de Europese richtlijnen. Perforeer het koelcircuit nooit, R290 is
brandbaar (GWP 3)!
• Gebruik voor het ontdooiproces en reinigen geen andere middelen dan
aanbevolen door de fabrikant.
• Dit apparaat dient te worden gebruikt en opgeslagen in een ruimte,
waarin zich geen bronnen van ontsteking bevinden, zoals open vuur of
werkende gas- en elektrische apparaten.
• Perforeer geen van de onderdelen van het koelcircuit en steek het
apparaat niet in brand.
• Als het apparaat is geïnstalleerd, werkt of wordt opgeslagen in een niet-
geventileerde ruimte dan dient u maatregelen te nemen ter voorkoming
van brand of explosie door weggelekt koelmiddel. Zorg dan dat er zich
geen enkele ontstekingsbron (als vuur, kachels, vonkende elektrisch
apparatuur, brandende sigaretten enz.) in dezelfde ruimte bevindt!
• Het apparaat moet zodanig worden opgeslagen dat mechanische
defecten worden voorkomen.
• Installeer, gebruik of bewaar het apparaat niet in een ruimte met een
vloeroppervlakte kleiner dan 9 m².
• R290 is geurloos, u zult lekkage dus niet ruiken!
• Verplaats het apparaat niet door aan de elektrokabel te trekken en
neem de stekker in de hand als u die uit het stopcontact wilt nemen.
• Trek niet aan, vervorm of wijzig de elektrokabel of dompel het onder
in water. Trekken of verkeerd gebruik van de elektrokabel leiden tot
schade aan het apparaat en een elektrische schok veroorzaken.
• Als de elektrokabel, stekker of het apparaat zelf beschadigd of stuk
is, dan wel storingen vertoont, gebruik hem dan niet of schakel hem
onmiddellijk uit en neem de stekker uit het stopcontact. Apparaat,
stekker en/of kabel dienen door een elektricien of een vergelijkbaar
gekwaliceerd persoon te worden gerepareerd/vervangen. Reparaties
door ondeskundigen doen de garantie vervallen en kunnen gevaarlijke
situaties veroorzaken!

7
• Personen die met een koelcircuit werken of daarop ingrijpen, dienen
in het bezit te zijn van de juiste certicering die afgegeven is door een
geaccrediteerde instantie en waarmee wordt verklaard dat de persoon
in kwestie competent is om koelmedia te hanteren in overeenstemming
met een speciale beoordeling die door de verenigingen van de sector
erkend is.
• De reparaties moeten uitgevoerd worden op grond van de
aanbevelingen van de fabrikant van het apparaat. Het onderhoud en
de reparaties die de assistentie van ander gekwaliceerd personeel
vereisen, moeten uitgevoerd worden onder toezicht van iemand die
gespecialiseerd is in het gebruik van ontvlambare koelmedia.
• Demontage en recycling van de airco moet worden uitgevoerd door
een gecerticeerde technicus.
Maximaal effect gebruik
Het maximale oppervlak dat deze airconditioner kan koelen is afhankelijk
van verschillende factoren. Factoren die ervoor zorgen dat de airconditioner
een kleinere ruimte kan koelen zijn bijvoorbeeld:
- Hoge buitentemperatuur
- Veel en/of grote ramen
- Plat dak
- Veel mensen in de ruimte
- Veel elektrische apparatuur in de ruimte
Wanneer deze factoren in mindere mate aanwezig zijn (z.g. lage
warmtelasten) kan de airconditioner een groter oppervlakte koelen dan
wanneer er deze factoren in meerdere mate aanwezig zijn (z.g. hoge
warmtelasten).

8

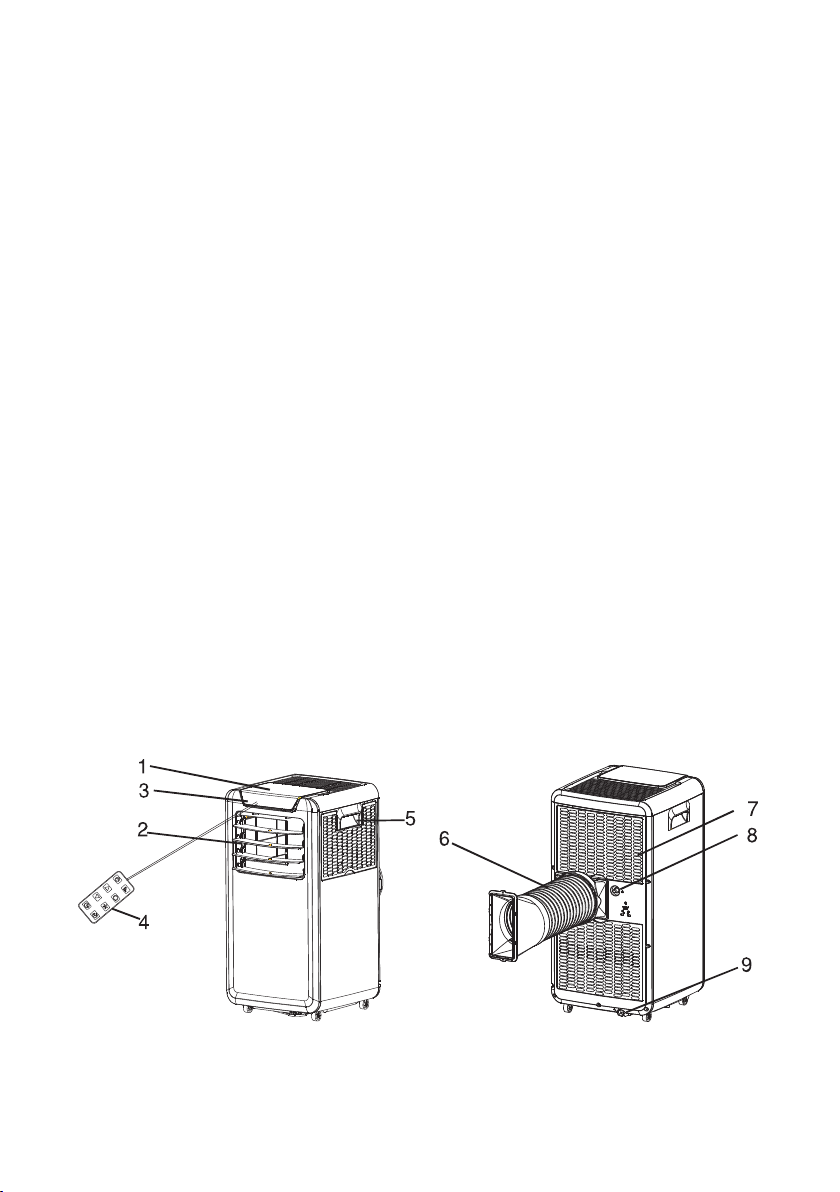

Beschrijving
1. Controlepaneel
2. Luchtuitlaat
3. Signaalontvanger afstandsbediening
4. Afstandsbediening
5. Handvat (beide zijden)
6. Warme luchtafvoerslang
7. Luchtinlaat
8. Aansluiting waterafvoerslang (ontvochtigen)
9. Handmatige waterdrainage
• Plaats het apparaat niet in de buurt van een warmtebron en niet in
direct zonlicht.
• Sluit ramen en deuren en houd gordijnen of luiken gesloten tijdens de
zonnigste uren van de dag.
• Houd de lters schoon.
• Temper temperatuur- en ventilatie-instellingen wanneer de ruimte de
gewenste condities heeft bereikt.

9
Installatie
De Fuave ACB09C02 is een mobiele airco die van kamer naar kamer
verplaatst kan worden.
• Verwijder al het verpakkingsmateriaal, houd het buiten bereik van
kinderen en zorg er daarbij voor dat het apparaat steeds rechtop
blijft staan.
• Controleer voor gebruik of alle toebehoren aanwezig zijn en of apparaat
en toebehoren geen beschadigingen vertonen. Neem een beschadigd
apparaat niet in gebruik maar ga er mee terug naar uw leverancier!
• Plaats het apparaat op een stevige, vlakke, droge en horizontale
ondergrond in de buurt van een stopcontact en afvoermogelijkheid
voor de warme lucht, bijv. een venster dat een stukje kan worden
geopend. Zorg ervoor dat het apparaat aan alle zijden minstens 50
cm vrije ruimte heeft en houd rekening met alle aanwijzingen uit de
veiligheidsinstructies.
• Om te koelen kunt u kiezen uit 3 mogelijkheden om de warme lucht
naar buiten te voeren.
• Opmerking: U kunt de afvoerslang ook zonder raamafdichting uit een
openstaand raam hangen; deze methode is evenwel minder effectief.
• Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt
opeenhoping van uitgestoten vochtige lucht, wat lekkage,
oververhitting of uitschakeling van de airco tot gevolg kan hebben.
• Waarschuwing! Gebruik uw airco niet voordat hij volgens de hierboven
beschreven instructies is geïnstalleerd!
• Waarschuwing! Zorg ervoor dat er geen water het apparaat kan
binnendringen!

10
• Waarschuwing! De lengte van de afvoerpijp is speciaal aangepast aan
de techniek van deze airco. Vervang hem dus niet door-, en verleng
hem niet met een eigen slang, want dat kan het functioneren van de
airco negatief beïnvloeden. De slang kan worden uitgerekt, maar om
een optimaal effect te bereiken dient u de lengte zo kort mogelijk te
houden.
• Denk wel aan uw inbraakpreventie! Het raam staat immers open bij
gebruik van de mobiele airconditioner.
• Controleer, vóór u uw airco in gebruik neemt:
• Of hij volgens de voorschriften en de veiligheidsinstructies is
geïnstalleerd.
• Of hij geen beschadigingen of gebreken vertoont.
• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het
typeplaatje van het apparaat staat (220-240V / 50Hz).
• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten.
Wanneer bovenstaande allemaal in orde is kunt u de stekker in
het stopcontact steken. U kunt uw airco in werking stellen via het
controlepaneel en de afstandsbediening.
Werking bediening controlepaneel:
Werking

11

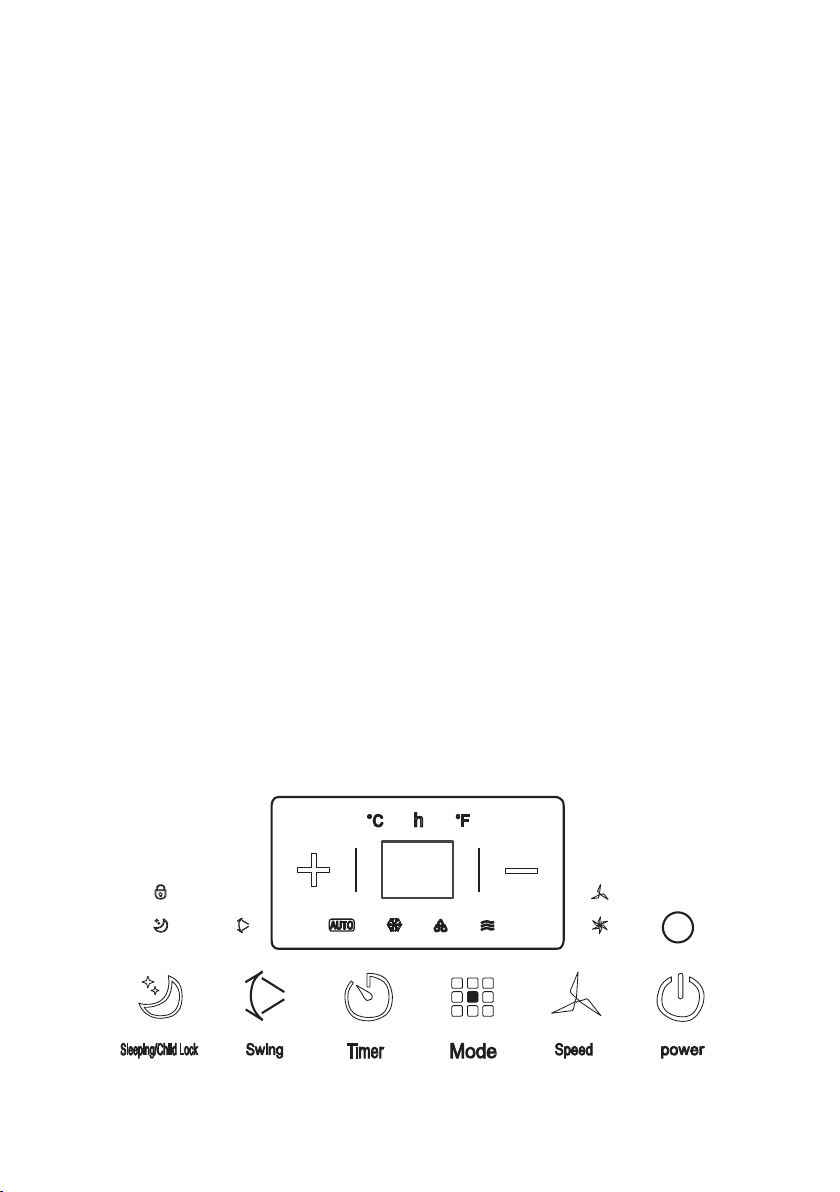

ON/OFF
Hiermee schakelt u de airco aan of uit.
Temperature
Hiermee kunt u de gewenste kamertemperatuur in stellen
in stappen van 1°C (17°C tot 30°C). Het besturingssysteem
kan zowel de temperatuur in °C als °F aangeven. Wanneer
de temperatuur in °F wordt aangegeven, druk dan
beide knoppen + en – voor 3 seconden gelijktijdig in om
de temperatuur weer in °C weer te geven.
Mode
Hiermee kiest u voor een bepaalde functie: koelen,
ventileren of drogen. Elke keer wanneer u de knop indrukt
wisselt de functie; het lampje op het controlepaneel toont
welke functie actief is. De ventilator wordt automatisch
ingesteld.
Timer
Hiermee kunt u een geplande uitschakeling instellen. Druk
op de + en - toets om de tijd per uur in te stellen.
Swing
Hiermee kunt u de automatische swing functie instellen. De
jaloezieën gaan automatisch op en neer binnen een hoek
van 120 graden. Druk nogmaals op de swing toets om de
automatische swing functie uit te schakelen.
Sleeping/Child lock
Hiermee kunt u de slaapmodus inschakelen. In de
slaapmodus is de ventilator ingesteld op de lage snelheid
en niet instelbaar. De ingestelde temperatuur zal na één uur
worden verhoogd met 1°C en na twee uur met 2°C. Na zes
uur zal de mobiele airco vanzelf uit gaan.
Houd de slaapmodus knop voor drie seconden ingedrukt
om het kinderslot in te stellen. Alle andere knoppen zijn nu
niet meer bedienbaar. Om de mobiele airco van het
kinderslot af te halen houdt u wederom de slaapmodus
knop voor 3 seconden ingedrukt. U kunt nu weer alle
functies en knoppen gebruiken.

12
Opmerking: wanneer een van de bovenstaande
storingen optreedt, schakel de airco uit en
controleer eventuele obstakels. Start de airco
opnieuw als de storing nog steeds aanwezig is,
schakel de airco uit en neem de stekker uit het
stopcontact. Neem contact op met uw
leverancier.
Koelen: Druk op de Mode toets tot het “Cool”
functielampje brandt, druk op de + en – toetsen om
de gewenste kamertemperatuur (17°C – 30°C) in
te stellen. Met de FAN SPEED knop op de
afstandsbediening kan de ventilatorsnelheid HIGH
(hoog) of LOW (laag) ingesteld worden.
Speed
Hiermee kunt u de gewenste snelheid instellen. Druk op
de toets om de lage of hoge snelheid te selecteren. Deze
functie is niet beschikbaar in de slaapstand en
ontvochtigingsmodus.
LED display geeft de ingestelde temperatuur van
de koelfunctie weer. Bij de functies drogen en ventileren
wordt de kamertemperatuur weergegeven. Ook geeft het
LED display de volgende fout- en veiligheidscodes weer.
Foutcodes:
E2 Temperatuursensor fout
E3 Condensator temperatuursensor fout
E4 Waarschuwing water vol
Waterreservoir is vol: Sluit de afvoerslang aan op de
onderste waterafvoerpunt en laat het verzamelde water,
weglopen, zie ook kopje waterafvoer. Wanneer deze
veiligheidscode zich herhaalt neem contact op met uw
leverancier.

13
Werking met de afstandsbediening
• Specicatie
Type afstandsbediening Infrarood
Soort batterij CR2025 3V
Transmissie afstand 5 meter
• Algemeen
- Gebruik de afstandsbediening binnen 8 meter verwijderd van
de airco. Richt op de ontvanger.
- Zorg ervoor dat er geen obstakels, zoals gordijnen, deuren of
dergelijke zich tussen de airco en de afstandsbediening bevinden.
- Verwijder de batterijen uit de afstandsbediening wanneer de airco
langere tijd niet wordt gebruikt.
- Let op: Wanneer de batterijen worden verwijderd, wist de
afstandsbediening alle programmering. Bij het plaatsen van nieuwe
batterijen moet de afstandsbediening opnieuw
geprogrammeerd worden.
- Houd de afstandsbediening uit de buurt van vloeistoffen.
- Bescherm de afstandsbediening tegen hoge temperaturen en
blootstelling aan straling.
- Houd de afstandsbediening uit direct zonlicht.
- Houd de afstandsbediening uit de buurt van andere
elektrische apparaten.
Ventileren: Druk op de Mode toets tot het “Fan”
functielampje brandt. Met de FAN SPEED knop op de
afstandsbediening kan de ventilatorsnelheid HIGH
(hoog) of LOW (laag) ingesteld worden. De
temperatuur kan niet worden ingesteld.
Ontvochtigen: Druk op de Mode toets tot het “Dry”
functielampje brandt. De ventilatorsnelheid en
temperatuur kan niet worden ingesteld. De ventilator
start automatisch op LOW (laag) snelheid. Zie kopje
Waterafvoer.

14

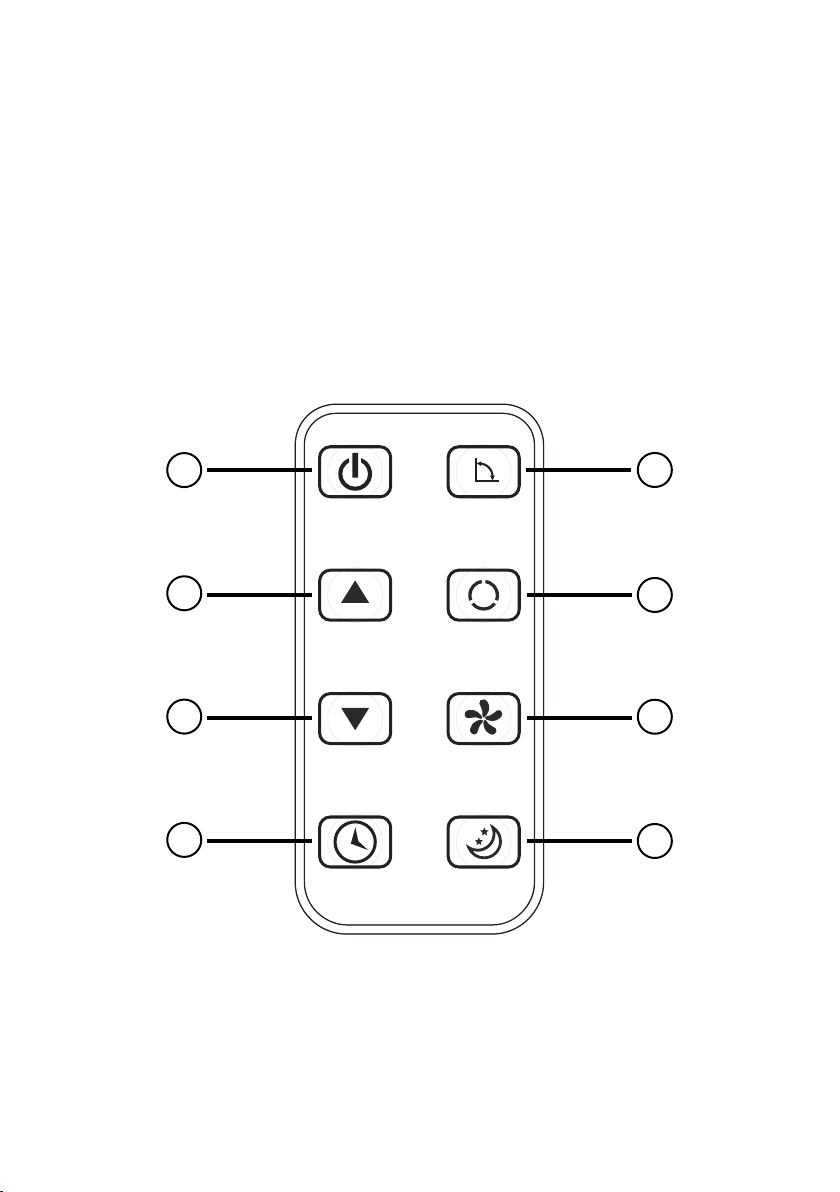

1. Aan/Uit toets
2. Temperatuur hoger toets
3. Temperatuur lager toets
4. Timerfunctie aan/uitzetten
5. Swing toets
6. Mode selecteren
7. Ventilatorsnelheid
8. Nachtstand aan/uitzetten
1.
2.
3.
4.
5.
6.
7.
8.

15
Overige functies
> Auto-herstart
Als de airco vanwege een stroomstoring onverwachts uitschakelt, dan
wordt de vorige functie instelling automatisch opnieuw gestart wanneer de
stroomstoring is opgelost.
> Aanpassing
De luchtstroom kan automatisch worden aangepast door de jaloezieën
handmatig in de gewenste positie zetten. Houdt de jaloezieën volledig
geopend tijdens gebruik. Plaats geen zware voorwerpen of iets anders op
de jaloezieën, dit veroorzaakt schade aan de airco.

16
> Power Management
Wanneer bij koelen de omgevingstemperatuur lager is de ingestelde
temperatuur zal na bepaalde tijd de airco automatisch in de
energiebesparende functie werken. De compressor slaat af en de ventilator
gaat op LOW (laag) werken. Wanneer de omgevingstemperatuur weer
hoger is dan de ingestelde temperatuur gaan de compressor en ventilator
weer normaal werken, de energiebesparende functie wordt dan
weer uitgeschakeld.
Opmerking: Wanneer u koelt of ontvochtigt, wacht dan altijd 3 minuten na
het in- of uitschakelen voordat u de airco opnieuw in- of uitschakelt.
Deze tijd heeft de compressor nodig om te herstellen.
Waterafvoer

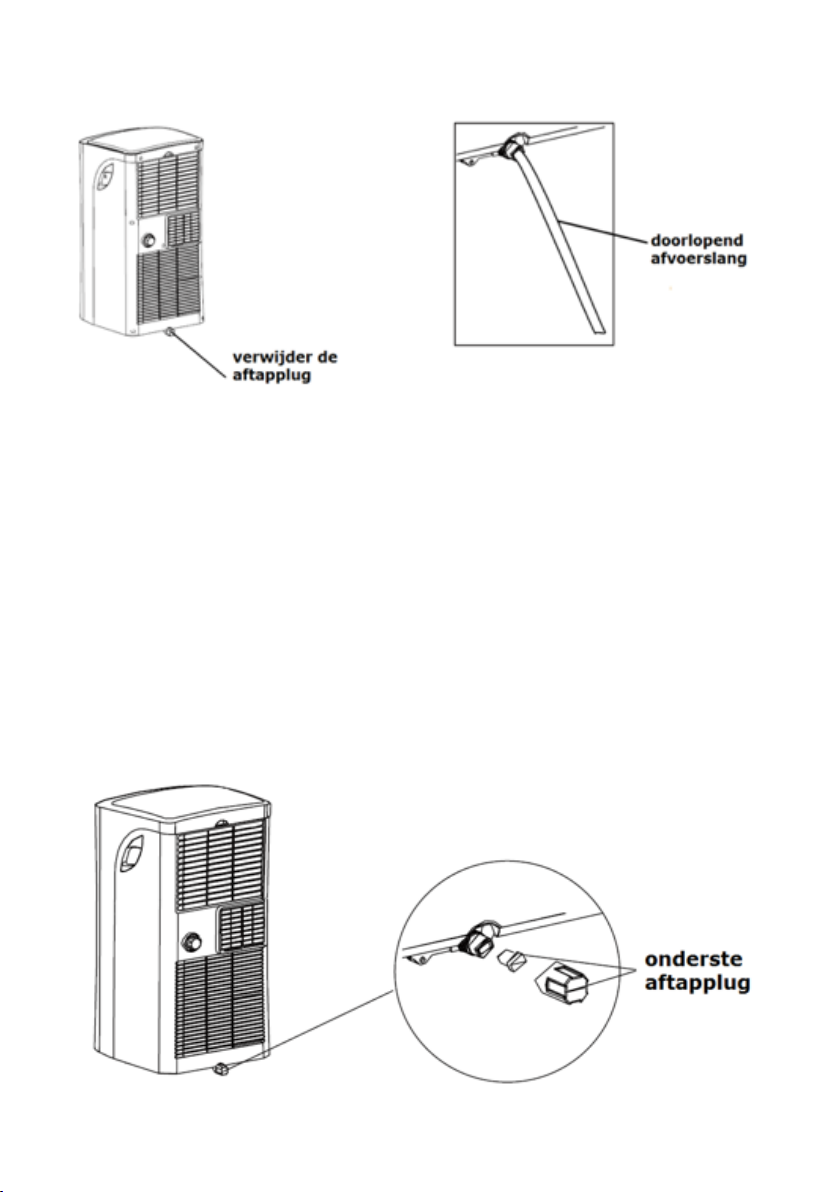

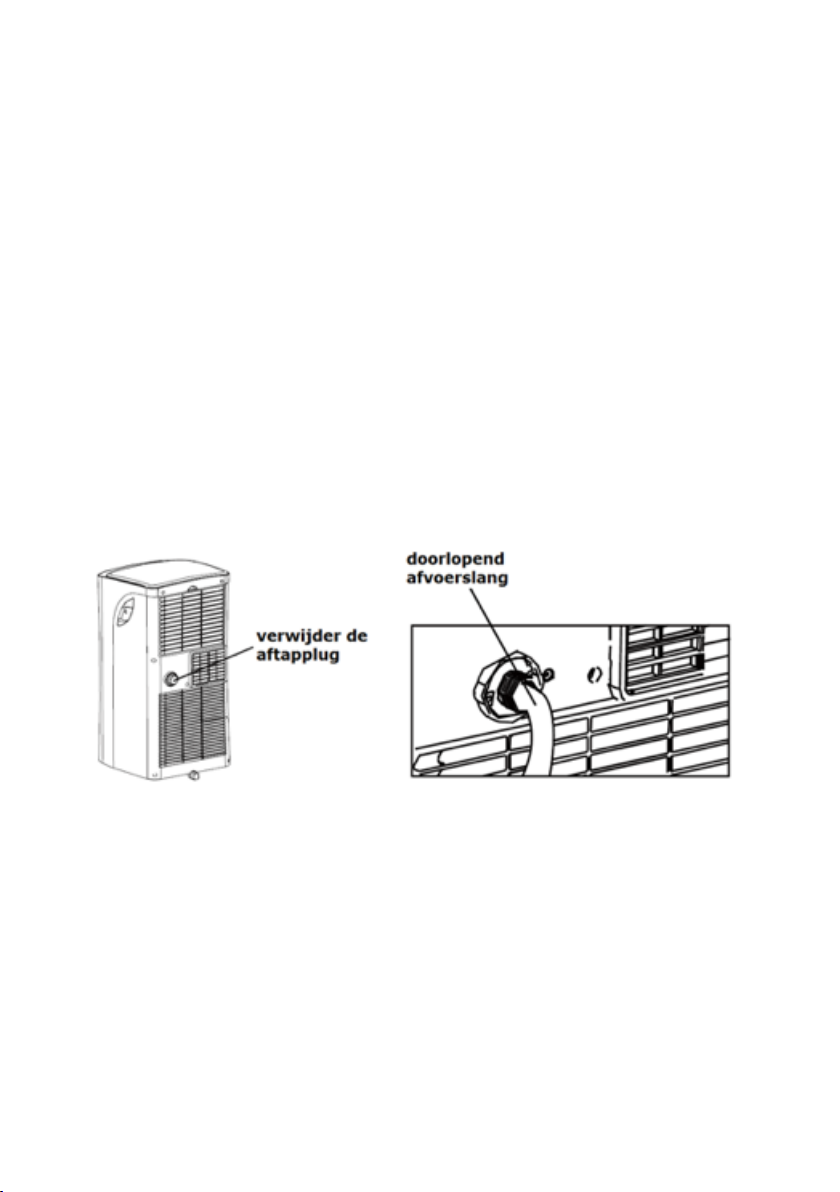

1. Tijdens het ontvochtigen
Bij het ontvochtigen wordt meer water aan de lucht onttrokken. Verwijder
daarom de aftapplug en sluit tijdens het ontvochtigen een afvoerslang
op de waterafvoeraansluiting (10) aan en leid deze naar lager gelegen
waterafvoer.
Zorg ervoor dat de slang goed vastzit zodat het niet kan lekken. Richt de
slang op de afvoer en zorg ervoor dat er geen knikken in de slang komen
waardoor het water stopt met stromen. Als de slang niet meer wordt
gebruikt plaats dan de aftapplug en knop terug om lekken te voorkomen.

17
Bij deze werking wordt water onttrokken aan de lucht, dit verdampt
grotendeels weer, maar eventueel overtollig water hoopt zich op in het
onderste waterreservoir. Als het waterreservoir vol is, toont het display E4.
De motor en compressor stoppen met werken, behalve de ventilator, deze
blijft werken.
Schakel de airco uit en neem de stekker uit het stopcontact.
Verplaats de airco naar een afvoerlocatie en ledig het waterreservoir
door de aftapplug te verwijderen en een slang aan te sluiten. Zorg ervoor
dat zodra het waterreservoir leeg is de aftapplug weer zorgvuldig wordt
bevestigd om lekken te voorkomen. Het symbool E4 verdwijnt. Mocht de
fout zich blijven herhalen neem contact op met uw leverancier.
2. Tijdens het koelen
