FUAVE ACS09K01 User manual

1

FUAVE ACS09K01
Mobiele Airconditioner/Luchtontvochtiger
Mobile Airconditioner/Dehumidier
Climatiseur/Deshumidicateur Mobile
Bedieningshandleiding
Manual
Manuel d’instructions

INHOUD
Technische gegevens 01.
Veiligheidswaarschuwingen 02.
Algemene Veiligheidswaarschuwingen 02.
Elektrische veiligheid 04.
Veiligheid rond het koelmiddel R290 06.
Maximaal effect gebruik 07.
Beschrijving 08.
Installatie 09.
Werking 10.
Werking met afstandsbediening 12.
Waterafvoer 22.
Veiligheid 24.
Schoonmaak en onderhoud 24.
Probleemoplossing 26.
Recycling 27.
Lees voor gebruik deze handleiding zorgvuldig en geheel
door. Installeer, gebruik of bewaar het apparaat niet in
een ruimte kleiner dan 9m²
Dit apparaat gebruikt een brandbaar koelmiddel. Als het
koelmiddel lekt en blootgesteld wordt aan een externe
ontstekingsbron bestaat er brandgevaar!

1
TECHNISCHE GEGEVENS
Batch AI0653
Cooling capacity 9000Btu/h
Heating capacity ----
Refrigerant R290/170g
Permissible excessive
operating pressure
Discharge 2.6MPa
Suction 1.0MPa
Max allowable pressure 2.6MPa
Weight 25,3kg
Rated voltage 220-240V~
Rated Frequency 50Hz
Standard
rating
contitions
Current Cooling 4.35A
Heating ----
Input Cooling 1000W
Heating ----
Rated current Cooling 6.22A
Heating ----
Rated input Cooling 1280W
Heating ----
Resistance class IPX0
Dimension(mm) 703x355x345 mm
Sound pressure level (hi/low) 51,9dB(A)/ 46,9dB(A)
Sound power level 63dB(A)
Type Fuave ACS09K01

2
VEILIGHEIDSWAARSCHUWINGEN
Lees alle veiligheidsinstructies en andere instructies. Het niet naleven van
alle instructies kan letsel of materiele schade veroorzaken.
Algemene veiligheidswaarschuwingen
• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
• Installeer het apparaat volgens de installatie-instructies. Onjuiste
installatie kan waterlekkage, elektrische schokken, brand of schade aan
eigendommen veroorzaken.
• Gebruik alleen de meegeleverde accessoires en speciaal gereedschap
voor de installatie.
• Zorg er te allen tijde (ook tijdens transport!) voor dat het apparaat
rechtop staat. Heeft het apparaat toch (deels) horizontaal gelegen,
wacht dan 2 uur voordat u het in gebruik neemt. Die tijd heeft de
compressor nodig om zijn werk correct te doen.
• Zorg ervoor dat het apparaat op een stevige, vlakke en horizontale
ondergrond staat.
• Zorg ervoor dat het apparaat tijdens de werking aan alle zijden minstens
50 cm vrije ruimte heeft.

3
• Zorg ervoor dat stekker en stopcontact te allen tijde goed zichtbaar en
bereikbaar zijn.
• Plaats geen voorwerpen op het apparaat.
• Laat een werkend apparaat niet zonder toezicht achter, ook niet even!
• Gebruik het apparaat niet in de nabijheid (minimaal 1 meter afstand)
van licht ontvlambare of explosiegevoelige stoffen of brandstoffen.
Gebruik ook geen verf, reinigingssprays, anti-insectensprays e.d. op of
bij het apparaat; dat kan het plastic deformeren of elektrische schade
aanbrengen.
• Raak het apparaat niet aan met natte of vochtige handen. Gebruik het
apparaat ook niet op blote voeten.
• Gebruik het apparaat niet:
- dichtbij een vuurbron;
- dichtbij opspattende olie;
- bij direct zonlicht;
- bij spetterend water;
- in een badkamer of bij een zwembad.
• Het apparaat heeft wielen om het gemakkelijk te kunnen verplaatsen.
Plaats het apparaat niet op hoogpolig tapijt of rol het niet over
voorwerpen om kantelen te voorkomen.
• Blokkeer de roosters voor de inkomende en uitgaande luchtstromen
niet: ook niet gedeeltelijk.
• Dek het apparaat dus ook niet af: dit kan brand veroorzaken!
• Steek geen vingers of voorwerpen als pennen enz. door de roosters het
apparaat in. Waarschuw vooral kinderen van deze gevaren.
• Zorg ervoor dat de ventilator niet blokkeert.
• Op kinderen, handelingsonbekwame personen en huisdieren dient
toezicht te worden gehouden.
• Dit apparaat is geen speelgoed, kinderen mogen dus niet met het
apparaat spelen.

4
• Dit apparaat kan door kinderen van 8 jaar en ouder en personen
met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of
gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht
op hen wordt gehouden of wanneer zij instructies hebben ontvangen
aangaande het op veilige wijze gebruiken van het apparaat en
begrijpen welke gevaren eraan verbonden zijn.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder
toezicht worden uitgevoerd.
• Neem de stekker uit het stopcontact wanneer u vreemde geluiden
hoort, een vreemde geur ruikt, bij rook.
• Wordt het apparaat tijdens gebruik omgestoten, schakel dan het
apparaat uit en neem de stekker uit het stopcontact. Inspecteer het
apparaat nauwkeurig om er zeker van te zijn dat er geen schade is.
Neem contact op met uw leverancier of een erkend elektricien wanneer
u schade vermoed.
• Stel het apparaat niet in werking wanneer u beschadigingen
constateert aan apparaat, elektrokabel of stekker, of wanneer het
slecht functioneert, is gevallen of op andere wijze een storing vertoont.
Breng het complete apparaat terug naar uw leverancier of een erkend
elektricien voor controle en/of reparatie. Vraag altijd om originele
onderdelen.
• Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden
geopend en/of gerepareerd door daartoe bevoegde en gekwaliceerde
personen.
• Wanneer de waterafvoerpunten niet in gebruik zijn, houd de bovenste
en onderste rubberen afdichtingspluggen stevig op de plaats om
waterschade en verstikkingsgevaar te voorkomen.
Elektrische veiligheid
• Dit apparaat is alleen geschikt voor gebruik binnenshuis.
• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is
gemonteerd en geen andere aansluitingsvormen!

5
• Het apparaat dient volgens de landelijke bedradingsvoorschriften te
worden aangesloten.
• Controleer voor gebruik of het stopcontact dat u wilt gebruiken geaard
is, geen defecten vertoont en of de spanning op het stopcontact,
overeenkomt met die op het typeplaatje van het apparaat. Schade,
veroorzaakt door een foutieve spanning valt buiten de garantie!
• Als het apparaat niet wordt gebruikt, of als u het schoonmaakt, er
onderhoud aan uitvoert of het verplaatst, schakel het dan éérst uit
en neem vervolgens de stekker uit het stopcontact. Beweeg en/of
verplaats het apparaat altijd rustig!
• Ook wanneer u het apparaat in gebruik neemt geldt: éérst de stekker
in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de
bedieningsknop gebruiken!
• Gebruik het apparaat niet in een vochtige of natte omgeving, als
badkamer en wasruimte, niet in de buurt van een bad, douche of
zwembad en spetter geen water, olie of wat voor vloeistof dan ook op
of in het apparaat.
• Rol de elektrokabel van het apparaat volledig af voor u de stekker in
het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met
de hete delen van het apparaat in contact komt of anderszins heet kan
worden. Leid de elektrokabel niet onder tapijt door, bedek het niet
met matten, lopertjes o.i.d. en houd de kabel buiten de looproute.
Zorg ervoor dat er niet op getrapt wordt en er geen meubels op
worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind
het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact
komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de
elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de
elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie
beschadigen!
• Vermijd zoveel mogelijk het gebruik van verlengsnoeren. Is dit
onvermijdelijk, gebruik dan een snoer met voldoende capaciteit
(minimaal 3 x 1,5 mm²) en houd het buiten de looproute!
• Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen
verdeeldoos/ tafelcontactdoos e.d.

6
Veiligheid rond het koelmiddel R290
• Dit apparaat bevat het koelmiddel R290. R290 is een koelmiddel
conform de Europese richtlijnen. Perforeer het koelcircuit nooit, R290 is
brandbaar (GWP 3)!
• Gebruik voor het ontdooiproces en reinigen geen andere middelen dan
aanbevolen door de fabrikant.
• Dit apparaat dient te worden gebruikt en opgeslagen in een ruimte,
waarin zich geen bronnen van ontsteking bevinden, zoals open vuur of
werkende gas- en elektrische apparaten.
• Perforeer geen van de onderdelen van het koelcircuit en steek het
apparaat niet in brand.
• Als het apparaat is geïnstalleerd, werkt of wordt opgeslagen in een niet-
geventileerde ruimte dan dient u maatregelen te nemen ter voorkoming
van brand of explosie door weggelekt koelmiddel. Zorg dan dat er zich
geen enkele ontstekingsbron (als vuur, kachels, vonkende elektrisch
apparatuur, brandende sigaretten enz.) in dezelfde ruimte bevindt!
• Verplaats het apparaat niet door aan de elektrokabel te trekken en
neem de stekker in de hand als u die uit het stopcontact wilt nemen.
• Trek niet aan, vervorm of wijzig de elektrokabel of dompel het onder
in water. Trekken of verkeerd gebruik van de elektrokabel leiden tot
schade aan het apparaat en een elektrische schok veroorzaken.
• Als de elektrokabel, stekker of het apparaat zelf beschadigd of stuk
is, dan wel storingen vertoont, gebruik hem dan niet of schakel hem
onmiddellijk uit en neem de stekker uit het stopcontact. Apparaat,
stekker en/of kabel dienen door een elektricien of een vergelijkbaar
gekwaliceerd persoon te worden gerepareerd/vervangen. Reparaties
door ondeskundigen doen de garantie vervallen en kunnen gevaarlijke
situaties veroorzaken!

7
• Het apparaat moet zodanig worden opgeslagen dat mechanische
defecten worden voorkomen.
• Installeer, gebruik of bewaar het apparaat niet in een ruimte met een
vloeroppervlakte kleiner dan 9 m².
• R290 is geurloos, u zult lekkage dus niet ruiken!
• Personen die met een koelcircuit werken of daarop ingrijpen, dienen
in het bezit te zijn van de juiste certicering die afgegeven is door een
geaccrediteerde instantie en waarmee wordt verklaard dat de persoon
in kwestie competent is om koelmedia te hanteren in overeenstemming
met een speciale beoordeling die door de verenigingen van de sector
erkend is.
• De reparaties moeten uitgevoerd worden op grond van de
aanbevelingen van de fabrikant van het apparaat. Het onderhoud en
de reparaties die de assistentie van ander gekwaliceerd personeel
vereisen, moeten uitgevoerd worden onder toezicht van iemand die
gespecialiseerd is in het gebruik van ontvlambare koelmedia.
• Demontage en recycling van de airco moet worden uitgevoerd door
een gecerticeerde technicus.
Maximaal effect gebruik
• Overschrijd de aanbevolen maximaal te koelen ruimte niet.
• Plaats het apparaat niet in de buurt van een warmtebron en niet in
direct zonlicht.
• Sluit ramen en deuren en houd gordijnen of luiken gesloten tijdens de
zonnigste uren van de dag.
• Houd het luchtlter schoon.
• Temper temperatuur- en ventilatie-instellingen wanneer de ruimte de
gewenste condities heeft bereikt.

8

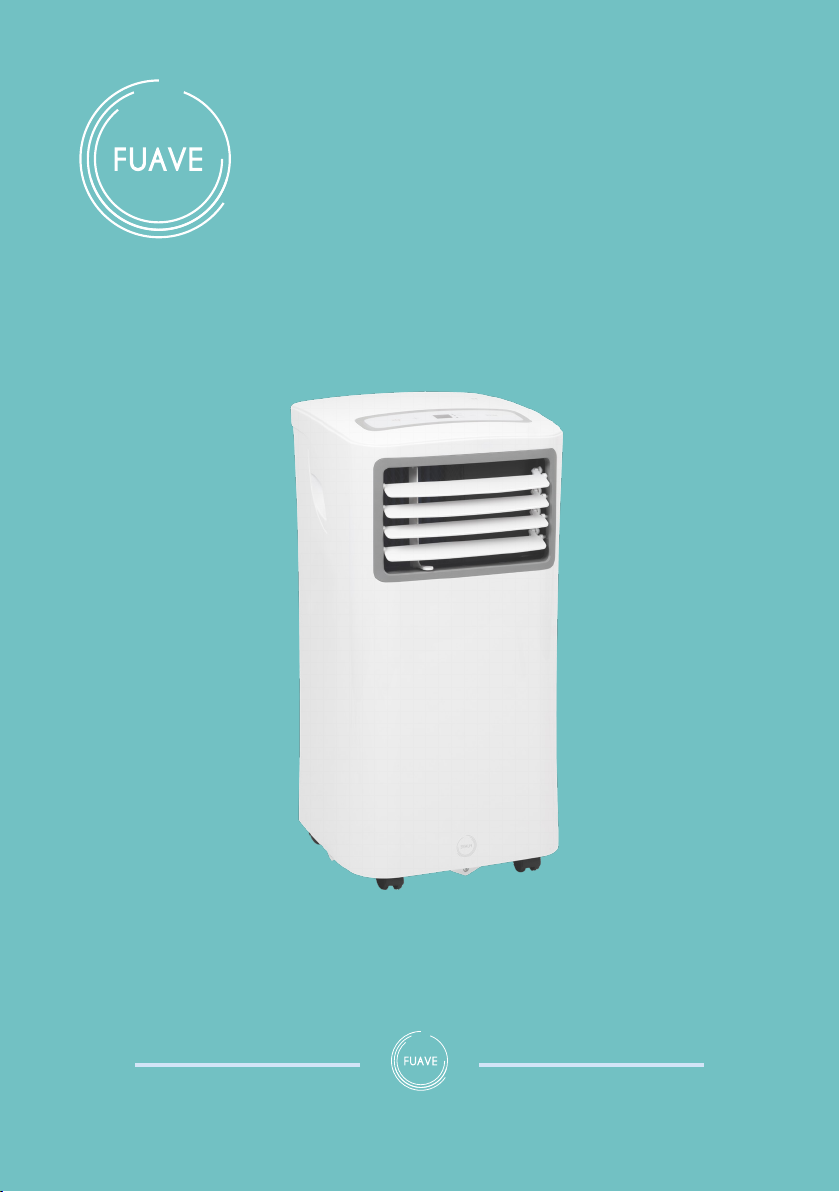

Beschrijving
1. Controle paneel
2. Signaallampje afstandsbediening
3. Horizontale jaloeziehendel (handmatig instellen)
4. Verticale jaloeziehendel (handmatig instellen)
5. Paneel
6. Wieltjes
7. Handvat (beide zijden)
8. Luchtlter
9. Bovenste luchtinlaat
10. Aansluiting waterafvoerslang ontvochtigen
11. Luchtuitlaat
12. Lagere luchtinlaat
13. Aansluiting waterafvoerslang koelen

9
Installatie
De Fuave ACS09K01 is een mobiele airco/luchtontvochtiger die van kamer
naar kamer verplaatst kan worden.
• Verwijder al het verpakkingsmateriaal, houd het buiten bereik van
kinderen en zorg er daarbij voor dat het apparaat steeds rechtop
blijft staan.
• Controleer voor gebruik of alle toebehoren aanwezig zijn en of apparaat
en toebehoren geen beschadigingen vertonen. Neem een beschadigd
apparaat niet in gebruik maar ga er mee terug naar uw leverancier!
• Plaats het apparaat op een stevige, vlakke, droge en horizontale
ondergrond in de buurt van een stopcontact en afvoermogelijkheid
voor de warme lucht, bijv. een venster dat een stukje kan worden
geopend. Zorg ervoor dat het apparaat aan alle zijden minstens 50
cm vrije ruimte heeft en houd rekening met alle aanwijzingen uit de
veiligheidsinstructies.
• Om te ontvochtigen sluit u nu een waterafvoerslang aan op de
aansluiting waterafvoerslang (10). Deze slang leidt u in een emmer
of putje. De slang mag niet omhoog lopen! Uw apparaat is nu
gebruiksklaar. Zie kopje waterafvoer.
• Om te koelen kunt u kiezen uit 3 mogelijkheden om de warme lucht
naar buiten te voeren.
• Opmerking: U kunt de afvoerslang ook zonder raamafdichting uit een
openstaand raam hangen; deze methode is evenwel minder effectief.
• Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt
opeenhoping van uitgestoten vochtige lucht, wat lekkage,
oververhitting of uitschakeling van de airco tot gevolg kan hebben.
• Waarschuwing! Gebruik uw airco niet voordat hij volgens de hierboven
beschreven instructies is geïnstalleerd!
• Waarschuwing! Zorg ervoor dat er geen water het apparaat kan
binnendringen!

10
• Waarschuwing! De lengte van de afvoerpijp is speciaal aangepast aan
de techniek van deze airco. Vervang hem dus niet door-, en verleng
hem niet met een eigen slang, want dat kan het functioneren van de
airco negatief beïnvloeden. De slang kan worden uitgerekt, maar om
een optimaal effect te bereiken dient u de lengte zo kort mogelijk te
houden.
• Denk wel aan uw inbraakpreventie! Het raam staat immers open bij
gebruik van de mobiele airconditioner.
• Controleer, vóór u uw airco in gebruik neemt:
• Of hij volgens de voorschriften en de veiligheidsinstructies is
geïnstalleerd.
• Of hij geen beschadigingen of gebreken vertoont.
• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het
typeplaatje van het apparaat staat (220-240V / 50Hz).
• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten.
Wanneer bovenstaande allemaal in orde is kunt u de stekker in
het stopcontact steken. U kunt uw airco in werking stellen via het
controlepaneel en de afstandsbediening.
Werking via het controlepaneel:
Werking

11

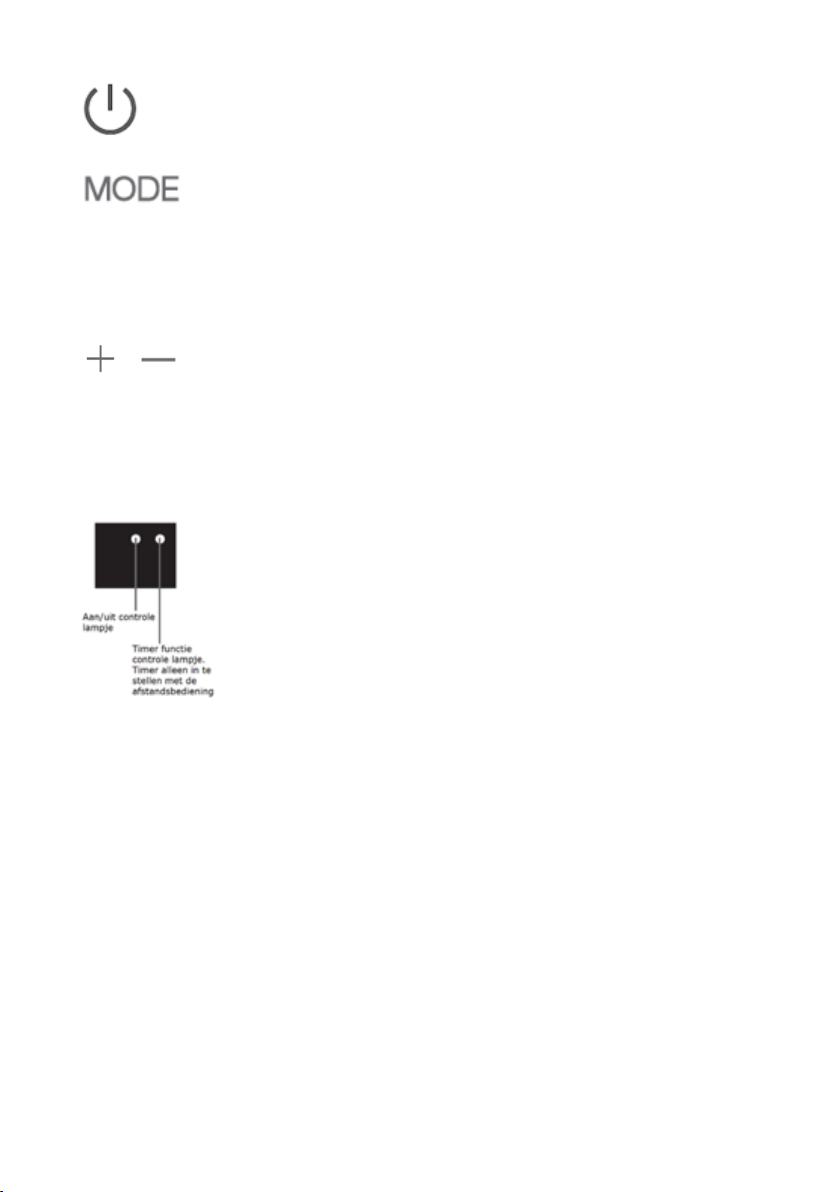

Aan / Uit knop. Hiermee schakelt u de airco aan of uit.
Hiermee kiest u voor een bepaalde functie: koelen,
ventileren of drogen. Elke keer wanneer u de knop indrukt
wisselt de functie; het lampje op het controlepaneel toont
welke functie actief is. De ventilator wordt automatisch
ingesteld.
Hiermee kunt u de gewenste kamertemperatuur in stellen
in stappen van 1°C (17°C tot 30°C). Het besturingssysteem
kan zowel de temperatuur in °C als °F aangeven.
Wanneer de temperatuur in °F wordt aangegeven, druk dan
beide knoppen + en – voor 3 seconden gelijktijdig in om
de temperatuur weer in °C weer te geven.
LED display geeft de ingestelde temperatuur van
de koelfunctie weer. Bij de functies drogen en ventileren
wordt de kamertemperatuur weergegeven. Ook geeft het
LED display de volgende fout- en veiligheidscodes weer.
Foutcodes:
E0 EEPROM fout
E1 Kamer temperatuursensor fout
E2 Verdamper temperatuursensor fout
E3 Condensator temperatuursensor fout
E4 Beeldschermcommunicatie fout
EC Koudemiddel lekkage detectie storing
Veiligheidscodes:
P1 Waterreservoir is vol: Sluit de
afvoerslang aan op de onderste waterafvoerpunt en
laat het verzamelde water, weglopen, zie ook kopje
waterafvoer. Wanneer deze veiligheidscode zich
herhaalt neem contact op met uw leverancier.

12
Opmerking: wanneer een van de bovenstaande
storingen optreedt, schakel de airco uit en
controleer eventuele obstakels. Start de airco
opnieuw als de storing nog steeds aanwezig is,
schakel de airco uit en neem de stekker uit het
stopcontact. Neem contact op met uw
leverancier.
Koelen: Druk op de Mode toets tot het “Cool”
functielampje brandt, druk op de + en – toetsen om
de gewenste kamertemperatuur (17°C – 30°C) in
te stellen. Met de FAN SPEED knop op de
afstandsbediening kan de ventilatorsnelheid HIGH
(hoog) of LOW (laag) ingesteld worden.
Ventileren: Druk op de Mode toets tot het “Fan”
functielampje brandt. Met de FAN SPEED knop op de
afstandsbediening kan de ventilatorsnelheid HIGH
(hoog) of LOW (laag) ingesteld worden. De
temperatuur kan niet worden ingesteld.
Ontvochtigen: Druk op de Mode toets tot het “Dry”
functielampje brandt. De ventilatorsnelheid en
temperatuur kan niet worden ingesteld. De ventilator
start automatisch op LOW (laag) snelheid. Zie kopje
Waterafvoer.
Werking met de afstandsbediening
• Specicatie
Type afstandsbediening RG51B30/CE
Soort batterij 2x AAA 1.5 V
Transmissie afstand 8 meter

13
• Algemeen
- Gebruik de afstandsbediening binnen 8 meter verwijderd van
de airco. Richt op de ontvanger. Ontvangst wordt bevestigd door
een pieptoon.
- Zorg ervoor dat er geen obstakels, zoals gordijnen, deuren of
dergelijke zich tussen de airco en de afstandsbediening bevinden.
- Plaats 2 stuks AAA batterijen in de afstandsbediening.
- Gebruik geen oude en nieuwe batterijen door elkaar.
- Verwijder de batterijen uit de afstandsbediening wanneer de airco
langere tijd niet wordt gebruikt.
- Let op: Wanneer de batterijen worden verwijderd, wist de
afstandsbediening alle programmering. Bij het plaatsen van nieuwe
batterijen moet de afstandsbediening opnieuw geprogrammeerd
worden.
- Houd de afstandsbediening uit de buurt van vloeistoffen.
- Bescherm de afstandsbediening tegen hoge temperaturen en
blootstelling aan straling.
- Houd de afstandsbediening uit direct zonlicht.
- Houd de afstandsbediening uit de buurt van andere elektrische
apparaten.

14

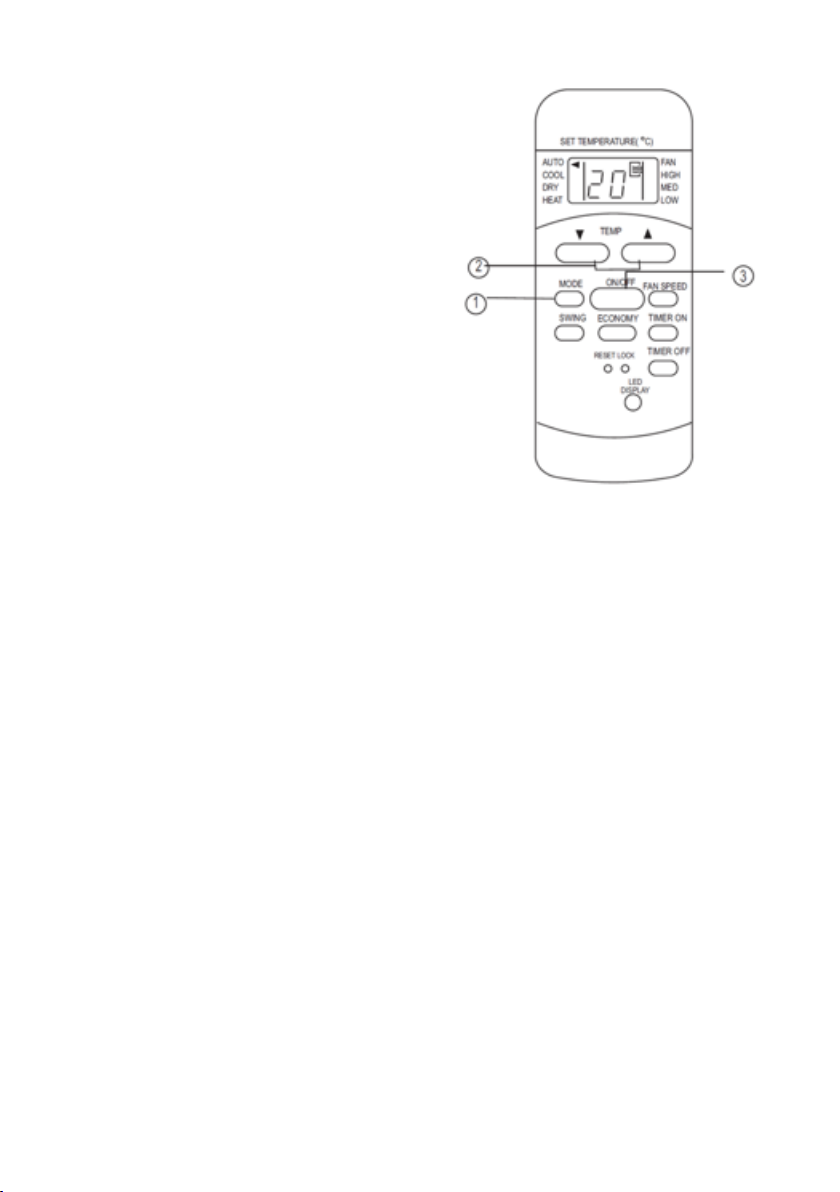

1. Temperatuur lager toets
2. Temperatuur hoger toets
3. Mode (Functie) toets
4. Swing toets (niet beschikbaar)
5. Reset knopje
6. Aan/Uit toets
7. Ventilatorsnelheid toets
8. Timer On toets
9. Sleep button
10. Timer Off toets
11. Lock knopje
12. LED display toets

15
LED display afstandsbediening
A. Mode weergave
B. Afstandsbediening is ingeschakeld weergave
C. Temperatuur / Timer weergave
D. Aan / uit weergave
E. Ventilator weergave
F. Ventilatorsnelheid weergave
G. Timer weergave
H. Lock (slot) weergave
• Gebruik toetsen
Auto werking
1. Druk op de MODE toets om auto te selecteren.
2. Druk op TEMP of om de gewenste temperatuur in te stellen.
3. Druk op de ON/OFF toets om te starten.
Opmerking:
* In de Auto modus kan de airco logisch kiezen tussen koelen,
ventileren en

16
Auto werking
1. Druk op de MODE toets om
auto te selecteren.
2. Druk op TEMP of om de
gewenste temperatuur in te
stellen.
3. Druk op de ON/OFF toets om
te starten.
Opmerking:
* In de Auto modus kan de airco
logisch kiezen tussen koelen,
ventileren en
ontvochtigen door het verschil
tussen de werkelijke
omgevingstemperatuur en de
ingestelde temperatuur op de
afstandsbediening te
detecteren.
* In de Auto modus kan geen
ventilatiesnelheid worden
gekozen, dit gebeurt
automatisch.
* Wanneer de Auto modus niet
comfortabel is, kies dan
handmatig voor COOL,
DRY or FAN.

17
Koelen en ventileren werking
1. Druk op de MODE toets om
voor de COOL of FAN functie te
kiezen.
2. Druk op TEMP of om de
gewenste temperatuur
in te stellen.
3. Druk op de FAN SPEED om de
ventilatiesnelheid AUTO-HIGH-
LOW te kiezen.
4. Druk op de ON/OFF toets om
te starten.
Opmerking:
In de ventilatie functie de ingestelde
temperatuur is niet zichtbaar op het
display van de afstandsbediening,
ook kan de temperatuur niet geregeld
worden. Alleen stap 1, 3 en 4 kunnen
worden uitgevoerd.
