FujiFilm FUJINON XK6x20 SAF User manual

A
BB00033894-100
LP704A-SAFM 2803
富士能电影镜头
XK6x20‐SAF/SAM

日本語版/JAPANESE V.
日本語版
中文版
この取扱説明書は「日本語版」「英語版」「中文版」「技術資料」から構成されています。
English
version 技術資料
Technical
Drawings
技术资料
技術資料/Technical Drawings/技术资料 中 文 版 ENGLISH 日 本 語

安全にお使いいただくために
ここでは､製品を安全に正しくご使用いただくために、重要な注意事項を説明しています。必ずご使用前に読み、記
載内容に従って正しくご使用ください。
文章中の△警告や△注意は次のことを表しています。
△警 告
◆ レンズの内部に水が入らないようにしてください。火災や感電の原因となります。
万一水が入ったときは、すぐにレンズに供給している電源を切ってください。
◆ 取り付け・締め付けは確実に行ってください。高所使用時の落下は重大な事故の原因となります。
◆ 太陽や高輝度の光源をレンズを通して見ないでください。目にけがをする原因となります。
△注 意
◆ 運搬中の落下は、けがの原因となります。落とさないように注意してください。
◆ ご使用になるカメラが、レンズシステム（レンズとそれに接続されるアクセサリ）の駆動に必要な消費電力を供給す
ることが可能か、ご使用の前に確認してください。レンズシステムに必要な電力を供給できないカメラを使用した場
合、レンズの動作不良またはカメラの破損の原因となります。レンズおよびアクセサリの消費電力は、取扱説明書
の「仕様」欄に記載されています。
◆ レンズに供給する電源は、各機器が正しく接続されていることを確認した後に入れてください。
◆ ケーブルを着脱するときは、必ずコネクタ部分を持ってください。ケーブルを傷つけると、火災や感電の原因となり
ます。
◆ 発煙・異常音・異臭・異物混入などの異常のときは、すぐにレンズに供給している電源を切ってからレンズをカメラ
から取り外してください｡その後、購入先販売店にご連絡ください。
◆ 分解・改造を行わないでください。製品の機能を損ねたり、感電の原因となります。
△警告 誤った取り扱いをしたときに、人が死亡または重傷を負う可能性が想定される内容を
示します。
△注意 誤った取り扱いをしたときに、人が傷害を負ったり、物的損害の発生が想定される内
容を示します。
安全にお使いいただくために

安全にお使いいただくために
レンズマウントのフランジ面より後方にレンズ部分が突き出ているレンズの場合、取り付け・取り外しの際、レンズ部
分に衝撃を与えないよう十分に注意してください。
◆ レンズを寒いところから急に、気温と湿気が高いところに持ち込むと、レンズが曇ることがあります。上記のような環
境へレンズを持ち込むときは、前もってレンズを使用環境温度へ適合させるなどの曇り対策を講じてください。
◆ カメラを操作するときは、レンズの前部に衝撃を与えないよう十分に注意してください。
◆ カメラを使用しないときは、レンズにはレンズキャップを取り付けてください。
◆ 濃霧・降雨・降雪などの環境で使用するときは、覆いをするなどの対策をして、製品に水分がかからないようにして
ください。
◆ 輸送時のレンズへの衝撃を最小限にするために、レンズをカメラから取り外す前にズームはワイド端に、フォーカ
スは無限遠側一杯の位置になるように設定してください。
一般的な注意
◆ レンズおよびその付属品は精密機械です。決して強い衝撃を与えないでください。
◆駆動伝達部がある付属品を取り付ける場合、かみ合い部分の形状に異常はないか、異物の付着はないか
十分に点検してください。異物があるときは確実に取り除いてください。形状に異常があるときは､購入
先販売店にご相談ください。
◆駆動部を取り外して使用する場合、レンズを45度以上傾けると、ズームリングが自重により回転すること
があります。ご注意ください。
◆駆動部を取り付けて使用する場合、外付けモータを使用してアイリスリングを回すと、駆動部が破損する
場合があります。外付けモータを使用する場合には、使用の前に駆動部を取り外してください。取り外し
方については、取扱説明書本文の「駆動部の着脱方法」項目を参照してください。

ご使用の前に
レンズに電源を投入した後は、レンズの初期設定が必要となります。
電源投入時の初期設定について
・ フォーカスおよびズームは、電源投入時のレンズのサーボ/マニュアル切替つまみの状態により設定
方式が異なります。
①「サーボ」に設定している場合：
フォーカス、ズーム共、自動的に初期設定が行われます。
②「マニュアル」に設定している場合：
フォーカスおよびズームは各リングを手動で回すことにより初期設定が行われます。
LDS 等の通信機能を使用する場合は、必ず初期設定を行ってください。初期設定方法の詳細については、
下表を参照してください。
・ アイリスは、 アイリスモード切替スイッチに関わらず、 電源投入時のレンズの “ 機能＆モード切替スイッチ
SW1④” の状態により設定方式が異なります。 （J13 ページ参照）
①「ON」 に設定している場合
自動的に初期設定が行われます。
②「OFF」 に設定している場合
アイリスリングを手動で回すことにより初期設定が行われます。
LDS 等の通信機能を使用する場合またはアイリスを外部機器からコントロールする場合は、 必ず初期設定を
行ってください。 初期設定方法の詳細については、 下表を参照してください。
リングを所定の角度まで動かさず初期設定が行われない場合、この状態でサーボ/マニュアル切替つまみを
サーボに切り替えると、フォーカス/ズームは自動的に初期設定を開始します。
リングを所定の角度まで動かさず初期設定が行われない場合、この状態で機能/モード切替スイッチSW1④を
ONに切り替えると、アイリスは自動的に初期設定を開始します。
*1
*2
サーボ/マニュアル切替
つまみの設定 ①サーボ (オート)②マニュアル
レンズの各部
手動でフォーカスリングを約60度回すことによ
り、初期設定が行われます。*1
（リングは、2秒以内の速さで回してください。）
フォーカスが作動して、自動的に
初期設定が行われます
フォーカス
ズーム ズームが作動して、自動的に初期設定が
行われます
手動でズームリングを約60度回すことによ
り、初期設定が行われます。*1
（リングは、2秒以内の速さで回してください。）
機能＆モード切替スイッチ
（SW1④）の設定 ①ON ②OFF
レンズの各部
手動でアイリスリングを約45度回すことによ
り、初期設定が行われます。*2
（リングは、2秒以内の速さで回してください。）
アイリス アイリスが作動して、自動的に初期設定が
行われます

目 次
・ 目次 ..........................................................................................................................................................................................J-1
・ レンズの概要 ........................................................................................................................................................................J-2
・ 商品構成.................................................................................................................................................................................J-2
・ 取付方法.................................................................................................................................................................................J-4
・ フランジバックの調整.........................................................................................................................................................J-5
・ アイリス操作..........................................................................................................................................................................J-6
・ フォーカス操作 .....................................................................................................................................................................J-7
・ ズーム操作 ............................................................................................................................................................................J-8
(1) マニュアル操作.....................................................................................................................................................J-8
(2) ズームシーソーコントロールレバーによる操作.......................................................................................J-9
(3) クイックズーム操作.............................................................................................................................................J-9
(4) オートクルージングズーム操作 .................................................................................................................. J-10
・ マクロ操作...........................................................................................................................................................................J-11
・ その他の機能 .................................................................................................................................................................... J-12
・ 機能＆モード切替スイッチについて .........................................................................................................................J-13
・ アイリスの調整..................................................................................................................................................................J-16
・ 駆動部の着脱方法..........................................................................................................................................................J-17
(1) 取り外し ................................................................................................................................................................ J-17
(2) 取り付け................................................................................................................................................................J-18
・ 光軸の調整......................................................................................................................................................................... J-20
・ レンズフードの着脱 ......................................................................................................................................................... J-21
・ 保 守・点 検................................................................................................................................................................... J-22
■ 技術資料
・ 仕 様................................................................................................................................................................................... T-1
・ オプショナルアクセサリ
(1) オールサーボシステム-1（アナログフォーカス、アナログズーム）............................................... T-3
(2) オールサーボシステム-2（アナログフォーカス、デジタルズーム） ............................................... T-4
(3) オールサーボシステム-3（デジタルフォーカス、デジタルズーム） ............................................... T-5
(4) オールサーボシステム-4（ショットボックスによる制御）.................................................................... T-6
(5) オールサーボシステム-5（パーソナルコンピュータによる制御）................................................... T-7
(6) その他のアクセサリ......................................................................................................................................... T-8
Fig. 1-1 外観図 XK6×20-SAF
Fig. 1-2 外観図 XK6×20-SAM
Fig 2 結線図
- J1 -

- J2 -
このレンズは35mm PLマウントカメラ用に開発されたズームレンズです｡

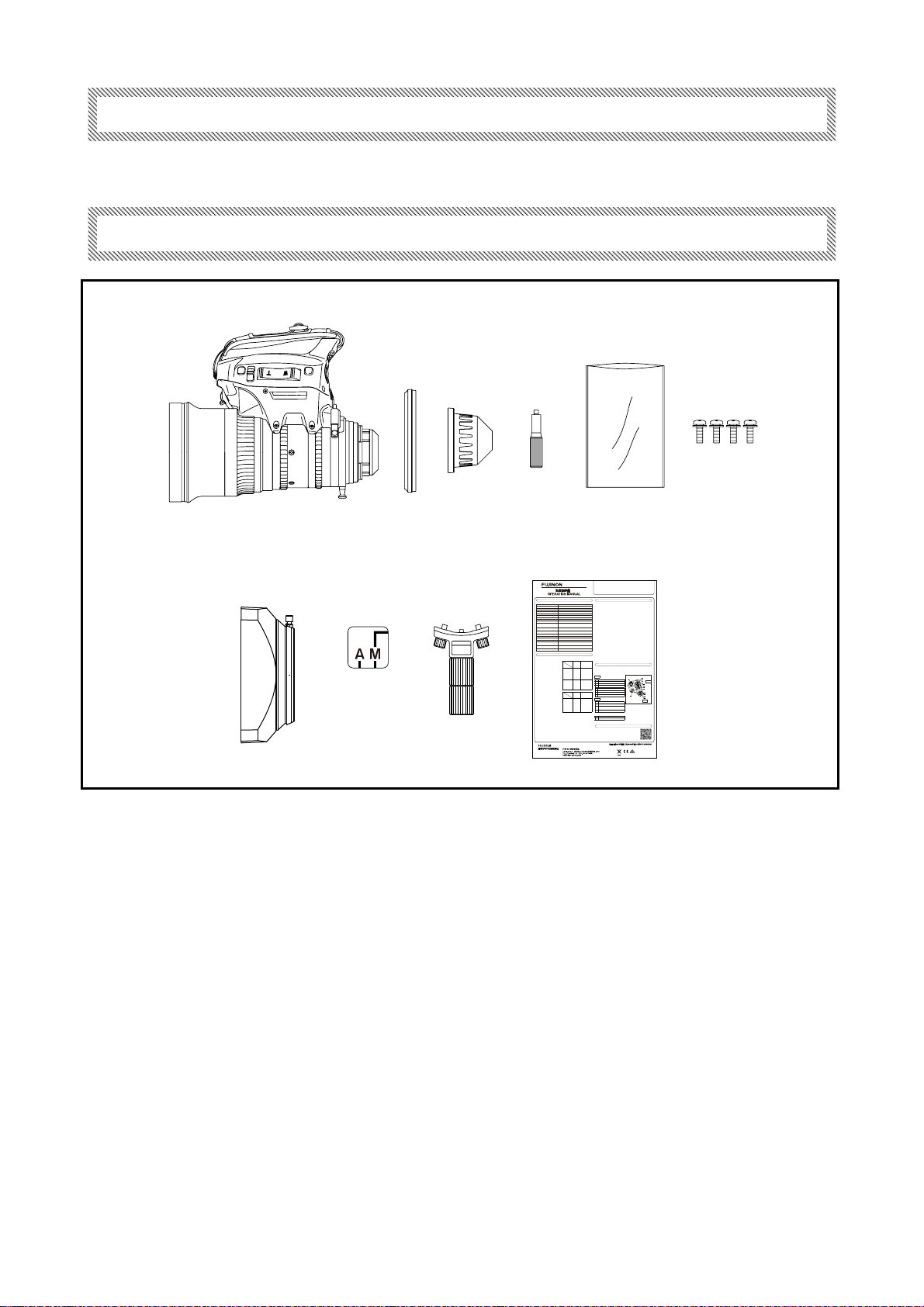

商 品 構 成
レンズの概要
②
③ ④
①
⑤
⑥
⑧⑨
⑩
⑦
個数
① ズームレンズ..........................................................................................................................................................................1
② 前レンズキャップ ..................................................................................................................................................................1
③ 後レンズキャップ ..................................................................................................................................................................1
④ ズームレバー.........................................................................................................................................................................1
⑤ 駆動部保管袋........................................................................................................................................................................1
⑥駆動部取付用ねじ（予備用） ...........................................................................................................................................4
⑦ フード.........................................................................................................................................................................................1
⑧ アイリスモード表示ラベル.................................................................................................................................................1
⑨ 支持枠 ......................................................................................................................................................................................1
⑩取扱説明書.............................................................................................................................................................................1
CINE LENS
20-120mm PL-Mount CINE-LENS
BB00035904-100
LP704A-SAFM 2802
駆動部の着脱方法
詳細取扱説明書について
仕 様
機能＆モード切替スイッチについて
※
XK6 x20 -SAF/SA M
詳しい取り扱い方法は詳細取扱説明書をご覧ください。
詳細取扱説明書は、弊社ホームページからダウンロードできます。
URL ： https://fm.fujifilm.jp/form/pub/cctvlens/download-j
項目 仕様
適用カメラ 35mm PLマウントカメラ
焦点距離 20～120mm
ズーム比 6.0×
最大口径時 F 値 F3.3
最大口径時 T 値 T3.5
絞り範囲 T3.5～T22、クローズ
画面寸法 24.84×13.97mm (φ28.5mm)
フランジバック(in Air) 52mm (調整範囲 ±0.2mm)
至近距離 （結像面より） 1.1m / 3.61ft
画角
至近時被写体範囲
レンズ有効径
アイリス操作 サーボまた はマニュアル
ズーム操作 サーボ（作動時間 ： 約0.9～34秒）またはマニュアル
フォーカス操作 マニュアル（サーボ操作用モ ーター内蔵）
マウント アリPLマウント
入力電圧 10～36VDC（カメラ用コネクタを使用した場合）
10～30VDC（拡張用コネクタを使用した場合）
消費電流 200mA（静止時、約）
950mA（最大）
質量 2.9kg（約）
水平
垂直
対角
63°41'～11°49'
38°30'～ 6°40'
70°56'～13°33'
広角端
望遠端
1109mm～624mm
182mm～102mm
前玉
後玉
83.92mm
31.04mm
電源投入時の初期設定について
①サーボ ②マニュアル
（オート）
レンズの各部
フォーカス
ズーム
①ON ②OFF
レンズの
各部
アイリス
サーボ /マニュア ル
切替つまみ
の設定
手動でフォーカスリ
ングを約60度回すこ
とにより、初期設定
が行われます*1。
（リングは、２秒以内
の速さで回してくださ
い。）
フォーカスが
作動して、自
動的に初期
設定が行わ
れます
手動でズームリング
を約60度回すことに
より、初期設定が行
われます*1。（リング
は、２秒以内の速さ
で回してください。 ）
ズームが作
動して、自動
的に初期設
定が行われ
ます
機能＆モード
切替
スイッチ（SW1④ ）
の設定
手動でアイリスリン
グを約45度回すこ
とにより、初期設定
が行われます。
（リングは開放端─
クローズ端を２秒
以内の早さで回し
てください。） *2
アイリスが
作動して、
自動的に初
期設定が行
われます
レンズに電源を投入した後は、レンズの初期設定が必要となります。
①「ON」に設定している場合
自動的に初期設定が行われます。
②「OFF」 に設定している場合
アイリスリングを手 動で 回 すこと に より初
期設定が行われます。
LDS 等の通信機能を使用する場合ま
たはアイリスを外部機器からコントロー
ルする場合は、 必ず初期設定を行って
ください。初期設定方法の詳細につい
ては、 右表を参照してください。
・ フォ ーカス およびズームは 、電源投 入時
のレンズのサーボ /マニュアル切替 つま み
の状態により設定方式が異なります。
フォーカス、 ズーム共、自動的に初期
設定が行われます。
「マニュアル」に設定している場合：
フォーカスおよびズームは各リングを
手動で回すことにより 初期設定が行
われます。
LDS 等の通 信機能を使用する場合は、
必ず初期設定を行ってください。初期設
定方法の詳細については、 右表を参照
してください。
・アイリスは、 アイリスモード切替スイッチに
関わらず、電源投入時のレンズの“ 機能＆
モード切替スイッチ SW1④” の状態により
設定方式が異なります。
①
②
「サーボ」に設定している場合：
*1 リングを所定の角度まで動かさず初期設
定が行われない場合、この状態でサーボ/
マニュアル切替つまみをサーボに切り替
えると、フォーカス/ズームは自動的に初
期設定を開始します。
*2 リングを所定の角度まで動かさず初期設
定が行われ ない場合、この状態で機能/
モード切替スイッチSW1④をONに切り替え
ると、アイリスは自動的 に 初期設定 を開 始
します。
■取り外し
レンズに供給する電源 をOFF にします 。
①駆動部を支えながら鏡胴と駆動部を止め ている4本のねじを取り外します。
落下防止のため、必ず駆動部を手で支えてください。
②
取り外した4本のねじは、紛失を防ぐため に、駆動部の鏡胴側面にある4箇所のねじ保持穴に
取り付けてください。駆動部は付属の袋に入れて保管してください。
③ 鏡胴の側面にあるコネクタに、キャップを 取り付けます。
■取り付
け
Ⅰ. ① 駆動部のねじ保持穴に取り付けた、 4本のねじを取り外します。
②
フォーカス、ズーム、アイリスの各部 に対応する黒い歯車を回し、白い歯車の凸部分が、
それぞれの箇所にある白マークの位置にくるように合わせます。
Ⅱ. 鏡胴のフォーカス、ズーム、アイリスの各 リングを、それぞれ無限遠端、テレ端、開放端の位置
まで回します。
Ⅲ. レンズに供給する電源 をOFFに します。
①鏡胴の側面にあるコネクタのキャップ を外します。
②
駆動部と鏡胴のコネクタ、駆動部の 鏡胴側にある位置決めピンと鏡胴の位置決め穴を合わ
せて密着させます。
③
鏡胴と駆動部を密着させた状態で、 鏡胴のフォーカス、ズーム、アイリスの各リングを2目盛り
ほど回し、駆動部側のギアと鏡胴側のギアを確実に噛み合わせます。
Ⅳ. 鏡胴と駆動部を密着させた状態で横向 きに置き、4本のねじを取り付けて、駆動部を鏡胴に固
定します。
注意：付属のねじ以外を使用しないで下 さい。
ねじの締付トルクは、80Ncm 以上にしないでください。
Ⅴ. ズームとフォーカスのサーボ/マニュ アル切替つまみを『S』にします。
②
③
一度電源を切り、再度電源を入れて ください。
『VTR』スイッチと『RET』スイッチを同 時に押しながら、レンズに供給する電 源をON にします。
（駆動部の前面にあるLED が点灯し、ズーム、フォーカ ス、アイリスの順で各リングが回転し、
レンズの初期設定が行われます。初期設定が終了するとLED は消灯します）
①
⑨
カメラ通信 ON/OFF スイッチ
⑩
LDS、/i 切替ス イッチ
アナログズームデマンド
ズームモード機能 ON/OFF スイッチ
⑪
⑫
予備スイッチ
SW1
①
クイックズーム ON/OFFスイッチ
⑬
②
SW1
VTR →クイックズーム 切替スイッチ
③ リターン → クイックズーム切替スイッチ
④
アイリス初期設定 自 動/手動切替スイッチ
⑤
オートクルー ジングズ ーム O N/OF Fスイッ チ
⑥
予備スイッチ
⑦
アイリス A-M 位置切替スイッチ
⑧ 予備スイッチ
⑭
SW2 SW2
⑬ アイリス感度調整トリマ
⑭
ズームモード切替スイッチ
①
②
③
④⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
このレンズに組み込まれている各種のスイッチは、そのスイッチに設定されている機能を切り替えて
使用することができます。機能を切り替えるには、駆動ユニット前面の「機能＆モード切替スイッチ」
の設定を変更します。
日本語版
（マクロ操作時 0.4m / 1.31ft）
図は、工場出荷時の設定位置を示します。
アスペクト比 16：9

- J3 -
*支持枠について


■レンズへの支持枠の取り付け
a. 支持枠の上部中央にあるピンを、レンズの穴位置に合わせて差し込みます。
b. 支持枠の両側にある取付ねじを、レンズに取り付けて締め付けます。
レンズをサポートロッドに固定するときに使用します。レンズにアクセサリを取り付けて総質量が 4kg 以上になる場合、
または肩に担いで使用する場合に、カメラの質量が6kg 以上の場合には必ず使用してください。
本支持枠は、支えねじ部が取り外し可能ですので、高さの異なる 2 種類のレンズサポートシステムで使用することが
できます。
支持枠の取り付け／INSTALLATION OF BRACKET／支撑架的安装
レンズ
支えねじ
支持枠

- J4 -
取 付 方 法
■カメラへの取り付け
注. レンズをカメラに取り付ける前に、必ずカメラの電源を OFF にしてください。外部電源を使用する場合は、外部
電源も OFF にしてください。
警 告 取り付け・締め付けは確実に行ってください。高所使用時の落下は重大な事故の原因となります。
M
A
C
R
O
カメラ
切り欠き（4ヵ所）
ピン（カメラによって位置が異なる）
レンズのマウント面 カメラのマウント面
a. 後レンズキャップを外します。
b. カメラのマウントクランプリングを、反時計方向一杯に回します。
c. カメラのマウント面にあるピンが、レンズのマウント面にある切り欠きに確実に入るように位置を合わせてから、レン
ズとカメラのマウント面を合わせます。
（マウント面にあるピンの位置は、カメラによっては図と異なる場合があります｡）
d. マウントクランプリングを時計方向一杯に回します。
注. レンズを最初にカメラに取り付けたとき､または異なるカメラに取り付けたときには､必ずフランジバックの
調整（J5ページ参照）を行ってください。
支持枠使用時の取付状態
支持枠
サポートロッド
レンズ
カメラ

フランジバックの調整
フランジバックとは､レンズの取付基準面（フランジ）から結像面までの距離をいいます。
取付カメラの違いや外気温度など諸条件の違いにより、フランジバックがずれることがあります。
この場合は、下記の要領で調整を行ってください｡
■被写体および絞りの条件
1. 被写体: 巻末に添付してあります “ジーメンススター”を、切り取ってご使用ください
2. 被写体距離: 約 3 m
3. 絞 り: 開放またはできるだけ開放に近い位置
■調 整
フォーカス、ズームの操作方法については､J7、 J8ページを参照してください。
a. F.f 固定つまみを反時計方向に回してゆるめます。
b. ズームを操作してワイド端にします。
c. F.f 固定つまみを使用してF.f 調整リングを回し、約3m離れた距離に置いたジーメンススターに焦点を合わせま
す。白黒の放射縞模様が最もはっきり見える位置が最適な焦点位置です｡
d.ズームを操作してテレ端にします。
e. フォーカスを操作して､ジーメンススターに焦点を合わせます。
f. ズームをワイド端に戻して、手順 ‘c’ で合わせた最適な焦点位置が保たれているか確認します。
g. 上記の手順 ‘b’ ～ ‘f’ を2、3回繰り返します。
（ズーム全域で常に最適な焦点位置が保たれるようになれば、正確にフランジバックが調整されました。
焦点がずれてしまう場合は、フランジバックの調整が不十分です。そのときは、再度手順 ‘b’ から調整を行ってく
ださい。）
h. 最後に、F.f 固定つまみを確実に締め付けます。
F.f 調整リング
F.f 固定つまみ
- J5 -

- J6 -
ア イ リ ス 操 作
IRIS
M A
アイリスモード切替スイッチ
アイリスモーメンタリスイッチ
アイリスリング
アイリスの操作方式には、オートアイリスモードとマニュアルモードがあります。各方式の操作方法については、
それぞれの項目を参照してください。
注.オートアイリスモードは、カメラがオートアイリス機能に対応している場合に使用できます。（カメラとの相性
により、正常に作動しない場合があります。その際は、マニュアルモードでご使用ください。）
■オートアイリスモード
アイリスモード切替スイッチを『A』に設定します。アイリスは、カメラからの信号により、被写体の明るさに応じて
自動的に調整されます。
■マニュアルモード
a. アイリスモード切替スイッチを『M』に設定します。
b. アイリスリングを直接手で回して、アイリスを調整します。リングを時計方向に回すと、クローズ側になり、反時
計方向に回すと、オープン側になります。
注1. マニュアルモードの時でも、アイリスモーメンタリスイッチを押すと、押している間はオートアイリスになります。
注2.
アイリスA-M位置切替スイッチ（J13ページ参照）をONにすると、アイリスモード切替スイッチのオートアイリス
モードとマニュアルモードの位置を逆にすることができます。逆にした場合には、混乱を防ぐために、レンズ
に同梱してありますモード表示ラベルを、レンズのモード表示の上に貼ってご使用ください。

- J7 -
フ ォ ー カ ス 操 作
M
A
C
R
フォーカスリング
フォーカスコントロール用
コネクタ
フォーカスサーボ/マニュアル
切替つまみ
O
フォーカスリングを直接手で回して、焦点を合わせます。
カメラ側より見て時計方向に回すと焦点は至近側に合い、反時計方向に回すと無限遠側に合います。
別売りのアクセサリを使用すると、遠隔操作を行うこともできます。サーボ操作用のアクセサリを使用するときは、
フォーカスサーボ／マニュアル切替つまみを『S』に設定してください。

- J8 -
ズ ー ム 操 作
I RI S
M A
ズームシーソー
コントロールレバー
ズームレバー
ズームリング
ズームコントロール用
コネクタ
ズームサーボ/マニュアル
切替つまみ
ズーム操作は、次の4通りの方式で行うことができます。
ページ
各方式での操作方法については、それぞれの項目を参照してください。なお、別売りのアクセサリを使用すると、
遠隔操作を行うこともできます。
(1) マニュアル操作
a. ズームサーボ／マニュアル切替つまみを『M』に設定します。
b. ズームレバーを使用して、あるいは直接手でズームリングを回します。カメラ側より見て時計方向に回す
と、ズームはワイド側に作動し、反時計方向に回すとテレ側に作動します。
（直接ズームリングを回す場合は、ズームレバーを取り外すと操作がし易くなります。）
(1) マニュアル操作.....................................................................................................................................................J-8
(2) ズームシーソーコントロールレバーによる操作.......................................................................................J-9
(3) クイックズーム操作.............................................................................................................................................J-9
(4) オートクルージングズーム操作 .................................................................................................................. J-10

- J9 -
(1) ズームシーソーコントロールレバーによる操作
a. ズームサーボ／マニュアル切替つまみを『S』に設定します。
b. ズームシーソーコントロールレバーを押します。
レバーのT側を押すとズームはテレ側に、W側を押すとワイド側に作動します。
レバーを押す深さを変えるとズームスピードが変化します。深く押すと速くなり、浅く押すと遅くなります。
<ズーム最大スピードの調節>
ズーム最大スピード調節つまみ（下図参照）を操作すると、ズームの最大スピードを7段階の間で、任意に調節
することができます。つまみを時計方向に回すと、スピードは速くなります。
ズーム最大スピード調節つまみ
(2) クイックズーム操作
・正確な焦点合わせをするために、ズームを素早くテレ端にしたいとき。
・ズームアップしたときの構図を、素早く確認したいとき。
クイックズーム操作では、ズームを素早くテレ端まで作動させることができます。次のようなときに、有効に活用
することができます。
操作方法
a. ズームサーボ／マニュアル切替つまみを『S』に設定します。
b. ズームがテレ端に作動するまでクイックズーム＆オートクルージングズームスイ ッチを押し続けます。
c. クイックズーム＆オートクルージングズームスイッチを押したまま、正確な焦点合わせや構図の確認をします。
d. クイックズーム＆オートクルージングズームスイッチを離します。
－ ズームは元の位置に素早く戻ります。
（ズームが元の位置に戻る前に、再度クイックズーム＆オートクルージングズームスイッチを押すと、ズーム
は再びクイックズーム作動を開始します。スイッチから手を離せば、ズームは元の位置に素早く戻ります。）
注1. 機能＆モード切替スイッチ（J13ページ参照）を設定すると、リターンスイッチ、VTRスイッチもクイックズーム＆
オートクルージングズームスイッチとして使用することができます。
注2. クイックズーム操作時のズームスピードは、ズームスピード最大スピード調節つまみの設定位置に関わりなく、
最大スピードとなります。
注3. ズームシーソーコントロールレバーを押したままクイックズーム＆オートクルージングズームスイッチを押すと、
ズームはオートクルージングズーム動作をします。クイックズーム動作はしません。
クイックズーム&オートクルージングズームスイッチ

- J10 -
(3) オートクルージングズーム操作
ズームを一定のスピードで、テレ端またはワイド端まで作動させる操作です。
この機能は、低速でズーミングスピードを維持したいときに有効に活用することができます。
操作方法
a. ズームサーボ／マニュアル切替つまみを『S』に設定します。
b. ズームシーソーコントロールレバーを押してズームスピードを調節します。
c. ズームシーソーコントロールレバーを押したままクイックズーム＆オートクルージングズームスイッチを押します。
－ オートクルージングズーム機能が働きます。
d. ズームシーソーコントロールレバーから手を離します。
－ ズームは、クイックズーム＆オートクルージングズームスイッチを押した時点でのスピードのまま、テレ端また
はワイド端まで作動し続けます。
注. 機能＆モード切替スイッチ（J13ページ参照）を設定すると、リターンスイッチ、VTRスイッチもクイックズーム
＆オートクルージングズームスイッチとして使用することができます。
解除方法
オートクルージングズーム作動を解除するには、次の3つの方法があります。
1. ズームシーソーコントロールレバーを、ズ ームの作動方向側に押します。
－ ズームシーソーコントロールレバーを押す深さが、オートクルージングズーム作動をセットしたときに押した
深さを超えたときに、オートクルージングズ ーム作動は解除されます。
解除された後、ズームは、解除する前と同じ方向に作動しつづけます。（この方法では、滑らかなズーム作
動を維持しながら、オートクルージングズーム作動を解除することができます。）
2. ズームシーソーコントロールレバーを、ズ ームの作動方向とは反対側に押します。
－ オートクルージングズーム作動はただちに解除され、ズームは解除する前とは逆方向に作動します。
3. クイックズーム＆オートクルージングズームスイッチを押します。
－ オートクルージングズーム作動はただちに解除され、ズームは停止します。

- J11 -
マクロリング
A
C
R
マクロレバー
M
O
マクロ操作（近接撮影）は、次のようにして行います。
マ ク ロ 操 作
a. フォーカスリングを至近側一杯に回します。
b. マクロレバーを引きながら、マクロリングをカメラ側から見て時計方向一杯に回します。
c. ズームを操作して焦点を合わせます。
注.
マクロリングが中間の位置でも、撮影を行うことができます。
この場合、最短撮影距離と撮影範囲は、通常撮影の場合とマクロ撮影の場合の中間の値となります。
■解除方法
マクロリングをカメラ側から見て反時計方向に、マクロレバーが自動的に元の位置に戻るまで回します。

- J12 -
そ の 他 の 機 能
■VTR スイッチ
注. VTRスイッチは、カメラがVTRスイッチ機能に
対応している場合に使用できます。
カメラに接続されている VTRのスタート／ストップ
操作を行うスイッチです。
スイッチを押すごとにスタート／ストップが切り替
わります。
注. 機能＆モード切替スイッチの設定を変えると、
このスイッチの機能は、 クイックズームまたは
クイックズーム＆オートクルージングズームス
イッチの機能となります。（J13ページ参照）
■ リターンスイッチ（Fig. B）
注. スイッチを押している間、リターンビデオ画像を
カメラのビューファインダで見ることができます。
注. 機能＆モード切替スイッチの設定を変えると、
このスイッチの機能はクイックズームまたはク
イックズーム＆オートクルージングズームス
イッチの機能となります。（J13ページ参照）
VTRスイッチ
拡張用コネクタ
リターンスイッチ
リターンスイッチは、カメラがリターンスイッチ機能
に対応している場合に使用できます。
■拡張用コネクタ
このコネクタは､次の2つの用途で使用することができ
ます。
(1) パーソナルコンピュータを使用してレンズを制御
するとき。
(2)
（エンコーダ信号を出力します。）
バーチャルシステム用としてレンズを使用するとき。
■データインターフェース（ARRI LDS 、 Cooke /i）
データインターフェース方式の切り替えは、
LDS、/i 切替スイッチ（J14ページ参照）により行
います。
このレンズは、カメラとのデータインターフェース
“ARRI LDS”および“Cooke /i”に対応しています。
