FujiFilm FUJINON GF23mmF4 R LM WR User manual

FUJINON LENS
GF23mmF4 R LM WR
OWNER'S MANUAL
BL00004896-100 日本語ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
NEDERLANDS
SVENSKA
NORSK
SUOMI
РУССКИЙ
ITALIANO
POLSKI
中文简
中文繁體
한글
ﻲﺑﺮﻋ
DANSK

JA-1 日本語ご使用前に必ずお読みください安全上のご注意本文は、レンズまたはレンズを取り付けたカメラを安全に取り扱うための注意内容です。• ご使用の前に「安全上のご注意」をよくお読みの上、正しくお使いください。• お読みになったあとは大切に保管してください。表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。警告この表示の欄は「死亡または重傷などを負う可能性が想定される」内容です。注意この表示の欄は「障害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。お守りいただく内容の種類を次の絵表示で説明しています。このような絵表示は、気をつけていただきたい「注意喚起」内容です。このような絵表示は、してはいけない「禁止」内容です。このような絵表示は、必ず実行していただく「強制」内容です。警告風
呂、シャワー室での使用禁止
水をかけたり、水にぬらしたりしない。火災・感電の原因になります。分解禁止分解や改造は絶対にしない（ケースは絶対に開けない）。火災・感電の原因になります。また、異常動作を起こしてケガの原因になります。お取り扱いにご注意ください

JA-2
日本語接触禁止落下などによって破損し、内部が露出したときは、露出部に手を触れない。感電したり、破損部でけがをする原因になります。• 感電やけがに注意して速やかにカメラの電池・バッテリーを取り出し、お買上げ店にご相談ください。不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。レンズまたはカメラで直接太陽をみない。失明や視力障害になる恐れがあります。注意油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。異常な高温になる場所に置かない。窓を閉めきった自動車の中や、直射日光が当たる場所に置かないでください。火災の原因になることがあります。
小さいお子様の手の届くところに置かない。
けがの原因になることがあります。濡れた手で触らない。感電の原因になることがあります。逆光撮影では、画角から太陽を十分にはずす。太陽光がカメラ内部に直接入ることで、カメラ内で焦点を結び、火災ややけどの原因になることがあります。使用しない時は、レンズにキャップをつけ、太陽光のあたらない場所に保管する。太陽光が内部で焦点を結び、火災ややけどの原因になることがあります。三脚にカメラやレンズを取り付けたまま移動しない。転倒したり、ぶつけたりしてケガの原因になることがあります。

JA-3 日本語本製品をご使用する前に
カメラのファームウェアが古い場合は、レンズ機能の一部が使用できません。カメラのファームウェアを最新版に更新してください。ご使用のファームウェアのバージョンの確認方法やアップデート方法は以下のホームページをご覧ください。
http://fujifilm.jp/support/digitalcamera/download/
パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせください。
レンズのお手入れと取り扱い上のご注意
• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ・フィルターのガラス面の清掃はホコリを拭う程度にしてください。指紋がついたときは、レンズクロスやレンズペーパーに少量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付けてください。• レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。• レンズを水に濡らすと、部品がサビつくなどして故障の原因となります。雨や水滴がついたときは、よく拭いて乾かしてください。• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変形することがあります。

JA-4
日本語各部の名称GF23mmF4 R LM WR AレンズフードB取り付け指標Cフードロック解除ボタンDフォーカスリングE絞りリングロック解除ボタンF取り付け指標（焦点距離）G絞りリングHレンズ信号接点IレンズフロントキャップJレンズリアキャップQこのレンズでは、防塵・防滴性能を向上させるため、マウント部にゴムリングを使用しています。ゴムリングは有償にて富士フイルム修理サービスセンターで交換できます。付属品一覧• レンズフロントキャップ• レンズリアキャップ• レンズフード• レンズポーチ

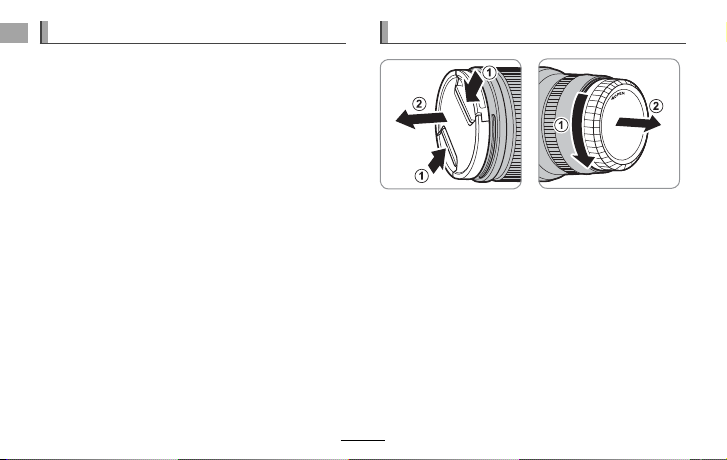

JA-5 日本語カメラへの取り付け方カメラへの取り付け方・取り外し方については、カメラの使用説明書をご覧ください。Q本製品は富士フイルムGマウント専用レンズです。Xマウントには装着できません。レンズキャップの取り外し方

JA-6

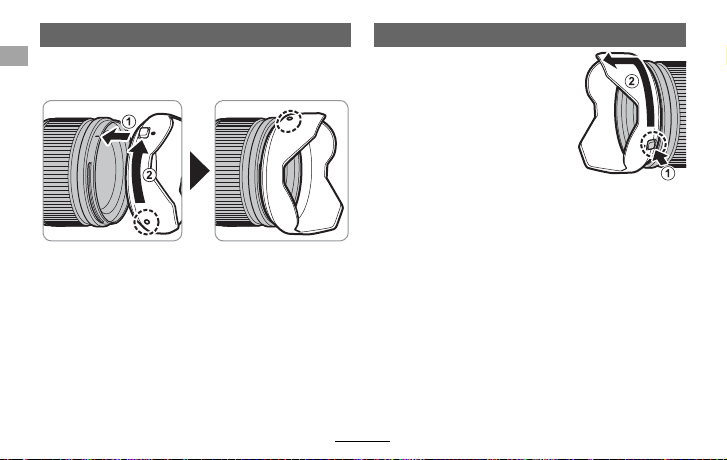

日本語レンズフードの取り外し方フードロック解除ボタンを押さえ、そのまま、反時計回りにフードを回転させて取り外してください。レンズフードの取り付け方レンズフードを取り付けると、画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

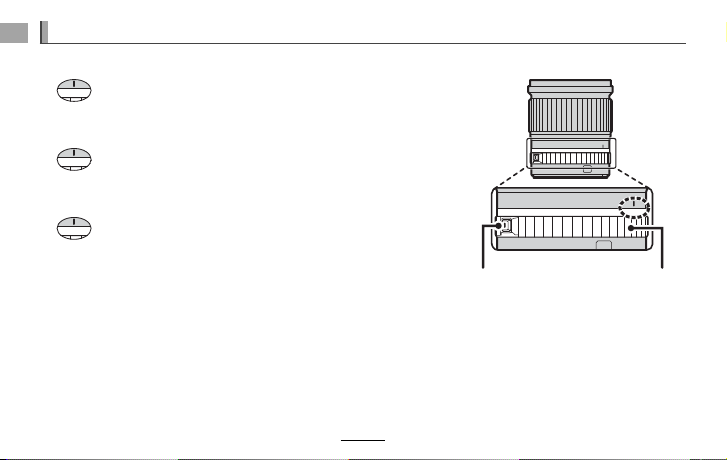

JA-7 日本語絞りリング
絞りリングで、撮影時の絞り(F 値)の設定方法を選択できます。
A
CA
Cポジション絞りリングをCポジションに合わせると、カメラ本体のコマンドダイヤルで絞り（F値）を設定できます。B
CA32
Aポジション絞りリングをAポジションに合わせると、カメラが自動で撮影条件に適した絞り（F値）を選択します。C
5.6 4
絞り目盛り（A/C ポジション以外）
絞りリングの目盛りで、絞り （F値） を設定できます。
R絞りリングをA/Cポジションに合わせるときや、A/Cポジションから解除するときは、絞りリングロック解除ボタンを押しながら絞りリングを回してください。CA32 22 16 11 8 5.6 4
23
CA32 22 16 11 8 5.6 4
23
絞りリングロック解除ボタン絞りリング

JA-8
日本語主な仕様型式GF23mmF4 R LM WR
レンズ構成12 群15 枚（非球面レンズ2枚、異常分散レンズ3枚、スーパーED レンズ1枚）焦点距離f=23mm（35 mm 判換算：18mm 相当）画角99.9°最大口径比（開放絞り）F4
最小絞りF32
絞り形式羽根枚数：9枚（円形絞り）ステップ段差：1/3 ステップ（全19 段）撮影距離範囲（撮像素子面からの距離）38cm 〜∞最大撮影倍率0.09 倍外形寸法 最大径×長さ（約）（先端よりマウント基準面まで）φ89.8mm ×103.0 mm
質量（約）（レンズキャップ・フード含まず）845g
フィルターサイズφ82 mm
Q外観及び性能を改良のため、お断りなく一部変更する場合があります。Q本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。R本モデルでは、フォーカスレンズ群をリニアモーターで駆動することで、高画質かつ高速・高精度なオートフォーカスを実現しています。リニアモーターは構造上、通電されていない時は、フォーカスレンズ群がフリーになるため、レンズ単体の状態や、カメラの電源をOFF したときや再生モードにしたときは、振ると音や振動が生じますが、品質・性能上は全く問題ありません。

EN-1 ENGLISH
For Your Safety
Be sure to read these notes
before use
Safety Notes
Thank you for your purchase of this prod-
uct. For repair, inspection, and internal
testing, contact your FUJIFILM dealer.
• Make sure that you use the lens correctly.
Read these safety notes and the camera
Owner’s Manual carefully before use.
• After reading these safety notes, store
them in a safe place.
About the Icons
The icons shown below are used in this
document to indicate the severity of the
injury or damage that can result if the in-
formation indicated by the icon is ignored
and the product is used incorrectly as a
result.
WARNING
This icon indicates that
death or serious injury can
result if the information is
ignored.
CAUTION
This icon indicates that
personal injury or material
damage can result if the
information is ignored.
The icons shown below are used to indi-
cate the nature of the instructions which
are to be observed.
Triangular icons tell you that this
information requires attention (“Im-
portant”).
Circular icons with a diagonal bar
tell you that the action indicated is
prohibited (“Prohibited”).
Filled circles with an exclamation
mark indicate an action that must
be performed (“Required”).
WARNINGWARNING
Do not use in the
bathroom or shower
Do not immerse in or expose to
water. Failure to observe this
precaution can cause a fire or
electric shock.
Do not disassemble
Do not disassemble (do not open
the case). Failure to observe
this precaution can cause fire,
electric shock, or injury due to
product malfunction.
Do not touch internal
parts
Should the case break open as
the result of a fall or other ac-
cident, do not touch the exposed
parts. Failure to observe this
precaution could result in
electric shock or in injury from
touching the damaged parts.
Remove the camera battery
immediately, taking care to
avoid injury or electric shock,
and take the product to the
point of purchase for consul-
tation.

EN-2
ENGLISH
WARNINGWARNING
Do not place on unstable sur-
faces. The product may fall,
causing injury.
Do not view the sun through
the lens or camera viewnders.
Failure to observe this precau-
tion can cause permanent
visual impairment.
CAUTIONCAUTION
Do not use or store in locations
that are exposed to steam, or
smoke or are very humid or
extremely dusty. Failure to
observe this precaution can
cause fire or electric shock.
Do not leave in direct sunlight
or in locations subject to very
high temperatures, such as in
a closed vehicle on a sunny day.
Failure to observe this precau-
tion can cause fire.
CAUTIONCAUTION
Keep out of the reach of small
children. This product could
cause injury in the hands of
a child.
Do not handle with wet hands.
Failure to observe this precau-
tion can cause electric shock.
Keep the sun out of the frame
when shooting backlit subjects.
Sunlight focused into the
camera when the sun is in or
close to the frame can cause
fi r e o r b u r n s .
When the product is not in use,
replace the lens caps and store
out of direct sunlight. Sunlight
focused by the lens can cause
fi r e o r b u r n s .
Do not carry the camera or lens
while they are attached to a
tripod. The product can fall
or strike other objects, caus-
ing injury.
For Customers in the U.S. A.For Customers in the U.S. A.
Tested To Comply With FCC Standards
FOR HOME OR OFFICE USE
FCC Statement: This device complies with Part 15 of
the FCC Rules. Operation is subject to the follow-
ing two conditions: (1) This device may not cause
harmful interference, and (2) this device must ac-
cept any interference received, including interfer-
ence that may cause undesired operation.
CAUTION: This equipment has been tested and
found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protec-
tion against harmful interference in a residential in-
stallation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may
cause harmful interference to radio communica-
tions. However, there is no guarantee that inter-
ference will not occur in a particular installation.
If this equipment does cause harmful interference
to radio or television reception, which can be de-
termined by turning the equipment off and on, the
user is encouraged to try to correct the interference
by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between
the equipment and receiver.

EN-3 ENGLISH
• Connect the equipment into an outlet on a cir-
cuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
• You are cautioned that any changes or modifi-
cations not expressly approved in this manual
could void the user’s authority to operate the
equipment.
Notes on the Grant: To comply with Part 15 of the
FCC Rules, this product must be used with a
Fujifilm-specified ferrite-core A/V cable, USB cable,
and DC supply cord.
For Customers in CanadaFor Customers in Canada
CAN ICES-3 (B)/NMB-3(B)
CAUTION: This Class B digital apparatus complies
with Canadian ICES-003.
IMPORTANT SAFETY INSTRUCTIONS
• Read these instructions.
• Keep these instructions.
• Heed all warnings.
• Follow all instructions.
• Do not use this apparatus near water (excluding
waterproof products).
• Clean only with a dry cloth.
• Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
• Do not install near any heat sources such as ra-
diators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
• Protect the power cord from being walked on
or pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
• Only use attachments/accessories specified by
the manufacturer.
• Unplug this apparatus during lightning storms or
when unused for long periods of time.
• Refer all servicing to qualified service personal.
Servicing is required when the apparatus has
been damaged in any way, such as power supply
cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the ap-
paratus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
Disposal of Electrical and Electronic Equipment inDisposal of Electrical and Electronic Equipment in
Private HouseholdsPrivate Households
In the European Union, Norway, Iceland
and Liechtenstein: This symbol on the
product, or in the manual and in the
warranty, and/or on its packaging in-
dicates that this product shall not be
treated as household waste. Instead
it should be taken to an applicable
collection point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly,
you will help prevent potential negative conse-
quences to the environment and human health,
which could otherwise be caused by inappropriate
waste handling of this product.
The recycling of materials will help to conserve nat-
ural resources. For more detailed information about
recycling this product, please contact your local city
office, your household waste disposal service or the
shop where you purchased the product.
In Countries Outside the European Union, Norway,
Iceland and Liechtenstein: If you wish to discard this
product, including the batteries or accumulators,
please contact your local authorities and ask for the
correct way of disposal.
Australian RCM

EN-4
ENGLISH
Before Using This Product
Some lens features are not available with older
versions of the camera rmware. Be sure to up-
date the camera rmware to the latest version.
Instructions on viewing the camera rmware
version and updating camera rmware are
available from the following website:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
If you do not have access to a computer, sup-
port is available from the local distributor
listed in the “FUJIFILM Worldwide Network”
material provided with your camera.
Product Care
• When using a lens hood, do not pick up or
hold the camera using only the hood.
• Keep the lens signal contacts clean.
• Use a blower to remove dust and lint from the
glass surfaces of the lens or lter. To remove
smudges and ngerprints, apply a small
amount of lens cleaner to a soft, clean cotton
cloth or lens-cleaning tissue and clean from
the center outwards using a circular motion,
taking care not to leave smears or touch the
glass with your ngers.
• Never use organic solvents such as paint
thinner or benzene to clean the lens.
• Attach the front and rear caps when the lens
is not in use.
• Store the lens and lter in cool, dry locations
to prevent mold and rust. Do not store in
direct sunlight or with naphtha or camphor
moth balls.
• Keep the lens dry. Rusting can cause irrepara-
ble damage.
Wipe o rain and water droplets.
• Leaving the lens in extremely hot locations
could cause damage or warping.

EN-5 ENGLISH
Parts of the Lens
GF23mmF4 R LM WR ALens hood
BMounting marks
CHood latch release
DFocus ring
EAperture ring lock release
FMounting marks (focal length)
GAperture ring
HLens signal contacts
IFront lens cap
JRear lens cap
QThe lens mount includes a rubber ring to ensure that the lens
remains dust- and splash-proof. The ring can be replaced for
a fee at any FUJIFILM service center.
Supplied Accessories
• Front lens cap
• Rear lens cap
• Lens hood
• Lens pouch

EN-6
ENGLISH
Attaching the Lens
See the camera manual for information
on attaching and removing lenses.
QThis lens is for use exclusively with FUJIFILM G mounts and
can not be used with X mounts.
Removing the Caps
Remove the caps as shown.

EN-7 ENGLISH
Attaching the Hood
When attached, lens hoods reduce glare
and protect the front lens element.
Removing the Hood
To remove the hood, press
and hold the hood latch
release while rotating the
hood counterclockwise.

EN-8ENGLISH
The Aperture Ring
Rotate the lens aperture ring to choose the aperture (f-number).
AC (
CA
): Set aperture to the value chosen with the
camera command dial.
BA (
CA32
): Set aperture to the value chosen automat-
ically by the camera.
COther values (
5.6 4
): Set aperture to the selected
value.
RTo select Cor A, or to select another value after selecting Cor A, press the aper-
ture ring lock release while rotating the aperture ring.
CA32 22 16 11 8 5.6 4
23
CA32 22 16 11 8 5.6 4
23
Aperture ring lock
release
Aperture ring

EN-9 ENGLISH
Specications
Type GF23mmF4 R LM WR
Lens construction
15 elements in 12 groups (including 2 aspherical, 3 extra-low-dispersion, and 1 super extra-low-dispersion elements)
Focal length (35mm format equivalent)f=23mm (18 mm)
Angle of view 99.9°
Max. aperture f/4
Min. aperture f/32
Aperture control
Number of blades 9 (rounded diaphragm opening)
Stop size ⁄EV (19 stops)
Focus range (measured from focal plane) 38cm–infinity
Max. magnication 0.09×
External dimensions: Diameter ×Length* (approx.)
* distance from camera lens mount ange
⌀89.8× 103.0 mm
Weight* (approx.)
* excluding caps and hoods
845 g
Filter size ⌀82mm
QImprovements may result in unannounced changes to specifications and appearance.
QOwing to how this lens is constructed, the “Distance indicator” displayed by the camera may in some cases differ from the actual
focus distance. Use the “Distance indicator” as a guide only.
RThis lens uses linear motors to ensure fast and accurate auto focus while maintaining the highest image quality. When the camera
is turned off, the lens is disconnected from the camera body, or the playback feature is turned on, there may be an audible sound
and slight physical vibration due to the linear motor’s magnets being disengaged. This is perfectly normal and will not negatively
affect image quality or lens performance.

FR-1
FRANÇAIS
Pour votre sécurité
Lisez attentivement ces remarques
avant toute utilisation
Consignes de sécurité
Nous vous remercions d’avoir acheté ce pro-
duit. Pour le faire réparer, inspecter ou tester,
contactez votre représentant FUJIFILM.
• Veillez à utiliser correctement votre objectif.
Pour cela, lisez attentivement les consignes de
sécurité suivantes ainsi que le Manuel du pro-
priétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, ran-
gez-les dans un endroit sûr.
À propos des icônes
Les icônes illustrées ci-dessous sont utilisées
dans ce document pour indiquer le degré
de gravité des blessures ou dommages qui
peuvent se produire si vous n’observez pas
les informations indiquées par l’icône et donc
utilisez ce produit de manière incorrecte.
AVERTISSEMENT
Cette icône indique que le fait de
ne pas observer les informations
mentionnées peut entraîner la
mort ou des blessures graves.
ATTENTION
Cette icône indique que le fait
de ne pas observer les infor-
mations mentionnées peut
provoquer des blessures ou
endommager le matériel.
Les icônes illustrées ci-dessous sont utilisées
pour indiquer la nature des instructions que
vous devez observer.
Les icônes triangulaires vous indi-
quent que ces informations néces-
sitent votre attention (« Important »)
Les icônes circulaires barrées en dia-
gonale vous informent que l’action
indiquée est interdite (« Interdit »)
Les cercles pleins qui contiennent
un point d’exclamation vous infor-
ment que l’action doit être réalisée
(« Requis »).
AVERTISSEMENTAVERTISSEMENT
Ne l’utilisez pas dans
une salle de bain ou
une douche
Ne l’immergez pas et ne l’expo-
sez à l’eau. Le non-respect de
cette précaution peut pro-
voquer un incendie ou une
décharge électrique.
AVERTISSEMENTAVERTISSEMENT
Ne le démonte z pas
Ne le démontez pas (n’ouvrez
pas son boîtier). Le non-res-
pect de cette consigne peut
provoquer un incendie, une
décharge électrique ou des
blessures par le mauvais fonc-
tionnement du produit.
Ne touchez pas aux
pièces intérieures
Dans le cas où le boîtier s’ouvri-
rait suite à une chute ou à un
autre accident, ne touchez pas
aux pièces mises à nu. Vous
risquez sinon de recevoir une
décharge électrique ou de
vous blesser par la manipu-
lation des pièces endomma-
gées. Retirez immédiatement
la batterie, en évitant de vous
blesser ou de recevoir une
décharge électrique, puis
confiez le produit au reven-
deur d’origine pour le faire
vérifier.

FR-2 FRANÇAIS
AVERTISSEMENTAVERTISSEMENT
Ne le placez pas sur des surfaces
instables. Il risque de tomber
et de blesser quelqu’un.
Ne regardez pas le soleil à
travers l’objectif ou le viseur
de l’appareil photo. Le non-
respect de cette précaution
pourrait entraîner une défi-
cience visuelle permanente.
ATTENTIONATTENTION
Ne l’utilisez pas et ne le rangez
pas dans des lieux exposés à la
vapeur, à la fumée ou qui sont
très humides ou poussiéreux. Le
non-respect de cette consigne
peut provoquer un incendie ou
une décharge électrique
Ne le laissez pas en plein soleil
ou dans des endroits exposés à
des températures très élevées,
comme dans un véhicule fermé
par grand soleil. Le non-res-
pect de cette consigne peut
provoquer un incendie
ATTENTIONATTENTION
Conservez-le hors de la portée
des enfants en bas âge. Il peut
provoquer des blessures s’il
est laissé dans les mains d’un
enfant.
Ne le manipulez pas avec des
mains mouillées. Vous risquez
sinon de recevoir un choc
électrique.
Lorsque vous photographiez un
sujet à contre-jour, gardez le
soleil à l’extérieur du cadre. Les
rayons du soleil focalisés dans
l’appareil photo lorsque le so-
leil est à l’intérieur ou près du
cadre peuvent provoquer des
feux ou des brûlures.
Remettez les bouchons en place
et rangez-le à l’abri du soleil
lorsque vous ne l’utilisez pas.
Les rayons du soleil focalisés
par l’objectif peuvent provo-
quer des feux ou des brûlures.
ATTENTIONATTENTION
Ne transportez pas l’appareil
photooul’objectiflorsqu’ilssont
xés sur un trépied. Ils peuvent
tomber ou taper d’autres ob-
jets et blesser quelqu’un.
À l’attention des clients résidant aux États-UnisÀ l’attention des clients résidant aux États-Unis
Testé pour être en conformité avec les normes de la FCC
POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU
Réglementation de la FCC : Cet appareil est conforme à la
Partie 15 de la réglementation de la FCC. Son fonction-
nement est soumis aux deux conditions suivantes: (1)
Cet appareil ne peut pas causer d’interférence dange-
reuse et (2) cet appareil doit accepter toute interférence
reçue, y compris celle susceptible de provoquer un
fonctionnement indésirable.
ATTENTION : Cet appareil a été testé et déclaré conforme
aux normes d’un appareil numérique de Classe B,
stipulées dans la Partie 15 de la réglementation de la
FCC. Ces normes sont destinées à assurer une protection
suffisante contre les interférences dangereuses dans
le cadre d’une installation résidentielle. Cet appareil
génère, utilise et peut émettre des fréquences radio
et peut, s’il n’est pas installé et utilisé conformément
aux instructions, être à l’origine d’interférences dans
les communications radio. Néanmoins, il n’est pas
possible de garantir que des interférences ne seront pas
provoquées dans certaines installations particulières. Si
cet appareil est effectivement à l’origine d’interférences
