Mainboard D2438 - Internal connectors and slots
USB - dual channel
(internal or external via
special wire)
12
1
2
11
1 = Key
2 = Not connected
3 = VCC X
4 = VCC Y
5 = Data negative Port X
6 = Data negative Port Y
7 = Data positive Port X
8 = Data positive Port Y
9 = GND X
10 = GND Y
11 = Key
12 = Not connected
PCI 1
PCI 2
PCI 4
PCI 3
Floppy disk drive
Front panel
Power supply
Serial ATA 3
Serial ATA 4
Fan 3
Battery
LCD Display
IDE drives 1/2
slot 1 slot 3 slot 4 slot 2
Channel B
Channel A
PCIe x4 (x16 mechanical possible)
PCIe x8/x16
PCIe x1
Additional
Power supply
Fan 1
CD In
Audio
S/PDIF connector
Fan 2
Power supply
control
Serial ATA 2
Serial ATA 1
Fan 4
IEEE1394
Front
panel
Com2
Buzzer
Power supply cont.
Intrusion
USB
Optionale Komponenten / Optional components
Audio In
1
1 = Left CD audio input
2 = CD GND
3 = CD GND
4 = Right CD audio input
High Definition Audio
1
2
1 = Micro input left
2 = Analog GND
3 = Micro input right
4 = Presence Detect
5 = Right line / Headphone output
6 = Sense 1 return
7 = Jack sense Send
8 = Key
9 = Left line / Headphone output
10 = Sense 2 return
Front panel
1) Both connector positions possible
2) 2pin or 3pin connector possible
1
2
HD-LED
Power On/Off
Recovery Password
1) Message LED
Reset
Power On
LED 2)
Speaker
External connectors
1394
LAN
S/PDIF
OUT
Recovery inserted = The system starts
from floppy and allows a BIOS recovery
Password inserted = System- and BIOS
Pass-word are skipped when device is
switched on
A26361-D2348-Z140-1-7619
A26361-D2438-Z110-1-8N19, Ausgabe 1

Mainboard D2438
List of onboard features D2438
Chipset Intel ®975X
Board size ATX
VGA -
Audio / 8-channel / S/PDIF 5.1 / - / -
Buzzer / int. Speaker Support - / 
LAN 1 Gbit / 100 Mbit / 10 Mbit / / 
LAN ASF / AoL / WoL / Boot / - / / 
Serial ATA / ATA / RAID / / 
FireWireTM / USB 2.0 / 
FAN monitored PSU** / CPU (FAN1) / AUX1 (FAN2) / AUX2 (FAN3) / / / 
FAN controlled PSU** / CPU (FAN1) / AUX1 (FAN2) / AUX2 (FAN3) / / / 
TEMP monitored CPU/ONB1/ONB2/HDD / / / 
SmartCard SystemLock (USB / serial) / -
Fujitsu Siemens Computers Keyboard Power Button Support 
List of special onboard features
Silent Fan / Silent Fan LT / System Guard / - / 
Silent Drives / Recovery BIOS / Desk Update / / 
Multi Boot / Safe Standby / HDD Password / / 
Logo Boot / Intel On Screen Branding / 
** not supported by standard Power Supplies
Special Features
Green Edition Halogen-free and lead-reduced product
Silent Fan Independent temperature related processor and fan supervision and control
System Guard View and adjust Silent Fan
Silent Drives Noise reduction for optical and hard disk drives
Safe Standby Prevents data loss in S3 (Save-to-RAM)
Recovery BIOS Restores a disrupted BIOS
Desk Update Simple driver update with DU CD
Multi Boot Comfortable boot from any boot device
HDD Password Access protection for ATA5/ATAPI5 hard disk drives
Power Supply Requirements - for onboard components (worst case)
Source Voltage Maximal variation Mainboard current (Maximal)
+ 12 V +/- 5 % 10.0 A
Main Power - 12 V +/- 10 % 0.05 A
Supply + 5 V +/- 5 % 6 A
+ 3.3 V +/- 5 % 4 A
Aux. Power Supply + 5 V +/- 5 % 2 A
A26361-D2438-Z110-1-8N19, Ausgabe 1

Mainboard D2438
Hinweise zu Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
●Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstandes), bevor Sie mit Baugruppen arbeiten.
●Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
●Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
●Fassen Sie die Baugruppen nur am Rand an.
●Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt!
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres
Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf
der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden Sie am Anfang des
Handbuches.
Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss, violett Serielle Schnittstelle, türkis
PS/2-Mausanschluss, grün
Parallele Schnittstelle/Drucker, burgund
LAN
LAN-Anschluss (RJ-45)
Mikrofonanschluss, rosa
Bildschirmanschluss, blau USB - Universal Serial Bus, schwarz
Audioeingang (Line in), hellblau Audioausgang (Line out), hellgrün
A26361-D2438-Z110-1-8N19, Ausgabe 1 Deutsch - 1

Mainboard D2438
Prozessor ein- / ausbauen oder tauschen (mit Kühlkörper)
!
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
●Intel Pentium 4 mit 800/1066 MHz Front Side Bus (max. 95 W) in der Bauform LGA775
●Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet
unter: www.fujitsu-siemens.com/mainboards.
!
Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte
Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors
beeinträchtigen oder den Prozessor zerstören.
Setzen Sie den Prozessor mit großer Sorgfalt in den Steckplatz, da die
Federkontakte des Steckplatzes sehr empfindlich sind und nicht verbogen werden
dürfen.
Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall den
Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden Sie sich bitte
direkt an Ihren zuständigen Händler.
►Entfernen Sie den Kühlkörper.
!
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von
Fujitsu Siemens Computers zurückgenommen werden!
►Drücken Sie auf den Hebel und haken Sie ihn aus.
►Klappen Sie die Halterung nach oben.
a
b
b
►Halten Sie den Prozessor mit Daumen und
Zeigefinger und stecken Sie ihn so in den
Steckplatz (b), dass die Markierung des
Prozessors mit der Markierung am Steckplatz von
der Lage her übereinstimmt (a).
►Klappen Sie die Halterung nach unten.
►Drücken Sie den Hebel nach unten, bis er wieder
einhakt.
►Entfernen Sie die Schutzkappe und verwahren
Sie diese.
!
Bitte beachten Sie, dass je nach
verwendetem Kühlkörper unterschiedliche
Kühlkörperhalterungen auf dem Mainboard
benötigt werden.
►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben oder stecken Sie ihn
in die Befestigungen.
2 - Deutsch A26361-D2438-Z110-1-8N19, Ausgabe 1

Mainboard D2438
Hauptspeicher ein-/ausbauen oder tauschen
Technische Daten
Technologie: DDR2 533/667 SDRAM ungepufferte DIMM-Module
240-Pin; 1,8 V; 64 Bit, ECC möglich
Gesamtgröße: 256 MBytes bis 8 GByte DDR2
Modulgrößen: 256, 512, 1024 oder 2048 MByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet
unter: www.fujitsu-siemens.com/mainboards.
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher
Speicherkapazität können kombiniert werden.
!
Es dürfen nur ungepufferte 1,8 V-Speichermodule mit und ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-4200U- oder PC2-5300U-Spezifikation
entsprechen. Genauso werden DDR2-Speichermodule der PC2-4200E- oder
PC2-5300E-Spezifikation unterstützt.
i
Das Mainboard besitzt zwei Speicherkanäle (Channel A und Channel B) mit je zwei
Steckplätzen (Slot 1 und 3 oder Slot 2 und 4).
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf, die
Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen Sie die
Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und Channel B die
gleiche Speichergröße verwendet wird.

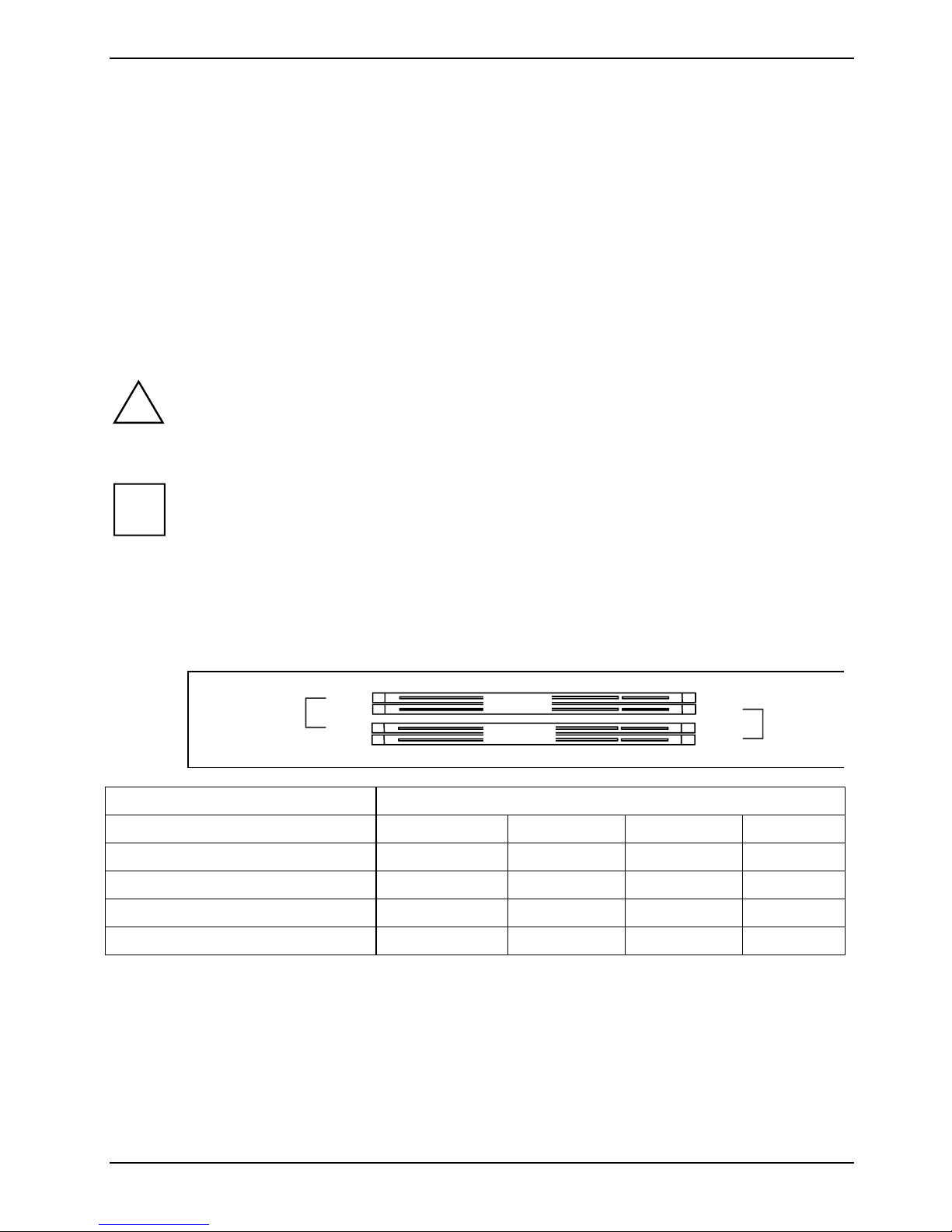

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Channel A
Channel B slot 2
slot 1
slot 4
slot 3
Anzahl der gesteckten Speichermodule
zu verwendender Steckplatz 1 2 3 4
Channel A, Slot 1 X X X X
Channel A, Slot 3 X X
Channel B, Slot 2 X X X
Channel B, Slot 4 X
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
A26361-D2438-Z110-1-8N19, Ausgabe 1 Deutsch - 3

Mainboard D2438
PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes
Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch "Basisinformationen
Mainboard".
i
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die
mehrfache Nutzung von IRQ Lines (IRQ Sharing). Sollte IRQ Sharing nicht zu umgehen
sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing unterstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom
BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als PCI-Interrupt INT A
bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen, können in einen beliebigen
Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie viele
und welche dieser Interrupts verwendet werden, entnehmen Sie der mitgelieferten Dokumentation
der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
Controller or slot INT
Mechanical slot
On board controller 1 2 3 4 5 6 7
USB 1.1 PCIe PCI
PCI
INT
LINE 1st 2nd 3rd 4th
USB 2.0
SMBus
H
D Audio
Firewire
LAN
x16 x1 X4 1 2 3 4
1 (A) - - - - - - X X A D B - - - -
2 (B) - - - - - - - - B A C - - - -
3 (C) - - - - - - - - - B D D C A D
4 (D) - - - - - X - - - C A C D B A
5 (E) - - - X - - - X - - - - - - - -
6 (F) - - X - - - - - - - - B A C B
7 (G) - X - - - - - - - - - A B D C
8 (H) X - - - X - - - - - - - - - -
Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line verfügen
(kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ Sharing
benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten
auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an
dieser PCI IRQ Line müssen IRQ Sharing unterstützen.
4 - Deutsch A26361-D2438-Z110-1-8N19, Ausgabe 1

Mainboard D2438
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu
neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem
können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich
durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter www.fujitsu-siemens.com/mainboards finden Sie die BIOS-Updates.
Wie funktioniert ein BIOS-Update?
Sie haben zwei Möglichkeiten:
1. BIOS-Update unter DOS mit startfähiger BIOS-Update-Diskette - Kurzbeschreibung
►Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
►Legen Sie eine leere Diskette (1,44 MByte) ein.
►Führen Sie die Update-Datei aus (z. B. 2438103.EXE).
►Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
►Starten Sie den PC neu.
►Folgen Sie den Bildschirmanweisungen.
i
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch zum
"BIOS-Setup" (CD "Drivers & Utilities").
2. BIOS-Update unter Windows mit dem Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden.
DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).
A26361-D2438-Z110-1-8N19, Ausgabe 1 Deutsch - 5

Mainboard D2438
Information about boards
Be sure to observe the following for boards with ESD:
●You must always discharge static build up (e.g. by touching a grounded object)
before working.
●The equipment and tools you use must be free of static charges.
●Remove the power plug from the mains supply before inserting or removing
boards containing ESDs.
●Always hold boards with ESDs by their edges.
●Never touch pins or conductors on boards fitted with ESDs.
An overview of the features is provided in the data sheet.
Special features
Your mainboard is available in different configuration levels. Depending on the configuration, your
mainboard is equipped with or supports special features.
This manual describes the most important properties of this mainboard.
Additional information on mainboards is contained in the manual "Basic information on mainboard"
on the "User Documentation" or "OEM Mainboard" CDs, or on the Internet.
Interfaces and connectors
The location of the interfaces and connectors of your mainboard is specified at the beginning of the
manual.
The components and connectors marked are not necessarily present on the mainboard.
External ports
The location of the external connections of your mainboard is specified at the beginning of the
manual.

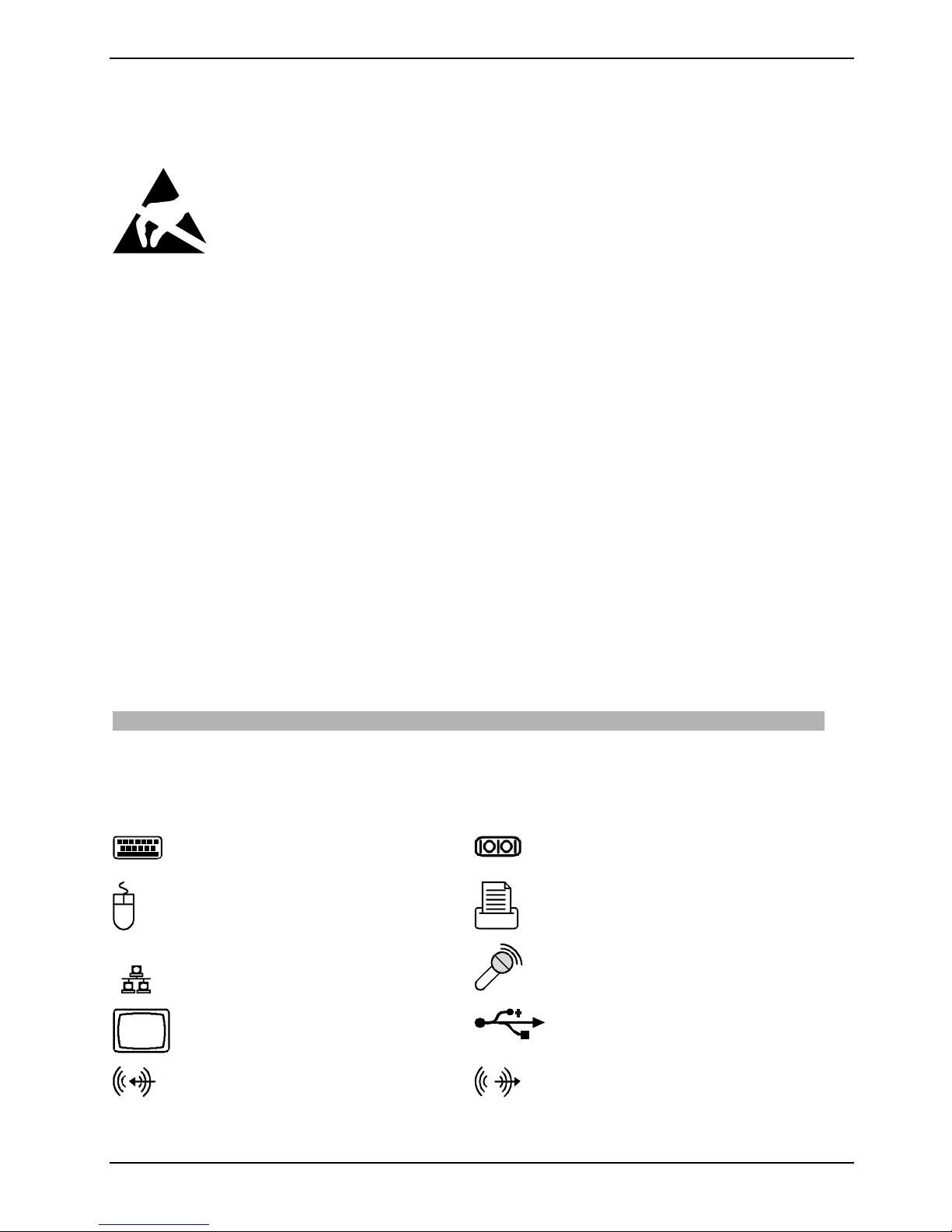

PS/2 keyboard port, purple Serial interface, turquoise
PS/2 mouse port, green
Parallel port/Printer, burgundy
LAN
LAN port (RJ-45)
Microphone jack (mono), pink
Monitor port, blue USB - Universal Serial Bus, black
Audio input (Line in), light blue Audio output (Line out), light green
A26361-D2438-Z110-1-8N19, edition 1 English - 1

Mainboard D2438
Installing/removing or replacing processor (with heat sink)
!
Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in the operating manual of your system.
Technical data
●Intel Pentium 4 with 800/1066 MHz front side bus (max. 95 W) in the LGA775 design
●A current list of the processors supported by this mainboard is available on the Internet at:
www.fujitsu-siemens.com/mainboards.
!
Never touch the underside of the processor. Even minor soiling such as grease from
the skin can impair the processor's operation or destroy the processor.
Place the processor in the socket with extreme care, as the spring contacts of the
socket are very delicate and must not be bent.
If one or more spring contacts are bent do not insert the processor in any case as it
may be damaged by doing so. Please contact the responsible vendor.
►Remove the heat sink.
!
The processor socket ist covered with a protective cap to protect the spring contacts In a
warranty case the mainboard can only be taken back by Fujitsu Siemens Computers with
the protective cap secured!
►Press down the lever and unhook it.
►Fold up the frame.
a
b
b
►Hold the processor between your thumb and
index finger and insert it into the socket (b) so that
the marking of the processor is aligned with the
marking on the socket (a).
►Fold down the frame.
►Press the lever downward until it is hooked in
again.
►Remove the protective cap and keep it.
!
Please note that, depending on the heat
sink used, different heat sink mounts are
required on the mainboard.
►Depending on the configuration variant, you must pull a protective foil off the heat sink or coat
the heat sink with heat conducting paste before fitting it.
►Secure the heat sink - depending on the model - with four screws or push it into the mounts.
2 - English A26361-D2438-Z110-1-8N19, edition 1

Mainboard D2438
Installing/removing or replacing main memory
Technical data
Technology: DDR2 533/667 SDRAM unbuffered DIMM modules
240-Pin; 1.8 V; 64 Bit, ECC possible
Size: 256 MB to 8 GB DDR2
Granularity: 256, 512, 1024 or 2048 Mbyte for one socket
A current list of the memory modules recommended for this mainboard is available on the Internet
at: www.fujitsu-siemens.com/mainboards.
At least one memory module must be installed. Memory modules with different memory capacities
can be combined.
!
You may only use unbuffered 1,8 V memory modules with or without ECC.
DDR2-memory modules must meet the PC2-4200U or PC2-5300U specification. In
addition the DDR2-memory modules must meet the PC2-4200U or PC2-53000U
specification.
i
The mainboard has two memory channels (channel A and channel B) with two slots each
(slot 1 and 3 or slot 2 and 4).
If you use more than one memory module, then make sure to distribute the memory
modules over both memory channels. By doing this you use the performance advantages
of the dual-channel mode.
The maximum system performance is given when the same memory size is used in
Channel A and Channel B.

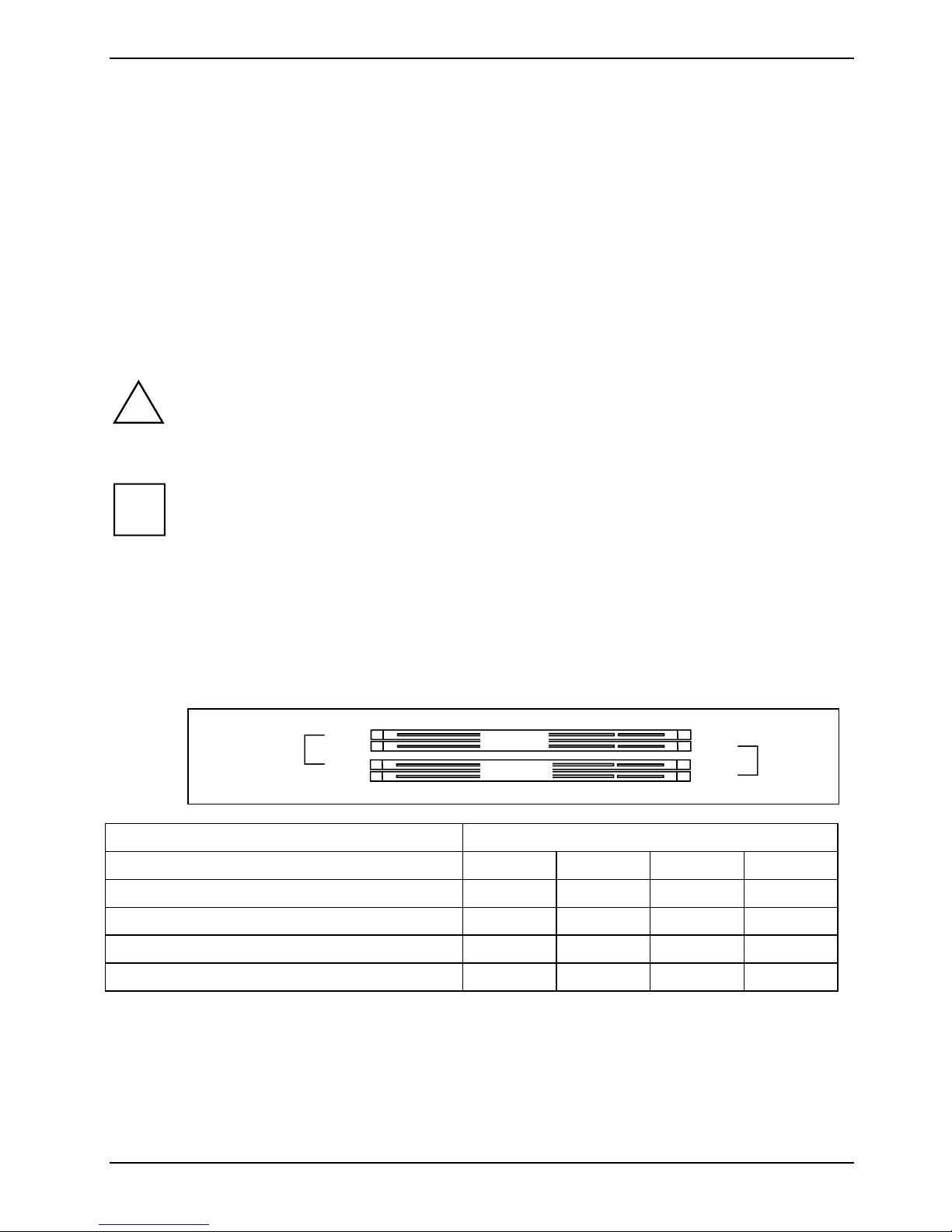

To simplify equipping, the slots are colour coded.
Channel A
Channel B slot 2
slot 1
slot 4
slot 3
Number of inserted memory modules
slot to be used 1 2 3 4
Channel A, slot 1 X X X X
Channel A, slot 3 X X
Channel B, slot 2 X X X
Channel B, slot 4 X
The installation/removal is described in the "Basic information on mainboard" manual.
A26361-D2438-Z110-1-8N19, edition 1 English - 3

Mainboard D2438
PCI bus interrupts - Selecting correct PCI slot
Extensive information on this section is contained in the manual "Basic information on mainboard".
i
To achieve optimum stability, performance and compatibility, avoid the multiple use of IRQ
Lines (IRQ sharing). Should IRQ sharing be unavoidable, then all involved devices and
their drivers must support IRQ sharing.
Which ISA IRQs are assigned to the PCI IRQ Lines is normally automatically specified by the BIOS
(see "BIOS Setup" description).
Monofunctional expansions cards
PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.
Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge
These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many and
which of these interrupts are used is specified in the documentation provided with the card.
The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:
Controller or slot INT
Mechanical slot
On board controller 1 2 3 4 5 6 7
USB 1.1 PCIe PCI
PCI
INT
LINE 1st 2nd 3rd 4th
USB 2.0
SMBus
H
D Audio
Firewire
LAN
x16 x1 X4 1 2 3 4
1 (A) - - - - - - X X A D B - - - -
2 (B) - - - - - - - - B A C - - - -
3 (C) - - - - - - - - - B D D C A D
4 (D) - - - - - X - - - C A C D B A
5 (E) - - - X - - - X - - - - - - - -
6 (F) - - X - - - - - - - - B A C B
7 (G) - X - - - - - - - - - A B D C
8 (H) X - - - X - - - - - - - - - -
Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you must use
another PCI/PCI Express slot with IRQ sharing, check whether the expansion card properly supports
IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all cards and components on
this PCI IRQ Line must also support IRQ sharing.
4 - English A26361-D2438-Z110-1-8N19, edition 1

Mainboard D2438
BIOS update
When should a BIOS update be carried out?
Fujitsu Siemens Computers makes new BIOS versions available to ensure compatibility to new
operating systems, new software or new hardware. In addition, new BIOS functions can also be
integrated.
A BIOS update should always also be carried out when a problem exists that cannot be solved with
new drivers or new software.
Where can I obtain BIOS updates?
The BIOS updates are available on the Internet at www.fujitsu-siemens.com/mainboards.
How does a BIOS update work?
You have two ways of doing this:
1. BIOS update under DOS with bootable BIOS update floppy disk - brief description
►Download the update file from out website to your PC.
►Insert an empty floppy disk (1.44 Mbyte).
►Run the update file (e.g. 2438103.EXE).
►A bootable update floppy disk is created. Leave this floppy disk in the drive.
►Restart the PC.
►Follow the instructions on screen.
i
Detailed information on the BIOS update under DOS is provided in the manual on "BIOS
Setup" ("Drivers & Utilities" CD).
2. BIOS update under Windows with DeskFlash utility
A BIOS update can also be carried out directly under Windows with the DeskFlash utility. DeskFlash is
contained on the "Drivers & Utilities" CD (under DeskUpdate).
A26361-D2438-Z110-1-8N19, edition 1 English - 5

Mainboard D2438

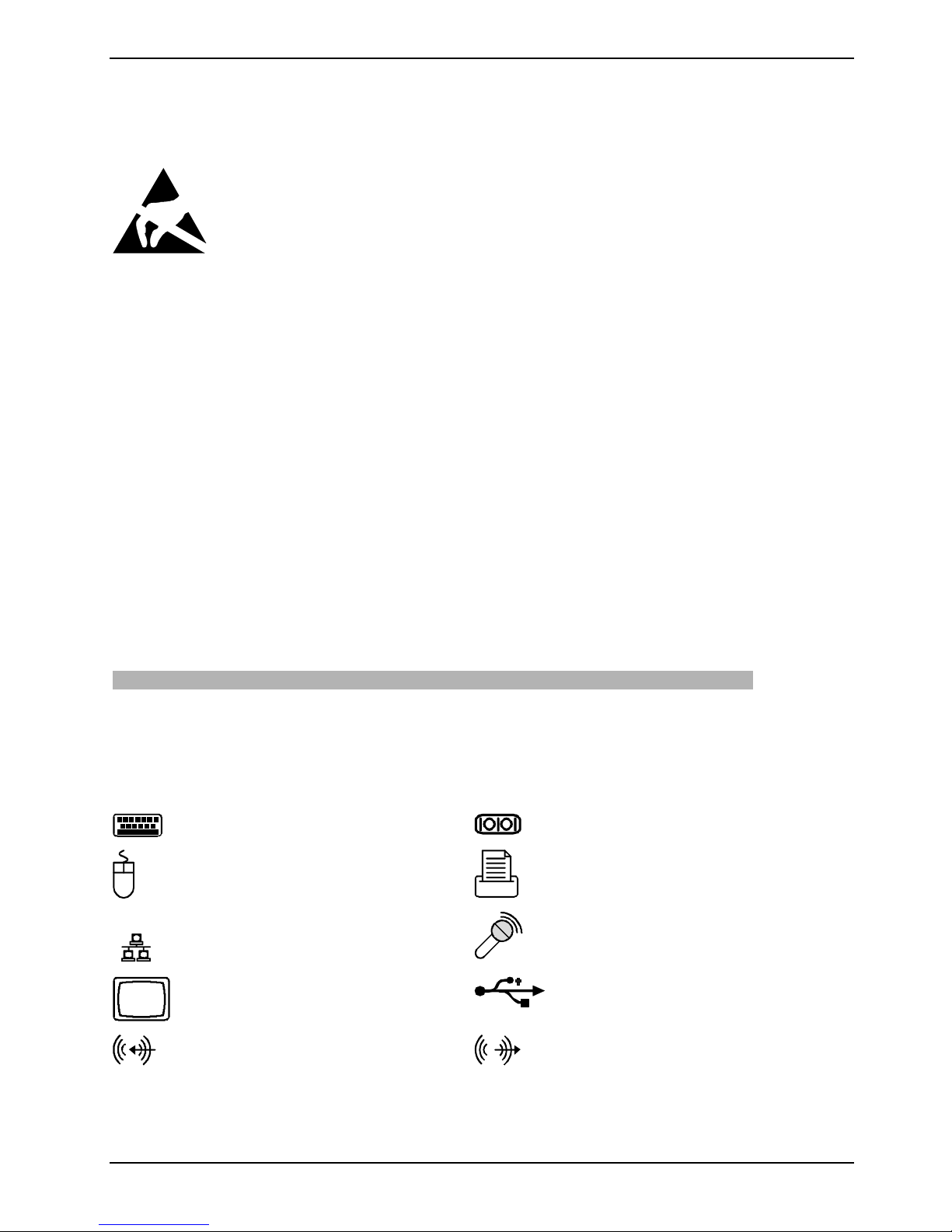

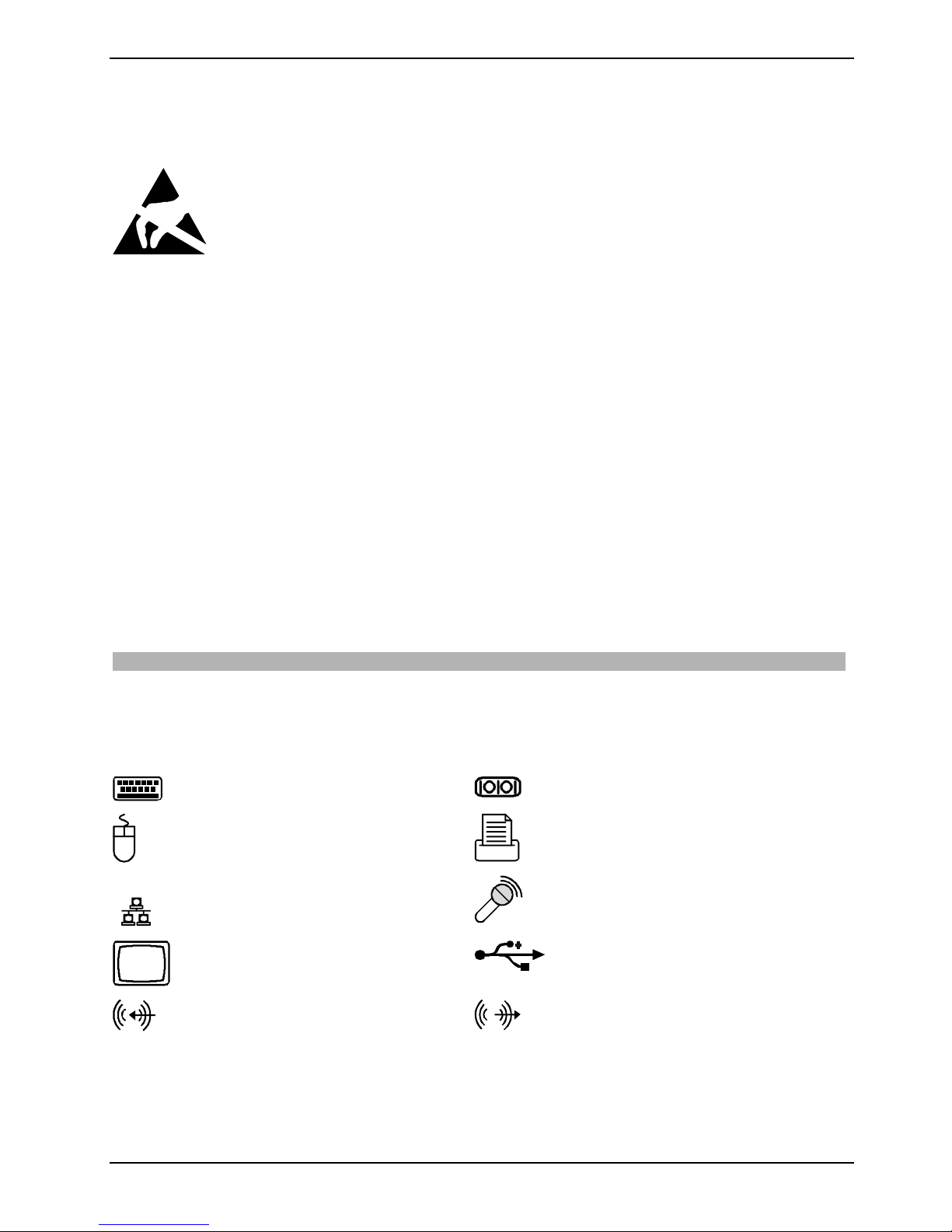

Указания по модулям
Для модулей сEGB обязательно учитывайте следующее:
●Перед работой смодулями требуется статически разрядить свое тело
(например посредством касания какого-либо заземленного предмета).
●Исключить возможность статического заряда используемых устройств и
инструментов.
●Перед установкой или снятием модулей выньте вилку сетевого кабеля из
розетки.
●Касайтесь только кромок модулей.
●Не прикасайтесь кштифтовым выводам или печатным проводникам модуля.
Обзор производственных показателей Вы найдете втехническом паспорте!
Отличительные особенности
Вы можете приобрести Вашу материнскую плату вразличных конфигурационных исполнениях.
Ваша материнская плата обладает определенными показателями или поддерживает их в
зависимости от её конфигурации.
Вэтом Руководстве по эксплуатации Вы найдете описание важнейших свойств этой
материнской платы.
Дальнейшую информацию оматеринских платах Вы найдете вруководстве "Basic information
on mainboard" («Базисная информация оматеринской плате») на компакт-диске "User
Documentation" или "OEM Mainboard" или же вИнтернете.
Средства сопряжения иштекерные разъемы
Информацию орасположении средств сопряжения иштекерных разъемов на Вашей
материнской плате Вы найдете вначале Руководства по эксплуатации.
Помеченные компоненты иштекерные разъемы могут отсутствовать на материнской плате.
Внешние средства сопряжения
Информацию орасположении внешних средств сопряжения на Вашей материнской плате Вы
найдете вначале Руководства по эксплуатации.
Порт клавиатуры PS/2,
фиолетовый серийный интерфейс, бирюзовый
Порт мыши PS/2, зеленый
Параллельный интерфейс/принтер,
темно-красный
LAN
Порт LAN (RJ-45)
Порт микрофона, розовый
Порт монитора, синий USB - Universal Serial Bus
(универсальная последовательная
шина), черный
Aудиовход (Line in), светло-синий
Аудиовыход (Line out), светло-
зеленый
A26361-D2438-Z110-1-8N19, издание 1 Русский - 1

Mainboard D2438
Монтаж/демонтаж или замена процессоров (срадиатором)
!
Для осуществления всех описанных здесь работ Ваша система должна быть
полностью отключена от сетевого напряжения! Более подробную информацию об
этом Вы найдете вруководстве по эксплуатации Вашей системы.
Teхнические данные
●Intel Pentium 4 с800/1066 MГц Front Side Bus (макс. 95W) вконструктивном исполнении
LGA775
●Актуальный список процессоров, поддерживаемых этой материнской платой, Вы найдете
вИнтернете на сайте: www.fujitsu-siemens.com/mainboards.
!
Ни вкоем случае не прикасайтесь книжней стороне процессора. Уже малейшие
загрязнения, как например, жир на коже, могут негативно сказаться на работе
процессора или же разрушить его.
Устанавливайте процессор вразъем очень осторожно, поскольку пружинные
контакты на разъеме очень чувствительны иих нельзя изгибать.
Втом случае, если один или несколько пружинных контактов изогнуты, ни в
коем случае не устанавливайте процессор, поскольку из-за этого он может
быть поврежден. Пожалуйста, обратитесь непосредственно ккомпетентному
продавцу.
►Удалите радиатор.
!
Разъем для процессора закрыт защитной пластинкой для защиты пружинных
контактов. Вслучае предъявления гарантийных претензий возвращаемая
материнская плата может быть принята только при наличии прикрепленной
защитной пластинки фирмы Fujitsu Siemens Computers!
►Нажмите на рычаг иподнимите его.
►Поднимите устройство крепления вверх.
a
b
b
►Держите процессор большим иуказательным
пальцами ивставьте его вразъем (b) так,
чтобы маркировка на процессоре по своему
расположению полностью совпала с
маркировкой на разъеме (а).
►Опустите устройство крепления вниз.
►Нажмите на рычаг вниз до щелчка,
означающего, что процессор закреплен.
►Удалите защитную пластинку исохраняйте ее.
!
Пожалуйста, учитывайте то, что в
зависимости от используемого радиатора
на материнской плате требуются
различные устройства крепления
радиатора.
►Взависимости от варианта конфигурации перед установкой радиатора Вы должны снять
защитную пленку срадиатора, или же покрыть радиатор теплопроводящей пастой.
►Укрепите радиатор (взависимости от конфигурации) при помощи четырех шурупов или
же вставьте его вкрепеж.
2 - Русский A26361-D2438-Z110-1-8N19, издание 1

Mainboard D2438
Монтаж/демонтаж или замена ОЗУ
Teхнические данные
Технология: DDR2 533/667 SDRAM небуферизованные модули DIMM
240 Pin; 1,8 В; 64 бит, возможно ECC
Общий размер: 256 Мбайта до 8 Гбайтов DDR2
Размеры модулей: 256, 512, 1024 или 2048 Mбайтов на каждом модуле
Актуальный список модулей памяти, рекомендованных для этой материнской платы, Вы
найдете вИнтернете на сайте: www.fujitsu-siemens.com/mainboards.
Необходимо встроить хотя бы один модуль памяти. Можно комбинировать модули памяти с
различной ёмкостью ЗУ.
!
Разрешается использовать только небуферизованные модули 1,8 Всили без ECC.
Модули памяти DDR2 должны соответствовать спецификации PC2-4200U или PC2-
5300U. Таким же образом модули памяти DDR2 поддерживаются согласно
спецификации PC2-4200E или PC2-5300E.
i
Материнская плата имеет два канала спамятью (Channel A, Channel B) сдвумя
соответствующими разъемами (слот 1 и3 или слот 2 и4).
Если вы используете больше одного модуля памяти, следите за тем, чтобы модули
памяти были распределены на обоих каналах спамятью. За счет этого Вы будете
использовать преимущества рабочих характеристик двухканального режима Dual-
Channel-Mode.
Максимальные рабочие характеристики достигаются втом случае, если на каналах
Channel A иChannel B используются модули памяти содинаковыми размерами.
Для облегчения комплектации элементами разъемы (Слот) обозначены цветной
маркировкой.
Channel A
Channel B slot 2
slot 1
slot 4
slot 3
Количество вставленных модулей памяти
разъем, который должен использоваться 1 2 3 4
канал Channel A, Слот 1 X X X X
канал Channel A, Слот 3 X X
канал Channel B, Слот 2 X X X
канал Channel B, Слот 4 X
Монтаж идемонтаж описаны вруководстве по эксплуатации "Basic information on mainboard".
A26361-D2438-Z110-1-8N19, издание 1 Русский - 3

Mainboard D2438
Шины прерывания PCI – выбор правильного PCI-разъема
Подробную информацию кэтому разделу Вы найдете вруководстве "Basic information on
mainboard" («Базисная информация оматеринской плате»).
i
Для того, чтобы достичь оптимальной стабильности, рабочих характеристик и
совместимости, избегайте многократного использования IRQ Lines (IRQ Sharing).
Если нельзя отказаться от механизма совместного использования прерываний (IRQ
Sharing), то все задействованные устройства иих драйверы должны поддерживать
IRQ Sharing.
Обычно BIOS автоматически назначает соответствующие ISA IRQ на PCI IRQ Lines (см.
описание «BIOS-Setup»).
Многофункциональные расширительные платы
Для расширительных плат PCI-/PCI-Express требуется максимально одна линия прерывания,
которую называют PCI-прерыванием INT A. Расширительные платы, не нуждающиеся в
линиях прерывания, можно встраивать влюбой разъем.
Многофункциональные расширительные платы или расширительные платы со
встроенным мостом PCI-PCI
Для этих расширительных карт может потребоваться до четырех линий прерывания PCI:
INT A, INT B, INT C, INT D. Отом, сколько икакие из этих линий прерывания задействованы,
Вы узнаете из приложенной кпоставке документации кплате.
Назначение прерываний PCI на IRQ Lines Вы найдете вследующей таблице:
Controller or slot INT
Mechanical slot
On board controller 1 2 3 4 5 6 7
USB 1.1 PCIe PCI
PCI
INT
LINE 1st 2nd 3rd 4th
USB 2,0
SMBus
H
D Audio
(аудио)
Firewire
LAN
x16 x1 X4 1 2 3 4
1 (A) - - - - - - X X
A D B - - - -
2 (B) - - - - - - - -
B A C - - - -
3 (C) - - - - - - - -
- B D D C A D
4 (D) - - - - - X - -
- C A C D B A
5 (E) - - -
X - - - X - - - - - - - -
6 (F) - - X - - - - -
- - - B A C B
7 (G) - X - - - - - -
- - - A B D C
8 (H) X - - - X - - -
- - - - - - -
Используйте сначала разъемы PCI-/PCI-Express, которые обладают лишь одной линией PCI IRQ
Line (без механизма IRQ Sharing). Если Вам нужно использовать другой разъем PCI-/PCI-Express
смеханизмом IRQ Sharing, убедитесь втом, что расширительная карта безукоризненно
поддерживает IRQ Sharing сдругими устройствами на этой линии PCI IRQ Line. Также и
драйверы всех плат икомпонент на этой линии PCI IRQ Line должны поддерживать IRQ Sharing.
4 - Русский A26361-D2438-Z110-1-8N19, издание 1
