Fujitsu Siemens Computers D2721 User manual

Mainboard Deutsch, English
Short Description
Mainboard D2721

Sie haben...
...technische Fragen oder Probleme?
Wenden Sie sich bitte an:
• Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle
• unsere Hotline über das Kontaktformular unter
"http://www.fujitsu-siemens.com/support/contact/contact.html" oder für Kunden,
die ein einzelnes Mainboard gekauft haben: [phone]
Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden
Sie im Internet: "http://www.fujitsu-siemens.com/mainboards"
Are there...
...any technical problems or other questions you need clarified?
Please contact:
• your sales partner or your sales outlet
• our hotline via the contact form at "www.fujitsu-siemens.com/support/contact/contact.html" ,
or for customers who have purchased an individual mainboard: [phone]
The latest information and updates (e.g. BIOS update) on our mainboards can be
found on the Internet at: "www.fujitsu-siemens.com/mainboards"

Copyright © Fujitsu Siemens Computers GmbH 2008
AMD Copyright the AMD Arrow logo and combinations thereof are trademarks
of Advanced Micro Devices, Inc.
Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
All other trademarks referenced are trademarks of their respective owners,
whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or
similar methods, even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or
design, are reserved. Delivery subject to availability.
Right of technical modification reserved.

Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services
Herausgegeben von/Published by Fujitsu Siemens Computers GmbH
AG 02/08
Ausgabe/Edition 3
A26361-D2721-Z110-1-7419
*A26361-D2721-Z110-1-7419*

Mainboard D2721 - Internal connectors and slots
External connectors rear
USB - dual channel
1
2
1 = VCC C
2 = VCC D
3 = Data negative C
4 = Data negative D
5=
6 = Data positive D
Data positive C
7 = GND
8 = GND
Optionale Komponenten / Optional components
9= Key
10 = Not connected
A26361-D2721-Z140-1-7619
Slot 1 Slot 2 Slot 3 Slot 4
PCI Express x16
Power supply
Power supply control
Front panel
Additional
power supply
Fan 1
PCI PCI
PCI Express x1
DVI
USB
USB
SATA2
SATA5 SATA4
SATA3
Parallel Port
Fan 2
Battery
Front
Audio
Floppy disc drive
TPM
SATA0 SATA1
LAN
LAN
SPDIF
Audio
Intrusion
A26361-D2721-Z110-1-7419, Ausgabe 3

Mainboard D2721
List of onboard Features D2721-A D2721-H
Chipset nVIDIA / MCP78
Board size μBTX
VGA
Stereo Audio / S/PDIF /-/-
Buzzer / int. Speaker Support -/ /-
LAN 1 Gbit / 100 Mbit / 10 Mbit / / / /
LAN 2 Gbit / 100 Mbit / 10 Mbit - / - / - / /
LAN ASF2.0 / AoL / WoL / Boot /-/ //-/ /
Serial ATA2 / ATA / RAID /-/ /-/
FireWireTM /USB2.0 -/ -/
FAN monitored PSU** / CPU (FAN1) / AUX (FAN2) / AUX2 (FAN3) -/-/-/- -/-/-/-
FAN controlled PSU** / CPU (FAN1) / AUX (FAN2) / AUX2 (FAN3) / / /- -/ //-
Temp monitored CPU/ONB1/ONB2/HDD / / /- / / /-
SmartCard SystemLock (USB / serial) /- /-
Fujitsu Siemens Computers Keyboard Power Button Support
List of special onboard Features D2721-A D2721-H
Silent Fan / Silent Fan LT / System Guard -/ /-/ /
Silent Drives / Recovery BIOS / Desk Update / /
Multi Boot / Safe Standby / HDD Password / Logo Boot /-/ //-/ /
** not supported by standard Power Supplies
Special Features
Green Edition Halogen-free and lead-reduced product
Silent Fan LT Independent temperature related fan control
System Guard View Silent Fan LT
Silent Drives Noise reduction for optical and hard disk drives
Recovery BIOS Restores a disrupted BIOS
Desk Update Simple driver update with DU CD
Multi Boot Comfortable boot from any boot device
Power Supply Requirements - for onboard components (worst case)
Source Voltage Maximal
variation D2721-A
typical/maximal D2721-H typical/maximal
+12V +/–5% 8A/12A 11A/15A
–12V + / – 10% 0.05 A
+5V +/–5% 2.5 A / 5.5 A
Main Power Supply
+3.3V +/–5% 1.5 A / 3.0 A
Aux. Power Supply +5V +/–5% 0.5 A / 2.0 A
A26361-D2721-Z110-1-7419, Ausgabe 3

Kurzbeschreibung des Mainboards
Kurzbeschreibung des Mainboards
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard"
auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Handbuches.
Die markierten Komponenten und Steckverbinder müssen nicht auf
dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss, violett
(optional)
PS/2-Mausanschluss, grün (optional)
LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa
Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz
Audioausgang (Line out), hellgrün VGA, blau
Serielle Schnittstelle, türkis
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 1

Kurzbeschreibung des Mainboards
Prozessor ein-/ausbauen oder tauschen
(mit Kühlkörper)
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
• AMD OpteronTM Processors (Quad Core and Dual Core) (nur D2721-H)
• AMD PhenomTM Processors (Quad Core and Triple Core), max. 125 W
(D2721-H), max. 95 W (D2721-A)
•Athlon
TM 64 X2,, max. 125 W (D2721-H), max. 95 W (D2721-A)
• AMD AthlonTM 64, max. 125 W (D2721-H), max. 95 W (D2721-A)
• AMD SempronTM , max. 125 W (D2721-H), max. 95 W (D2721-A)
• Socket AM2+ Hypertransport 3.0, Split Power Plane
• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie
im Internet unter: "www.fujitsu-siemens.com/mainboards".
2 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3

Kurzbeschreibung des Mainboards
Vorgehensweise
32
1
A
45
►Entfernen Sie einen eventuell vorhandenen Lüfter und den Kühlkörper.
►Drücken Sie den Hebel in Pfeilrichtung (1) und schwenken Sie ihn bis
zum Anschlag nach oben (2).
►Klappen Sie die Halterung nach oben.
►Heben Sie den alten Prozessor aus dem Steckplatz (3).
Die abgeschrägte Ecke des Prozessors kann auch an einer anderen
Stelle sein als in der Abbildung dargestellt.
►Stecken Sie den neuen Prozessor so in den Steckplatz, dass die abgeschrägte Ecke des
Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4).
►Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5).
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalterungen auf dem Mainboard benötigt werden.
►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
►Je nach Prozessor-Variante werden für die Befestigung des Kühlkörpers noch
Klammern mitgeliefert, die den Kühlkörper fixieren.
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 3

Kurzbeschreibung des Mainboards

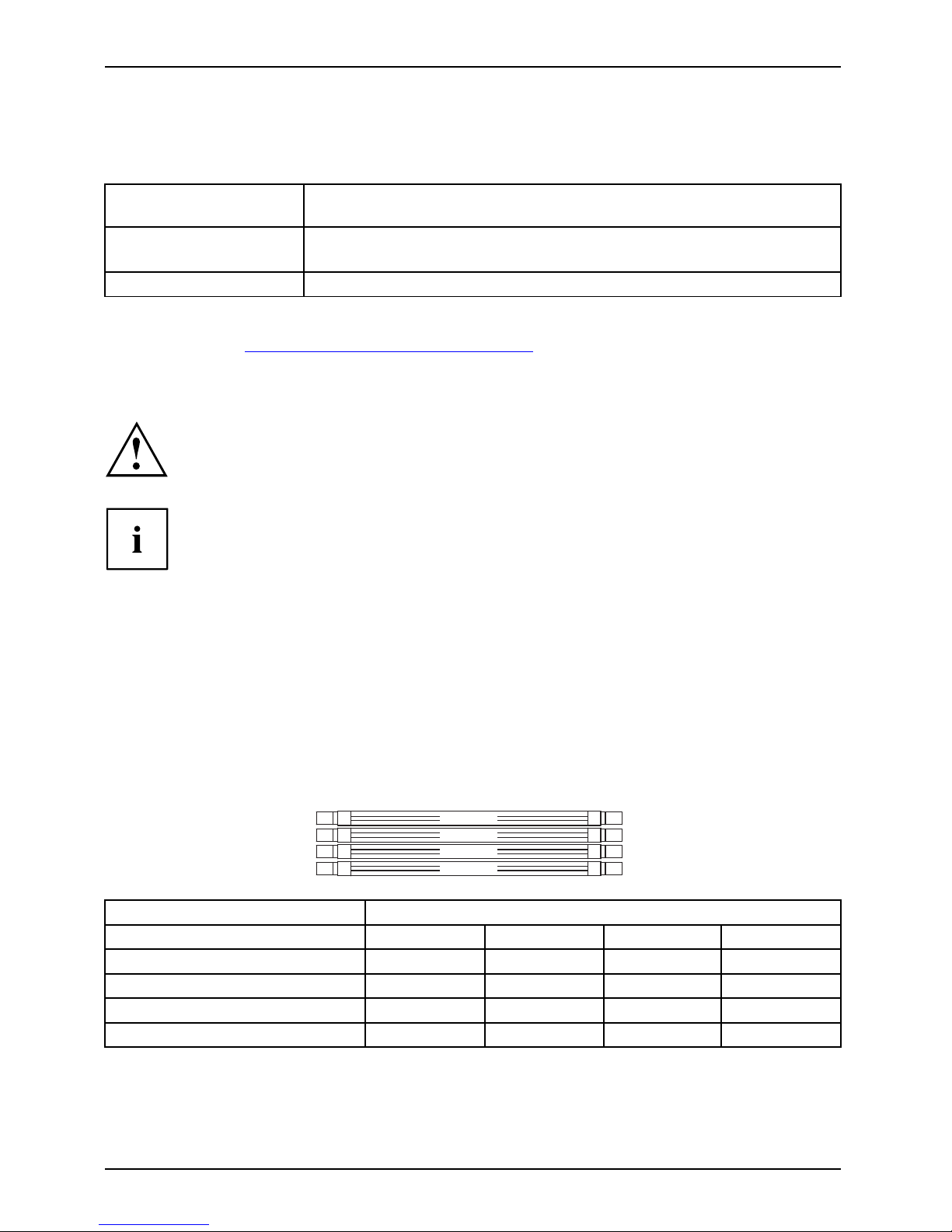

Hauptspeicher ein-/ausbauen
Technische Daten
Technologie DDR2 667 / DDR2 800 ungepufferte DIMM Module 240-Pin; 1,8 V;
64 Bit ohne ECC
Gesamtgröße 128 MBytes bis 8 GByte DDR2
Modulgröße 128, 256, 512, 1024 oder 2048 MByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie
im Internet unter: "www.fujitsu-siemens.com/mainboards".
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit
unterschiedlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-5300U- oder PC2-6400U-Spezifikation
entsprechen.
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie die Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B identische Speichermodule verwendet werden.
Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Wenn Sie die Speichermodule einstecken, beginnen Sie mit dem Steckplatz,
der am weitesten vom Prozesser entfernt ist (Slot 4).
Bei einer Speicherkonfiguration von 4 Gbyte kann der sichtbare und
benutzbare Hauptspeicher bis auf 3,5 Gbyte reduziert sein (abhängig
von der Konfiguration des Systems).
Mehr als 4 GByte Hauptspeicher können nur mit entsprechendem
Betriebssystem genutzt werden.
Channel A
Channel B
Channel A
Channel B
1
2
3
4
Anzahl der gesteckten Speichermodule
Zu verwendender Steckplatz 1 2 3 4
Channel A, Slot 1 x
Channel B, Slot 2 xx
Channel A, Slot 3 xxx
Channel B, Slot 4 xxxx
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
4 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3

Kurzbeschreibung des Mainboards
PCI-Bus-Interrupts - Auswahl des richtigen
PCI-Steckplatzes
Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch
"Basisinformationen Mainboard".
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden
Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing).
Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte
und deren Treiber IRQ Sharing unterstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch
vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als
PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen,
können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D.
Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der
mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
On board controller
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) ID SEL Dev# Function# Bus#
USB 1.0 ----- 02h/04h 0 0
USB 2.0 -----
0Bh 1 0
SATA 0/1 -----
09h 0 0
HD Audio ----- 07h 0 0
NV LAN ----- 0Ah 0 0
BCM LAN -----
00h 0 5
VGA -----
00h
MCP78 02 MCP78
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 5

Kurzbeschreibung des Mainboards
Mechanical Slot
PCI INT LINE 1(A) 2(B) 3(C) 4(D) ID SEL Dev# Function# Bus#
PCIe x1 -----
12h 0 0
PCIe x16 -----
10h 00
PCI 1 BADC21 05h 0 1
PCI 2 A B C D 23 07h 0 1
Alle internen Bauteile von MCP 78 haben eigene Interrupt Routing Register. Sie
werden nicht gemeinsam mit PCI INT A, B, C und D genutzt.
Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line
verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ
Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den
anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten
und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen.
6 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3

Kurzbeschreibung des Mainboards
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht,
das sich durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter "www.fujitsu-siemens.com/mainboards" finden Sie die BIOS-Updates.
BIOS-Update unter DOS mit startfähiger
BIOS-Update-Diskette – Kurzbeschreibung
►Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
►Legen Sie eine leere Diskette (1,44 MByte) ein.
►Führen Sie die Update-Datei aus (z. B. 2721103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
►Starten Sie den PC neu.
►Folgen Sie den Bildschirmanweisungen.
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch
zum "BIOS-Setup" (CD "Drivers & Utilities").
BIOS-Update unter Windows mit dem
Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden.
DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter Flash BIOS).
Alternativ kann das BIOS über einen bootfähigen USB-Speicherstick aktualisiert werden.
Hierzu werden weitergehende Systemkenntnisse (DOS-Boot, Flashtool) vorausgesetzt.
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 7

Kurzbeschreibung des Mainboards
8 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3

Brief description of mainboard
Brief description of mainboard
Information about boards
Be sure to observe the following for boards with ESD:
• You must always discharge static build up (e.g. by touching a grounded object)
before working with the board.
• The equipment and tools you use must be free of static charge.
• Remove the power plug from the mains supply before inserting or removing
boards.
• Always hold boards by their edges.
• Never touch connector pins or conductors on the board.
An overview of the features is provided in the data sheet.
Special features
Your mainboard is available in different configuration levels. Depending on the configuration,
your mainboard will be equipped with or provide support for certain features.
This manual describes the most important properties of this mainboard.
Additional information on mainboards is provided in the manual "Basic information on mainboard"
on the "User Documentation" or "OEM Mainboard" CD, or on the Internet.
Interfaces and connectors
The location of the interfaces and connectors of your mainboard is specified
at the beginning of the manual.
The components and connectors marked are not necessarily present on the mainboard.
External ports
The location of the external connections of your mainboard is specified at the beginning of the manual.
PS/2 keyboard port, violet (optional) PS/2 mouse port, green (optional)
LAN port (RJ-45) Microphone jack (mono), pink
Audio input (Line in), light blue USB – Universal Serial Bus, black
Audio output (Line out), light green VGA, blue
Serial interface, turquoise
A26361-D2721-Z110-1-7419, edition 3 English - 1

Brief description of mainboard
Installing/removing or replacing processor
(with heat sink)
Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in the operating manual of your system.
Technical data
• AMD OpteronTM Processors (Quad Core and Dual Core) (only D2721-H)
• AMD PhenomTM Processors (Quad Core and Triple Core), max. 125 W
(D2721-H), max. 95 W (D2721-A)
•Athlon
TM 64 X2, max. 125 W (D2721-H), max. 95 W (D2721-A)
• AMD AthlonTM 64, max. 125 W (D2721-H), max. 95 W (D2721-A)
•AMDSempron
TM, max. 125 W (D2721-H), max. 95 W (D2721-A)
• Socket AM2+ Hypertransport 3.0, Split Power Plane
• A current list of the processors supported by this mainboard is available on the
Internet at: "www.fujitsu-siemens.com/mainboards".
2 - English A26361-D2721-Z110-1-7419, edition 3

Brief description of mainboard
Procedure
32
1
A
45
►Remove any fan and the heat sink.
►Pull the lever in the direction of the arrow (1) and lift it as far as it will go (2).
►Fold up the frame.
►Remove the old processor from the socket (3).
The bevelled corner of the processor may be in a different position
from that shown in the illustration.
►Insert the new processor in the socket so that the bevelled corner of the processor
matches the coding on the socket (A) with regard to the position (4).
►Push the lever back down until it clicks into place (5).
Please note that, depending on the heat sink used, different heat sink
mounts are required on the mainboard.
►Depending on the configuration variant, you must pull a protective foil off the heat sink
or coat the heat sink with heat conducting paste before fitting it.
►Depending on the processor variant, clips may also be supplied for mounting
the heat sink that fixitinplace.
A26361-D2721-Z110-1-7419, edition 3 English - 3

Brief description of mainboard
Installing/removing main memory
Technical data
Technology DDR2 667 / DDR2 800 unbuffered DIMM modules 240 pin; 1.8 V;
64 Bit, no ECC
Total size 128 Mbytes to 8 Gbytes DDR2
Module size 128, 256, 512, 1024 or 2048 MBytes per module
A current list of the memory modules recommended for this mainboard is available
on the Internet at: "www.fujitsu-siemens.com/mainboards".
At least one memory module must be installed. Memory modules with different
memory capacities can be combined.
You may use only unbuffered 1.8 V memory modules without ECC.
DDR2-memory modules must meet the PC2-5300U or PC2-6400U specification.
If you use more than one memory module, make sure to distribute the
memory modules over both memory channels. By doing this you use the
performance advantages of the dual-channel mode.
Maximum system performance is achieved when identical memory modules
are used in Channel A and Channel B.
To simplify equipping, the slots are colour coded. When inserting the memory
modules, start with the slot furthest away from the processor (slot 4).
With a memory configuration of 4 GB the visible and usable main memory can
be reduced to 3.5 GB (depending on the system configuration).
More than 4 GB of main memory can only be used with a suitable operating system.
Channel A
Channel B
Channel A
Channel B
1
2
3
4
Number of inserted memory modules
slot to be used 1 2 3 4
Channel A, slot 1 x
Channel B, slot 2 xx
Channel A, slot 3 xxx
Channel B, slot 4 xxxx
The installation/removal is described in the "Basic information on mainboard" manual.
4 - English A26361-D2721-Z110-1-7419, edition 3

Brief description of mainboard
PCI bus interrupts - Selecting correct PCI slot
Extensive information on this section is contained in the manual "Basic information on mainboard".
To achieve optimum stability, performance and compatibility, avoid the multiple use
of ISA IRQs or PCI IRQ Lines (IRQ sharing). Should IRQ sharing be unavoidable,
then all involved devices and their drivers must support IRQ sharing.
Which ISA IRQs are assigned to the PCI IRQ Lines is normally automatically
specified by the BIOS (see "BIOS Setup" description).
Monofunctional expansion cards
PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.
Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge
These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many
and which of these interrupts are used is specified in the documentation provided with the card.
The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:
On-board controller
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) ID SEL Dev# Function# Bus#
USB 1.0 ----- 02h/04h 0 0
USB 2.0 -----
0Bh 1 0
SATA 0/1 -----
09h 0 0
HD Audio ----- 07h 0 0
NV LAN ----- 0Ah 0 0
BCM LAN ----- 00h 0 5
VGA -----
00h
MCP78 02 MCP78
A26361-D2721-Z110-1-7419, edition 3 English - 5

Brief description of mainboard
Mechanical slot
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) ID SEL Dev# Function# Bus#
PCIe x1 -----
12h 0 0
PCIe x16 -----
10h 00
PCI 1 BADC21 05h 0 1
PCI 2 A B C D 23 07h 0 1
All internal components of the MCP 78 have their own Interrupt Routing Register.
They are not used jointly with PCI INT A, B, C and D.
Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you
must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card
properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all
cards and components on this PCI IRQ Line must also support IRQ sharing.
6 - English A26361-D2721-Z110-1-7419, edition 3
