目次 TABLE OF CONTENTS
VHF インターフェイス IF‑5200 .............................. 2
仕様 ........................................................ 2
取付け........................................................ 2
相互接続例..................................................... 3
音声レベルの調整............................................... 4
ジャンパー設定................................................. 4
VHF INTERFACE IF-5200...............................................................5
Specifications.............................................................................................5
Mounting....................................................................................................5
Example of connection ..............................................................................6
Audio level adjustment...............................................................................7
Jumper setting...........................................................................................7
パッキングリストPacking List............................ A‑1

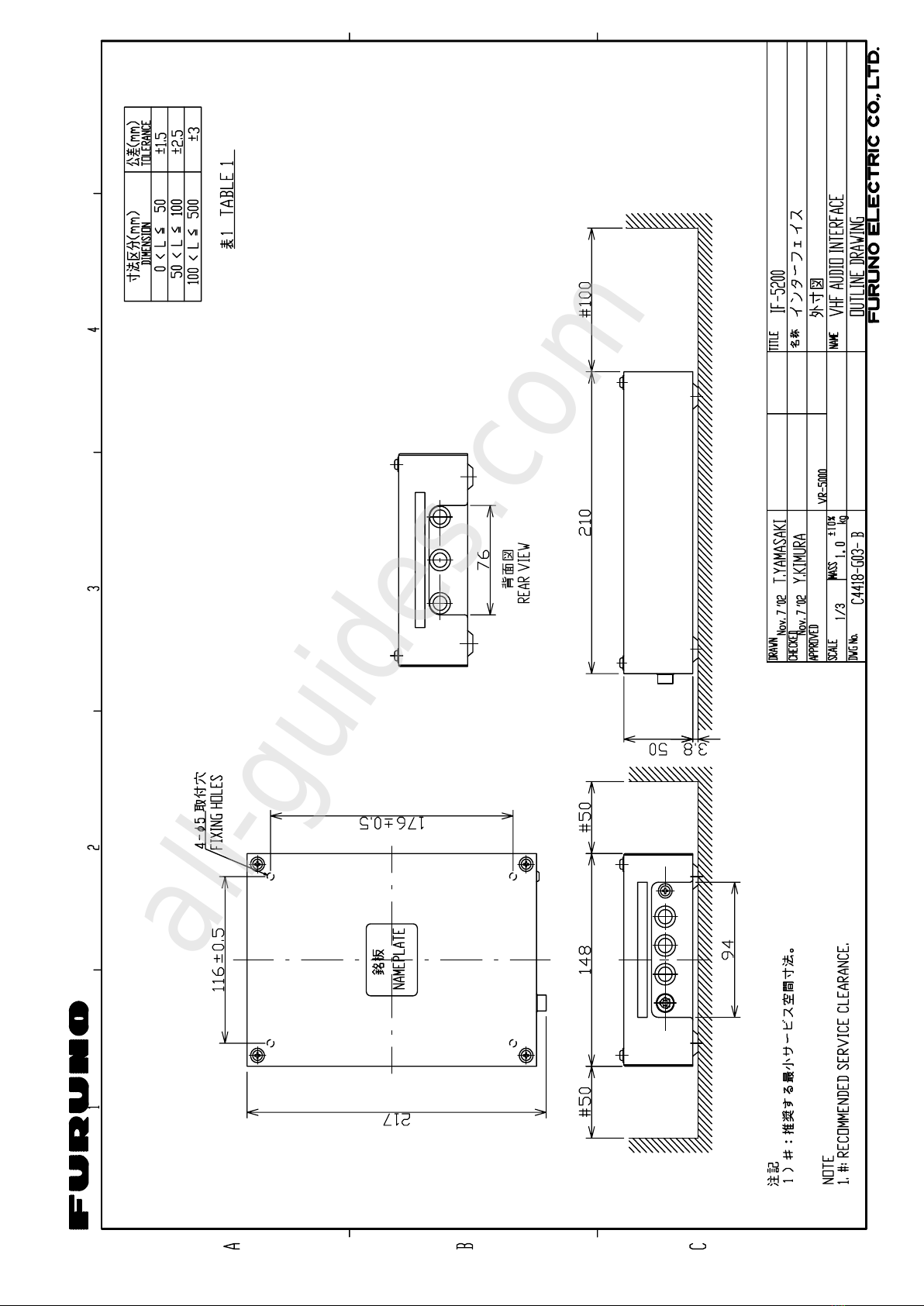

外寸図 OUTLINE DRAWING............................. D‑1
相互結線図 INTERCONNECTION DIAGRAMS............. S‑1
All manuals and user guides at all-guides.com


2
VHF インターフェイス IF‑5200
本インターフェイスは、VHF 送信信号と受信信号をミックスして航海情報記録装置 VR‑5000
に送出するものです｡


仕様
電源：   DC24V（DC21.6V〜31.2V)、40mA
マイク入力レベル： ‑16〜‑56dBm、入力インピーダンス 10kΩ以上
工場出荷時設定値： ‑46dBm,600Ω: 10dBATTON(DS1,DS3 で 10〜40dB
と10dBステップで設定可能)
スピーカ入力レベル： 32〜200Ω,2mW、入力インピーダンス 10kΩ
工場出荷時設定値： 2mW,200Ω: 10dBATTOFF(DS2,DS4 で 0dB と 10dB
   設定可能)
PTT スイッチ信号： TTL レベル
出力：   0dBm±10dB,600Ω、平衡

取付け
本インターフェイスを取り付けるには、カバーを開け、内部にある取付け穴 4 個（直径 5mm）
に 4x20 程度のタッピンネジを使用して固定します。端子台を使用して当社製以外の VHF を
本機に接続するときは、未使用の線とコネクタを外してください。外さないとノイズが発
生する場合があります。

217
116 ±0.5
176 ±0.5
銘板
NAMEPLATE
4-
φ
5取付穴
FIXINGHOLES
#50 #50
148
94

All manuals and user guides at all-guides.com


3
相互接続例

ウィングハンドセットを使用した接続は以下のようになります｡

OUT1**
OUT2**CN9
CN2
CN1
CN6CN5
CN7
CN3
CN4
CN8
*
*
*
DC24V
TTYCS-1
TTYCS-1
TTYCS-1
VHF1
VHF2
VR-5000
IF-5200
ハンドセット
*
ウイング
ハンドセット
TTYC-4S
*
*
FM10PS-6H
CC490, 1m
CC491, 1m
HANDSET
WING
HANDSET
FM-8700
**: OUT2をOUT1とミックスして出力することも可。
*: 各ケーブルは導入口の内側でインシュロックタイで
しばりつける。
X2

FM‑8700,IF‑5200,VR‑5000 の接続例

装備した後には、次節を参照してインターフェイス内のディップスイッチで音声レベルを
調整してください。
All manuals and user guides at all-guides.com


4
DS1

音声レベルの調整
ディップスイッチ DS1 および DS3 は 10ｄB ステップのアッテネータ（ATT)で、それぞれチ
ャンネル１およびチャンネル 2 のマイクレベルを調整するものです。定格入力時の CN9 端
子の 4 番‑5 番間〔OUT1（H‑L)〕または７番‑8 番間〔OUT2（H‑L)〕の音声出力レベルが 0dBm
（2.2Vpp）になるようにディップスイッチを設定します。

工場設定：10dB(ON);20dB(OFF);30dB(OFF)および40dB(OFF)
(ATT を入れる場合は、どれか 1 つを ON にします。)




IF‑5200 内のディップスイッチとジャンパー線配置
下の表はディップスイッチ DS2 と DS4 の機能を示します。

ディップスイッチ機能
#1(10dBATT) ON の時スピーカ信号を 10ｄB 減衰する。工場設定：OFF
#2(MIX) OFF に設定すると、PTT スイッチの状態に応じて「mic」または「sp」
  信号が VDR に送出される。ON に設定すると、「mic」および「sp」両方
  の信号が常に VDR に送出される。工場設定：OFF

ジャンパー設定
ジャンパー線 JP1 は次のように機能します。
・ショート（工場設定）：CH1 および CH2 からの入力信号は、それぞれ OUT1 および OUT2
   ポートから出力。
・オープン:  CH1 および CH2 からの入力信号は合成され、
OUT1ポートから出力。
DS2

DS
3

DS4
CN9
チャンネル１入力
(ハンドセット 1)
チャンネル 2 入力
(ハンドセット 2)
JP1
#4 VDR へ
#7
OUT1
OUT2
All manuals and user guides at all-guides.com
all-guides.com


5

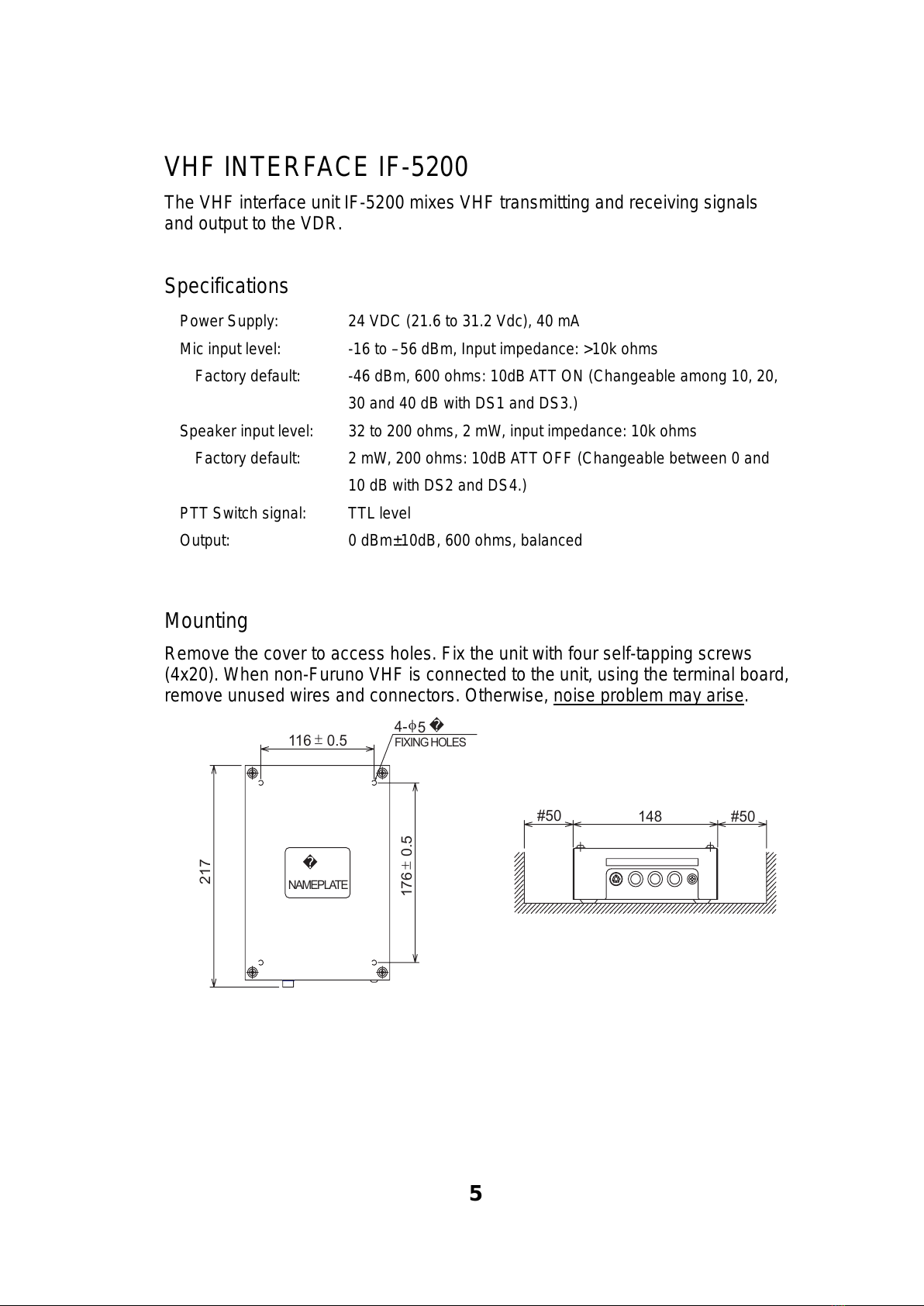

VHF INTERFACE IF-5200
The VHF interface unit IF-5200 mixes VHF transmitting and receiving signals
and output to the VDR.
Specifications
Power Supply: 24 VDC (21.6 to 31.2 Vdc), 40 mA
Mic input level: -16 to –56 dBm, Input impedance: >10k ohms
Factory default: -46 dBm, 600 ohms: 10dB ATT ON (Changeable among 10, 20,
30 and 40 dB with DS1 and DS3.)
Speaker input level: 32 to 200 ohms, 2 mW, input impedance: 10k ohms
Factory default: 2 mW, 200 ohms: 10dB ATT OFF (Changeable between 0 and
10 dB with DS2 and DS4.)
PTT Switch signal: TTL level
Output: 0 dBm±10dB, 600 ohms, balanced
Mounting
Remove the cover to access holes. Fix the unit with four self-tapping screws
(4x20). When non-Furuno VHF is connected to the unit, using the terminal board,
remove unused wires and connectors. Otherwise, noise problem may arise.
217
116 ±0.5
176 ±0.5

NAMEPLATE
4-
φ
5
FIXINGHOLES
#50 #50
148
All manuals and user guides at all-guides.com


6

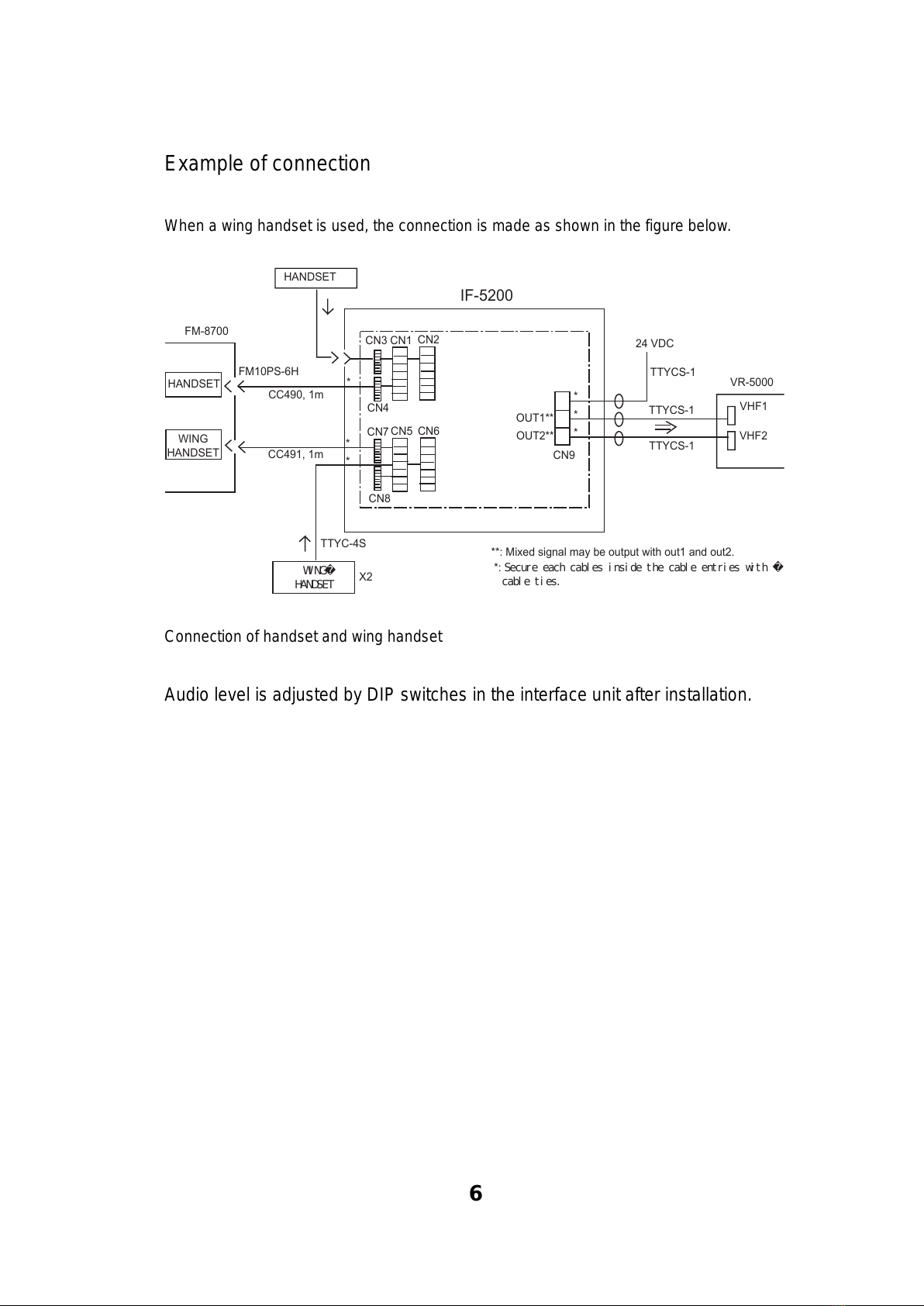

Example of connection
When a wing handset is used, the connection is made as shown in the figure below.
OUT1**
OUT2**
CN9
CN2
CN1
CN6CN5
CN7
CN3
CN4
CN8
*
*
*
24VDC
TTYCS-1
TTYCS-1
TTYCS-1
VHF1
VHF2
VR-5000
IF-5200
HANDSET
*
WING
HANDSET
TTYC-4S
*
*
FM10PS-6H
CC490,1m
CC491,1m
HANDSET
WING
HANDSET
FM-8700
**:Mixedsignalmaybeoutputwithout1andout2.
*:Secureeachcablesinsidethecableentrieswith
cableties.
X2
Connection of handset and wing handset
Audio level is adjusted by DIP switches in the interface unit after installation.
All manuals and user guides at all-guides.com


7
DS1
Audio level adjustment
DS1 and DS3 are 10 dB step attenuators for channel 1 and 2 microphone lines, respectively.
Set the DIP switch so that the audio output level between #4 and #5, or #7 and #8 of CN9 is
0 dBm (2.2 Vp-p).
Factory-setting: 10 dB (ON); 20 dB (OFF); 30 dB (OFF) and 40 dB (OFF).
(Turn on one element of DIP switch for attenuation.)
Location of DIP switches and jumper wire in IF-5200
Table below lists the function of DS2 and DS4.
DIPSwitch Function
10 dB ATT Attenuates speaker signal by 10 dB. Factory-setting: OFF
MIX When set to OFF, either “mic” or “sp” signal is sent to the VDR
according to the PTT switch status. When ON, both “mic” and
“sp” signals are always sent to the VDR.
Factory-setting: OFF
Jumper setting
Jumper wire JP1 functions as follows:
Short circuit (Factory-setting): “input” signals from CH1 and CH2 are output from
 OUT 1 port and OUT 2 port respectively
Open circuit: “input” signals from CH1 and CH2 are combined and
 output from OUT 1 port.
DS2
DS3
DS4
CN9
Channel 1 Input
(HANDSET1)
Channel 2 Input
(HANDSET2)
JP1
#4
To VDR
#7
OUT
OUT2
All manuals and user guides at all-guides.com

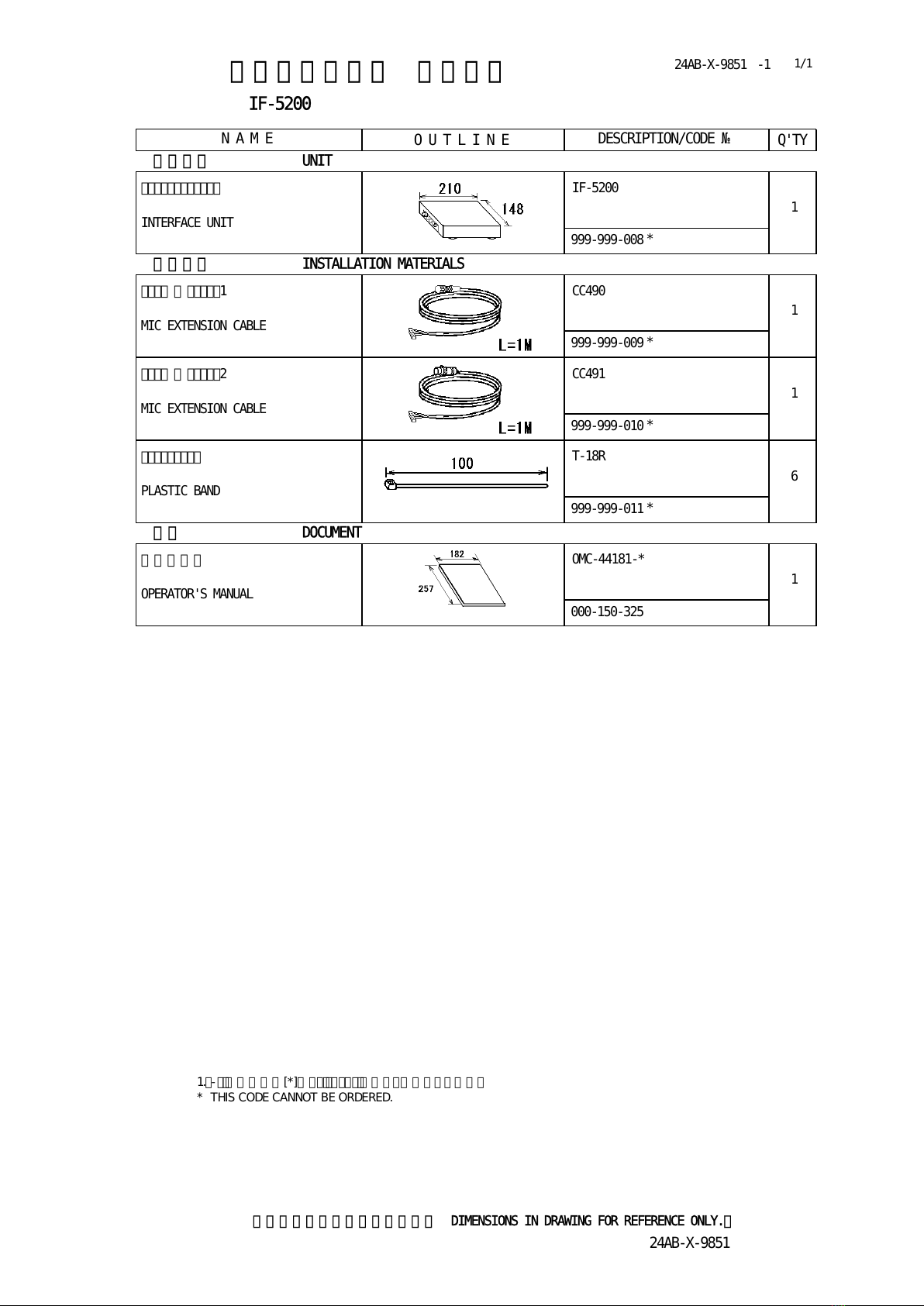

ＰＡＣＫＩＮＧ ＬＩＳＴ
24AB‑X‑9851 ‑1
IF‑5200
N A M E O U T L I N E DESCRIPTION/CODE № Q'TY
1/1
ユニット UNIT
ｲﾝﾀｰﾌｪｲｽﾕﾆｯﾄ
INTERFACE UNIT
IF‑5200
999‑999‑008
1
*
工事材料 INSTALLATION MATERIALS
ﾏｲｸ延長ｹｰﾌﾞﾙ1
MIC EXTENSION CABLE
CC490
999‑999‑009
1
*
ﾏｲｸ延長ｹｰﾌﾞﾙ2
MIC EXTENSION CABLE
CC491
999‑999‑010
1
*
ｲﾝｼｭﾛｯｸﾀｲ
PLASTIC BAND
T‑18R
999‑999‑011
6
*
図書 DOCUMENT
取扱説明書
OPERATOR'S MANUAL
OMC‑44181‑*
000‑150‑325
1
1.ｺ-ﾄﾞ番号末尾の[*]は、ﾀﾞﾐｰｺｰﾄﾞに付き、注文できません。
* THIS CODE CANNOT BE ORDERED.
（略図の寸法は、参考値です。 DIMENSIONS IN DRAWING FOR REFERENCE ONLY.）
24AB‑X‑9851
