ORIGINAL-BEDIENUNGSANLEITUNG
40V Akku Laubbläser/-sauger
EV480D
Ihr neues Gerät wurde so entwickelt und konstruiert, dass es die hohen Standards von
FUXTEC, wie einfache Bedienung und Anwendersicherheit, erfüllt. Richtig behandelt,
wird Ihnen dieses Gerät über Jahre hinweg gute Dienste leisten.
WARNUNG: Um das Verletzungsrisiko zu verringern, muss der Benutzer
dieses Handbuch vor der Inbetriebnahme des Gerätes lesen und verstehen.
FUXTEC GmbH
KAPPSTRAßE 69, 71083 HERRENBERG-GÜLTSTEIN, DEUTSCHLAND

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
3
INHALT
1. TECHNISCHE DATEN...................................................................................................5
2. EINFÜHRUNG UND SICHERHEIT ................................................................................6
2.1 Sicherheit und Warnung..................................................................................................7
2.2 ALLGEMEINE SICHERHEITSHINWEISE.......................................................................8
2.3 VERWENDUNG UND PFLEGE DES AKKUWERKZEUGS...........................................11
2.4 ZUSÄTZLICHE SICHERHEITSVORSCHRIFTEN.........................................................12
2.5 SICHERHEITSWARNUNGEN FÜR LAUBBLÄSER......................................................12
2.6 SICHERHEITSWARNUNGEN FÜR LAUBSAUGER.....................................................13
2.7 TRANSPORT UND LAGERUNG ..................................................................................14
2.8 WARTUNG ...................................................................................................................14
3. PRÄSENTATION.........................................................................................................16
4. INSTALLATION DES AKKUS.....................................................................................17
4.1 Mögliches Zubehör........................................................................................................18
5. MONTAGE...................................................................................................................19
5.1 Montage des Laubläsers...............................................................................................19
5.2 Demontage des Laubläsers ..........................................................................................20
5.3 Montage des Laubsaugers............................................................................................21
5.4 Montage des Laubfangsacks.........................................................................................26
5.5 Montage des Gurtes......................................................................................................28
6. BEDIENUNG................................................................................................................29
6.1 Individuelle Positionierung des vorderen Griffs..............................................................29

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
4
6.3 Auswahl des Arbeitsmodus...........................................................................................30
7. KONFORMITÄTSERKLÄRUNG..................................................................................31
Wir sind ständig bestrebt, unsere Produkte zu verbessern. Daher können sich technische
Daten und Abbildungen ändern!

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
5
Technische Daten
Typ
EV480D
Max. Luftgeschwindigkeit Laubbläser
187 km/h
Max. Luftgeschwindigkeit Laubsauger
165 km/h
Max. Luftmenge Laubbläser
4,4 m³/min
Max. Luftmenge Laubsauger
9,8 m³/min
Mulchverhältnis
30:1
Geasmtgewicht (mit 2Ah Akku)
4,9 kg
Gewicht Laubbläser (mit 2Ah Akku)
4,3 kg
Gewicht Laubsauger (mit 2Ah Akku)
4,5 kg
Gemessener Schallleistungspegel
LWA: 105,8 dB(A)
Gemessener Schalldruckpegel
LPA: 89,9 dB(A), K=3,0 dB(A)
Garantierter Schallleistungspegel
110 dB (A)Z

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
6
Einführung und Sicherheit
Vielen Dank, dass Sie das Produkt unseres Unternehmens gekauft haben. Das
vorliegende Handbuch erklärt, wie es gut zu handhaben ist. Bitte lesen Sie diese
Bedienungsanleitung vor dem Gebrauch sorgfältig durch, bedienen Sie das Gerät
korrekt und gehen Sie mit Sicherheit an Ihre Aufgabe heran.
Spezifikationen, Beschreibungen und Illustrationsmaterial in diesem Handbuch
sind so genau wie zum Zeitpunkt der Veröffentlichung bekannt, können jedoch
ohne vorherige Ankündigung geändert werden. Die Illustrationen können
optionale Ausrüstung und Zubehörteile enthalten und nicht die gesamte
Standardausrüstung.
Bestimmungsgemäße Verwendung
Die Maschine ist zum Laubsaugen oder Laubblasen zu nutzen. Dieses Gerät darf
nicht dazu verwendet werden, andere Dinge zu tun, die nicht unter die
beschriebenen Sicherheitswarnungen fallen.
Aus Sicherheitsgründen ist es unerlässlich, vor der ersten Inbetriebnahme die
gesamte Bedienungsanleitung zu lesen und alle darin enthaltenen Anweisungen
zu beachten. Dieses Produkt ist nur für den privaten Hausgebrauch und nicht für
den gewerblichen Gebrauch bestimmt. Es darf für keinen anderen als den
beschriebenen Zweck verwendet werden.
Auch wenn Sie dieses Produkt in Übereinstimmung mit allen
Sicherheitsanforderungen betreiben, bleiben potenzielle Verletzungs- und
Schadensrisiken bestehen. Die folgenden Gefahren können im Zusammenhang
mit der Konstruktion und dem Design dieses Produkts auftreten:
1.Gesundheitsschäden aufgrund von Vibrationsemissionen, wenn das Produkt
über einen längeren Zeitraum verwendet oder nicht angemessen gehandhabt
und ordnungsgemäß gewartet wird.
2.Verletzungen und Sachschäden durch gebrochene Anbaugeräte oder den
plötzlichen Aufprall von verborgenen Gegenständen während der Benutzung.
3.Verletzungsgefahr und Sachschäden durch fliegende Objekte.
4.Längerer Gebrauch dieses Produkts setzt den Bediener Vibrationen aus und
kann eine "Weißfingerkrankheit" hervorrufen. Um das Risiko zu verringern,

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
7
tragen Sie bitte Handschuhe und halten Sie Ihre Hände warm. Wenn eines der
Symptome der "Weißfingerkrankheit" auftritt, suchen Sie sofort einen Arzt auf.
Zu den Weißfingersymptomen gehören: Taubheit, Gefühlsverlust, Kribbeln,
Stechen, Schmerzen, Kraftverlust, Veränderungen der Hautfarbe oder des
Hautzustandes. Diese Symptome treten normalerweise in den Fingern,
Händen oder Handgelenken auf. Das Risiko steigt bei niedrigen Temperaturen.
WARNUNG! Dieses Produkt erzeugt während des Betriebs ein
elektromagnetisches Feld! Dieses Feld kann unter Umständen aktive oder
passive medizinische Implantate stören! Um das Risiko einer schweren oder
tödlichen Verletzung zu verringern, empfehlen wir Personen mit medizinischen
Implantaten, vor dem Betrieb dieses Produkts ihren Arzt und den Hersteller des
medizinischen Implantats zu konsultieren!
2.1 Sicherheit und Warnung
Auf dem Produkt, dem Typenschild und innerhalb dieser Anleitung finden Sie
unter anderem die folgenden Symbole und Abkürzungen. Machen Sie sich mit
ihnen vertraut, um Gefahren wie Personen- und Sachschäden zu verringern.
Warnungen
WARNUNG! UNSACHGEMÄßER BETRIEB KANN
SCHWERE VERLETZUNGEN VERURSACHEN
DIESES HANDBUCH VOR DER VERWENDUNG LESEN UND VERSTEHEN.
Halten Sie alle umstehenden Personen, insbesondere Kinder und
Haustiere, mindestens 15 m vom Arbeitsbereich entfernt.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
8
Rotierende Flügel. Halten Sie Hände und Füße aus den Öffnungen fern,
während das Produkt arbeitet.
Setzen Sie das Gerät nicht dem Regen oder Feuchtigkeit aus.
TRAGEN SIE IMMER EINEN AUGENSCHUTZ!
TRAGEN SIE IMMER GEHÖRSCHUTZ!
Modus: Laubbläser
Modus: Laubsauger
Bei sämtlichen Arbeiten am Gerät muss die Batterie vorher vom
Gerät entfernt warden.
2.2 ALLGEMEINE SICHERHEITSHINWEISE
Lesen Sie vor der Anwendung die Bedienungsanleitung sorgfältig durch.
Bewahren Sie diese zum späteren Nachschlagen auf.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
9
WARNUNG
Bei der Verwendung von akkubetriebenen Werkzeugen sollten die folgenden
grundlegenden Sicherheitsvorkehrungen immer befolgt werden, um das Risiko
zu verringern.
Lesen Sie diese Anleitung vor Inbetriebnahme des Produkts vollständig durch
und bewahren Sie sie zum späteren Nachschlagen auf.
•Erlauben Sie Kindern oder ungeschulten Personen nicht, dieses Produkt zu
benutzen.
•Tragen Sie eine lange, dicke Hose, rutschfeste Sicherheitsschuhe und
Handschuhe.
•Bedienen Sie das Produkt niemals barfuß oder mit offenen Schuhen.
•Tragen Sie keine weite Kleidung oder Schmuck, der sich in diesem Produkt
verfangen könnte.
•Berühren Sie nicht das Gebläse, wenn Sie dieses Produkt bedienen.
•Halten Sie alle Unbeteiligten, Kinder und Haustiere mindestens 15 m
entfernt. Denken Sie daran, dass der Bediener oder Benutzer für
Unfälle, die Unbeteiligte, deren Eigentum und sich selbst betreffen,
verantwortlich ist.
•Prüfen Sie auf beschädigte Teile. Vor der weiteren Verwendung des
Produkts sollte jedes beschädigte Teil sorgfältig überprüft werden, um
festzustellen, ob es ordnungsgemäß funktioniert und seine
vorgesehene Funktion erfüllt.
•Prüfen Sie auf gebrochene Teile und alle anderen Bedingungen, die den
Betrieb beeinträchtigen könnten. Eine Schutzvorrichtung oder ein
anderes Teil, das beschädigt ist, sollte durch die Firma FUXTEC
repariert oder ersetzt werden. Wenn Sie diese Regel befolgen,
verringern Sie das Risiko eines Stromschlags, eines Brands oder
schwerer Verletzungen.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
10
•Wenden Sie beim Einsatz des Produktes keine Gewalt an. Verwenden
Sie das richtige Werkzeug für Ihre Anwendung. Das richtige Werkzeug
erledigt die Arbeit mit der Geschwindigkeit, für die es ausgelegt ist,
besser und sicherer.
•Achten Sie stets auf sicheren Stand und Gleichgewicht. Ein guter
Stand und ein gutes Gleichgewicht ermöglichen in unerwarteten
Situationen eine bessere Kontrolle über das Produkt.
•Sichern Sie lange Haare, damit sie sich nicht in beweglichen Teilen oder im
Lufteinlass verfangen können.
•Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder
unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
•Arbeiten Sie nicht bei schlechten Lichtverhältnissen.
•Lassen Sie das Produkt niemals von Personen benutzen, die keine
ausreichenden Anweisungen für den ordnungsgemäßen Gebrauch
des Produkts erhalten haben.
•Halten Sie die Griffe trocken und sauber.
•Berücksichtigen Sie die Umgebung des Arbeitsbereichs. Setzen Sie
Elektrowerkzeuge nicht dem Regen aus. Verwenden Sie
Elektrowerkzeuge nicht an feuchten oder nassen Orten. Halten Sie den
Arbeitsbereich beleuchtet. Verwenden Sie Elektrowerkzeuge nicht an
Orten, an denen Brand- oder Explosionsgefahr besteht.
•Bewahren Sie Akku oder ungenutzte Werkzeuge auf. Bei Nichtgebrauch
sollten Werkzeuge und Akkus getrennt in trockenen, hohen oder
verschlossenen Räumen außerhalb der Reichweite von Kindern gelagert
werden. Stellen Sie sicher, dass die Akkupole nicht durch andere
Metallteile wie Schrauben, Nägel usw. kurzgeschlossen werden können.
•Trennen Sie das Produkt vom Akkupack, wenn es nicht benutzt wird,
und ziehen Sie das Gebläserohr ab, bevor Sie es warten.
•Vermeiden Sie unbeabsichtigtes Starten. Tragen Sie das Produkt nicht mit
einem Finger auf dem Schalter.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
11
•Bleiben Sie wachsam. Achten Sie darauf, was Sie tun. Benutzen Sie
Ihren gesunden Menschenverstand. Bedienen Sie das Produkt nicht,
wenn Sie müde sind.
•Lassen Sie das Produkt nur durch die Firma FUXTEC reparieren.
•Dieses Produkt entspricht den einschlägigen Sicherheitsvorschriften.
Reparaturen dürfen nur von qualifizierten Personen unter Verwendung
von Original-Ersatzteilen durchgeführt werden, da sonst erhebliche
Gefahren für den Benutzer entstehen können.
WARNUNG
Verwenden Sie nur Ersazteile der Firma FUXTEC. Nichtbeachtung kann zu
schlechter Leistung, möglichen Verletzungen und zum Erlöschen Ihrer
Gewährleistung führen.
2.3 VERWENDUNG UND PFLEGE DES AKKUWERKZEUGS
•Vergewissern Sie sich, dass der Schalter in der Aus-Stellung ist, bevor
Sie den Akku einsetzen. Das Einsetzen des Akkus in Elektrowerkzeuge,
bei denen der Schalter eingeschaltet ist, führt leicht zu Unfällen.
•Laden Sie den Akku nur mit dem von der Firma FUXTEC angegebenen
Ladegerät auf. Ein Ladegerät, das für einen Akku-Typ geeignet ist, kann
bei Verwendung mit einem anderen Akku einen Brand verursachen.
•Verwenden Sie Elektrowerkzeuge nur mit den dafür vorgesehenen
Akku-Varianten. Die Verwendung anderer Akkus kann zu Verletzungs-
und Brandgefahr führen.
•Wenn der Akku nicht in Gebrauch ist, halten Sie ihn von anderen
Metallgegenständen wie Papierklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen fern, die eine
Verbindung von einem Pol zum anderen herstellen können. Das
Kurzschließen der Akkupole kann zu Verbrennungen oder einem Brand
führen.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
12
•Bei Missbrauch kann Flüssigkeit aus dem Akku austreten; vermeiden
Sie den Kontakt. Wenn es versehentlich zu einem Kontakt kommt,
spülen Sie mit Wasser. Wenn Flüssigkeit in die Augen gelangt, suchen
Sie einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann zu
Reizungen oder Verbrennungen führen.
•Bewahren Sie diese Anleitung auf. Lesen Sie sie häufig und verwenden
Sie sie, um andere Personen, die dieses Produkt verwenden könnten,
einzuweisen. Wenn Sie jemandem dieses Produkt leihen, geben Sie
ihm auch diese Anleitung.
WARNUNG
Ein längerer Gebrauch eines Werkzeugs kann Verletzungen verursachen oder
verschlimmern. Achten Sie bei längerem Gebrauch eines Werkzeugs auf regelmäßige
Pausen.
2.4 ZUSÄTZLICHE SICHERHEITSVORSCHRIFTEN
Das Produkt ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder
Erfahrung und Kenntnis benutzt zu werden. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Produkt spielen.
WARNUNG
Ihr Bläser/Sauger wird möglicherweise mit einem Gurt geliefert. Stellen Sie den Gurt
vorsichtig so ein, dass er das Gewicht des Produkts bequem tragen kann. Identifizieren
Sie den Schnellverschluss- Mechanismus und üben Sie seine Verwendung, bevor Sie das
Produkt in Betrieb nehmen. Seine korrekte Verwendung kann im Notfall schwere
Verletzungen verhindern. Tragen Sie niemals zusätzliche Kleidung über dem Gurt oder
schränken Sie auf andere Weise den Zugang zum Schnellverschlussmechanismus ein.
2.5 SICHERHEITSWARNUNGEN FÜR LAUBBLÄSER
•Tragen Sie in staubigen Umgebungen eine Gesichtsfiltermaske, um
die Verletzungsgefahr durch das Einatmen von Staub zu verringern.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
13
•Richten Sie die Bläserdüse nicht in Richtung von Menschen oder Haustieren.
•Stecken Sie niemals Gegenstände in die Bläserrohre.
•Betreiben Sie das Produkt nicht in der Nähe von offenen Fenstern usw.
•Befeuchten Sie Oberflächen in staubigen Umgebungen leicht.
•Verwenden Sie die volle Bläserdüsenverlängerung, damit der Luftstrom in
Bodennähe arbeiten kann.
•Stellen Sie den Bläser nicht auf oder in der Nähe von losem Abfall ab.
•Abfall kann in die Ansaugöffnung gesaugt werden, was zu Schäden am Produkt
führen kann.
2.6 SICHERHEITSWARNUNGEN FÜR LAUBSAUGER
WARNUNG
Betreiben Sie den Sauger niemals nur unter Volllast bei der Ansaugvorrichtung.
Beachten Sie diese Warnung unbedingt.
•Betreiben Sie den Sauger nicht ohne montierten Saugerbeutel;
umherfliegende Teile können schwere Verletzungen verursachen.
Verletzungen führen. Vergewissern Sie sich, dass der Saugerbeutel vor
dem Betrieb vollständig verschlossen ist.
•Bewegen Sie den Sauger von Seite zu Seite entlang der Außenkante des
Schmutzes. Um Verstopfungen zu vermeiden, stecken Sie das Saugrohr
nicht direkt in den Abfallhaufen.
•Halten Sie den Motor höher als das Einlassende des Saugrohrs.
•Richten Sie das Saugrohr immer nach unten, wenn Sie an einem Hang
arbeiten. Um schwere Verletzungen des Bedieners oder Schäden am
Produkt zu vermeiden, versuchen Sie nicht, Steine, Glasscherben,
Flaschen oder ähnliche Gegenstände aufzusaugen.
•Vermeiden Sie Situationen, die zu einem Brand des Saugerbeutels führen
können. Arbeiten Sie nicht in der Näheeiner offenen Flamme. Saugen Sie
keine warme Asche von Kaminen, Grillstellen usw. auf.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
14
•Saugen Sie keine weggeworfenen Zigarren oder Zigaretten auf, es sei
denn, die Asche ist vollständig abgekühlt.
2.7 TRANSPORT UND LAGERUNG
•Halten Sie das Produkt an, entfernen Sie den Akku und lassen Sie es
abkühlen, bevor Sie es lagern oder transportieren.
•Entfernen Sie alle Fremdkörper vom Produkt. Lagern Sie es an einem
kühlen, trockenen und gut belüfteten Ort, der für Kinder unzugänglich ist.
Halten Sie es von ätzenden Mitteln wie Gartenchemikalien und Tausalzen
fern. Lagern Sie es nicht im Freien.
•Sichern Sie das Produkt beim Transport gegen Verschieben oder
Herunterfallen, um Verletzungen von Personen oder Schäden am Produkt
zu vermeiden.
•Transportieren Sie den Akku in Übereinstimmung mit den örtlichen und
nationalen Bestimmungen und Vorschriften. Beachten Sie alle besonderen
Anforderungen an die Verpackung und Kennzeichnung, wenn Sie Akkus
durch Dritte transportieren.
•Stellen Sie sicher, dass während des Transports keine Akkus mit anderen
Akkus oder leitenden Materialien in Kontakt kommen können, indem Sie
freiliegende Anschlüsse mit isolierenden, nicht leitenden Kappen oder
Klebeband schützen.
•Transportieren Sie keine Akkus, die Risse haben oder undicht sind.
Erkundigen Sie sich gegebenenfalls bei der der beauftragten Spedition
nach weiteren Hinweisen.
2.8 WARTUNG
WARNUNG
Verwenden Sie nur Original-Ersatzteile, Zubehör und Anbauteile der Firma FUXTEC.
Nichtbeachtung kann zu möglichen Verletzungen, schlechter Leistung und zum Erlöschen
Ihrer Garantie führen.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
15
WARNUNG
Die Wartung erfordert äußerste Sorgfalt und Kenntnisse des Technikers. Für den Service
bitten wir Sie mit unserem Kundenservice in Kontakt zu treten.
Sie erreichen uns unter [email protected]e
•Sie können die hier beschriebenen Einstellungen und Reparaturen
vornehmen. Für andere Reparaturen wenden Sie sich an die Firma
FUXTEC.
•Reinigen Sie das Produkt nach jedem Gebrauch mit einem weichen,
trockenen Tuch.
•Überprüfen Sie alle Muttern, Bolzen und Schrauben in regelmäßigen
Abständen auf festen Sitz, um einen sicheren Betriebszustand des
Produkts zu gewährleisten. Jedes Teil, das beschädigt ist, sollte dem
Kundenservice der Firma FUXTEC gemeldet warden und mit diesem der
weiteren Vorgang besprochen warden.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
16

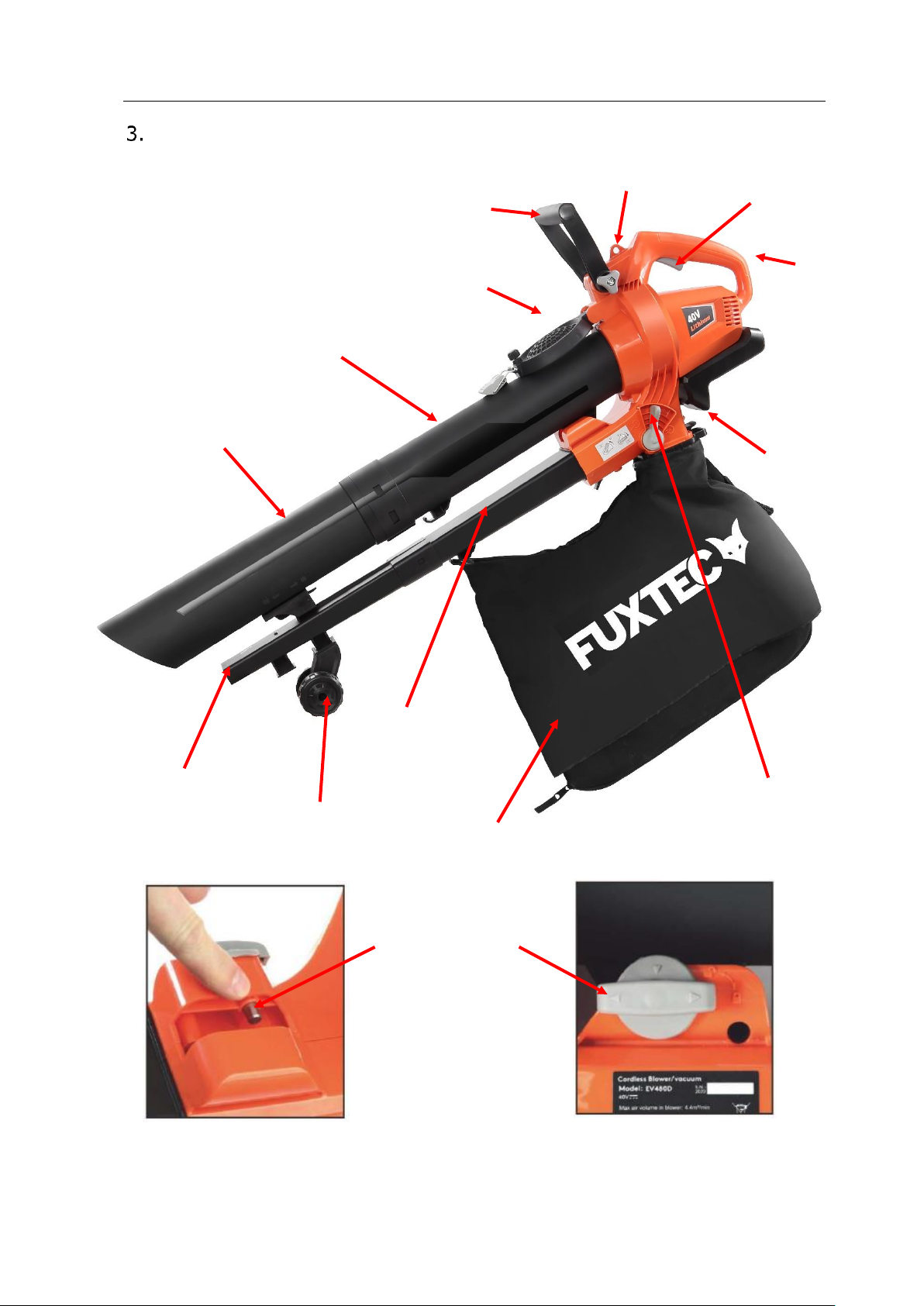

PRÄSENTATION
1.Lüftungsgitter
2. Oberes Saugrohr
3. Unteres Saugrohr
4. Unteres Blasrohr
5. Führungsräder
6. Oberes Blasrohr
7. Laubfangsack
8. Wahlhebel für Blas- oder
Saugmodus
9. Anschlussadapter
für Laubfangsack
10. Hinterer Griff
11. Start/Stopp Hebel
12. Gurtaufhängung
13. Vorderer Griff
14.Verriegelungsstift

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
17

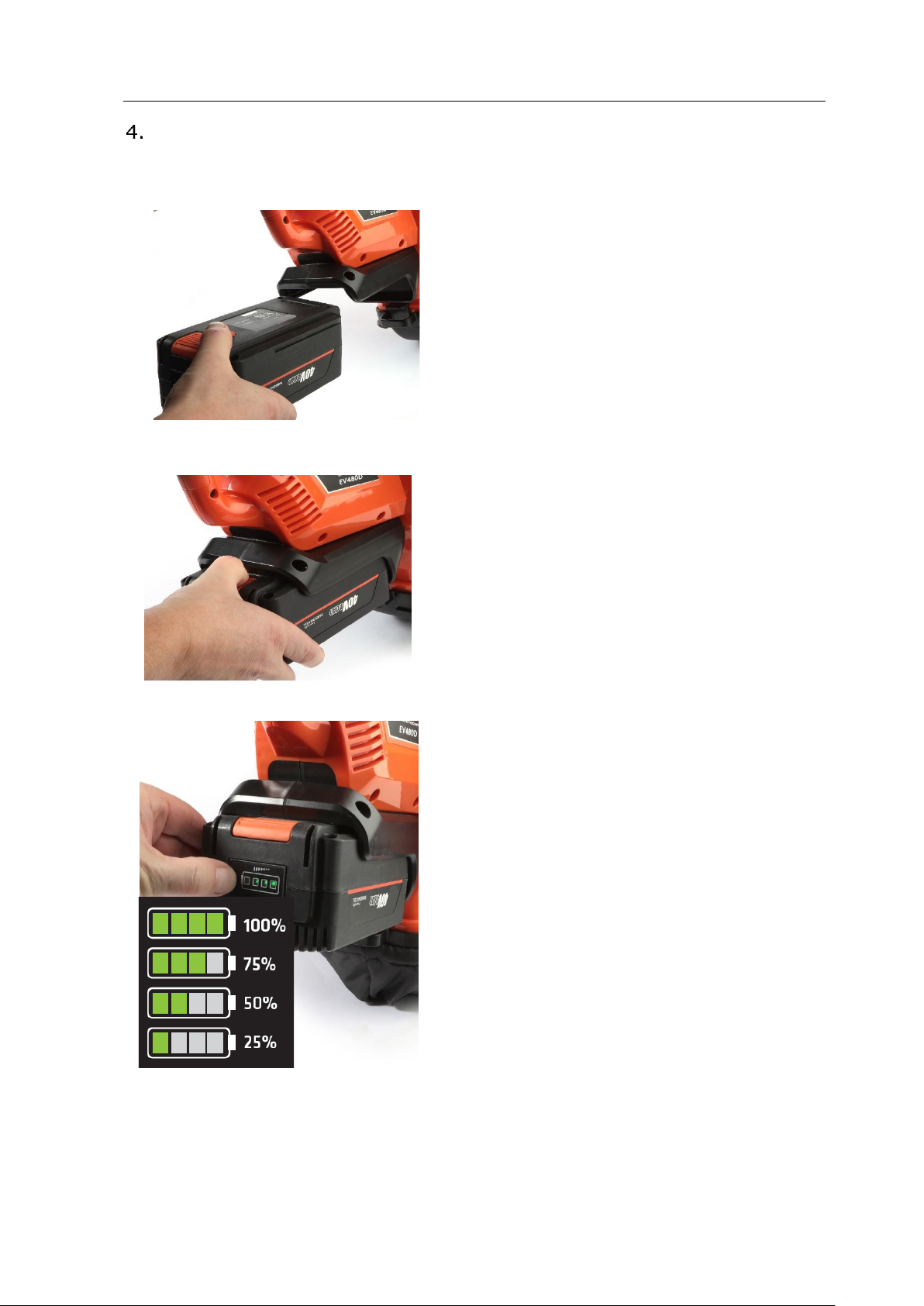

INSTALLATION DES AKKUS
Drücken Sie den Akku in das
Elektrowerkzeug, bis er durch die
Entriegelung verriegelt ist.
Sie hören ein Klickgeräusch.
Zum Entfernen des Akku, drücken
Sie die hintere orange
Entriegelungstaste und ziehen Sie im
Anschluss bei gehaltener Taste den
Akku aus der Führungsschine.
Wartung und Lagerung des Akkus
Falls der Akku leer ist und sich das Produkt
automatisch ausgeschltet hat, drücken Sie nicht
den Start/Stopp Hebel.
Laden Sie den Akku erst wieder, wenn dieser
abgekühlt ist.
Möchten Sie den Akku eine längere Zeit nicht
nutzen, so laden Sie diesen bitte komplett auf,
bevor Sie ihn verstauen. Bei längerer Lagerzeit,
sollten Sie mindestens alle 6 Monate laden, um die
Erhaltung der optimale Kapazität des Akkus zu
gewährleisten.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
18
4.1 Mögliches Zubehör
Für alle 40V Akku Geräte von FUXTEC gibt es optional folgende Akkus und
Ladegeräte auf www.fuxtec.de zu erwerben:
40V Akkus:
40V Ladegeräte:
2Ah EP20
4Ah EP40
6Ah EP60
9Ah EP90
EC20 – 2A Schnell-Ladegerät
EC50 – 5A Ultra-Schnell-Ladegerät

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
19
MONTAGE

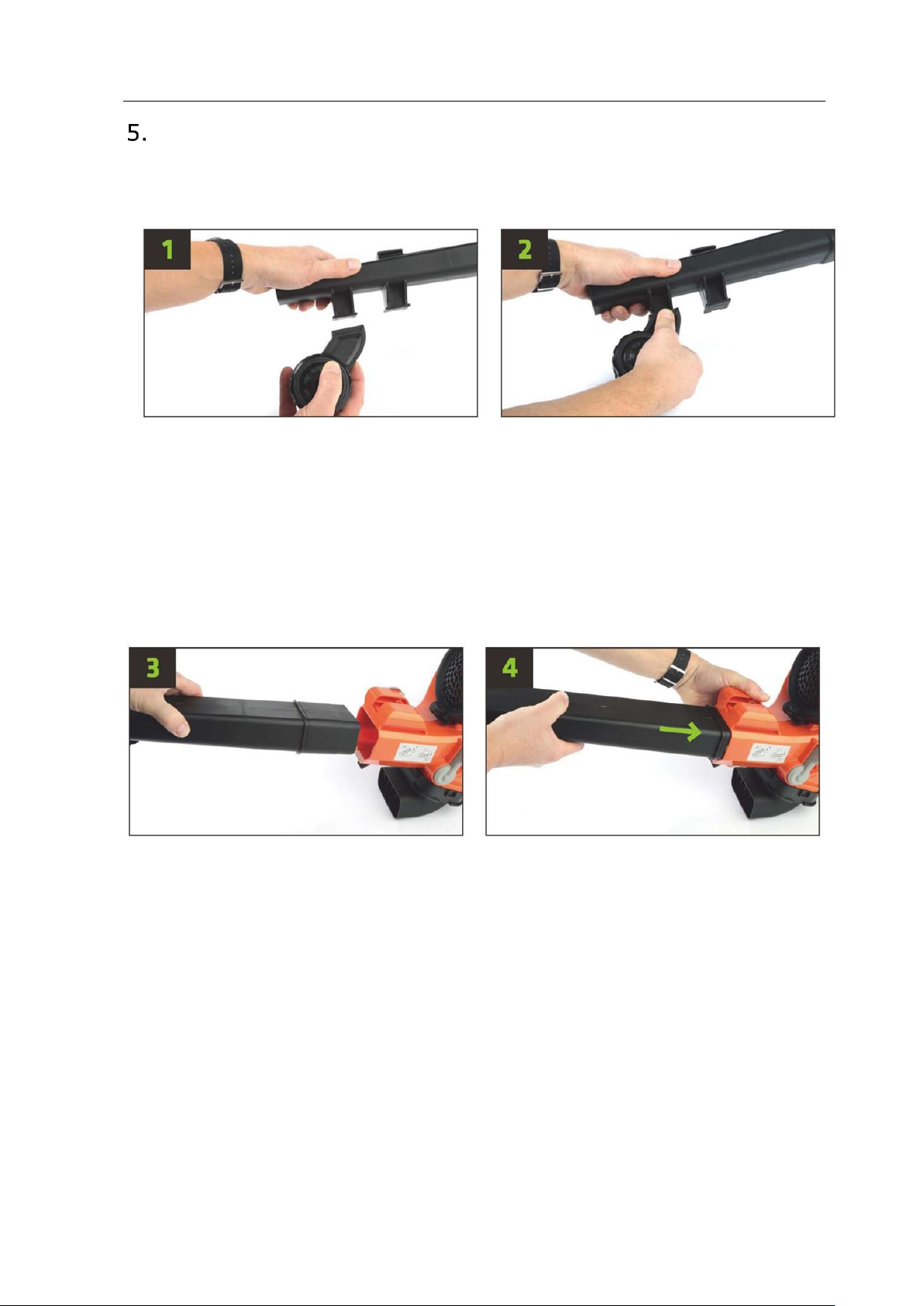

5.1 Montage des Laubläsers
Befestigen Sie das Rad auf der
unteren Seite des Blasrohres.
Drücken Sie beide Elemente so
zusammen, bis die Verriegelungen
einen Klickton ergeben. Das Rad
ist nun fest mit dem unteren
Blasrohr verbunden.
Nehmen Sie das obere Blasrohr (mit
der aufgedruckten Nummer 3) und
führen Sie dieses in die dafür
vorgesehen Öffnung des Gerätes ein.
Das Rohr fest eindrücken, bis Sie ein
Einrasten der Verriegelungen spüren.

ORIGINAL BEDIENUNGSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL/ MANUALE ORIGINALE DI ISTRUZIONI
FUXTEC FX-EV480D rev1
20
5.2 Demontage des Laubläsers
Nehmen Sie das untere Blasrohr (mit
der aufgedruckten Nummer 4) und
schieben Sie dieses über das obere
Blasrohr. Achten Sie bitte auf die
richtige Positionierung der Aussparung

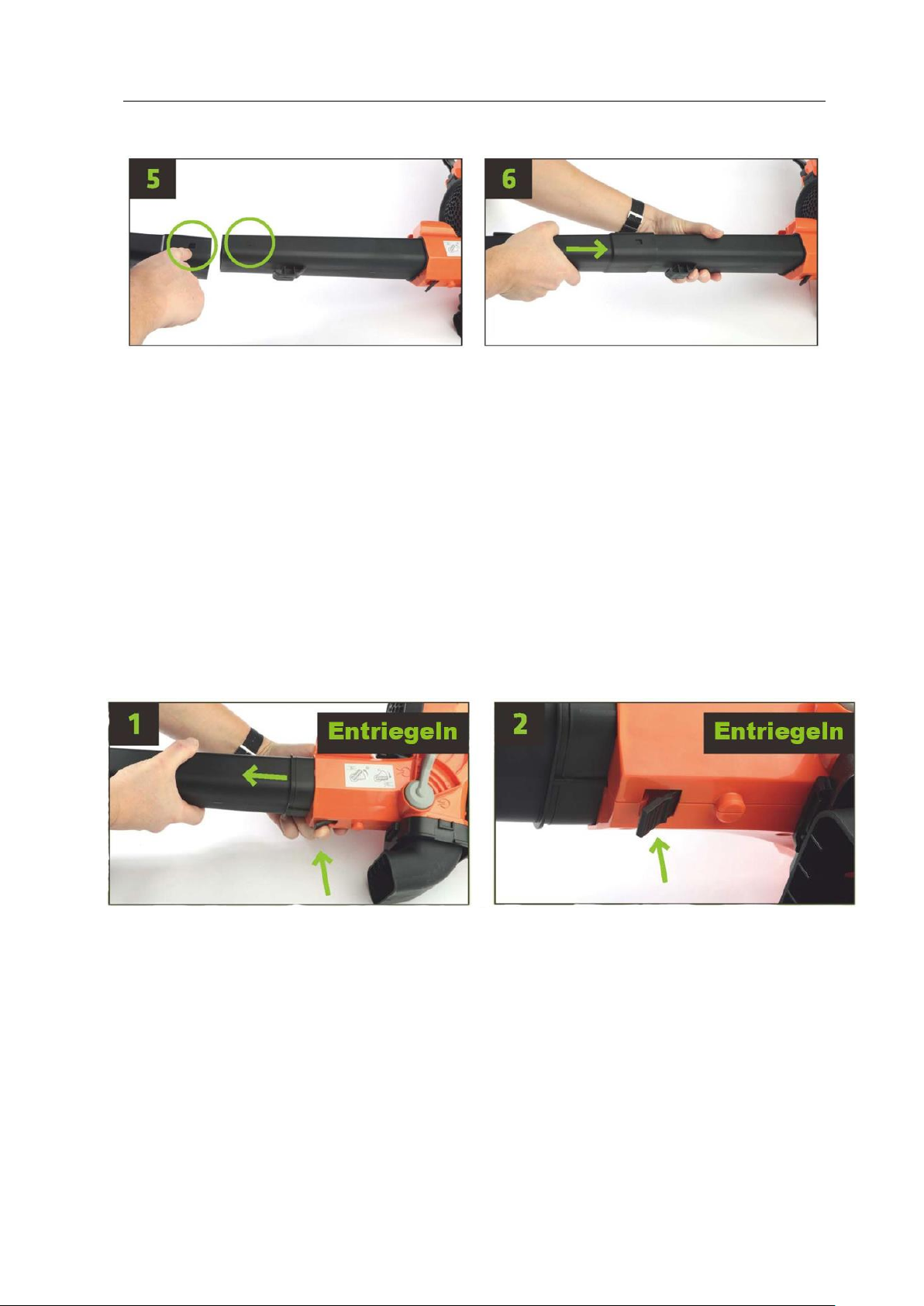

an der Seite zum Verriegeln (siehe Bild
5).
Drücke Sie die Rohre fest zusammen,
bist die Verriegelung einrastet.
Zum Entfernen des oberen Saugrohres,
drücken Sie den Entriegelungshebel
(siehe Bild) und ziehen Sie das Rohr
aus der Führung heraus.
Wichtiger Hinweis: sollten die
Saugrohre montiert sein, so müssen
Sie diese vorher demontieren. Im
Anschluss bitte unbedingt den
Entreigelungshebel drücken, sonst
Defektgefahr!
