GÜDE GNS 150/200-25 User manual

GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
GNS 150/200-25
55238
------------------- DE Originalbetriebsanleitung Nass- und Trockenschleifer
------------------- EN Translation of the original instructions Grinding/sharpening machine combinaon
------------------- FR Traduction du mode d’emploi d’origine Combinaison meuleuse/auteuse
------------------- IT Traduzione del Manuale d’Uso originale Combinazione recatrice/alatrice
------------------- ES Traducción del manual original Aladora en húmedo y seco
------------------- NL Vertaling van de originele gebruiksaanwijzing Combi-Droog-Nat-Slijpmachine
------------------- CZ Překlad originálního návodu k provozu Kombinace bruska/ostricka
------------------- SK Preklad originálneho návodu na prevádzku Kombinacia bruska/ostricka
------------------- PL Tłumaczenie oryginalnej instrukcji obsługi Szlierka stołowa mokro/sucho
------------------- HU Az eredeti használati utasítás fordítása Koszorugep/elesito kombinacio

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
ESPAÑOL Por favor, lea este manual de instrucciones detalladamente antes de la puesta en funcionamiento.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
ČEŠTINA Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENČINA Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
POLSKI
Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
ESPAÑOL
Por favor, lea este manual de instrucciones detalladamente antes de la puesta en funcionamiento.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
ČEŠTINA Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENČINA Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
POLSKI
Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

Deutsch TECHNISCHE DATEN | SICHERHEITSHINWEISE | BESTIMMUNGSGEMÄSSE VERWENDUNG |
VERHALTEN IM NOTFALL | SYMBOLE | WARTUNG | ENTSORGUNG | GEWÄHRLEISTUNG |SERVICE___ 15
English TECHNICAL DATA | SAFETY WARNINGS | SPECIFIED CONDITIONS OF USE |
EMERGENCY PROCEDURE | SYMBOLS | MAINTENANCE | DISPOSAL | GUARANTEE | SERVICE _________ 21
Français CARACTÉRISTIQUES TECHNIQUES | INSTRUCTIONS DE SÉCURITÉ PARTICULIERES |
UTILISATION CONFORME AUX PRESCRIPTIONS | CONDUITE EN CAS D’URGENCE | SYMBOLES |
ENTRETIEN | ELIMINATION | GARANTIE | SERVICE ________________________________________ 27
Italiano DATI TECNICI | NORME DI SICUREZZA | UTILIZZO CONFORME |
COMPORTAMENTO IN CASO D’EMERGENZA | SIMBOLI | MANUTENZIONE | SMALTIMENTO |
GARANZIA | SERVIZIO ___________________________________________________________ 32
Español DATOS TÉCNICOS | INDICACIONES DE SEGURIDAD | APLICACIÓN DE ACUERDO A LA FINALIDAD |
COMPORTAMENTO IN CASO D’EMERGENZA | SÍMBOLOS | MANTENIMIENTO | ELIMINACIÓN |
GARANTÍA | SERVICIO ___________________________________________________________ 38
Nederlands TECHNISCHE GEGEVENS | VEILIGHEIDSADVIEZEN | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
HANDELSWIJZE IN NOODGEVAL | SYMBOLEN | ONDERHOUD | AFVOER | GARANTIE | SERVICE _______ 44
Čeština TECHNICKÁ DATA | SPECIÁLNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ | OBLAST VYUŽITÍ |
CHOVÁNÍ V PŘÍPADĚ NOUZE | SYMBOLY | ÚDRŽBA | LIKVIDACE | ZÁRUKA | SERVIS ________________ 50
Slovenčina TECHNICKÉ ÚDAJE | ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY | POUŽITIE PODĽA PREDPISOV |
SPRÁVANIE V PRÍPADE NÚDZE | SYMBOLY | ÚDRZBA | LIKVIDÁCIA | ZÁRUKA | SERVIS _________________ 56
Polski DANE TECHNICZNE | INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA | WARUNKI UŻYTKOWANIA |
POSTĘPOWANIE W NAGŁYM PRZYPADKU | SYMBOLE | UTRZYMANIE I KONSERWACJA | UTYLIZACJA |
GWARANCJA | SERWIS __________________________________________________________ 62
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS ____________________________________________ 68
EG-Konformitätserklärung
| EC Declaration of Conformity | Déclaration De Conformité Pour La CE |
Dichiarazione CE Di Conformità | Declaración De Conformidad CE | EG-Conformiteitsverklaring | ES Izjava O Skladnosti |
Vyhlásenie O Zhode ES | Deklaracja Zgdodnści WE | EC Egyezési_________________________________________________ 74
INBETRIEBNAHME STARTINGUP THE DEVICE MISE EN SERVICE MESSA IN FUNZIONE
PUESTA EN MARCHA | TOESTEL IN GEBRUIK NEMEN UVEDENÍ DO PROVOZU
UVEDENIE DO PREVÁDZKY URUCHAMIANIE URZĄDZENIA A KÉSZÜLÉK ÜZEMBE HELYEZÉSE _______ 2

1
2
3
4
1 x
1 x
NASS- & TROCKENSCHLEIFE R
GNS 150/200-25
LIEFERUMFANG | SCOPE OF DELIVERY | CONTENU DE LA LIVRAISON | DOTAZIONE |
VOLUMEN DE SUMINISTRO | LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY |
ZAKRES DOSTAWY | SZÁLLÍTÁSI TERJEDELEM

11

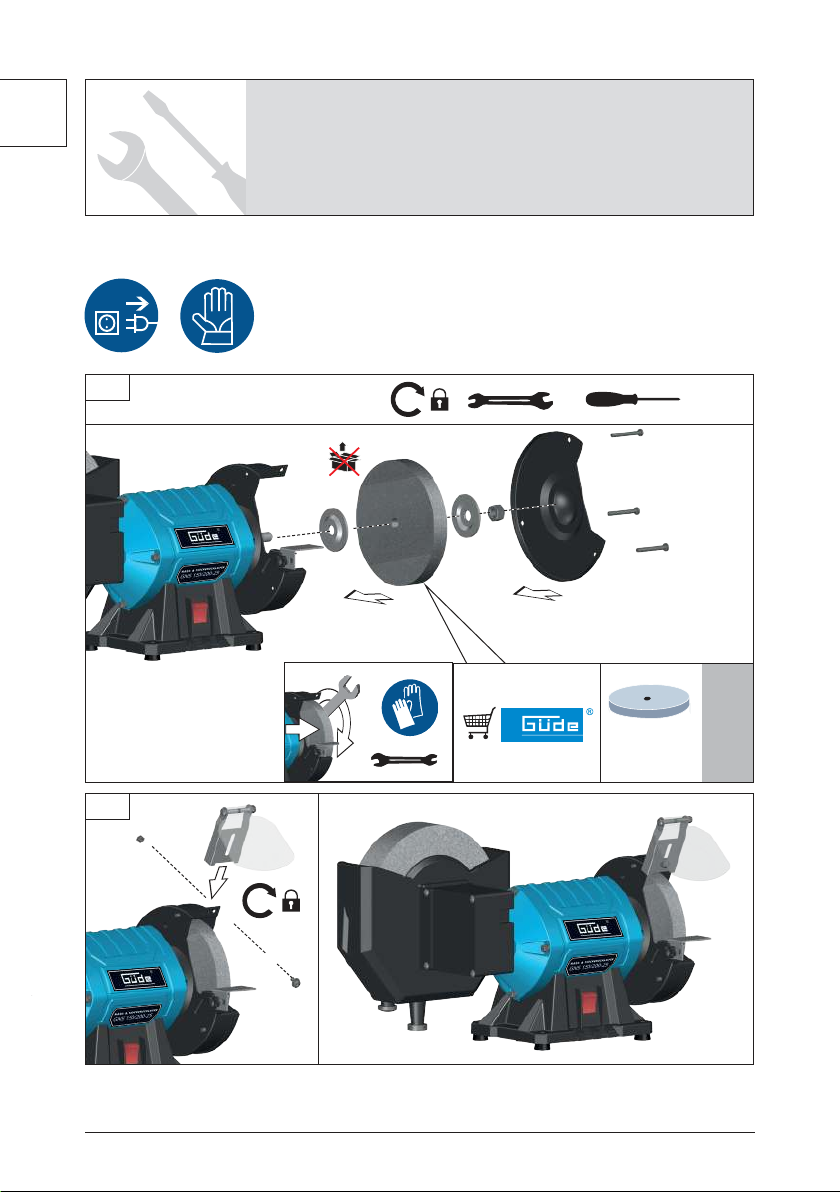

DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés
2 - 4
5
6 - 8

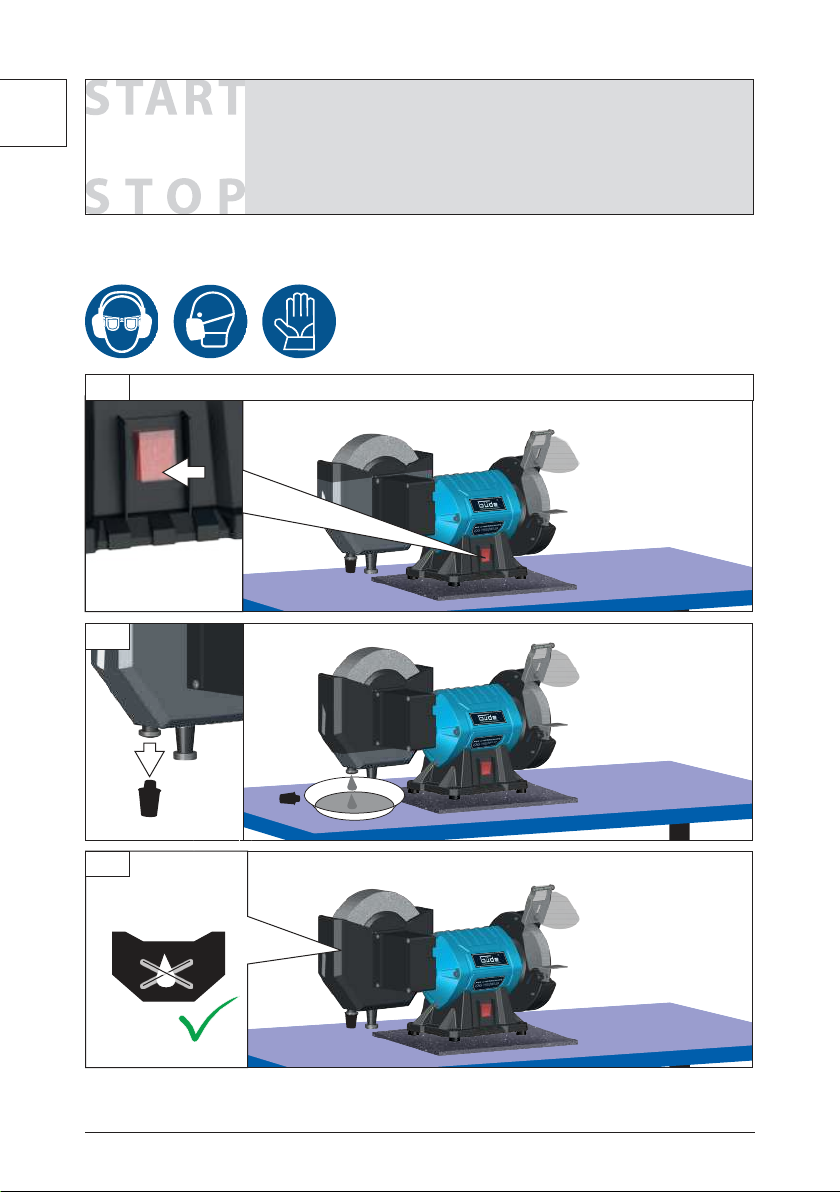

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33
9 - 13

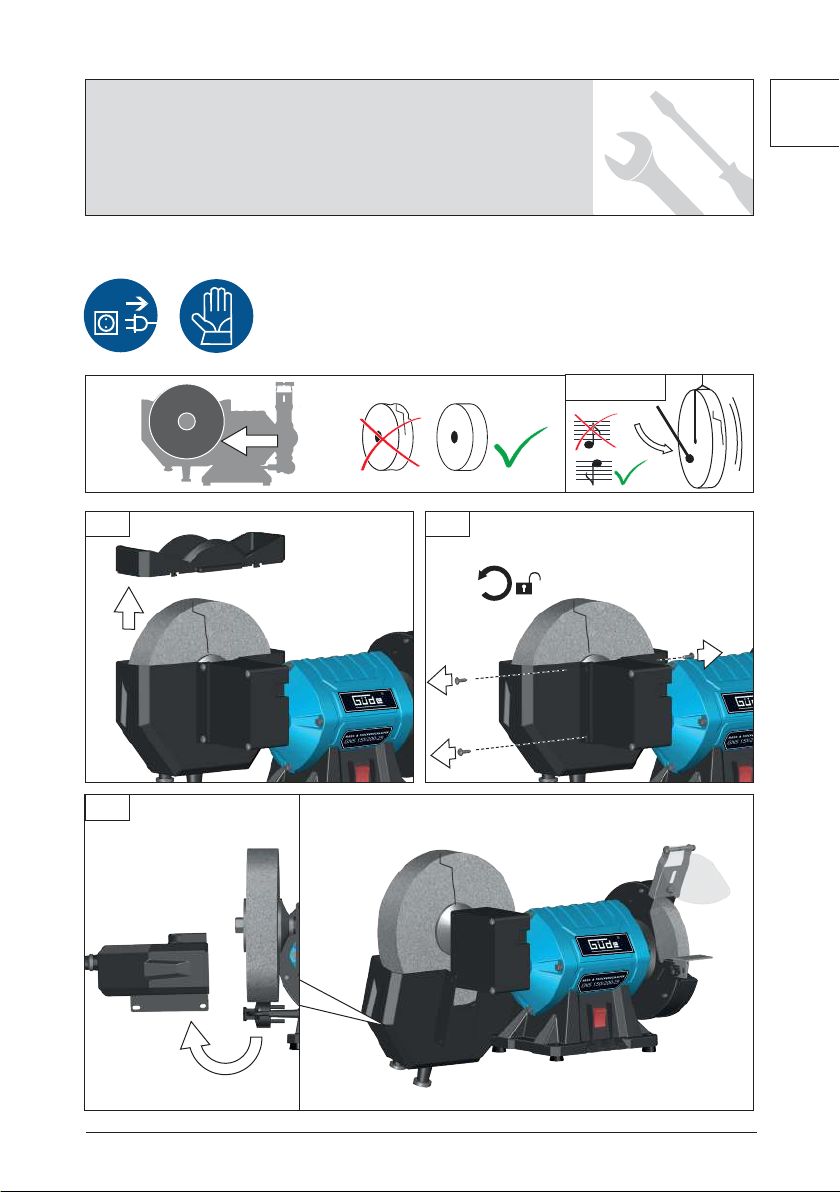

DE Wartung
EN Maintenance
FR Entretien
IT Manutenzione
ES
Mantenimiento
NL Onderhoud
CZ Údržba
SK Údrzba
PL Konserwacja
HU Karbantartás
44
14
DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
ES Puesta en marcha
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
PL Uruchomienie
HU Üzembe helyezés
2
2
DE Reinigung / Lagerung
EN Cleaning / Storage
FR Nettoyage / Stockage
IT Pulizia / Stoccaggio
ES Limpieza / Almacenamiento
NL Schoonmaken / Bewaring
CZ Čištění / Uložení
SK Čistenie / Uloženie
PL Czyszczenie / Składowanie
HU Tisztítás / Tárolás
55

2
1
1
4x
NASS- & TROCKENSCHLEIFER
GNS 150/200-25
11
DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés

3
1 x
ca. 1,5 mm
4
2
1 x
3
3
max. 2 mm
11
DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés

4
42
5
11
DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés

5
DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
ES Puesta en marcha
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
PL Uruchomienie
HU Üzembe helyezés
2
2
1
Max

6
START1
Reset3
START2
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33

7
Test4 B
I
0
Test4 A
START
START
5
5
6
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33

8
I
0
STOP1
3
2
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33

9
1
TIPP
2
DE Wartung
EN Maintenance
FR Entretien
IT Manutenzione
ES
Mantenimiento
NL Onderhoud
CZ Údržba
SK Údrzba
PL Konserwacja
HU Karbantartás
44

10
55534
150 x 16 x 20mm
K 36
3
4
DE Wartung
EN Maintenance
FR Entretien
IT Manutenzione
ES
Mantenimiento
NL Onderhoud
CZ Údržba
SK Údrzba
PL Konserwacja
HU Karbantartás
44

11
3 x
3
21
TIPP
DE Wartung
EN Maintenance
FR Entretien
IT Manutenzione
ES
Mantenimiento
NL Onderhoud
CZ Údržba
SK Údrzba
PL Konserwacja
HU Karbantartás
44

12
55520
200 x 40 x 20 mm
K 80
6
45
1
3
2
2
2
DE Wartung
EN Maintenance
FR Entretien
IT Manutenzione
ES
Mantenimiento
NL Onderhoud
CZ Údržba
SK Údrzba
PL Konserwacja
HU Karbantartás
44

13
55537
DE Wartung
EN Maintenance
FR Entretien
IT Manutenzione
ES
Mantenimiento
NL Onderhoud
CZ Údržba
SK Údrzba
PL Konserwacja
HU Karbantartás
44

14
2
1
DE Reinigung / Lagerung
EN Cleaning / Storage
FR Nettoyage / Stockage
IT Pulizia / Stoccaggio
ES Limpieza / Almacenamiento
NL Schoonmaken / Bewaring
CZ Čištění / Uložení
SK Čistenie / Uloženie
PL Czyszczenie / Składowanie
HU Tisztítás / Tárolás
55

15
DE
Technische Daten
Nass- und Trockenschleifer GNS 150/200-25
Artikel-Nr. 55238
Anschluss 230 V~50 Hz
Motorleistung 250 W
Leerlaufdrehzahl 2950 min-1
Schutzgrad IP 43
Motorwellen-Ø 12,7 mm
Abmessungen
Schleifscheibe K 80 200 x 40 x 20 mm
Abmessungen
Schleifscheibe K 36 150 x 20x12,7 mm
Kabellänge 1300 mm
Abmessungen L x B x H Nass- und Trockenschleifer 425 x 280 x 225 mm
Gewicht 8,8 kg
Geräuschangaben
Schalldruckpegel LpA 80,7 dB (A)
Schallleistungspegel LWA 91,7 dB (A)
Gemessen nach EN 62841; Unsicherheit K = 3 dB (A)
Gehörschutz tragen!
Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatz-
werte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt kann daraus
nicht zuverlässig abgeleitet werden ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht.
Faktoren welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinussen
beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen d.h. die Zahl der Maschinen und
anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu
Land variieren. Diese Information soll jedoch den Anwender befähigen eine bessere Abschätzung von
Gefährdung und Risiko vorzunehmen.
WARNUNG
Der in diesen Merkblatt angegebene Geräuschemissionswert ist entsprechend einem in EN 62841
genormten Testverfahren gemessen worden und kann für den Vergleich von Werkzeugen miteinander
verwendet werden. Er eignet sich auch für eine vorläuge Einschätzung der Belastung.
Der angegebene Geräuschemissionswert repräsentiert die hauptsächlichen Anwendungen des
Werkzeugs. Wenn allerdings das Werkzeug für andere Anwendungen oder mit abweichendem Zubehör
eingesetzt wird oder es ungenügend gewartet ist, kann der Geräuschemissionswert abweichen. Dies kann
die Belastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Belastung durch Lärm sollten auch die Zeiten berücksichtigt werden, in
denen das Werkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Belastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Lärm fest
wie zum Beispiel: Wartung des Werkzeugs und des Zubehörs und Organisation der Arbeitsabläufe.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie das Gerät erst nachdem Sie die Betriebsanleitung aufmerksam gelesen und
verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen
Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten
Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Der Bediener ist
verantwortlich für Unfälle oder Gefahren gegenüber Dritten.Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.
Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme
stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung
der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.
Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den
Kundendienst.
DEUTSCH

16
DE
Bestimmungsgemäße Verwendung
Dieses Gerät ist ausschließlich zum Schleifen von z.B.
Äxten, Scheren, Messer, Kerbwerkzeuge unterschied-
licher Länge und Klingenbreite sowie Beschaenheit,
Kerbwerkzeuge jeglicher Form, Spaten, Hobel aus
Werkzeugstahl über 60 HRC unter Berücksichtigung
der Sicherheitsvorschriften geeignet.
Die Maschine darf nur in technisch einwandfreiem
Zustand und unter Berücksichtigung aller Sicherheits-
hinweise benutzt werden.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Es ist strengstens untersagt, die an der
Maschine bendlichen Schutzeinrichtungen zu
demontieren, abzuändern, Zweck zu
entfremden oder fremde Schutzeinrichtungen
anzubringen.
Gerätebeschreibung
1
2
3
6
5
7
4
1. Schutzscheibe
2. Schleifscheibe K 36
3. Werkstückauage
4. Bohrung für Werkbankmontage
5. Ein-/Ausschalter
6. Wasserbehälter
7. Nass-Schleifscheibe K 80
Restrisiken
Auch bei richtiger Verwendung und Einhaltung aller
Sicherheitsbestimmungen, können noch Restrisiken
bestehen.
·Niemals die Hände in den Bereich der
Schleifscheibe bringen.
·Verletzungsgefahr für Finger und Hände,
durch die rotierenden Schleifscheiben bei
unsachgemäßer Führung oder Auage des zu
schleifenden Werkzeugs.
·Wegiegen von Werkzeugteilen
·Geräuschemission
·Staubemission
·Hand-Arm-Schwingungen
·Verbrennungsgefahr
·Werkzeug und Werkstück erhitzen sich beim
Betrieb
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben:
1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen
Symbole
Warnung/Achtung!
Warnung - Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung
lesen.
Vor Durchführung jeglicher Arbeiten
am Gerät immer den Stecker aus der
Steckdose ziehen.
Schutzbrille tragen!
Gehörschutz tragen!
Geeignete Staubschutzmaske tragen.
Sicherheitsschuhe tragen.
Weisen Sie Kinder und unbefugte
Personen an sich stets von dem Gerät
fern zu halten.
DEUTSCH
