Garden Cart G21 GA 120
120 lTipping Air-Filled
Tires
600 Kg

1
3 4
5
11
6
6
6
6
78
9
10
10
10
10
2
1. 1x tray
2. 1x handle
3. 1x traction
4. 1x front bracket
5. 1x rear bracket
6. 4x wheels
7. 1x bolts M10x65
8. 1x lock nut M18
9. 2x bolts M10x50
10. 4x washer and pin
11. 7x bolts M8x25

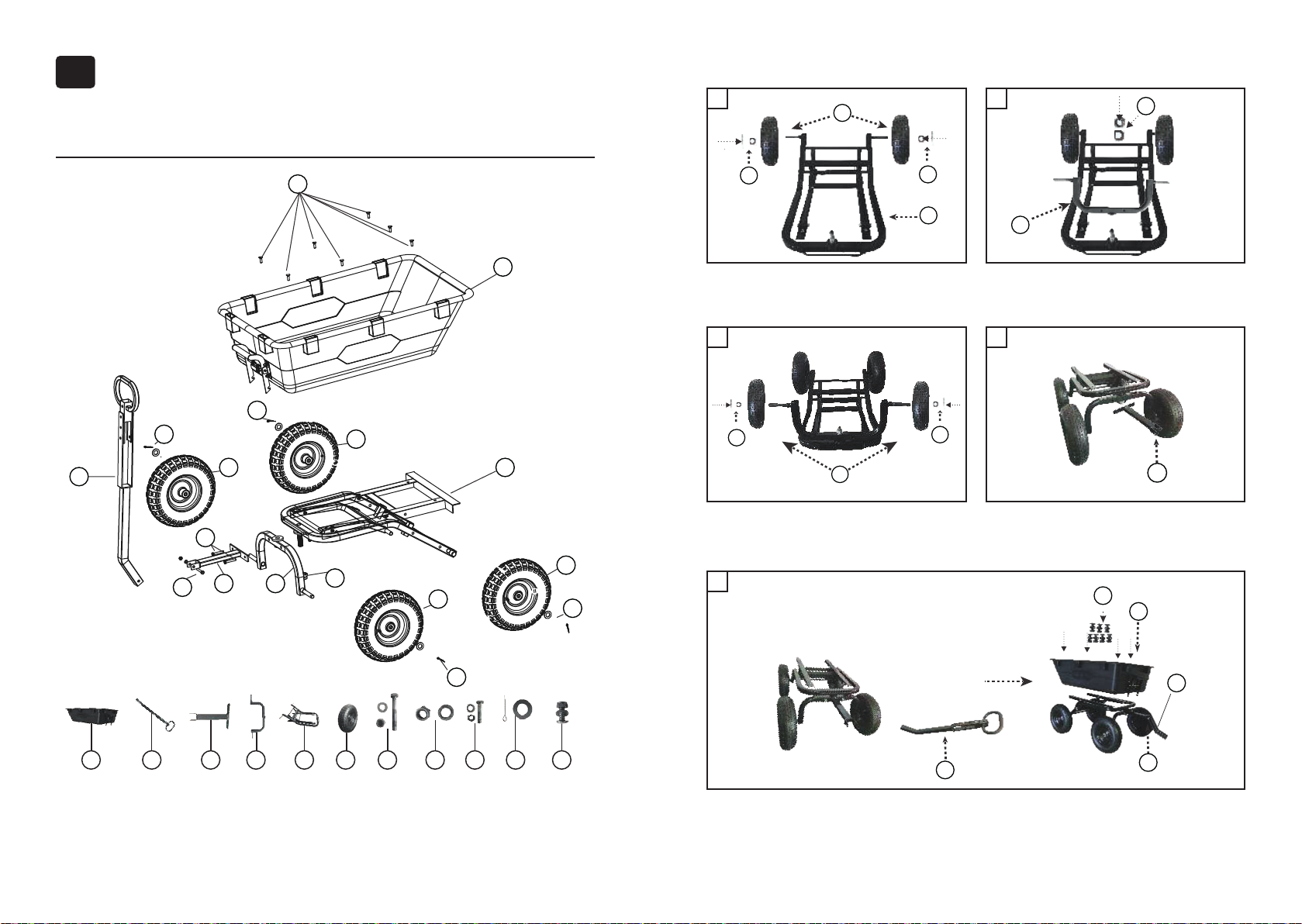

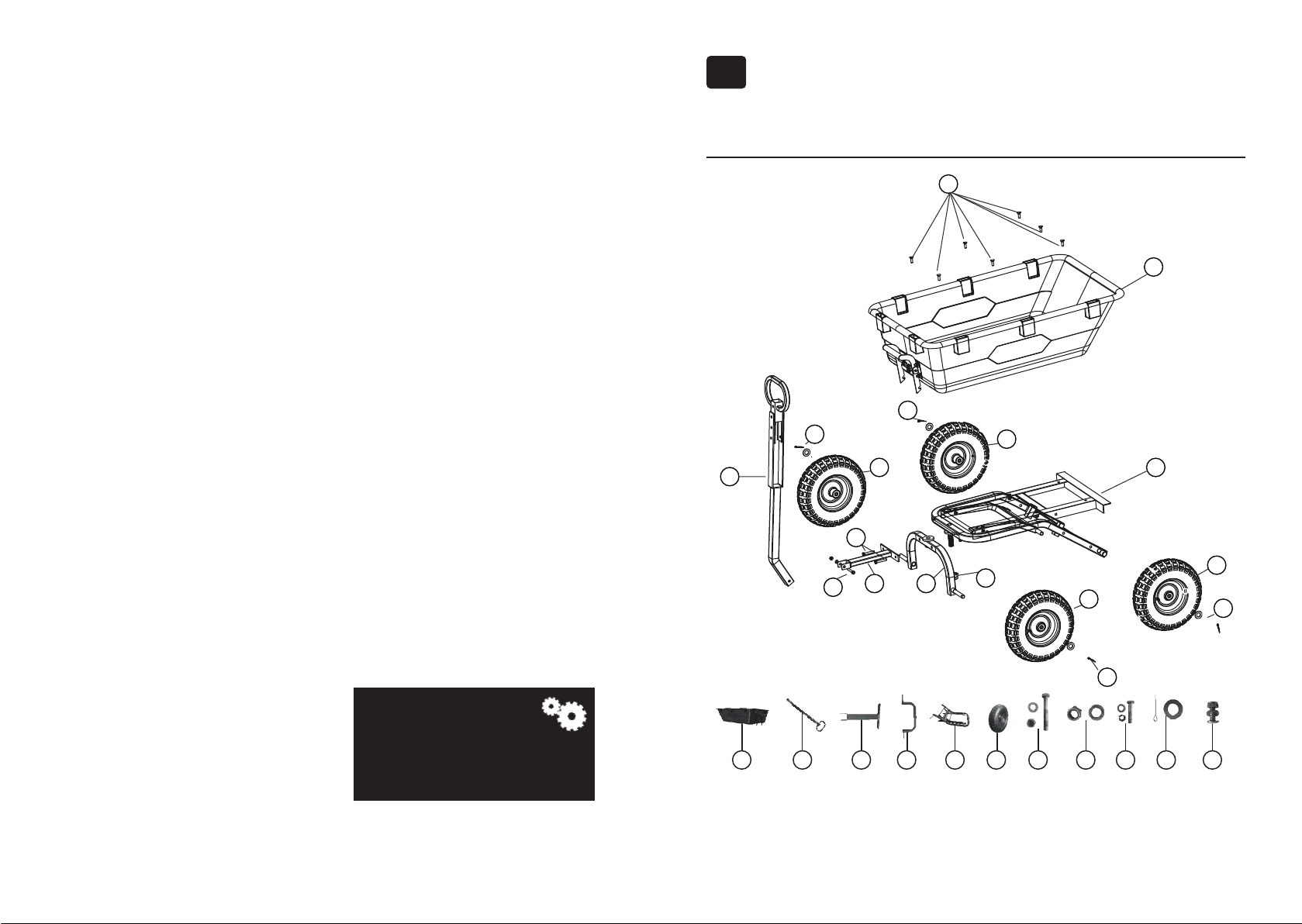

Part list
1110
987654321
Thank you for purchasing our product.
Read the instructions before using the product.
EN

8
4
10 10
5
6
10
10
6

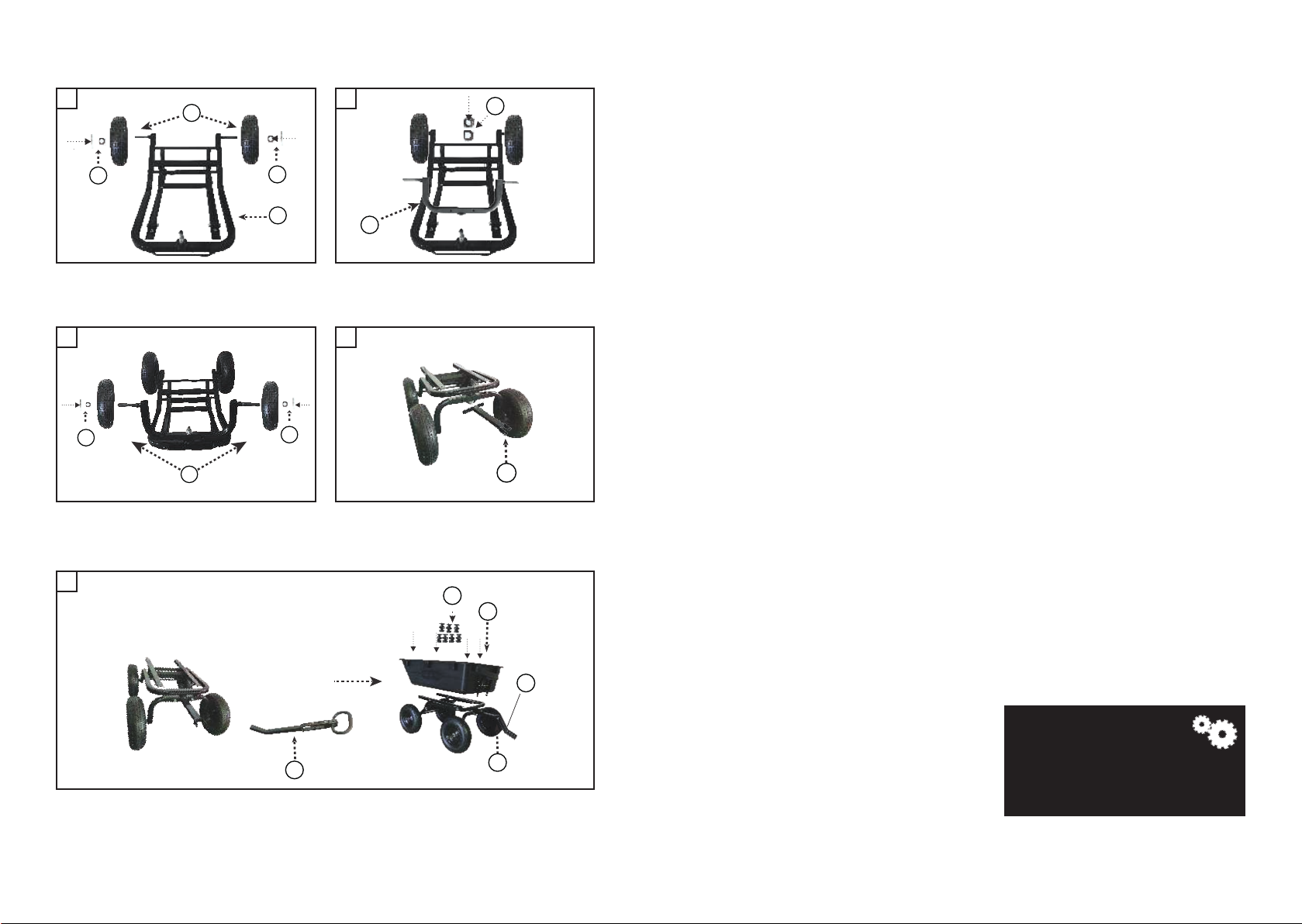

Assembly
Assemble rear wheels (6) with washer and pin
(10) on rear bracket (5).
Assemble front wheels (6) with washer and pin
(10).
Assemble front bracket (4) with lock nut (8).
Assemble traction (3) with bolt and nut (9).
1
3
2
4
3
4
11
2
7
2
Fix the handle (2) with bolt and nut (7), meanwhile screw the tray (1) with (11).
5
Technical parameters:
Bed volume: 120 l
Maximum load: 600 kg
Heaviest load for tipping: 220 kg
Tyre pressure: max. 2,07 bar
Important safety instructions
1. Do not exceed the overall maximum load capacity of 600 kg, or the maximum dumping load
capacity of 220 kg. The weight rating is based on evenly distributed load.
2. Do not allow children to use cart without supervision. This cart is not a toy.
3. Do not use this cart to transport passengers.
4. This cart is not intended for highway use or be used at high speeds.
5. Do not tow cart in excess of 5 mph (8 kph).
6. Distribute the load evenly over the surface of the tray.
7. Do not load items on the top edges of the tray.
8. If any parts become damaged, broken or misplaced, do not use the cart until replacement
parts have been obtained.
9. It is recommended that the cart is inspected for damage before each use.
10. Keep these instructions for further references.
11. Do not use the cart on surfaces or for transporting objects that can cause damage to the
pneumatic tires. Do not inflate the tires to more than 2.07 bar.
The English version of the manual is an exact translation of the original manufacturer‘s instructions.
Images used in this manual are for illustrational purposes only and may differ from the actual product.
