Galvamet Blade Dot Assembly instructions

BLADE
DOT
230-240
Vac
50 Hz
cod. 395.335.4

ISTRUZIONI PER L’INSTALLAZIONE, USO E MANUTENZIONE DELLA CAPPA MOD. BLA DE-DOT
230-240 Vac - 50 Hz
I
50
Cappa aspirante per cucina. L’apparecchio è costruito in conformità alle Norme Europee ed alle richieste delle Direttive: 2006/95 CEE (Sicurezza elettrica - Bassa tensione), 2004/108 CEE
(Compatibilità elettromagnetica).
INST ALLA ZIONE
Leggere tutto il libretto istruzioni prima di installare e/o utilizzare la cappa.
Affinché la distanza minima tra la superficie di supporto per i recipienti di cottura su piano a
gas e i componenti in bassa tensione presenti nella cappa sia di almeno 65cm come
previsto dalla normativa in vigore, occorre che la parte più bassa della cappa risulti
distante almeno 47,5 cmdal piano
L’apparecchiatura messa in opera dovrà distare dal piano di cottura non meno di 65 cm.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza
maggiore, bisogna tenerne conto. Non deve essere sovrapposta a stufe con piastra
radiante superiore.
Bisogna rispettare tutte le normative relative allo scarico dell’aria.
L’aria non deve essere scaricata in un condotto utilizzato per scaricare i fumi di scarico
prodotti da apparecchi a combustione di gas o di altri combustibili (non si applica alle
cappe utilizzate in modalità filtrante).
Il locale deve disporre di sufficiente ventilazione in particolare quando la cappa viene
utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili.
Si consiglia di spostare eventuali mobili sottostanti l’area. di installazione per una
migliore accessibilità
Installazione della cappa a p a r e te .
La cappa è dotata di tutti i fissaggi necessari alla sua installazione e idonei per la
maggior parte delle superfici.
Verificare che la superficie di installazione sia adeguatamente robusta.
L’installazione deve essere eseguita da installatori competenti e qualificati e secondo le
norme in vigore.
Dopo aver tracciato e forato la parete come in Fig.1, utilizzare i fissaggi necessari per
l’installazione
• Tasselli di bloccaggio (A)
• Tasselli di sospensione e livellamento (B)
• Staffa e viti di fissaggio camino al muro (C) (*optional)
COLLEGAMENTO ELETTRICO
Questo apparecchio deve essere collegato ad un impianto dotato di messa a terra.
Sono possibili due tipi di collegamento alla rete:
1) Mediante l’uso di una spina normalizzata alla quale va collegato il cavo di
alimentazione ed inserita in una presa dell’impianto che deve risultare accessibile
(per scollegare in caso di manutenzione). Assicurarsi che la spina sia accessibile
anche dopo l’installazione completa dell’apparecchio.
2) Mediante allacciamento fisso alla rete, interponendo un interruttore bipolare che
assicuri la disconnessione della rete, con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni della categoria di
sovratensione III, conformemente alle regole di installazione. Il collegamento di
terra (cavetto giallo-verde) non va interrotto.
Per tensioni di linea e frequenza consultare la targa matricola posta all’interno
dell’apparecchio.
UT IL IZZO
Questa cappa può essere utilizzata in modalità aspirante o filtr a n t e.
Aspirante (evacuazione esterna). I fumi della cucina vengono espulsi all’esterno
attraverso la tubazione collegata al raccordo di scarico.
In nessun caso la tubazione deve essere collegata a condotti di scarico di combustione
(stufe, caldaie, bruciatori, ecc.).
Filtrante (riciclo interno ). I fumi passano attraverso i filtri a carbone attivo per essere
depurati e riciclati nell’ambiente cucina attraverso una tubazione collegata al raccordo di
scarico della cappa che porta ad un foro praticato nella parte superiore del pensile.
Questo foro deve essere libero e comunicantecon l’ambiente cucina.
FUNZIONAMENTO
La cappa è provvista di un motore a più velocità. Si consiglia di usare la bassa velocità
nelle condizioni ordinarie e le altre velocità nei casi di forte concentrazione di odori e
vapori. Si consiglia inoltre di mettere in funzione la cappa quando si inizia a cucinare e di
mantenerla in funzione fino alla scomparsa degli odori.

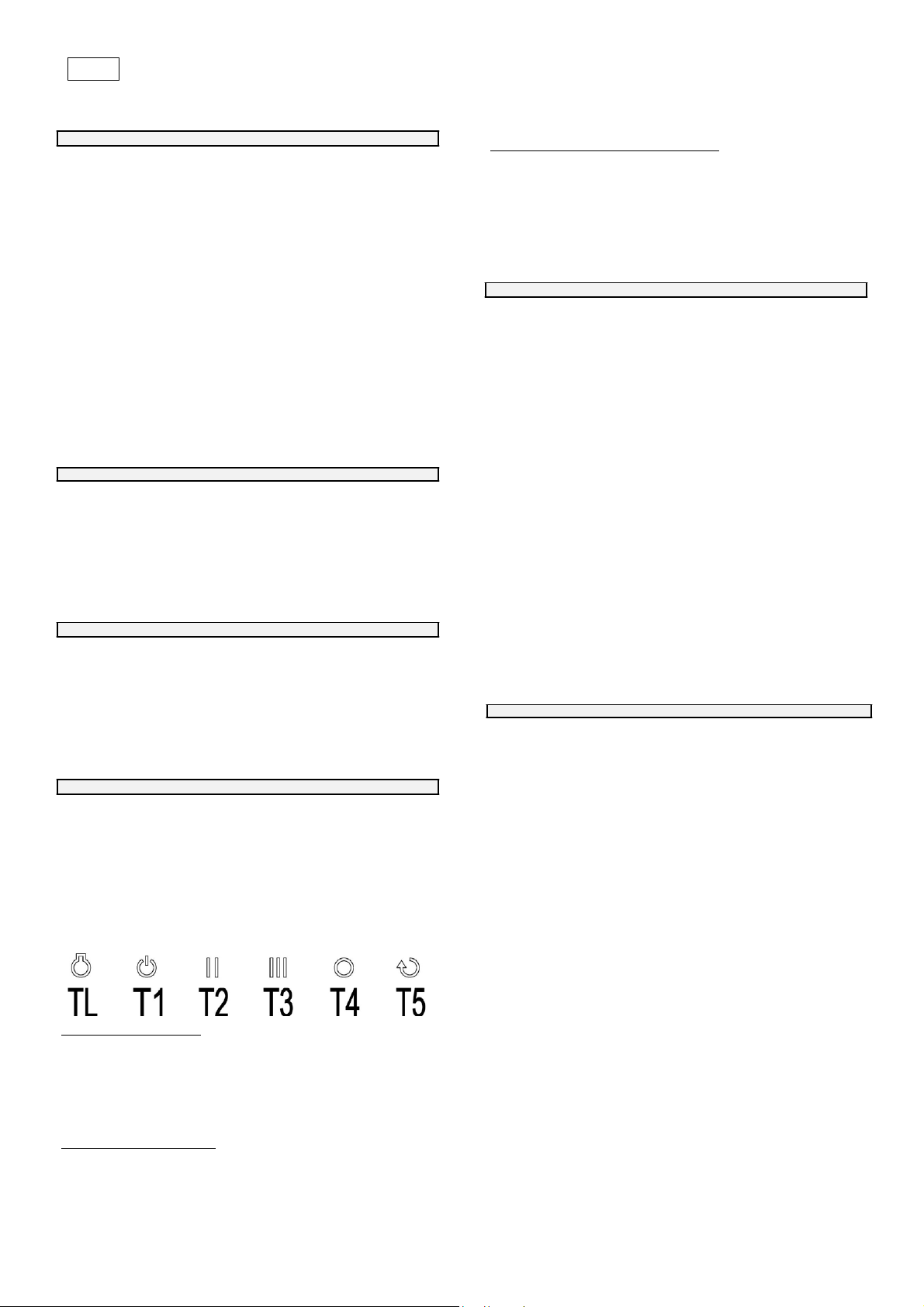

I comandi sono dotati di tasti per l’accensione della lampada TL , per l’accensione in
prima velocità e lo spegnimento dell’aspiratore premere T1 per la selezione delle velocità
di funzionamento premere T2-T3-T4., per la funzione di ricambio d’aria premere T5.
Per spegnere il motore premere T1: una volta, se utilizzato in 1^ velocità; due volte se
utilizzato alle altre velocità.
Con il tasto T4 si seleziona la velocità massima dell’aspiratore per 5 minuti (tasto
lampeggiante), dopo i quali l’aspiratore passerà automaticamente alla 3^ velocità.
Ricambio
d’ a r i a
Premendo il tasto T5 si seleziona il ricambio d’aria, che rimane attivo per un massimo di
24 ore; l’aspiratore si accende alla prima velocità per 5 minuti, per poi spegnersi
automaticamente e ripetere la funzione ciclicamente ogni 25 minuti.
Durante la fase di aspirazione la luce del comando lampeggia, altrimenti rimane fissa.
In qualsiasi momento è possibile disattivare la funzione, selezionando la velocità
desiderata.
Attivazione Autospegnimento Ritardato Regolabile
Con la cappa in funzione scegliere la velocità desiderata, quindi tenere premuto fino al
suo lampeggio il tasto della velocità che corrisponde ai minuti di autospegnimento che si
desidera impostare tenendo presente che:
T1 uguale a 5 minuti
T2 uguale a 10 minuti
T3 uguale a 15 minuti
Durante il tempo dell’auto spegnimento è possibili modificare la velocità impostata. i Nel
caso si scelga la velocità massima, dopo 5 min si passa automaticamente alla 3^
velocità e l’autospegnimento averrà a tale velocità l
Avviso manutenzione filtr i
Filtro antigrasso in alluminio
Ogni 30 ore di funzionamento della cappa, allo spegnimento della medesima, tutte i led
dei tasti velocità si accendono con luce fissa per 30 sec. ad avvisare la necessaria
pulizia dei filtri antigrasso in alluminio. Per azzerare il timer è sufficiente tenere premuto il
tasto T1 con aspiratore spento, altrimenti il dispositivo darà nuovamente l’allarme al
successivo spegnimento della cappa.
Filtro carbone attivo
Ogni 120 ore di funzionamento, allo spegnimento della cappa, tutti i led dei tasti velocità
si accendono a luce lampeggiante per 30 sec. a ricordare la sostituzione dei filtri
carbone attivo. Per azzerare il timer è sufficiente tenere premuto il tasto T1 con
aspiratore spento, altrimenti il dispositivo darà nuovamente l’allarme al successivo
spegnimento della cappa.
MANUTENZIONE
Prima di ogni operazione di manutenzione o pulizia, staccare l’ a li m e nta z i on e
elettrica dalla capp a.
Una cura particolare va rivolta ai filtri antigrasso metallici, i quali hanno la funzione di
trattenere le particelle grasse contenute nei vapori. I filtri antigrasso metallici devono
essere lavati almeno ogni mese in acqua calda e detersivo.
ATTENZIONE: il grasso trattenuto dai filtri metallici è facilmente infiammabile. E’pertanto
necessario provvedere regolarmente alla pulizia dei filtri come da istruzioni.
I filtri di carbone attivo hanno la funzione di trattenere gli odori presenti nei fumi di
cottura. L’aria viene immessa in ambiente depurata. I filtri di carbone attivo non devono
essere lavati e vanno sostituiti 2 o 3 volte all’anno in conformità all’uso della cappa.
Richiedere i filtri alla Ditta costruttrice.
Per sostituire i filtri a carbone attivo ruotare gli stessi come indicato in figura 2, fino a
sganciamento dall’aspiratore.
Per reinstallare i nuovi filtri a carbone attivo invertire le operazioni.
La cappa deve essere pulita immediatamente dopo l’installazione e l’asportazione del
protettivo al fine di eliminare qualsiasi residuo di collante o altre impurità di qualsiasi
genere.
La cappa deve essere pulita frequentemente sia internamente che esternamente (almeno
una volta al mese).
Non lasciare accumulare sporcizia nelle superfici esterne ed interne della cappa.
Per la pulizia della scocca esterna della cappa non usare assolutamente prodotti acidi o
basici o spugne abrasive.
Pulire la cappa con una spugna inumidita con acqua calda ed una modesta quantità di
sapone neutro (es. sapone per stoviglie) al fine di eliminare le particelle di grasso
eventualmente depositate sulla stessa.
Risciacquare con un panno umido asportando con cura tutto il sapone, seguendo la
direzione di satinatura della superficie dell’acciaio.
Particolarmente importante risulta l’asciugatura soprattutto nelle zone dove l’acqua ha
un’elevata durezza e lascia depositi di calcare.
La cappa è dotata di illuminazione a LED che oltre ad offrire una buona illuminazione e un
notevole risparmio energetico, garantiscono una durata media 10 volte superire rispetto
alle lampade tradizionali. Nel caso di sostituzione rivolgersi al servizio assistenza..
AVVERTENZE
Questo libretto è parte integrante della cappa e di conseguenza deve essere conservato
con cura e deve SEMPRE accompagnarlo,anche in caso di sua cessione ad altro
proprietario o utente,oppure di trasferimento su un’altra installazione.
Assicurarsi che la tensione (V) e la frequenza (Hz) indicate sulla targa matricola
all’interno dell’apparecchio corrispondano a quelle disponibili nel luogo di installazione.
Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per installare la
cappa dovrà essere eseguita solo da persone competenti. Le riparazioni effettuate da
persone non competenti possono provocare danni. Per eventuali interventi rivolgersi ad
un Centro Assistenza Tecnica autorizzato ad eseguire la sostituzione delle parti di
ricambio.
Controllare sempre che tutte le parti elettriche (luci, aspiratore), siano spente quando
l’apparecchio non viene usato.
Durante i temporali posizionare l’interruttore generale dell’impianto su “spento”.
L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su
cucine domestiche. E’esclusa qualsiasi responsabilità del costruttore per danni causati a
persone,animali o cose, da errori di installazione , di manutenzione o da usi impropri.
Ricordiamo che l’utilizzo di prodotti che impiegano energia elettrica comporta
l’osservanza di alcune regole fondamentali di sicurezza:
• Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini) con
ridotte capacità psichiche o motorie, con mancanza di esperienza e conoscenza, a meno
che ci sia una supervisione o istruzione sull’uso dell’apparecchio da parte di una persona
responsabile per la loro sicurezza. I bambini devono essere sorvegliati per assicurarsi
che non giochino con l’apparecchio.
• E’vietata qualsiasi operazione di pulizia, prima di aver scollegato l’apparecchio dalla
rete di alimentazione elettrica posizionando l’interruttore generale dell’impianto su
“spento”. Esiste la possibilità di incendio qualora le operazioni di pulizia non vengano
effettuate secondo quanto indicato nelle istruzioni.
• E’vietato tirare,staccare,torcere i cavi elettrici fuoriuscenti dall’apparecchio anche se
questo è scollegato dalla rete di alimentazione elettrica.
• E’vietato spruzzare o gettare acqua direttamente sull’apparecchio.
• E’vietato introdurre oggetti appuntiti attraverso le griglie di aspirazione e mandate aria.
• E’vietato togliere i filtri per accedere alle pareti interne dell’apparecchio,senza aver
prima posizionato l’interruttore generale dell’impianto su “spento”.
• E’vietato cucinare alla fiamma sotto la cappa. Per friggere tenere sotto costante
controllo l’operazione in quanto l’olio può incendiare.
• Attenzione: le parti accessibili possono diventare molto calde quando utilizzato con
apparecchi di cottura

51
GB INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS FOR COOKER HOOD MODEL
BLA DE-DOT
230-240 Vac - 50 Hz
Exhausting cooker hood. The equipment is constructed in accordance with European Standards and with the requirements included in the following Directives: 2006/95EC ( Low Voltage
Directive), 2004/108 (ElectromagneticCompatibility).
INST ALLA TION
Read the instruction manual before installing and/or using the hood.
In order to respect the minimum distance of at least 65 cm, in accordance with the
present regulation, between the supporting surface for cooking vessels on a gas hob and
the low voltage components in the range hood, the lowest part of the range hood must be
at a distance of at least 47,5 cmfrom the hob .
If the mounting instructions of the gas cooker indicate a wider distance, respect it. The
unit must not be mounted above cookers fitted with top radiant plate.
Respect all the air discharge regulations.
The air must not be discharged in a pipe used to discharge exhaust fumes produced by
gas-fed equipments or fuel-fed equipments (this does not apply to filtering hoods).
The room must be adequately ventilated when the hoods is used together with other gas-
fed or fuel-fed equipments.
For an easy access, it is advisable to move possible furniture under the installation area.
Installation of the hood onto the wall.
The hood is equipped with all the necessary fastenings for its installation, which are
suitable for most surfaces.
Verify that the installation surface is strong.
Installation must be carried out by qualified installers according to present regulations.
After having drawn and drilled the wall as in picture 1, use the following fastenings for
installation:
• Blocking dowels (A)
• Suspending and levelling dowels (B)
• Brackets and screws for fixing the chimney to the wall (C) (*optional)
ELECTRICAL CONNECTIONS
This equipment must be connected to a grounding plant.
Two types of electrical connection can be used:
1) Using a standard plug to be connected to the power cable and inserted in a mains
socket which must be accessible (so that the plug can be disconnected when
servicing is carried out). Make sure that the plug is accessible also after the
complete installation of the equipment.
2) By means of a fixed mains connection, fitting a bipolar switch, which ensures the
disconnection, with an opening distance of the contacts allowing a complete
disconnection on the conditions of the overvoltage III category, according to
installation regulations. The ground connection (yellow-green wire) must not be
interrupted.
Refer to the plate inside the hood for the mains voltage and frequency ratings.
EMPLOYMENT
This cooker hood can be employed as exhausting or filtering.
Exhausting (external evacuation). Kitchen smokes are driven outside through a flue
joined to the exhaust pipe flue connector.
This pipe must not under any circumstances be connected to cooker, boiler or burner
exhaust pipes, etc.
Filtering (inside recycling). Waste gases and vapours when cooking are filtered through
active carbon filters, depurated and re-circulated into the kitchen through a tube
connected to the ducting fitting (spigot) on the cookerhood, which conveys the air to a
hole on the upper part of the wall mounted unit. Always keep this hole free of obstacles to
permit the air to return into the kitchen.
OPERATION
The hood is supplied with a multispeed motor.
The hood should be run at low speed under normal conditions and at higher speeds only
when there is a heavy build-up of fumes or odours.
Ideally, the hood should be switched on as soon as cooking is started and then kept on
until all odours have been eliminated.
The controls consist of these commands. Press TL to turn on the light, press T1 to swich
on the hood at first speed and to switch off the aspirator, press T2-T3-T4 to select
functioning speeds
By pressing of the command T1 the motor starts running at the 1st speed. The commands
T2-T3-T4 switch the motor on respectively at the 2nd, 3rd and 4th speed, press T5 to air
exchange function.
In order to switch the motor off press T1 once if set at the 1st speed, twice if set at the 2nd,
3rd and 4th speed.
T4 is selected with the key top speed of aspiration for 10 minutes (flashing key), after
which the fan will automatically switch to 3rd speed.
Change of a
i r
By pressing the T5 control, you activate the change of air, which keeps on functioning for
24 hours. The extractor turns on at the first speed for 5 minutes, then it turns off
automatically. This timed cycle repeats every 25 minutes.
During extraction the light of the command blinks, otherwise it is fixed.
This function is easy to deactivate by pressing the desired speed.
Adjustable and delayed self switching o ff
Choose the desired speed while the hood is working, then keep the speed button pressed
until it starts blinking. This button corresponds to the desired self switching off minutes.
Please keep in mind that:
T1 corresponds to 5 minutes
T2 corresponds to 10 minutes
T3 corresponds to 15 minutes
During the time of the self switching you can go any change the set speed.If you select
the maximum speed, after 5 minutes the extraction fan switches to the 3rd speed and will
automatically turn off at such speed.
Filters maintenance r e m i nder
Aluminiumanti-grease filters
Once the hood is switched off, after 30 hour functioning, all the leds of the speed buttons
switch on with a fixed light for 30 seconds to remind that aluminium anti-grease filter need
cleaning.To set the timer to zero keep the button T1 pressed with the aspirator switched
off, otherwise the timer will remain set on 30 hour functioning and the reminder will occur
again when the hood is switched off again.
Charcoal filter (for filtering hoods)
Once the hood is switched off, after 120 hour functioning, all leds blink for 30 seconds to
remind that the charcoal filter need cleaning.
To set the timer to zero keep the button T1 pressed with the aspirator switched off,
otherwise the timer will remain set on 120 hour functioning and the reminder will occur
again when the hood is switched off again.
M A INTE NA NCE
Always disconnect the hood from the mains before carrying out any maintenance or
cleaning operation.
Particular attention should be paid to the metallic anti-grease filters that are designed to
trap particles of fat contained in the fumes. The metallic anti-grease filters must be
washed at least once a month with detergent in hot water (or in the dish-washer).
ATTENTION: the grease collected in the filters can easily catch fire and it is therefore
extremely important to clean the metallic filters on a regular basis as per instructions.
The activated charcoal filters are designed to collect unpleasant odours in the cooking
fumes. The air is then released purified in the environment. The charcoal filters must not
be washed, but replaced 2 or 3 times a year, depending on how much the hood is used.
New filters are to be requested directly to the manufacturer.
In order to replace the activated charcoal filters,(pic.2) turn the filters until they unfasten
fromaspirator.
Invert the operation in order to install the new charcoal filters.
In order to remove the remaining glue or any impurity, the cooker hood must be cleaned
immediately after installation and after having removed the protective film.
The cooker hood must be cleaned frequently both internally and externally (at least once a
month).
Do not let dirt gather on the inner and outer surfaces of the hood.
To clean the exterior of the hood do not use either acid or basic products, or abrasive
sponges.
Clean the hood with a sponge dampen in warm water and a little quantity of neutral
detergent (for example dishwasher detergent), in order to remove possible particles of
grease.
Rinse with a damp cloth, removing all the detergent carefully, following the satin finish
direction on the steel surface.
Drying is very important, especially in areas where water is particularly hard and leaves
limestone.
The hood features a LED light that, in addition to offering a good lighting and a significant
energy savings, are guaranteed to last on average 10 times more than traditional lights.
For replacement, contact the Assistance Service.
WA RNINGS
The present instruction manual is an integral part of the appliance itself, therefore it must
be carefully kept and ALWAYS accompany it, even in case of its assignment to another
owner or user or in case the cooker hood is moved to another installation plant.
Any eventual adjustment to the electrical system, which may be necessary to install the
cooker hood, must be carried out only by competent people. Any repair carried out by no
competent people may cause damages. For any repair or needed technical action make
reference to a Technical Assistance Center, which is authorized to carry out the
replacement of the spare parts.
Always make sure that all the electrical parts (lights, exhaustion unit) are disconnected
when the appliance is not in use.
By storms take off the main switch of the house electrical system.
The using of the cooker hood must not be other than the use of exhausting units for
cooking damps on domestic kitchens. The manufacturer does not accept any liability for
damages caused by people, animals or things, by installation and maintenance mistakes
or by any illegitimate use.
Make sure that the voltage (V) and the frequency (Hz) ratings indicated on the plate
inside the cooker hood correspond to the ones available in the installation place.
We remind that the use of products functioning with electrical energy implies the
observance of some essential security rules, as follows:
• This equipment is not intended for people (children included) with reduced mental
or motor capacities, with lack of experience or knowledge, unless they are
supervised or unless a person responsible for their security, gives them
instructions regarding the use of the equipment. Children must be supervised in
order to be sure that they do not play with the equipment.
• Any cleaning action is forbidden if the appliance hasn’t been disconnected from
the main power supply and if the main switch of the house electrical system is not
off. If cleaning is not carried out according to these instructions, a fire may break
out.
• Do not pull, take off or twist the cable coming out from the appliance, even though
this has been disconnected from the main power supply.
• Do not sprinkle or throw any water directly on the appliance.
• Do not stick any sharp tool inside the exhausting holes and into the air discharge.
• Do not take out the filters in order to reach the internal sides of the appliance in
case the main switch of the house electrical systemis not off.
• Do not singe or flambé directly underneath the cooker hood. Take particular care
when frying to ensure that the oil does not catch fire.
• CAUTION: Accessible parts may become hot when used with cooking appliances

ANLEITUNGEN FÜR INSTALLATION, GEBRAUCH UND WARTUNG DER ABZUGSHAUBE MOD. BLA DE-DOT
230-240 Vac - 50 Hz
D
Abzugshaube für Küchendünste. Das Gerät entspricht den Europäischen Normen und den Anforderungen der Richtlinien: 2006/95 EWG (elektrische Sicherheit - Niederspannung), 2004/108
EWG (elektromagnetischeKompatibilität).
INST ALLA TION
Vor Installation und/oder Gebrauch der Abzugshaube sämtliche Gebrauchsanleitungen
lesen.
Die Niederspannungs-Komponenten der Abzugshaube müssen von der Gas-Kochstelle
mindestens 65 cm entfernt sein, gemäß der gültigen Normativen, die vorsehen, dass der
unterste Teil der Abzugshaube von der Kochstelle mindestens 47,5 cm entfernt ist. Sollte
laut Anweisungen des Gasherdherstellers ein größerer Abstand notwendig sein, muss
dieser berücksichtigt werden. Es darf nicht über Herdplatten die Wärme ausstrahlen
installiert werden.
Sämtliche Normativen über Ablufteinrichtungen müssen befolgt werden.
Die Dünste dürfen nicht in Abluftkamine anderer Geräte, die Gase oder andere Stoffe
verbrennen, geleitet werden (gilt nicht bei Abzugshauben mit Umluftbetrieb).
Wenn im Raum die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder Holz
verbrennen, benutzt wird, muss für eine genügende Luftzufuhr gesorgt werden.
Eventuell, am Installationsort vorhandene Möbel verschieben, um die
Installationsarbeitenzu erleichtern.
Wandbefestigung der Ab z ug s ha ub e
Das zur Installation benötigte Befestigungsmaterial liegt bei und ist für die meisten
Oberflächen geeignet.
Sich jedenfalls vergewissern, dass die Wand zur Anbringug stark genug ist.
Die Installation darf nur von erfahrenem, qualifiziertem Personal durchgeführt werden,
gemäß den jeweils geltenden Bestimmungen.
Nach Markierung der Wand und entsprechender Bohrung (siehe Abb.1), das zur
Installation notwendige Befestigungszubehörbenutzen.
• Dübel (A)
• Einhänge- und Ausrichtbügel (B)
• Bügel und Befestigungsschrauben für Wandbefestigung Kamin (C) (*optional)
ELEKT
RO A NSCHL USS
Die Elektroanlage muss zum Anschluss dieses Gerätes geerdet sein.
Es sind zwei Netzanschlüsse möglich:
1) entweder mit genormten Stecker, der mit dem Speisekabel verbunden wird und in
eine Steckdose der Elektroanlage gesteckt wird, die in nächster Nähe sein muss
(zum Ausstecken bei Wartungseingriffen). Auch nach kompletter Installation des
Gerätes, sollte der Stecker leicht zugänglich sein;
2) oder durch direkten Netzanschluss, wobei ein bipolarer Schalter, zur
Stromunterbrechung, vorgesehen werden muss. Die Kontakteöffnung desselben
muss eine komplette Disaktivierung unter Überlastungsbedingungen der Kategorie
III garantieren können, gemäß der Installationsregelungen. Die
Erdungsverbindung (gelb-grünes Kabel) darf nicht unterbrochen werden.
Die Werte für Spannung und Frequenz sind aus dem Typenschild, innen am Gerät, zu
entnehmen.
GEBRA
UCH
Diese Abzugshaube kann entweder mit Umluftbetrieb oder mit Abluftbetrieb gebraucht
werden.
Abluftbetrieb (Absaugung ins Freie). Die Küchendünste werden durch ein Rohr, das am
Abluftanschluss angeschlossen wird, ins Freie geleitet.
Auf keinen Fall darf das Abluftrohr an Abluftkamine anderer Einrichtungen (Herde,
Heizkessel, Brenner usw.,) angeschlossen werden.
Umluftbetrieb (Luftrückführung). Die Küchendünste durchströmen die Aktivkohlefilter,
werden somit gereinigt und gelangen dann wieder, durch ein Rohr, das mit dem
Auslassstutzen der Abzugshaube verbunden ist und zu einer am oberen Teil der
Hängestruktur sich befindlicher Öffnung führt, in den Raum. Diese Öffnung muss frei
bleiben, damit die Luft problemlos in die Küche zurückströmen kann.
FUNKTIONSWEISE
Die Abzugshaube ist mit Mehrstufenmotor ausgestattet. Bei Normalverhältnissen ist es
ratsam die unterste Leistungsstufe einzustellen, nur bei starkem Geruch und vermehrtem
Dunst die höheren Stufen einstellen. Außerdem wird empfohlen bereits bei Kochbeginn
die Abzugshaube einzuschalten und diese erst auszuschalten, wenn alle Gerüche
verschwunden sind. Im Schaltfeld sind Tasten zur Einschaltung der Lampe (TL) und des
Motors mit verschiedenen Geschwindigkeiten T1-T2-T3-T4, für die Funktion der
Luftaustausch drücken T5.
Durch Drücken der Taste T1 wird die erste Geschwindigkeitsstufeaktiviert.
Zum Ausschalten T1 drücken: einmal bei Geschwindigkeit 1; zweimal bei zweiter, dritter
und vierter Geschwindigkeitsstufe.
T4 ist mit der Taste Höchstgeschwindigkeit von Streben nach 5 Minuten eingestellt
haben (blinkende Taste), nach dem der Lüfter wird automatisch bis zur 3.
Geschwindigkeit zu wechseln.
Luftwechsel
Durch Betätigung der Taste T5 wird die Luftwechselfunktion gewählt, die maximal 24
Stunden lang aktiv bleibt.
Die Absaugvorrichtung schaltet sich 5 Minuten lang in der ersten Geschwindigkeitsstufe
ein, schaltet sich dann automatisch wieder aus und
wiederholt diesen Vorgang zyklisch alle 25 Minuten.
Während der Absaugphase blinkt die Leuchte der Steuereinheit, die ansonsten stetig
leuchtet.
Es ist jederzeit möglich, die Funktion auszuschalten, indem man die gewünschte
Geschwindigkeit auswählt.
Aktivierung Selbstausschaltung- verspätet regulierbar
Während die Abzugshaube in Betrieb ist, die gewünschte Geschwindigkeitsstufe wählen
und zwar die Geschwindigkeitstastemit der gewünscten Ausschaltzeit solange drücken
bis sie aufblinkt. Hier nachstehend sind die verschiedenen Geschwindigkeitsstufen mit
den jeweiligen Ausschaltzeiten aufgezeigt.
T1 entspricht 5 Minuten
T2 entspricht 10 Minuten
T3 entspricht 15 Minuten
Während der Zeit des Ausschaltzeiten Sie gehen jede Änderung der Solldrehzahl. Wenn
die Höchstgeschwindigkeit gewählt wird, geht das Gerät nach 5 Minuten automatisch auf
die 3. Geschwindigkeit über und schaltet sich bei dieser Geschwindigkeit automatisch
selbst aus..
Sättigungsanzeige F ilter
Aluminium-Fettfilter
Alle 30 Stunden Betrieb, werden nach dem Ausschalten der Abzugshaube alle
Geschwindigkeitstasten für ca. 30 Sekunden fix aufleuchten, das soll bedeuten, dass die
Alu-Fettfilter gereinigt werden sollen. Zur Wiederherstellung des Timers, bei
ausgeschaltetem Absauger, Taste T1 drücken, andernfalls würde beim nächsten
Ausschalten wieder die Sättigungsanzeige aktiviert.
Alle 120 Stunden Betrieb, werden nach dem Ausschalten der Abzugshaube alle
Geschwindigkeitstasten für ca. 30 Sekunden aufblinken, um daran zu erinnern die
Aktivkohlefilter zu wechseln. Zur Wiederherstellung des Timers, bei ausgeschaltetem
Absauger, Taste T1 drücken, andernfalls würde beim nächsten Ausschalten wieder die
Sättigungsanzeige für die Aktivkohlefilter aktiviert.
WA RTUNG
Vor Reinigungs- und Wartungseingriffen die Stromzufuhr unt e r b r e c he n.
Die Metall-Fettfilter bedürfen einer besonderen Pflege, weil sie ja zur Aufgabe haben die
im Kochdunst enthaltenen Fettpartikeln aufzuhalten. Die Metall-Fettfilter müssen
monatlich in warmem Wasser, unter Zusatz eines milden Reinigungsmittels,
ausgewaschen werden.
ACHTUNG: das in den Metall-Filtern sich angesammelte Fett ist entzündbar. Die Filter
sollten deshalb regelmäßig wie oben beschrieben gereinigt werden.
Die AKTIVKOHLEFILTER haben zur Aufgabe, die Gerüche der Kochdämpfe
aufzunehmen. Die Luft wird gereinigt abgelassen. Aktivkohlefilter dürfen nicht gewaschen
werden und müssen je nach Gebrauch der Haube 2 bis 3 Mal im Jahr ausgetauscht
werden.
Die Filter sind beim Kundenservice oder dem Hersteller erhältlich.
Die Aktivkohlefilter müssen zur Ersetzung wie aufgezeigt gedreht werden, bis sie sich
vom Absauger loslösen (abb.2).
ZumEinsetzen der neuen Filter umgekehrt vorgehen.
Die Abzugshaube muss sofort nach Installation und nach Abziehen der Schutzschicht
gereinigt werden, um Klebstoffreste oder andere Verschmutzungen vollkommen zu
beseitigen.
Die Abzugshaube muss regelmäßig außen und innen gereinigt werden (mindestens 1 Mal
im Monat)
Ansammeln von Schmutz, außen oder innen an der Abzugshaube, sollte vermieden
werden.
Zur Pflege des äußeren Gehäuses müssen alkaline oder säurehaltige Produkte oder
Scheuerschwämmevermieden werden.
Die Abzugshaube mit warmem Wasser, unter spärlichem Zusatz von Neutralseife (z.B.
Geschirrspülmittel) und mit weichem Schwamm reinigen, um eventuelle
Fettablagerungen zu beseitigen.
Mit einem feuchten Lappen sorgfältig, der Satinierrichtung der Stahloberfläche folgend,
nachwischen, umsämtliche Reinigungsmittelrestezu entfernen.
Gut trocknen, besonders wenn zum Reinigen sehr hartes Wasser benutzt wird, das
Kalkspuren hinterlassen könnte.
Die Haube ist mit LED-Beleuchtung ausgestattet. Sie bietet nicht nur eine gute
Beleuchtung und eine beachtliche Energieersparnis, sondern garantiert eine 10-mal
längere Lebensdauer als traditionelle Lampen. Im Falle eines Austauschs bitte den
Kundendienst kontaktieren.
SICHERHEITSHINWEISE
Dieses Büchlein ist integrierender Bestandteil der Abzugshaube, es muss darum sorgfältig
aufbewahrt werden und sie IMMER begleiten, auch wenn sie den Besitzer oder Benutzer
wechselt oder wo anders installiert wird.
Die auf dem Typenschild, innen am Gerät, eingetragenen Werte für Spannung (V) und Frequenz
(Hz) müssen mit den am Installationsort zur Verfügung stehenden Werten übereinstimmen.
Sollten zur Installation der Abzugshaube Eingriffe an der Elektroanlage notwendig sein, müssen
diese durch kompetentes Personal erledigt werden. Reparaturen durch nicht kompetentes
Personal, könnten Schäden verursachen. Sich an vertragliche Kundendienststellen wenden,
wenn Teile ersetzt werden müssen.
Wenn das Gerät nicht gebraucht wird, alle elektrischen Komponenten ausschalten (Lampen,
Absaugung)
Bei Gewitter den Hauptschalter auf „spento” (Aus) stellen.
Diese Abzugshaube dient lediglich zum Absaugen von Küchendämpfen über Gasherden. Für
Schäden an Personen, Tieren oder Sachen, durch Fehler bei Installation oder Wartung oder
durch unzweckmäßigen Gebrauch, kann der Hersteller nicht verantwortlich gemacht werden.
Wir erinnern Sie daran, dass beim Gebrauch von elektrischen Geräten besondere Vorsicht
geboten ist:
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) benutzt werden, die beschränkt
geistig und körperlich fähig sind, weder Kenntnisse noch Erfahrungen besitzen, es sei denn sie
werden durch Personen, die für Ihre Sicherheit zuständig sind beaufsichtigt und zweckmäßig
angewiesen. Besonders sollten die Kinder beaufsichtigt werden, um zu vermeiden, dass sie das
Gerät zum Spielen benutzen.
• Bevor man mit den Reinigungsarbeiten beginnt, muss das Gerät ausgeschaltet werden, indem
man den Hauptschalter auf „spento” (Aus) stellt. Es besteht Brandgefahr, sollten die
Pflegeanweisungen nicht genauestens befolgt werden.
• Es ist verboten die Kabel am Gerät zu ziehen oder zu verbiegen, auch wenn diese ausgesteckt
sind.
• Es ist verboten das Gerät mit Wasser zu besprühen oder zu beschütten.
• Es dürfen keine spitzen Giegenstände in die Absauggitter oder Luftauslässe eingeführt
werden.
• Bevor die Filter entfernt werden, um die Innenwände des Gerätes zu erreichen, muss der
Hauptschalter auf „spento”(Aus) gestellt werden.
• Es ist verboten unter der Abzugshaube offene Flammen zu benutzen. Beim Backen in heißem
Öl ständig dabei sein, weil Öl sich entzünden könnte.
• ACHTUNG: Zugängliche Teile können heiß werden, wenn sie mit Kochgeräte verwendet

INSTRUCCIONES PARA LA INSTALACIÓN, USO Y MANTENIMIENTO DE LAS CAMPANA MOD. BLA DE-DOT
230-240 Vac - 50 Hz
E
Campana extractora para cocina. El aparato ha sido construido de conformidad con las Normas Europeas y según las Directivas: 2006/95 CEE (Seguridad eléctrica- Baja tensión), 2004/108 CEE
(Compactibilidadelectromagnética).
INST AL AC IÓN
Antes de instalarar o de usar la campana, leer atentamentetodas las instrucciones.
Para que la distancia mínima entre la superficie del soporte del dispositivo de cocción
sobre la placa de cocina a gas y los componentes de baja tensión presentes en la
campana sea de por lo menos 65 cm como previsto por la normativa vigente, es
necesario que la parte más baja de la campana quede a una distancia de por lo menos
47,5 cm de la placa de cocina. Si las instrucciones de instalación del dispositivo de
cocción a gas indican una distancia mayor, es necesario tenerla en cuenta. No debe ser
colocada sobre estufas con placa radiante superior.
Es necesario respetar todas las normativas relativas a la evacuación de aire.
El aire no debe ser evacuado en un conducto que se utiliza para la evacuación de humos
producidos por aparatos a combustión de gas o de otros combustibles (no se aplica a
las campanas utilizadas en modalidad filtrante).
El local debe disponer de una ventilación suficiente, sobre todo cuando la campana se
utiliza contemporáneamentecon otros aparatos a gas u otros combustibles.
Es aconsejable correr los muebles de abajo donde será instalada para mejorar el acceso.
Instalación de la campana en el mu r o
La campana está provista de todos los soportes de fijación necesrios para ser instalada,
los mismos se adaptan a la mayoria de las superficies.
Verificar que la superficie de instalación sea adecuada y resistente.
La instalación debe de ser realizada por personal experto y calificado siguiendo las
normas vigentes.
Después de haber marcado y agujereado la pared como se indica en Fig.1, utilizar las
fijaciones necesarias para realizar la instalación.
• Tacos para fijación (A)
• Tacos para suspensión y nivelación (B)
• Soporte y tornillos de sujeción para chimenea a pared (C) (*optional)
CONEXIÓN EL
ÉCTRIC A
Este aparato debe ser conectado a una red provista de puesta a tierra.
Están disponibles dos tipos de conexiones a la red:
1) Mediante una clavija a norma a la cual se conecta un cable de alimentación y se
introduce en una toma de la unidad de fácil acceso (para ser desconectada
durante el mantenimento). Asegurarse que la clavija sea accesible aún después
de la instalación completa del aparato.
2) Mediante conexión fija a la red, interponiendo un interruptor bipolar, que asegure
la desconexión de la red, con una distancia de apertura de los contactos que
permita la desconexión completa en condiciones de sobretensión en la categoría
III, conformemente a las reglas de instalación. La conexión a tierra (cable amarillo
verde) no se interrumpe.
Con respecto a la tensión y a la frecuencia de la línea, consultar la placa identificativa
que está colocada en el aparato.
UT IL IZ AC IÓN
Este aparato puede ser utilizado en modo aspirante o filtr a n t e.
Aspirante (evacuación externa ). Los vapores de la cocina se expulsan hacia el exterior
por medio de un conducto de evacuación.
No conecte nunca el conducto de avacuación a conductos de combustión (
estufas, calderas, qu emad o r es,etc).
Filtrante (recirculación interna). El humo pasa a través de los filtros de carbón activo
para ser depurados y reciclados en el ambiente de la cocina por medio de una tubería
conectada al empalme de descarga de la campana que conduce a un orificio realizado
en la parte superior del pénsil. Este orificio debe estar libre y debe también comunicarse
con el ambiente de la cocina.
En este caso la tubería de evacuación no tiene que instalarse.
.
Durante el tiempo de auto-apagado puedes ir cambiar la velocidad establecidaEn caso de
que elija la velocidad máxima, transcurridos 5 min., se pasa automáticamente a la 3^
velocidad y, con dicha velocidad, se producirá el autoapagado.
Temporizdor fi l t r o s :
Filtros antigrasa en aluminio
Después de 30 horas de funcionamiento de la campana, cuando se apaga, todos los led
se encienden con luz fija por 30 seg. Ésto para avisar que es necesario limpiar los filtros
antigrasa de aluminio. Para resetear el temporizador basta con tener presionada la tecla
T1 con unidad extractora apagada. Si no se presiona esta tecla, la misma operación se
presentará cuando apague de nuevo la campana.
Filtro de carbón activo
Después de 120 horas de funcionamiento de la campana, cuando se apaga, todos los
led se encienden parapadeando por 30 seg. Ésto para avisar que es necesario cambiar
los filtros de carbón activo. Para resetear el temporizador basta con tener presionada la
tecla T1 con unidad extractora apagada. Si no se presiona esta tecla, la misma operación
se presentará cuando apague de nuevo la campana.
MANTENIMIENTO
Antes de realizar el mantenimiento o la limpieza, desconectar la campana de la
alimentación eléctr i ca.
Los filtros metálicos antigrasa necesitan un cuidado particular, efectivamente los mismos
cumplen la función de retener las partículas de grasa que contiene el vapor. Lavar los
Filtros metálicos antigrasa por lo menos una vez al mes con agua caliente y detergente.
ATENCIÓN: la grasa que retienen los filtros metálicos antigrasa es facilmente inflamabe.
Es por esto que es necesario limpiar regularmente los filtros como se indica en las
instrucciones.
Los filtros de carbón activo cumplen la función de retener los olores de los vapores y
humos producidos por la cocción.
El aire se introduce nuevamente en el ambiente depurado. No lave nunca los filtros de
carbón activo, se deben sustituir 2 o 3 veces al año en conformidad de la
utilización de la campana, solicitar los filtros al Fabricante.
Para sustituir los filtros de carbón activo, girarlos como se indica en la figura 2, hasta
desengancharlosdel aspirador.
Para montar nuevamente los filtros de carbón activo repitir las operaciones al contrario
La campana debe ser limpiada enseguida después de la instalación y después haber
quitado la película protectora, para eliminar cualquier residuo de pegamento u otra
impureza de cualquier tipo.
Limpiar la campana frecuentemente sea internamente que externamente (por lo menos
una vez al mes)
No dejar que se acumule suciedad en las superficies externas e internas de la campana.
Para limpiar el bastidor externo de la campana, no usar nunca productos ácidos o
esponjas abrasivas.
Limpiar la campana con una esponja humedecida con agua caliente y poco jabón neutro
(ej. jabón para lvajillas) para eliminar las particulas de grasa.
Enjuagar todo el jabón con una paño húmedo, siguiendo la dirección del satinado de la
superficie de acero.
Es importante secar muy bien sobre todo en las zonas donde el agua es demasiado dura y
deja depósitos de calcáreo.
La campana extractora está equipada con iluminación a LED que, además de ofrecer una
buena iluminación y un considerable ahorro energético, garantiza una duración media 10 veces
superior respecto de las lámparas tradicionales. En caso de sustitución, diríjase al servicio de
asistencia.
FUNCIONAMIENTO
La campana está provista de un motor con varias velocidades. Se aconseja de usar la
velocidad baja en condiciones ordinarias y las otras velocidades en los casos de fuerte
concentración de olores y vapores. Se aconseja, de poner en funcionamiento la
campana quando se inicia a cocinar y mantenerla encendida hasta que desaparezcan
los olores.
Los mandos están dotados de botones para encender la lámpara TL , para encender el
motor y seleccionar la velocidad de funcionamiento T1-T2-T3-T4, para la función de
intercambio de aire T5.
Presionando el botón T1 se enciende el motor en la 1^ velocidad. Los botones T2-T3-T4
encienden el motor respectivamente a la 2^ ,3^ y 4^ velocidad.
Para apagar el motor pulsar T1: una vez, si se está utilizando en la 1^ velocidad; dos
veces si se está utilizando en 2^,3^,4^ velocidad.
T4 es seleccionado con la velocidad máxima de aspiración de 5 minutos (parpadeando
clave), después de que el ventilador cambiará automáticamente a la 3 ª velocidad.
Recambio de
air e.
Presionando la tecla T5, se activa el recambio de aire, que se queda activado por 24
horas.
El aspirador se enciende a la primera velocidad por 5 minutos, luego se desactiva en
automático.
Esta función se repite cíclicamente cada 25 minutos.
Durante la aspiración la luz de la tecla parpadea, de otra forma está fija.
La función se desactiva fácilmente seleccionandola velocidad deseada.
A c ti v a c i ón Autoap a g a do Re ta r dado Re gu l a bl e
Con la campana en función elija la velocidad deseada, luego tenga pulsada, hasta que
parpadee, la tecla de la velocidad que corrisponde a los minutos de auto-apagado que se
desean, según el esquema siguiente:
T1 igual a 5 minutos
T2 igual a 10 minutos
T3 igual a 15 minutos
AD VERTENCI AS
Este librete es parte integrante de la campana y por consiguiente debe ser conservado con
cuidado y debe acompañarla SIEMPRE , también en el caso donde se cambie de propietario o
usuario, o en el caso de trasnferimiento a otra instalación.
Asegurarse que la tensión (V) y la frecuencia (Hz) indicadas en la placa identificativa que está
colocada en el aparato correspondan con las disponibles en el lugar donde se instalará la
unidad. Si son necesarias modificaciones en la instalación eléctica para instalar la campana, las
mismas han de ser realizadas por personal calificado. Las reparaciones realizadas por personal
no calificado pueden ocacionar daños . Diríjirse a un centro de Asistencia Técnica autorizado
para efectuar la sustitución de las piezas de racambio.
Controlar siempre que todas las partes eléctricas ( luces, aspiradores) estén apagados cuando
no use el aparato.
Durante las tormentas posicionar el interruptor general de la unidad en la posición “apagado”.
Usar la campana solamente para la aspiración de humos y vapores provocados por la cocción
de alimentos en cocinas domésticas. El fabricante no se hace responsable de los daños
causados a personas, animales o cosas, provocados por error en la instalación, en el
mantenimiento o por uso inapropiado.
Recordamos que cuando se utilizan aparatos que emplean energía eléctrica, es necesario
observar algunas normas fundamentales de seguridad:
• Este aparato no está destinado a ser utilizado por personas (incluso niños) con reducida
capacidad físicas y motorias, con falta de experiencia y conocimiento, a menos que esté
supervisada o instruida por una persona responsable para utilizar el aparato en completa
seguridad. Los niños han de se controlados para asegurarse que no jueguen con el aparato.
• Prohibido realizar cualquier operación de limpieza, antes de haber desconectado el aparato de
la red de alimentación eléctrica, y antes de haber posicionado el interruptor general en la
posición “apagado”. Existe la posibilidad de incendio en el caso de que las operaciones de
limpieza no sean realizadas siguiendo las instrucciones indicadas.
• Prohibido tirar, desconectar, torcer, los cables eléctricos que sobresalen del aparato, aún si los
mismos están desconectados de la red de alimentación eléctrica.
• Prohibido rociar o verter agua directamente sobre el aparato.
• Prohibido introducir objetos con puntas en las rejillas de aspiración y en las de entrada del aire.
• Prohibido sacar los filtros para acceder a las partes internas del aparato, sin antes haber
posicionado el interruptor general del aparato en la posición “apagado”.
• Prohibido cocinar alimentos a la llama debajo de la campana. Cuando fríe tenga siempre bajo
control la operación, visto que el aceite puede ocacionar incendio.
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se utilizan con aparatos de
cocina

INSTRUCTIONS POUR L’INSTALLATION, L’USAGE ET L’ENTRETIEN DE LA HOTTE MOD. BLA DE-DOT
230-240 Vac - 50 Hz
F
Hotte aspirante pour cuisine. L’appareil est construit conformément aux Normes Européennes et aux exigences des Directives: 2006/95 CEE (Sécurité électrique - Basse tension), 2004/108
CEE (Compatibilité électromagnétique).
INST ALLA TION
Lire tout le livret d’instructions avant d’installer et/ou d’utiliser la hotte.
Afin que la distance minimum entre les surfaces de support pour les récipients de cuisson
sur la table de cuisson à gaz et les éléments à basse tension qui se trouvent dans la
hotte soit d’au moins 65 cm comme prévu par les normes en vigueur, il faut que la partie
plus basse de la hotte soit à une distance d’au moins 47,5 cm de la table. Si les
instructions d’installation du dispositif de cuisson au gaz spécifient une distance majeure, il
faudra en tenir compte. Cet équipement ne peut pas être installé au-dessus de poêles
avec plaque supérieure radiante.
Il faut respecter toutes les normes concernant l’évacuation de l’air.
L’air ne doit pas être évacuée à travers une conduite utilisée pour évacuer les fumées
produites par des appareils à combustion de gaz ou d’autres combustibles (ceci n’est pas
valable pour les hottes utilisées en modalité filtrante).
Le local doit disposer d’une ventilation suffisante, quand on utilise la hotte simultanément
avec d’autres appareils qui utilisent du gaz ou d’autres combustibles.
On conseille de déplacer les meubles qui éventuellement se trouvent en dessous de la
zone d’installation pour faciliter l’accès.
Installation de la hotte au mu r .
La hotte est dotée de tous les dispositifs de fixation nécessaires pour son installation et
appropriés à la plupart des surfaces.
Vérifier si la surface d’installation est assez solide.
L’installation doit être effectuée par du personnel compétent et qualifié conformément aux
normes en vigueur.
Après avoir tracé et percé la parois comme indiqué sur la Fig.1, utiliser les dispositifs de
fixation nécessaires pour l’installation
• Goujons de blocage (A)
• Goujons de suspension et nivellement (B)
• Etrier et vis de fixation cheminée au mur (C) (*optional)
•
BRANCHEMENT ELECTRIQUE
Cet appareil doit être branché à une installation dotée de mise à la terre.
Deux types de branchement au réseau sont possibles:
1. A travers l’usage d’une fiche normalisée à laquelle on branche le câble
d’alimentation et qu’on insère dans une prise de l’installation qui doit être
accessible (pour pouvoir la débrancher en cas d’entretien). Vérifier que la prise
soit encore accessible après l’installation complète de l’appareil.
2. A travers un branchement fixe au réseau, en interposant un interrupteur bipolaire
qui garantisse le débranchement du réseau, avec une distance d’ouverture entre
les contacts qui permettent le débranchement complet dans les conditions de la
catégorie de surtension III, conformément aux normes d’installation. Le
branchement de terre (fil jaune-vert) ne doit pas être interrompu.
Pour les tensions de ligne et fréquence, consulter la plaquette matricule placée à
l’intérieur de l’appareil.
USA
GE
Cette hotte peut être utilisée en modalité aspirante ou filtr a n t e.
Aspirante (évacuation à l’extérieur). Les fumées de la cuisine sont expulsées à
l’extérieur à travers une conduite raccordée à un raccord d’évacuation.
En aucun cas la conduite ne doit être reliée à des conduites d’évacuation de combustion
(poêles, chaudières, brûleurs, etc.).
FILTRANTE (recyclage intérieur) Les fumes passent à travers les filtres de charbon actif
pour être dépurées et recyclées dans le milieu de la cuisine à travers les fissures de la
cheminée de la hotte. Ces fissures doivent être libres et communicantes avec le milieu de
la cuisine.
Dans ce cas la tubulure de déchargement ne doit pas être installées.
Avertissement pour l’entretien des filtr e s
Filtre antigraisse en aluminium
Toutes les 30 heures de fonctionnement de la hotte, quand celle-ci s’éteint, toutes les led
des touches vitesse s’allument avec lumière fixe pendant 30 sec. pour avertir qu’il faut
nettoyer les filtres antigraisse en aluminium. Pour remettre le timer filtres sur zéro, il suffit
de tenir enfoncée la touche T1 avec aspirateur éteint, autrement le dispositif donnera à
nouveau l’alarme au prochain allumage de la hotte.
Filtre au charbon actif
Toutes les 120 heures de fonctionnement, à l’arrêt de la hotte, toutes les led s’allument
en clignotant pendant 30 sec. pour rappeler que les filtres en aluminium doivent être
nettoyés et si la hotte est filtrante et qu’il faut substituer les filtres au charbon actif. Pour
mettre à zéro le timer, il suffit de tenir enfoncée la touche T1 avec aspirateur éteint,
autrement le dispositif déclenchera à nouveau une alarme au prochain arrêt de la hotte.
ENTRETIEN
Avant chaque opération d’entretien ou de nettoyage, débrancher l’alimentation électrique
de la hotte.
Les filtres métalliques antigraisse nécessitent de soins particuliers, ils servent en effet à
capturer la graisse contenue dans les vapeurs. Les filtres métalliques antigraisse doivent
être lavés au moins une fois par mois à l’eau chaude et avec un détergent.
ATTENTION: La graisse capturée par les filtres métalliques antigraisse est facilement
inflammable. Il est donc nécessaire de nettoyer régulièrement les filtres comme indiqué
dans les instructions.
Les filtres au charbon actif ont la fonction de capturer les odeurs présentes dans les
fumées de cuisson. L’air est réintroduite dans l’environnement après dépuration. Les
filtres au charbon actif ne doivent jamais être lavés et il faut les remplacer 2 ou 3 fois par
an conformément à l’usage de la hotte. Demander les filtres au Service Après-vente ou à
la Maison constructrice.
Pour remplacer les filtres au charbon actif, tourner ceux-ci comme indiqué sur la figure 2,
jusqu’à ce qu’ils se décrochent de l’aspirateur.
Pour remonter les nouveaux filtres au charbon actif, effectuer les opérations dans le sens
inverse.
La hotte doit être nettoyée immédiatement après l’installation et après avoir enlevé la
protection afin d’éliminer tout résidu de colle ou toute autre impurité.
La hotte doit être nettoyée fréquemment à l’intérieur ainsi qu’à l’extérieur (au moins une
fois par mois).
Ne pas laisser s’accumuler la saleté sur les surfaces extérieures et intérieures de la
hotte.
Pour le nettoyage de l’extérieur de la hotte n’utiliser ni des produits acides ou basiques,
ni des éponges abrasives.
Nettoyer la hotte avec une éponge humide, de l’eau chaude et une petite quantité de
savon neutre (ex. savon pour vaisselle) afin d’éliminer les particules de graisse qui
pourraient s’être déposées sur la hotte.
Rincer avec une chiffon humide en ayant soin d’enlever tous les résidus de savon et en
suivant la direction du satinage des surfaces en acier.
Le séchage des zones où l’eau à un degré de dureté élevé et laisse des dépôts de
calcaire est particulièrement important.
La hotte a un système d'illumination à LED, qui, en plus d'offrir un bon éclairage et des
économies d'énergie considérables, garantit une durée de vie moyenne 10 fois supérieure
par rapport aux lampes traditionnelles. Pour leur remplacement, veuillez vous adresser au
service d'assistance..
AVERTISSEMENTS
FONCTIONNEMENT
La hotte est munie d’un moteur à plusieurs vitesses. On conseille d’utiliser la vitesse la
plus lente dans des conditions normales et les autres vitesses dans les cas de forte
concentration d’odeurs et de vapeurs. On conseille en outre de mettre en fonction la
hotte quand on commence à cuisiner et de la maintenir en fonction jusqu’à la disparition
complète des odeurs.
Les commandes sont munies de touches pour l’allumage de la lampe TL , pour l’allumage
du moteur et pour la sélection de la vitesse de fonctionnement T1-T2-T3-T4, pour la
fonction d'échange d'air presse T5.
Quand on appuie sur la touche T1 le moteur s’allume en 1èrevitesse. Les touches T2-T3-
T4 allument le moteur en 2ème, 3ème et 4ème vitesse selon le cas.
Pour éteindre le moteur appuyer sur T1: une fois, s’il est utilisé en 1ère vitesse; deux fois
pour la 2ème, 3ème et 4ème vitesse.
Pour exploiter la vitesse maximal d'aspiration, sélectionnez T4, après 5 minutes, la
vitesse du ventilateur arrière à la 3ème
Fonction A é r a ti on
Il suffit d’appuyer sur la touche T5 pour sélectionner la fonction Aération, qui reste
activée au maximum24 heures ;
l’aspirateur s’allume à la première vitesse pendant 5 minutes et s’éteint ensuite
automatiquement, avant de répéter cycliquement la
fonction toutes les 25 minutes.
Durant la phase d’aspiration, la lumière de la commande clignote, sinon elle reste fixe.
Il est possible de désactiver la fonction à n’importe quel moment, en sélectionnant la
vitesse désirée.
Mise en route, Arrêt automatique différé réglable
Quand la hotte est en fonction, choisir la vitesse désirée, ensuite appuyer jusqu’à ce
qu’elle clignote sur la touche de la vitesse qui correspond aux minutes d’arrêt
automatique qu’on désire programmer en tenant compte du fait que:
T1 équivaut à 5 minutes
T2 équivaut à 10 minutes
T3 équivaut à 15 minutes
Pendant le temps d’arrêt automatique vous pouvez aller modifier la vitesse de consigne
Si on choisit la vitesse maximale, après 5 min on passe automatiquement à la 3ème
vitesse et l'arrêt automatique se fera à cette vitesse.
Ce livret est partie intégrante de la hotte et par conséquent il doit être conservé avec soin, il doit
TOUJOURS la suivre, même en cas de transfert à un autre propriétaire ou à un autre usager ou
en cas de transfert sur une autre installation.
Vérifier que la tension (V) et la fréquence (Hz) indiquées sur la plaquette d’identification qui se
trouve à l’intérieur de l’appareil correspondent à celles disponibles sur le lieu d’installation.
Toute éventuelle modification de l’installation électrique qui serait nécessaire pour installer la
hotte devra être effectuée uniquement par du personnel compétent. Les réparations effectuées
par des personnes non compétentes pourraient provoquer des dommages. Pour toute
intervention, s’adresser à un Centre d’Assistance Technique autorisé pour effectuer la
substitution des pièces de rechange.
Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes quand
on n’utilise pas l’appareil.
En cas d’orage, placer l’interrupteur général de l’installation sur la position “éteint”.
L’usage de la hotte peut être uniquement celui d’un aspirateur de vapeurs de cuisson au-dessus
d’une cuisinière à usage ménager. En cas de doute, contacter le producteur. Le Constructeur
décline toute responsabilité pour les dommages causés aux personnes, aux animaux ou aux
biens dus à des erreurs d’installation, d’entretien ou causés par un usage impropre.
Nous vous rappelons que l’utilisation de produits alimentés électriquement entraîne le respect de
quelques règles fondamentales de sécurité comme:
• Cet appareil ne peut pas être utilisé par des personnes (y compris les enfants) avec des
capacités psychiques ou physiques réduites, avec un manque d’expérience ou de connaissance,
excepté en présence d’une personne responsable qui puisse les surveiller et leur fournir les
instructions nécessaires sur l’usage de l’appareil. Les enfants doivent être surveillés pour éviter
qu’ils ne jouent avec l’appareil.
• Il est interdit d’effectuer toute opération de nettoyage ou d’entretien si on n’a pas au préalable
débranché l’appareil du réseau d’alimentation électrique en plaçant l’interrupteur général de
l’installation sur la position “éteint”. Si les opérations de nettoyage ne sont pas effectuées comme
indiqué dans les instructions, on court le risque de déclencher un incendie.
• Il est interdit de tirer, tordre ou abîmer les câbles électriques qui sortent de l’appareil même si
celui-ci est débranché du réseau d’alimentation électrique.
• Il est interdit de pulvériser ou de jeter de l’eau directement sur l’appareil.
• Il est interdit d’introduire des objets pointus à travers les grilles d’aspiration et les prises d’air.
• Il est interdit d’enlever les filtres pour accéder aux parois internes de l’appareil, sans avoir
d’abord positionné l’interrupteur général de l’installation sur “éteint”.
• Il est interdit de faire flamber des aliments sous la hotte. Quand on fait frire des aliments, tenir
constamment l’opération sous surveillance , car l’huile pourrait s’incendier
• ATTENTION: Les parties accessibles peuvent devenir chaudes lorsqu'il est utilisé avec les
appareils de caisson.

INSTRUÇÕES PARA INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO DO EXAUSTOR MOD. BLA DE-DOT
230-240 Vac - 50 Hz
P
Exaustor aspirante para cozinha. O aparelho foi construído em conformidade com as Normas Europeias e no cumprimento das Directivas: 2006/95 CEE (Segurança eléctrica - Baixa tensão),
2004/108 CEE (Compatibilidadeelectromagnética).
INST AL AÇÃO
Ler todo o livro de instruções antes de instalar e/ou utilizar o exaustor.
Para que a distância mínima entre a superfície de suporte para os recipientes de
cozedura na superfície a gás e os componentes de baixa tensão presentes no exaustor
seja de, pelo menos, 65 cm, como previsto nas normas em vigor, a parte inferior do
exaustor deve estar a uma distância de, pelo menos 52 cm da superfície. Se as
instruções de instalação do aparelho de confecção a gás especificarem distâncias
superiores, estas devem ser tidas em conta. Não deve ser colocado sobre salamandras
com placa de aquecimento superior.
É necessário respeitar todas as normas relativas ao escoamento de ar.
O ar não deve ser escoado através de condutas utilizadas para escoar fumos produzidos
por aparelhos de combustão a gás ou outros combustíveis (não aplicável a exaustores
utilizados no modo de filtragem).
O local deve dispor de ventilação suficiente, particularmente quando o exaustor é
utilizado simultaneamente com outros aparelhos que utilizem gás ou outros
combustíveis.
Aconselha-se a remoção de eventuais móveis existente sobre a área de instalação para
umacesso mais fácil.
Instalação do exaustor na
p a r e d e.
O exaustor dispõe de todas as fixações necessárias para a sua instalação e adequadas
para a maior parte das superfícies.
Verificar se a superfície de instalação tema robustez adequada.
A instalação deve ser efectuada por profissionais competentes e qualificados, de acordo
comas normas emvigor.
Depois de ter marcado e perfurado a parede como representado na Fig.1, utilizar as
fixações necessárias para a instalação
• Anilhas de bloqueio (A)
• Anilhas de suspensão e nivelamento (B)
• Presilhas e parafusos de fixação à parede (C) (*optional)
LIGAÇÃO
E L ÉCTRIC A
Este aparelho deve ser ligado a uma instalação que disponha de ligação de terra.
Estão disponíveis dois tipos de ligação à rede:
1) Através da utilização de uma ficha normalizada à qual é ligado o cabo de
alimentação e introduzida numa tomada da instalação que deve ser acessível
(para desligar em caso de manutenção). Assegure-se de que a ficha esteja
acessível mesmo depois da instalação completa do aparelho.
2) Através de ligação fixa à rede, interpondo um interruptor bipolar que garanta que
possa ser desligado da rede, com uma distância de abertura dos contactos que
permita que seja totalmente desligado de acordo com as condições da categoria
de sobrecarga III, em conformidade com as regras de instalação. A ligação de
terra (cabo pequeno amarelo-verde) não é cortada.
Para conhecer a tensão da linha e frequência, consultar a placa indicativa presente no
interior do aparelho.
UT IL IZ AÇÃO
Este exaustor pode ser usado no modo de aspiração ou filtr a g e m .
Aspiração (evacuação externa). Os fumos da cozinha são expulsos para o exterior
através da tubagemligada à junta de escoamento .
Em caso algum poderá a tubagemestar ligada a condutas de escoamento de combustão
(salamandras, caldeiras, lareiras, etc.).
Filtragem (reciclagem interna). Os vapores passam através dos filtros a carvão ativado
para serem depurados e reciclados no ambiente da cozinha através de um tubo coligado à
junção do tubo de descarga da coifa, que conduz a um furo efetuado à parte superior do
pênsil. Este furo deve ser livre e comunicante como ambiente cozinha.
FUNCIONAMENTO
O exaustor dispõe de um motor com várias velocidades. Aconselha-se a utilização da
velocidade baixa em condições normais e das outras velocidades em casos de forte
concentração de odores e vapor. Além disso, aconselha-se a ligação do exaustor quando
se inicia a preparação de alimentos e que se mantenha ligado até ao desaparecimento
dos odores.
Os comandos dispõem de botões para ligação da lâmpada TL, para ligação do motor e
para selecção da velocidade de funcionamento - T1-T2-T3-T4, pressione o botão T5
para a função de troca de ar.
Premindo o botão T1, o motor acende na 1ª velocidade. Os botões T2-T3-T4 acendemo
motor respectivamente para a 2ª, 3ª e 4ª velocidades.
Para desligar, premir o botão T1: uma vez se utilizado na 1ª velocidade, duas vezes se
utilizado na 2ª, 3ª ou 4ª velocidade.
Selecione T4 por la velocidade máxima de aspiração de 5 minutos (piscando), depois
que o ventilador passa automaticamente para a velocidade 3.
Mudança de
ar
Premindo a tecla T5 selecciona-se a mudança de ar, que permanece activa por um
máximo de 24 horas;
o aspirador acende-se à primeira velocidade por 5 minutos, para depois se apagar
automaticamente e repetir a função ciclicamente
a cada 25 minutos.
Durante a fase de aspiração a luz do comando pisca, caso contrário, fica acesa fixa.
É possível desactivar a função a qualquer momento, seleccionando a velocidade
desejada.
Activação de Desligação Automática Retardada Regulável
Com o exaustor em funcionamento, escolher a velocidade desejada e, em seguida,
manter o botão da velocidade correspondenteaos minutos até à desligação automática
que deseja introduzir premido até que fique intermitente tendo em conta que:
T1 igual a 5 minutos
T2 igual a 10 minutos
T3 igual a 15 minutos
Durante o tempo do desligação automática você pode ir qualquer alterar a velocidade do
conjunto Caso selecione a velocidade máxima, após 5 min passa automaticamente à 3.ª
velocidade e o auto-desligamento acontecerá a esta velocidade
Aviso de manutenção de fi l t r o s
Filtro anti-gordura em alumínio
Após cada 30 horas de funcionamento do exaustor, quando este é desligado, todas as
luzes indicadoras dos botões de velocidade acendem de forma fixa durante 30 segundos
para avisar que é necessário limpar os filtros anti-gordura de alumínio. Para colocar o
temporizador a zero, basta manter o botão T1 premido com a aspiração ligada, caso
contrário, o dispositivo dará novamente o alarme quando o exaustor for desligado
novamente.
Filtro de carvão activado
Após cada 120 horas de funcionamento, quando o exaustor é desligado, todas as luzes
indicadoras dos botões de velocidade acendem de forma intermitente durante 30
segundos para relembrar que os filtros de carvão activado devem ser substituídos. Para
colocar o temporizador a zero, basta manter o botão T1 premido com a aspiração ligada,
caso contrário, o dispositivo dará novamente o alarme quando o exaustor for desligado
novamente.
M A NUT ENÇÃ O
Antes de cada operação de manutenção ou limpeza, retirar a alimentação eléctrica
do exau sto r .
Deve ter-se especial cuidado com os filtros metálicos anti-gordura, uma vez que têm a
função de reter partículas de gordura existentes nos vapores. Os filtros metálicos anti-
gordura devem ser lavados pelo menos uma vez por mês com água quente e detergente.
ATENÇÃO: a gordura retida pelos filtros metálicos é facilmente inflamável. Por isso, é
necessário proceder regularmente à limpeza dos filtros de acordo comas instruções.
Os filtros de carvão activado têm a função de reter os odores presentes nos fumos da
confecção. O ar é reintroduzido no ambiente já depurado. Os filtros de carvão activado
não devem ser lavados e são substituídos duas ou três vezes por ano, de acordo com a
utilização do exaustor. Solicitar os filtros à empresa fabricante.
Para substituir os filtros de carvão activado, rodá-los como indicado na figura 2, até que
desencaixemdo aspirador.
Para voltar a instalar os filtros de carvão activado novos, executar as operações no
sentido inverso.
O exaustor deve ser limpo imediatamente após a instalação e depois de a protecção ter
sido retirada, de modo a eliminar qualquer resíduo de cola ou qualquer outro tipo de
impurezas.
O exaustor deve ser limpo frequentemente, tanto no interior como no exterior (pelo
menos uma vez por mês)
Não deixar acumular sujidade nas superfícies exteriores e interiores do exaustor.
Para a limpeza da caixa exterior do exaustor, nunca utilizar qualquer produto ácido ou
básico ou esponjas abrasivas.
Limpar o exaustor com uma esponja humedecida com água e uma pequena quantidade
de sabão neutro (ex.: detergente de louça) de forma a eliminar as partículas de gordura
eventualmente depositadas neste.
Enxaguar com um ano húmido retirando todo o sabão cuidadosamente, seguindo a
direcção do acetinado da superfície de aço.
É particularmente importante que nas zonas onde a água tem uma dureza elevada e cria
depósitos a secagemseja efectuada devidamente.
O exaustor dispõe de iluminação LED que, além de oferecer uma boa iluminação e uma
significativa poupança energética, garante uma duração média 10 vezes superior em
relação às lâmpadas tradicionais. Em caso de substituição, contactar o serviço de
assistência..
AD VERTÊNCI AS
Este livrinho é parte integrante do exaustor e deve, por isso, ser conservado com
cuidado e acompanhar SEMPRE o aparelho, mesmo em caso de cedência a um outro
proprietário ou utilizador ou de transferência para outras instalações.
Garantir que a tensão (V) e a frequência (Hz) indicadas na placa identificadora presente
no interior do aparelho correspondemàs disponíveis no local de instalação.
Todas as eventuais modificações na instalação eléctrica que possam ser necessárias
para instalar o exaustor devem ser executadas unicamente por pessoas competentes. As
reparações efectuadas por pessoas não competentes podem provocar danos. Para
eventuais intervenções ou para efectuar a substituição das peças de sobresselentes,
contactar umCentro de Assistência Técnica autorizado.
Verificar sempre se todas as peças eléctricas (luzes, aspirador) estão desligadas quando
o aparelho não é utilizado.
Durante temporais, colocar o interruptor geral do equipamento na posição “desligado”.
A utilização do exaustor não pode ser diferente da do aspirador de fumos de cozedura
em cozinhas domésticas. O fabricante não é responsável por quaisquer danos causados a
pessoas, animais ou coisas provocados por erros de instalação, manutenção ou
utilização imprópria.
Lembramos que a utilização de produtos que utilizam energia eléctrica obriga ao cumprimento
de algumas regras fundamentais de segurança:
• Este aparelho não se destina a ser usado por pessoas (incluindo crianças) com capacidades
físicas ou motoras reduzidas, com falta de experiência ou de conhecimentos, excepto se alguém
responsável pela sua segurança fornecer instruções e supervisão sobre a utilização do aparelho.
As crianças devem estar sob vigilância para garantir que não brincam com o aparelho.
• É proibida qualquer operação de limpeza sem que o aparelho tenha sido desligado da rede de
alimentação eléctrica, posicionando o interruptor geral do equipamento para “desligado”. Existe a
possibilidade de incêndio quando as operações de limpeza não forem efectuadas conforme as
instruções.
• É proibido puxar, arrancar ou torcer os cabos eléctricos que saem do aparelho, mesmo se este
estiver desligado da rede de alimentação eléctrica.
• É proibido borrifar ou deitar água directamente sobre o aparelho.
• É proibido introduzir objectos afiados nas grelhas de aspiração e saída de ar.
• É proibido retirar os filtros para aceder às paredes interiores do aparelho sem antes ter
colocado o interruptor geral do equipamento na posição “desligado”.
• É proibido cozinhar com chama sob o exaustor. Ao fritar, controlar permanentemente a
operação, porque o óleo pode incendiar.
ATENÇÃO: As partes podem ficar quentes quando usado com os aparelhos para cozinhar

РУС
ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ ИОБСЛУЖИВАНИЮ ВЫТЯЖКИ МОД. BL ADE- DOT
230-240 В–50 Гц
Кухонное вытяжное устройство произведено в соответствии с Европейскими нормами и удовлетворяет требованиям Директив: EN60335-1 (Электробезопасность –Низкое
напряжение), EN55014-2 (Электромагнитная совместимость).
УС Т А НО В К А
Полностью прочтите инструкцию передустановкой и/или началом эксплуатации вытяжки.
Всоответствии сдействующиминормативамирасстояние от варочной поверхности с
газовыми конфоркамидо низковольтных элементов внутри вытяжки должно составлять не
менее 65 см, поэтомунижняя граница вытяжки должна быть расположена не ниже47,5 см
от варочной поверхности
Если в соответствии синструкциейпо установке газовой варочной поверхности
соответствующее расстояние должно быть больше 65 см, необходимоучесть это при
установке вытяжки. Нельзя размещать вытяжку над отопительной печьюсконфоркой,
расположенной на поверхности.
Соблюдайте все правила вывода воздуха.
Воздух не долженвыводиться в воздуховод, используемый для вывода дыма от
отопительных устройств, работающих на газовом или другом топливе (не
распространяется на вытяжки, подключенные в режиме рециркуляции воздуха).
Вентиляция впомещении должна быть достаточной, особенноесли вытяжка используется
одновременносдругимиотопительными устройствами, работающими на газовом или
другом топливе.
Чтобы облегчить установку вытяжки, рекомендуется по возможности отодвинуть все
расположенные под ней шкафы.
Настенный монтаж вы тяж ки
В комплект поставки входят все крепёжные элементы, необходимые для установки
вытяжки иподходящие для большинства поверхностей.
Убедитесь, что поверхность для монтажадостаточно прочная.
Установка должна производиться квалифицированным компетентным специалистом по
монтажуиссоблюдениемвсех действующих норм.
Нанесите на стену разметку ипросверлите отверстия в соответствии сРис.1, затем
используйте все крепежные элементы, необходимые для установки
• Блокировочные дюбели (A)
• Крепления для подвешивания ивыравнивания (B)
• Кронштейн и винты для монтажа декоративного короба воздуховода (C)
(*опционально)
ПОДКЛЮЧЕНИЕ
Вытяжку необходимо подключить к источнику тока, оборудованномусистемойзаземления.
Предусмотрены два типа сетевогоподключения:
1) Посредством кабеля питания со стандартной вилкой, подключенной к розетке,
котораянаходится в свободном доступе (для отключения от сети на время
обслуживания вытяжки). Убедитесь в том, что вилку можно легко отключить от
розетки дажепосле завершения монтажавытяжки.
2) Посредством постоянного подключения ксети при условии наличия двухполюсного
автоматического выключателя, обеспечивающего отключение от сети, с
расстоянием размыкания контактов, достаточным для полного отключения в
условиях перенапряжения III категории, ссоблюдениемправил подключения.
Заземление (желто-зелёный кабель) при этом не отключается.
Линейное напряжение и частота указаны на регистрационной табличке, размещенной
внутри вытяжки.
Э КСП Л У АТАЦИ Я
Вытяжка может эксплуатироваться с любым из двух типов подключения –
централизованная система вентиляции илирежим рециркуляции воз д ух а.
Централизованная система вентиляции. Дым и пар выводятся наружу из помещения
через вытяжную трубу устройства, соединенную с трубопроводом (вентиляционной
шахтой).
Запрещается подключать вытяжную трубу устройства к трубопроводу, в который выводится
воздух от устройств, работающих на горючем топливе (печи, обогреватели, горелки ит.д.).
Режим рециркуляции воздуха. Дым ипар проходят черезугольные фильтры , очищаются
и выводятся обратно в помещение кухни через выпускные отверстия для очищенного
воздуха. Эти отверстия должны быть свободны, чтобы рециркуляция воздуха в кухне
происходила без затруднений.
Угольные фильтры не устанавливаются на вытяжку в случае её подключения к
централизованной системевентиляции.
УП РА ВЛ ЕНИЕ
Вытяжка оснащена двигателем срегулируемой скоростью вращения. Вобычных условиях
рекомендуется включать минимальную скорость. При наличии повышенной концентрации в
воздухе запахов, испарений и дыма используйте более высокие скорости. Кроме того,
рекомендуется включать вытяжку в самомначале приготовления пищи ивыключать только
после того, как исчезнут все запахи.
Управление вытяжкой осуществляется спомощьюкнопок: TL для включения лампы, T1
для включения первой скорости ивыключения вытяжки, T2-T3-T4 для выбораскорости
работы вытяжки, T5 для включения функции дополнительной очистки воздуха.
Чтобы выключить вытяжку, нажмите Т1 (1 разпри использовании первой скорости, 2 раза
при использовании другихскоростей).
Чтобы временно(на10 минут) включить вытяжку на максимальную скорость, нажмите Т4
(кнопка с мигающей подсветкой). По истечении 5 минут вытяжка автоматически
переключится на 3-юскорость.
Д опо лнит е л ьн а я очистка в оз дух а
Нажатиемкнопки Т5 включается дополнительная очистка воздуха, которая выполняется в
течение не более 24 часов. При этом вытяжка включается на минимальную скорость и
автоматически выключается через 5 минут; эта процедура выполняется многократно,
повторяясь циклически каждые 25 минут.
Во время 5-минутной фазы включения вытяжки подсветка кнопки мигает, востальное
времягорит постоянно.
Отключить функцию можно в любое времяпутём выборанужной скорости нажатием
соответствующей кнопки.
Та йм е р а вт ом а т ич е скогоо т ключ е н и я
При работающем вытяжном зонте выбрать нужную скорость, держать нажатой до
начала мигания кнопку скорости, соответствующую числу минут для самовыключения,
которое вы хотите задать, учитывая, что:
T1 вытяжка отключится через 5 минут
T2 вытяжка отключится через 10 минут
T3 вытяжка отключится через 15 минут
Во время самовыключениявы можете идти менять установленную скорость.. Если выбран
интенсивный режим, то после 5 минут работы в этом режиме вытяжка автоматически
перейдет на 3-ю скорость и таймер отключение сработает на соответствующей скорости..
На по м и нани е о необ хо м о ст иочи ст ки /за м е н ы фильтров
Алюминиевые противожировые фильтры
Каждые 30 часов работы вытяжки, вмомент ее выключения, все кнопки выбораскорости
одновременнозагораются на 30 секунд, сигнализируя о необходимости очистки
алюминиевых противожировых фильтров. Чтобы сбросить предупреждение, достаточно
нажать инекотороевремяудерживать кнопку Т1 при выключенной вытяжке. В противном
случае, сигнал сработаетснова после очередноговыключения вытяжки.
Угольные фильтры
Каждые 120 часов работы вытяжки, в момент ее выключения, все кнопки выбораскорости
одновременнозагораются иначинаютмигать втечение 30 секунд, сигнализируя о
необходимости замены угольных фильтров. Чтобы сбросить предупреждение, достаточно
нажать инекотороевремяудерживать кнопку Т1 при выключенной вытяжке. В противном
случае, сигнал сработаетснова после очередноговыключения вытяжки.
ОБСЛУЖИВАНИЕИ У ХО Д
Любые работы по обслуживанию илиочистке вытяжки должны выполняться при
отключенном электропитании: перед выполнением работ отключите устройство от
сет и .
Особое внимание уделяйте металлическим противожировым фильтрам, которые
задерживаютжировые частицы, содержащиеся в пареидыме. Противожировые
металлические фильтры необходимо очищать не реже1 раза в месяц, промывая в горячей
воде счистящим средством (в т.ч. в посудомоечной машине).
ВНИМАНИЕ! Жир, оседающий на металлическом фильтре, легковоспламеним. Поэтому
необходиморегулярно промывать фильтры в соответствии синструкцией.
Угольные фильтры используются для очистки дыма ииспарений от запахов (в режиме
рециркуляции воздуха). Очищенный фильтромвоздух вновь поступаетв помещение кухни.
Угольные фильтры не подлежат промыванию, иих необходимо заменять 2-3 раза в годв
зависимости от частоты использования вытяжки. Фильтры для замены можно приобрести у
представителя компании-производителя.
Чтобы произвести замену угольных фильтров, сначала удалите металлические
противожировые фильтры, затем снимите угольные фильтры, расположенные по обеим
сторонам от двигателя. Поворачивайте фильтры до тех пор, пока не высвободятся
крепления, затем вытащите их наружу.
Чтобы установить новые угольные фильтры, выполните операции в обратном порядке.
Вытяжку необходимопротереть непосредственно после завершения монтажа и снятия
защитной плёнки, чтобы удалить возможные остатки клея, пыли идругихвеществ.
Вытяжку необходиморегулярно очищать как снаружи, так и изнутри (нереже 1 раза в
месяц).
Избегайте накапливания грязи ижирана наружных ивнутренних поверхностях вытяжки.
Для наружной очистки корпуса вытяжки категорически запрещается использовать
кислотосодержащие ищелочные средства, атакже абразивные средства игубки.
Чтобы удалить частицы жира, попавшегона корпус вытяжки, протирайте её губкой,
смоченной в горячей воде снебольшим количеством нейтральногомыла (например, можно
использовать жидкость для мытья посуды).
Затем протрите вытяжку влажной тканью, тщательно удаляя остатки моющегосредства и
выполняя движения тканью по направлению линий шлифовки на поверхности стали.
Особеннотщательно высушите места длительногоконтакта сводой, на которых остаётся
известковый налет.
Вытяжка оснащена светодиодными светильниками (LED), которые не только обеспечивают
лучшее освещение, но и позволяют экономить электроэнергию и в среднем служат в 10 раз
дольше традиционных ламп. В случае необходимости замены таких светильников следует
обратиться в специализированный сервисный центр.
ПРЕДУП РЕЖ ДЕНИ Я
Настоящая инструкция является неотъемлемой частью вытяжки, поэтомунеобходимо
сохранить её иВСЕГДА иметь под рукой, вт. ч. идля передачи вместе с вытяжкой новому
владельцу или пользователю, атакже в случае установки в другомпомещении.
Убедитесь, что напряжение (V) ичастота (Hz), указанные на регистрационной табличке
внутри вытяжки, совпадаютссоответствующимипоказателями в месте установки вытяжки.
Любые работы по внесению изменений в электросеть, необходимые для корректного
монтажа вытяжки, должны выполняться только квалифицированными специалистами.
Изменения, внесённые некомпетентным лицом, могут привести кповреждениям. Вслучае
необходимости ремонта или замены деталей вытяжки обращайтесь в авторизованные
сервисные центры.
Регулярно проверяйте, выключены ли электрические элементы (лампы подсветки,
двигатель), когда вытяжка не используется.
Во времягрозы отключайте устройство от сети.
Вытяжка подходит для использования только в условиях приготовления пищи в домашних
кухонных помещениях. Изготовитель не несёт ответственности за ущерб, причинённый
людям, животным или имуществу в результате некорректногомонтажа, ненадлежащего
использования или неправильногообслуживания устройства.
Напоминаем, что эксплуатация устройств, работающих от электросети, требует
соблюдения основных правил техники безопасности:
• В случае если эксплуатация настоящего устройства осуществляется взрослыми или
детьми с ограниченной психической или физической дееспособностью, илине имеющими
достаточногоопыта и знаний, то необходимонаблюдение или объяснение правил
пользования устройством со стороны лица, ответственногоза их безопасность. Не
оставляйте детей без присмотра ине позволяйте им играть сустройством.
• Перед выполнением любых работ по очистке устройства отключите его от сети.
Существует опасность возникновения пожара, если работы по очистке вытяжки не
выполняются в соответствии синструкцией.
• Запрещается натягивать, отрывать и перекручивать электрические провода,
соединённые сустройством, дажеесли они не подключены к электросети.
• Запрещается лить или брызгать воду непосредственнона устройство.
• Запрещается вставлять острые предметы в решётки аспирации иподачи воздуха.
• Запрещается снимать фильтры сцельюдоступа квнутренним стенкам устройства без
предварительногоотключения от сети.
• Под вытяжкой запрещается приготовление пищи с использованием открытого огня.
Постоянноконтролируйте процесс готовки, чтобы избежать воспламенения масла.
• ВНИМАНИЕ! Некоторые части вытяжки могут сильно нагреваться во время
использования кухонных плит.
• ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ НЕСОБЛЮДЕНИЯ ПРАВИЛ И
РЕКОМЕНДАЦИЙ, ПРИВЕДЕННЫХ ВНАСТОЯЩЕЙ ИНСТРУКЦИИ

NL INSTRUCTIES VOOR INSTALLATIE, GEBRUIK EN ONDERHOUD VAN DE DAMPKAP MOD. BLADE-DOT
230-240 Vac - 50 Hz F
Keukendampkap. Het apparaat is ontworpen in overeenstemming met de Europese normen en eisen van de richtlijnen: 2006/95 CEE (Elektrische veiligheid - Low Voltage),
2004/108 CEE (elektromagnetische compatibiliteit).
INSTALLATIE
Lees het volledige instructieboekje voor installatie en / of gebruik van de dampkap.
Opdat de minimumafstand tussen de steunvlakken voor de kookpotten op het gasfornuis
en de low-voltage elementen binnen in de dampkap ten minste 65 cm bedraagt, zoals
vereist door de huidige normen, is het noodzakelijk dat het laagste deel van de kap op een
afstand van ten minste 47,5 cm van de tafel.
Als de installatie-instructies voor het gasfornuis een grotere afstand aangeven, moet
hiermee rekening worden gehouden. Deze apparatuur mag niet worden geïnstalleerd
over vuren met elektrische bovenplaten die warmte uitstralen.
Alle normen met betrekking tot de evacuatie van de lucht moeten worden gerespecteerd.
De lucht mag niet worden afgevoerd door een leiding die wordt gebruikt voor het
evacueren van dampen geproduceerd door apparaten met verbrandingsgas of andere
brandstoffen (dit geldt niet voor de dampkappen gebruikt in filtermodus).
De ruimte moet over een afdoende ventilatie beschikken wanneer de dampkap gelijktijdig
wordt gebruikt met andere apparaten die gas of andere brandstoffen gebruiken.
We raden aan om meubels,die zich eventueel boven de installatieruimte bevinden, te
verplaatsen om de toegang te vergemakkelijken.
Wandmontage van de dampkap
De dampkap is voorzien van alle bevestigingselementen die noodzakelijk zijn voor de
installatie en die geschikt zijn voor de meeste oppervlakken.
Controleer of het installatieoppervlak sterk genoeg is.
De installatie moet worden uitgevoerd door competent en gekwalificeerd personeel in
overeenstemming met de geldende normen.
Gebruik, na het markeren en doorboren van de wand zoals aangegeven in Fig.1, de
vereiste bevestigingen voor de installatie.
• blokkeerpluggen (A)
• haak- en uitlijnpluggen (B)
• stijfbeugel en bevestigingsschroef voor wandmontage van schouw (C) (* facultatief)
ELEKTRISCHE AANSLUITING
Dit apparaat moet worden aangesloten op een installatie met aarding. Er zijn twee types
netwerkverbindingen mogelijk:
1. Door het gebruik van een gestandaardiseerde stekker, waaraan het netsnoer
aangesloten wordt en die in een stopcontact van de installatie gestoken wordt. Dit
stopcontact moet toegankelijk zijn (om te kunnen uittrekken bij onderhoud). Controleer of
de stekker nog steeds toegankelijk is na de volledige installatie van het apparaat.
2. Door een vaste verbinding met het netwerk, door het tussenplaatsen van een
tweepolige schakelaar die de stroomonderbreking garandeert, met een openingsafstand
tussen de contacten die de volledige ontkoppeling van het net toelaat in het geval van
overspanning categorie III, volgens de installatienormen. De aansluiting van de aarding
(geel-groene draad) mag niet worden onderbroken.
Voor werkingsspanningen en frequentie, controleer het typeplaatje aan de binnenzijde
van het apparaat.
GEBRUIK
Deze dampkap kan gebruikt worden in afzuigings- of filtermodus.
Afzuiging (evacuatie naar buiten). De kookdampen worden afgevoerd naar buiten door
een leiding die aan een afvoeraansluiting aangesloten is.De leiding mag in geen geval
aangesloten worden aan afvoerleidingen van verbrandingsstoffen (vuren, boilers,
branders, etc.). Filter (interne recyclage). De dampen gaan door actiefkoolfilters om gezuiverd
te worden en gerecycleerd in het midden van de keuken door de openingen van de schouw van
de dampkap. Deze openingen moeten vrij zijn en in verbinding met het midden van de keuken.
In dit geval moet de afvoerbuis niet worden geïnstalleerd.
WERKING
De dampkap is voorzien van een multispeed motor.
Wij raden de laagste snelheid aan in normale omstandigheden en andere snelheden in
geval van een hoge concentratie van geuren en dampen.
We raden ook aan de dampkap aan te schakelen wanneer u begint te koken en pas uit
te schakelen wanneer alle geuren weg zijn.
De sturingen zijn voorzien van toetsen voor het aanschakelen van de lamp druk op TL,
voor het aanschakelen van de motor T1 en voor het selecteren van de werksnelheid T1-
T2-T3-T4, voor de ventilatiefunctie, druk T5 ventilatie.
Wanneer u op de toets T1 drukt, draait de motor in 1ste snelheid. De T2-T3-T4-toetsen
zetten de motor in 2de, 3de en 4de versnelling.
Om de motor te stoppen, druk op T1: één keer bij gebruik in de eerste snelheid; twee
keer voor de 2de, 3de en 4de versnelling.
Voor maximale zuigkracht, selecteer T4, na 5 minuten, gaat de snelheid van de ventilator
terug naar 3e versnelling.
Ventilatiefunctie
Het volstaat op T5 te drukken voor de ventilatiefunctie, die maximaal 24 uur actief blijft.
De afzuiging draait op de eerste snelheid gedurende 5 minuten en schakelt dan
automatisch uit, om dan deze functie cyclisch elke 25 minuten te herhalen.
Tijdens de afzuigingsfase, knippert het lampje van de bediening, anders licht het blijvend
op. U kunt de functie op elk gewenst moment uitschakelen door de gewenste snelheid te
selecteren.
Instelbaar aanschakelen van de vertraagde automatische stop
Selecteer de gewenste snelheid wanneer de dampkap in gebruik is. Druk vervolgens op
de snelheidstoets totdat deze knippert. Deze toets komt overeen met het aantal minuten
voor de automatische stop die men wenst te programmeren, waarbij T1 staat voor 5
minuten,T2 voor 10 minuten, T3 voor 15 minuten.
Tijdens de automatische stoptijd kunt u de ingestelde snelheid veranderen.
Indien de maximumsnelheid is geselecteerd, wordt na 5 minuten automatisch
overgeschakeld naar de 3e versnelling en de automatische stop gebeurt bij deze
snelheid.
Waarschuwing voor onderhoud van de filters
Antivetfilter in aluminium
Om de 30 werkuren van de dampkap. Wanneer deze wordt uitgeschakeld, lichten alle
LED’s van de snelheidstoetsen gedurende 30 sec op met een constant licht om te
waarschuwen dat de aluminium antivetfilters dienen te worden gereinigd.
Om de filtertimer terug op nul te zetten, volstaat het de toets T1 ingedrukt te houden met
uitgeschakelde afzuiging, anders zal het apparaat opnieuw een alarm geven wanneer de
dampkap terug aangeschakeld wordt.
Actiefkoolfilter
Om de 120 werkuren van de dampkap. Wanneer deze wordt uitgeschakeld, knipperen alle
LED’s gedurende 30 sec. om eraan te herinneren dat de aluminiumfilters moeten worden
gereinigd en als de dampkap in filtermodus staat, dat de actiefkoolfilters dienen te worden
vervangen.
Om de filtertimer terug op nul te zetten, volstaat het de toets T1 ingedrukt te houden met
uitgeschakelde afzuiging, anders zal het apparaat opnieuw een alarm geven wanneer de
dampkap terug aangeschakeld wordt.
ONDERHOUD
Voor elk onderhoud of reiniging, haal altijd de stekker uit het stopcontact.
De metalen antivetfilters vereisen speciale zorg. Ze dienen in feite om het vet in de dampen
te vangen. De metalen antivetfilters moeten minstens een keer per maand worden
gewassen met afwasmiddel in warm water.
OPGELET: Het vet gevangen door de metalen antivetfilters is licht ontvlambaar. Het is
daarom noodzakelijk deze regelmatig te reinigen zoals beschreven in de handleiding.
De functie van actiefkoolfilters is het vangen van de geuren van de kookdampen. De lucht
wordt na zuivering opnieuw in de omgeving gebracht. De actiefkoolfilters mogen nooit
worden gewassen en dienen 2 of 3 keer per jaar te worden vervangen naargelang het
gebruik van de dampkap. Vraag filters aan de dienst-na-verkoop of de fabrikant.
Om de actiefkoolfilters te vervangen, draai deze zoals getoond in figuur 2, totdat ze uit de
afzuiging loskomen.
Om de nieuwe actiefkoolfilters te plaatsen, ga omgekeerd te werk.
De dampkap moet onmiddellijk na de installatie en na het weghalen van de bescherming
worden gereinigd om eventuele lijmresten of andere onzuiverheden te verwijderen.
De dampkap moet regelmatig worden gereinigd, zowel de binnen- als de buitenkant
(minstens eenmaal per maand).
Laat geen vuil ophopen op de binnen- en buitenoppervlakken van de dampkap.
Voor het reinigen van de buitenkant van de dampkap, gebruik geen zure of basische
producten of schuursponsjes schoon te maken.
Reinig de dampkap met een vochtige spons, warm water en een kleine hoeveelheid
neutrale zeep (bijv. afwasmiddel) om eventuele vetdeeltjes op de dampkap te verwijderen.
Spoelen met een vochtige doek, en zorg ervoor dat alle zeepresten verwijderd zijn en in de
richting van de gesatineerde stalen oppervlakken.
Het drogen is bijzonder belangrijk zeker in de zones waar het water zeer hard is en
kalkaanslag achterlaat.
De dampkap heeft een LED-verlichtingssysteem, dat een goede verlichting en een
aanzienlijke energiebesparing biedt, en een gemiddelde levensduur garandeert die 10 keer
langer is in vergelijking met traditionele lampen. Voor vervanging kunt u contact opnemen
met de helpdesk .
WAARSCHUWINGEN
Dit boekje is een integraal onderdeel van de dampkap en moet daarom goed bewaard
worden. Indien de dampkap wordt overgedragen aan een andere eigenaar of een andere
gebruiker of voor overdracht naar een andere installatie, geef het boekje ALTIJD mee.
Controleer of de spanning (V) en frequentie (Hz) op het identificatieplaatje, dat zich in de
binnenkant van het apparaat bevindt, overeenkomt met die op de plaats van installatie.
Elke eventuele wijziging van de elektrische installatie die nodig zou zijn voor het installeren
van de dampkap mag alleen worden uitgevoerd door gekwalificeerd personeel. Reparaties
uitgevoerd door onbevoegden kan schade veroorzaken. Voor elke interventie, raadpleeg
een geautoriseerde technische helpdesk voor de vervanging van onderdelen.
Controleer altijd dat alle elektrische onderdelen (lampen, afzuiging) uitgeschakeld zijn
wanneer het apparaat niet in gebruik is.
In geval van onweer, zet u de hoofdschakelaar van de installatie in de positie "off".
De dampkap kan enkel gebruikt worden als afzuiging van kookdampen boven een fornuis
voor huishoudelijk gebruik. In geval van twijfel, neem contact op met de fabrikant. De
fabrikant wijst elke aansprakelijkheid af voor schade aan personen, dieren of eigendommen
als gevolg van fouten in de installatie, onderhoud of veroorzaakt door onjuist gebruik.
Wij herinneren u eraan dat het gebruik van elektrisch aangedreven producten het
respecteren van een paar fundamentele veiligheidsvoorschriften met zich meebrengt zoals:
• Dit toestel kan niet worden gebruikt door personen (inclusief kinderen) met verminderde
mentale of fysieke capaciteiten, met een gebrek aan ervaring of kennis, behalve in de
aanwezigheid van een verantwoordelijke persoon die hen kan begeleiden en hen de
nodige instructies kan geven voor het gebruik van het toestel. Zorg ervoor dat kinderen niet
met het toestel spelen.
• Reiniging of onderhoud van het toestel is verboden indien het toestel niet eerst werd
losgekoppeld van het elektriciteitsnet door het plaatsen van de hoofdschakelaar van de
installatie op positie "off". Indien het reinigen niet wordt uitgevoerd zoals vermeld in de
handleiding, bestaat het gevaar van brand.
• Het is verboden aan de elektrische kabels die uit het apparaat komen te trekken, twisten
of beschadigen zelfs wanneer deze losgekoppeld is van het elektriciteitsnet.
• Het is verboden water direct op het apparaat te spuiten of gieten.
• Het is verboden scherpe voorwerpen in de afzuigroosters en ventilatieopeningen te
steken.
• Het is verboden om de filters te verwijderen om toegang te krijgen tot de binnenwanden
van het apparaat, zonder eerst de hoofdschakelaar van de installatie op "off" te zetten.
• Het is verboden voedsel te flamberen onder de dampkap. Bij het frituren van voedsel, blijf
dit voortdurend bewaken, omdat de olie vuur kan vatten.
• WAARSCHUWING: Toegankelijke onderdelen kunnen heet worden bij gebruik van
kookapparatuur.

1
2
Notes:
