Gardena Smart System User manual

Willkommen
Mein Garten
Wir beginnen mit der Einrichtung Ihres smart Gateway.
Sind Sie bereit?
Starten
2
DE
Herzlichen Glückwunsch!
Sie haben ein Produkt allerhöchster Qualität ausgewählt.
Falls Sie Fragen zur Installation oder Verwendung Ihres Produkts
haben, wenden Sie sich an unseren GARDENA Service unter
www.gardena.de/service
Lieferumfang: 1 x smart Gateway
1 x Netzteil
1 x LAN-Kabel
Inbetriebnahme
Das Gateway bietet Ihnen zwei Möglichkeiten sich mit dem
Internet zu verbinden. Das Verbinden mit dem LAN-Kabel oder
über WLAN.
1. Laden Sie die kostenlose GARDENA smart system-App
aus dem Apple App Store oder dem Google Play Store.
2. Befolgen Sie die Anweisungen in der App.

smart Gateway in Betrieb nehmen
Für die Installation des Gateways ist eine Internetverbindung
erforderlich. Das Gateway kann über LAN oder WLAN mit dem
Internet verbunden werden.

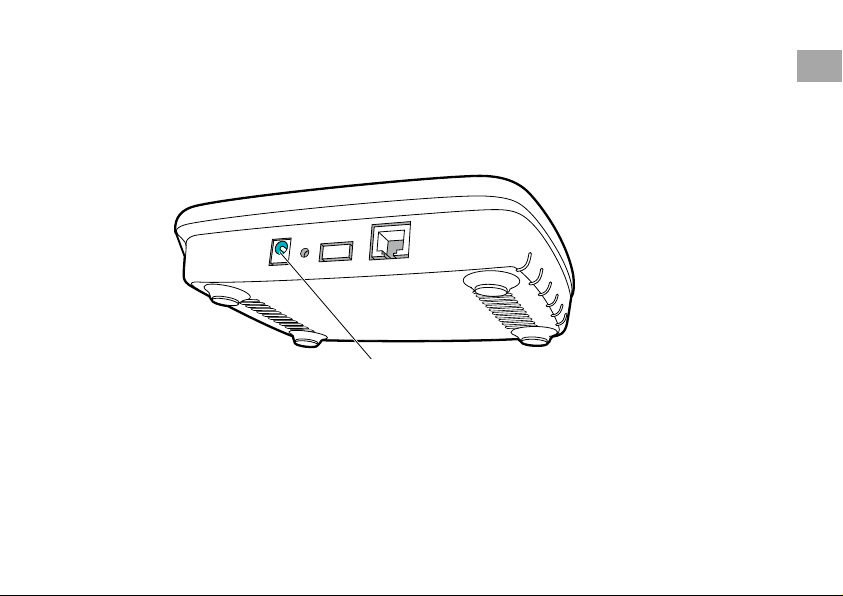

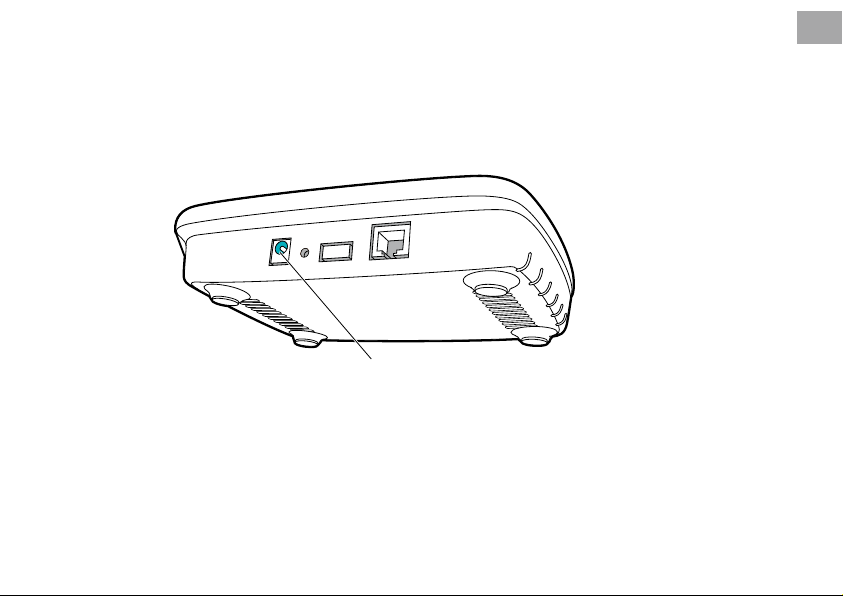

1. Stecken Sie das Steckernetzteil in eine Netzsteckdose.
2. Stecken Sie das Netzteilkabel in die Steckerbuchse 4des
Gateways.
3. Wählen Sie eine der beiden Optionen:
Mit LAN-Kabel verbinden/ Mit WLAN-Netzwerk verbinden.
4
3
DE

Mit LAN-Kabel verbinden (empfohlen)
1. Verbinden Sie das Gateway über das mitgelieferte LAN-Kabel mit Ihrem Router.
Die Software Ihres Gateways wird nun aktualisiert. Dieser Vorgang kann bis
zu 15 Minuten dauern (abhängig von der Internetverbindung). Sobald die Inter-

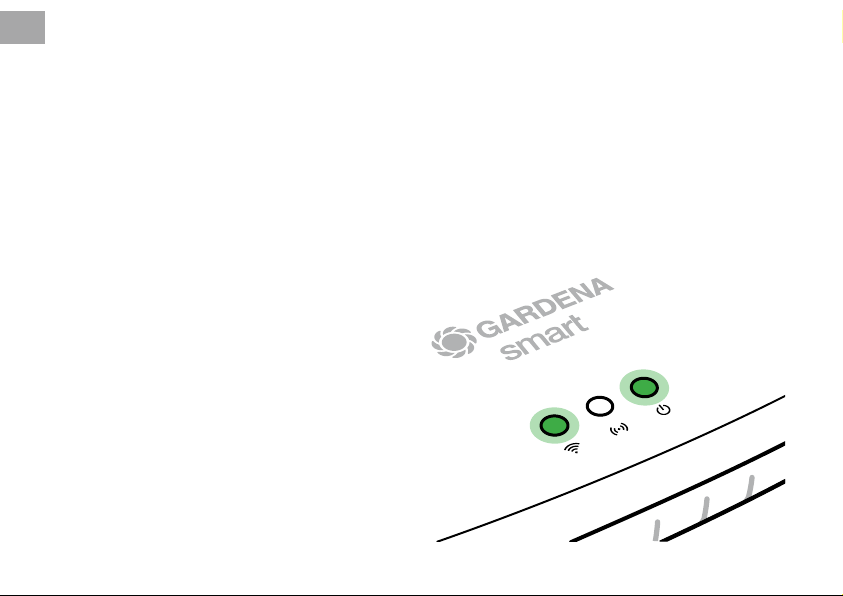

net-LED und die Power-LED dauerhaft grün leuchten, wurde das Gateway
erfolgreich aktualisiert. Nun kann das Gateway eingebundenwerden.
2. Laden Sie die GARDENA smart system App aus dem Apple App Store oder
dem Google Play Store.
3. Befolgen Sie die Anweisungen in der App.
4
DE

Mit WLAN-Netzwerk verbinden
Wenn das Gateway weder über ein LAN-Kabel mit dem Router verbunden, noch in
ein anderes WLAN-Netzwerk eingebunden wurde, stellt das Gateway automatisch
ca. 1 bis 2 Minuten nach dem Start ein Konfigurations-Netz bereit.
Das Konfigurations-Netz ist aktiviert, solange die Internet-LED dauerhaft
gelb leuchtet.
Das Konfigurations-Netz bleibt für 15 Minuten aktiv. Nach Ablauf der 15 Minuten
(oder falls das Gateway vorher bereits auf ein anderes, jetzt nicht mehr verfügbares
WLAN konfiguriert war), kann das Konfigurations-Netz durch kurzes Drücken der
Reset-Taste 7wieder aktiviert werden.
5
DE

WLAN-Netzwerk mit einem iOS-Gerät (iPhone, iPad) konfigurieren
Warten Sie bis die Internet-LED dauerhaft gelb leuchtet (das Konfigurations-Netz ist aktiviert).
1. Öffnen Sie die Apple Home App (diese befindet sich standardmäßig auf Ihrem mobilen iOS Gerät).
2. Wählen Sie „Gerät hinzufügen“.

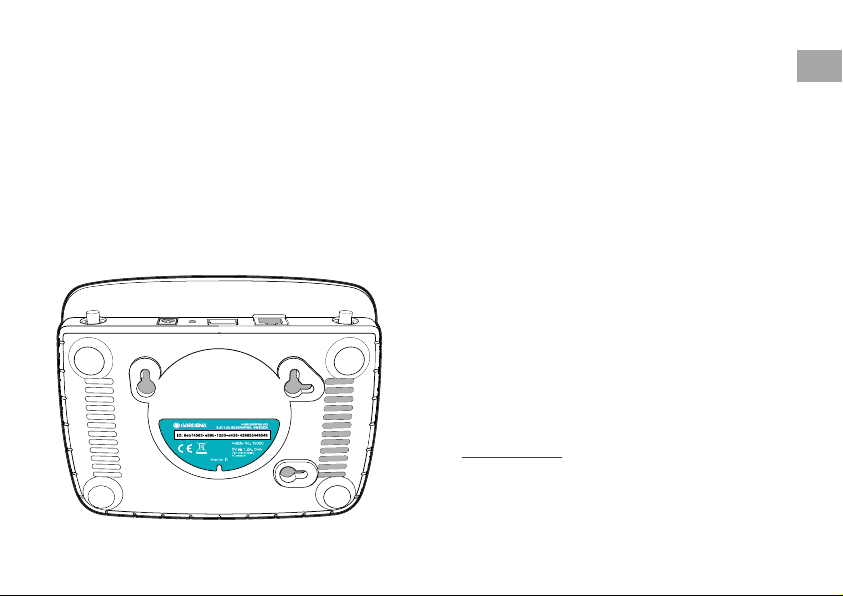

3. Scannen Sie das HomeKit-Etikett auf der Unterseite des Gateways.

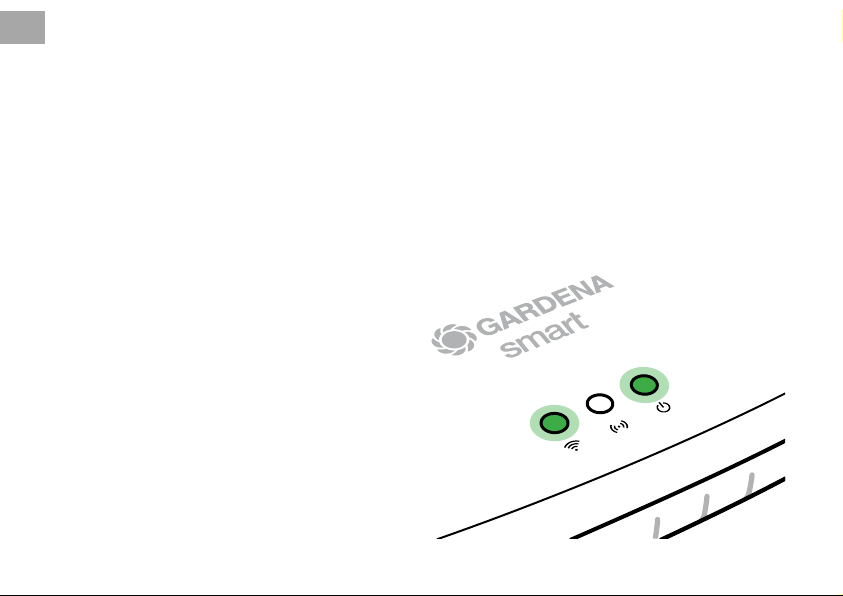

4. Warten Sie, bis die Internet-LED dauerhaft grün leuchtet.
Die Software Ihres Gateways wird nun aktualisiert. Dieser Vorgang kann bis zu 15 Minuten
dauern (abhängig von der Internetverbindung). Sobald die Internet-LED und
die Power-LED dauerhaft grün leuchten, wurde das Gateway
erfolgreich aktualisiert. Nun kann das Gateway einge-
bunden werden.
5. Laden Sie die GARDENA smart system App
aus dem Apple App Store.
6. Befolgen Sie die Anweisungen in der App.
6
DE

WLAN-Netzwerk mit einem anderen Gerät
konfigurieren
Warten Sie bis die Internet-LED dauerhaft gelb
leuchtet (das Konfigurations-Netz ist aktiviert).
Um eine Verbindung über WLAN herzustellen,
benötigen Sie ihre Gateway ID. Die Gateway ID ist
auf dem Aufkleber auf der Unterseite des Gate-
ways ablesbar. Darüber hinaus benötigen Sie das
Passwort für Ihr WLAN-Netzwerk.
1. Stellen Sie eine Verbindung mit dem
GARDENA Konfigurations-Netz her.
Hierfür gehen Sie mit Ihrem Smartphone,
Tablet oder Computer auf die WLAN-
Einstellungen.
Dort sollte jetzt das Gateway als verfügbares
WLAN-Netz angezeigt werden.
Der Netzwerk-Name beginnt mit
„GARDENA_config“.
2. Öffnen Sie die URL:
http://10.0.0.1
in ihrem bevorzugten Internet-Browser.
Sie befinden sich nun im Gateway Interface.
7
DE

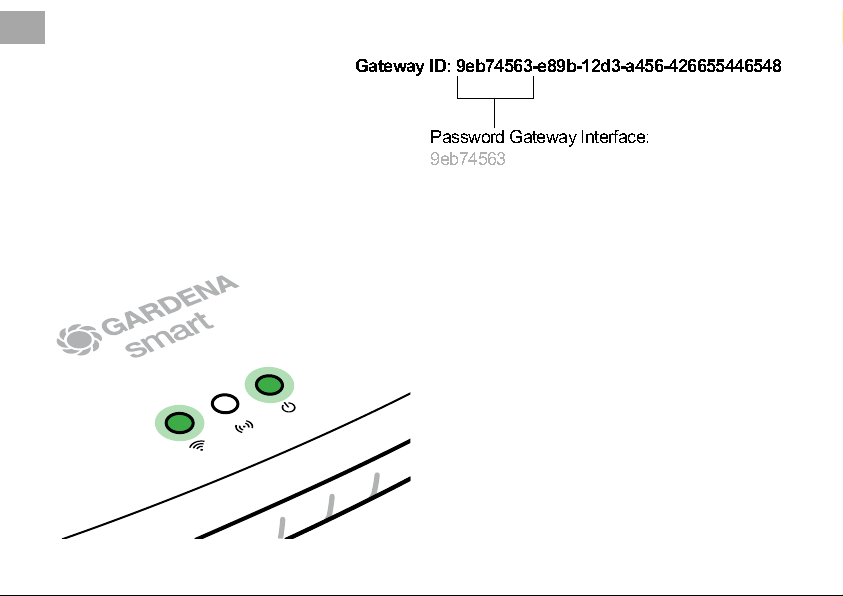

3. Melden Sie sich mit den ersten
acht Zeichen Ihrer Gateway ID
als Passwort an (siehe Grafik).
Die Gateway-ID befindet
sich auf der Unterseite des
Gateways.
4. Wählen Sie unter WLAN-Netzwerk
Ihr heimisches WLAN-Netz aus.
Darüber verbinden Sie das Gateway
mit dem Internet.
Name
GARDENA hotspot network:
GARDENA_config(9eb7)
Password
GARDENA hotspot network:
55446548
Password Gateway Interface:
9eb74563
Gateway ID: 9eb74563-e89b-12d3-a456-426655446548
5. Geben Sie das Passwort Ihres Netzes ein und
bestätigen Sie Ihre Einstellung. Warten Sie, bis
die Internet-LED dauerhaft grün leuchtet.
Die Software Ihres Gateways wird nun aktuali-
siert. Dieser Vorgang kann bis zu 15 Minuten
dauern (abhängig von der Internetverbindung).
Sobald die Internet-LED und die Power-LED
dauerhaft grün leuchten, wurde das Gateway
erfolgreich aktualisiert. Nun kann das Gateway
eingebunden werden.
6. Laden Sie die GARDENA smart system App
aus dem Google Play Store.
7. Befolgen Sie die Anweisungen in der App.
8
DE

Achtung: Da das GARDENA Konfigurations-Netz nicht über
einen eigenen Internetzugang verfügt, kann es vorkommen, dass
Ihr Gerät automatisch das GARDENA Konfigurations-Netz wieder
verlässt bzw. eine Fehlermeldung anzeigt. In diesem Fall müssen
Sie in den Einstellungen Ihres Gerätes zulassen, dass auch eine
Verbindung ohne Internet-Zugang aufrecht erhalten wird.
Beachten Sie, dass Ihr Browser Cookies und JavaScript aktiviert
haben muss, sonst kann die Seite nicht dargestellt werden. Die
Verbindung zum Gateway wird vom Internet Explorer nicht
unterstützt.
Open Source Software
Dieses Gerät enthält Open-Source-Software. GARDENA bietet
hiermit an, auf Anfrage eine Kopie des vollständigen entsprechen-
den Quellcodes für die in diesem Produkt verwendeten urheber-
rechtlich geschützten Open-Source-Softwarepakete zu liefern,
für die ein solches Angebot von den jeweiligen Lizenzen gefordert
wird. Dieses Angebot gilt bis zu drei Jahre nach dem Kauf des
Produkts für jeden, der diese Informationen erhält.
Um den Quellcode zu erhalten, schreiben Sie bitte auf Englisch,
Deutsch oder Französisch an:
smar[email protected]
9
DE

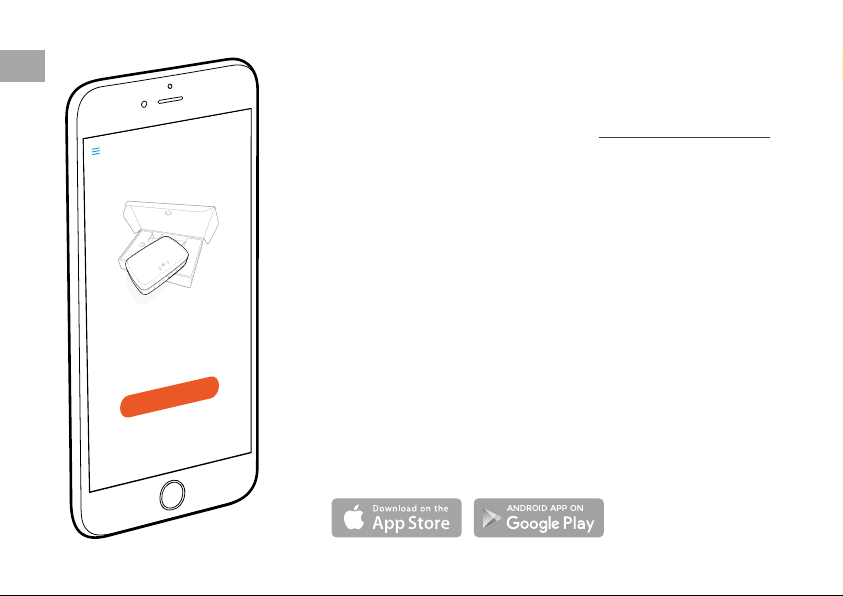

Welcome
My Garden
Let's start by setting up your smart Gateway.
Are you ready?
Start
EN
10
Congratulations!
You have chosen a top-quality product.
If you have any questions about installing or using your product,
please contact GARDENA Support on www.gardena.de/service
Included in delivery: 1 x smart Gateway
1 x power supply unit
1 x LAN cable
Getting started
The Gateway has two options for connecting to the Internet;
using the LAN cable or via Wi-Fi.
1. Download the free GARDENA smart system app from
the Apple App Store or the Google Play Store.
2. Follow the instructions in the App.

To commission the smart Gateways
An Internet connection is required for installation of the Gateway.
The Gateway can be connected to the Internet via ethernet or
Wi-Fi.

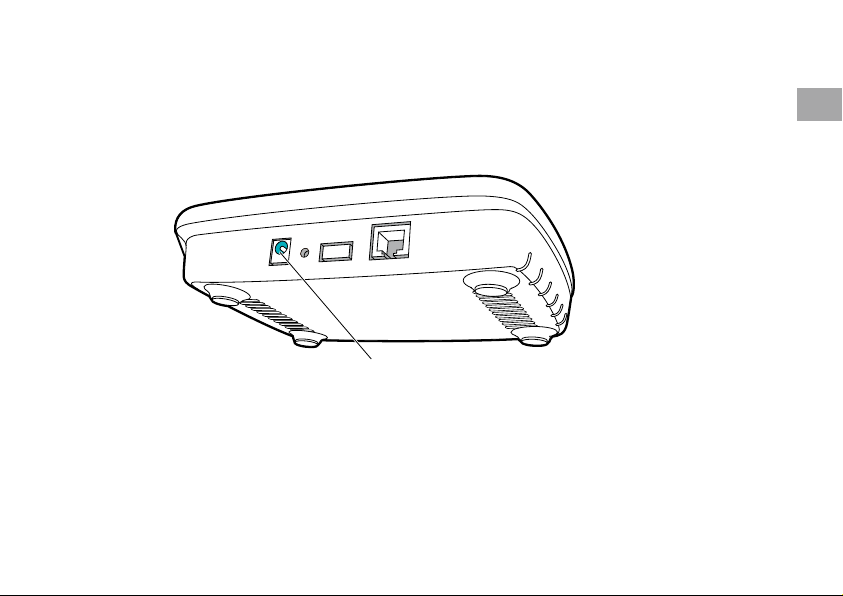

1. Connect the power supply unit to a mains socket.
2. Connect the power supply cable to the plug socket 4of
the Gateway.
3. Select one of the following options:
To connect via ethernet cable/To connect to a Wi-Fi network
4
EN
11

To connect via ethernet cable (recommended)
1. Connect the Gateway with the provided network cable to your router.
The software for your Gateway is now being updated. This process can take
up to 15 minutes (depending on your Internet connection).
Once the Internet-LED and the Power LED illuminate green permanently,
the Gateway is up to date. It can now be included in the App.
2. Download the GARDENA smart system app from the Apple App Store
or the Google Play Store.
3. Follow the instructions in the App.
EN
12

To connect to a Wi-Fi network
If the Gateway is neither connected to the router via a LAN cable nor integrated
into another Wi-Fi network, the Gateway automatically provides a configuration
network after approx. 1 to 2 minutes after startup.
The configuration network is activated as long as the Internet LED
permanently illuminates yellow.
The configuration network remains active for 15 minutes. After the 15 minutes
have elapsed (or if the Gateway was previously configured to another Wi-Fi network
that is no longer available), the configuration network can be reactivated by briefly
pushing the reset button 7.
EN
13

To configure the Wi-Fi network with an iOS device (iPhone, iPad)
Wait until the Internet LED illuminates yellow permanently (the configuration network is activated).
1. Open the Apple Home App (this is located by default on your mobile iOS device).
2. Select “Add accessory”.
3. Scan the HomeKit label on the bottom side of the Gateway.
4. Wait until the Internet LED illuminates green permanently.
The software for your Gateway is now being updated.This process can take up to 15 minutes
(depending on your Internet connection). Once the Internet LED and the Power LED illuminate
green permanently, your Gateway is up to date. It can now be included in the App.
5. Download the GARDENA smart system app
from the Apple App Store.
6. Follow the instructions in the App.
EN
14

To configure the Wi-Fi network with another
device
Wait until the Internet LED illuminates yellow per-
manently (the configuration network is activated).
To establish a connection via Wi-Fi, you need your
Gateway ID. The Gateway ID can be read on the
sticker on the underside of the Gateway. You will
also need the password for your Wi-Fi network.
1. Connect to the GARDENA configuration
network. To do this, go to the Wi-Fi settings
on your smartphone, tablet, or computer.
The Gateway should now be displayed there
as an available Wi-Fi network.
The network name starts with
“GARDENA_config”.
2. Open the URL:
http://10.0.0.1
in your preferred Internet browser.
You should now see the Gateway Interface.
EN
15

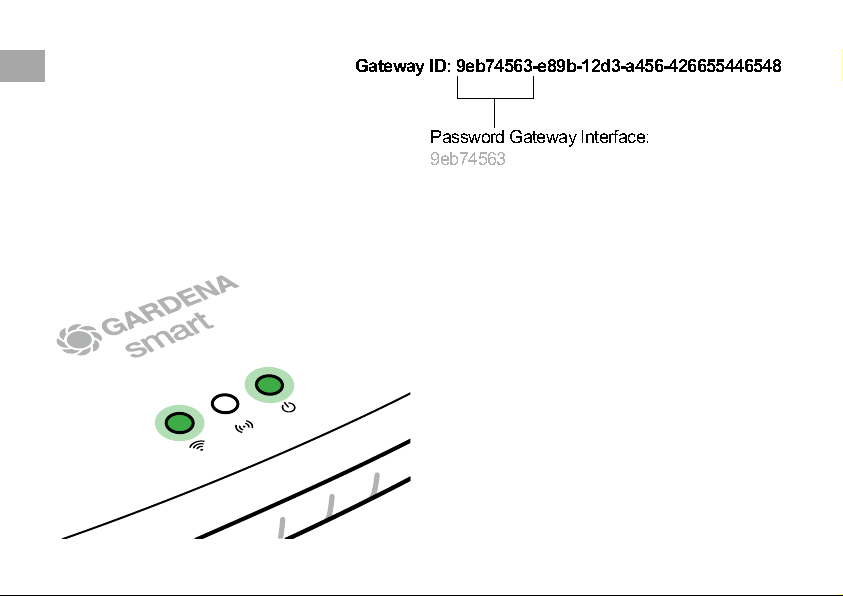

3. Login using the first eight digits of
your Gateway ID as the password
(see graphic).
The Gateway ID is located on the
bottom side of the Gateway.
4. Select your home Wi-Fi network
under Wi-Fi Network.
Then your Gateway is connected
with the Internet.
Name
GARDENA hotspot network:
GARDENA_config(9eb7)
Password
GARDENA hotspot network:
55446548
Password Gateway Interface:
9eb74563
Gateway ID: 9eb74563-e89b-12d3-a456-426655446548
5. Enter your network password and confirm your
settings. Wait until the Internet LED illuminates
green permanently.
The software for your Gateway is now being
updated.This process can take up to
15 minutes (depending on your Internet
connection).
Once the Internet LED and the Power LED
illuminate green permanently, your Gateway is
up to date. It can now be included in the App.
6. Download the GARDENA smart system App
from the Google Play Store.
7. Follow the instructions in the App.
EN
16

Note: Because the GARDENA configuration network does not
have its own Internet access, your device may automatically leave
the GARDENA configuration network or may displays an error
message. In this case, you must allow a connection without Inter-
net access to be maintained in the settings of your device.
Also, make sure JavaScript is activated and browser cookies are
accepted, in order to display the page correctly. Connecting the
Gateway is not supported by Internet Explorer.
Open Source Software
This device contains open source software. GARDENA hereby
offers to deliver, upon request, a copy of the complete corre-
sponding source code for the copyrighted open source software
packages used in this product for which such offer is requested
by the respective licenses. This offer is valid up to three years
after product purchase to anyone in receipt of this information.
To obtain the source code, please write in English, German or
French to:
smar[email protected]
EN
17

Bienvenue
Mon Jardin
Commençons par congurer votre smart Gateway.
Êtes-vous prêt?
Démarrer
FR
18
Félicitations !
Vous avez choisi un produit de qualité optimale.
Si vous avez des questions relatives à l’installation ou
l’utilisation de votre produit, veuillez contacter
l’assistance GARDENA à l’adresse
www.gardena.de/service
Inclus : 1 smart Gateway
1 bloc d’alimentation
1 câble LAN
Démarrage
Le Gateway dispose de deux options pour la connexion Internet :
câble LAN ou Wi-Fi.
1. Téléchargez gratuitement l’application GARDENA smart
system à partir de l’Apple App Store ou du Google Play Store.
2. Suivez les instructions de l’application.

Mettre le smart Gateway en marche
Pour l’installation du Gateway, une connexion Internet est
nécessaire. Le Gateway peut être connecté à Internet par LAN
ou WLAN.
1. Branchez le bloc d’alimentation dans une prise de courant.
2. Branchez le câble du bloc d’alimentation dans la douille
enfichable 4du Gateway.
3. Sélectionnez l’une de ces deux options :
Connecter avec un câble LAN/Connecter avec un réseau
WLAN.
4
FR
19

Connecter avec un câble LAN (recommandé)
1. Connectez le Gateway à votre routeur à l’aide du câble LAN fourni.
Le logiciel de votre Gateway est en cours de mise à jour. Cette procédure
peut prendre jusqu’à 15 minutes (en fonction de la connexion Internet).
Le Gateway a été mis à jour avec succès lorsque les voyants de l’Internet-LED
et du Power-LED deviennent verts de manière continue. Le Gateway peut
être maintenant intégrée.
2. Téléchargez l’application GARDENA smart system à partir de
l’Apple App Store ou du Google Play Store.
3. Suivez les instructions de l’application.
FR
20
