Gardol GAT-E20Li User manual

GAT-E20Li Kit
Art.-Nr.: 34.111.96 I.-Nr.: 11015
7
DE Originalbetriebsanleitung
Akku-Rasentrimmer
GB Original operating instructions
Cordless grass trimmer
FR Instructions d’origine
Coupe-bordure a accumulateur
IT Istruzioni per l’uso originali
Trimmer a batteria
ES Manual de instrucciones original
Recortadora de césped de batería
NL Originele handleiding
Accugazontrimmer
PL Instrukcjąoryginalną
Akumulatorowa podkaszarka do
trawy
CZ Originální návod k obsluze
Akumulátorová strunová sekačka
SK Originálny návod na obsluhu
Akumulátorová strunová kosačka
HU Eredeti használati utasítás
Akku- pázsittrimmer
SI Originalna navodila za uporabo
Baterijska kosilnica za travo
HR Originalne upute za uporabu
Akumulatorski trimer za travnjak
BG Оригинално упътване за употреба
Акумулаторна косачка за
подрязванене на трева
BA Originalne upute za uporabu
Akumulatorski trimer za travnjak
RS Originalna uputstva za upotrebu
Akumulatorski trimer za travnjak
TR Orijinal Kullanma Talimatı
Şarjlımisinalıçim biçme makinası
RU Оригинальное руководство по
эксплуатации
Аккумуляторный газонный
триммер
DK Original betjeningsvejledning
Batteridreven græstrimmer
NO Original-driftsveiledning
Batteridrevet kantklipper
IS Upprunalegar
notandaleiðbeiningar
Hleðslu-sláttuorf
SE Original-bruksanvisning
Batteridriven grästrimmer
FI Alkuperäiskäyttöohje
Akkukäyttöinen ruohotrimmari
EE Originaalkasutusjuhend
Akumurutrimmer
LV Oriģinālālietošanas instrukcija
Akumulatora zālāja trimmeris
LT Originali naudojimo instrukcija
Akumuliatorinėvejapjovė
Anl_GAT_E_20_Li_SPK7.indb 1Anl_GAT_E_20_Li_SPK7.indb 1 08.10.2015 15:37:0508.10.2015 15:37:05

- 2 -
1
2
4
6
9
2
1
7
11 10
11
3
13
8
5
1 2
9
6
8
7
4 12
Anl_GAT_E_20_Li_SPK7.indb 2Anl_GAT_E_20_Li_SPK7.indb 2 08.10.2015 15:37:0608.10.2015 15:37:06

- 3 -
3 4
5 6
7 8
6 8
4
I
6
5
II
12
3
Anl_GAT_E_20_Li_SPK7.indb 3Anl_GAT_E_20_Li_SPK7.indb 3 08.10.2015 15:37:0608.10.2015 15:37:06

- 4 -
9 10
K
11 12a
12b 13
13
10
11
BA
Anl_GAT_E_20_Li_SPK7.indb 4Anl_GAT_E_20_Li_SPK7.indb 4 08.10.2015 15:37:1008.10.2015 15:37:10

- 5 -
14 15
16 17
18 19
9
9
Anl_GAT_E_20_Li_SPK7.indb 5Anl_GAT_E_20_Li_SPK7.indb 5 08.10.2015 15:37:1408.10.2015 15:37:14

- 6 -
20
1234
56
Anl_GAT_E_20_Li_SPK7.indb 6Anl_GAT_E_20_Li_SPK7.indb 6 08.10.2015 15:37:1608.10.2015 15:37:16

DE
- 7 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Störungen
10. Anzeige Ladegerät
Anl_GAT_E_20_Li_SPK7.indb 7Anl_GAT_E_20_Li_SPK7.indb 7 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 8 -
Gefahr - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten
beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini-
gung und Wartung darf nicht von Kindern durchgeführt werden. Das
Gerät darf nicht von Personen mit verminderten physischen, senso-
rischen oder geistigen Fähigkeiten oder Personen mit unzureichen-
dem Wissen oder Erfahrung benutzt werden, außer sie werden von
einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.
Anl_GAT_E_20_Li_SPK7.indb 8Anl_GAT_E_20_Li_SPK7.indb 8 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 9 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.

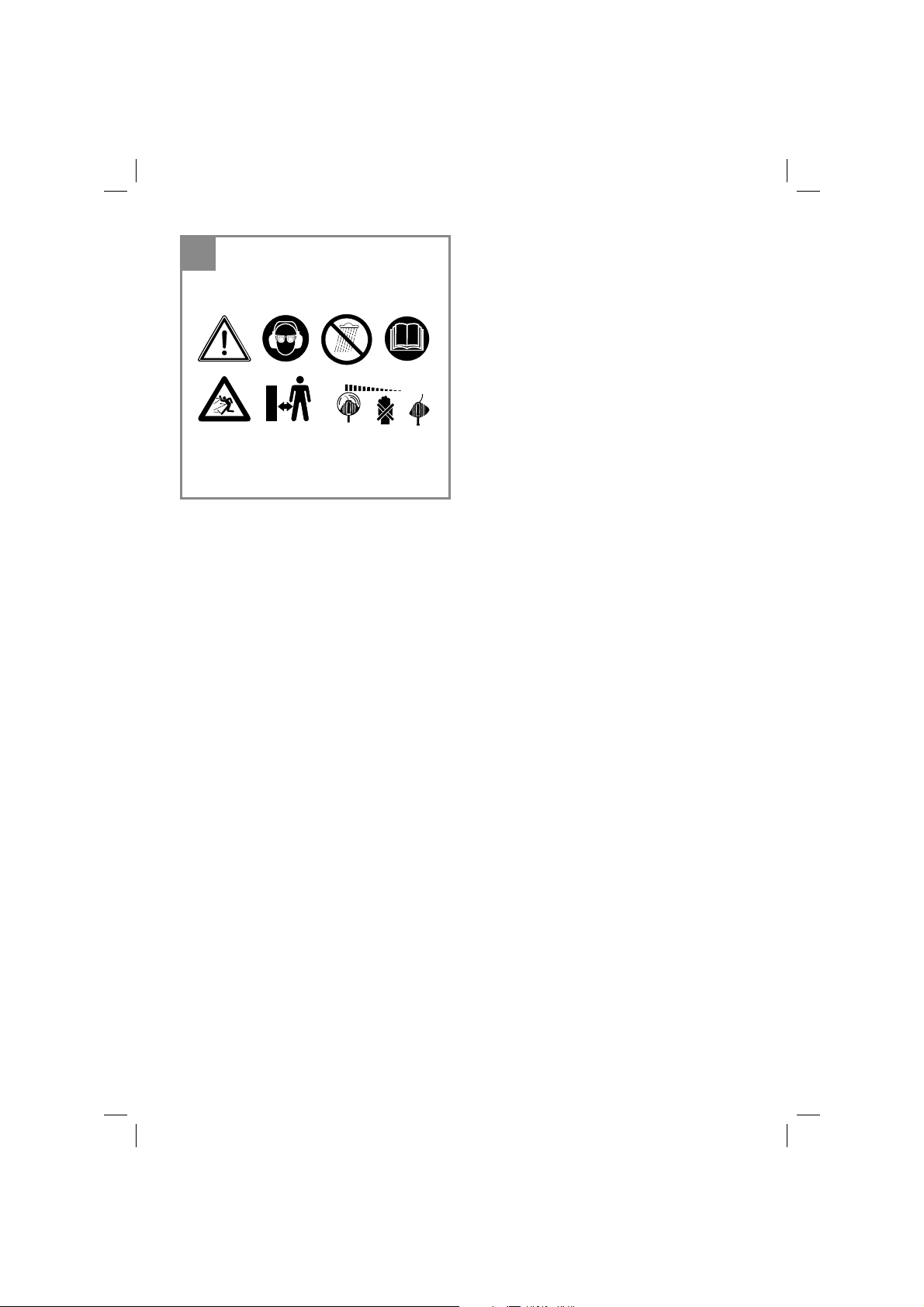

Erklärung des Hinweisschildes auf dem Ge-
rät (siehe Bild 20)
1: Warnung!
2: Augen- und Gehörschutz tragen!
3: Vor Feuchtigkeit schützen!
4: Vor Inbetriebnahme lesen Sie die Gebrauchs-
anweisung!
5: Dritte aus dem Gefahrenbereich fernhalten!
6: Werkzeug läuft nach!
2. Gerätebeschreibung und
Lieferumfang

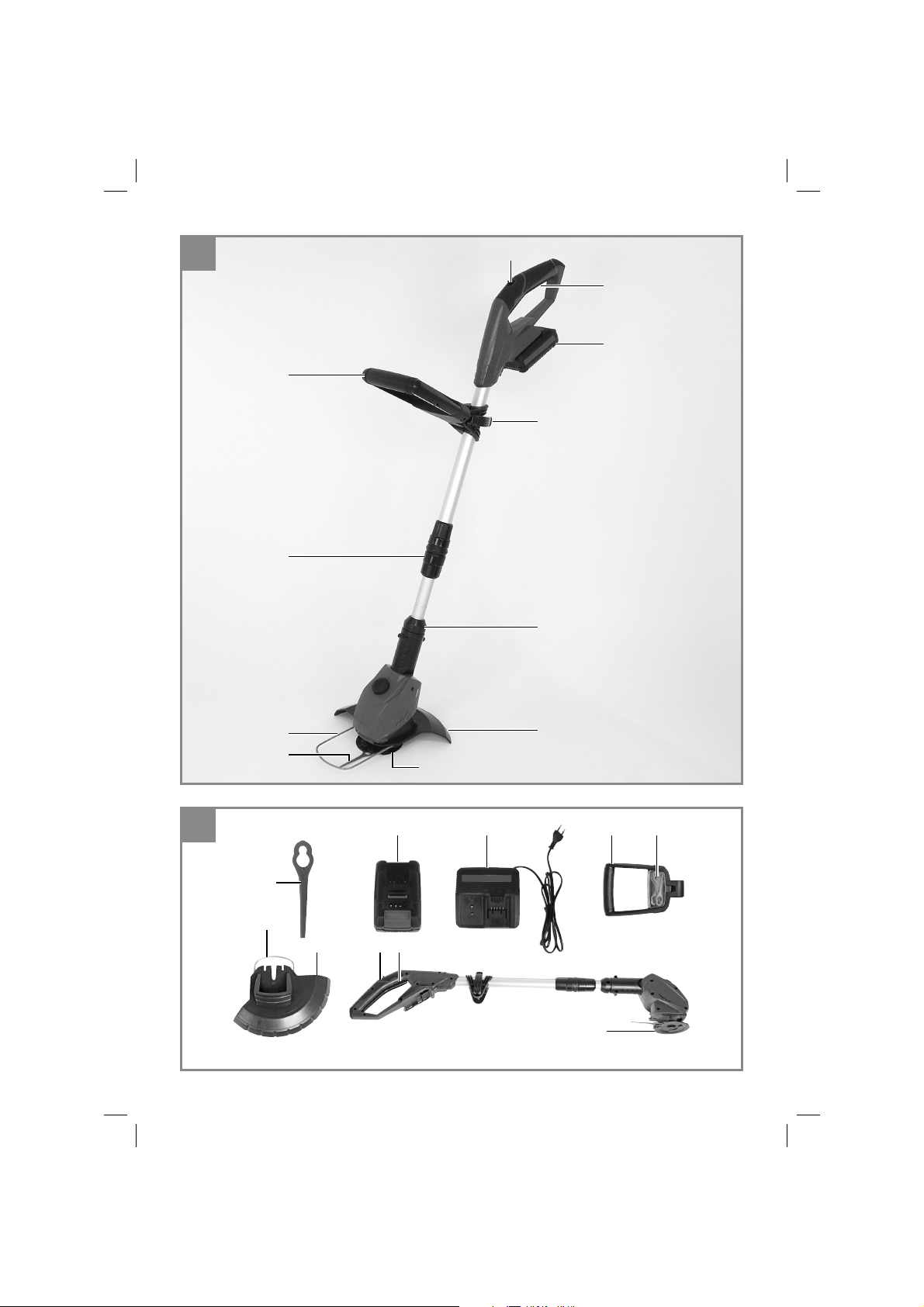

2.1 Gerätebeschreibung (Bild 1/2)
1 Einschaltsperre
2 Ein-/ Ausschalter
3 Befestigungsverschluss zum Drehen des
Handgriffs
4 Zusatzhandgriff
5 Höhenverstellung (Überwurfmutter)
6 Kantenführung
7 Messerkopf
8 Schutzhaube
9 Messer
10 Ladegerät
11 Akku
12 Fach für Ersatzmesser
13 Arretierung für drehbaren Motorkopf
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Trimmer
• Schutzhaube
• Akku
• Ladegerät
• Zusatzhandgriff mit Ersatzmessern
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Das Gerät ist zum Schneiden von Rasen, kleinen
Grasflächen im privaten Haus- und Hobbygarten
bestimmt.
Als Geräte für den privaten Haus- und Hobbygar-
ten werden solche angesehen, die nicht in öffent-
lichen Anlagen, Parks, Sportstätten, an Straßen
und in der Land- und Forstwirtschaft eingesetzt
Anl_GAT_E_20_Li_SPK7.indb 9Anl_GAT_E_20_Li_SPK7.indb 9 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 10 -
werden. Die Einhaltung der vom Hersteller beige-
fügten Gebrauchsanweisung ist Voraussetzung
für den ordnungsgemäßen Gebrauch des Gerä-
tes.
Achtung! Wegen Gefahr von Personen und
Sachschaden darf das Gerät nicht zum Zer-
kleinern im Sinn von Kompostieren verwen-
det werden.
Das Gerät darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausge-
hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet-
zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Drehzahl n0........................................8.500 min-1
Schnittkreis ............................................Ø 24 cm
max. Laufzeit ....................................... ca. 40 min
Schutzklasse .....................................................III
Schalleistungspegel LWA ..........................88,3 dB
Schalldruckpegel LpA ...............................68,3 dB
Unsicherheit K ..............................................3 dB
Wechselakku ....................20 V d. c. / 1.500 mAh
Vibration ..................................................5,8 m/s2
Unsicherheit K ........................................2,3 m/s2
Gewicht ......................................................2,2 kg
Schalldruckpegel
am Ohr des Bedieners.......................... 78 dB (A)
Unsicherheit K ..............................................3 dB
Power-X-Change
20 V, 1,5 Ah ...................................5 Li-Ion Zellen
20 V, 3,0 Ah .................................10 Li-Ion Zellen
20 V, 4,0 Ah .................................10 Li-Ion Zellen
Die Li-Ion Akkus der Power-X-Change Serie
dürfen nur mit dem Power-X-Charger geladen
werden.
Ladegerät
Netzspannung ..................200-250 V ~ 50-60 Hz
Ausgang
Nennspannung .....................................21 V d. c.
Nennstrom ........................................... 3.000 mA
Das Geräusch der Maschine kann 85 dB(A) über-
schreiten. In diesem Fall sind Schallschutzmaß-
nahmen für den Bedienenden erforderlich. Das
Geräusch wurde nach EN ISO 11201:2010 und
EN ISO 3744:2010 gemessen. Der Wert der am
Griffausgesendeten Schwingungen wurde nach
EN 28662-1:1992 ermittelt.
Achtung!
Der Schwingungswert wird sich aufgrund des
Einsatzbereiches des Elektrowerkzeuges ändern
und kann in Ausnahmefällen über dem angege-
benen Wert liegen.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
Anl_GAT_E_20_Li_SPK7.indb 10Anl_GAT_E_20_Li_SPK7.indb 10 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 11 -
5. Vor Inbetriebnahme
5.1 Montage der Schutzhaube (Bild 3-4)
Achten Sie bei der Montage der Schutzhaube
(Bild 1/Pos. 8) darauf, dass sich die Kantenfüh-
rung (Bild 1/Pos. 6) in einer Position befindet in
der der Messerkopf (Bild 1/Pos. 7) die Montage
nicht behindert. Schieben Sie die Schutzhaube
(Bild 1/Pos. 8) wie in Bild 3 gezeigt in Pfeilrichtung
auf das Motorgehäuse. Achten Sie auf korrek-
tes Einrasten! Vergewissern Sie sich, dass die
Schutzhaube wie in Bild 4 montiert ist.
5.2 Höhenverstellung (Abb. 5)
Lösen Sie die Überwurfmutter (Abb. 5/Pos 5) bis
sich der Holm des Rasentrimmers frei zusammen
und auseinander bewegen lässt. Stellen Sie nun
die gewünschte Arbeitshöhe ein (Abb. 6), und
fixieren den Holm in dieser Position indem Sie die
Überwurfmutter wieder festschrauben.
5.3. Montage des Zusatzhandgriffes (Bild 7)
Montieren Sie den Zusatzhandgriffauf die vor-
gesehene Befestigung unter Beachtung der Ver-
zahnung (Bild 7/Pos. I & II). Im Anschluss daran
befestigen Sie den Zusatzhandgriffmit Hilfe der
mitgelieferten Schraube und des Stellverschlus-
ses. Achten Sie darauf, dass das Fach für die Er-
satzmesser zum Geräteoberteil ausgerichtet ist.
5.4 Verstellung des Zusatzhandgriffes
(Abb. 8)
Lösen Sie den Befestigungsverschluß (Bild 8/
Pos 3) des Zusatzhandgriffes soweit, dass dieser
sich ohne großen Widerstand nach vorne und
hinten bewegen lässt. Stellen Sie die gewünschte
Position ein und schrauben Sie den Befestigungs-
verschluß wieder fest.
5.5 Neigungswinkelverstellung des Füh-
rungsholmes (Abb. 9)
Drücken Sie den Knopf für die Neigungswinkel-
verstellung (Abb. 9/Pos K). Nun können Sie den
Holm auf den gewünschten Neigungswinkel ein-
stellen. Um den Neigungswinkel zu fixieren, las-
sen Sie den Knopf los und den Holm einrasten. 3
Rastungen sind möglich.
5.6. Montage des Akkus (Bild 10/11)
Drücken Sie wie in Bild 10 zu sehen die Rasttaste
des Akkus und schieben Sie den Akku in die da-
für vorgesehene Akkuaufnahme. Sobald der Akku
in einer Position wie in Bild 11 zu sehen ist, auf
Einrasten der Rasttaste achten! Der Ausbau des
Akkus erfolgt in umgekehrter Reihenfolge!
5.7 Laden des Akkus (Abb. 12a)
1. Akku-Pack aus dem Gerät nehmen. Dazu die
Rasttaste drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (10)
in die Steckdose. Die grüne LED beginnt zu
blinken.
3. Stecken Sie den Akku (11) auf das Ladegerät
(10).
4. Unter Punkt „Anzeige Ladegerät“ finden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.
Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,
• ob an der Steckdose die Netzspannung vor-
handen ist
• ob ein einwandfreier Kontakt an den Lade-
kontakten vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät
• und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des
Akku-Packs sollten Sie für eine rechtzeitige Wie-
deraufladung des Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Rasentrimmers nachlässt.
Entladen Sie den Akku-Pack nie vollständig. Dies
führt zu einem Defekt des Akku-Packs!
5.8 Akku-Kapazitätsanzeige (Bild 12b)
Drücken Sie auf den Schalter für Akku-Kapazi-
tätsanzeige (Bild 12b/Pos. A). Die Akku-Kapazi-
tätsanzeige (Bild 12b/Pos. B) signalisiert ihnen
den Ladezustand des Akkus anhand von 3 LEDs.
Anl_GAT_E_20_Li_SPK7.indb 11Anl_GAT_E_20_Li_SPK7.indb 11 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 12 -
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LEDs blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge-
laden werden!
6. Bedienung
Um die höchste Leistung von Ihrem Rasentrim-
mer zu erhalten, sollten Sie bitte den folgenden
Anweisungen folgen:
• Verwenden Sie den Rasentrimmer nicht ohne
Schutzvorrichtung.
• Mähen Sie nicht, wenn das Gras nass ist. Die
besten Ergebnisse erzielen Sie bei trocke-
nem Gras.
• Um Ihren Rasentrimmer einzuschalten drü-
cken Sie die Einschaltsperre (Abb. 2 / Pos. 1)
und den Ein-/Ausschalter (Abb. 2 / Pos. 2).
• Um Ihren Rasentrimmer auszuschalten las-
sen Sie den Ein-/Ausschalter (Abb. 2 / Pos. 2)
wieder los.
• Den Rasentrimmer nur dann an das Gras an-
nähern, wenn der Schalter gedrückt ist, d.h.
wenn der Rasentrimmer in Betrieb ist.
• Um richtig zu schneiden, das Gerät seitlich
schwenken und Vorwärtsgehen. Halten Sie
den Rasentrimmer dabei um ca. 30° geneigt
(siehe Abb. 17 und 18).
• Bei langem Gras muss das Gras, von der
Spitze aus, stufenweise kürzer geschnitten
werden (siehe Abb. 19).
• Nutzen Sie die Schutzhaube aus, um einen
unnötigen Verschleiß zu vermeiden
• Halten Sie den Rasentrimmer fern von harten
Gegenständen, um einen unnötigen Ver-
schleiß zu vermeiden.
Verwendung des Rasentrimmers als Kanten-
schneider
Um die Kanten von Rasen und Beeten zu schnei-
den, kann der Rasentrimmer auf folgende Weise
umfunktioniert werden:
• Akku entfernen
• Ziehen Sie die Arretierung für den drehbaren
Motorkopf wie in Bild 13 gezeigt in Pfeilrich-
tung.
• Drehen Sie den Motorkopf in die gewünschte
Richtung um 90° bis dieser einrastet (Bild 14).
• Auf diese Weise hat man den Rasentrimmer
zu einem Kantenschneider umfunktioniert,
mit dem man Vertikalschnitte des Rasens
ausführen kann.
• Um das Gerät wieder umzubauen gehen Sie
in umgekehrter Reihenfolge vor.
7. Reinigung, Wartung und
Ersatzteilbestellung
Vor dem Abstellen und Reinigen den Rasentrim-
mer ausschalten, den Akku abziehen.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
• Ablagerungen an der Schutzabdeckung mit
einer Bürste entfernen.
7.2 Austausch des Messers (Abb. 15-16)
ACHTUNG! Vor Austausch unbedingt Akku
entfernen!
• Zum Entfernen des Messers das Messer
nach innen schieben und über die größere
Öffnung entfernen wie in Bild 15 gezeigt.
• Der Einbau des neuen Messers erfolgt in
umgekehrter Reihenfolge. Auf korrektes Ein-
rasten achten wie in Bild 16 gezeigt.
Anl_GAT_E_20_Li_SPK7.indb 12Anl_GAT_E_20_Li_SPK7.indb 12 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 13 -
7.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Störungen
Gerät läuft nicht:
Überprüfen Sie, ob der Akku geladen ist und ob
das Ladegerät funktioniert. Falls das Gerät trotz
vorhandener Spannung nicht funktioniert, senden
Sie es bitte an die angegebene Kundendienstad-
resse.
Anl_GAT_E_20_Li_SPK7.indb 13Anl_GAT_E_20_Li_SPK7.indb 13 08.10.2015 15:37:1708.10.2015 15:37:17

DE
- 14 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit.
(Ladedauer 1,5 Ah Akku: 30 min)
(Ladedauer 3,0 Ah Akku: 60 min)
(Ladedauer 4,0 Ah Akku: 80 min)
Danach wird auf eine Schonladung umgeschaltet bis zur
vollständigen Ladung.
(Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min)
(Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min)
(Ladedauer insgesamt 4,0 Ah Akku: ca. 100 min)
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr als 1h. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung
eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung)
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_GAT_E_20_Li_SPK7.indb 14Anl_GAT_E_20_Li_SPK7.indb 14 08.10.2015 15:37:1808.10.2015 15:37:18

DE
- 15 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil-
funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.
Anl_GAT_E_20_Li_SPK7.indb 15Anl_GAT_E_20_Li_SPK7.indb 15 08.10.2015 15:37:1808.10.2015 15:37:18

DE
- 16 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Messerkopf, Akku
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_GAT_E_20_Li_SPK7.indb 16Anl_GAT_E_20_Li_SPK7.indb 16 08.10.2015 15:37:1808.10.2015 15:37:18

DE
- 17 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät
erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz-
lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge-
währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 7 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_GAT_E_20_Li_SPK7.indb 17Anl_GAT_E_20_Li_SPK7.indb 17 08.10.2015 15:37:1808.10.2015 15:37:18

GB
- 18 -
Table of contents
1. Safety information
2. Layout and items supplied
3. Intended use
4. Technical data
5. Before putting into operation
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Faults
10. Charger indicator
Anl_GAT_E_20_Li_SPK7.indb 18Anl_GAT_E_20_Li_SPK7.indb 18 08.10.2015 15:37:1808.10.2015 15:37:18

GB
- 19 -
Danger! - Read the operating instructions to reduce the risk of inquiry
This equipment is not allowed to be used by children. Children should
be supervised so that they do not play with the equipment. Children
are not allowed to carry out the cleaning or maintenance.This equip-
ment is not allowed to be used by people with limited physical, sen-
sory or mental capacities or by those with insufficient knowledge or
experience unless they are supervised or instructed by a person who
is responsible for them.
Anl_GAT_E_20_Li_SPK7.indb 19Anl_GAT_E_20_Li_SPK7.indb 19 08.10.2015 15:37:1808.10.2015 15:37:18

GB
- 20 -
Danger!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete original operating in-
structions and safety information with due care.
Keep these operating instructions in a safe place
so that the information is available at all times. If
you give the equipment to any other person, hand
over these original operating instructions and the
safety information as well.We cannot accept any
liability for damage or accidents which arise due
to failure to follow these instructions and the safe-
ty information.
1. Safety information
For the relevant safety information please refer to
the booklet included in delivery.
Danger!
Read all the safety information and instruc-
tions. Any errors made in following the safety
information and instructions set out below may re-
sult in an electric shock, fire and/or serious injury.
Keep all the safety information and instruc-
tions in a safe place for future use.
Explanation of the warning signs on the
equipment (see Fig. 20)
1: Warning!
2: Wear goggles and ear muffs!
3: Protect from moisture!
4: Read the instruction manual before starting!
5: Keep other people out of the danger area!
6: The equipment continues to rotate!
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1 Safety lock-off
2 On/Offswitch
3 Catch for turning the handle
4 Additional handle
5 Height adjustment (union nut)
6 Edge guide
7 Blade head
8 Safety hood
9 Blade
10 Charging unit
11 Battery
12 Compartment for spare blades
13 Lock for rotatable motor head
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Trimmer
• Guard hood
• Battery
• Charging unit
• Additional handle with spare blades
• Original operating instructions
• Safety information
3. Intended use
The equipment is designed for cutting lawns and
small areas of grass in private and hobby gar-
dens.
Equipment designed for use in private and hobby
gardens is regarded as unsuitable for use in pub-
lic facilities, parks and sports centers, along road-
ways, or in agriculture and forestry.The operating
instructions as supplied by the manufacturer must
be kept and referred to in order to ensure that the
equipment is properly used and maintained.
Important. This equipment must not be used
for composting purposes (shredding) as this
could result in injury or damage to property.
The equipment may be used only for the tasks it
is designed to handle. Any other use is deemed
Anl_GAT_E_20_Li_SPK7.indb 20Anl_GAT_E_20_Li_SPK7.indb 20 08.10.2015 15:37:1808.10.2015 15:37:18
