2 NMEA 2000 Network Updater Instructions
+-

NMEA 2000 Network Updater Instructions 3
About the NMEA 2000
Network Updater
Notice:
The NMEA 2000 Network Updater
is not water resistant. Use the device
only to update the network, do not
install it permanently on the boat.
The NMEA 2000 Network
Updater will only update devices
on the network that are not
equipped with a card reader.
The NMEA 2000 Network
Updater will only update
Garmin®devices.
Preparing a Memory Card
Tools required (not included):
Secure Digital (SD) memory
card, 512 MB or larger
PC with an SD card reader
and an Internet connection
•
•
•
•
1. Go to www.garmin.com
/support/software/marine
.html.
2. Download the latest Garmin
Marine Network update package.
3. Insert the memory card into the
card reader on your computer.
4. Follow the directions provided
on the Web site to transfer the
update les to the memory card.
5. Remove the memory card from
the card reader.
Connecting the NMEA 2000
Network Updater to Your
NMEA 2000 Network
Use the included NMEA 2000
T-connector to connect the
NMEA 2000 Network Updater
to your NMEA 2000 network

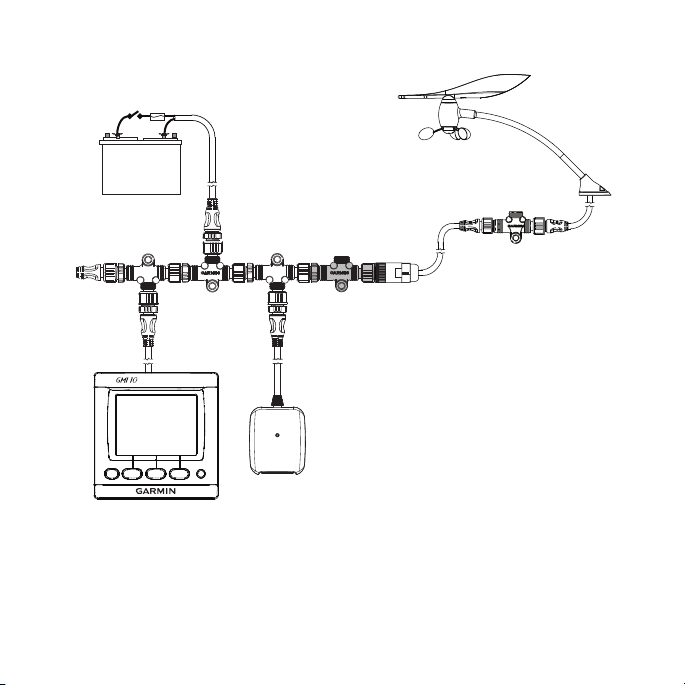

according to the sample diagram
on page 2.

4 NMEA 2000 Network Updater Instructions
Note: If you are unfamiliar
with NMEA 2000, read the
Technical Reference for Garmin®
NMEA 2000 Products, located at
www.garmin.com
/garmin/cms/us/onthewater
/nmea2000.
Update the Devices on Your
NMEA 2000 Network
Notice:
Do not remove the memory card or
turn off the NMEA 2000 network
while the update is in progress.
Interrupting the update could damage
connected devices.
1. Turn on the NMEA 2000
network.
2. Insert the prepared SD card
into the NMEA 2000 Network
Updater.
3. Observe the colored LED on the
NMEA 2000 Network Updater:
Blinking LED
Color
Description
Red Error, no card inserted,
or no update on card
Orange Update in progress
Green Completed successfully
Complete the Update Process
1. Turn off the NMEA 2000
network.
2. Disconnect the NMEA 2000
Network Updater and T-
connector from the NMEA 2000
network.
3. Turn on and test the NMEA 2000
network.

Instructions de NMEA 2000 Network Updater 5
A propos de NMEA 2000
®
Network Updater
RemaRque :
Le NMEA 2000 Network Updater
n'est pas étanche. Utilisez cet appareil
uniquement pour mettre à jour le
réseau. Ne l'installez pas de manière
permanente sur le bateau.
Le NMEA 2000 Network Updater
permet uniquement de mettre à jour
des appareils du réseau qui ne sont
pas équipés d'un lecteur de carte.
Le NMEA 2000 Network Updater
permet uniquement de mettre à jour
des appareils Garmin
®
.
Préparation d'une carte
mémoire
Outils requis (non fournis) :
Une carte mémoire SD (Secure
Digital) de 512 Mo minimum
Un PC avec lecteur de carte SD
et connexion Internet
•
•
•
•
1. Visitez le site www.garmin.com
/support/software/marine.html.
2. Téléchargez le dernier pack
de mise à jour Garmin Marine
Network.
3. Insérez la carte mémoire dans le
lecteur de carte de votre ordinateur.
4. Suivez les instructions données sur
le site Web pour transférer les
chiers de mise à jour sur la carte
mémoire.
5. Retirez la carte mémoire du lecteur
de carte.
Connexion du NMEA 2000
Network Updater à votre
réseau NMEA 2000
Utilisez le connecteur en T
NMEA 2000 fourni pour connecter
le NMEA 2000 Network Updater
à votre réseau NMEA 2000 en
suivant le schéma de la page 2.

6 Instructions de NMEA 2000 Network Updater
Remarque : si le NMEA 2000 ne
vous est pas familier, consultez
le Référentiel technique pour les
produits Garmin
®
NMEA 2000 à
l'adresse www.garmin.com/garmin
/cms/us/onthewater/nmea2000.
Mise à jour des appareils de
votre réseau NMEA 2000
RemaRque :
Ne retirez pas la carte mémoire et ne
désactivez pas le réseau NMEA 2000
pendant la mise à jour. L'interruption
de la mise à jour peut endommager les
appareils connectés.
1. Activez le réseau NMEA 2000.
2. Insérez la carte SD préparée dans
le NMEA 2000 Network Updater.
3. Observez le voyant de couleur sur
le NMEA 2000 Network Updater :
Couleur
du voyant
clignotant
Description
Rouge Erreur, aucune carte
insérée ou aucune mise
à jour sur la carte
Orange Mise à jour en cours
Vert Mise à jour réussie
Fin du processus de mise
à jour
1. Désactivez le réseau NMEA 2000.
2. Déconnectez le NMEA 2000
Network Updater et le connecteur
en T du réseau NMEA 2000.
3. Activez et testez le réseau
NMEA 2000.

Informazioni su NMEA 2000
®
Network Updater
avviso:
NMEA 2000 Network Updater non è
impermeabile. Utilizzare il dispositivo
soltanto per aggiornare la rete, non
installarlo sull'imbarcazione in modo
permanente.
NMEA 2000 Network Updater
aggiornerà soltanto i dispositivi
nella rete non dotati di lettore di
schede.
NMEA 2000 Network Updater è
in grado di aggiornare soltanto i
dispositivi Garmin
®
.
Preparazione di una scheda di
memoria
Strumenti necessari (non inclusi):
Scheda di memoria Secure
Digital (SD) da almeno
512 MB
PC dotato di lettore di schede
SD e connessione Internet
•
•
•
•
1. Visitare il sito Web www.garmin
.com/support/software/marine
.html.
2. Scaricare il pacchetto di
aggiornamenti Garmin Marine
Network più recente.
3. Inserire la scheda di memoria nel
lettore di schede del computer.
4. Attenersi alle istruzioni visualizzate
sul sito Web per trasferire i le
di aggiornamento nella scheda di
memoria.
5. Rimuovere la scheda di memoria
dal lettore di schede.
Collegamento di NMEA 2000
Network Updater alla rete
NMEA 2000
Utilizzare il connettore a T
in dotazione per collegare
NMEA 2000 Network Updater
alla rete NMEA 2000 come
indicato nello schema di esempio
a pagina 2.
Istruzioni su NMEA 2000 Network Updater 7

8 Istruzioni su NMEA 2000 Network Updater
Nota: se non si ha dimestichezza
con NMEA 2000, leggere il
Riferimento tecnico per i prodotti
Garmin
®
NMEA 2000 in
www.garmin.com/garmin/cms
/us/onthewater/nmea2000.
Aggiornamento dei dispositivi
che utilizzano la rete
NMEA 2000
avviso:
Non rimuovere la scheda di memoria
o disattivare la rete NMEA 2000
mentre l'aggiornamento è in corso.
L'interruzione di un aggiornamento
può causare danni ai dispositivi
collegati.
1. Attivare la rete NMEA 2000.
2. Inserire la scheda SD preparata in
NMEA 2000 Network Updater.
3. Osservare il LED colorato di
NMEA 2000 Network Updater:
Colore del LED
lampeggiante
Descrizione
Rosso Errore, nessuna
scheda inserita o
nessun aggiornamento
presente sulla scheda
Arancione Aggiornamento in corso
Verde Aggiornamento
completato
Completamento del processo
di aggiornamento
1. Disattivare la rete NMEA 2000.
2. Scollegare NMEA 2000 Network
Updater e il connettore a T dalla
rete NMEA 2000.
3. Attivare e vericare la rete
NMEA 2000.

Informationen zum NMEA 2000®
Network Updater
HiNweis:
Der NMEA 2000 Network Updater
ist nicht wasserbeständig. Verwenden
Sie das Gerät ausschließlich zum
Aktualisieren des Netzwerks, und
installieren Sie es nicht dauerhaft auf
dem Schiff.
Der NMEA 2000 Network Updater
aktualisiert nur die Geräte im
Netzwerk, die nicht über ein
Kartenlesegerät verfügen.
Mit dem NMEA 2000 Network
Updater können ausschließlich
Garmin
®
-Geräte aktualisiert werden.
Vorbereiten einer Speicherkarte
Erforderliche Werkzeuge (nicht
enthalten):
SD-Speicherkarte (Secure
Digital), mindestens 512 MB
PC mit einem SD-
Kartenlesegerät und einer
Internetverbindung
•
•
•
•
1. Rufen Sie die Website www.garmin
.com/support/software/marine.html
auf.
2. Laden Sie das aktuellste Update-
Paket für das Garmin Marine
Network herunter.
3. Legen Sie die Speicherkarte in das
Kartenlesegerät des Computers ein.
4. Folgen Sie den Anweisungen auf
der Website, um Dateien auf die
Speicherkarte zu übertragen.
5. Nehmen Sie die Speicherkarte aus
dem Kartenlesegerät.
Verbinden des NMEA 2000
Network Updater mit dem
NMEA 2000-Netzwerk
Verwenden Sie das mitgelieferte
NMEA 2000-T-Stück, um
gemäß dem Beispiel auf Seite 2
eine Verbindung zwischen dem
NMEA 2000 Network Updater
und dem NMEA 2000-Netzwerk
herzustellen.
Anweisungen zum NMEA 2000 Network Updater 9

10 Anweisungen zum NMEA 2000 Network Updater
Hinweis: Wenn Sie nicht mit
NMEA 2000 vertraut sind, nden
Sie im technischen Handbuch für
Garmin
®
NMEA 2000-Produkte unter
www.garmin.com/garmin/cms/us
/onthewater/nmea2000 weitere
Informationen.
Aktualisieren der Geräte des
NMEA 2000-Netzwerks
HiNweis:
Entnehmen Sie während der
Aktualisierung nicht die Speicherkarte,
und schalten Sie das NMEA 2000-
Netzwerk nicht aus. Durch eine
Unterbrechung der Aktualisierung
könnten die angeschlossenen Geräte
beschädigt werden.
1. Schalten Sie das NMEA 2000-
Netzwerk ein.
2. Legen Sie die vorbereitete SD-
Speicherkarte in den NMEA 2000
Network Updater ein.
3. Achten Sie auf die farbige LED am
NMEA 2000 Network Updater:
Farbe der
blinkenden LED
Beschreibung
Rot Fehler; keine Karte
eingelegt oder kein
Update auf der Karte
vorhanden
Orange Aktualisierung wird
durchgeführt
Grün Aktualisierung erfolgreich
Abschließen der Aktualisierung
1. Schalten Sie das NMEA 2000-
Netzwerk aus.
2. Trennen Sie den NMEA 2000
Network Updater und das T-Stück
vom NMEA 2000-Netzwerk.
3. Schalten Sie das NMEA 2000-
Netzwerk ein, und testen Sie es.

Acerca del dispositivo
NMEA 2000®Network Updater
aviso:
El dispositivo NMEA 2000 Network
Updater no es resistente al agua. Utiliza
el dispositivo sólo para actualizar la red,
no lo instales de forma permanente en la
embarcación.
El NMEA 2000 Network Updater
sólo actualizará los dispositivos de
la red que no estén equipados con un
lector de tarjetas.
El NMEA 2000 Network Updater
sólo actualizará dispositivos de
Garmin
®
.
Preparación de la tarjeta de
memoria
Herramientas necesarias (no incluidas):
Tarjeta de memoria Secure
Digital (SD) de 512 MB como
mínimo
PC con un lector de tarjetas SD
y una conexión a Internet
•
•
•
•
1. Visita www.garmin.com/support
/software/marine.html.
2. Descarga el último paquete de
actualización de la red Garmin
Marine Network.
3. Introduce la tarjeta de memoria en
el lector de tarjetas del ordenador.
4. Sigue las instrucciones que se
proporcionan en el sitio Web
para transferir los archivos de
actualización a la tarjeta de memoria.
5. Extrae la tarjeta de memoria del
lector de tarjetas.
Conexión del dispositivo
NMEA 2000 Network Updater
a tu red NMEA 2000
Utiliza el conector en T NMEA 2000
incluido para conectar el dispositivo
NMEA 2000 Network Updater a la
red NMEA 2000 según se indica
en el diagrama de muestra de la
página 2.
Instrucciones de NMEA 2000 Network Updater 11

12 Instrucciones de NMEA 2000 Network Updater
Nota: si no estás familiarizado con
NMEA 2000, lee Referencia técnica
para productos NMEA 2000 de
Garmin
®
,ubicada en www.garmin
.com/garmin/cms/us/onthewater
/nmea2000.
Actualización de dispositivos de
la red NMEA 2000
aviso:
No extraigas la tarjeta de memoria ni
apagues la red NMEA 2000 mientras
la actualización está en curso. Si se
interrumpe la actualización se podrían
dañar los dispositivos conectados.
1. Enciende la red NMEA 2000.
2. Introduce la tarjeta SD preparada en
el dispositivo NMEA 2000 Network
Updater.
3. Observa el LED de color del
dispositivo NMEA 2000 Network
Updater:
Color del LED
parpadeante
Descripción
Rojo Error, no hay introducida
ninguna tarjeta o no hay
ninguna actualización en
la tarjeta
Naranja Actualización en curso
Verde Completada
correctamente
Finalización del proceso de
actualización
1. Apaga la red NMEA 2000.
2. Desconecta el dispositivo
NMEA 2000 Network Updater
y el conector en T de la red
NMEA 2000.
3. Enciende la red NMEA 2000
y pruébala.

Acerca do NMEA 2000
®
Network Updater
aviso:
O NMEA 2000 Network Updater não
é à prova de água. Use o dispositivo
apenas para actualizar a rede. Não
o instale permanentemente na
embarcação.
O NMEA 2000 Network Updater
actualiza apenas dispositivos na
rede que não estejam equipados
com um leitor de cartões.
O NMEA 2000 Network Updater
actualiza apenas dispositivos
Garmin
®
.
Preparação de um cartão
de memória
Ferramentas necessárias (não
incluídas):
Cartão de memória Secure
Digital (SD), 512 MB ou maior
PC com um leitor de cartões
SD e ligação à Internet
•
•
•
•
1. Ir para www.garmin.com/support
/software/marine.html.
2. Transra o pacote de actualização
mais recente da rede Garmin
Marine Network.
3. Insira o cartão de memória no leitor
de cartões no seu computador.
4. Siga as instruções fornecidas no
Web site para transferir os cheiros
actualizados para o cartão de
memória.
5. Remova o cartão de memória do
leitor de cartões.
Ligação do NMEA 2000
Network Updater à sua
rede NMEA 2000
Utilize o conector em T da
NMEA 2000 incluído para ligar
o NMEA 2000 Network Updater
à sua rede NMEA 2000, de acordo
com o diagrama de exemplo na
página 2.
Instruções para o NMEA 2000 Network Updater 13

14 Instruções para o NMEA 2000 Network Updater
Nota: Se não estiver familiarizado
com a NMEA 2000, consulte
a Referência Técnica para
Produtos Garmin
®
NMEA 2000,
que se encontra em www.garmin
.com/garmin/cms/us/onthewater
/nmea2000.
Actualização dos dispositivos
na sua rede NMEA 2000
aviso:
Não remova o cartão de memória nem
desligue a rede NMEA 2000 enquanto
a actualização estiver em curso.
A interrupção da actualização pode
danicar os dispositivos que estejam
ligados.
1. Ligue a rede NMEA 2000.
2. Insira o cartão SD preparado no
NMEA 2000 Network Updater.
3. Observe o LED colorido no
NMEA 2000 Network Updater:
Cor LED
intermitente
Descrição
Vermelha Erro. Cartão não
inserido ou nenhuma
actualização no cartão
Laranja Actualização em curso
Verde Concluída com sucesso
Conclusão do processo de
actualização
1. Desligue a rede NMEA 2000.
2. Desligue o NMEA 2000 Network
Updater e o conector em T da rede
NMEA 2000.
3. Volte a ligá-los e teste a rede
NMEA 2000.

Om NMEA 2000®
Network Updater
BemæRk:
NMEA 2000 Network Updater er
ikke vandtæt. Anvend kun enheden
til at opdatere netværket, installer
den ikke permanent på båden.
NMEA 2000 Network Updater
vil kun opdatere enheder på
netværket, der ikke er udstyret
med en kortlæser.
NMEA 2000 Network Updater
kan kun opdatere Garmin®-
enheder.
Forberedelse af et
hukommelseskort
Værktøj (ikke inkluderet):
Secure Digital (SD)-
hukommelseskort,
512 MB eller større
PC med en SD-kortlæser
og en internetforbindelse
•
•
•
•
1. Gå til www.garmin.com/support
/software/marine.html.
2. Download den nyeste
Garmin Marine Network-
opdateringspakke.
3. Indsæt hukommelseskortet i
kortlæseren på din computer.
4. Følg vejledningen på webstedet
for at overføre opdateringslerne
til hukommelseskortet.
5. Fjern hukommelseskortet fra
kortlæseren.
Tilslutning af NMEA 2000
Network Updater til dit
NMEA 2000-netværk
Anvend det medfølgende
NMEA 2000 T-stik til at tilslutte
NMEA 2000 Network Updater
til dit NMEA 2000-netværk
i henhold til diagrammet på
side 2.
Instruktioner til NMEA 2000 Network Updater 15

16 Instruktioner til NMEA 2000 Network Updater
Bemærk: Hvis du ikke er
fortrolig med NMEA 2000,
kan du læse kapitlet Teknisk
reference for Garmin®
NMEA 2000-produkter,
der ndes på www.garmin.com
/garmin/cms/us/onthewater
/nmea2000.
Opdater enhederne på dit
NMEA 2000-netværk
BemæRk:
Fjern ikke hukommelseskortet, og
sluk ikke NMEA 2000-netværket,
mens opdateringen er i gang.
Afbrydelse af opdateringen kan
beskadige tilsluttede enheder.
1. Tænd NMEA 2000-netværket.
2. Indsæt det forberedte SD-kort i
NMEA 2000 Network Updater.
3. Hold øje med den farvede
LED-indikator på NMEA 2000
Network Updater:
Blinkende
LED-farve
Beskrivelse
Rød Fejl, intet kort indsat,
eller ingen opdatering
på kort
Orange Opdatering i gang
Grøn Fuldført
Fuldfør opdaterings-
processen
1. Sluk NMEA 2000-netværket.
2. Frakobl NMEA 2000 Network
Updater og T-stikket fra
NMEA 2000-netværket.
3. Tænd for NMEA 2000-netværket,
og test det.

Om NMEA 2000®
Network Updater
meldiNg:
NMEA 2000 Network Updater er
ikke vanntett. Enheten må bare
brukes til å oppdatere nettverket,
og må ikke installeres permanent
på båten.
NMEA 2000 Network Updater
oppdaterer bare enheter i
nettverket som ikke er utstyrt
med en kortleser.
NMEA 2000 Network Updater
oppdaterer bare Garmin®-enheter.
Klargjøre et minnekort
Nødvendige verktøy (ikke inkludert):
Secure Digital (SD)-
minnekort, 512 MB
eller større
PC med en SD-kortleser
og Internett-forbindelse
•
•
•
•
1. Gå til www.garmin.com/support
/software/marine.html.
2. Last ned den nyeste Garmin
Marine Network-oppdaterings-
pakken.
3. Sett minnekortet i kortleseren
på datamaskinen.
4. Følg anvisningene på webområ-
det for å overføre oppdaterings-
lene til minnekortet.
5. Fjern minnekortet fra kortleseren.
Koble NMEA 2000 Network
Updater til NMEA 2000-
nettverket
Bruk den medfølgende
NMEA 2000-T-kontakten til
å koble NMEA 2000 Network
Updater til NMEA 2000-
nettverket i henhold til
eksempeldiagrammet på side 2.
Instruksjoner for NMEA 2000 Network Updater 17

18 Instruksjoner for NMEA 2000 Network Updater
Merk: Hvis du ikke kjenner
til NMEA 2000, kan du lese
Teknisk referanse for Garmin®
NMEA 2000-produkter, som
du nner på www.garmin.com
/garmin/cms/us/onthewater
/nmea2000.
Oppdatere enhetene i
NMEA 2000-nettverket
meldiNg:
Ikke fjern minnekortet eller
slå av NMEA 2000-nettverket
mens oppdateringen pågår. Hvis
oppdateringen avbrytes, kan det
skade tilkoblede enheter.
1. Slå på NMEA 2000-nettverket.
2. Sett det klargjorte SD-kortet i
NMEA 2000 Network Updater.
3. Se på fargeindikatorlampen på
NMEA 2000 Network Updater:
Farge på
blinkende in-
dikatorlampe
Beskrivelse
Rød Feil, ikke noe kort er
satt inn, eller det er
ingen oppdatering på
kortet
Oransje Oppdatering pågår
Grønn Fullført
Fullføre oppdaterings-
prosessen
1. Slå av NMEA 2000-nettverket.
2. Koble NMEA 2000 Network
Updater og T-kontakten fra
NMEA 2000-nettverket.
3. Slå på og test NMEA 2000-
nettverket.

Om NMEA 2000®Network
Updater
meddelaNde:
NMEA 2000 Network Updater är
inte vattenresistent. Använd enheten
endast till att uppdatera nätverket.
Installera den inte permanent ombord
på båten.
NMEA 2000 Network Updater
uppdaterar endast enheter på
nätverket som inte är utrustade
med en kortläsare.
NMEA 2000 Network Updater
uppdaterar endast Garmin®-
enheter.
Förbereda ett minneskort
Verktyg som behövs (medföljer ej):
SD-kort (Secure Digital),
512 MB eller större
PC med en SD-kortläsare
och Internet-anslutning
•
•
•
•
1. Gå till www.garmin.com/support
/software/marine.html.
2. Hämta det senaste uppdaterings-
paketet Garmin Marine Network.
3. Sätt in minneskortet i kortläsaren
på din dator.
4. Följ instruktionerna från
webbplatsen och överför
uppdateringslerna till
minneskortet.
5. Ta ut minneskortet från
kortläsaren.
Anslut NMEA 2000 Network
Updater till ditt NMEA 2000-
nätverk
Använd den medföljande
NMEA 2000 T-kopplingen för
att ansluta NMEA 2000 Network
Updater till NMEA 2000-
nätverket i enlighet med
exempeldiagrammet på sidan 2.
Instruktioner för NMEA 2000 Network Updater 19

20 Instruktioner för NMEA 2000 Network Updater
Obs! Om du inte är bekant
med NMEA 2000 läser du
Teknisk referens för Garmin®
NMEA 2000-produkrer, som
nns på adressen www.garmin
.com/garmin/cms/us/onthewater
/nmea2000.
Uppdatera enheterna i ditt
NMEA 2000-nätverk
meddelaNde:
Ta inte ut minneskortet eller stäng
av NMEA 2000-nätverket medan
uppdateringen pågår. Om du avbryter
uppdateringen kan det skada de
anslutna enheterna.
1. Slå på NMEA 2000-nätverket.
2. Sätt in det förberedda SD-kortet
i NMEA 2000 Network Updater.
3. Titta på den färgade lysdioden på
NMEA 2000 Network Updater:
Färg för
blinkande
lysdiod
Beskrivning
Röd Fel, inget kort sitter i,
eller kortet innehåller
ingen uppdatering
Orange Uppdatering pågår
Grön Uppdatering har
slutförts
Slutför uppdaterings-
processen
1. Stäng av NMEA 2000-nätverket.
2. Koppla bort NMEA 2000
Network Updater och
T-kopplingen från NMEA 2000-
nätverket.
3. Slå på och testa NMEA 2000-
nätverket.
