art. 0418 UNDERWINDOW
Monocomando lavello con bocca girevole e corpo estraibile sottonestra
Single lever sink mixer with swivel spout and extrtactable body under window
Mitigeur évier avec bec orientable avec corps extractible sous fenêtre
Einhand Spültischmischer mit unterfenster mit verstellbarem Auslauf
Monomando fregadero con caño giratorio y abatible para colocar al lada de ventanas
         
INSTALLAZIONE E MONTAGGIO  INSTALLATION AND ASSEMBLY  INSTALLATION ET MONTAGE
INSTALLATION UND MONTAGE  INSTALACIÓNY MONTAJE    

art. 0418
UNDER WINDOW
2
IT - CONSIGLI PER IL BUON FUNZIONAMENTO
Pressione di esercizio no a 3 bar; in caso di pressioni superiori a 3 bar si raccomanda l’installazione di un riduttore di pressione all’ingresso dell’impianto.
Temperatura acqua calda non superiore a 65°C.
Applicazione ltri all’ingresso dell’impianto.
Installazione dei rubinetti sottolavabo con ltro, disponibili a catalogo (art. 1220) se non compresi nella confezione.
Soprattutto nel caso di nuove installazioni, onde evitare che impurità o detriti possano giungere all’interno del rubinetto dando origine a problemi
di funzionamento, spurgare l’impianto prima di mettere in esercizio i rubinetti.
EN - TIPS FOR ENSURING OPTIMUM PERFORMANCE
Working pressure up to 3 bar. If the pressure is higher than 3 bar, installation of a pressure reducer at the system inlet is recommended.
Hot water temperature no higher than 65°C.
Installation of lters at the system inlet.
Installation of under basin valves with lter.They can be ordered from the catalogue (art. 1220) if they are not included in the package.
Above all in the case of new installations, drain the system before turning on the taps. This measure prevents impurities and other waste from getting
inside the tap, which could interfere with their operation.
FR - CONSEILS POUR LE BON FONCTIONNEMENT
Pression de service maximale 3 bar; en cas de pressions supérieures à 3 bar, il est recommandé d’installer un réducteur de pression à l’entrée de l’installation.
Température eau chaude non supérieure à 65 °C.
Application de ltres à l’entrée de l’installation.
Installation des robinets sous le lavabo avec ltre, disponibles sur catalogue (art. 1220) s’ils ne sont pas inclus dans l’emballage.
Surtout en cas de nouvelles installations, an d’éviter que des impuretés ou des détritus puissent arriver à l’intérieur du robinet, entraînant des problèmes de
fonctionnement, purger les canalisations avant de mettre en service les robinets.
DE - TIPPS FÜR GUTES FUNKTIONIEREN
Betriebsdruck bis 3 bar; im Fall von höheren Drücken als 3 bar wird die Installation eines Druckreglers am Eingang der Anlage empfohlen.
Warmwassertemperatur nicht höher als 65° C.
Anbringen von Filtern am Eingang der Anlage.
Installation der Hähne unter demWaschbecken mit Filter, im Katalog verfügbar (art. 1220), wenn sie nicht in der Packung enthalten sind.
Vor allem bei neuen Installationen die Anlage vor Inbetriebnahme der Hähne durchspülen, um zu vermeiden, dass Unreinheiten oder Partikel in das
Innere des Hahns gelangen können, die Funktionsprobleme verursachen würden.
ES -CONSEJOS PARA UN BUEN FUNCIONAMIENTO
Presión de uso de hasta 3 bar; en caso de presión superior a 3 bar se recomienda instalar un reductor de presión en la entrada de la instalación.
La temperatura del agua caliente no debe superar los 65 °C.
Aplicar ltros en la entrada de la instalación.
Instalar llaves de escuadra con ltro; si no están incluidos en la caja, se encuentran disponibles en el catálogo (art. 1220).
Especialmente en el caso de instalaciones nuevas, para evitar que puedan entrar impurezas o detritos en el interior del grifo produciendo problemas en su
funcionamiento, purgar la instalación antes de usar el grifo.
RU -РЕКОМЕНДАЦИИ ДЛЯ ОПТИМАЛЬНОЙ РАБОТЫ
   3 .    3         .
     65°C.
     .
     .      ,      (. 1220).
       ,       ,  
    .

art. 0418
UNDER WINDOW
3
IT - INDICE
Assemblaggio rubinetto 4
Sostituzione cartuccia 7
Utilizzo del essibile 13
Cura del prodotto 15
Dimensioni 16
Reclamo 16
EN - CONTENTS
Tap assembly 4
Cartridge replacement 7
Use of the exible hose 13
Product maintenance 15
Dimensions 16
Claim 16
FR - SOMMAIRE
Montage du robinet 4
Remplacement de la cartouche 7
Utilisation du exible 13
Entretien du produit 15
Dimensions 16
Réclamation 16
DE - INHALTSVERZEICHNIS
Zusammenbau des Hahns 4
Kartuschenwechsel 7
Verwendung des Schlauchs 13
Pege des Produktes 15
Abmessungen 16
Reklamation 16
ES - ÍNDICE
Ensamblaje grifo 4
Sustitución cartucho 7
Uso del exible 13
Cuidado del producto 15
Dimensiones 16
Reclamación 16
RU - СОДЕРЖАНИЕ
  4
  7
   13
   15
 16
 16

art. 0418
UNDER WINDOW
4
3
5
6
4 mm
19 mm
2
1
A

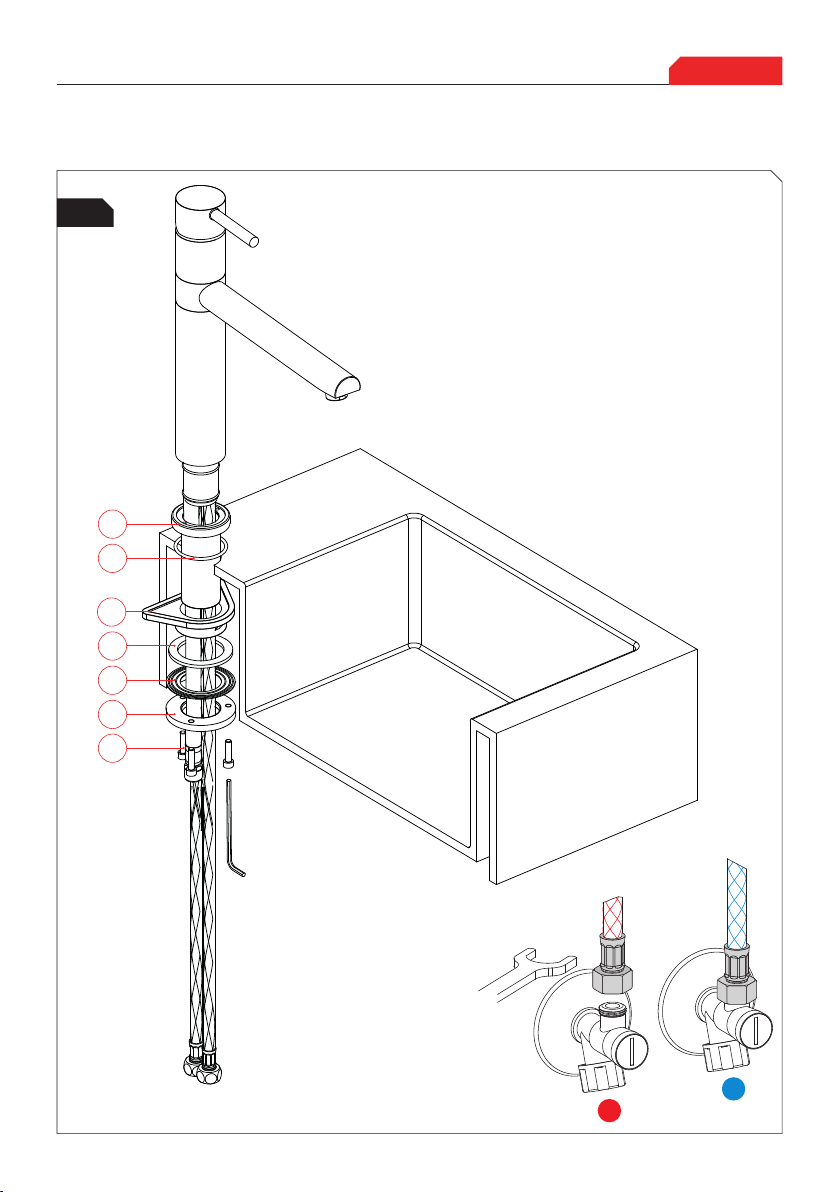

ASSEMBLAGGIO RUBINETTO  TAP ASSEMBLY  MONTAGE DU ROBINET  ZUSAMMENBAU DES HAHNS  ENSAMBLAJE GRIFO   
4
7

art. 0418
UNDER WINDOW
5
Ø35 - Ø38 mm
IT Posizionare il rubinetto sul foro del lavello avendo preventivamente collocato sulla base la guarnizione d’appoggio (1) e la basetta (2).
Inserire la guarnizione (3), se necessario, il triangolo di rinforzo (4), la angia (5) sul gambo lettato sporgente dalla parte inferiore del piano
di appoggio, avvitare manualmente la ghiera (6) sino al contatto con il lavello, quindi avvitare con una chiave a brugola da 4 mm e le tre viti (7).
Collegare i tubi essibili all’impianto avendo cura che, guardando frontalmente il rubinetto, al tubo di sinistra sia collegata l’acqua calda mentre
a quello di destra la fredda (vedere gura in basso a destra).
EN Put the tap in the hole of the sink having rst placed the seal (1) and base (2) on the support surface.
Insert the gasket (3), if necessary, the triangle reinforcement (4), the ange (5) on the threaded stem protruding from the bottom of the support surface.
Hand-tighten the lock nut (6) until the contact with the sink, then screw the three screws with a 4 mm Allen key (7). Connect the exible hoses to the
system. Looking at the tap from the front, be sure that the hot water is connected to the left hose and that the cold water is connected to the right hose
(see the gure below right).
FR Insérer le robinet dans le trou du évier après avoir préalablement installé sur la base le joint d’appui (1) et l’embase (2).
Introduire le joint (3), si nécessaire le triangle de renfort (4), la bride (5) sur la tige letée qui sort de la partie inférieure du plan d’appui, visser
manuellement la bride (6) jusqu’à toucher l’évier et pour nir, visser les trois vis (7) avec une clé Allen de 4 mm.
Raccorder les tuyaux exibles à l’installation en veillant à ce que, en étant face au robinet, le tuyau de gauche soit raccordé à l’eau chaude et celui
de droite à l’eau froide (voir gure en bas à droite).
DE Den Hahn auf die Önung des Waschbecken aufsetzen, nachdem vorher an der Unterseite die Auagedichtung (1) und die Basisplatte (2)
angebracht wurden. Die Dichtung (3), notfalls das DreieckVerstärkung (4) und der Flansch (5) an der Gewindestange einfügen; die Mutter (6) bis zum
Kontakt mit der Spüle handfesten, dann die drei Schrauben (7) mit einem 4 mm Inbusschlüssel schrauben. Die Schläuche an die Anlage anschließen
und dabei auf Folgendes achten: wenn man von vorne auf den Hahn blickt, muss am linken Schlauch das Warmwasser und am rechten Schlauch das
Kaltwasser angeschlossen sein (siehe Abbildung rechts unten).
ES Colocar el grifo en el oricio del fregadero habiendo situado previamente en la zona de apoyo la junta de asiento (1) y la base (2). Introduzca la junta
(3), de ser necesario, el triángulo de refuerzo (4), la brida (5) en el vástago roscado sobresaliente de la parte inferior de la supercie de apoyo, enrosque
manualmente el anillo (6) hasta que esté en contacto con el fregadero, entonces enrosque con una llave Allen de 4 mm los tres tornillos (7).
Conectar los tubos exibles a la instalación haciendo que, al mirar de frente el grifo, el tubo de la izquierda quede conectado al agua caliente mientras el
de la derecha quede conectado al agua fría (véase la gura situada en la parte inferior derecha).
RU     /,       (1)   (2).
    (3),   (4),  (5)   ,    
 ,   (6)    ,  ,     4 ,  
 (7).     ,  ,     ,      
,   –     (.   ).

art. 0418
UNDER WINDOW
6

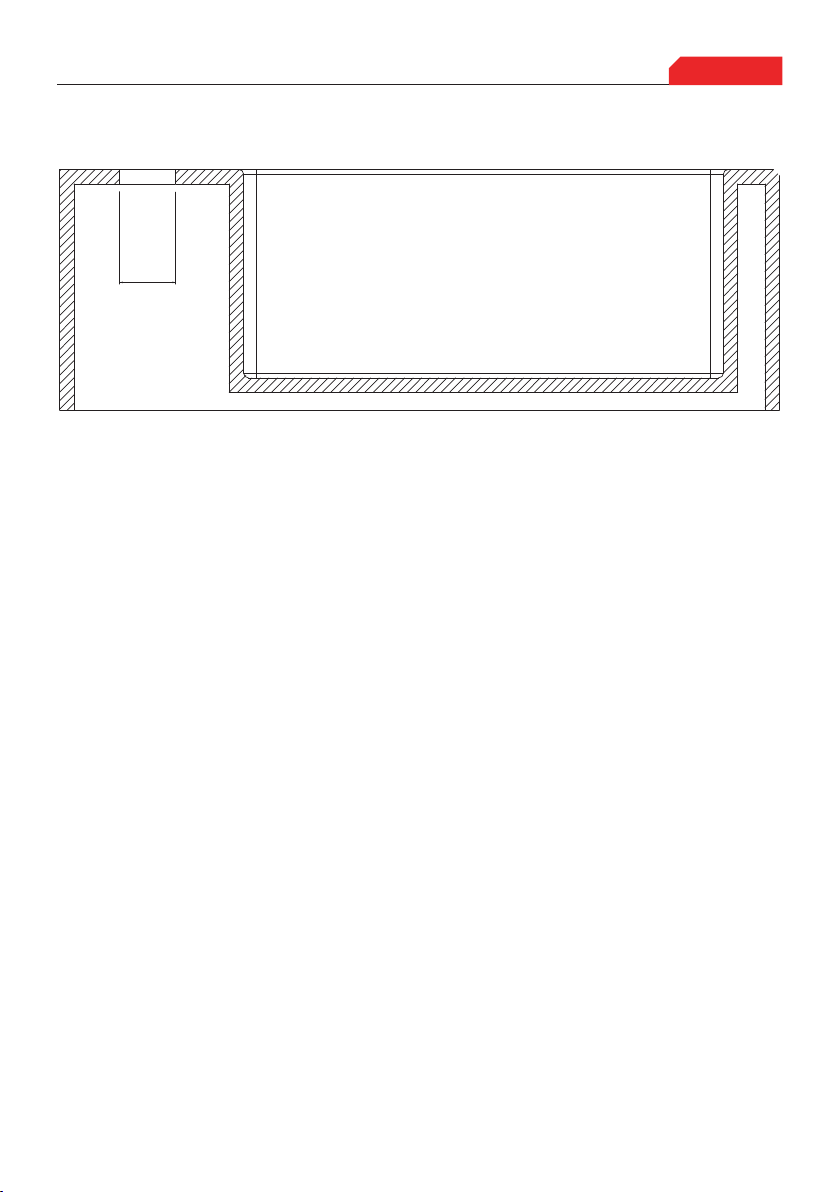

B

art. 0418
UNDER WINDOW
7
IT Prima di procedere a manutenzioni di questo tipo chiuderei rubinetti d’arresto, scaricare l’acqua e seguire le istruzioni seguenti:
Svitare, con una chiave a brugola da 1,5 mm, il grano di ssaggio (1) della maniglia.
Togliere la maniglia (2) e il cappuccio coprighiera (3).
A questo punto svitare la ghiera di fermo (4) con l’apposita chiave da 27 mm ed estrarre manualmente la cartuccia (5) dal rubinetto
Eettuare la manutenzione o sostituzione.
Prima di procedere al rimontaggio della cartuccia vericare che il piano d’appoggio della stessa all’interno del rubinetto non presenti
abrasioni o depositi di impurità che potrebbero compromettere la tenuta della guarnizione.
Non utilizzare utensili appuntiti nel tentativo di rimozione delle impurità poiché eventuali grapotrebbero compromettere la tenuta
della guarnizione.
Vericare che la guarnizione di base della cartuccia sia inserita correttamente nell’apposita sede.
Per il rimontaggio prestare attenzione alla posizione di inserimento della cartuccia nel corpo del rubinetto, i due perni di riferimento
sporgenti dal fondo della cartuccia devono infatti essere inseriti nelle apposite sedi del corpo.
Premere la cartuccia sino in fondo ed avvitare la ghiera (4); la forza di serraggio ottimale è di 10 Nm tuttavia, non avendo a
disposizione strumenti di controllo, é consigliabile serrarla in modo suciente a comprimere la guarnizione di base ma senza
eccedere, aprire l’acqua e vericare che non ci siano gocciolamenti; se necessario stringere maggiormente la ghiera.
Rimontare a questo punto tutte le altre parti seguendo l’ordine inverso; prestare attenzione all’orientamento della maniglia in quanto, in posizione
di chiusura, la sagoma deve combaciare con quella del corpo.

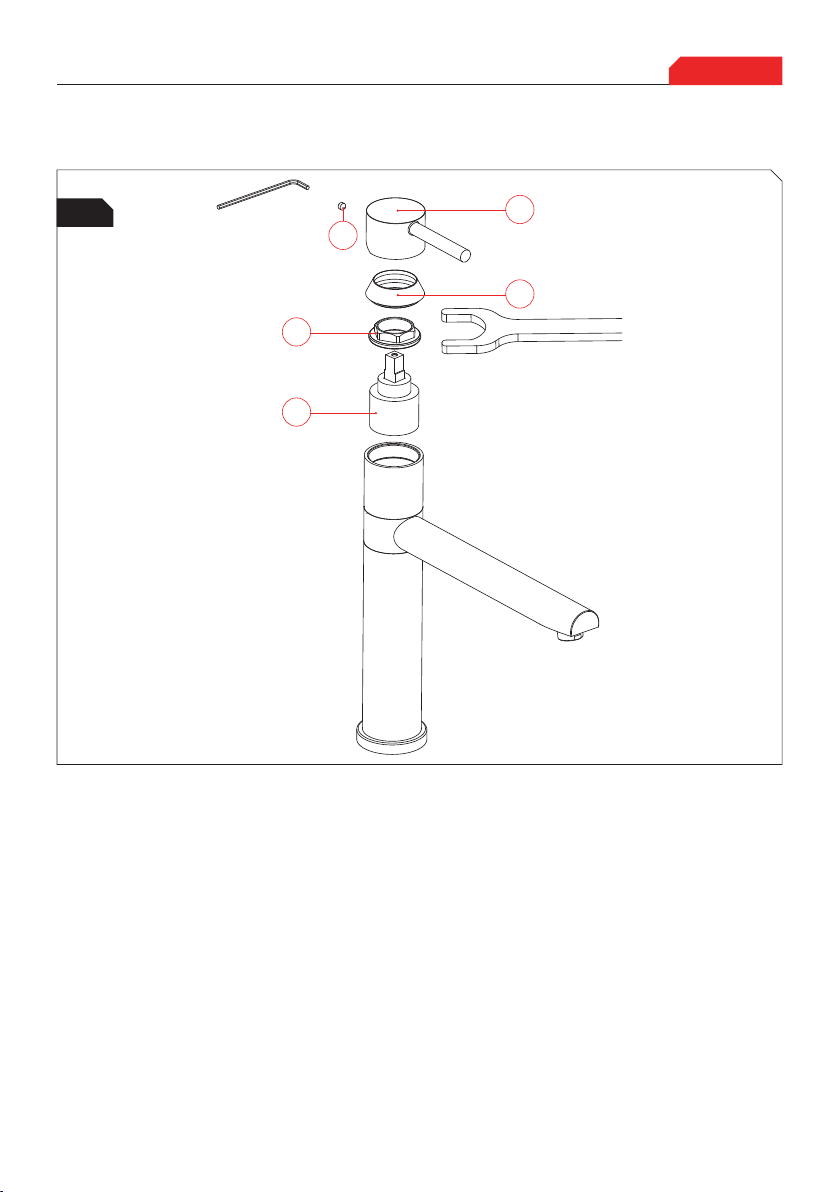

SOSTITUZIONE CARTUCCIA  CARTRIDGE REPLACEMENT  REMPLACEMENT DE LA CARTOUCHE  KARTUSCHENWECHSEL
SUSTITUCIÓN CARTUCHO   
C
1
2
27 mm
1,5 mm
3
4
5

art. 0418
UNDER WINDOW
8
EN Before performing operations of this type, close the stop valves, drain the water and proceed as follows:
Using a 1,5 mm Allen wrench, unscrew the xing screw (1) of the handle.
Remove the handle (2) and ring nut cap (3).
Now unscrew the ring nut (4) using the 27 mm spanner and remove the tap cartridge (5) by hand.
Clean or replace it.
Before reassembling the cartridge, check that its support surface inside the tap has no abrasions or deposits of impurities that could jeopardize
the tightness of the seal.
Do not use sharp tools to remove impurities as any scratches made could jeopardize the tightness of the seal.
Check that the cartridge base seal is properly inserted in its seat.
When reassembling, pay attention to the position where the cartridge is placed inside the tap body. The two reference pins protruding from
the bottom of the cartridge must t into their seats on the body.
Press the cartridge all the way in and tighten the ring nut (4). The optimum tightening force is 10 Nm, however as no control instruments
are available, it is best to tighten it just enough to compress the base seal.
Turn on the water and check that there is no dripping. If necessary, tighten the ring nut further.
Now reassemble all the other parts in reverse order. Pay attention to the orientation of the handle so that when closed it is in line with the body.
C
1
2
27 mm
1,5 mm
3
4
5

art. 0418
UNDER WINDOW
9
FR Avant d’eectuer ce genre d’opération, fermer les robinets d’arrêt, purger les canalisations et suivre les instructions ci-après:
Dévisser, à l’aide d’une clé Allen 1,5 mm, la vis sans de tête de xation (1) de la manette.
Enlever la manette (2) et le capuchon cache-bague (3).
Dévisser, à présent, la bague d’arrêt (4) à l’aide de la clé de 27 mm et extraire à la main la cartouche (5) du robinet.
Eectuer l’entretien ou le remplacement.
Avant de remonter la cartouche, vérier que le plan d’appui de celle-ci à l’intérieur du robinet ne présente pas d’abrasions ou de dépôts d’impuretés
qui pourraient compromettre l’étanchéité du joint.
Ne pas utiliser d’outils pointus pour enlever les impuretés car les éventuelles éraures pourraient compromettre l’étanchéité du joint.
Vérier que le joint de base de la cartouche est inséré correctement dans l’emplacement prévu à cet eet.
Pour le remontage, faire attention à la position d’insertion de la cartouche dans le corps du robinet, les deux ergots de référence dépassant du bas de la
cartouche doivent, en eet, être insérés dans les emplacements du corps prévus à cet eet.
Enfoncer la cartouche jusqu’au fond et visser la bague (4); la force de serrage optimale est de 10 Nm, toutefois, sans instrument de contrôle, il est
conseillé de la serrer susamment pour comprimer le joint de base mais sans exagérer, ouvrir l’eau et vérier qu’il n’y a pas de fuites ; si nécessaire,
serrer davantage la bague.
Remonter, à présent, toutes les autres pièces, en suivant l’ordre inverse ; faire attention à l’orientation de la manette car, en position fermée,
le prol doit coïncider avec celui du corps.
C
1
2
27 mm
1,5 mm
3
4
5

art. 0418
UNDER WINDOW
10
DE Vor Wartungsarbeiten dieser Art zuerst die Stoppventile schließen, das Wasser ablassen und dann folgende Anweisungen befolgen:
Mit einem 1,5 mm-Inbusschlüssel den Gewindestift (1) zum Befestigen des Gris aufschrauben.
Den Gri (2) und die Ringkappe (3) abnehmen.
Nun denVerschlussring (4) mit dem 27 mm-Schlüssel abschrauben und die Kartusche (5) mit der Hand aus dem Hahn herausziehen.
Die Wartung durchführen oder die Kartusche austauschen.
Vor dem erneuten Montieren der Kartusche überprüfen, ob die Auageäche derselben im Inneren des Hahns keine Abriebspuren oder Ablagerungen
von Unreinheiten aufweist, welche die Dichtheit der Dichtung beeinträchtigen könnten.
Beim Versuch, Unreinheiten zu entfernen, keine spitzen Werkzeuge benutzen, da eventuelle Kratzer die Dichtheit der Dichtung beeinträchtigen könnten.
Überprüfen, ob die Dichtung an der Basis der Kartusche korrekt in ihren Sitz eingelegt ist.
Bei der erneuten Montage auf die Einschubstellung der Kartusche in den Körper des Hahns achten; die beiden Bezugsstifte, die aus dem Boden der Kartusche
hervorragen, müssen in die zugehörigen Sitze im Hahnkörper eingeschoben sein.
Die Kartusche ganz hineindrücken und den Ring (4) anschrauben; das optimale Anzugsmoment beträgt 10 Nm, wenn jedoch keine Kontrollinstrumente
zur Verfügung stehen, ist es ratsam, ihn so weit anzuziehen, dass die Basisdichtung zusammen gedrückt wird, jedoch nicht zu stark, dann das Wasser
aufdrehen und sichergehen, dass es nicht tropft; nötigenfalls den Ring stärker anziehen. Nun alle anderen Teile in umgekehrter Reihenfolge wieder
anmontieren; auf die Ausrichtung des Gris achten, da seine Form in geschlossener Stellung deckungsgleich mit der des Hahnkörpers sein muss.
C
1
2
27 mm
1,5 mm
3
4
5

art. 0418
UNDER WINDOW
11
ES Antes de proceder a realizar operaciones de mantenimiento de este tipo, se deberán cerrar las llaves de paso, vaciar el agua y seguir
las instrucciones que se muestran a continuación:
desenroscar, con una llave Allen de 1,5 mm, el tornillo sin cabeza de jación (1) de la manilla.
Quitar la manilla (2) y el capuchón cubrevirola (3).
Después, desenroscar la virola de tope (4) con la correspondiente llave de 27 mm y extraer manualmente el cartucho (5) del grifo.
Efectuar la tarea de mantenimiento o sustitución.
Antes de proceder a montar de nuevo el cartucho, comprobar que el plano de apoyo del mismo, en el interior del grifo, no presente abrasiones o depósitos
de impurezas que pudieran comprometer el ajuste de la junta.
No se deben usar herramientas puntiagudas para quitar las impurezas ya que un posible arañazo podría poner en peligro el ajuste de la junta.
Comprobar que la junta de la base del cartucho esté insertada correctamente en su correspondiente lugar.
A la hora de volver a montarlo, prestar atención a la posición de inserción del cartucho en el cuerpo del grifo, los dos pernos de referencia que sobresalen
del fondo del cartucho deberán introducirse en sus correspondientes lugares del cuerpo.
Empujar el cartucho hasta el fondo y apretar la virola (4); la fuerza de apriete óptima es de 10 Nm, sin embargo, si no se dispone de instrumentos
de control, se recomienda apretarla hasta comprimir la junta de la base pero sin excederse, abrir el agua y comprobar que no gotee; si es necesario,
apretar más la virola.Volver, entonces, a montar todas las demás piezas realizando las operaciones en orden inverso respecto al desmontaje;
prestar atención a la orientación de la manilla ya que, en posición de cierre, su forma debe corresponder perfectamente con el cuerpo del grifo.
C
1
2
27 mm
1,5 mm
3
4
5

art. 0418
UNDER WINDOW
12
RU        ,      :
-  1,5     (1) .
  (2)    (3).
    29     (4)     (5)  
      .
     ,             
,     .
       , . .        .
,          .
          :       
     .
        (4).     10 , ,    
 ,     ,       , 
.      .      .
         .    :     
    .
C
1
2
27 mm
1,5 mm
3
4
5

art. 0418
UNDER WINDOW
13

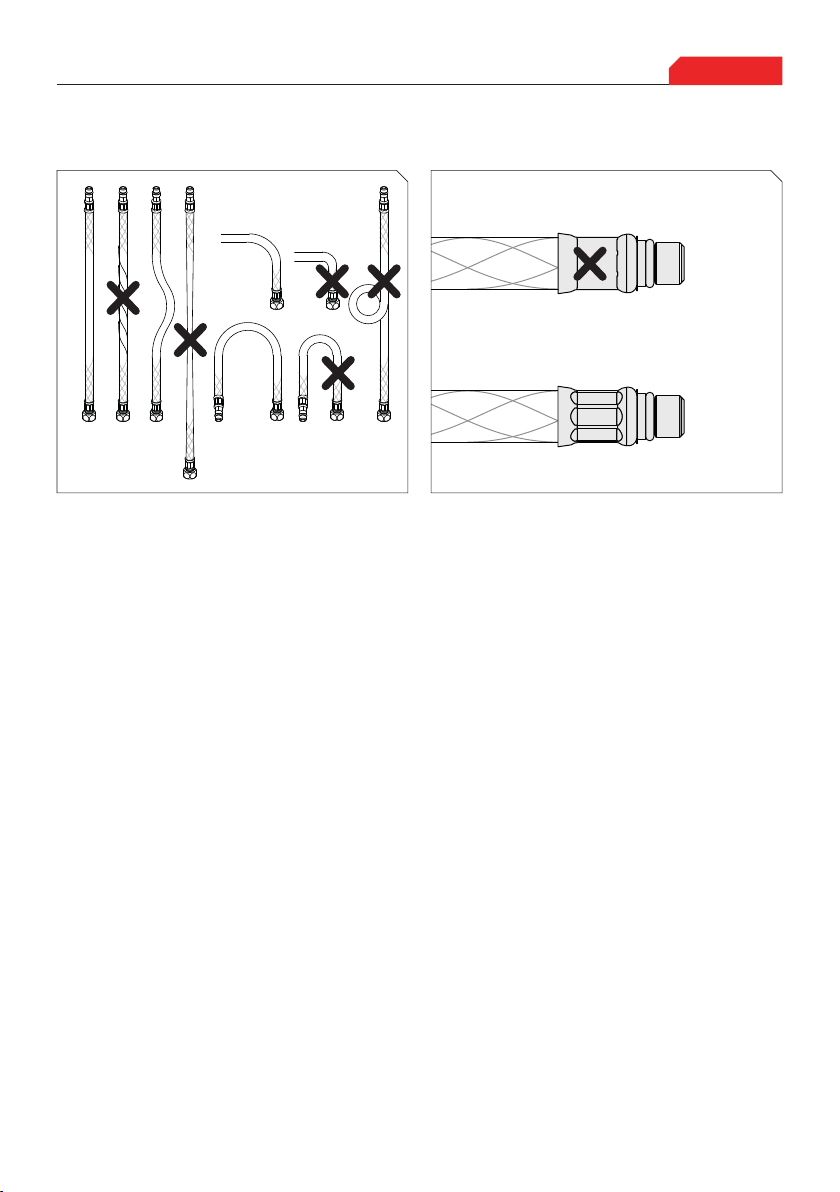

IT Assicurarsi che il tubo non sia attorcigliato o estremamente
deformato. Durante l’installazione usare una linea di curvatura
di 1,5 - 2 volte la circonferenza esterna.
EN Make sure that the hose is not twisted or excessively deformed.
Use a line of curvature 1,5 - 2 times the external circumference
during installation.
FR S’assurer que le tuyau n’est pas entortillé ou extrêmement déformé.
Pendant l’installation, utiliser une ligne de courbure de 1,5 - 2 fois
la circonférence extérieure.
DE Vergewissern Sie sich, dass sich der Schlauch nicht verwickelt hat oder
extrem verformt ist. Bei der Installation eine Krümmungslinie
des 1,5 - 2-fachen Außenumfanges benutzen.
ES Comprobar que el tubo no esté retorcido o muy deformado.
Durante la instalación, aplicar un radio de curvatura de 1,5 - 2 veces
la circunferencia externa.
RU ,       .
        
1,5 - 2    .
IT Prima dell’installazione, vericare su entrambi i lati del raccordo
la presenza e l’integrità delle cuciture.
EN Before installation, check that the seams are on both sides of the
coupling and that they are in good condition.
FR Avant l’installation, vérier des deux côtés du raccord la présence
et l’intégrité des coutures.
DE Vor der Installation an beiden Seiten des Anschlusses das Vorhandensein
und die Unversehrtheit der Nähte überprüfen.
ES Antes de la instalación, comprobar que en ambos lados del racor estén
presentes y en perfecto estado los conectores.
RU        
  .
UTILIZZO DEL FLESSIBILE  USE OFTHE FLEXIBLE HOSE  UTILISATION DU FLEXIBLE VERWENDUNG DES SCHLAUCHS  USO DEL FLEXIBLE
  

art. 0418
UNDER WINDOW
14

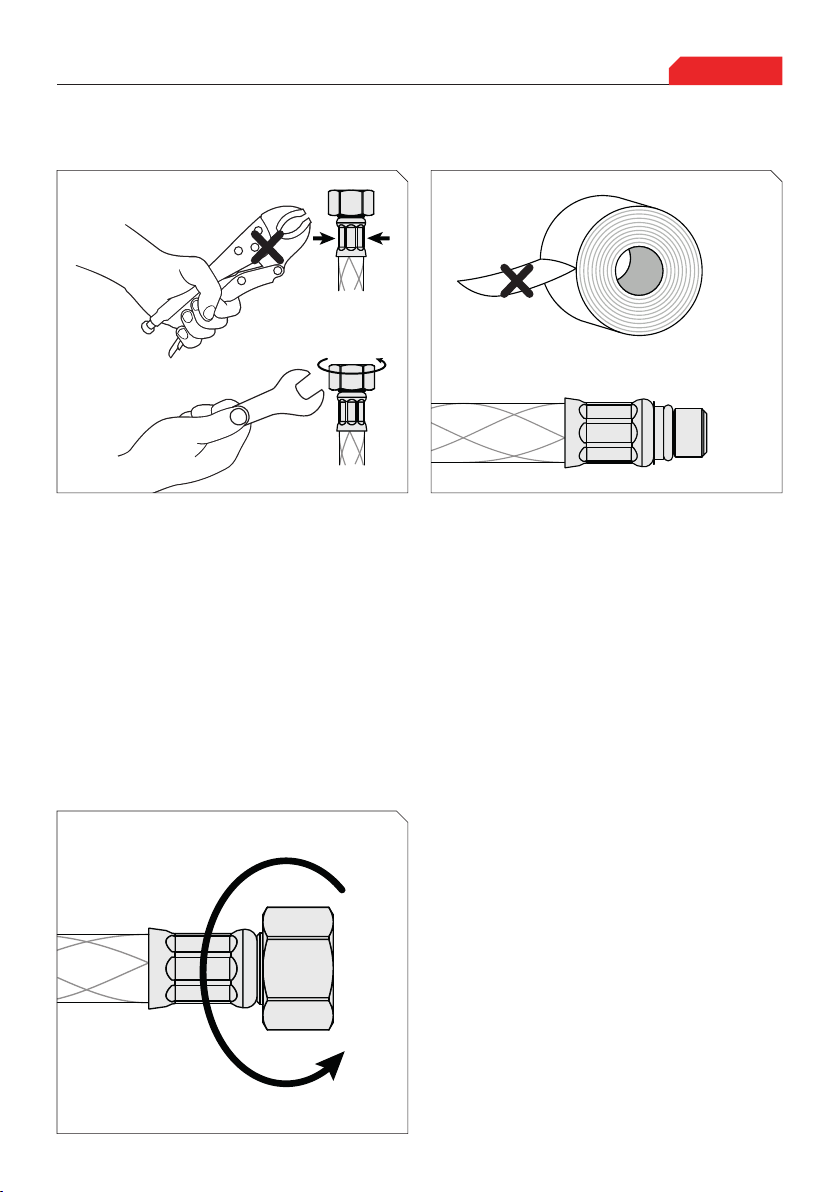

IT Non serrare con strumenti inadeguati.
EN Do not tighten using inappropriate tools.
FR Ne pas serrer avec des outils inadéquats.
DE Nicht mit ungeeignetenWerkzeugen festziehen.
ES No se debe apretar con herramientas inadecuadas.
RU    .
IT Non utilizzare canapa o teon per avvolgere il lo, la tenuta
è assicurata da un O-ring.
EN Do not use wrap hemp or Teon around the thread.
The seal is ensured by an o-ring.
FR Ne pas utiliser de chanvre ou deTéon pour envelopper le l,
l’étanchéité est assurée par un joint torique.
DE KeinenWerg oder Teon zum Umwickeln des Drahtes benutzen.
Die Dichtheit wird durch einen O-Ring sichergestellt.
ES No utilizar cáñamo o teón para envolver el tubo, el cierre está
garantizado mediante una junta tórica.
RU        ,
    .

art. 0418
UNDER WINDOW
15
IT CURA DEL PRODOTTO
Pulire periodicamente e subito dopo il primo utilizzo il ltro aeratore. Pulire il rubinetto esclusivamente con acqua e sapone neutro
evitando detersivi ed abrasivi. L’utilizzo di detergenti che contengono sostanze acide o corrosive (candeggina, ammoniaca,Viakal, acetone,
disinfettanti vari), annulla la garanzia del produttore.
EN PRODUCT MAINTENANCE
Clean the aerator lter periodically and immediately after rst use. Clean the tap with water and neutral soap only. Do not use abrasive
detergents. Using detergents containing acidic or corrosive substances (bleach, ammonia, lime scale remover, acetone or other disinfectants) invalidates
the manufacturer’s warranty.
FR ENTRETIEN DU PRODUIT
Nettoyer périodiquement, et immédiatement après la première utilisation, le ltre aérateur. Nettoyer le robinet exclusivement avec de
l’eau et du savon neutre, éviter les détergents et les abrasifs. L’utilisation de détergents contenant des substances acides ou corrosives
(eau de Javel, ammoniaque, Viakal, acétone, désinfectants divers) annule la garantie du fabricant.
DE PFLEGE DES PRODUKTES
Von Zeit zu Zeit und gleich nach der ersten Benutzung den Lüftungslter reinigen. Den Hahn ausschließlich mit Wasser und neutraler
Seife reinigen, Reinigungs- sowie Scheuermittel vermeiden. DieVerwendung von Reinigungsmitteln, die Säuren oder ätzende Stoe (Bleichmittel,
Ammoniak, Viakal [Entkalker], Azeton, verschiedene Desinfektionsmittel) enthalten, lässt die Garantie des Herstellers verfallen.
ES CUIDADO DEL PRODUCTO
Limpiar periódicamente el ltro aireador e inmediatamente tras su primer uso. Limpiar el grifo exclusivamente con agua y jabón neutro
evitando detergentes y abrasivos. El uso de detergentes que contienen sustancias ácidas o corrosivas (lejía, amoniaco,Viakal, acetona,
desinfectantes varios) anula la garantía del fabricante.
RU   
  -    ,     .  
    ,      .  
       (, ,     , ,
  )     .
IT La mancata osservanza delle istruzioni di installazione e montaggio esonera il produttore da ogni responsabilità.
EN Failure to follow the installation and assembly instructions relieves the manufacturer of all liability.
FR L’inobservation des instructions d’installation et de montage dégage le fabricant de toute responsabilité.
DE Wenn die Installations- und Montageanleitungen nicht eingehalten werden, befreit dies den Hersteller von jedweder Haftung.
ES La inobservancia de las instrucciones de instalación y montaje exonera al fabricante de cualquier tipo de responsabilidad.
RU           .
IT Per motivi di continuo miglioramento, il produttore si riserva il diritto di modicare il prodotto senza dare comunicazione.
EN In their pursuit of continuous improvement, the manufacturers reserve the right to modify the product without notice.
FR Dans un souci d’amélioration constante, le fabricant se réserve le droit de modier le produit sans préavis.
DE Aus Gründen der ständigenVerbesserung behält sich der Hersteller das Recht vor, das Produkt ohne Mitteilung darüber abzuändern.
ES Para una mejora continua, el fabricante se reserva el derecho a modicar el producto sin previo aviso.
RU              
.

art. 0418
UNDER WINDOW
GATTONI RUBINETTERIA SPA Via Pietro Durio, 5 - 28010 Alzo di Pella (NO) Italy -Tel + 39 0322 969241 - Fax + 39 0322 969547
[e-mail] - www.gattonirubinetteria.com
ISTR-0418
MAX 60
Ø50
256.6
200
157
777.5
G3/8"
Ø35
Ø42
DIMENSIONI  DIMENSIONS  DIMENSIONS  ABMESSUNGEN  DIMENSIONES  
IT In caso di reclamo, citare il seguente numero di controllo
EN By claim, please indicate the following control number
FR En cas de réclamation, svp veuillez citer le numéro suivant
DE Bei Reklamation, bitte folgende Kontrolnummer angeben
ES En caso de reclamación, indicar el siguiente número de control
RU   ,    
Numero di controllo - Data di produzione
Check number - Production date
Numéro de controle - Date de production
Kontrolnummer - Produktionsdatum
Número de control - Fecha de producción
Номер чека - Дата производства
