Gazer MM7 Series User manual

3
User manual 4-10
Руководство пользователя 11-17
Посібник користувача 18-24
ENG
RU
UA
3

ENG
Contents
1. Warnings 5
2. Package contents 6
3. Controls 7
4. Usage 8
5. Mirror installation 9
6. Specifications 10
Congratulations on your purchase of Gazer car rearview mirror.
Please read this manual carefully, before using the device.
Do not use chemicals to clean the device.
Please use a soft cloth to clean the body and mirror surface.
Avoid shocks, falls and mechanical damage to the device.
Do not use or store the device in hot or cold places.
- Storage temperature: of-30°C to + 70°C
- Operating temperature: of -20°C to + 65°C
Do not attempt to repair the appliance yourself. In case of any
damage, contact your dealer or service center.
To install and connect the mirror without voiding your car’s
warranty, please consult with the personnel of service stations
where your car is serviced.
Warnings
Gazer MM5xx/MM7xx/MU5xx/MU7xx
4

ENG
Contents
1. Warnings 5
2. Package contents 6
3. Controls 7
4. Usage 8
5. Mirror installation 9
6. Specifications 10
Congratulations on your purchase of Gazer car rearview mirror.
Please read this manual carefully, before using the device.
Do not use chemicals to clean the device.
Please use a soft cloth to clean the body and mirror surface.
Avoid shocks, falls and mechanical damage to the device.
Do not use or store the device in hot or cold places.
- Storage temperature: of-30°C to + 70°C
- Operating temperature: of -20°C to + 65°C
Do not attempt to repair the appliance yourself. In case of any
damage, contact your dealer or service center.
To install and connect the mirror without voiding your car’s
warranty, please consult with the personnel of service stations
where your car is serviced.
Warnings
Gazer MM5xx/MM7xx/MU5xx/MU7xx
5

ENG

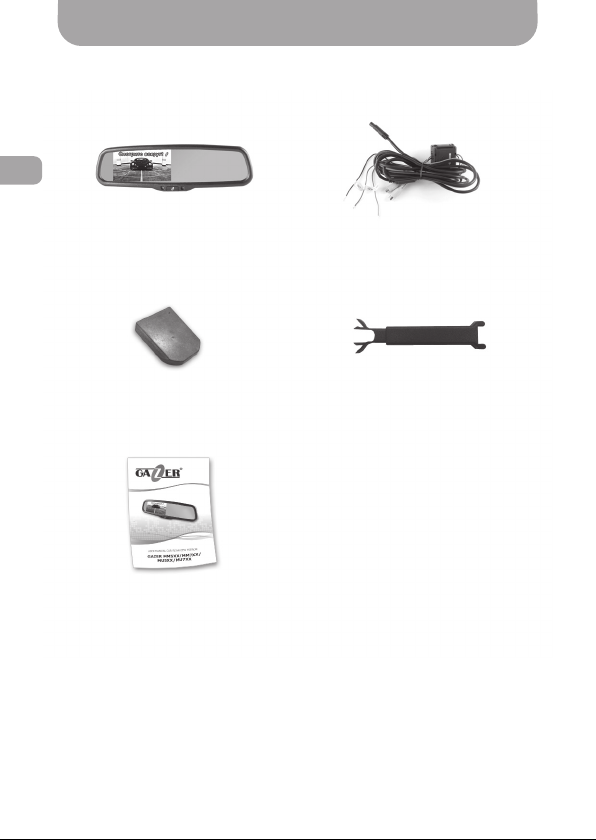

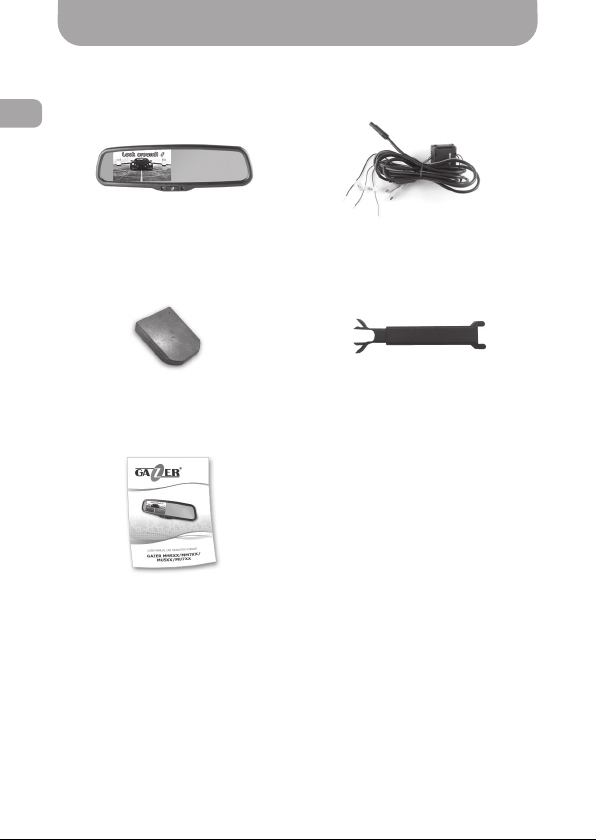

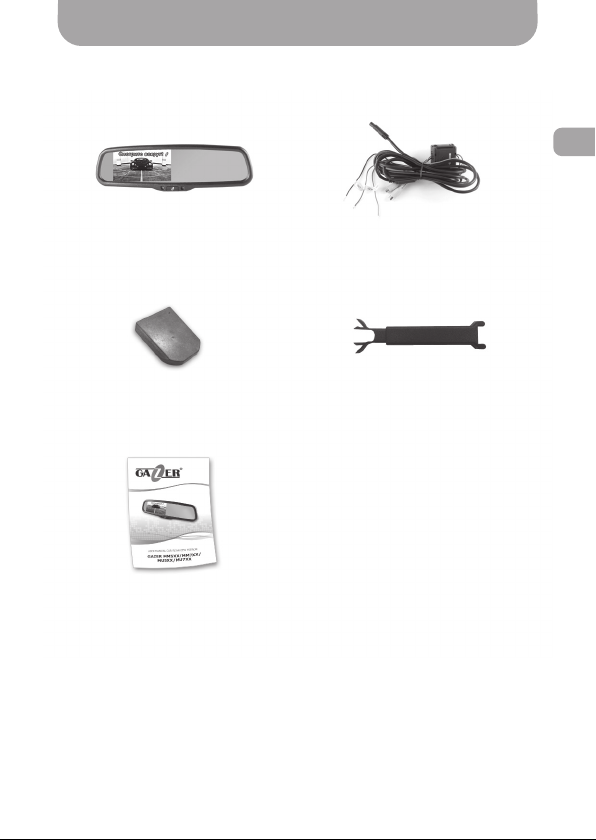

Package contents
Rearview Mirror
Gazer MM5xx/MM7xx/
MU5xx/MU7xx
Mount base
(for Gazer MM501/MM701)
Switching unit
Pad on the windshield
for cable management
User Manual

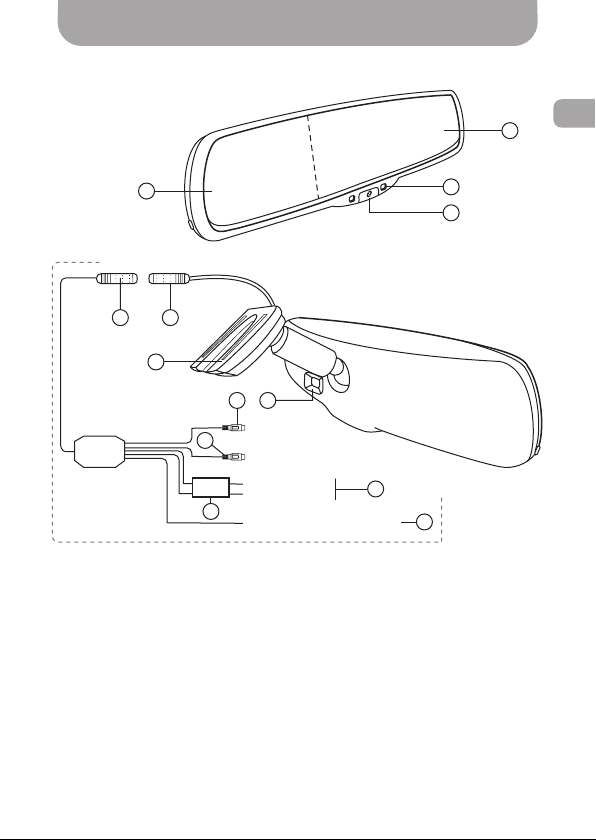

Controls
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Built-in display4,3’’
Mirror
ON/OFF button– switch on/
switch off the monitor
Auto-dimming status indicator
(for Gazer MM7xx/MU7xx)
Light sensor
Mount
Switching unit connection socket
Mirror connectionsocket
Filter unit/fuse
VIDEO1 IN – video input
# 1
Camera – video input
# 2
АСС+, GND– wires supply
Back CAR SIGNAL – control wire
1
8
10
12
7
6
9
13
5
2
4
3
ACC+(red)
Back CAR SIGNAL (green)
Switching unit
GND (black)
(video input #1)
(video input #2)
Camera
VIDEO1 IN
FUSE
11
6

ENG
Package contents
Rearview Mirror
Gazer MM5xx/MM7xx/
MU5xx/MU7xx
Mount base
(for Gazer MM501/MM701)
Switching unit
Pad on the windshield
for cable management
User Manual
Controls
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Built-in display4,3’’
Mirror
ON/OFF button– switch on/
switch off the monitor
Auto-dimming status indicator
(for Gazer MM7xx/MU7xx)
Light sensor
Mount
Switching unit connection socket
Mirror connectionsocket
Filter unit/fuse
VIDEO1 IN – video input
# 1
Camera – video input
# 2
АСС+, GND– wires supply
Back CAR SIGNAL – control wire
1
8
10
12
7
6
9
13
5
2
4
3
ACC+(red)
Back CAR SIGNAL (green)
Switching unit
GND (black)
(video input #1)
(video input #2)
Camera
VIDEO1 IN
FUSE
11
7

ENG
Usage
Car Rearview Mirror with built-in monitor Gazer MM5xx/MM7xx/
MU5xx/MU7xx is designed as a replacement of the original mirror. The
last digit of «xx» labeling model indicates the type of mounting on the
windshield compatible with the bracing of certain car models.
Gazer mirrors series MM5xx/MM7xx/MU5xx/MU7xx have a built-in 4.3"
(16:9) display supporting two video inputs and PAL or NTSC video
standards (the monitor automatically detects the signal format and
switch to operate in the desired standard).
Video input #1 is designed to connect the video signal from car DVR
or DVD player. The image will be displayed on the monitor continuously
as long as there is a video signal. To disable the built-in display use the
ON/OFF button.
Video input #2 (Camera) is designed to connect the video signal from
Gazer car rearview camera. When driving in reverse (when you receive
the video signal from the rearview camera), camera image will be
displayed on the built-in monitor. Video input #2 is prioritized, i.e. when
video signals are available on both inputs, the monitor will only display
the video from input #2. If the monitor was turned off with ON/OFF
button, when the signal appears on video input #2, it automatically
turns on; likewise, when the video signal disappears it turns off
automatically.
Gazer MM7xx/MU7xx has a mirror surface auto-dimming function that
prevents glare from the bright lights behind the car at night. This
function is always enabled, and depending on the light level around the
vehicle, the surface of the mirror automatically dims to the required
level. The status indicator glows green, indicating the activity of the auto
dimming mirror surface.
While the integrated display shows video feed from the car camera,
pressing the ON/OFF button adjusts the brightness of the display (the
default brightness is set to maximum). The selected brightness level will
be saved and the next time the display brightness will be automatically
set according to the last setting.
Mirror installation
Wiring diagram
Connect the black wire (GND) to vehicle ground and the red wire (ACC +)
to car power supply ACC +12V (ACC power turns on when the car engine
starts and turned off when it stops).
Connect the green wire (Back CAR SIGNAL) to the backup light +12V.
When using Gazer mirror MM5xx/MM7xx/MU5xx/MU7xx in conjunction
with Gazer rearview camera and commutation and control unit, connect
the green wire (Back CAR SIGNAL) to the monitor’s DC12 (+12V) power
supply connector (DC CONNECTOR on the Gazer camera wiring diagram).
Connect video input #1 (VIDEO1 IN) to the car video recorder or DVD player
video output (VIDEO OUT), then connect video input #2 (Camera) the car
rearview camera video output (VIDEO OUT). Connect the commutation unit
to the corresponding mirror connector.
ACC+(red)
Back CAR SIGNAL (green)
GND (black)
(Video output)(video input #1)
(Video output)(video input #2)
VIDEO OUT Camera
VIDEO OUTVIDEO1 IN
Rearview camera
Mobile video
recorder
FUSE
Note: When you connect the green wire (Back CAR SIGNAL) to
backup light +12V or monitor’s power connector, the mirror
surface dimming function (for Gazer MM7xx/MU7xx) will turn
off automatically whenever the car is put in the reverse gear
(backup lamps light up).
8

ENG
Usage
Car Rearview Mirror with built-in monitor Gazer MM5xx/MM7xx/
MU5xx/MU7xx is designed as a replacement of the original mirror. The
last digit of «xx» labeling model indicates the type of mounting on the
windshield compatible with the bracing of certain car models.
Gazer mirrors series MM5xx/MM7xx/MU5xx/MU7xx have a built-in 4.3"
(16:9) display supporting two video inputs and PAL or NTSC video
standards (the monitor automatically detects the signal format and
switch to operate in the desired standard).
Video input #1 is designed to connect the video signal from car DVR
or DVD player. The image will be displayed on the monitor continuously
as long as there is a video signal. To disable the built-in display use the
ON/OFF button.
Video input #2 (Camera) is designed to connect the video signal from
Gazer car rearview camera. When driving in reverse (when you receive
the video signal from the rearview camera), camera image will be
displayed on the built-in monitor. Video input #2 is prioritized, i.e. when
video signals are available on both inputs, the monitor will only display
the video from input #2. If the monitor was turned off with ON/OFF
button, when the signal appears on video input #2, it automatically
turns on; likewise, when the video signal disappears it turns off
automatically.
Gazer MM7xx/MU7xx has a mirror surface auto-dimming function that
prevents glare from the bright lights behind the car at night. This
function is always enabled, and depending on the light level around the
vehicle, the surface of the mirror automatically dims to the required
level. The status indicator glows green, indicating the activity of the auto
dimming mirror surface.
While the integrated display shows video feed from the car camera,
pressing the ON/OFF button adjusts the brightness of the display (the
default brightness is set to maximum). The selected brightness level will
be saved and the next time the display brightness will be automatically
set according to the last setting.
Mirror installation
Wiring diagram
Connect the black wire (GND) to vehicle ground and the red wire (ACC +)
to car power supply ACC +12V (ACC power turns on when the car engine
starts and turned off when it stops).
Connect the green wire (Back CAR SIGNAL) to the backup light +12V.
When using Gazer mirror MM5xx/MM7xx/MU5xx/MU7xx in conjunction
with Gazer rearview camera and commutation and control unit, connect
the green wire (Back CAR SIGNAL) to the monitor’s DC12 (+12V) power
supply connector (DC CONNECTOR on the Gazer camera wiring diagram).
Connect video input #1 (VIDEO1 IN) to the car video recorder or DVD player
video output (VIDEO OUT), then connect video input #2 (Camera) the car
rearview camera video output (VIDEO OUT). Connect the commutation unit
to the corresponding mirror connector.
ACC+(red)
Back CAR SIGNAL (green)
GND (black)
(Video output)(video input #1)
(Video output)(video input #2)
VIDEO OUT Camera
VIDEO OUTVIDEO1 IN
Rearview camera
Mobile video
recorder
FUSE
Note: When you connect the green wire (Back CAR SIGNAL) to
backup light +12V or monitor’s power connector, the mirror
surface dimming function (for Gazer MM7xx/MU7xx) will turn
off automatically whenever the car is put in the reverse gear
(backup lamps light up).
9

ENG
Specifications
Display
Display resolution
Video Input
Signal format
Auto-dimming
Power supply
Current consumption for
MM5xx/MU5xx
Current consumption for
MM7xx/MU7xx
Operating temperature
Dimensions, mm
TFT LCD 4,3"
480х272 (16:9)
2 composite CVBS (RCA)
PAL/NTSC auto-detect function
Gazer MM7xx/MU7xx
DC 12V
220 mA
580 mA
-20°С - +65°С
267х42х82
Содержание
1. Меры предосторожности 12
2. Комплектация 13
3. Элементы управления 14
4. Особенности использования 15
5. Подключение зеркала 16
6. Технические характеристики 17
10

Specifications
Display
Display resolution
Video Input
Signal format
Auto-dimming
Power supply
Current consumption for
MM5xx/MU5xx
Current consumption for
MM7xx/MU7xx
Operating temperature
Dimensions, mm
TFT LCD 4,3"
480х272 (16:9)
2 composite CVBS (RCA)
PAL/NTSC auto-detect function
Gazer MM7xx/MU7xx
DC 12V
220 mA
580 mA
-20°С - +65°С
267х42х82
Содержание
1. Меры предосторожности 12
2. Комплектация 13
3. Элементы управления 14
4. Особенности использования 15
5. Подключение зеркала 16
6. Технические характеристики 17
11
RU

Поздравляем Вас с приобретением автомобильного зеркала
заднего вида Gazer.
Перед использованием устройства, пожалуйста,
внимательно ознакомьтесь с данным руководством.
Не используйте химические средства для чистки устройства.
Пожалуйста, используйте мягкую ткань для очистки корпуса
и зеркала.
Избегайте ударов, падений и механических повреждений
устройства.
Не используйте и не храните устройство в слишком
холодных или горячих местах.
- Температура хранения: от -30°С до +70°С
- Температура использования: от -20°С до +65°С
Не пытайтесь ремонтировать устройство самостоятельно. В
случае возникновения каких-либо поломок, обратитесь к
продавцу или в сервисный центр.
Во избежание потери гарантийного обслуживания на Ваш
автомобиль, для установки и подключения зеркала,
пожалуйста, обратитесь к специалистам СТО, на котором
производится обслуживание Вашего автомобиля.
1.
2.
3.
4.
5.
6.
7.
Меры предосторожности
Gazer MM5xx/MM7xx/MU5xx/MU7xx
Комплектация
Зеркало заднего вида
Gazer MM5xx/MM7xx/
MU5xx/MU7xx
Основание крепления
(для Gazer MM501/MM701)
Блок
коммутации
Накладка на лобовое стекло
для скрытия кабеля
Руководство
пользователя
12
RU

Поздравляем Вас с приобретением автомобильного зеркала
заднего вида Gazer.
Перед использованием устройства, пожалуйста,
внимательно ознакомьтесь с данным руководством.
Не используйте химические средства для чистки устройства.
Пожалуйста, используйте мягкую ткань для очистки корпуса
и зеркала.
Избегайте ударов, падений и механических повреждений
устройства.
Не используйте и не храните устройство в слишком
холодных или горячих местах.
- Температура хранения: от -30°С до +70°С
- Температура использования: от -20°С до +65°С
Не пытайтесь ремонтировать устройство самостоятельно. В
случае возникновения каких-либо поломок, обратитесь к
продавцу или в сервисный центр.
Во избежание потери гарантийного обслуживания на Ваш
автомобиль, для установки и подключения зеркала,
пожалуйста, обратитесь к специалистам СТО, на котором
производится обслуживание Вашего автомобиля.
1.
2.
3.
4.
5.
6.
7.
Меры предосторожности
Gazer MM5xx/MM7xx/MU5xx/MU7xx
Комплектация
Зеркало заднего вида
Gazer MM5xx/MM7xx/
MU5xx/MU7xx
Основание крепления
(для Gazer MM501/MM701)
Блок
коммутации
Накладка на лобовое стекло
для скрытия кабеля
Руководство
пользователя
13
RU

Элементы управления
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Встроенный дисплей 4,3’’
Зеркало
Кнопка ON/OFF – включение/
выключение монитора
Индикатор состояния функции
автозатемнения зеркала
(для
Gazer MM7xx/MU7xx
)
Датчик освещенности
Крепление
Разъем подключения к блоку
коммутации
Разъем подключения зеркала
Блок фильтра/предохранитель
VIDEO1 IN – видеовход №1
Camera – видеовход №2
АСС+, GND – провода
подключения питания
Back CAR SIGNAL – провод
управления
1
8
10
12
7
6
9
13
5
2
4
3
ACC+(красный)
Back CAR SIGNAL (зеленый)
Блок коммутации
GND (черный)
(видеовход №1)
(видеовход №2)
Camera
VIDEO1 IN
FUSE
11
Особенности использования
Автомобильное зеркало заднего вида со встроенным монитором Gazer
MM5xx/MM7xx/
MU5xx/MU7xx предназначено для установки в салоне
автомобиля вместо оригинального зеркала. Последние цифры «xx» в
маркировке модели Gazer MM5xx/MM7xx/
MU5xx/MU7xx означают
тип крепления на лобовое стекло, которое совместимо с креплением
определенных моделей автомобилей.
Зеркало Gazer MM5xx/MM7xx/
MU5xx/MU7xx
имеет встроенный
дисплей диагональю 4,3” (16:9), который поддерживает работу с
двумя видеовходами, а также может работать с видеостандартами
PAL или NTSC (монитор автоматически определит формат
видеосигнала и переключится для работы в нужный стандарт).
Видеовход №1 (VIDEO1 IN) предназначен для подключения
видеосигнала от автомобильного видеорегистратора или DVD плеера.
При этом изображение будет выводиться на монитор постоянно при
наличии видеосигнала. При помощи кнопки ON/OFF возможно
отключить встроенный дисплей.
Видеовход №2 (Camera) предназначен для подключения
видеосигнала от автомобильной видеокамеры заднего вида Gazer.
При движении автомобиля задним ходом (при поступлении
видеосигнала от камеры заднего вида), изображение с камеры будет
отображаться на встроенном мониторе. Видеовход №2 является
приоритетным, при наличии видеосигнала на обоих входах, монитор
отобразит сигнал с Видеовхода №2. Если монитор был выключен
кнопкой ON/OFF, при поступлении сигнала на Видеовход №2 он
включится автоматически и выключится после отключения
видеосигнала.
Gazer MM7xx
/MU7xx
имеет функцию автоматического затемнения
поверхности зеркала, которая позволяет избежать ослепления
водителя ярким светом фар позади идущих автомобилей в темное
время суток. Данная функция всегда включена, и, в зависимости от
уровня освещенности вокруг автомобиля, поверхность зеркала
автоматически затемняется до необходимого уровня. Индикатор
состояния светится зеленым цветом, обозначая активность функции
автоматического затемнения поверхности зеркала.
Во время отображения на встроенном дисплее изображения с
автомобильной видеокамеры нажатие кнопки ON/OFF регулирует
яркость дисплея (по умолчанию яркость установлена максимальной).
Выбранный уровень яркости будет сохранен и при следующем
включении дисплея яркость будет автоматически устанавливаться
согласно последней настройке.
14
RU

Особенности использования
Автомобильное зеркало заднего вида со встроенным монитором Gazer
MM5xx/MM7xx/
MU5xx/MU7xx предназначено для установки в салоне
автомобиля вместо оригинального зеркала. Последние цифры «xx» в
маркировке модели Gazer MM5xx/MM7xx/
MU5xx/MU7xx означают
тип крепления на лобовое стекло, которое совместимо с креплением
определенных моделей автомобилей.
Зеркало Gazer MM5xx/MM7xx/
MU5xx/MU7xx
имеет встроенный
дисплей диагональю 4,3” (16:9), который поддерживает работу с
двумя видеовходами, а также может работать с видеостандартами
PAL или NTSC (монитор автоматически определит формат
видеосигнала и переключится для работы в нужный стандарт).
Видеовход №1 (VIDEO1 IN) предназначен для подключения
видеосигнала от автомобильного видеорегистратора или DVD плеера.
При этом изображение будет выводиться на монитор постоянно при
наличии видеосигнала. При помощи кнопки ON/OFF возможно
отключить встроенный дисплей.
Видеовход №2 (Camera) предназначен для подключения
видеосигнала от автомобильной видеокамеры заднего вида Gazer.
При движении автомобиля задним ходом (при поступлении
видеосигнала от камеры заднего вида), изображение с камеры будет
отображаться на встроенном мониторе. Видеовход №2 является
приоритетным, при наличии видеосигнала на обоих входах, монитор
отобразит сигнал с Видеовхода №2. Если монитор был выключен
кнопкой ON/OFF, при поступлении сигнала на Видеовход №2 он
включится автоматически и выключится после отключения
видеосигнала.
Gazer MM7xx
/MU7xx
имеет функцию автоматического затемнения
поверхности зеркала, которая позволяет избежать ослепления
водителя ярким светом фар позади идущих автомобилей в темное
время суток. Данная функция всегда включена, и, в зависимости от
уровня освещенности вокруг автомобиля, поверхность зеркала
автоматически затемняется до необходимого уровня. Индикатор
состояния светится зеленым цветом, обозначая активность функции
автоматического затемнения поверхности зеркала.
Во время отображения на встроенном дисплее изображения с
автомобильной видеокамеры нажатие кнопки ON/OFF регулирует
яркость дисплея (по умолчанию яркость установлена максимальной).
Выбранный уровень яркости будет сохранен и при следующем
включении дисплея яркость будет автоматически устанавливаться
согласно последней настройке.
15
RU

Подключение зеркала
Схема подключения
Подключите черный провод (GND) к массе автомобиля, а красный
провод (ACC+) подключите к проводу питания ACC+ автомобиля +12В
(питание ACC включается при запуске двигателя автомобиля и
отключается при его выключении).
Зеленый провод (Back CAR SIGNAL) подключите к проводу питания
фонарей заднего хода +12В. При использовании зеркала Gazer
MM5xx/MM7xx/
MU5xx/MU7xx
совместно с видеокамерой заднего вида
Gazer и блоком
коммутации и управления, подключите зеленый провод
(Back CAR SIGNAL)
к проводу +12В (красный) разъема подключения
питания монитора Gazer (DC CONNECTOR на схеме подключения
видеокамеры Gazer).
Соедините разъем видеовхода №1 (VIDEO1 IN) с разъемом видеовыхода
(VIDEO OUT) автомобильного видеорегистратора или DVD плеера, затем
соедините разъем видеовхода №2 (Camera) с разъемом видеовыхода
(VIDEO OUT) автомобильной видеокамеры заднего вида.
Соедините разъем блока коммутации с соответствующим разъемом
зеркала.
ACC+(красный)
Back CAR SIGNAL (зеленый)
GND(черный)
(видеовыход) (видеовход №1)
(видеовыход) (видеовход №2)
VIDEO OUT Camera
VIDEO OUTVIDEO1 IN
Видеокамера
заднего вида
Автомобильный
видеорегистратор
FUSE
Примечание: При подключении зеленого провода (Back
CAR SIGNAL) к проводу питания фонарей заднего хода или
проводу питания монитора, функция затемнения
поверхности зеркала
(для Gazer MM7xx/MU7xx) будет
отключаться автоматически во время включения задней
передачи (фонарей заднего хода).
Технические характеристики
Дисплей
Разрешение дисплея
Видеовход
Формат сигнала
Функция автозатемнения
Питание
Потребляемый ток
MM5xx/MU5xx
Потребляемый ток
MM7xx/MU7xx
Температура эксплуатации
Габариты, мм
TFT LCD 4,3"
480х272 (16:9)
2 композитных CVBS (RCA)
PAL/NTSC с функцией автоопределения
Gazer MM7xx/MU7xx
DC 12V
220 mA
580 mA
-20°С - +65°С
267х42х82
16
RU

Подключение зеркала
Схема подключения
Подключите черный провод (GND) к массе автомобиля, а красный
провод (ACC+) подключите к проводу питания ACC+ автомобиля +12В
(питание ACC включается при запуске двигателя автомобиля и
отключается при его выключении).
Зеленый провод (Back CAR SIGNAL) подключите к проводу питания
фонарей заднего хода +12В. При использовании зеркала Gazer
MM5xx/MM7xx/
MU5xx/MU7xx
совместно с видеокамерой заднего вида
Gazer и блоком
коммутации и управления, подключите зеленый провод
(Back CAR SIGNAL)
к проводу +12В (красный) разъема подключения
питания монитора Gazer (DC CONNECTOR на схеме подключения
видеокамеры Gazer).
Соедините разъем видеовхода №1 (VIDEO1 IN) с разъемом видеовыхода
(VIDEO OUT) автомобильного видеорегистратора или DVD плеера, затем
соедините разъем видеовхода №2 (Camera) с разъемом видеовыхода
(VIDEO OUT) автомобильной видеокамеры заднего вида.
Соедините разъем блока коммутации с соответствующим разъемом
зеркала.
ACC+(красный)
Back CAR SIGNAL (зеленый)
GND(черный)
(видеовыход) (видеовход №1)
(видеовыход) (видеовход №2)
VIDEO OUT Camera
VIDEO OUTVIDEO1 IN
Видеокамера
заднего вида
Автомобильный
видеорегистратор
FUSE
Примечание: При подключении зеленого провода (Back
CAR SIGNAL) к проводу питания фонарей заднего хода или
проводу питания монитора, функция затемнения
поверхности зеркала
(для Gazer MM7xx/MU7xx) будет
отключаться автоматически во время включения задней
передачи (фонарей заднего хода).
Технические характеристики
Дисплей
Разрешение дисплея
Видеовход
Формат сигнала
Функция автозатемнения
Питание
Потребляемый ток
MM5xx/MU5xx
Потребляемый ток
MM7xx/MU7xx
Температура эксплуатации
Габариты, мм
TFT LCD 4,3"
480х272 (16:9)
2 композитных CVBS (RCA)
PAL/NTSC с функцией автоопределения
Gazer MM7xx/MU7xx
DC 12V
220 mA
580 mA
-20°С - +65°С
267х42х82
17
RU

Зміст
1. Застереження 19
2. Комплектація 20
3. Елементи керування 21
4. Особливості використання 22
5. Підключення дзеркала 23
6. Технічні характеристики 24
Вітаємо Вас з придбанням автомобільного дзеркала
заднього огляду Gazer.
Перед використанням приладу, будь ласка, уважно
ознайомтеся з даним посібником.
Застереження
Gazer MM5xx/MM7xx/MU5xx/MU7xx
Не використовуйте хімічні засоби для чищення пристрою.
Будь ласка, використовуйте м'яку тканину для очищення
корпусу та дзеркала.
Уникайте ударів, падінь і механічних пошкоджень приладу.
Не використовуйте та не зберігайте прилад у занадто
холодних або гарячих місцях.
- Температура зберігання: від -30°С до +70°С
- Температура експлуатації: від -20°С до +65°С
Не намагайтеся ремонтувати дзеркало самостійно. У разі
виникнення будь-яких поломок, зверніться до продавця або
в сервісний центр.
Щоб уникнути втрати гарантійного обслуговування на Ваш
автомобіль, для установки і підключення дзеркала, будь
ласка, зверніться до фахівців СТО, на якому обслуговується
Ваш автомобіль.
1.
2.
3.
4.
5.
6.
7.
18
UA

Зміст
1. Застереження 19
2. Комплектація 20
3. Елементи керування 21
4. Особливості використання 22
5. Підключення дзеркала 23
6. Технічні характеристики 24
Вітаємо Вас з придбанням автомобільного дзеркала
заднього огляду Gazer.
Перед використанням приладу, будь ласка, уважно
ознайомтеся з даним посібником.
Застереження
Gazer MM5xx/MM7xx/MU5xx/MU7xx
Не використовуйте хімічні засоби для чищення пристрою.
Будь ласка, використовуйте м'яку тканину для очищення
корпусу та дзеркала.
Уникайте ударів, падінь і механічних пошкоджень приладу.
Не використовуйте та не зберігайте прилад у занадто
холодних або гарячих місцях.
- Температура зберігання: від -30°С до +70°С
- Температура експлуатації: від -20°С до +65°С
Не намагайтеся ремонтувати дзеркало самостійно. У разі
виникнення будь-яких поломок, зверніться до продавця або
в сервісний центр.
Щоб уникнути втрати гарантійного обслуговування на Ваш
автомобіль, для установки і підключення дзеркала, будь
ласка, зверніться до фахівців СТО, на якому обслуговується
Ваш автомобіль.
1.
2.
3.
4.
5.
6.
7.
19
UA

Комплектація
Дзеркало заднього огляду
Gazer MM5xx/MM7xx/
MU5xx/MU7xx
Основа кріплення
(Gazer MM501/MM701)
Блок
комутації
Накладка на лобове скло
для приховування кабелю
Посібник
користувача
Елементи керування
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Вбудований дисплей 4,3’’
Дзеркало
Кнопка ON/OFF – увімкнення/
вимкнення дисплея
Індикатор стану функції
автозатемнення дзеркала
(для
Gazer MM7xx/MU7xx )
Датчик освітленості света
Кріплення
Роз’єм підключення до блоку
комутації
Роз’єм підключення дзеркала
Блок фільтра/запобіжник
VIDEO1 IN – відеовхід №1
Camera – відеовхід №2
АСС+, GND – дроти
підключення живлення
Back CAR SIGNAL – дріт
керування
1
8
10
12
7
6
5
9
13
2
4
3
ACC+ (червоний)
Back CAR SIGNAL (зелений)
Блок комутації
GND (чорний)
(відеовхід №1)
(відеовхід №2)
Camera
VIDEO1 IN
FUSE
11
20
UA
