Ge security 868 Assembly instructions

1 of 22

P/N 1060785 • REV 1.00 • ISS 26FEB09

868 GEN2 wireless motion sensor

Installation Sheet

EN DE EL ES FR IT NL PT RU TR

J2J1

Securit

TX-2211-03-1/RF2211-03-1

2 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

5 6

7 8

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 3 of 22

EN: Installation Instructions

Explanation of figures

1 Mounting the detector

1 Cover plate

2 Cover

3 Transmitter board

4 Main board

5 Pyroelectric sensor

6 Corner mounting holes

7 Flat wall mounting holes

8 Base

9 Battery

10 Battery holder

11 Screw

2 Positioning the detector

1 3.0 metres maximum

2.4 metres nominal

1.8 metres minimum

3 Setting the range / sensitivity

1 J1 - BI

2 J1 - STD

3 J2 - 16 metres

4 J2 - 10 metres

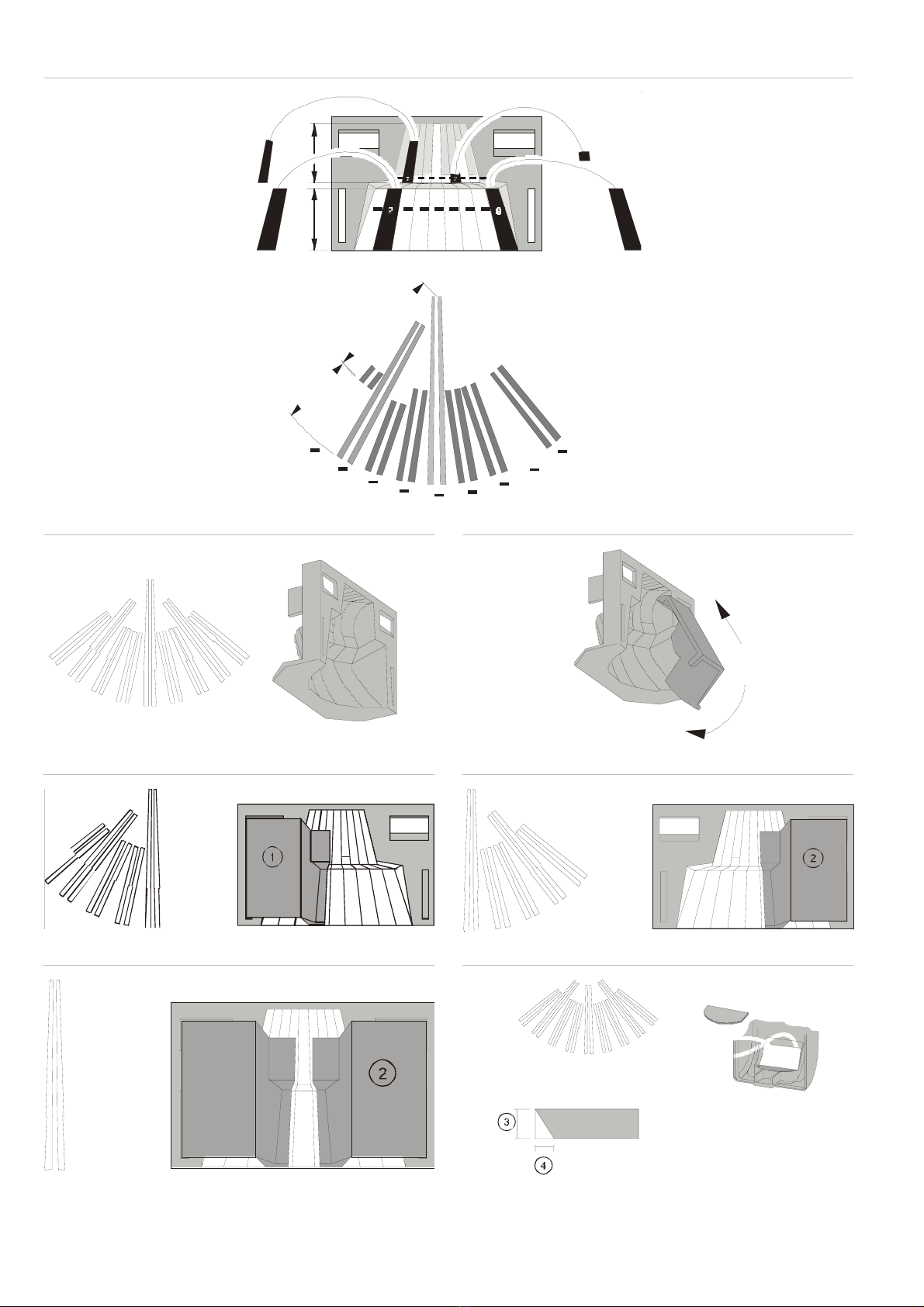

4-10 Selecting the coverage pattern

a Long range reflectors

b Wide range reflectors

1 Left plastic mask

2 Right plastic mask

3 2.4 metres

4 1.5 metres

Mounting instructions

1. Lift off the cover plate as shown in figure 1.

2. Open the detector by lifting the cover. Remove the

transmitter board and main board. Take care not to touch the

pyroelectric sensor.

3. Select mounting holes for corner or flat wall mounting. The

detector should be mounted at a height of 1.8 to 3.0 m. See

figure 2.

4. Use the base as a template for marking screw hole locations

on the wall.

5. Fasten the base to the wall.

6. Replace the main board and transmitter board.

7. Place the battery in the battery holder, observing the correct

polarity. See Installing the battery and setting up the

transmitter.

8. Replace the cover, insert the screw and replace the cover

plate.

As this is an encrypted sensor, a sensor test must be performed

after the batteries are changed. The panel must re-synchronize

with the sensor after the sensor has lost power. If it does not re-

synchronize, the panel ignores the sensor.

Positioning the detector

Install the detector so any movement caused by an intruder

crosses the detector’s field of vision. This is the direction best

detected by PIR detectors. Do not locate the sensor in the

following places:

• An area with an excessively metallic surface.

• Beyond 30 m of the receiver unit.

• On a surface that vibrates.

• On a surface exposed to moisture.

• Anywhere it is exposed to false alarm sources such as direct

sunlight, heat sources (heater, radiators, etc.), strong air

draughts (fans, air conditioning etc.), animals.

• An area where the ambient temperature is below -10°C or

above 50°C.

Setting the range and sensitivity

The wireless PIR provides two jumpers on the circuit board: J1 and

J2.

J1 determines sensitivity and has 2 modes:

• Bi-curtain mode (BI) increases false alarm immunity in smaller

areas. The intruder must pass through 2 curtains to trigger an

alarm. Do not use for single curtain applications or for ranges

under 1.5 m.

• Standard mode (STD) is used for wide-angle or single curtain

applications. It requires the intruder to pass through 1 curtain

to trigger an alarm. This is the factory default.

J2 determines range and has 2 settings:

• 16 m is used for detection range up to 16 m.

• 10 m is used for detection range under 10 m. This is the

factory default.

Range reduction reduces PIR sensitivity in the undercrawl area.

Installing the battery and setting up the

transmitter

The wireless PIR contains a built-in transmitter that is used in

conjunction with a compatible receiver.

There is no address setting required for the PIR. Consult the

appropriate control programming manual for instructions.

To prevent a low battery condition, install batteries as follows:

1. Ensure all female headers of the transmitter board are firmly

seated in the male headers of the main PIR-board socket.

Note: Be careful not to bend the antenna.

2. Observing the correct polarity, insert the battery into the

battery holder on the top side of the transmitter circuit board.

Once the battery is installed, the wireless PIR requires 2

minutes to initialize before it operates.

3. Walk test the detector to ensure proper operation and

coverage. See Walk testing the detector.

4. If the control panel indicates a low battery condition,

measure battery voltage. If either battery is less than 3 VDC,

replace the battery and repeat steps 1 to 3.

TX-2211-03-1/RF2211-03-1

4 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

Walk testing the detector

The wireless PIR provides a walk test mode for testing the detector

operation and coverage pattern. Use the following instructions to

walk test the detector.

1. Remove and replace the front cover.

2. When the cover is closed, the detector enters walk test mode

for approximately 2 minutes. Depending on jumper settings,

this mode allows the detector to activate an alarm whenever

a 1 or 2 curtain area is entered. The LED on the front cover

flashes to indicate an alarm.

3. Walk test the detection pattern, remove the cover and make

any necessary adjustments.

4. Replace the cover, walk test the unit and verify the detector is

communicating with the control panel. See the control panel

manufacturer’s instructions.

After walk test mode times out, the detector returns to normal

operating mode. In this mode, the wireless PIR only supervises

every 2 minutes and the LED is disabled to reduce battery

consumption.

Selecting the coverage pattern

Mask the appropriate mirror curtains with the adhesive labels

provided and reassemble the sensor module. See figure 4 for an

example of a mirror curtain coverage pattern corresponding to

curtain 2a & b, 7a and 9b masked.

Note: Removing label(s) can damage the mirror surface.

The coverage pattern can be changed to fit specific requirements

using the mirror masks as shown in figure 5 to 9. Mask off unused

curtains that are looking at walls or windows very close to the

detector.

Under optimal conditions, the range of the detector can be up to

100% higher than stated.

Window mask

When near objects within 1.5 m and directly under the detector, fit

the mask to the inside of the window (factory default).

This disables the part of the curtains looking down at the object,

whose closeness might destabilize the detector. In particular, use

the mask to avoid objects of changing temperature (drinks

machines, caged birds etc.) and reflective surfaces.

Maintaining the detector

When installed and used properly, the wireless PIR provides years

of service with minimal maintenance. You should walk test the

detector annually to ensure proper operation. See Walk testing the

detector.

Clean the inside of the detector with a soft bristled brush or

compressed air. Clean the cover with a damp (water) cloth to keep

it free of dust and dirt.

Always test the detector after cleaning.

Replacing the battery

Remove the battery to reset the low battery signal before

installing a new battery. To prevent a low battery condition, install

the battery exactly as described in Installing the battery and

setting up the transmitter.

Replace with the recommended batteries only. Use of any other

batteries may present a risk of fire or explosion.

Caution: Batteries can explode or cause burns if disassembled,

recharged or exposed to fire or high temperature. Dispose of

carefully. Keep away from children. Dispose of used battery

according to battery directive instructions and/or as required by

local laws.

Specifications

Model No. TX-2211-03-1 / RF2211-03-1

Battery type 3.0 V, 1300 mAh lithium

Recommended battery Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Typical standby current 10 μA

Estimated battery life at 20°C 2 to 4 years

Supervisory interval < 20 min

Typical RF output power 12 mW

Operating temperature -12° to 43°C

Relative humidity 5 to 95% non-condensing

Dimensions 120 X 70 X 50 mm

Weight 143 g

Detectable range (selectable) 10 to 16 m

Mirror type 9C90D75n

Number of zones 9

View angle 86°

DE: Installationsanweisungen

Legende der Abbildungen

1 Montage des melders

1 Vordere Abdeckung

2 Melder

3 Vorderteil des Gehäuses

4 Hauptplatine

5 Pyroelement

6 Befestigungslöcher für die Montage in einer Ecke

7 Befestigungslöcher für die Montage auf einer ebenen Fläche

8 Unterteil des Gehäuses

9 Batterie

10 Batteriehalter

11 Schraube

2 Ausrichten des melders

1 3,0 Meter (max.)

2,4 Meter (norm.)

1,8 Meter (min.)

3 Einstellen von reichweite und empfindlichkeit

1 J1 - BI

2 J1 - STD

3 J2 - 16 Meter

4 J2 - 10 Meter

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 5 of 22

4-10 Auswahl des erfassungsbereichs

a Langstreckenspiegel

b Weitwinkelspiegel

1 Linke Kunststoffmaske

2 Rechte Kunststoffmaske

3 2,4 Meter

4 1,5 Meter

Montage

1. Nehmen Sie die vordere Abdeckung wie in Abbildung !

gezeigt.

2. Öffnen Sie den Melder, indem Sie das Vorderteil des

Gehäuses‚ abnehmen. Entnehmen Sie die Senderplatine und

die Hauptplatine, Achten Sie dabei darauf, das Pyroelement

nicht zu berühren.

3. Wählen Sie die Befestigungslöcher für die Montage in einer

Ecke oder auf einer ebenen Fläche.

4. Der Melder sollte in einer Höhe von 1,8 bis 3,0 m angebracht

werden. Siehe Abbildung ".

5. Verwenden Sie das Unterteil des Gehäuses als Schablone

zum Anzeichnen der Bohrlöcher.

6. Befestigen Sie das Unterteil des Gehäuses an der Wand.

7. Setzen Sie die Hauptplatine und die Senderplatine wieder ein.

8. Setzen Sie die Batterie in den Batteriehalter. Achten Sie

hierbei auf die korrekte Polarität. Siehe: Einsetzen der Batterie

und Einstellen des Senders.

9. Setzen Sie das Vorderteil des Gehäuses, wieder auf,

befestigen Sie es mit Schraube und setzen Sie die Abdeckung

wieder auf.

Da dieser Melder verschlüsselt überträgt, ist nach dem Tausch der

Batterie zwingend ein Melder Test durchzuführen. Die Zentrale

muß sich nach dessen Spannungsverlust neu mit dem Melder

synchronisieren. Wird diese Synchronisation nicht durchgeführt,

ignoriert die Zentrale diesen melder.

Ausrichten des Melders

Installieren Sie den Melder so, daß eine eindringende Person das

Blickfeld des Melders durchquert. In dieser Weise ist bei passiven

Infrarotmeldern eine optimale Erkennung gewährleistet.

Installieren Sie den Melder nicht an folgenden Orten:

• In der Nähe ausgedehnter Metallflächen.

• Weiter als 30 m vom Empfänger entfernt.

• Vermeiden Sie zur Montage Oberflächen, die Vibrationen oder

Erschütterungen ausgesetzt sind.

• Auf feuchten Flächen.

• Vermeiden Sie Einflüsse, die zu Fehlalarmen führen können,

direktes Sonnenlicht, Wärmequellen (Heizungen, Strahler

usw.), starker Luftzug in Richtung des Melders (Ventilatoren,

Klimaanlage usw.), Tiere.

• Vermeiden Sie die Montage an Stellen, an denen die

Umgebungstemperatur -10 °C unterschreiten oder +50 °C

überschreiten kann.

Einstellen von reichweite und empfindlichkeit

Der drahtlose Infrarot-Bewegungsmelder hat auf der Leiterplatte

zwei Steckbrücken zur Einstellung:J1 und J2.

J1 instellung der Empfindlichkeit und besitzt 2 Modi:

• Doppel-Vorhang Modus (BI) verringert in kleinen Räumen die

Gefahr von Falschmeldungen. Hierbei muß die eindringende

Person zwei Vorhangsektoren durchqueren, um ein Alarm

auszulösen. Nicht für den Einsatz als reiner Vorhangmelder

oder für Entfernungen unter 1,5 m verwenden.

• Standard-Modus (STD) für den Einsatz als Weitwinkel- oder

Vorhangmelder. Hier wird der Alarm ausgelöst, wenn die

eindringende Person einen Vorhangsektor durchquert.

Werkseinstellung.

J2 Einstellung der Reichweite und besitzt 2 Einstellungen:

• 16 m für eine Reichweite bis zu 16 m.

• 10 m für Reichweiten bis 10 m. Werkseinstellung.

Bei einer Verringerung der Reichweite sinkt auch die

Empfindlichkeit des Sensors im Bereich unterhalb

(Unterkriechschutz) des Melders.

Einsetzen der Batterie und einstellen des

Senders

Der drahtlose PIR Melder hat einen eingebauten Sender für den

Betrieb mit einem entsprechenden Empfänger.

Eine Adreßeinstellung am Gerät ist nicht erforderlich. Beachten Sie

die Programmieranweisungen der zugehörigen Zentrale bzw. des

Empfängers RXI4N8.

Um die Meldung ‚Batterie entladen' bei der Zentrale zu vermeiden,

setzen Sie die Batterien wie folgt ein:

1. Achten Sie darauf, daß die Buchse der Senderplatine fest auf

dem Stecker der Hauptplatine steckt.

Hinweis: Achten Sie darauf, die Antenne nicht zu verbiegen.

2. Setzen Sie die Batterie unter Beachtung der korrekten

Polarität in den Batteriehalter oben auf der Senderplatine ein.

Nach dem Einsetzen der Batterie benötigt der drahtlose PIR

Melder 2 Minuten zur Initialisierung, bevor er betriebsbereit

ist.

3. Nehmen Sie einen Gehtest vor, um Reichweite und

einwandfreien Betrieb des Melders zu überprüfen. Beachten

Sie hierzu den Abschnitt Gehtest.

4. Wenn an der Zentrale / Empfänger RXI4N8 die Meldung

Batterie entladen erscheint, überprüfen Sie die

Batteriespannung. Wenn die Spannung der Batterie weniger

als 3 V beträgt, tauschen Sie die Batterie aus und wiederholen

Sie die Schritte 1 bis 3.

Gehtest

Der drahtlose PIR Melder verfügt über einen Gehtest-Modus zur

Prüfung des Geräts und seiner Reichweite. Der Gehtestmodus wird

wie folgt aktiviert:

1. Öffnen Sie das Meldergehäuse (Deckelkontakt auslösen) und

Schließen Sie das Meldergehäuse.

2. Nach dem Schließen der Abdeckung wird für ca. zwei Minuten

der Gehtest-Modus des Melders aktiviert. Je nach Position der

Steckbrücke löst der Melder einen Alarm aus, wenn ein Objekt

TX-2211-03-1/RF2211-03-1

6 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

in ein bzw. zwei Sektoren erkannt wird. Die LED vorn am Gerät

blinkt zur Anzeige des Alarms.

3. Gehen Sie den vorgesehenen Erfassungsbereich des Melders

ab, und öffnen Sie das Gerät, falls erforderlich, um

Korrekturen vorzunehmen.

4. Schließen Sie das Gerät wieder, nehmen Sie einen erneuten

Gehtest vor, und überprüfen Sie die Kommunikation mit der

Zentrale. Beachten Sie hierbei bitte die Anweisungen des

Herstellers der Zentrale.

Nach dem Ablauf der für den Gehtest vorgesehenen Zeit schaltet

der Melder auf den Normalbetrieb zurück. Im Normalbetrieb

übermittelt der Melder seinen Status nur alle zwei Minuten zur

Zentrale, und die LED bleibt dunkel, um die Batterie zu schonen.

Auswahl des Erfassungsbereichs

Maskieren Sie die entsprechenden Sektoren mit den mitgelieferten

Klebestreifen, und bauen Sie den Melder wieder zusammen.

Abbildung 4 zeigt zum Beispiel den Überwachungsbereich des

Geräts, wenn die Sektoren 2A und B, 7A und 9A maskiert sind.

Hinweis: Entfernen der Klebestreifen kann der Spiegel beschädigt

werden.

Mit den mitgelieferten Masken kann der Überwachungsbereich an

die jeweiligen Anforderungen angepaßt werden wie in den

Abbildungen 5 bis 9 gezeigtas. Maskieren Sie nicht benötigte

Sektoren, die andernfalls auf Wände oder Fenster in unmittelbarer

Nähe des Melders gerichtet sein würden.

Die Erfassungsreichweite des Melders kann unter optimalen

Bedingungen bis zu doppelt so hoch wie die angegebene

Reichweite sein.

Einstellend des Überwachungsbereichs

Wenn sich in unmittelbarer Nähe (innerhalb von 1,5 m) und direkt

unterhalb des Melders Objekte befinden, setzen Sie die Maske an

der Innenseite des Fensters ein (werksseitige Einstellung).

Hierdurch wird der Bereich der Sektoren abgedeckt, der nach

unten auf das Objekt gerichtet ist, um eine Beeinträchtigung der

Melderfunktion zu vermeiden. Benutzen Sie diese Maske vor allem,

um reflektierende Flächen und Objekte, deren Temperatur sich

ändern kann auszublenden (Kaffeemaschinen, Vogelkäfige usw.).

Wartung des Melders

Richtig installiert und eingesetzt ermöglicht der drahtlose PIR

Melder jahrelangen zuverlässigen Betrieb bei minimalem

Wartungsaufwand. Um einen einwandfreien Betrieb zu

gewährleisten, sollten Sie einmal jährlich einen Gehtest

vornehmen.

Reinigen Sie das Innere des Geräts mit Druckluft oder einem

weichen Pinsel. Reinigen Sie das Gehäuse mit einem leicht

angefeuchteten Tuch, um Staub und Schmutz zu entfernen.

Führen Sie nach jeder Reinigung einen Test des Melders durch.

Austausch der Batterie

Vor dem Einsetzen einer neuen Batterie muß die Meldung Batterie

entladen durch Entnehmen der Batterie zurückgesetzt werden.

Um Fehlermeldungen zu vermeiden muß die Batterie genau wie

beschrieben eingesetzt werden.

Verwenden nur durch die empfohlenen Batterien. Bei allen

anderen Batterien besteht Brand- oder Explosionsgefahr.

Vorsicht: Batterien können explodieren oder sehr heiß werden,

wenn sie zerlegt, ins Feuer geworfen oder hohen Temperaturen

ausgesetzt werden bzw. wenn versucht wird, sie wieder

aufzuladen. Entsorgen Sie die verbrauchte Batterie gemäß den

Anweisungen des Herstellers bzw. ihren örtlichen Vorschriften.

Dürfen nicht in die Hände von Kindern gelangen.

Technische Daten

Model Nr. TX-2211-03-1 / RF2211-03-1

Batterietyp 3.0 V, 1300 mAh Lithium

Empfohlener Batterietyp Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Stromaufnahme, Standby

(typisch)

10 μA

Vorraussichtliche

Lebensdauer der Batterie bei

20°C

2 bis 4 Jahre

Überwachungsintervall < 20 min

HF-Ausgangsleistung

(typisch)

12 mW

Temperaturbereich, Betrieb -12° bis 43°C

Rel. Luftfeuchtigkeit 5 bis 95% keine Kondensation

Abmessungen 120 X 70 X 50 mm

Gewicht 143 g

Überwachungsbereich

(umschaltbar)

10 bis 16 m

Typ des Spiegels 9C90D75n

Sektoren 9

Erfassungswinkel 86°

EL: Οδηγίες εγκατάστασης

Επεξήγηση των εικονογραφήσεων

1 Στερέωση του ανιχνευτή

1 Πλάκα καλύμματος

2 Κάλυμμα

3 Πλακέτα πομπού

4 Κύρια πλακέτα

5 Πυροηλεκτρικός αισθητήρας

6 Οπές στερέωσης για γωνία

7 Οπές στερέωσης για επίπεδο τοίχο

8 Βάση

9 Μπαταρία

10 Υποδοχή μπαταρίας

11 Βίδα

2 Τοποθέτηση του ανιχνευτή

1 3,0 μέτρα μέγιστο ύψος

2,4 μέτρα ονομαστικό ύψος

1,8 μέτρα ελάχιστο ύψος

3 Ρύθμιση της εμβέλειας / ευαισθησίας

1 J1 - BI

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 7 of 22

2 J1 - STD

3 J2 - 16 μέτρα

4 J2 - 10 μέτρα

4-10 Επιλογή του μοτίβου κάλυψης

a Κάτοπτρα μεγάλης εμβέλειας

b Κάτοπτρα ευρείας γωνίας

1 Αριστερή πλαστική μάσκα

2 ∆εξιά πλαστική μάσκα

3 2.4 μέτρα

4 1.5 μέτρο

Οδηγίες στερέωσης

1. Ανασηκώστε την πλάκα καλύμματος όπως φαίνεται στο

σχήμα 1.

2. Ανοίξτε τον ανιχνευτή ανασηκώνοντας το κάλυμμα.

Αφαιρέστε την πλακέτα του πομπού και την κύρια πλακέτα.

Προσέξτε να μην ακουμπήσετε τον πυροηλεκτρικό

αισθητήρα.

3. Επιλέξτε τις οπές στερέωσης για γωνία ήγια επίπεδο τοίχο.

Οανιχνευτής πρέπει να τοποθετείται σε ύψος από 1,8 έως

3,0 μέτρα. ∆είτε το σχήμα 2.

4. Χρησιμοποιήστε τη βάση ως μοντέλο για να σημαδεύσετε

στον τοίχο τις θέσεις των οπών για τις βίδες.

5. Στερεώστε τη βάση στον τοίχο.

6. Επανατοποθετήστε την κύρια πλακέτα και την πλακέτα του

πομπού.

7. Τοποθετήστε την μπαταρία στην υποδοχή μπαταρίας με τη

σωστή πολικότητα. ∆είτε την ενότητα Τοποθέτηση της

μπαταρίας και ρύθμιση του πομπού.

8. Επανατοποθετήστε το κάλυμμα, εισαγάγετε τη βίδα και

επανατοποθετήστε την πλάκα καλύμματος.

Καθώς αυτός οαισθητήρας χρησιμοποιεί κρυπτογράφηση,

πρέπει να πραγματοποιηθεί τεστ αισθητήρα μετά την

αντικατάσταση των μπαταριών. Οπίνακας πρέπει να

συγχρονιστεί εκ νέου με τον αισθητήρα μετά από διακοπή

τροφοδοσίας του αισθητήρα. Αν δεν γίνει ξανά οσυγχρονισμός, ο

πίνακας αγνοεί τον αισθητήρα.

Τοποθέτηση του ανιχνευτή

Εγκαταστήστε τον ανιχνευτή, έτσι ώστε οι πιθανές κινήσεις του

εισβολέα να διασχίζουν το οπτικό πεδίο του ανιχνευτή. Αυτή η

κατεύθυνση ανιχνεύεται καλύτερα από τους ανιχνευτές PIR. Μην

εγκαταστήσετε τον αισθητήρα στα παρακάτω μέρη:

• Σε σημείο με έντονη μεταλλική επιφάνεια.

• Σε απόσταση μεγαλύτερη των 30 μέτρων από τη μονάδα

του δέκτη.

• Σε επιφάνεια που δονείται.

• Σε επιφάνεια που εκτίθεται σε υγρασία.

• Οπουδήποτε μπορεί να εκτίθεται σε πηγές

ψευδοσυναγερμών, όπως το άμεσο φως του ήλιου, πηγές

θέρμανσης (θερμάστρες, καλοριφέρ, κ.λπ.), δυνατά ρεύματα

αέρα (ανεμιστήρες, κλιματιστικά, κ.λπ.), ζώα.

• Σε περιοχή όπου ηθερμοκρασία του περιβάλλοντος

είναικάτω των -10°C ήάνω των 50°C.

Ρέθμιση της εμβέλειας και της ευαισθησίας

Οασύρματος αισθητήρας PIR παρέχει δύο γέφυρες στην πλακέτα

κυκλώματος: J1 και J2.

Ηγέφυρα J1 καθορίζει την ευαισθησία και έχει 2 καταστάσεις

λειτουργίας:

• Ηκατάσταση λειτουργίας διπλής κουρτίνας (BI) αυξάνει την

ατρωσία σε ψευδοσυναγερμούς σε περιοχές μικρής έκτασης.

Οεισβολέας πρέπει ναπεράσει μέσω 2 κουρτινών για να

ενεργοποιηθεί οσυναγερμός. Μην χρησιμοποιείτε αυτή την

κατάσταση λειτουργίας για εφαρμογές μίας κουρτίνας ήγια

εμβέλειες κάτω του 1,5 μέτρου.

• Ητυπική κατάσταση λειτουργίας (STD) χρησιμοποιείται για

εφαρμογές ευρείας γωνίας ήμονής κουρτίνας. Οεισβολέας

πρέπει να περάσει μέσω1 κουρτίνας για να ενεργοποιηθεί ο

συναγερμός. Αυτή είναι ηεργοστασιακή ρύθμιση.

Ηγέφυρα J2 καθορίζει την εμβέλεια και έχει 2 ρυθμίσεις:

• 16 μέτρα για εμβέλεια ανίχνευσης έως 16 μέτρα.

• 10 μέτρα για εμβέλεια ανίχνευσης κάτω των 10 μέτρων.

Αυτή είναι ηεργοστασιακή ρύθμιση.

Ημείωση της εμβέλειας αυξάνει την ευαισθησία του αισθητήρα

PIR στους υποδαπέδιους κενούς χώρους.

Τοποθέτηση της μπαταρίας και ρύθμιση του

πομπού

Οασύρματος αισθητήρας PIR περιλαμβάνει έναν ενσωματωμένο

πομπό που χρησιμοποιείται σε συνδυασμό με έναν συμβατό

δέκτη.

∆εν απαιτείται ρύθμιση διεύθυνσης για τον αισθητήρα PIR. Για

οδηγίες, συμβουλευτείτε το εγχειρίδιο προγραμματισμού του

πίνακα ελέγχου.

Για αποφυγή της κατάστασης χαμηλής μπαταρίας, τοποθετήστε

τις μπαταρίες ως εξής:

1. Βεβαιωθείτε ότι όλοι οι θηλυκοί σύνδεσμοι της πλακέτας

του πομπού εδράζονται καλά στους αρσενικούς συνδέσμους

της υποδοχής της κύριας πλακέτας του αισθητήρα PIR.

Σημείωση: Προσέξτε να μην κάμψετε την κεραία.

2. Προσέχοντας την πολικότητα, τοποθετήστε την μπαταρία

στην υποδοχή μπαταρίας στην επάνω πλευρά της πλακέτας

κυκλώματος του πομπού. Μετά την τοποθέτηση της

μπαταρίας, απαιτούνται 2 λεπτά προετοιμασίας του

αισθητήρα PIR πριν λειτουργήσει.

3. Πραγματοποιήστε το τεστ αισθητήρα για να διασφαλίσετε

τη σωστή λειτουργία και κάλυψή του. ∆είτε την ενότητα

Πραγματοποίηση του τεστ αισθητήρα.

4. Αν οπίνακας ελέγχου υποδείξει κατάσταση χαμηλής

μπαταρίας, μετρήστε την τάση της μπαταρίας. Αν ητάση

κάποιας μπαταρίας είναι κάτω των 3 VDC, αντικαταστήστε

την και επαναλάβετε τα βήματα 1 έως 3.

Πραγματοποίηση του τεστ αισθητήρα

Οασύρματος αισθητήρας PIR παρέχει μια κατάσταση τεστ για

τον έλεγχο της λειτουργίας και του μοτίβου κάλυψης του

ανιχνευτή. Ακολουθήστε τις παρακάτω οδηγίες για να

πραγματοποιήσετε το τεστ του αισθητήρα.

1. Αφαιρέστε και επανατοποθετήστε το μπροστινό κάλυμμα.

TX-2211-03-1/RF2211-03-1

8 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

2. Όταν κλείσετε το κάλυμμα, οανιχνευτής μεταβαίνει σε

κατάσταση τεστ για 2 λεπτά περίπου. Ανάλογα με τις

ρυθμίσεις της γέφυρας, αυτή ηκατάσταση λειτουργίας

επιτρέπει την ενεργοποίηση συναγερμού από τον ανιχνευτή

οποτεδήποτε πραγματοποιείται είσοδος στην περιοχή 1 ή2

κουρτινών. Ηένδειξη LED στο μπροστινό κάλυμμα

αναβοσβήνει υποδεικνύοντας την κατάσταση συναγερμού.

3. Κάντε το τεστ στο μοτίβο ανίχνευσης, αφαιρέστε το

κάλυμμα και πραγματοποιήστε τις απαραίτητες ρυθμίσεις.

4. Επανατοποθετήστε το κάλυμμα, κάντε το τεστ της μονάδας

και επαληθεύστε ότι οανιχνευτής επικοινωνεί με τον πίνακα

ελέγχου. Ανατρέξτε στις οδηγίες του κατασκευαστή του

πίνακα ελέγχου.

Μετά τη λήξη της κατάστασης τεστ, οανιχνευτής επιστρέφει

στην κανονική κατάσταση λειτουργίας. Σε αυτή την κατάσταση

λειτουργίας, οασύρματος αισθητήρας PIR πραγματοποιεί

επιτήρηση κάθε 2 λεπτά και ηένδειξη LED είναι

απενεργοποιημένη έτσι ώστε να μην αναλώνεται ημπαταρία.

Επιλογή του μοτίβου κάλυψης

Καλύψτε τα κατάλληλα είδωλα κουρτινών με τις παρεχόμενες

αυτοκόλλητες ετικέτες και επανασυναρμολογήστε το module του

αισθητήρα. Για ένα παράδειγμα μοτίβου κάλυψης ειδώλων

κουρτίνας που αντιστοιχεί στην κάλυψη των κουρτινών 2a & b,

7a και 9b, δείτε το σχήμα 4.

Σημείωση: Ηαπομάκρυνση των ετικετών μπορεί να προκαλέσει

βλάβη στην επιφάνεια αντανάκλασης.

Το μοτίβο κάλυψης μπορεί να τροποποιηθεί με τις μάσκες

κάλυψης ειδώλων, έτσι ώστε να ανταποκρίνεται σε ειδικές

απαιτήσεις, όπως φαίνεται στα σχήματα 5 έως9 ). Καλύψτε τις

κουρτίνες που δεν χρησιμοποιούνται και στρέφονται σε τοίχους

ήπαράθυρα που είναι πολύ κοντά στον ανιχνευτή.

Σε βέλτιστες συνθήκες, ηεμβέλεια του ανιχνευτή μπορεί να είναι

έως 100% μεγαλύτερη από την αναφερόμενη.

Μάσκα κάλυψης παραθύρου

Αν υπάρχουν αντικείμενα που βρίσκονται σε απόσταση

μικρότερη του 1,5 μέτρου από τον ανιχνευτή και ακριβώς από

κάτω του, βάλτε τη μάσκα στο εσωτερικό του παραθύρου

(εργοστασιακή ρύθμιση). Με αυτόν τον τρόπο απενεργοποιούνται

οι κουρτίνες που στρέφονται προς το αντικείμενο, καθώς η

κοντινή τους απόσταση μπορεί να αποσταθεροποιήσει τον

ανιχνευτή. Ειδικότερα, χρησιμοποιήστε τη μάσκα για να

αποφύγετε αντικείμενα μεταβαλλόμενης θερμοκρασίας (μηχανές

παρασκευής ποτών, πουλιά σε κλουβιά, κ.λπ.).

Συντήρηση του ανιχνευτή

Αν οασύρματος αισθητήρας PIR εγκατασταθεί σωστά και

χρησιμοποιείται σωστά, λειτουργεί για πολλά χρόνια με ελάχιστη

συντήρηση. Πρέπει να κάνετε το τεστ του ανιχνευτή μία φορά το

χρόνο για να διασφαλίζετε ότι λειτουργεί σωστά. ∆είτε την

ενότητα Πραγματοποίηση του τεστ αισθητήρα.

Καθαρίστε το εσωτερικό του ανιχνευτή με μια βούρτσα με

μαλακές τρίχες ήσυμπιεσμένο αέρα. Καθαρίστε το κάλυμμα με

ένα νοτισμένο (σε νερό) πανί, για να το διατηρήσετε καθαρό από

σκόνη και ρύπους.

Πραγματοποιείτε πάντα το τεστ του ανιχνευτή μετά από

καθαρισμό.

Αντικατάσταση της μπαταρίας

Πριν τοποθετήσετε μια νέα μπαταρία, αφαιρέστε την μπαταρία

για να επαναφέρετε το σήμα χαμηλής μπαταρίας. Για αποφυγή

της κατάστασης χαμηλής μπαταρίας, τοποθετήστε την μπαταρία

ακριβώς όπως περιγράφεται στην ενότητα Τοποθέτηση της

μπαταρίας και ρύθμιση του πομπού.

Αντικαταστήστε τις μπαταρίες μόνο με τις προτεινόμενες

μπαταρίες. Ηχρήση άλλων μπαταριών μπορεί να αποτελέσει

κίνδυνο πυρκαγιάς ήέκρηξης.

Προσοχή: Οι μπαταρίες ενδέχεται να εκραγούν ήνα

προκαλέσουν εγκαύματα κατά την επαναφόρτιση, την

αποσυναρμολόγηση ήόταν εκτεθούν σε φωτιά ήσε υψηλές

θερμοκρασίες. Απορρίψτε τις με προσοχή. Κρατήστε τις

μπαταρίες μακριά από τα παιδιά. Απορρίψτε τις

χρησιμοποιημένες μπαταρίες σύμφωνα με τις ρυθμιστικές

οδηγίες περί μπαταριών και/ήσύμφωνα με τη νομοθεσία της

χώρας σας.

Προδιαγραφές

Αρ. μοντέλου TX-2211-03-1/RF2211-03-1

Τύπος μπαταρίας 3,0 V, 1300 mAh λιθίου

Προτεινόμενη μπαταρία Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Τυπικό ρεύμα αναμονής 10 mA

Εκτιμώμενη διάρκεια ζωής

μπαταρίας στους 20°C

2 έως 4 έτη

∆ιάστημα επιτήρησης < 20 λεπτά

Τυπική ισχύς εξόδου RF 12 mW

Θερμοκρασία λειτουργίας -12°C έως 43°C

Σχετική υγρασία 5% έως 95% χωρίς συμπύκνωση

∆ιαστάσεις 120 X 70 X 50 χιλ.

Βάρος 143 γρ.

Εμβέλεια ανίχνευσης

(επιλέξιμη)

10 έως 16 μέτρα

Τύπος κατόπτρου 9C90D75n

Αριθμός ζωνών 9

Οπτική γωνία 86°

ES: Instrucciones de instalación

Explicación de ilustraciones

1 Montaje del detector

1 Placa de la tapa

2 Tapa

3 Placa del transmisor

4 Placa principal

5 Sensor piroeléctrico

6 Agujeros de montaje para esquina

7 Agujeros de montaje en pared lisa

8 Base

9 Batería

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 9 of 22

10 Eceptáculo de la batería

11 Tornillo

2 Localización del detector

1 Máximo de 3,0 metros

2,4 metros nominales

Mínimo de 1,8 metros

3 Configuración del rango y la sensibilidad

1 J1 - BI

2 J1 - STD

3 J2 - 16 metros

4 J2 - 10 metros

4-10 Selección del patrón de alcance

a Reflectores de la longitud de onda

b Reflectores de la amplitud de onda

1 Máscara de plástico izquierda

2 Máscara de plástico derecha

3 2,4 metros

4 1,5 metros

Instrucciones de montaje

1. Quite la placa de la tapa como se muestra como se muestra

en la figura 1.

2. Abra el detector levantando la tapa y quite la placa del

transmisor y la placa principal, teniendo cuidado de no tocar

el sensor piroeléctrico.

3. Seleccione los agujeros de montaje para esquina o un

montaje en pared lisa. El detector debería montarse a una

altura de 1,8 a 3,0 m. Ver figura 2.

4. Utilice la base como plantilla para marcar en la pared las

ubicaciones de los agujeros para los tornillos.

5. Asegure la base a la pared.

6. Sustituya la placa principal y la placa del transmisor.

7. Coloque la batería en el receptáculo de la batería teniendo

cuidado con la polaridad. Vea Instalación de la batería y la

configuración del transmisor.

8. Sustituya la tapa, inserte el tornillo y sustituya la placa de la

tapa.

Es como un sensor encriptado, debe realizarse una prueba del

sensor después del cambio de las baterías. El panel debe re-

sincronizar con el sensor después de que el sensor se halla

quedado sin alimentación. Si esta operación no se realiza el panel

de control ignorara al sensor.

Localización del detector

Instale el detector de forma que los movimientos de un intruso se

incluyan dentro de los campos de visión. Estas son las direcciones

mejor detectadas por los detectores de PIR. No coloque el sensor

en en los lugares siguientes:

• Ningún área con una superficie metálica excesiva.

• Más de 30 m de la unidad receptora.

• En una superficie que vibre.

• En una superficie que esté expuesta a la humedad.

• En algún lugar en el que pueda estar expuesto a fuentes de

falsa alarma tales como la luz del sol directa, fuentes de calor

(calentador, radiadores, etc.), fuertes corrientes de aire sobre

el detector (ventiladores, aire acondicionado, etc.), animales.

• Donde la temperatura ambiente se encuentre por debajo de

—10 ºC o por encima de 50 ºC.

Configuración del rango y la sensibilidad

Los PIR inalámbricos proporcionan dos puentes en la placa del

circuito: J1 y J2.

J1 determina la sensibilidad y tiene 2 modos:

• El modo bi-cortina (BI) usado para aumentar la inmunidad a

la falsa alarma en áreas más pequeñas. Requiere que el

intruso pase por dos cortinas para activar la alarma. No

utilizar con aplicaciones de una sola cortina o con rangos

menores de 1,5 m.

• Modo estándar (STD) usado con aplicaciones de ángulo

amplio o con aplicaciones de una sola cortina. Requiere que

el intruso pase por una cortina para activar la alarma.

Predeterminado de fábrica.

J2 determina el rango y tiene 2 configuraciones:

• 16 m se usa para un rango de detección de hasta 16 m.

• 10 m se usa para un rango de detección por debajo de 10 m.

Predeterminado de fábrica.

La reducción del rango reducirá la sensibilidad PIR en el área de

rastreo.

Instalación de la batería y configuración del

transmisor

Los PIR inalámbricos contienen un transmisor incorporado que se

usa conjuntamente con un receptor compatible.

No hay ninguna configuración de dirección para los PIR; consulte

las instrucciones de control de programación apropiadas.

Para evitar el aviso de “batería baja” en la unidad de control,

instale las baterías en el orden que le indican los siguientes pasos:

1. Asegúrese de que el conector hembra de la placa del

transmisor esté ajustada firmemente al conector macho de

la toma de corriente principal de la placa PIR.

Nota: Tenga cuidado de no doblar la antena.

2. Examinando la polaridad correcta, inserte la batería en el

receptáculo de la parte superior de la placa del circuito del

transmisor. Una vez instalada la batería, los PIR inalámbricos

necesitan dos minutos para inicializarse antes de entrar en

funcionamiento.

3. Haga una prueba de detección del detector para asegurarse

de su correcto funcionamiento y alcance. Consulte Prueba de

detección del detector.

4. Si la unidad de control muestra el aviso de “batería baja”,

mida el voltaje de la batería. Si una de las dos baterías está a

menos de 3 VDC, sustituya la batería y repita los pasos 1 al 3.

Prueba de detección del detector

Los PIR inalámbricos disponen de un modo de prueba de

detección para probar el funcionamiento del detector y su patrón

de alcance. Utilice las siguientes instrucciones para probar el

detector:

TX-2211-03-1/RF2211-03-1

10 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

1. Quite la tapa delantera y sustituya la tapa.

2. Cuando la tapa esté cerrada, el detector activa el modo de

prueba de detección durante dos minutos aproximadamente.

Dependiendo de la configuración del puente, el modo de

prueba de detección permite al detector poner en

funcionamiento la alarma cuando se entra en un área de una

o dos cortinas. El LED, visible en la tapa delantera, parpadea

para indicar que hay una alarma.

3. Pruebe el patrón de detección, quite la tapa y realice los

ajustes necesarios.

4. Sustituya la tapa, pruebe la unidad y verifique si el detector

se comunica con la unidad de control. Vea las instrucciones

de la unidad de control del fabricante.

Cuando finaliza el modo de prueba de detección, el detector

vuelve al modo operativo normal. En el modo operativo normal,

los PIR inalámbricos sólo supervisan una vez cada dos minutos y

el LED se encuentra desactivado para reducir el consumo de

batería.

Selección del patrón de alcance

Oculte las cortinas de espejo elegidas con las etiquetas adhesivas

proporcionadas y vuelva a montar el módulo del sensor.

Consulte la figura 4 para un ejemplo de alcance de la cortina de

espejo correspondiente a las cortinas ocultas 2a y b, 7a y 9b.

Nota: Quitar la(s) etiqueta(s) puede dañar la superficie del espejo.

El patrón de alcance se puede cambiar para que cumpla unos

requisitos específicos utilizando las máscaras de espejo como se

muestra en figura 5 a 9. Enmascare las cortinas no usadas, que de

otra manera podrían estar orientadas a paredes o ventanas muy

cercanas al detector.

Bajo condiciones óptimas, el rango del detector puede ser hasta

un 100 % mayor de lo establecido.

Máscara de ventana

En presencia de objetos cercanos a (a menos de 1,5 m) y

directamente debajo del detector, fije la máscara al interior de la

ventana (predeterminado de fábrica).

Esto desactiva la parte de las cortinas que está orientada hacia el

objeto, cuya cercanía podría desestabilizar el detector. En

concreto, utilice la máscara para evitar objetos de temperatura

cambiante (bebidas, máquinas, pájaros enjaulados, etc.) y

superficies reflectantes.

Mantenimiento del detector

Si se instala y usa correctamente, los PIR inalámbricos

proporcionan años de servicio con un mantenimiento mínimo. Es

aconsejable que pruebe el detector anualmente como se describe

en Prueba de detección del detector para asegurar un

funcionamiento correcto.

Limpie el interior del detector con un cepillo de púas suave o con

aire comprimido. Limpie la tapa con un paño húmedo (agua)

según sea necesario para que no tenga polvo o suciedad.

Pruebe siempre el detector después de limpiarlo.

Sustitución de la batería

Debe quitar la batería para restablecer la señal de batería baja

antes de instalar una batería nueva. Para evitar un estado de

batería baja, debe instalar la batería exactamente como se

describe en Instalación de la batería y configuración del

transmisor.

Sustituya las baterías con sólo con las baterías recomendadas. El

uso de otras baterías puede suponer un riesgo de incendio o de

explosión.

Precaución: Las baterías pueden explotar o causar quemaduras

si se desmontan, se recargan o se exponen al fuego o a altas

temperaturas. Disponga cuidadosamente de. Manténgalas fuera

del alcance de los niños.

Especificaciones

Modelo No. TX-2211-03-1 / RF2211-03-1

Tipo de batería 3,0 V, 1300 mAh litio

Batería recomendada Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Consumo en reposo 10 μA

Vida estimada de la batería

a 20°C

2 a 4 años

Intervalo de supervisión < 20 min

Potencia de salida RF 12 mW

Temperatura de trabajo -12°a 43°C

Humedad relativa 5 al 95% no condensable

Tamaño 120 X 70 X 50 mm

Peso 143 g

Detección (seleccionable) 10 a 16 m

Tipo de espejo 9C90D75n

Número de cortinas 9

Cobertura 86°

FR: Notice d’installation

Explication des figures

1 Montage du detecteur

1 Le cache

2 Avant

3 Transmetteur

4 Carte principale

5 Pyroélectrique

6 Trous de fixation pour les angles

7 Trous de fixation pour les murs

8 Base

9 Pile

10 Compartiment

11 Cache

2 Choix de l'emplacement du detecteur

1 3,0 mètres maximum

2,4 mètres nominal

1,8 mètres minimum

3 Reglage de la portee et de la sensibilite

1 J1 - BI

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 11 of 22

2 J1 - STD

3 J2 - 16 mètres

4 J2 - 10 mètres

4-10 Choix du modele de couverture

a Réflecteurs longue portée

b Réflecteurs large portée

1 Masque plastique gauche

2 Masque plastique droit

3 2,4 mètres

4 1,5 mètres

Instructions de montage

1. Retirez le cache comme indiqué à la figure 1.

2. Ouvrez le détecteur en soulevant la face avant et en retirant

la carte du transmetteur et la carte principale, en prenant

garde de ne pas toucher le capteur pyroélectrique.

3. Choisissez les trous de fixation pour les angles ou pour les

murs. Fixez le détecteur à une hauteur située entre 1,8 et 3,0

m. Voir figure 2.

4. Utilisez la base comme modèle pour marquer l'emplacement

des vis sur le mur.

5. Fixez la base au mur.

6. Remettez la carte principale et la carte du transmetteur en

place.

7. Placez la pile dans son compartiment en respectant la

polarité. Reportez-vous aux instructions de la section Mise en

place de la pile et configuration du transmetteur.

8. Remettez la face avant en place, insérez la vis et remettez le

cache en place.

Comme c'est un capteur crypté, un test de capteur doit être

effectué après changement des batteries. La centrale doit être re-

synchronisée avec le capteur, suite à une perte d'alimentation de

ce dernier. Si le capteur n'est pas re-synchronisé, la centrale

ignorera celui-ci.

Choix de l'emplacement du detecteur

Placez le détecteur de sorte que le déplacement d'un intrus

traverse le champ. Il s'agit de la direction la mieux reconnue par

les détecteurs IRP (infrarouges passifs). Ne placez pas le détecteur

dans les emplacements suivants :

• Sur une surface essentiellement métallique.

• À plus de 30 m de l'unité de réception.

• Sur une surface soumise à des vibrations.

• Sur une surface exposée à l'humidité.

• À un endroit où il risque d'être exposé à des sources d'alarme

erronées telles que lumière directe du soleil, sources de

chaleur (par exemple,radiateurs), forte arrivée d'air sur le

détecteur (ventilateurs, climatisation, etc.), animaux.

• À un endroit où la température est inférieure à -10°C ou

supérieure à 50°C.

Reglage de la portee et de la sensibilite

La carte du détecteur IRP radio comporte deux cavaliers : J1 et J2.

J1 détermine la sensibilité et et possède 2 modes :

• Mode bi-rideau (BI) utilisé pour augmenter l'immunité contre

les fausses alarmes dans les zones plus petites. L'intrus doit

traverser deux rideaux pour déclencher une alarme. Ne

convient pas aux applications nécessitant un rideau unique ni

aux portées inférieures à 1,5 m.

• Mode standard (STD) convient aux applications nécessitant

un rayon de couverture important ou un rideau unique.

L'intrus doit traverser un rideau pour déclencher une alarme.

Réglage d'usine par défaut.

J2 détermine la portée et et possède 2 paramétrages :

• 16 m rayon de portée 16 m maximum.

• 10 m rayon de portée inférieur à 10 m. Réglage d'usine par

défaut.

La réduction de la portée diminue la sensibilité du détecteur IRP

dans les vides sanitaires.

Mise en place de la pile et configuration du

transmetteur

Le détecteur IRP radio contient un transmetteur intégré utilisé

conjointement avec un récepteur compatible.

Aucun réglage d'adresse ne doit être effectué sur le détecteur IRP

radio. Reportez-vous aux instructions de programmation de la

centrale utilisée.

Pour éviter le message "Batterie faible" sur la centrale, placez des

piles en observant la procédure suivante :

1. Vérifiez que tous les connecteurs femelles de la carte du

transmetteur sont correctement insérés dans les connecteurs

mâles de la carte principale du détecteur IRP.

Note: Veillez à ne pas tordre l'antenne.

2. En respectant la polarité, placez la pile dans son

compartiment situé en haut de la carte du transmetteur. Une

fois la pile installée, il faut deux minutes d'initialisation au

détecteur IRP radio avant qu'il ne fonctionne.

3. Testez le fonctionnement et la couverture du détecteur.

Reportez-vous à la section Test du détecteur.

4. Si la centrale annonce "Batterie faible", vérifiez la tension de

la pile. Si celle-ci est inférieure à 3 Vcc, remplacez la pile et

répétez les étapes 1 à 3.

Test du detecteur

Le mode de test vous permet de tester le fonctionnement et la

couverture du détecteur IRP radio. Pour ce faire :

1. Retirez le cache avant et remettez le cache en place.

2. A la fermeture du cache, le détecteur passe en mode de test

pendant environ deux minutes. Selon le réglage des cavaliers,

le mode de test permet au détecteur de déclencher une

alarme quand un intrus traverse 1 ou 2 rideau(x). La LED

située à l'avant du détecteur clignote pour indiquer une

alarme.

3. Testez la détection, retirez le cache et faites tous les réglages

nécessaires (le cas échéant).

4. Remettez le cache en place, testez l'unité et vérifiez que le

détecteur communique avec la centrale. Reportez-vous aux

instructions du fabricant de la centrale.

Une fois le test terminé, le détecteur repasse en mode de

fonctionnement normal. En mode de fonctionnement normal, le

TX-2211-03-1/RF2211-03-1

12 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

détecteur IRP radio n'effectue sa surveillance que toutes les deux

minutes et la LED est désactivée pour réduire la consommation de

la pile.

Choix du modele de couverture

Masquez les rideaux miroirs avec les étiquettes adhésives fournies

et réassemblez le détecteur. Voir la figure 4 pour un exemple de

montre une couverture correspondant aux rideaux 2a & b, 7a et

9b masqués.

Note: Le retrait des étiquettes peut endommager la surface des

miroirs.

Pour modifier le modèle de couverture, utilisez les masques

comme indiqué aux figures de 5 à 9. Masquez les rideaux inutilisés

pour éviter qu'ils ne surveillent les murs ou fenêtres très proches

du détecteur.

Dans des conditions optimales, la portée du détecteur peut être

supérieure de 100 % à celle indiquée.

Masque destine a la fenetre

En présence d'objets proches (rayon d'1,5 m) du détecteur ou

situés directement sous celui-ci, placez le masque à l'intérieur de

la fenêtre (réglage d'usine par défaut).

Ceci désactive la partie des rideaux surveillant les objets dont la

proximité risque de déstabiliser le détecteur. En particulier, utilisez

ce masque pour éviter les objets de température variable

(distributeurs de boissons, oiseaux en cage, etc.) et les surfaces

réfléchissantes.

Entretien du detecteur

Installé et utilisé correctement, le détecteur IRP radio peut

fonctionner pendant des années avec un minimum d'entretien.

Pour garantir un fonctionnement correct, testez le détecteur une

fois par an en observant la procédure décrite dans la section Test

du détecteur.

Nettoyez l'intérieur du détecteur avec une brosse souple ou de l'air

comprimé. Nettoyez le cache avec un tissu imbibé d'eau pour

retirer toute trace de poussière et de salissure.

Testez toujours le détecteur après l'avoir nettoyé.

Remplacement de la pile

Avant de placer une pile neuve, retirez la batterie à remplacer

pour réinitialiser le signal de batterie faible. Pour empêcher le

déclenchement du signal de batterie faible, vous devez installer la

pile en suivant exactement les instructions in Mise en place de la

pile et configuration du transmetteur.

Remplacez uniquement avec les batteries préconisées.

L'utilisation d'autres piles peut provoquer un incendie ou une

explosion.

Attention: Les piles peuvent exploser ou provoquer des brûlures si

elles sont retirées, rechargées ou exposées à une flamme ou une

source de température élevée. Se débarrasser avec précaution.

Tenez-les hors de portée des enfants.

Spécifications

Modèle No TX-2211-03-1 / RF2211-03-1

Type de batterie 3,0 V, 1300 mAh Lithium

Pile recommandée Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Courant typique au repos 10 μA

Durée de vie estimée de la

batterie à 20°C

2 à 4 ans

Intervalle de supervision < 20 min

Sortie RF de puissance

typique

12 mW

Température de

fonctionnement

-12° à 43°C

Humidité relative 5 à 95% sans condensation

Dimensions 120 X 70 X 50 mm

Poids 143 g

Portée de détection

(sélectionnable)

10 à 16 m

Type de miroir 9C90D75n

Nombre de zones 9

Angle de vue 86°

IT: Istruzioni di Installazione

Spiegazione delle immagini

1 Montaggio del rilevatore

1 Piastra di copertura

2 Coperchio

3 Scheda del trasmettitore

4 Scheda principale

5 Sensore piroelettrico

6 Fori di montaggio per l’installazione ad angolo

7 Fori di montaggio per l’installazione ad a muro

8 Base

9 Batteria

10 Porta batteria

11 Vite

2 Posizionamento del rilevatore

1 3,0 metri massima

2,4 metri nominale

1,8 metri minima

3 Impostazione del campo di copertura e della sensibilità

1 J1 - BI

2 J1 - STD

3 J2 - 16 metri

4 J2 - 10 metri

4-10 Selezione del campo di copertura

a Specchi lungo raggio

b Specchi ampio raggio

1 Maschera di plastica sinistra

2 Maschera di plastica destra

3 2,4 metri

4 1,5 metri

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 13 of 22

Istruzioni per il montaggio

1. Sollevare la piastra di copertura come mostrato in figura 1.

2. Aprire il rilevatore sollevando il coperchio quindi rimuovere la

scheda del trasmettitore e la scheda principale, facendo

attenzione a non toccare il sensore piroelettrico.

3. Scegliere i fori di montaggio per l’installazione ad angolo o il

montaggio a muro. Montare il rilevatore ad un’altezza

compresa tra 1,8 e 3 m. Vedi figura 2.

4. Utilizzare la base come dima per segnare i fori delle viti sul

muro.

5. Fissare la base al muro.

6. Riposizionare la scheda principale e la scheda del

trasmettitore.

7. Posizionare la batteria nell’apposito supporto acendo

attenzione alla polarità. Consultare Installazione della batteria

e impostazione del trasmettitore.

8. Riposizionare il coperchio, inserire la vite e riposizionare la

piastra di copertura.

Essendo un sensore codificato, un test del sensore deve essere

sempre eseguito dopo la sostituzione delle batterie. La centrale

deve ri-sincronizzarsi con il sensore dopo che il sensore è stato

completamente disalimentato. Se non viene effettuato il test del

sensore, la centrale potrebbe ignorare il sensore stesso.

Posizionamento del rilevatore

Installare il rilevatore cercando di prevedere i movimenti di un

eventuale intruso in modo che questi vadano ad attraversare il

campo di copertura. Non posizionare il sensore nelle seguenti

posizioni:

• Un’area con molte superfici metalliche.

• A più di 30 m dall’unità di ricezione.

• Su una superficie instabile.

• Su una superficie esposta all’umidità.

• In luoghi dove potrebbero verificarsi dei falsi allarmi, ad

esempio luce solare diretta, fonti di calore (termosifoni,

radiatori e così via), forti correnti d’aria in prossimità del

rilevatore (ventilatori, condizionatori d’aria e così via), animali.

• In ambienti con temperatura inferiore a -10 °C o superiore a

50 °C.

Impostazione del campo di copertura e della

sensibilità

Il PIR senza fili è dotato di due ponticelli sulla scheda del circuito

che consentono: J1 e J2.

J1 determina la sensibilità e ha due modalità:

• Ambienti instabili (BI) utilizzata per ridurre il rischio di falsi

allarmi in aree di dimensioni ridotte. Perché l’allarme venga

attivato, è necessario che l’intruso attraversi un solo campo

visivo del sensore (fascio). Non utilizzare per applicazionia

schermo singolo o per campi inferiori a 1,5 m.

• Modalità standard (STD) utilizzato per applicazioni a ampio

raggio o per le protezioni con fascio a tenda. Perché l’allarme

venga attivato, è necessario che l’intruso attraversi un solo

campo visivo del sensore (tenda). Impostazione predefinita.

J2 determina il campo di copertura e ha due impostazioni:

• 16 m utilizzare per un campo di copertura inferiore a 16 m.

• 10 m utilizzare per un campo di copertura inferiore a 10 m.

Impostazione predefinita.

La riduzione del campo comporta una diminuzione della

sensibilità del PIR nell’area immediatamente sottostante.

Installazione della batteria e impostazione del

trasmettitore

Il PIR senza fili è dotato di un trasmettitore incorporato da

utilizzare con un ricevitore compatibile.

Non è stato impostato alcun indirizzo in produzione. Per ulteriori

informazioni, consultare le istruzioni di programmazione della

centrale di controllo.

Per evitare la segnalazione del messaggio “Batteria bassa” sul

pannello di controllo, installare le batterie come specificato di

seguito:

1. Controllare che tutti i connettori femmina della scheda del

trasmettitore siano inseriti correttamente nei connettori

maschi della scheda principale del PIR.

Nota: Non piegare l’antenna.

2. Rispettando la polarità, inserire la batteria nell’apposito porta

batteria sul lato superiore della scheda del circuito del

trasmettitore. Al termine dell’installazione della batteria, viene

eseguito un processo di inizializzazione della durata di 2

minuti prima dell’avvio.

3. Eseguire un test di copertura del rilevatore per controllare

che il funzionamento e la copertura siano corretti. Vedere

Test di copertura del rilevatore.

4. Se la centrale di controllo indica che il livello della batteria è

basso, misurare la tensione della batteria. Se il livello della

batteria è inferiore a 3 VCC, sostituire la batteria e ripetere i

passi da 1 a 3.

Test di copertura del rilevatore

Il PIR senza fili è dotato di una modalità Test di copertura per il

controllo del funzionamento e del campo di copertura del

rilevatore. Per eseguire un test di copertura, attenersi alle seguenti

istruzioni:

1. Rimuovere il coperchio anteriore e riposizionare il coperchio.

2. Quando il coperchio viene chiuso il rilevatore entra in

modalità test di copertura per circa 2 minuti. A seconda delle

impostazioni dei ponticelli, tale modalità consente al

rilevatore di inviare un segnale di allarme alla centrale di

controllo ogni qualvolta 1 o 2 tende vengono attraversate. Il

LED, posto sul coperchio anteriore, si accende ad indicare

una situazione di allarme.

3. Eseguire un test di copertura nell’area da proteggere e quindi

rimuovere il coperchio e apportare le eventuali modifiche

necessarie.

4. Riposizionare il coperchio, eseguire una nuova verifica

dell’unità e controllare se il rilevatore è in grado di

comunicare con la centrale di controllo. Consultare le

istruzioni del produttore della centrale di controllo.

Al termine della modalità di test di copertura, il rilevatore riprende

il funzionamento normale. Nella modalità normale il rilevatore

dopo ogni rilevazione ha un tempo di riposo di due minuti e il LED

viene disabilitato per ridurre il consumo delle batterie.

TX-2211-03-1/RF2211-03-1

14 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

Selezione del campo di copertura

Mascherare le barriere protettive a specchio appropriate

utilizzando le apposite etichette adesive fornite e riassemblare il

modulo del sensore. In figura 4 ad esempio è mostrato come

mascherare i campi di copertura 2A e B, 7A e 9B.

Nota: La rimozione delle etichette potrebbe danneggiare la

superficie dello specchio.

È possibile modificare il campo di copertura per adattarlo a

determinate esigenze utilizzando le maschere per gli specchi

come indicato nelle figure da 5 a 9. È opportuno mascherare le i

fasci non utilizzate rivolte verso muri o finestre in prossimità del

rilevatore.

La portata del rilevatore può, in condizioni ottimali, essere

superiore del 100% rispetto a quanto dichiarato.

Maschera per la copertura della finestra

In presenza di oggetti in prossimità del rilevatore (entro 1,5 m) e

posti direttamente sotto di esso, inserire la maschera di copertura

all’interno della finestra come illustrato in figura 10 (impostazione

predefinita).

Questa operazione consente di disabilitare la sezione di fasci

rivolta verso l’oggetto, la cui vicinanza potrebbe altrimenti

destabilizzare il rilevatore. In particolare, utilizzare la maschera di

copertura per escludere oggetti a temperatura variabile (ad

esempio, distributori di bibite, gabbie con volatili e così via) e

superfici riflettenti.

Manutenzione del rilevatore

Se installato e utilizzato correttamente, il PIR senza fili richiede una

manutenzione minima negli anni. Per un funzionamento ottimale,

si consiglia di eseguire un test di copertura del rilevatore una volta

l’anno, come descritto in Test di copertura del rilevatore.

Pulire l’interno del rilevatore con una spazzola morbida o con aria

compressa. Pulire il coperchio con un panno asciutto o inumidito

con acqua in modo da eliminare polvere e impurità.

Eseguire sempre una verifica del rilevatore al termine della pulizia.

Sostituzione della batteria

Per ripristinare il segnale di batteria bassa, è necessario rimuovere

la batteria usata prima di installarne una nuova. Per evitare

problemi dovuti alle condizioni di batteria bassa, installare le

batterie esattamente come indicato in Installazione della batteria e

impostazione del trasmettitore.

Sostituire le batterie esclusivamente con le batterie consigliate.

L’uso di batterie di altro tipo potrebbe comportare il rischio di

incendi o esplosioni.

Attenzione: Le batterie possono esplodere o causare ustioni se

smontate, ricaricate o esposte al fuoco o ad elevate temperature.

Smaltirle con attenzione. Tenere fuori della portata dei bambini.

Caratteristiche

Modello n° TX-2211-03-1 / RF2211-03-1

Tipo batteria 3,0 V, 1300 mAh Litio

Batteria consigliata Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Corrente nominale a riposo 10 μA

Durata della batteria calcolata a 20°C 2 a 4 anni

Intervallo supervisione < 20 min

Potenza di trasmissione RF nominale 12 mW

Temperatura di funzionamento -12°a 43°C

Umidità relativa 5 a 95% senza condensa

Dimensioni 120 X 70 X 50 mm

Peso 143 g

Campo di rilevamento (selezionabile) 10 a 16 m

Tipo di specchio 9C90D75n

Numero di fasci 9

Angolo visivo 86°

NL: Installatie instructies

Uitleg van illustraties

1 Montage van de detector

1 Afdekplaat

2 Deksel

3 Zenderprint

4 Main board

5 Pyro-elektrische sensor

6 Montagegaten voor hoekmontage

7 Montagegaten voor wandmontage

8 Basis

9 Batterij

10 Batterijhouder

11 Schroef

2 Plaatsen van de detector

1 3,0 m maximum

2,4 m nominal

1,8 m minimum

3 Bereik en gevoeligheid instellen

1 J1 - BI

2 J1 - STD

3 J2 - 16 m

4 J2 - 10 m

4-10 Detectiepatroon selecteren

a Lange-afstand reflectoren

b Breedte-afstand reflectoren

1 Linker Spiegel-afdekkapje

2 Rechter Spiegel-afdekkapje

3 2,4 m

4 1,5 m

Montage-instructies

1. Verwijder afdekplaat zoals aangegeven zoals weergegeven in

afbeelding 1.

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 15 of 22

2. Open de detector door de deksel‚ af te nemen, en verwijder

de zenderprint en hoofdprint zonder de pyro-elektrische

sensor aan te raken.

3. Kies de montagegaten voor hoekmontage of wandmontage.

De detector dient te worden bevestigd op een hoogte van 1,8

tot 3,0 m. Zie afbeelding 2.

4. Gebruik de basis als sjabloon voor het markeren van de

positie van de schroefgaten op de wand.

5. Schroef de basis vast op de wand.

6. Plaats de hoofdprint en de zenderprint terug.

7. Plaats de batterij lettend op de polariteit in de batterijhouder.

Zie Batterij installeren en zender instellen.

8. Plaats deksel‚ terug, monteer de schroef en plaats afdekplaat

terug.

Omdat dit een geencrypteerde zender is, moet een zender test

uitgevoerd worden nadat de batterijen vervangen worden. Het

paneel moet hersynchroniseren met de zender nadat de zender

zonder spanningsloos is geweest. Zonder hersynchronisatie zal

het paneel de zender negeren.

Plaatsen van de detector

Installeer de detector zo dat de waarschijnlijke bewegingsrichting

van een indringer dwars op de detectievelden verloopt. Deze

richting wordt het beste gedetecteerd door PIR-detectoren. Plaats

de detector niet op volgende plaatsenin:

• In ruimtes met veel metalen oppervlakken.

• Verder dan 30 m van de ontvanger.

• Op een trillend vlak.

• Op een vlak dat vochtig kan worden.

• Een plek waar een vals alarm kan worden veroorzaakt door

direct zonlicht op de detector, warmtebronnen binnen het

detectiebereik (verwarmingstoestellen, radiatoren, enz.),

sterke luchtstromen op de detector (ventilatoren,

airconditioning, enz.), dieren.

• Een ruimte waar de omgevingstemperatuur lager is dan -

10 °C of hoger dan 50 °C.

Bereik en gevoeligheid instellen

De draadloze PIR heeft twee jumpers op de printplaat: J1 en J2.

J1 instellen gevoeligheid en heeft 2 modes:

• Dubbelgordijnmodus (BI) wordt gebruikt om de kans op vals

alarm situaties te verminderen in kleine ruimtes.Indringer

dient door twee gordijnen gedetecteerd te worden om een

alarm te veroorzaken. Niet geschikt voor enkel gordijn

toepassingen of een bereik minder dan 1,5 m.

• Standaardmodus (STD) geschikt voor de meeste groothoek of

enkel-gordijn toepassingen. Indringer dient door één gordijn

gedetecteerd te worden om een alarm te veroorzaken.

Fabrieksinstelling.

J2 instellen bereik en heeft 2 instellingen:

• 16 m Gebruiken voor detectiebereik tot 16 m.

• 10 m Gebruiken voor detectiebereik tot 10 m.

Fabrieksinstelling.

Bereikvermindering leidt tot een lagere PIR-gevoeligheid in de

onderdoorloop beveiliging.

Batterij installeren en zender instellen

De draadloze PIR bevat een ingebouwde zender die wordt

gebruikt in combinatie met een compatibele ontvanger.

Er is geen adresseerinstelling op het product nodig. Raadpleeg

hiervoor de betreffende programmeer instructies.

Installeer de batterijen in de hieronder beschreven volgorde

teneinde de melding "Batterij laag" te vermijden op het

controlepaneel:

1. Controleer of de female connector van de zenderprint stevig

vastzit op de male connector van de hoofd PIR-print.

Opmerking: Buig nimmer de antenne.

2. Plaats de batterij in de batterijhouder aan de bovenkant van

de zenderprint met inachtneming van de juiste polariteit.

Nadat de batterij is geïnstalleerd, heeft de PIR twee minuten

initialisatietijd nodig voordat hij gebruiksklaar is.

3. Voer een looptest uit om de detector te controleren op juiste

werking en bereik. Zie De detector in looptest.

4. Als er een "batterij laag" melding verschijnt op het

controlepaneel, controleer dan het voltage van de batterij.

Vervang elke batterij die een voltage van minder dan 3 Volt

heeft en herhaal stap 1 tot 3.

De detector in looptest

De draadloze PIR heeft een looptestmodus om te controleren op

juiste werking en detectiebereik van de detector. Voer een looptest

van de detector uit met behulp van de volgende instructies:

1. Open de detectorbehuizing (sabotage maken) en sluit

vervolgens weer de detectorbehuizing.

2. Zodra de behuizing weer is gesloten, zal de detector

gedurende ongeveer twee minuten de looptestmode

activeren. Afhankelijk van de jumperinstellingen, zal de

detector in de looptestmode een alarm genereren wanneer

één- of meerdere gordijnvelden worden betreden. De LED op

de voorzijde zal oplichten ter indicatie van een alarm.

3. Voer een looptest uit van het detectiepatroon, verwijder de

deksel en maak indien nodig de benodigde aanpassingen.

4. Plaats de deksel terug, voer een looptest uit op de detector en

controleer of de detector inderdaad communiceert met het

controlepaneel. Zie de instructies van de fabrikant van het

controlepaneel.

De detector keert terug naar de normale werking zodra de

looptestmodustijd is verstreken. Bij normale werking zal de

draadloze PIR slechts 1 keer in 2 minuten een alarm kunnen

verzenden en is de LED uitgeschakeld om het stroomverbruik te

verminderen.

Detectiepatroon selecteren

Maskeer de ongewenste spiegelgordijnen met de meegeleverde

stickers en zet de module weer terug. In afb. 4 voor een voorbeeld

van vindt u een detectiepatroon waarbij gordijnvelden 2A & B, 7A

en 9B gemaskeerd zijn.

Opmerking: Het verwijderen van de stickers kan beschadiging van

het spiegeloppervlak tot gevolg hebben.

Het detectiepatroon kan zoals afgebeeld met behulp van de

spiegel-afdekkapjes worden gewijzigd aan specifieke vereisten in

afbeelding 5 tot 9. Maskeer de voor het detectiebereik niet

TX-2211-03-1/RF2211-03-1

16 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

noodzakelijke gordijnen om te voorkomen dat ze gericht worden

op muren of ramen in de zeer nabije omgeving van de detector.

Het bereik van een detector kan, onder optimale omstandigheden,

tot 100% groter zijn dan aangegeven.

Vensterafdekkapje

Bevestig het afdekkapje aan de binnenzijde van het venster bij

aanwezigheid van objecten dichtbij (binnen 1,5 m) en onmiddellijk

onder de detector. (Fabrieksinstelling)

Hierdoor wordt het gedeelte van de gordijnvelden gemaskeerd

dat is gericht op het object waarvan de nabijheid anders de

detector instabiel zou maken. Gebruik het afdekkapje vooral om

objecten te vermijden die een wisselende temperatuur hebben

(bijvoorbeeld drankautomaten en vogels in kooien, etc.) en

reflecterende oppervlakken.

Onderhoud van de detector

Indien de draadloze PIR op correcte wijze is geïnstalleerd en wordt

gebruikt, kan deze jaren functioneren met slechts minimaal

onderhoud. U dient echter elk jaar een looptest op de detector uit

te voeren zoals beschreven in Looptest van de detector om u te

vergewissen van een correcte werking.

Reinig de binnenzijde van de detector met een zachte harige

borstel of met perslucht. Verwijder eventueel stof en vuil op de

behuizing met een met water bevochtigde doek.

Voer na reiniging altijd een test uit op de detector.

Batterij vervangen

Voordat een nieuwe batterij kan worden geplaatst, dient de oude

batterij eerst te worden verwijderd om de melding voor lage

batterijspanning te resetten. Installeer de batterij exact volgens in

Batterij installeren en zender instellen om te voorkomen dat er een

melding voor lage batterijspanning onstaat.

Vervang de batterijen door alleen met de aanbevolen batterijen.

Gebruik van een ander type batterij kan kans op brand of explosie

betekenen.

Voorzichtig: Batterijen kunnen exploderen of brandwonden

veroorzaken als ze worden geopend, opgeladen of blootgesteld

aan vuur of hoge temperaturen. Milieuvriendelijk wegwerpen.

Houd batterijen uit de buurt van kinderen.

Specificaties

Model Nr. TX-2211-03-1 / RF2211-03-1

Batterijtype 3,0 V, 1300 mAh lithium

Aanbevolen batterij Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Gemiddeld stroomverbruik 10 μA

Gemiddelde levensduur batterij bij 20°C 2 tot 4 jaar

Supervisie interval < 20 min

Gemiddeld RF uitgangsvermogen 12 mW

Bedrijfstemperatuur -12° tot 43°C

Relatieve vochtigheid 5 tot 95% niet-condenserend

Afmetingen 120 X 70 X 50 mm

Gewicht 143 g

Detectiebereik (instelbaar) 10 tot 16 m

Spiegeltype 9C90D75n

Aantal zones 9

Openingshoek 86°

PT: Instruções de instalação

Explicação de valores

1 Montagem do detector

1 Tampa de protecção

2 Tampa

3 Placa do transmissor

4 Placa principal

5 Sensor piroeléctrico

6 Orifícios de montagem de canto

7 Orifícios de montagem em parede plana

8 Base

9 Pilha

10 Suporte da pilha

11 Parafuso

2 Posicionar o detector

1 3,0 metros máximo

2,4 metros nominal

1,8 metros mínimo

3 Definir o intervalo / sensibilidade

1 J1 - BI

2 J1 - STD

3 J2 - 16 metros

4 J2 - 10 metros

4-10 Seleccionar o padrão de cobertura

a Reflectores de longo alcance

b Reflectores de intervalo longo

1 Máscara de plástico esquerda

2 Máscara de plástico direita

3 2,4 metros

4 1,5 metros

Instruções de montagem

1. Levantar a tampa de protecção como se mostra na figura !.

2. Abrir o detector erguendo a tampa. Remover a placa do

transmissor e a placa principal. Cuidado para não tocar no

sensor piroeléctrico.

3. Seleccionar os orifícios de montagem para montagem na

parede plana ou de canto. O detector deve ser instalado a

uma altura entre 1,8 e 3 m. Consultar a figura ".

4. Utilizar a base como modelo para marcar na parede o local

dos orifícios para os parafusos.

5. Fixar a base à parede.

6. Substituir a placa principal e a placa do transmissor.

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 17 of 22

7. Substituir a pilha no suporte, manter a polaridade correcta.

Consultar Instalar a pilha e configurar o transmissor.

8. Substituir a tampa, inserir o parafuso e substituir a tampa de

protecção.

Como este é um sensor encriptado, é necessário efectuar um

teste ao sensor após alterar as pilhas. O painel deve ser

novamente sincronizado com o sensor após este ficar sem

energia. Caso contrário, o painel ignora o sensor.

Posicionar o detector

Instalar o detector de forma a que qualquer movimento causado

por um intruso atravesse o campo de visão do detector. Esta

direcção é a que os detectores PIR conseguem detectar melhor.

Não colocar o sensor nos seguintes locais:

• Numa área com superfícies excessivamente metálicas.

• Mais de 30 m atrás da unidade do receptor.

• Numa superfície que vibre.

• Numa superfície exposta à humidade.

• Em qualquer local onde esteja exposto a elementos

causadores de alarme falso como a luz directa do sol, fontes

de calor (aquecedores, radiadores, etc.), correntes de ar fortes

(ventoinhas, ar condicionado, etc.), animais.

• Uma área onde a temperatura ambiente seja inferior a -10º C

ou superior a 50º C.

Definir o intervalo e a sensibilidade

O PIR sem fios fornece dois jumpers na placa do circuito: J1 e J2.

J1 determina a sensibilidade e tem 2 modos:

• O modo de duas cortinas (BI) aumenta a imunidade face a

falsos alarmes em áreas menores. O intruso tem de passar

por 2 cortinas para despoletar o alarme. Não utilizar para

aplicações de cortina única ou para intervalos inferiores a

1,5 m.

• O modo standard (STD) é utilizado para aplicações em

ângulos amplos ou de cortina única. É necessário que o

intruso passe por 1 cortina para despoletar um alarme. Esta é

a predefinição instalada de fábrica.

J2 determina o intervalo e tem 2 definições:

• 16 m utilizada para intervalo de detecção até 16 m.

• 10 m é utiliza para intervalo de detecção inferior a 10 m. Esta

é a predefinição instalada de fábrica.

A redução do intervalo reduz a sensibilidade do PIR na zona de

movimento junto ao chão.

Instalar a pilha e configurar o transmissor

O PIR sem fios contém um transmissor incorporado que é utilizado

em conjunto com um receptor compatível.

Não é necessária nenhuma definição de endereço para o PIR.

Consultar o manual de programação de controlo apropriado para

obter instruções

Para impedir uma situação de pilha fraca, instalar as pilhas da

seguinte forma:

1. Certificar-se de que todos os conectores fêmea da placa do

transmissor estão firmemente instalados nos conectores

macho no painel principal da placa do PIR.

Nota: Cuidado para não dobrar a antena.

2. Manter a polaridade correcta, inserir a pilha no suporte na

parte superior da placa de circuitos do transmissor. Assim

que a pilha for instalada, o PIR sem fios requer 2 minutos

para iniciar antes de funcionar.

3. Efectuar um walk test do detector para se assegurar de que

está a funcionar correctamente e tem uma cobertura

adequada. Consultar Efectuar um walk test do detector.

4. Se o painel de controlo indicar que a pilha está fraca, medir a

voltagem da pilha. Se qualquer uma das pilhas estiver a

menos de 3 VCC, substituí-la e repetir os passos 1 a 3.

Efectuar um walk test do detector

O PIR sem fios fornece um modo de walk test para testar o

funcionamento do detector e o padrão de cobertura. Utilizar as

instruções seguintes para efectuar um walk test do detector.

1. Remover e substituir a tampa frontal.

2. Quando a tampa estiver fechada, o detector entra em modo

walk test durante aproximadamente 2 minutos. Dependendo

das definições dos jumpers, este modo permite que o

detector active um alarme sempre se entrar numa área com

1 ou 2 cortinas. O LED na tampa frontal pisca para indicar a

situação de alarme.

3. Efectuar um walk test do padrão de detecção, remover a

tampa e efectuar os ajustes necessários.

4. Substituir a tampa, efectuar um walk test da unidade e

verificar se o detector está a comunicar com o painel de

controlo. Consultar as instruções do fabricante sobre o painel

de controlo.

Após expirar o modo de walk test, o detector regressa ao modo de

funcionamento normal. Neste modo, o PIR sem fios supervisiona

apenas a cada 2 minutos e o LED fica desactivado para reduzir o

consumo de pilha.

Seleccionar o padrão de cobertura

Mascarar as cortinas de espelho apropriadas com as etiquetas

adesivas fornecidas e montar novamente o módulo do sensor.

Consultar a figura 4 para ver um exemplo de um padrão de

cobertura de cortina de espelho que corresponde à máscara das

cortinas 2a e b, 7a e 9b.

Nota: Remover a(s) etiqueta(s) pode danificar a superfície do

espelho.

O padrão de cobertura pode ser alterado para se adequar a

requisitos específicos utilizando as máscaras de espelho como se

mostra na figura 5 a 9. Retirar a máscara de cortinas não

utilizadas que vêem paredes ou janelas muito próximas do

detector.

Em condições óptimas, o intervalo do detector pode ser até 100%

superior ao indicado.

Máscara de janela

Sempre que objectos próximos dentro de intervalo de 1,5 m e

estiverem directamente sob o detector, encaixar a máscara no

interior da janela (predefinição de fábrica).

Isto desactiva a parte das cortinas que olha para baixo para o

objecto, cuja proximidade poderá destabilizar o detector. Em

especial, utilizar a máscara para evitar objectos com temperatura

TX-2211-03-1/RF2211-03-1

18 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

que se altera (máquinas de bebidas, gaiolas com pássaros) e

superfícies reflectoras.

Efectuar manutenção do detector

Sempre que for instalado e utilizado de forma adequada, o PIR

sem fios proporciona anos de serviço com uma manutenção

mínima. Deverá efectuar um walk test do detector anualmente

para se assegurar do correcto funcionamento. Consultar Efectuar

um walk test do detector.

Limpar o interior do detector com uma escova suave ou ar

comprimido. Limpar a tampa com um pano húmido (água) para

limpar o pó e a sujidade.

Testar sempre o detector após a limpeza.

Substituir a pilha

Remover a pilha para repor o sinal de pilha fraca antes de instalar

uma nova pilha. Para prevenir uma condição de pilha fraca,

instalá-la exactamente como se descreve em Instalar a pilha e

configurar o transmissor.

Substituir apenas por pilhas recomendadas. A utilização de outras

pilhas poderá representar risco de incêndio ou explosão.

Cuidado: As pilhas podem explodir ou causar queimaduras se

forem desmontadas, recarregadas ou expostas a fogo ou a altas

temperaturas. Eliminá-las com cuidado. Mantenha-as afastadas

das crianças.

Eliminar as pilhas usadas de acordo com as instruções das

directivas sobre pilhas e/ou conforme requerido pela legislação

local.

Especificações

Modelo n.º TX-2211-03-1 / RF221103-1

Tipo de pilha Pilha de lítio de 3,0 V, 1300 mAh

Pilhas recomendadas Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Corrente standby típica 10 μA

Tempo de vida útil previsto da pilha a

20ºC

2 a 4 anos

Intervalo de supervisão < 20 min

Saída de alimentação de RF típica 12 mW

Temperatura de funcionamento -12°C a 43°C

Humidade relativa 5 a 95% sem condensação

Dimensões 120 X 70 X 50 mm

Peso 143 g

Intervalo detectável (seleccionável) 10 a 16 m

Tipo de espelho 9C90D75n

Número de zonas 9

Ângulo de visão 86°

RU: Инструкции по установке

Описание рисунков

1 Монтаж датчика

1 Пластина крышки

2 Крышка

3 Плата передатчика

4 Основная плата

5 Пироэлектрический датчик

6 Угловые монтажные отверстия

7 Отверстия для монтажа на плоской стене

8 Основание

9 Аккумуляторные батареи

10 Держатель батареи

11 Винт

2 Размещение датчика

1 Максимальная высота 3,0 метра

Номинальная высота 2,4 метра

Минимальная высота 1,8 метра

3 Настройка диапазона/чувствительности

1 J1 - BI

2 J1 - STD

3 J2 - 16 метров

4 J2 - 10 метров

4-10 Выбор диаграммы охвата

a Отражатели дальнего действия

b Отражатели сшироким диапазоном

1 Левая пластиковая маскировочная полоска

2 Правая пластиковая маскировочная полоска

3 2,4 метра

4 1,5 метра

Инструкции по монтажу

1. Поднимите пластину крышки, как показано на рис. 1.

2. Откройте датчик, сняв крышку. Снимите плату передатчика

иосновную плату. Не касайтесь пироэлектрического

датчика.

3. Выберите монтажные отверстия для установки вуглу или

на плоской стене. Датчик должен быть установлен на

высоте от 1,8 до 3,0 м. См. рис. 2.

4. Используйте основание вкачестве шаблона для разметки

отверстий для шурупов на стене.

5. Прикрепите основание датчика кстене.

6. Установите основную плату иплату передатчика.

7. Вставьте батарею вдержатель, соблюдая полярность. См.

раздел Установка батареи инастройка передатчика.

8. Верните крышку на место, вставьтевинт изакройте

пластину крышки.

Поскольку датчик передает шифрованные сигналы, после

замены батарей необходимо произвести тестирование

датчика. После отключения питания датчика следует

TX-2211-03-1/RF2211-03-1

P/N 1060785 • REV 1.00 • ISS 26FEB09 19 of 22

произвести повторную синхронизацию панели сдатчиком.

Впротивном случае панель игнорирует датчик.

Размещение датчика

Датчик должен быть установлен таким образом, чтобы при

передвижении злоумышленник пересекал поле зрения датчика.

Это область оптимального обнаружения для пассивных

инфракрасных датчиков. Не устанавливайте датчик в

следующих местах:

• Вобласти сизбыточным количеством металлических

поверхностей.

• На расстоянии более 30 мот приемника.

• На вибрирующей поверхности.

• На влажных поверхностях.

• Вместах свозможными источниками ложной тревоги,

например, прямого солнечного света, источников тепла

(нагреватели, радиаторы ит. д.), сильных воздушных

потоков (вентиляторы, кондиционеры), животных.

• Взонах стемпературой окружающей среды ниже −10°C

или выше +50°C.

Настройка диапазона ичувствительности

Монтажная плата беспроводного датчика PIR содержит две

перемычки: J1 иJ2.

J1 определяет уровень чувствительности иимеет 2 режима:

• Режим сдвумя отражателями (BI) снижает

восприимчивость кложным тревогам взонах меньшего

размера. Для включения тревоги злоумышленник должен

пересечь две зоны световых отражателей. Эта перемычка

не используется врежиме содним световым отражателем

или для диапазонов менее 1,5 м.

• Стандартный режим (STD) применяется для

широкоугольных рабочих зон или участков содним

световым отражателем. Для включения тревоги

злоумышленник должен пересечь зону одного светового

отражателя. Это заводская настройка по умолчанию.

J2 определяет диапазон иимеет 2 настройки:

• Настройка 16 миспользуется для диапазона обнаружения

до 16 м.

• Значение 10 мдля диапазона обнаружения менее 10 м.

Это заводская настройка по умолчанию.

Уменьшение диапазона снижает чувствительность датчика PIR

вобласти «подползания».

Установка батареи инастройка передатчика

Беспроводной пассивный инфракрасный датчик оснащен

встроенным передатчиком, используемым ссовместимым

приемником.

Настройка адреса для датчика PIR не требуется. Инструкции

см. всоответствующем руководстве по программированию

управления.

Во избежание разрядки батарей воспользуйтесь следующими

инструкциями по установке батареи:

1. Убедитесь надежном примыкании контактов платы

передатчика иразъема основной платы PIR.

Примечание: Соблюдайте осторожность, чтобы не погнуть

антенну.

2. Соблюдая полярность, вставьте батарею вдержатель на

верхней стороне монтажной платы передатчика. После

установки батареи для инициализации беспроводного

пассивного инфракрасного датчика требуется 2 минуты.

3. Протестируйте датчик на движение, чтобы убедиться в

правильности работы ипроверить рабочую зону. См.

Тестирование датчика на движение.

4. Если контрольная панель сигнализирует онизком уровне

заряда батарей, измерьте напряжение батареи. Если

напряжение батареи составляет менее 3 Впостоянного

тока, замените батарею иповторите шаги 1 - 3.

Тестирование датчика на движение

Вбеспроводном датчике PIR предусмотрен режим

тестирования на движение для проверки работы датчика и

зоны обнаружения. Воспользуйтесь следующими инструкциями

для тестирования датчика на движение.

1. Снимите иснова закройте переднюю крышку.

2. После закрытия крышки датчик примерно на 2 минуты

переходит врежим тестирования на движение.

Взависимости от настроек перемычки этот режим

позволяет активировать тревогу при пересечении 1 или

2 областей световой завесы. При включении тревоги

мигает индикатор на передней крышке.

3. Протестируйте зону обнаружения, снимите крышку и

отрегулируйте датчик нужным образом.

4. Установите крышку на место, протестируйте модуль на

движение ипроверьте связь датчика спанелью. См.

инструкции производителя контрольной панели.

После завершения режима тестирования на движение датчик

возвращается вобычный рабочий режим. Вэтом режиме

беспроводной инфракрасный датчик осуществляет

наблюдение только каждые две минуты, ииндикатор

отключается для сокращения расходования заряда батарей.

Выбор диаграммы охвата

Замаскируйте соответствующие зеркальные отражатели с

помощью прилагаемых наклеек исоберите модуль датчика. На

рис. 4 показан пример зоны обнаружения зеркального

отражателя, соответствующий маскировке отражателей 2a иb,

7a и9b.

Примечание: Удаление наклеек может повредить зеркальную

поверхность.

Можно изменить диаграмму охвата всоответствии с

конкретными требованиями спомощью маскировки зеркал, как

показано на рис. 5 - 9. Замаскируйте неиспользуемые

отражатели, направленные на стены или окна, расположенные

слишком близко кдатчику.

При оптимальных условиях диапазон действия датчика может

превышать заявленный на 100%.

Маскировка окна

Если ближайшие объекты расположены на расстоянии менее

1,5 мот датчика инепосредственно под датчиком, установите

защитный экран (маску) на внутренней части окна (заводская

настройка по умолчанию). Это позволит отключить часть

отражателей, направленных на объект, близость которого

TX-2211-03-1/RF2211-03-1

20 of 22 P/N 1060785 • REV 1.00 • ISS 26FEB09

может нарушить стабильную работу датчика. Вчастности,

следует маскировать объекты сменяющейся температурой

(автоматы для напитков, птицы вклетке ит. д.) иотражающие

поверхности.

Обслуживание датчика

При правильной установке ииспользовании беспроводной

датчик PIR обеспечивает многолетнюю службу сминимальным

обслуживанием. Чтобы обеспечить правильную работу,

необходимо ежегодно тестировать датчик на движение. См.

Тестирование датчика на движение.

Необходимо очищать внутреннюю поверхность датчика с

помощью щетки смягкой щетиной или сжатого воздуха.

Крышку датчика следует протирать влажной тканью (без

растворителей), чтобы очищать ее от пыли изагрязнений.

После очистки требуется тестирование датчика.

Замена батарей

Перед установкой новой батареи следует удалить

использованную, чтобы сбросить сигнал разрядки батареи. Во

избежание разрядки батарей точно следуйте инструкциям,

приведенным вразделе Установка батареи инастройка

передатчика.

При замене используйте только батареи рекомендованного

типа. Использование других батарей может привести к

возгоранию или взрыву.

Внимание: При неверной разборке изарядке, при воздействии

огня или высоких температур возможен взрыв или возгорание

батарей. Тщательно утилизируйте использованные батареи.

Храните их внедоступном для детей месте.

Утилизируйте использованные батареи всоответствии с

положениями соответствующих нормативов или согласно

нормам местных органов управления.

Технические характеристики

Номер модели TX-2211-03-1/RF2211-03-1

Тип батарей литиевые, 3,0 В, 1300 мАч

Рекомендуемые батареи Duracell®DL123A

Panasonic®CR123A

Sanyo®CR123A

Номинальный ток врежиме

охраны

10 мA

Расчетный срок службы

батарей при 20°C

2 - 4 года

Интервал контроля < 20 мин

Типичная выходная

мощность радиосигнала

12 мВт

Рабочая температура от -12°C до +43°C

Относительная влажность 5 - 95%, без конденсации

Габариты 120 x 70 x 50 мм

Вес 143 г

Диапазон обнаружения

(выбираемый)

10 - 16 м

Тип зеркал 9C90D75n

Число зон 9

Угол обзора 86°

TR: Kurulum talimatlar

Resimler açıklanması

1 Dedektörün montaj

1 Kapak plakas

2 Kapak

3 Verici kart

4 Ana kart

5 Piroelektrik sensör

6 Köe montaj delikleri

7 Düz duvar montaj delikleri

8 Taban

9 Pil

10 Pil tutucu

11 Vida

2 Dedektörün yerletirilmesi

1 3.0 metre maksimum

2.4 metre nominal

1.8 metre minimum

3 Aralk / hassasiyetin ayarlanmas

1 J1 - BI

2 J1 - STD

3 J2 - 16 metre

4 J2 - 10 metre

4-10 Kapsama paterninin seçilmesi

a Uzun aralk reflektörler

b Geni aralk reflektörler

1 Sol plastik maske

2 Sa plastik maske

3 2.4 metre

4 1.5 metre

Montaj talimatlar

1. Kapak plakasn ekilde 1 de gösterilen ekilde kaldrn.

2. Kapa kaldrarak detektörü açn. Verici kartn ve ana kart çkartn.

Piroelektrik sensöre dokunmamaya dikkat edin.

3. Köe veya duvar montaj için montaj deliklerini seçin. Detektör

1.8 ila 3.0 m yükseklik arasnda monte edilmelidir. Bkz ekil 2.

4. Taban duvar üzerine vida deliklerinin yerlerini iaretlemek için

ablon olarak kullann.

5. Tabann duvara takn.

6. Ana kart ve verici kartn takn.

7. Pili, doru polariteye dikkat ederek pil tutucuya yerletirin. Bkz

Pilin yerletirilmesi ve vericinin ayarlanmas.

8. Kapa yerletirin, vidalar takn ve kapak plakasn kapatn.

Bu ifrelemi bir sensör olduu için, piller deitirildikten sonra sensör

testi yaplmaldr. Güç kayb olduktan sonra panel ile sensör tekrar

senkronize edilmelidir. Tekrar senkronize edilmezse panel sensörü

göz ard eder.

Table of contents

Languages:

Other GE Security Accessories manuals

GE Security

GE Security 60-742-95R User manual

Popular Accessories manuals by other brands

Sureshotlaser

Sureshotlaser PINLOC3000IP user manual

REV Ritter

REV Ritter DB50 operating instructions

BNT

BNT PRO-100Q installation manual

Panasonic

Panasonic MA3S133 (MA133) Specifications

Badabulle

Badabulle B060004 instruction manual

Hydac

Hydac CS 1x11-A-0-0-0-0/-000 Quick start manual

Techly

Techly IUPS-PCP-81U2URJ user manual

Sensopart

Sensopart FT 50 C S1 Series Mounting and operating instructions

Asus

Asus Active Stylus SA200H user manual

IFM

IFM O3D3 Series Quick reference guide

Anritsu

Anritsu PowerXpert MA24105A quick start guide

SPIETH Gymnastics

SPIETH Gymnastics Ergotop 5 Assembly and user's manual

Gewiss

Gewiss STARTEC NET GW81378 installation guide

Burkert

Burkert FULLBORE S056 installation manual

Bose

Bose SoundTouch owner's guide

BIOEASY

BIOEASY LFDAUTINC Operation manual

Fender

Fender American Deluxe Precision Assembly

FrSky

FrSky X8R instruction manual

GE Security 868 Assembly instructions

Popular Accessories manuals by other brands
