Genebre GE-SMART User manual

ESPAÑOL
TERMOSTATO TOUCH “GE-SMART”
TOUCH THERMOSTAT “GE-SMART”
Ref.: 3930 00
MANUAL DEL USUARIO / USER MANUAL
CARACTERÍSTICAS PRINCIPALES
DATOS TÉCNICOS
•Termostato de calefacción
•Se alimenta con 2 baterías AA o cable micro USB 5V (1A)
•Programable para 7 días
• Montaje en supercie
•Homologación CE, ROHS y RED
•Comunicación RF con Receptor: 868Mhz
•Dimensiones: 125 x 98 x 23,5 mm
•Corriente de carga: 250 VAC (0,25A)
• Intervalo de puntos de ajuste: 5°C - 35°C (incremento 0,5°C)℃
• Ambiente: 0°C - 50°C℃
•Humedad relativa: 85%
•Luz de fondo: Blanca
•Sensor: NTC 10K
•Precisión: ± 1oC
•Grado de protección: IP30
•Carcasa: - ABC+PC
www.genebre.es
Manual Termostato (103x75 mm).indd 1Manual Termostato (103x75 mm).indd 1 7/1/20 9:377/1/20 9:37

Manual Termostato (103x75 mm).indd 2Manual Termostato (103x75 mm).indd 2 7/1/20 9:377/1/20 9:37

ESPAÑOL

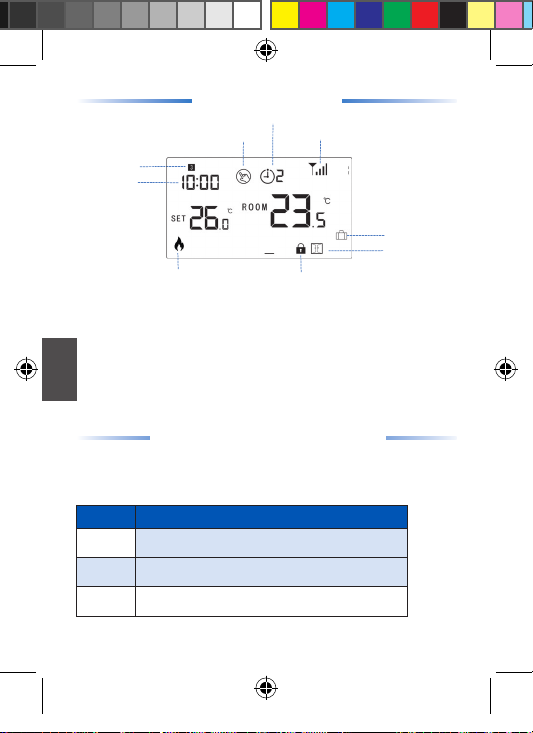

PANTALLAS Y BOTONES
AJUSTE DEL RELOJ Y DE TEMPERATURA DE LOS MODOS
1
2
3
4
5
6
7
8
9
1. Reloj
2. Día de la semana
3. Modo manual
4. Periodo de programación (PRG) actual
5. Icono de señal wi (sólo cuando está emparejado)
6. Modo Ausente
7. Modo Ventana abierta
8. Bloqueo infantil
9. Calefacción encendida
Mantén pulsado el botón Mdurante 3 s, ajusta el reloj y
preselecciona la temperatura de cada modo pulsando el botón
+o -; cada pulsación del botón Mpasa al ajuste del elemento
siguiente.
Menú Descripción
01 Ajuste del reloj: minutos
02 Ajuste del reloj: hora
03 Ajuste del reloj: día de la semana
Manual Termostato (103x75 mm).indd 3Manual Termostato (103x75 mm).indd 3 7/1/20 9:377/1/20 9:37

ESPAÑOL
BLOQUEO INFANTIL
SELECCIÓN DE MODO
AJUSTE DE PROGRAMACIÓN DE 7 DÍAS
FUNCIÓN DE VENTANA ABIERTA (Función 0WD)
Con el bloqueo infantil ENCENDIDO (punto 11 en ajustes avan-
zados), los botones se bloquean al apagarse la luz de fondo.
Para desbloquear momentáneamente pulsar simultáneamente
los botones + y - durante 5 segundos.
Pulsa el botón Mpara seleccionar modo programa (PRG) / modo
manual (MAN) / modo Ausente.
Mantén pulsado el botón durante 3 segundos para entrar a
ajustes del programa.
Establece el programa (día de la semana, periodo, hora de
inicio, temperatura) pulsando el botón + o -; cada pulsación
del botón cambia al ajuste del elemento siguiente.
Ajuste predeterminado
Periodo 1 2 3 4
Hora Temp. Hora Temp. Hora Temp. Hora Temp.
1,2,3,4,5
(Lu a Vi.) 7:00 22oC 8:30 19oC 17:00 22oC 22:00 19oC
6 (Sá.) 8:00 22oC 8:30 22oC 17:00 22oC 22:00 19oC
7 (Do.) 8:00 22oC 8:30 22oC 17:00 22oC 22:00 19oC
Al habilitar la función de detección de ventana abierta en ajus-
tes avanzados, el sistema detiene automáticamente la
calefacción al detectar una caída de temperatura repentina en la
habitación (2 ºC en 15 minutos de forma predeterminada). Esto
normalmente sucede al abrir una ventana o puerta sin apagar el
dispositivo de calefacción.
Manual Termostato (103x75 mm).indd 4Manual Termostato (103x75 mm).indd 4 7/1/20 9:377/1/20 9:37

ESPAÑOL
El dispositivo vuelve al modo de funcionamiento anterior des-
pués de 30 minutos; luego desaparece. Si pulsa cualquier
botón durante el periodo de calefacción apagada, se desactiva
la función de ventana abierta.
CONEXIÓN A WIFI DEL DISPOSITIVO
(necesario receptor Wi “Ge-Smart”)
Nota: Antes de añadir el termostato a la aplicación, asegúrate
de haber añadido el receptor WIFI “Ge-Smart”.
1. Pulsa el botón de ENCENDIDO/APAGADO para apagar
termostato, luego mantén pulsado el botón Mpara entrar
en emparejamiento de códigos y nalmente pulsa una vez
el botón +; el código comienza a parpadear.
2. Enciende la aplicación, selecciona el receptor ya añadido
y pulsa “añadir subdispositivo” y posteriormente en el
menú “pequeño electrodoméstico” seleccionar
“Termostato”. Finalmente pulsa “Conrmar que indicador
parpadea rápidamente” en el teléfono.
3. Espera hasta que se realice la conexión.
AJUSTES AVANZADOS
En modo apagado, mantén pulsado el botón M y el botón +
durante 6 segundos para entrar en ajuste de parámetros. Cada
pulsación del botón M cambia al ajuste del elemento siguiente.
Ajusta el valor pulsando el botón +o -
Manual Termostato (103x75 mm).indd 5Manual Termostato (103x75 mm).indd 5 7/1/20 9:377/1/20 9:37

ESPAÑOL
3
Menú Descripción Intervalo Valor
Predet.
01 Calibración de temperatura del
sensor interno -8oC - 8oC ℃ 0oC
02 Punto de ajuste máx. 5oC - 35oC ℃ 35oC
03 Punto de ajuste mín. 5oC - 35oC ℃ 5oC
05 Temperatura de protección
contra congelación 5oC - 15oC 5oC
09 Zona muerta 0oC - 3oC 0oC
11 Bloqueo infantil 1: Bloqueo
0: Desbloqueo 0
12 Función de detección de ventana
abierta (OWD)
Activada: ON
Desactivada: OFF 0FF
13 Tiempo de detección de OWD 2 - 30 min. 15 min.
14
Selección de caída de
temperatura de OWD
(dentro del tiempo de detección)
2,3,4oC. 2oC
15
Selección de tiempo de retardo
de OWD (vuelve al modo de
funcionamiento anterior)
10 - 60 min. 30 min.
17 Reinicio a ajustes de fábrica
0: No
1: Sí, y luego pulsa
el botón de en-
cendido/apagado
durante 5 segun-
dos; espera hasta
que el termostato
se reinicie
0
32 Brillo de la luz de fondo 0% ~ 100% 40%
Manual Termostato (103x75 mm).indd 6Manual Termostato (103x75 mm).indd 6 7/1/20 9:377/1/20 9:37

ESPAÑOL
3
INSTALACIÓN Y DIMENSIONES
ESQUEMA DE CABLEADO
Manual Termostato (103x75 mm).indd 7Manual Termostato (103x75 mm).indd 7 7/1/20 9:377/1/20 9:37

ESPAÑOL
TERMOSTATO TOUCH “GE-SMART”
TOUCH THERMOSTAT “GE-SMART”
INFORMACIÓN IMPORTANTE PARA EL CORRECTO
DESECHO DEL PRODUCTO
Al nal de su vida útil, el producto no se puede desechar
como residuo urbano. Se debe llevar a un punto de
recogida de residuos, establecido por la autoridad
competente o por proveedores especializados en este
servicio. Reciclar un producto eléctrico o electrónico de
forma adecuada evita las consecuencias negativas para el
medio ambiente, y para la salud derivadas de un reciclaje
incorrecto y permite que las materias primas que lo
constituyen se reciclen, ahorrando en recursos naturales
y energía. Como recordatorio de la necesidad de reciclar
productos eléctricos y electrónicos de forma adecuada, el
producto está marcado con un contenedor tachado.
Manual Termostato (103x75 mm).indd 8Manual Termostato (103x75 mm).indd 8 7/1/20 9:377/1/20 9:37

ENGLISH
TERMOSTATO TOUCH “GE-SMART”
TOUCH THERMOSTAT “GE-SMART”
Ref.: 3930 00
MANUAL DEL USUARIO / USER MANUAL
KEY FEATURES
TECHNICAL DATA
•Heating thermostat
•2 x AA battery or micro USB 5V (1A) powered.
•7days programmable
•Surface mounting.
•CE, ROHS, RED approved
•RF communication with E-hub: 868Mhz
•Dimension: Sender 125*98*23.5mm
•Load current: 250 VAC (0,25A)
• Set Point Range: 5°C - 35°C (0,5°C increase)℃
• Ambient: 0°C - 50°C℃
•Relative Humidity: 85%
•Backlight: White
•Sensor: NTC 10K
•Accuracy: ± 1oC
•Protection Class: IP30
•Housing: - ABC+PC
www.genebre.es
Manual Termostato (103x75 mm).indd 9Manual Termostato (103x75 mm).indd 9 7/1/20 9:377/1/20 9:37

ENGLISH

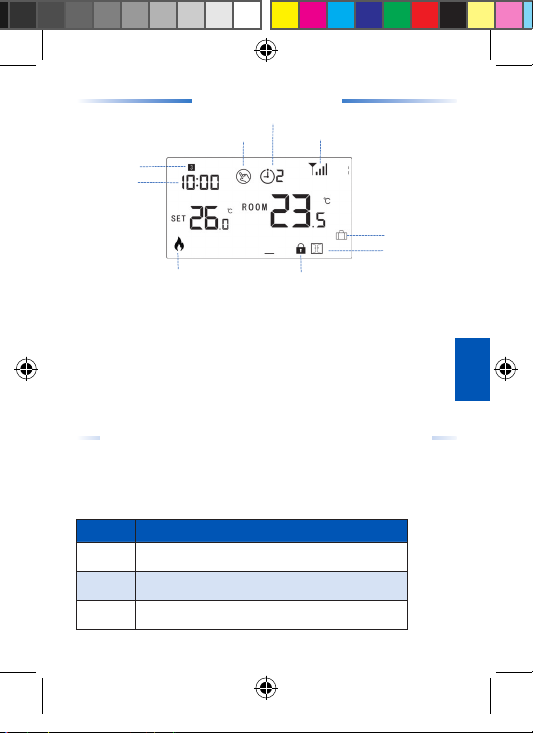

DISPLAY AND BUTTONS
CLOCK & MODE TEMPERATURE PRE-SET
1
2
3
4
5
6
7
8
9
1. Clock
2. Weekday
3. Manual mode
4. Current program (PRG) period
5. Signal icon, only when paired
6. Away mode
7. Open window mode
8. Child lock
9. Heating on
Press and hold Mbutton for 3s, set the clock and pre-set temp.
of each mode by pressing + and -button, each press of M
button will go to next item setting.
Menu Description
01 Clock setting- Minute
02 Clock setting- Hour
03 Clock setting- Weekday
Manual Termostato (103x75 mm).indd 10Manual Termostato (103x75 mm).indd 10 7/1/20 9:377/1/20 9:37

ENGLISH
CHILD LOCK
MODE SELECT
7 DAYS PROGRAMMABLE SETTING
OPEN WINDOW DETECT FUNCTION
(OWD function)
Under child lock ON (refer to Menu 11 of Advanced Settings),
the buttons will lock once backlight off. Press + and - button at
the same time for 5s to unlock it for temporary adjust.
Press Mbutton to select Program (PRG) mode / Manual (MAN)
mode / Away mode.
Press and hold button for 3s to enter program setting.
Set the schedule (Weekday-Period-Start time-Temp.) by pres-
sing + and - button, each press
of button will go to next item setting.
Deafault setting
Period 1 2 3 4
Time Temp. Time Temp. Time Temp. Time Temp.
1,2,3,4,5
(Mon-Fri) 7:00 22oC 8:30 19oC 17:00 22oC 22:00 19oC
6 (Sat) 8:00 22oC 8:30 22oC 17:00 22oC 22:00 19oC
7 (Sun) 8:00 22oC 8:30 22oC 17:00 22oC 22:00 19oC
When the Open Window detect function is enabled in advanced
settings, the system will automatically stop heating when it
detects a sudden drop of room temperature (2°C in 15
minutes as default). This is normally caused when a window or
door is opened without turning off the heating device.
Manual Termostato (103x75 mm).indd 11Manual Termostato (103x75 mm).indd 11 7/1/20 9:377/1/20 9:37

ENGLISH
The device will return to the previous mode of operation after
30mins, then disappear. Press any button will exit OWD
function during the heating off period.
PAIR DEVICE TO WIFI
(needed Wi gateway “Ge-Smart”)
Note: Before adding the thermostat to the app, please make
sure you have add the Wi Gateway “Ge-Smart”
1. Turn off by pressing ON/OFF button, then long press M
button to enter code pairing, then press +button once,
the code will start ash.
2. Turn on app, select gateway you already added - press
add sub device - press heater/thermostat, then press
“Conrm indicator rapidly blink” on phone.
3. Wait until connection process is nished.
ADVANCED SETTINGS
Under off mode, press and hold M button and + button for 6
seconds to enter parameter setting. Each press of M button will
go to next item setting. Adjust the value by pressing
+ or - button.
Manual Termostato (103x75 mm).indd 12Manual Termostato (103x75 mm).indd 12 7/1/20 9:377/1/20 9:37

ENGLISH
Menu Description Range Default
value
01 Temp. calibration for internal sensor -8oC - 8oC ℃ 0oC
02 Set Point Max. 5oC - 35oC ℃ 35oC
03 Set Point Min.. 5oC - 35oC ℃ 5oC
05 Frost Protection Temp. 5oC - 15oC 5oC
09 Dead zone 0oC - 3oC 0oC
11 Child Lock 1: Lock
0: Unlock 0
12 Open window detect function Enable: ON
Disable: OFF 0FF
13 OWD Detect Time 2 - 30 min. 15 min.
14 OWD Drop temp. select (within
detect time) 2,3,4oC. 2oC
15
OWD Delay time select (Return to
previous
working status)
10 - 60 min. 30 min.
17 Factory reset
0: No
1: Yes, and the
press On/Off
button for 5s.
wait until
thermostat
restart
0
32 Backlight brightness 0% ~ 100% 40%
Manual Termostato (103x75 mm).indd 13Manual Termostato (103x75 mm).indd 13 7/1/20 9:377/1/20 9:37

ENGLISH
3

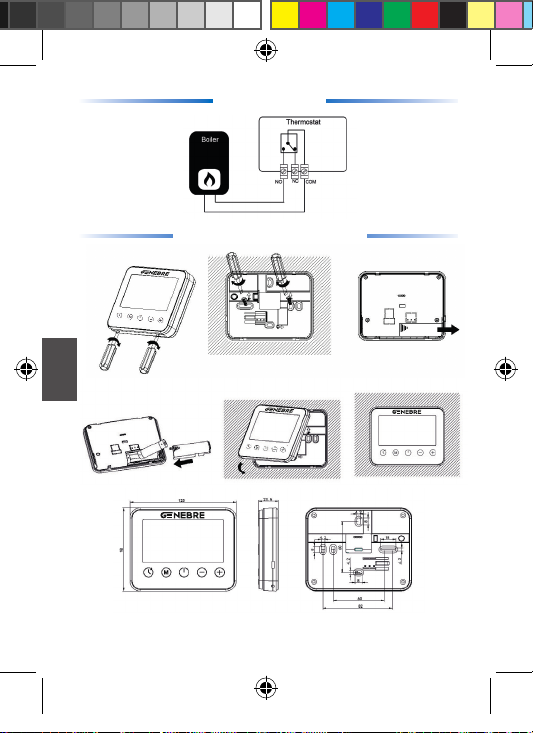

INSTALLATION AND DIMENSION
WIRING DIAGRAM
3
Manual Termostato (103x75 mm).indd 14Manual Termostato (103x75 mm).indd 14 7/1/20 9:377/1/20 9:37

ENGLISH
3
IMPORTANT INFORMATION FOR CORRECT DISPOSAL OF
THE PRODUCT
At the end of its working life, product must not be
disposed of as urban waste. It must be taken to a special
differentiated waste collection centers, set up by local
authorities or to dealers providing this service. Disposing
of an electric or electronic appliance separately avoids
possible negative consequences for the environmental and
health deriving from inappropriate disposal and enables
the constituent materials to be recovered to obtain signi-
cant savings in energy and resources. As a reminder of
the need to dispose of electric and electronic appliances
separately, the product is marked with a crossed-out
wheeled dustbin.
Manual Termostato (103x75 mm).indd 15Manual Termostato (103x75 mm).indd 15 7/1/20 9:377/1/20 9:37

Edicio Genebre.
Av. Joan Carles I, 46-48 • 08908 L’Hospitalet de Llobregat Barcelona (Spain)
Tel. [phone] - Fax [phone]
e-mail: [e-mail] • www.genebre.es
Manual Termostato (103x75 mm).indd 16Manual Termostato (103x75 mm).indd 16 7/1/20 9:377/1/20 9:37
