General International MS3102 Parts list manual

MS3102 man v.150326
Model#
SETUP & OPERATION MANUAL
General International Power Products, LLC
6243 Industrial Parkway
Whitehouse, OH 43571 USA
General International Power Products Ltd.
117-6741 Cariboo Rd.
Burnaby, BC V3N 4A3 Canada
website: www.gipowerproducts.com
Miter Saw Stand
MS3102
FEATURES
●Wheeled for convenient
transport
●Lightweight tubular steel
frame with strong 1-1/2
in. (38 mm) diameter
legs and dual crossbars
●Legs click and lock into
operating position
●Universal mounting
adaptors t most saws
●Lever-actuated quick-
release saw mounting
system for easy
saw removal and
replacement
●Height-adjustable
support extensions
equipped with handy
material cutting stops
and rollers
SPECIFICATIONS
●Dimensions (retracted
length): 47” – (extended
length): 79” x 25” x 35”
(1185 – 2000 x 632 x
900 mm)
●Height:
35”, extendable to 39”
(900 mm to 987 mm)
●Load capacity:
330 lb. (150 kg)
●Net weight:
36 lb. (16 kg)

2
ENGLISH
THANK YOU
for choosing this General International
machine. This tool has been carefully tested
and inspected before shipment and if properly
used and maintained, will provide you with
years of reliable service. To ensure optimum
performance and trouble-free operation, and
to get the most from your investment, please
take the time to read this manual before
assembling, installing and operating the unit.
The manual’s purpose is to familiarize you
with the safe operation, basic function, and
features of this tool as well as the set-up,
maintenance and identication of its parts and
components. This manual is not intended as a
substitute for formal woodworking instruction,
nor to offer the user instruction in the craft
of woodworking. If you are not sure about
the safety of performing a certain operation
or procedure, do not proceed until you can
conrm, from knowledgeable and qualied
sources, that it is safe to do so.
Once you’ve read through these instructions,
keep this manual handy for future reference.
GENERAL®
INTERNATIONAL
WARRANTY
All component parts of General®International
products are carefully inspected during
all stages of production and each unit is
thoroughly inspected upon completion of
assembly.
2-YEAR LImITEd WARRANTY
All products are warranted for a period of 2
years (24 months) from the date of purchase.
General®International agrees to repair or
replace any part or component which upon
examination, proves to be defective in either
workmanship or material to the original
purchaser during this 2-year warranty period,
subject to the “conditions and exceptions” as
listed below. Repairs made without the written
consent of General International will void the
warranty.

3
ENGLISH
150326
Disclaimer
The information and specications in this
manual pertain to the unit as it was supplied
from the factory at the time of printing.
Because we are committed to making
constant improvements, General International
reserves the right to make changes to
components, parts or features of this unit as
deemed necessary, without prior notice and
without obligation to install any such changes
on previously delivered units. Reasonable
care is taken at the factory to ensure that the
specications and information in this manual
corresponds with that of the unit with which
it was supplied. However, special orders and
“after factory” modications may render some
or all information in this manual inapplicable to
your machine. Further, as several generations
of this tool model and several versions of this
manual may be in circulation, if you own an
earlier or later version of this unit, this manual
may not depict your machine exactly. If you
have any doubts or questions contact your
retailer or our support line with the model and
serial number of your unit for clarication.
To file a claim
To le a claim under our Standard 2-year
Limited Warranty, all defective parts,
components or machinery must be returned
freight or postage prepaid to General®
International, or to a nearby distributor,
repair center or other location designated by
General®International.
For further details contact our service
department: USA toll-free [phone]
or [phone] / Canada toll-free (888)
949-1161 or [phone] or through our
website: www.gipowerproducts.com.
Along with the return of the product being
claimed for warranty, a copy of the original
proof of purchase and a “letter of claim” must
be included (a warranty claim form can also
be used and can be obtained, upon request,
from General®International or an authorized
distributor) clearly stating the model and serial
number of the unit (if applicable) and including
an explanation of the complaint or presumed
defect in material or workmanship.

4
ENGLISH
CONDITIONS AND EXCEPTIONS
This coverage is extended to the original
purchaser only. Prior warranty registration
is not required but documented proof of
purchase, i.e. a copy of original sales invoice
or receipt showing the date and location of the
purchase as well as the purchase price paid,
must be provided at the time of claim.
Warranty does not include failures, breakage
or defects deemed after inspection by
General®International to have been
directly or indirectly caused by or resulting
from; improper use, or lack of or improper
maintenance, misuse or abuse, negligence,
accidents, damage in handling or transport,
or normal wear and tear of any generally
considered consumable parts or components.
Repairs made without the written consent of
General®International will void all warranty.
READ ALL INSTRUCTIONS
BEFORE OPERATING
SAVE THESE INSTRUCTIONS
Before attempting to operate your new tool,
please read these instructions thoroughly.
You will need these instructions for the
safety warnings, precautions, assembly,
operation, maintenance procedures, parts list
and diagrams. Keep your invoice with these
instructions. Write the invoice number on the
inside of front cover. Keep the instructions
and invoice in a safe, dry place for future
reference.
THE wARNINGS, CAUTIONS AND
INSTRUCTIONS discussed in this
instruction manual cannot cover all possible
conditions or situations that could occur. It
must be understood by the operator that
common sense and caution are factors
which cannot be built into this product, but
must be supplied by the operator.
!

5
ENGLISH
150326
IMPORTANT
SAFETY
INSTRUCTIONS
The purpose of safety symbols is to attract
your attention to possible hazards. The
safety symbols, and the explanations with
them, deserve your careful attention and
understanding. The safety warnings do not,
by themselves, eliminate any danger. The
instructions or warnings they give are not
substitutes for proper accident prevention
measures.
DANGER! Indicates an imminently
hazardous situation which, if not avoided,
will result in serious injury or death.
wARNING! Indicates an imminently
hazardous situation which, if not avoided,
could result in serious injury or death.
CAUTION: Indicates an imminently risky
situation which, if not avoided, could result
in minor injuries or slight injury. It may also
be used to notify the user to remain alert
regarding unsafe practises which may cause
property damage.
!
!
!

6
ENGLISH
IMPORTANT SAFETY
INSTRUCTIONS
READ ALL instructions before using this
product. We strongly recommend that this
tool not be modied and/or used for any
application other than that for which it was
designed. If you have any questions relative
to its application, do not use the equipment
until you have consulted us and we have
advised you.
1. KEEP WORK AREA CLEAN. Cluttered
areas invite injuries.
2. CONSIDER WORK AREA
ENVIRONMENT. Do not use power tools
in damp, wet, or poorly lit locations. Do
not expose your tool to rain. Keep the
work area well lit. Do not use tools in the
presence of ammable gases or liquids.
3. KEEP CHILDREN AND BYSTANDERS
AWAY. All children should be kept away
from the work area. Don’t let them handle
machines, tools or extension cords. Visitors
can be a distraction and are difcult to
protect from injury.
4. WEAR EYE PROTECTION. If your
operation generates dust or wood chips
or other debris, wear a full facial mask.
Protection glasses are adapted for other
operations. Wear a dust mask if the
operation generates dust.
5. STORE IDLE EQUIPMENT. Store
equipment in a dry area to inhibit rust.
Equipment also should be in a high location
or locked up to keep out of reach of
children.
6. STAY ALERT. WATCH WHAT YOU ARE
DOINg & USE COMMON SENSE. Don’t
operate any tool when you are tired, or
under the inuence of alcohol, drugs or
medication.
7. DON’T OVERREACH. Keep proper footing
and balance at all times. Do not reach over
or across running tools.
!

7
ENGLISH
150326
STAND-SPECIFIC
SAFETY
INSTRUCTIONS
1. TO OBTAIN MAxIMUM STABILITY, use
the miter saw stand on a at surface ONLY.
2. BE CAREfUL WHILE RAISINg AND
LOWERINg THE STAND to prevent
pinching your ngers or hands.
3. BE SURE THE SNAP BUTTONS ON
EACH LEg ARE IN THE LOCKED
POSITION before beginning work to ensure
the stand remains rigid during cutting.
4. DO NOT STEP OR CLIMB ON THE
STAND AT ANY TIME. Doing so can cause
damage to the stand and/or personal injury.
5. BEfORE OPERATION, ENSURE
THAT THE MITER SAW IS fASTENED
SECURELY TO THE STAND to prevent
unwanted movement of the saw.
6. BEfORE OPERATION, MAKE SURE
THAT THE MATERIAL SUPPORTS ARE
LOCKED IN PLACE.
7. THE MAIN fRAME CAN SUPPORT UP TO
330 LB. (150 Kg) TOTAL WEIgHT (SAW
+ MATERIAL). IT IS CRITICAL THAT
YOU DO NOT ExCEED THIS WEIgHT for
reasons of personal safety and to prevent
damage to the stand.
wARNING! The warnings, cautions, and
instructions detailed in this manual cannot
cover all possible conditions and situations
that occur. It must be understood by the
operator that COMMON SENSE AND
CAUTION ARE FACTORS that cannot
be built into this product, but MUST BE
SUPPLIED BY THE OPERATOR.
!

8
ENGLISH
PACKAGE CONTENTS
Before starting assembly, please read all
assembly instructions and familiarize yourself
with the pieces you will be working with (g.1).
Refer also to the diagrams after the parts list for
descriptions, quantities, and pieces included.
Item Description Qty.
A Main frame including legs and extensions 1
B Saw mount brackets 2
C Work support 2
D Extension retainer knobs 4
E Support retainer knobs 2
F Saw mount bolt, nut, and washer set 4
G Axle assembly bolt, nut, and washer set 2
H C-clip 4
I Axle assembly 1
J Wheel 2
1 x 2 x
A B
2 x
C
4 x
D
2 x
2 x
1 x
E
I J
G H
4 x
4 x
2 x
F
fig.1

9
ENGLISH
150326
ASSEMBLY
INSTRUCTIONS
Once you have conrmed that you have all the
pieces required for assembly, you may begin.
1. With the main frame (A) upside down,
unfold the legs (g 2-1). Be sure the snap
buttons on each leg are in the locked
position. Turn the stand upright.
2. Slide one extension partly out of the top
and fasten using 2 of the 4 short knobs (D,
g 2-2 & 3) provided in the locations shown.
Repeat for other side. This is used to set
the length of the extension rails.
3. Attach the work support (C, g 2-3) as
shown (g 2 & 3). Attach the long threaded
knob (E, g 2 & 3) as shown. This is used to
set the height of the work supports.

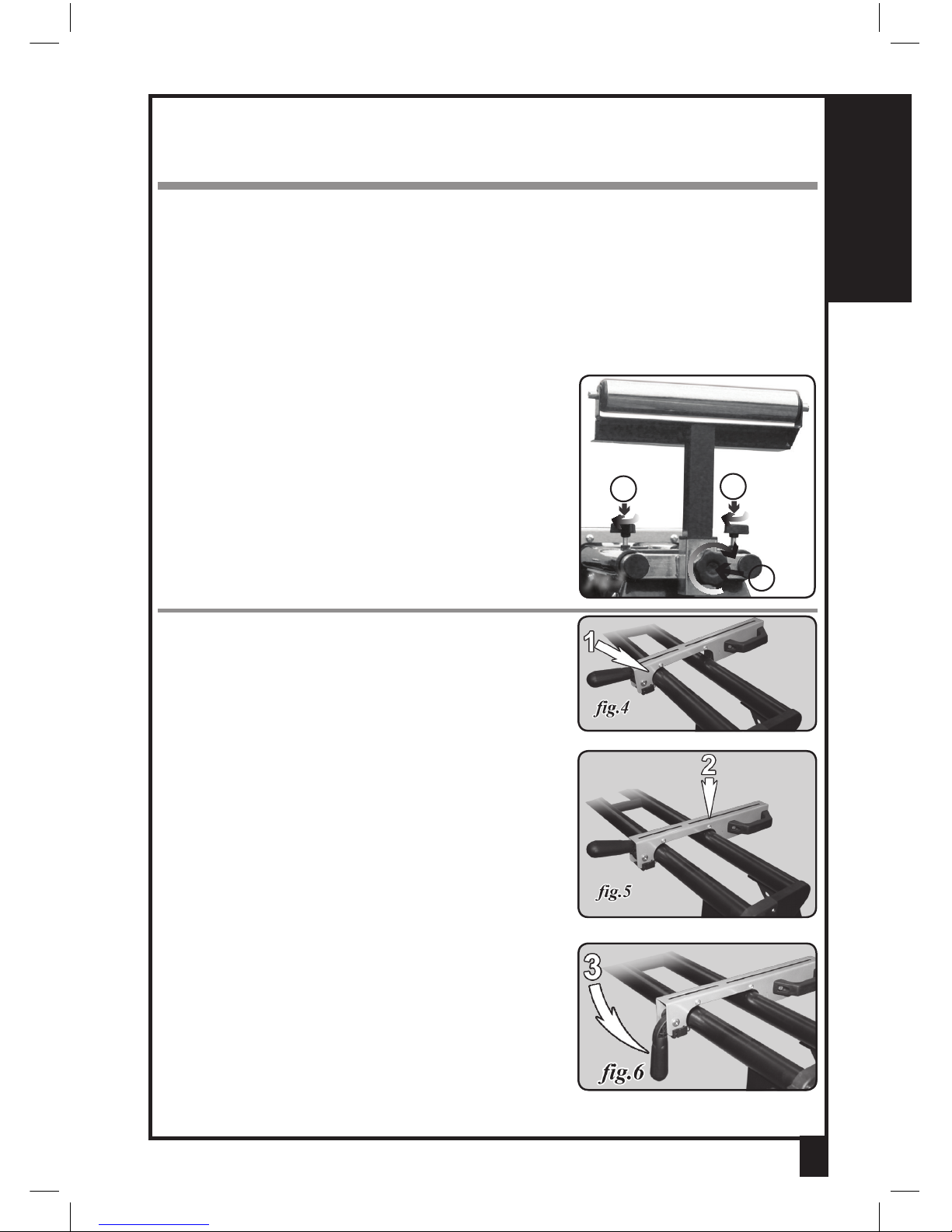

ATTACHING THE SAw MOUNT
BRACKETS TO THE STAND
4. Hook the front side rst (g.4).
5. Press back side down (g.5).
6. Turn lever down to lock the saw mount in
place (g.6).
DD
E
fig.3

10
ENGLISH
ATTACHING THE wHEELS TO THE
STAND
7. Following g 2-5, attach the wheels to the
axle (I); rst, place a C-clip (H) onto the
axle, followed by a wheel (J), then secure it
with another C-clip (g 7).
8. Still referring to g 2-5 & 7, bolt the axle/
wheel assembly to the end of the frame.
Use the two short bolts, washers and nuts
(G).
ATTACHING THE SAw MOUNT
BRACKETS TO THE SAw
1. Refer to g 2-7 & 8.
2. Use the 4 long bolts, washers and nuts (F)
to attach the saw mount brackets to the
miter saw.
3. The quick-release handles (3, g.6) should
be oriented towards the front of the saw
with the carry handles to the outside.
4. Insert the bolts from the bottom and fasten
them with a washer and a nut at the top.
MOUNTING
NON-STANDARD MITER SAwS
Your miter saw may be classied as “non-
standard” if it has either of the following
specications:
●3 mounting points instead of 4.
●4 mounting points where 2 lines drawn
through both the front and rear holes on
the left and on the right side of the saw are
not parallel to each other.
An adaptor plate will be necessary to mount
your saw to this stand.
For this we recommend 3/4” (19 mm) plywood.
1. Mark and cut a piece of plywood to t the
mounting hole conguration of your miter
saw like the drawing, g.9.
2. Make sure that you leave an additional
1/2” (15 mm) around the entire edge of the
piece.

11
ENGLISH
150326
3. From your 2 front mounting points (g
9, grey), measure at a 90 degree angle
back to a point that is equal to your rear
mounting point.
NOTE: This distance cannot exceed
14 inches (35.6 cm) from the front mount.
4. Mark the 2 rear corner mounting bracket
holes (g 9, black) as well as the remaining
mounting hole(s) for your saw (g 9, white),
remembering to leave them all
1/2” (15 mm) from each edge.
5. You can now drill holes at your marked
positions. Use a drill bit that is slightly
larger than the mounting hardware that you
will be using.
6. You can now attach the adaptor plate and
miter saw to the saw mounting brackets.
The adaptor plate will be placed between
the bottom of the miter saw and the top of
the saw mount brackets.
1/2 in. / 15 mm
Example of a skewed
rear mounting point Example of a skewed
rear mounting point
Example of a rear
mounting point where
tool has 3 mounting
points rather than 4
Front of saw
No more than 14 in. (35.6 cm)
fig 9

12
ENGLISH
7. Secure your remaining miter saw mounting
point(s) to the adaptor plate with an
appropriate bolt assembly comprising a bolt
of proper length, at washer, lock washer,
and lock nut.
NOTE: The bolt assembly for this step must
be supplied by the end user.
SET-UP / KNOCK
DOwN PROCEDURES
●It is much easier to fold up the stand with
the miter saw not attached.
1. Release the easy-clamp saw mount
brackets and place the miter saw off to the
side before proceeding.
2. Slide in the the work support extension
rails.
3. Press the button (K, g.10) to swing the leg
freely.
4. Repeat for the other leg and lower the stand
to rest on its wheels.
5. Hold up the other end of the stand while
swinging its legs into the folded position.
The stand can now be rolled away or
stored.
6. For set-up, reverse the above steps.

MS3102 man v.150326
Modèle #
MANUEL D’INSTRUCTIONS ET D’ASSEMBLAGE
General International Power Products, LLC
6243 Industrial Parkway
Whitehouse, OH 43571 USA
General International Power Products Ltd.
117-6741 Cariboo Rd.
Burnaby, BC V3N 4A3 Canada
site Web : www.gipowerproducts.com
Support de
scie à onglets
MS3102
CARACTÉRISTIQUES
●Roues facilitant les
déplacements
●Châssis tubulaire léger
avec pattes de 1-1/2 po
(38 mm) de diamètre
et barres de support
robustes
●Pattes verrouillables
en un clic pour une
utilisation immédiate
●Adaptateurs de montage
universels conçus pour
la plupart des scies
●Levier de dégagement
pour changement ou
installation rapide de la
scie
●Supports de pièce de
travail ajustables en
hauteur avec butées
de coupe et rouleaux
pratiques
SPÉCIFICATIONS
●Dimensions : longueur
adjustable de 47 po à 79
po x 25 po de largeur x
35 po de hauteur (1185 à
2000 x 632 x 900 mm)
●Hauteur :
35 po, extensible à 39 po
(900 mm à 987 mm)
●Capacité de charge
maximale du châssis :
330 lb (150 kg)
●Poids net :
36 lb (16 kg)

14
Français
NOUS VOUS REMERCIONS
d’avoir choisi une machine de General
International. Cette machine a été
soigneusement testée et inspectée avant
de vous être expédiée, et moyennant une
utilisation et un entretien adéquats, elle
vous procurera un service able pendant
de nombreuses années. An d’obtenir un
rendement optimal et une utilisation sans
problème, et d’optimiser votre investissement,
veuillez prendre le temps de lire ce manuel
avant d’assembler, d’installer et d’utiliser la
machine.
Ce manuel vise à vous familiariser avec
l’utilisation sécuritaire, les fonctions
élémentaires et les caractéristiques de cette
scie ainsi qu’avec le réglage, l’entretien et
l’identication de ses parties et composantes.
Il n’est pas conçu pour remplacer un
enseignement théorique sur le travail ni pour
offrir à l’utilisateur une formation en la matière.
En cas de doute concernant la sécurité d’une
opération ou d’une procédure, demandez
l’aide d’une personne qualiée avant
d’entamer le travail.
Une fois que vous avez lu ces instructions,
conservez ce manuel aux ns de consultation
ultérieure.
GARANTIE DE
GENERAL®
INTERNATIONAL
Toutes les composantes des machines de
General®International sont soigneusement
inspectées durant chacune des étapes de
production, et chaque unité est inspectée en
profondeur une fois l’assemblage terminé.
GARANTIE STANDARD
LIMITéE DE 2 ANS
En raison de son engagement envers la
qualité et la satisfaction du consommateur,
General®International accepte de réparer ou

15
Français
150326
de remplacer toute pièce qui, suite à l’examen,
se révèle défectueuse quant aumatériel et
au ni d’exécution pour une période de 2
ans (24 mois) suivant la date d’achat. Pour
se prévaloir de la garantie, l’acheteur doit
retourner toutes les pièces défectueuses port
payé à General® International.
Les réparations effectuées sans le
consentement écrit de General®International
annuleront la garantie.
Clause de non-responsabilité:
L’information et les caractéristiques
présentées dans ce manuel se rapportent à
la machine telle qu’elle est sortie de l’usine
au moment de mettre sous presse. En raison
de son souci d’amélioration constante,
General International se réserve le droit de
modier des composantes, des pièces ou des
caractéristiques de la machine si cela est jugé
nécessaire, sans préavis et sans obligation
d’effectuer ces modications sur les machines
déjà vendues.On prend soin de s’assurer à
l’usine que les caractéristiques et l’information
présentées dans ce manuel correspondent à
la machine avec laquelle il est fourni.
Toutefois, en raison de commandes
spéciales et de modications réalisées
“hors de l’usine,” une partie ou la totalité
de l’information contenue dans ce manuel
peut ne pas s’appliquer à votre machine.
De plus, comme il se peut que plusieurs
générations de ce modèle d’outil et plusieurs
versions de ce manuel soient en circulation,
il est possible que ce manuel ne décrive pas
exactement votre machine si vous possédez
une version antérieure ou ultérieure. Si vous
avez des doutes ou des questions, veuillez
communiquer avec votre détaillant ou notre
ligne de soutien technique et mentionner
le numéro de modèle et de série de votre
machine an d’obtenir des éclaircissements.
demande de réClamation
Pour présenter une demande de réclamation
en vertu de notre Garantie Standard Limitée
de 2 ans, composante ou machinerie
défectueuse doit être retournée, port payé,

16
Français
à General®International, ou encore à un
distributeur, un centre de réparation ou tout
autre emplacement situé près de chez vous et
désigné par General®International. Pour plus
d’informations ou si vous avez besoin d’aide
pour remplir une demande de réclamation,
contactez notre département de service.
USA : numéro sans frais [phone]
ou [phone] / Canada : numéro sans
frais [phone] ou [phone] ou
sur notre site Web : www.gipowerproducts.
com.
Une copie de la preuve d’achat originale ainsi
qu’une lettre (un formulaire de réclamation
de garantie peut vous être fourni sur
demande par General®International ou par
un distributeur agréé) spéciant clairement
le modèle et le numéro de série de l’unité (si
applicable), et faisant état de la plainte ou du
défaut présumé, doivent être jointes au produit
retourné.
CONDITIONS ET EXCEPTIONS:
Cette couverture ne s’applique qu’au premier
acheteur. Un enregistrement préalable de
la arantie n’est pas requis. Par contre, une
preuve d’achat – soit une copie du coupon de
caisse ou du reçu original, sur lequel gurent
la date et le lieu d’achat ainsi que le prix payé
– doit être fournie lors de la réclamation.
La Garantie ne couvre pas les défaillances,
bris ou défauts qui, après examen par
General®International, sont considérés
comme étant directement ou indirectement
causés par ou résultant de: une utilisation
incorrecte, un entretien inadéquat ou
l’absence d’entretien, un usage inapproprié
ou abusif, la négligence, un accident, des
dommages survenus durant la manutention
ou le transport, ou encore l’usure normale ou
la détérioration des pièces et composantes
considérées, de façon générale, comme étant
des consommables.
Les réparations effectuées sans le
consentement écrit de General®International
annuleront toute garantie.

17
Français
150326
LISEZ TOUTES LES
INSTRUCTIONS AVANT
L’UTILISATION
CONSERVEZ CES INSTRUCTIONS
Avant d’essayer de faire fonctionner votre
nouvel outil, veuillez lire les instructions
au complet. Vous aurez besoin de ces
instructions pour les avertissements de
sécurité, les précautions, l’assemblage, le
fonctionnement, les procédures d’entretien,
la liste des pièces et les schémas des pièces.
Gardez votre facture avec ces instructions.
Écrivez votre numéro de facture à l’intérieur
de la page couverture. Gardez les instructions
ainsi que la facture dans un endroit sûr et sec
pour référence future.
CONSIGNES
DE SÉCURITÉ
IMPORTANTES
LISEZ TOUTES les consignes avant
d’employer ce produit nous vous
recommandons fortement de ne pas
modier cet outil et de ne pas l’utiliser à
d’autres ns que celle pour laquelle il a été
conçu. Si vous avez des questions quant à
son emploi, ne l’employez pas tant que vous
n’aurez pas obtenu de réponse de notre
part.
1. GARDEZ VOTRE ESPACE DE TRAVAIL
PROPRE. Les endroits encombrés sont
sources de blessures.
2. PRENEZ VOTRE LIEU DE TRAVAIL EN
CONSIDÉRATION. N’utilisez pas d’outil
électrique dans un endroit humide ou
mouillé, ni dans les endroits mal éclairés.
Gardez votre outil à l’abri de la pluie.
Éclairez bien votre espace de travail.
N’utilisez pas d’outils en présence de
liquides ou de gaz inammables.
!

18
Français
3. ÉLOIGNEZ LES ENFANTS ET LES
SPECTATEURS. Aucun enfant ne devrait
se trouver dans l’espace de travail. Ne
les laissez pas manipuler les machines,
les outils ou les rallonges électriques.
Les visiteurs peuvent vous distraire et
il est difcile de les prémunir contre les
blessures.
4. PORTEZ UNE PROTECTION OCULAIRE.
An de se protéger contre des blessures
aux yeux, l’utilisateur de l’outil et les
personnes présentes dans l’aire de travail
doivent porter des lunettes de protection
avec écrans rigides latéraux xes.
5. RANGEZ LES OUTILS INUTILISÉS.
Rangez l’équipement dans un endroit au
sec an d’éviter la formation de rouille.
L’équipement doit aussi être élevé ou
verrouillé an de le garder hors de la portée
des enfants.
6. SOYEZ VIGILANT. Regardez ce que vous
faites et servez-vous du gros bon sens.
N’employez aucun outil lorsque vous êtes
fatigué, ou sous l’inuence d’alcool, de
drogues ou de médicaments.
7. GARDEZ UNE POSITION STABLE.
Gardez vos pieds au sol et conservez votre
équilibre en tout temps. Ne vous étirez pas
vers des machines en fonctionnement.
DIRECTIVES
DE SÉCURITÉ
SPÉCIfIqUES POUR LE
SUPPORT
1. POUR UNE STABILITÉ OPTIMALE,
utilisez le support de scie à onglets sur une
surface plane SEULEMENT.
2. SOYEZ PRUDENT DURANT LA MONTÉE
OU LA DESCENTE DU SUPPORT pour
éviter de coincer vos doigts ou vos mains.

19
Français
150326
3. ASSUREZ-VOUS qUE LES BOUTONS-
PRESSION SUR ChAqUE PATTE
SOIENT EN POSITION BLOqUÉE avant
de commencer vos travaux an d’assurer
que le support demeure solidement en
place.
4. NE PAS MARChER OU MONTER SUR LE
SUPPORT EN AUCUN CAS. Ceci pourrait
causer des dommages au support et/ou des
blessures corporelles.
5. AVANT L’UTILISATION, ASSUREZ-
VOUS qUE LA SCIE à ONGLETS SOIT
SOLIDEMENT FIxÉE SUR LE SUPPORT
pour prévenir tout déplacement indésirable
de la scie.
6. AVANT L’USAGE, ASSUREZ-VOUS qUE
LES SUPPORTS DE MATÉRIAU SOIENT
BLOqUÉS EN POSITION.
7. LE ChâSSIS PRINCIPAL PEUT
SUPPORTER UN POIDS TOTAL DE 400
LB (181 kG) (SCIE + MATÉRIAU). CE
POIDS NE DOIT PAS êTRE DÉPASSÉ,
pour des raisons de sécurité personnelle et
pour prévenir des dommages au support.
AVERTISSEMENT! Les avertissements,
les mises en garde et les directives détaillés
dans ce manuel ne peuvent pas couvrir
toutes les conditions possibles et toutes les
situations qui se présentent. L’utilisateur doit
comprendre que le SENS COMMUN ET LA
PRUDENCE SONT DES FACTEURS qui ne
peuvent pas être incorporés dans ce produit
et QU’ILS SONT LA RESPONSABILITÉ DE
L’UTILISATEUR.
!

20
Français
CONTENU
DE LA BOÎTE
Avant de commencer l’assemblage, veuillez lire
toutes les directives et vous familiariser avec
les pièces. Consultez le diagramme (g.1)
suivant la liste des pièces. Vous y trouverez la
description, la quantité et les pièces incluses.
Pièce Description qté.
A Cadre principal avec pattes et rallonges 1
BSupport de xation de la scie 2
C Support de travail 2
D Boulon à tête triangulaire 4
E Bouton de réglage de hauteur 2
FJeu de boulon de xation de la scie, écrou, et rondelle 4
G
Jeu de boulon de xation du support d’essieu, écrou, et rondelle 2
H Attache en C 4
I Support d’essieu 1
J Roue 2
1 x 2 x
A B
2 x
C
4 x
D
2 x
2 x
1 x
E
I J
G H
4 x
4 x
2 x
F
fig.1
