Gerber danze D304162 User manual

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir
du service ou de l’aide additionnels.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o
servicio.
Tools You Will Need
Outils dont vous aurez besoin
Herramientas Necesarias
Adjustable wrenche Pipe tape Silicone sealant
Clé à molette Ruban pour tuyau Enduit d'étanchéité au silicone
Llave ajustable Cinta selladora para rosca Sellador de silicona
Supply hoses with 1/2” coupling nuts to connect faucet to water supply valve
Tuyaux d’alimentation avec écrous de raccord de
½
po (1,27 cm) pour relier le robinet à la valve d’alimentation
Mangueras de alimentación con tuercas de unión de ½ pulg. para conectar el grifo a la válvula de
alimentación de agua
D304162
Two Handle Widespread Lavatory Faucet
Robinet de lavabo à entraxe long
et double poignée
Grifo de lavabo extendido de dos manijas
This product is engineered to meet the EPA watersense flow requirements.
The flow rate is governed by the aerator. If replacement is ever required,
be sure to request watersense compliant lavatory faucet aerator to retain
the water conserving faucets of this product.
Ce produit a été conçu pour répondre aux exigences de débit du programme
Watersense de l’EPA. Le débit est réglé par un aérateur. Si jamais il doit être
remplacé, s’assurer de demander un aérateur de robinet de salle de bains
conforme au programme Watersense pour continuer d’économiser l’eau.
Este producto se ha hecho para cumplir con las exigencias de caudal Water
Sense de la EPA. El caudal está controlado por el aireador. Si es necesario
efectuar una sustitución, solicite un aireador del grifo dellavabo que cumpla
con el programa WaterSense para mantener losgrifos que conservan agua de
este producto.
Before Your Installation
Avant l’installation
Antes de Instalar
Check the local plumbing code requirements before installation.
Vérifier les exigences du code de la plomberie qui s’applique avant de
procéder à l’installation.
Antes de la instalación, consulte las exigencias del código local de plomería.

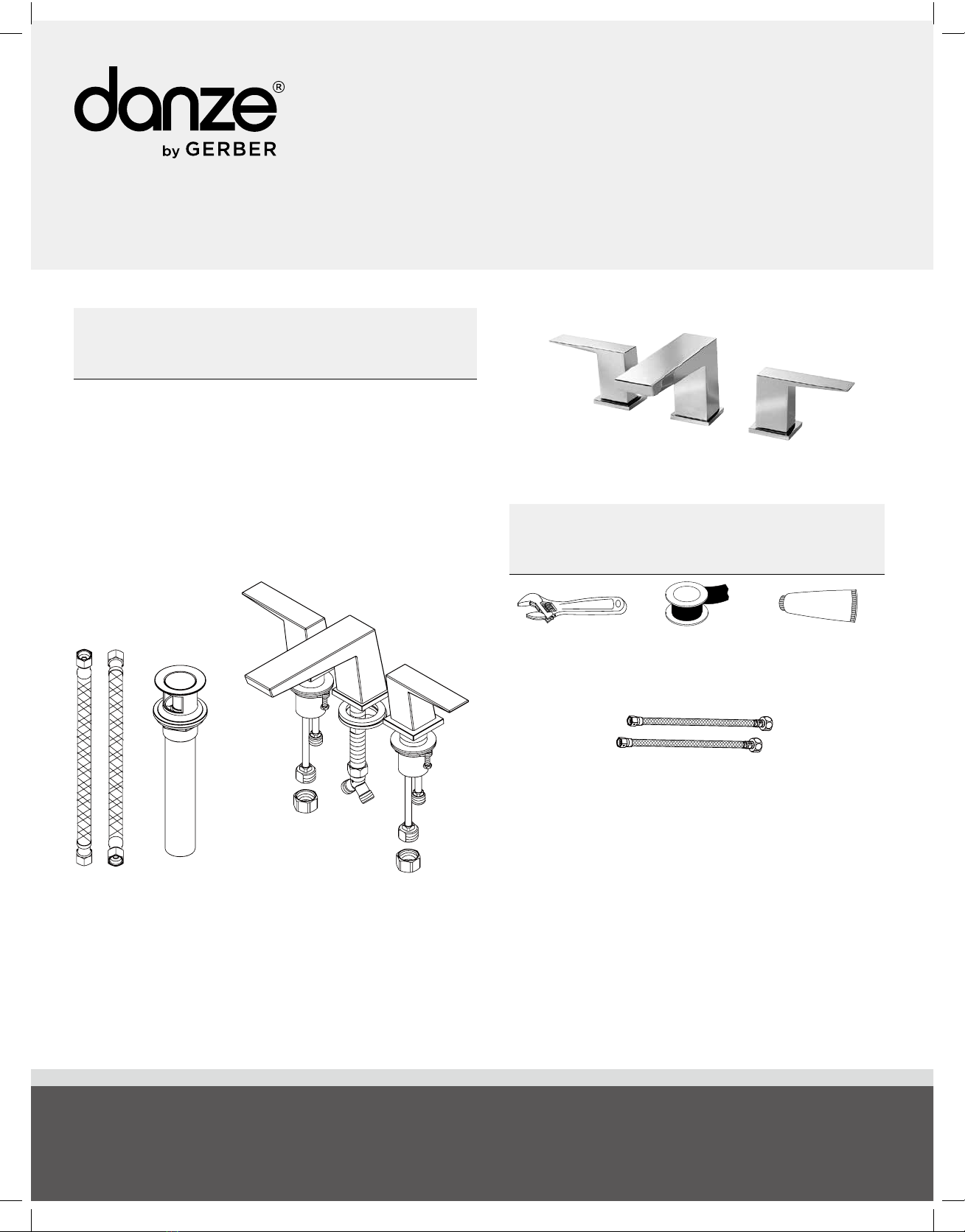

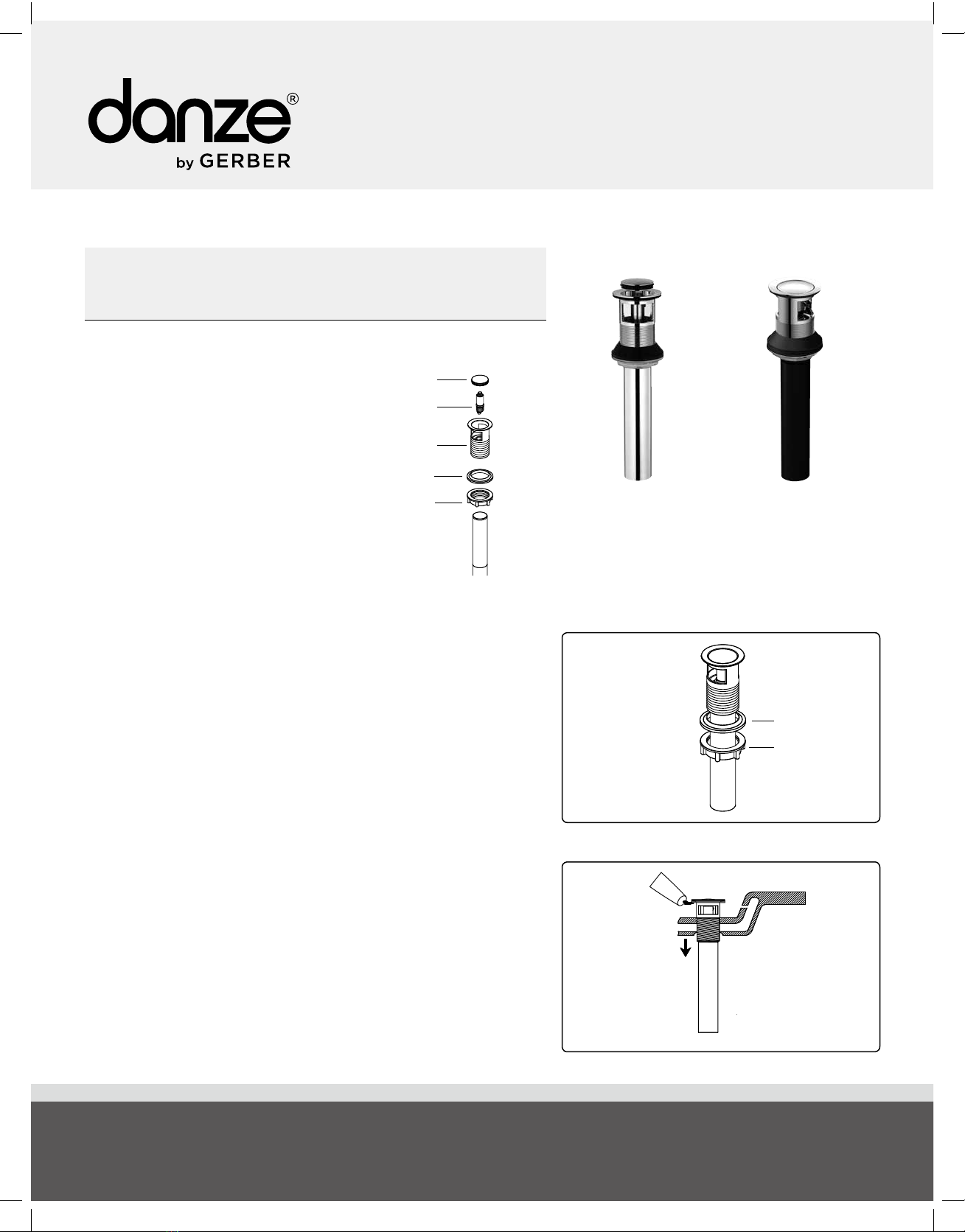

Check to make sure you have the following parts indicated below:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Verifique que tenga todas las partes indicadas:

Maintenance
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Warranty Registration:
Please log on to danze.com to register your product today.
Faucet Installation Procedures / Procédures d’installation du robinet / Instalación del Grifo
Danze always recommends that plumbing products be installed by a licensed professional.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.

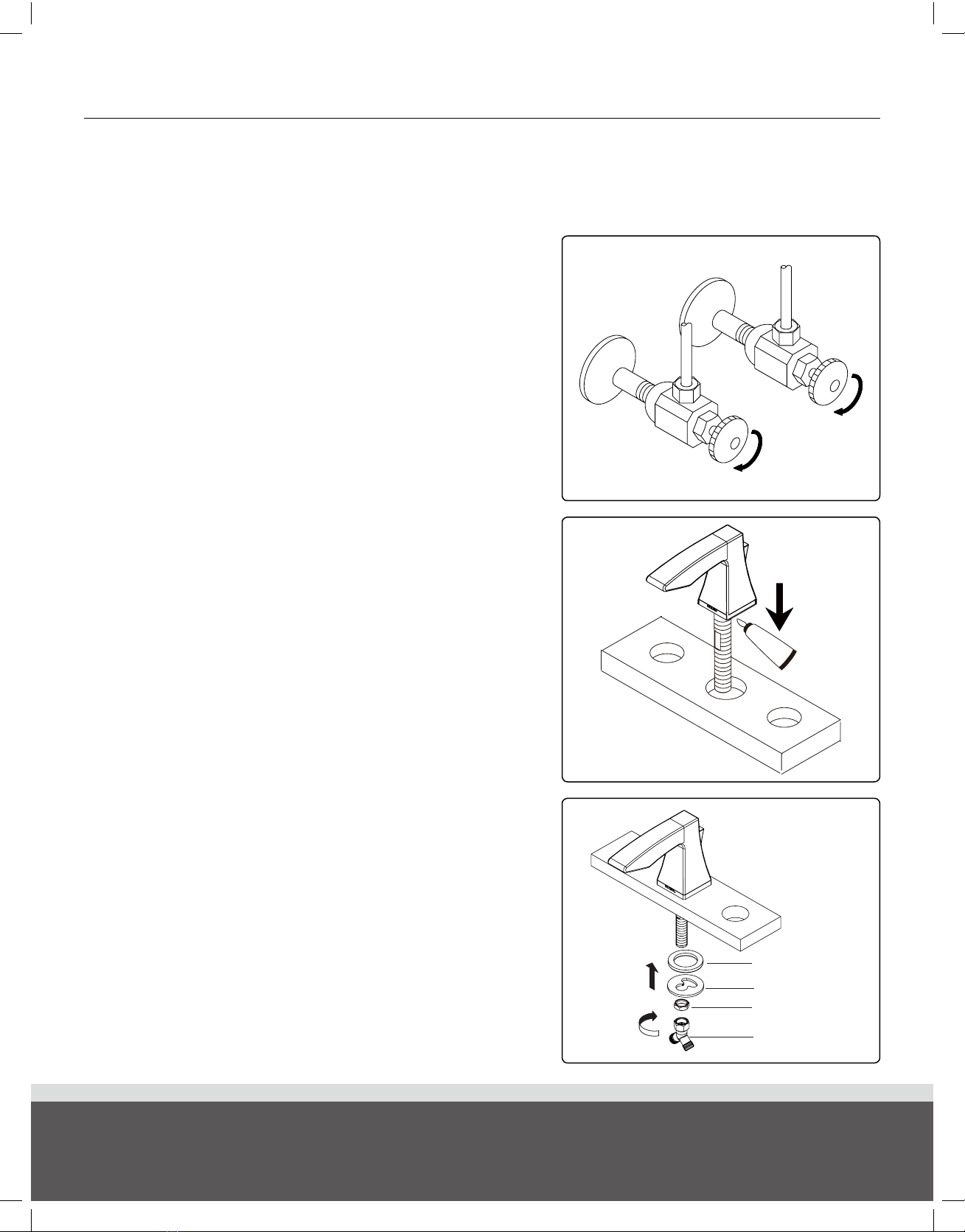

1. Shut off the main water supply before installation by turning the valves
clockwise.
Fermez l'alimentation principale en eau avant l'installation en tournant les
valves d'alimentation dans le sens horaire.
Antes de realizar la instalación, cierre el suministro principal de agua
girando las válvulas en sentido horario.
2. Apply the silicone sealant around the bottom of the spout trim ring.
Insert the spout into the1 1/2” diameter mounting hole in the deck from
above.
Appliquez l’enduit d’étanchéité à la silicone autour du bas de la garniture
circulaire de bec. Insérer le bec, par le dessus, dans le trou de montage
d’un diamètre de 1-1/2 po du tablier.
Ponga sellante de silicona alrededor de la base del anillo ornamental del
grifo. Introduzca por arriba el vertedor en el orificio de montaje de 1-1/2’’
de diámetro situado en el soporte.

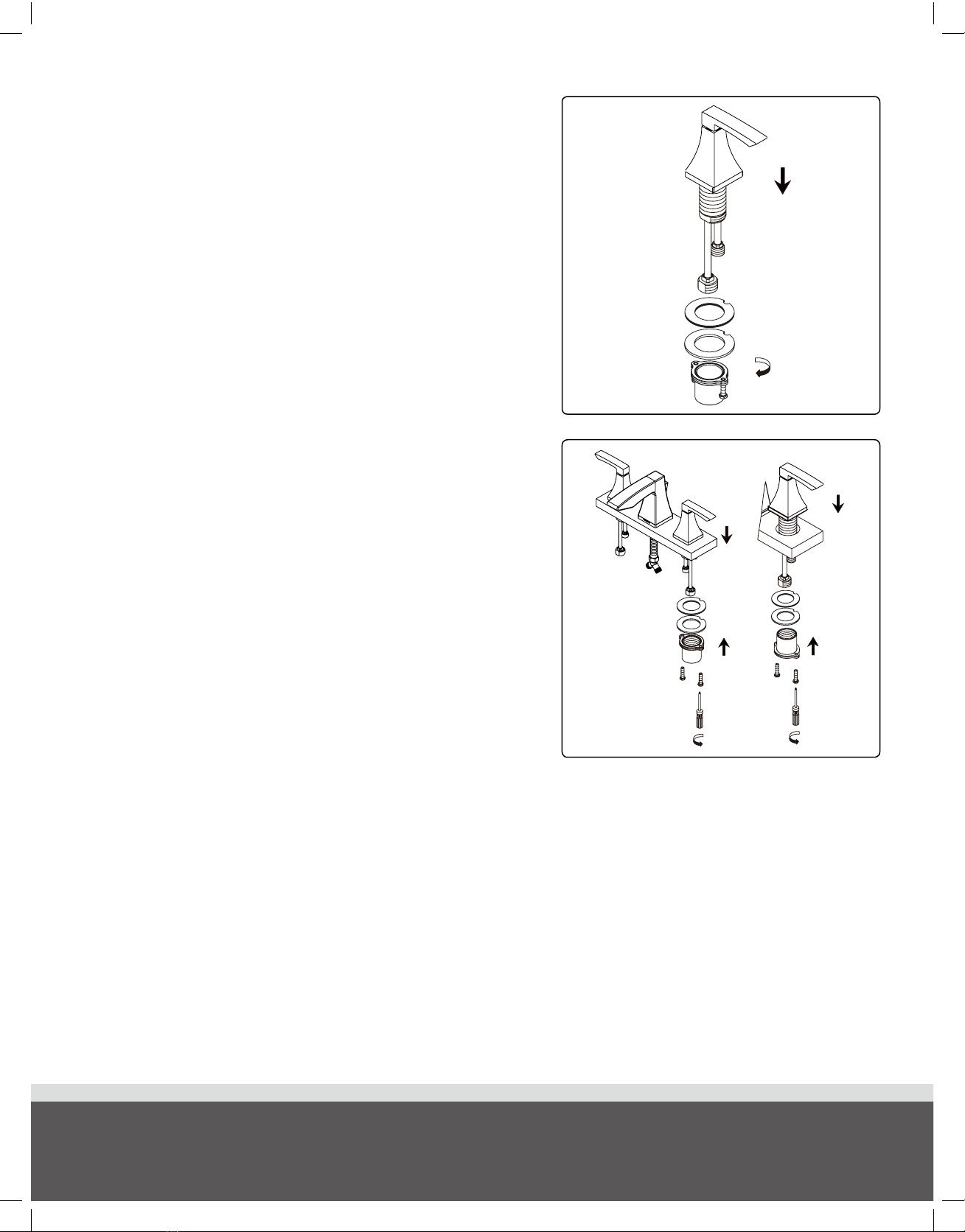

3. From underneath the sink, install the rubber washer, metal washer and
lock nut. Thread on the adapter to the bottom of the spout shank, and
tighten.
Enlever le petit maté riel de fixation du corps de la manette. F i x er
I'alimentation d'eau au corps du robinet.
Remueva los accesorios de montaje de la manivela. Conecte el suministro
de agua al cuerpo de la válvula.
Rubber washer
Lock nut
Metal washer
Adapter
1
2
3

Entretien
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez
les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
Enregistrement de la garantie:
veuillez vous connecter sur
danze.com pour enregistrer votre produit aujourd'hui.
Mantenimiento
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos,
estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Registro de la garantía:
por favor ingrese para danze.com para registrar su producto en la actualidad.
(1) (2)
4
5
4. Remove the mounting hardware from the handle body.
Enlever le petit maté riel de fixation du corps de la manette.
Remueva los accesorios de montaje de la manivela.
5. Place the handle body through the right hole. Re-assemble the mounting
hardware onto the valve shank; use the phillip screwdriver for final
tightening after the handle is aligned.
NOTE: Two options for installing sleeve 1. For deck thickness of less than
1", please refer to picture (1).2. For deck thickness between 1" and 2", the
sleeve nut needs to be reversed, please refer to picture (2).
Mettre le corps de la manette dans l’orifice droite. Rassembler le petit
matériel de fixation sur la tige du robinet ; utiliser un tournevis Phillips
pour serrer à la toute fin,lorsque la manette est bien centrée.
REMARQUE : Deux façons d’installer le manchon. 1. Épaisseur de comptoir
inférieure à 1 po (2,5 cm) : voir l’illustration (1). 2. Épaisseur de comptoir
entre 1 po et 2 po (2,5 cm et 5 cm) : tourner le manchon dans l’autre sens;
voir l’illustration (2).
Coloque el cuerpo de la manija a través del orifico de la derecho. Vuelva a
ensamblar las piezas de montaje en el vástago de la válvula. Después de
alinear la manija, ajuste con un destornillador cruciforme.
NOTA: Dos opciones para instalar la manga. 1. Para un soporte de un
grosor inferior a 1”, consulte la imagen (1). 2. Para un soporte con un
grosor entre 1” y 2”, hay que invertir la tuerca de manga; consulte la
imagen (2).

Maintenance
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Warranty Registration:
Please log on to danze.com to register your product today.
6
7
8
9

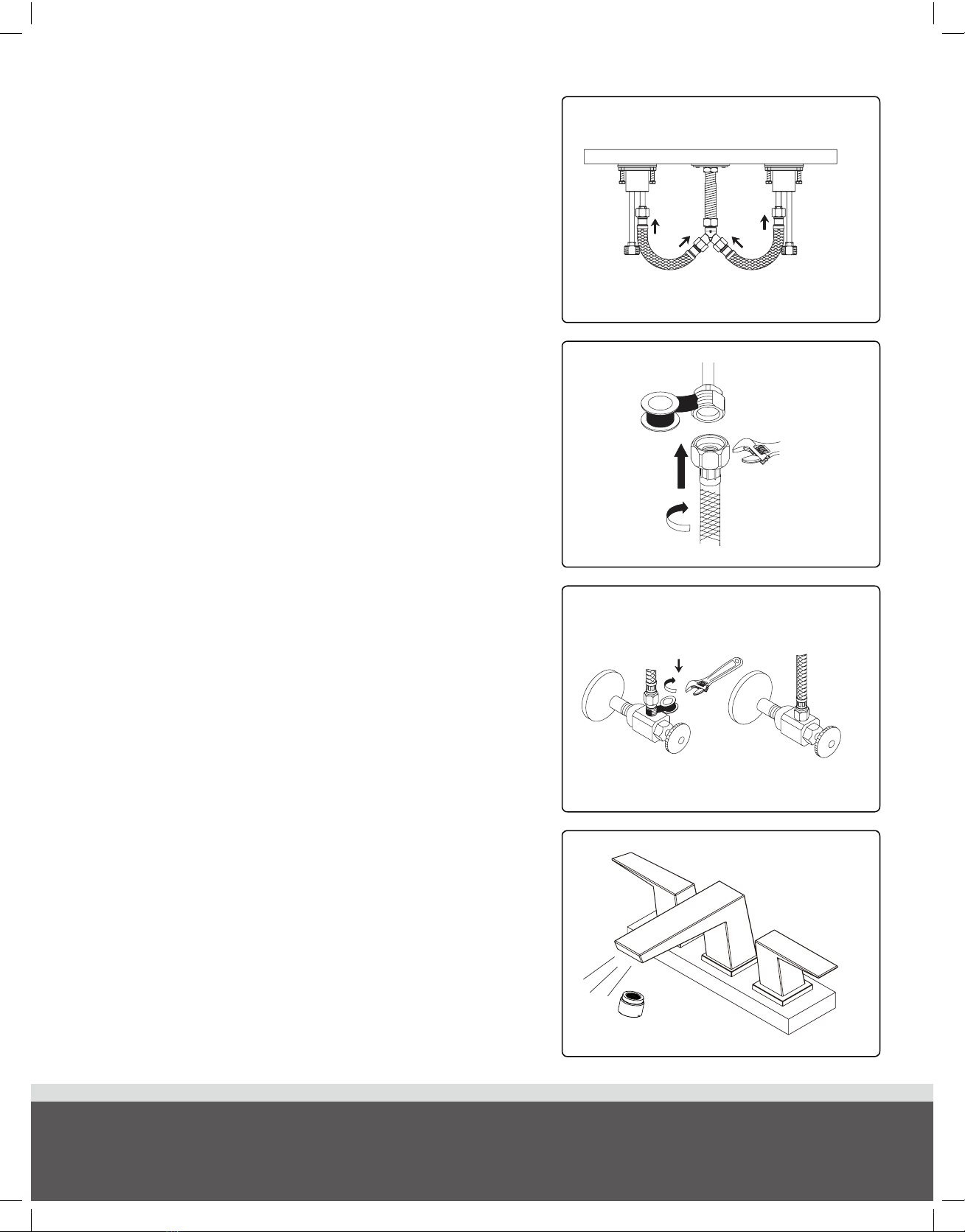

6. Connect the hoses from the valves to the Y adapter on the spout and
tighten.
Raccorder les boyaux de robinet à l’adaptateur en Y sur le bec et serrer.
Conecte las mangueras que van desde las válvulas al adaptador “Y” en el
grifo, y ajústelas.
7. Apply pipe tape. Attach the water supply hoses to the copper inlet tubes
of the faucet. (Supply hoses are not included).
Appliquez du ruban pour tuyau. Fixez les flexibles d'alimentation en eau
aux tuyaux d'entrée en cuivre du robinet. (Les flexibles d'alimentation ne
sont pas compris.)
Aplique cinta selladora para tuberías. Coloque las mangueras de
suministro de agua en los tubos de cobre de admisión del grifo. (Las
mangueras de suministro no están incluidas).
8. Apply the pipe tape to the inlet port. Slip the coupling nuts onto the inlet
port and tighten with a wrench.
Appliquez du ruban pour tuyau à l'orifice d'entrée. Glissez l'écrou de
raccordement sur l'orifice d'entrée et serrez-le à l'aide d'une clé.
Antes de realizar la instalación, cierre el suministro principal de agua
girando las válvulas en sentido horario
9. After installing the faucet, remove the aerator and open the hot and
cold water supplies. Check for leaks. Turn on the faucet handles for one
minute to flush debris from the faucet. Close the handles and re-assemble
the aerator.
Lorsque le robinet est installé, enlever le brise-jet et ouvrir l’alimentation
d’eau chaude et d’eau froide. Vérifier qu’il n’y a pas de fuites. Ouvrir
les manettes du robinet et laisser couler l’eau durant une minute pour
manettes et remettre le brise-jet en place.
Una vez instalado el grifo, retire el aireador y abra el abastecimiento
de agua caliente y fría. Verifique si hay fugas. Abra las manijas del grifo
durante un minuto para que salga la suciedad. Cierre las manijas y vuelva
a instalar el aireador.

Entretien
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez
les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
Enregistrement de la garantie:
veuillez vous connecter sur
danze.com pour enregistrer votre produit aujourd'hui.
Mantenimiento
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos,
estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Registro de la garantía:
por favor ingrese para danze.com para registrar su producto en la actualidad.
Touch Down Drain Installation Instructions
Instructions d’installation de la bonde de vidange manuelle
Instrucciones para la instalación del desagüe touch down
DA505918 DA505219P
1.
2.
3.
5.
4.
4.
5.
1
2.1
Before Your Installation
Avant l’installation
Antes de Instalar
Check to make sure you have the following parts indicated below:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Verifique que tenga todas las partes indicadas:
1. Stopper /Tampon /Parador
2. Cartridge /Cartouche /Cartucho
3. Drain collar /Collet de renvoi /Boca de desagüe
4. Rubber washer /Rondelle /Arandela
5. Lock nut /Écrou de blocage /Contratuerca
1. Remove the rubber washer (4) and lock nut (5) from the drain assembly.
Enlever la rondelle de caoutchouc (4) et l’écrou de blocage (5) du renvoi.
Quite la arandela de goma (4) y la contratuerca (5) del conjunto
dedesagüe.
2. Install the drain body / Installer le tuyau de renvoi / Instale el cuerpo del
desagüe
2.1. Place a ring of silicone sealant beneath lip of drain collar (3) and
place in opening of sink. Press down firmly to secure the drain collar
(3).
Appliquer de l’enduit d’étanchéité à base de silicone sous le rebord du
collet de renvoi (3) et le placer dans l’ouverture du lavabo (3).
Aplique un anillo de sellante de silicona por debajo del borde de la
boca de desagüe (3) y colóquelo en la abertura del lavabo. Presione
con fuerza para afianzar la bocade desagüe (3).

Maintenance
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Warranty Registration:
Please log on to danze.com to register your product today.
Touch Down Drain Installation Instructions
Instructions d’installation de la bonde de vidange manuelle
Instrucciones para la instalación del desagüe touch down
2.2.Tighten the rubber washer (4) and lock nut (5) onto the drain collar.
Visser la rondelle en caoutchouc (4) et l‘écrou de blocage (5) sur le
collet de renvoi.
Apriete la arandela de goma (4) y la contratuerca (5) en la boca del
desagüe (3).
For drain cartridge replacement or cleaning
Pour remplacer ou nettoyer la cartouche de renvoi
Para sustituir o limpiar el cartucho de desagüe

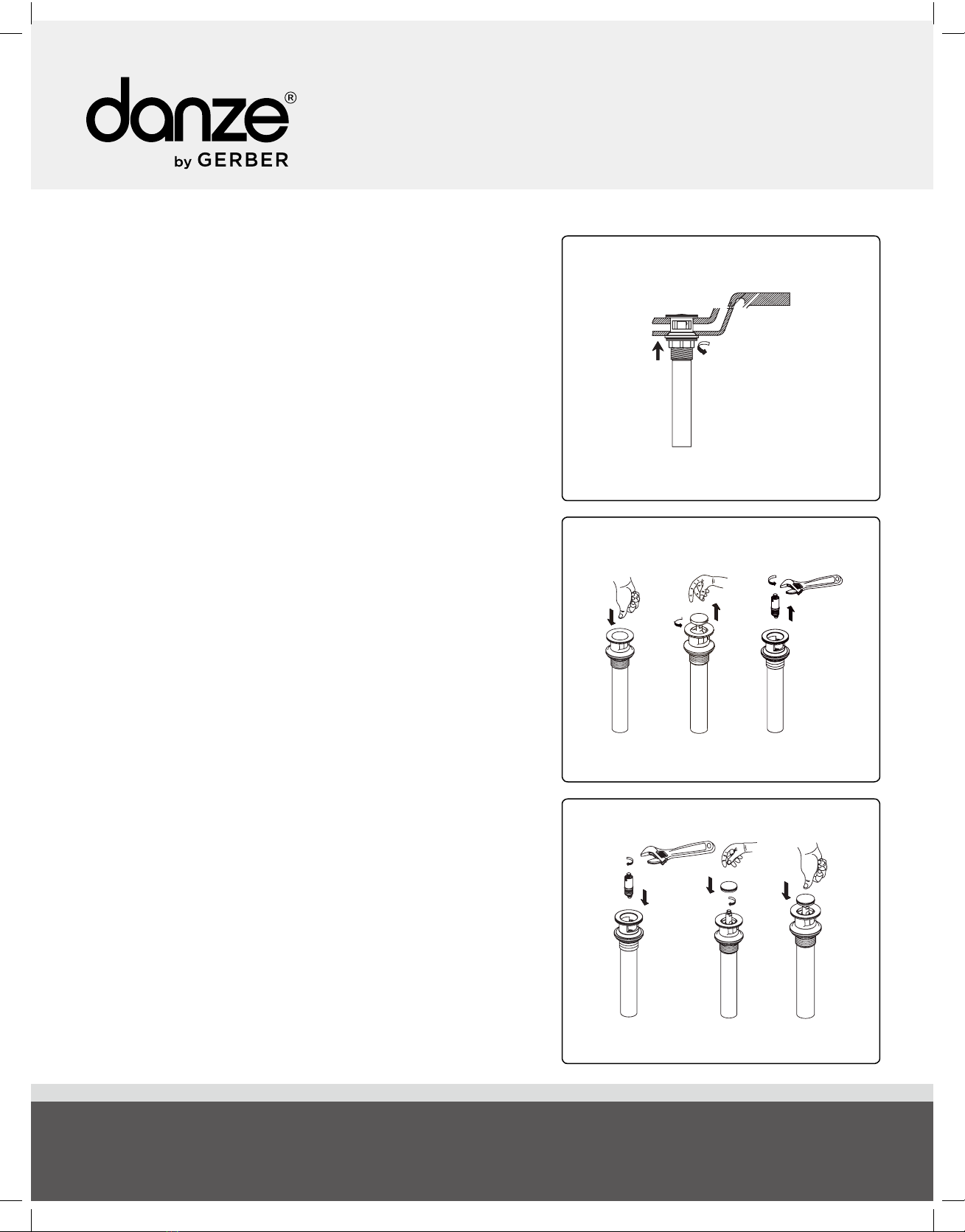

3. Remove the cartridge (2) from the drain / Enlever la cartouche (2) du
renvoi / Retire el cartucho (2) del desagüe
3.1. Push the stopper to raised position. Unscrew the stopper cap from
the cartridge.
Pousser sur le bouchon pour qu’il s’ouvre. Dévisser le capuchon du
bouchon de la cartouche.
Presione el tapón hasta la posición levantada. Desenrosque el tapón
del cartucho.
3.2.Using a wrench or pliers, unscrew the cartridge from the drain collar
and remove from the drain
À l’aide d’une clé ou de pinces, dévisser la cartouche du collet du
renvoi et enlever du renvoi.
Utilice una llave o unos alicates para desenrocar el cartucho de la
boca de desagüe y sacarlo deéste.
4. Reinstall cartridge (2) into drain collar,thread on stopper cap.
Réinstaller la cartouche (2) dans le collet du renvoi, visser le capuchon du
bouchon.
Vuelva a instalar el cartucho (2) en la boca de desagüe, enrosque el
tapón.
2.2
3
4

Entretien
Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Nettoyez-le périodiquement avec un chiffon doux pour qu’il conserve la même apparence qu’à l’état neuf. Évitez
les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils endommageront le fini et rendront votre garantie nulle.
Enregistrement de la garantie:
veuillez vous connecter sur
danze.com pour enregistrer votre produit aujourd'hui.
Mantenimiento
Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo periódicamente con un paño suave. Evite limpiadores abrasivos,
estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.
Registro de la garantía:
por favor ingrese para danze.com para registrar su producto en la actualidad.
Pop-Up Drain Installation Instructions
Instructions d’installation de la vidange mécanique
Instrucciones de instalación del desagüe levadizoa
D495002 DA556007
DA605254
1.
8.
9.
6.
11.
10.
12.
7.
2.
3.
4.
5.
1
2

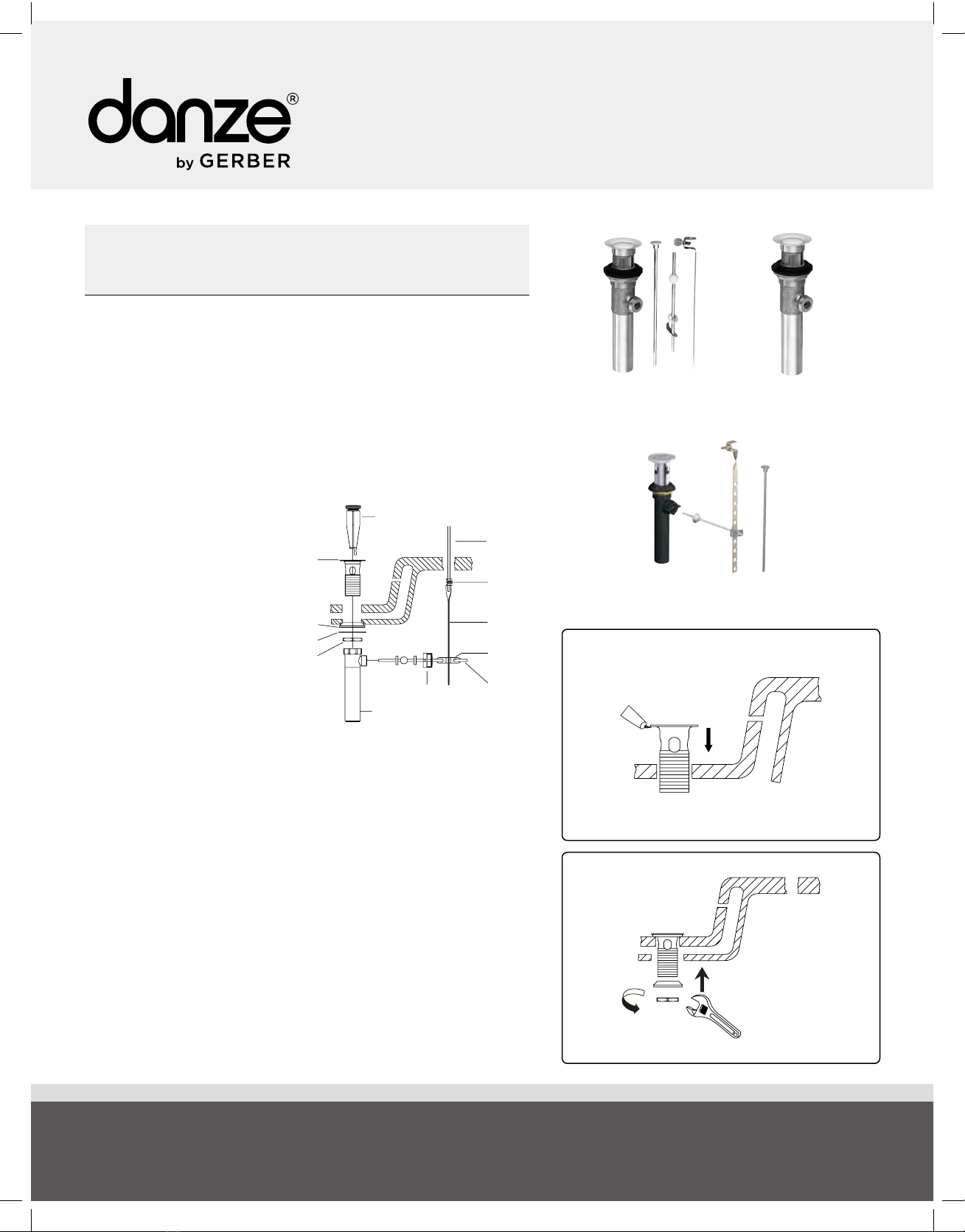

1. Apply the plumber putty to the underside of the flange on the Drain
Collar (9). Insert the drain collar through the drain opening of the sink.
Appliquer du mastic de plomberie sous la bride du collet de renvoi (9).
Insérer le collet de renvoi dans le trou de renvoi du lavabo.
Ponga masilla de plomero en la parte inferior de la brida en la boca de
desagüe (9). Introduzca la boca de desagüe por la abertura del fregadero.
2. From the underside of the sink, install the beveled gasket (10) (curved
side to the drain hole), friction ring (11) and lock nut (12) onto the drain
collar. Tighten the lock nut to the complete seal.
Sous le lavabo, installer le joint biseauté (10) (côté courbé vers le trou de
renvoi), l’anneau de friction (11) et l’écrou de blocage (12) sur le collet de
renvoi. Serrer l’écrou de blocage pour assurer l’étanchéité.
Instale el empaque biselado (10) (lado curvado contra el agujero de
esagüe), el anillo de rozamiento (11) y la contratuerca (12) en la boca del
desagüe desde la parte inferior del fregadero. Apriete la contratuerca
hasta lograr una estanqueidad completa.
Before Your Installation
Avant l’installation
Antes de Instalar
Check to make sure you have the following parts indicated below:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Verifique que tenga todas las partes indicadas:
1. Lift rod /Tige de levage / Varilla levadiza
2. Thumb screw /Vis à oreilles / Tornillo
3. Lift rod strap / Sangle de tige de levage / Prolongación de varilla levadiza
4. Spring clip / Pince / Pinza sujetadora
5. Ball rod / Levier à rotule / Varilla de rótula
6. Ball nut / Écrou de pivot / Tuerca asiento glóbulo
7. Tail Piece / About / Pieza contrapunta
8. Stopper assembly / Assemblage de bouchon / Ensamblaje de parador
9. Drain collar / Boca de desagüe / Collet de renvoi
10. Gasket / Joint / Empaque
11. Friction ring / Anneau de friction /
12. Lock nut / Écrou de blocage/ Contratuerca

Maintenance
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a
soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Warranty Registration:
Please log on to danze.com to register your product today.
Pop-Up Drain Installation Instructions
Instructions d’installation de la vidange mécanique
Instrucciones de instalación del desagüe levadizoa

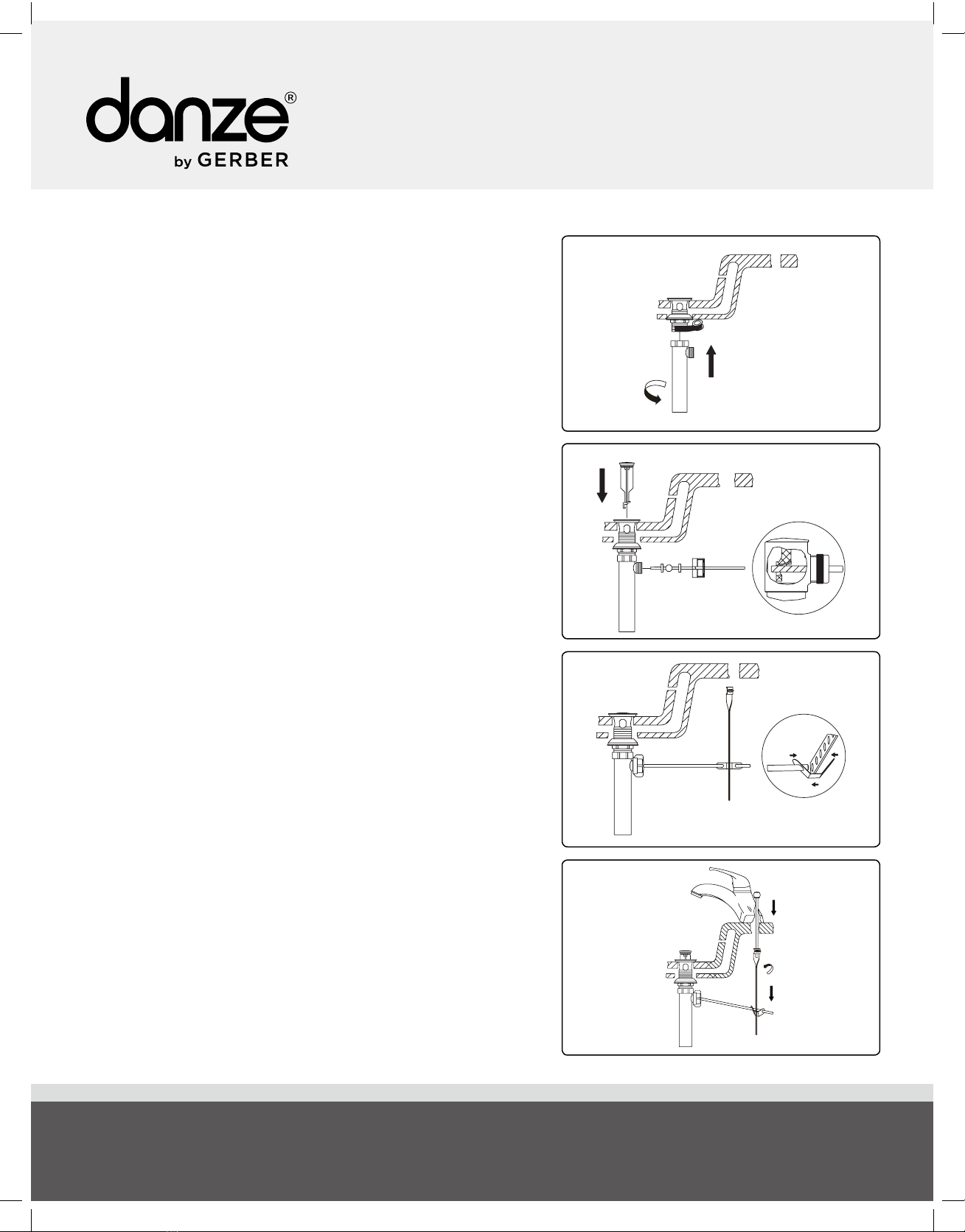

3. Orient the tail piece (7) assembly so that the opening of the drain lever
faces the direction of the location of the lift rod assembly. (usually the lift
rod assembly faces the wall).
Orienter l’about (7) de façon que l’orifice du levier de renvoi soit face à
l'assemblage de tige de levage. (Généralement, l'assemblage de tige de
levage fait face au mur.)
Oriente el conjunto de la pieza contrapunta (7) de forma que la apertura
de la palanca de desagüe se sitúe frente a la dirección del conjunto de la
varilla de elevación. (Habitualmente el conjunto de la varilla de elevación
se sitúa frente a la pared).
4. Insert the stopper assembly (8) into the drain. Insert the ball rod (5) into
the rod.
NOTE : port and into the hole at the bottom of the stopper assembly (8).
You can lock the stopper assembly (8) to the ball rod (5) at this point
by inserting the end of the ball rod (5) through the plunger hole prior to
securing the ball in place. Secure ball rod (5) to the drain assembly with
the ball nut (6).
Insérer le assemblage de bouchon (8) dans le drain. Insérer le levier à
rotule (5) dans l’orifice de levier et dans le trou au bas du assemblage de
bouchon.
REMARQUE: À ce stade, il est possible, au préalable, de fixer l’assemblage
de bouchon (8) au levier à rotule (5) en insérant l’extrémité du levier
à rotule (5) dans le trou du bouchon. Raccorder le levier à rotule (5) à
l’assemblage de renvoi avec l’écrou de pivot (6).
Introduzca el obturador en el ensamblaje de parador (8). Introduzca
la varilla de rótula (5) en la abertura lateral del tubo del ensamblaje de
parador y en el hoyo al fondo del obturador.
NOTA: Puede bloquear el conjunto del tapón (8) con la Varilla de rótula
(5) introduciendo el extremo de la Varilla de rótula (5) por el agujero del
dispositivo de cierre antes de sujetar la varilla glóbulo en su sitio. Sujete
la Varilla de rótula (5) al conjunto de desagüe con una tuerca asiento
glóbulo (6).
5. A. Insert the lift rod (1) through the faucet.
B. Attach the lift rod strap (3) to the ball rod (5) using the spring clip (4).
A. Insérer la tige de levage (1) dans le robinet.
B. Fixer la sangle de tige de levage (3) au levier à rotule (5) avec la pince
(4).
A. Introduzca la varilla de elevación (1) por el grifo.
B. Sujete la varilla levadiza (3) a la Varilla de rótula (5) con una pinza
sujetadora (4).
6. Insert the bottom of the lift rod (1) into the hole at the top of the lift rod
strap (3). Tighten with the thumb screw (2).
Insérer la partie inférieure de la tige de levage (1) dans l’orifice sur le
dessus de la sangle de tige de levage (3). Serrer à l’aide de la vis à oreilles
(2).
Inserte el extremo inferior de la varilla levadiza (1) en el orificio en el
extremo superior de la prolongación de la varilla levadiza (3). Apriete con
el tornillo (2).
3
4
6
5
