Gessi 35287 User manual

Art. 35287Art. 35287
GESSI SpA
Parco Gessi - 13037Serravalle Sesia
(Vercelli) ITALY
Tel. [phone]
Fax [phone]
www.gessi.com - [e-mail]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!! NOUSVOUS PRIONS DETENIR COMPTE QUEle manueld’instructions doit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Handle center
Centre poignée
Centro maneta
ART. 35287

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITEDWARRANTY”.
TECHNICAL DATA
- Maximum working pressure 72 psi [5 bar]
-Recommendedworkingpressure43,5psi[3bar](incaseofwaterpressurehigherthan72psi[5bar]it
isrecommendedtoinstallpressurereducers)
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.
Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreet
nettoie-les régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans
lecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoient
installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
DONNÉES TECHNIQUES
- Pression maximum d’exercice 72 psi [5 bar]
-Pressiond’exerciceconseillée43,5psi[3bar](encasdepressiondel’eausupérieureaux72psi[5bar]
nousconseillonsl’installationderéducteursdepression)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezcladorde maneraquenoqueden virutas,residuosdesoldadura ocáñamouotrasimpurezas en
lostubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpueden
entrarcuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargo
devidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualno
seinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
DATOS TÉCNICOS
-Presiónmáximadeejercicio72psi[5bar]
-Presióndeejercicioaconsejada43,5psi[3bar](encasodepresióndelaguasuperioralos72psi[5
bar],lesaconsejamosinstalarunosreductoresdepresión)

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Package content:
A - Built-in body
B-Wallgasket
Contenu de l’emballage:
A - Corps encastrement
B - Gaine murale
Contenido de la caja:
A - Cuerpo por empotrar
B - Junta de pared
A
B

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Plasterboard wall
Mur en placoplâtre
Pared de cartón-yeso
Tiled surface
Surface carrelée
Supercie con baldosas

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

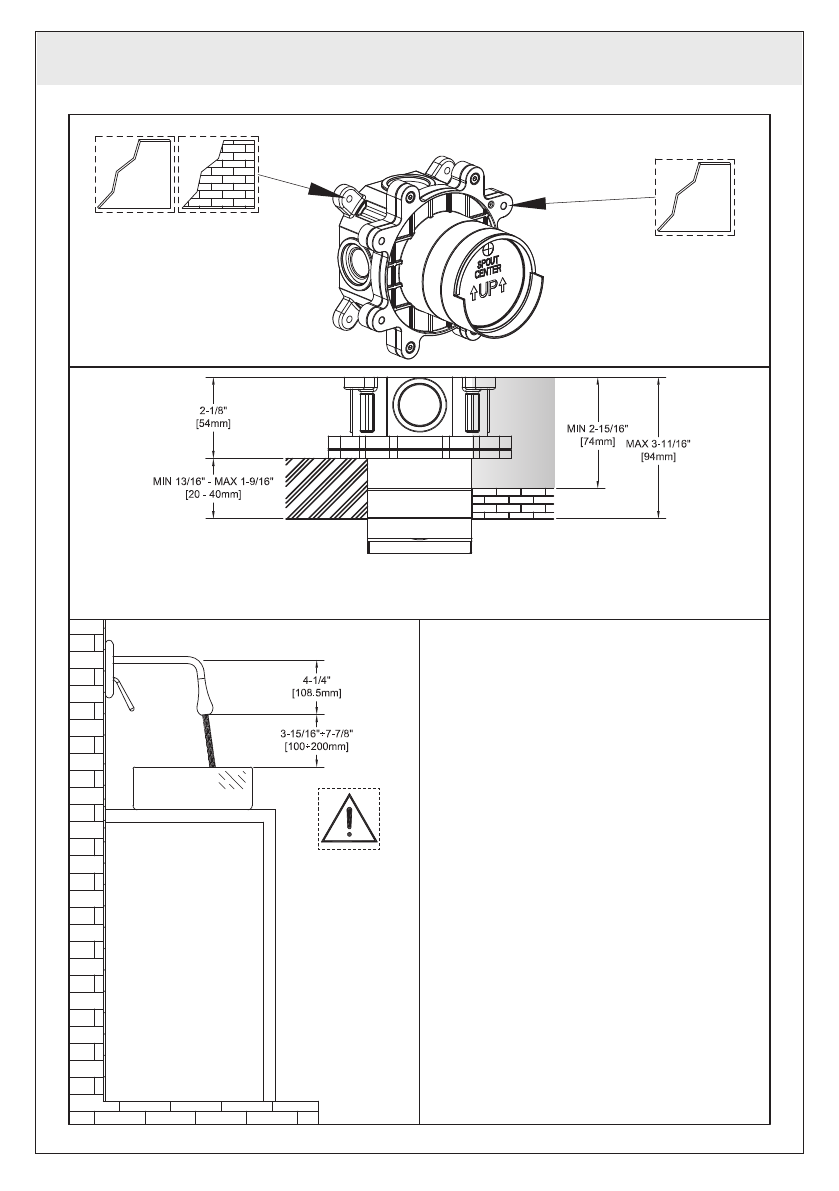

Possible installations
To create the proper seat for the built-in body check the actual overall sizes and consider the minimum and
maximum built-in depths shown on the plastic protection pre-installed on the body.
Consider also fastening holes on the built-in body for use in the several possible installations.
Possibles installations
Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements effectifs de
celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la protection en
plastique pré-installée sur le corps.
Considérerégalementlestrousdefixationprésentssurlecorpsencastrementàutiliserdanslespossibles
différentes installations.
Posibles instalaciones
Paracrearunalojamientocorrectodelcuerpoporempotraresnecesarioverificarlasdimensionemáximas
delmismocuerpoytenerencuentalasprofundidadesporempotrarmínimasymáximasindicadassobrela
protección de plástico pre-instalada sobre el cuerpo.
Considerentambiénloshuecosdefijaciónquesehallanenelcuerpoporempotrarporutilizarenlasdiferentes
posibles instalaciones.

11

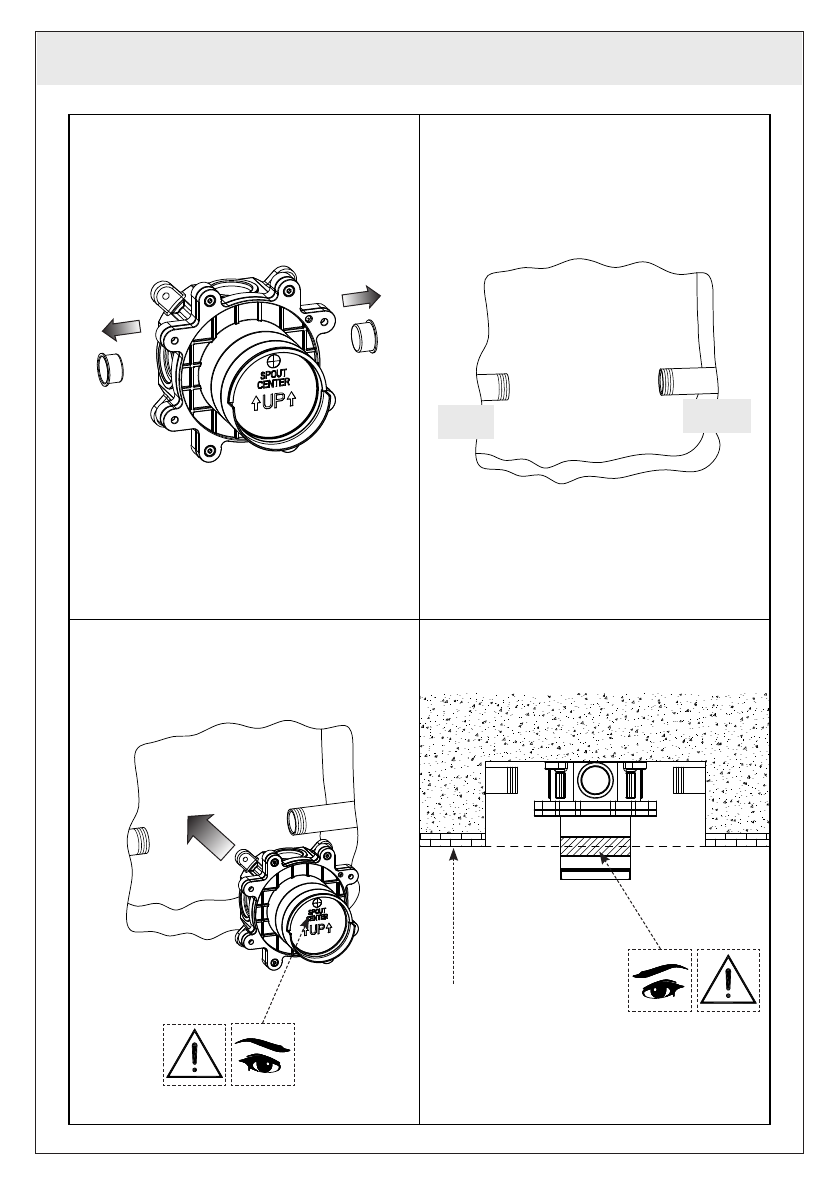

INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 3
Fig. 1
Fig. 4
Fig. 2
HOT COLD
Tiled surface
Surface carrelée
Supercie con
baldosas

12
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 7
Fig. 5
Fig. 8
Y
Z
X
Y
Z
X
HOT
COLD
EN 806-4
use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
Fig. 6

13

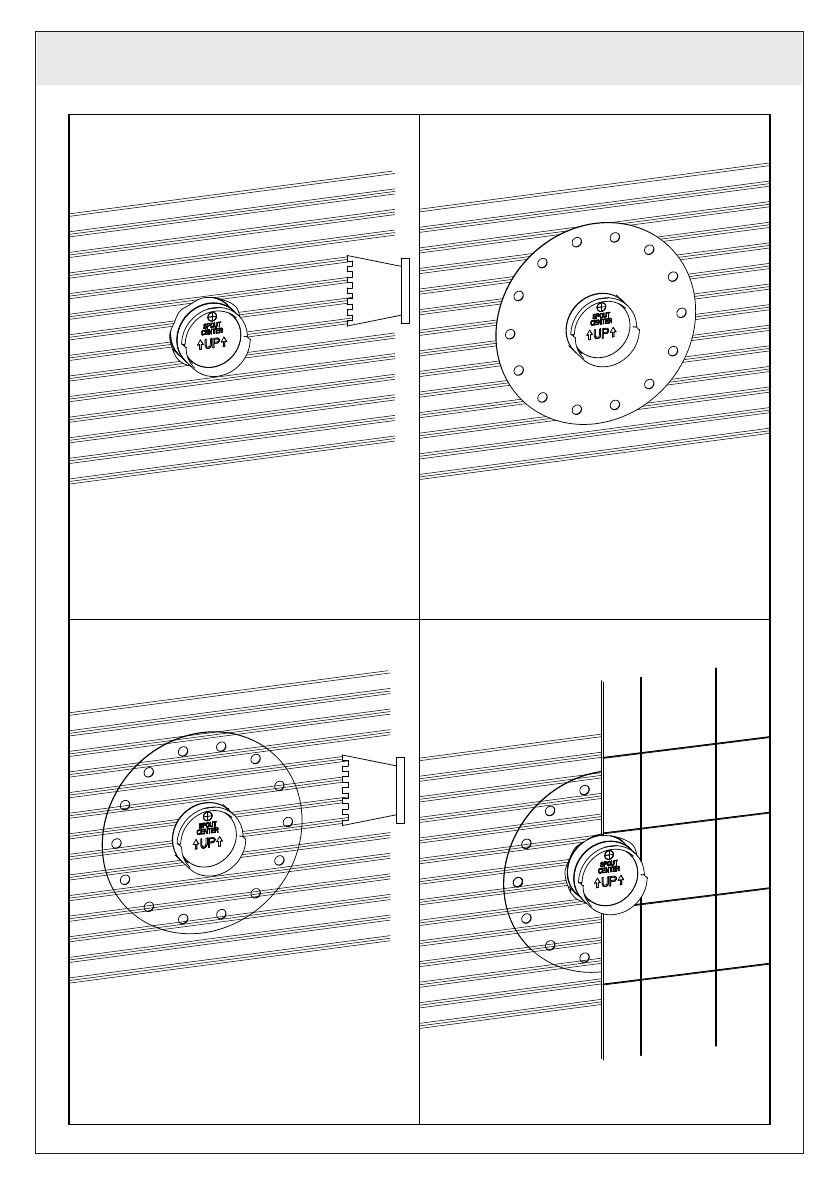

INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 11
Fig. 9
Fig. 12
Fig. 10
Adhesive for tiles
Adhésif pour carreaux
Cola para baldosa
Adhesive for tiles
Adhésif pour carreaux
Cola para baldosa

14

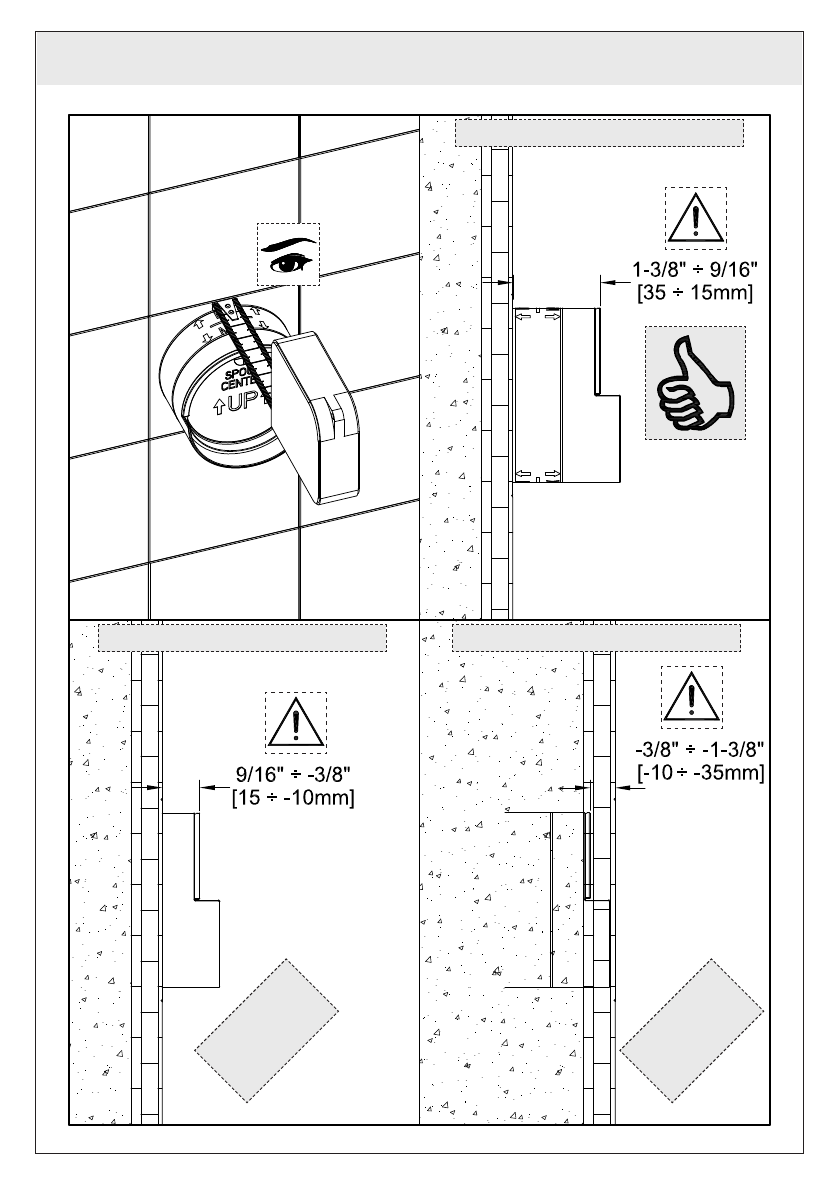

INSTALLATION - INSTALLATION - INSTALACIÓN
RIGHT INSTALLATION
WRONG INSTALLATION
Fig. 13
WRONG INSTALLATION
ORDER
EXTENSION KIT
L1
ORDER
EXTENSION KIT
L2

GIS418591-R0
