noken VITAE 100188525-N299998810 User manual

Carretera CV-20 km.2 · 12540 Vila-real · Castellón · Spain
Tel: [phone] - Fax: [phone]
e-mail: [email protected] · www.noken.com
VITAE
100188525_N299998810
100188524_N299998812

2
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de
los exibles.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des
exibles.
- Antes da instalação controlar a presença e integridade de grampos em ambos os lados da
exível
- No apretar con herramienta.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Não xar com ferramenta
Antes de la instalación y la puesta en funcionamiento
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el dispositivo de manera que no haya
virutas, residuos de soldadura o cáñamo u otras impurezas al interior de los tubos. A través de los tubos no perfectamente enjuagados o de la
red hídrica general pueden entrar en el dispositivo unos cuerpos extraños que pueden dañar guarniciones/juntas tóricas.
Les recomendamos por lo tanto que instalen los ltros en la planta general también.
Recomendamos instalar valvulas reductoras de presion para presiones superiores a las indicadas en la tabla de datos tecnicos.
-El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las caracteristicas declaradas de los productos y asegura
su perfecta abilidad.
Before installation and setting to work.
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that there won’t remain shavings, sealing or
hemp residues, or other impurities inside the pipes. Through pipes not thoroughly rinsed or through the general water network, in the device
foreign bodies can enter that could damage gaskets /o-ring.
So lters should be installed also on the general system.
We recommend the installation of pressure reducing valves for pressures superior than those indicated in the technical data table.
-Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete reliability.
Avant l’installation et la mise en fonction.
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de sorte que ils ne restent pas de copeaux,
des restes de soudage ou de chanvre, ou d’autres impuretés à l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le
réseau hydrique général, dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.
On recommande ainsi d’installer des ltres également sur le système général.
Nous recammandons d’installer les réducteurs de pression pour des pressions supérieures à indiquées dans le tableau des données techniques.
-Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarees des producits et il en assure la complète
abilité.
Antes da instalação e colocada em funcionamento
Cuidado! Os tubos de alimentação têm que ser cuidadosamente lavados, antes de se instalar o dispositivo de maneira a que não haja chips,
resíduos de solda ou canhâmo ou outras impurezas no interior dos tubos. Através dos tubos que não estejam cuidadosamente lavados ou
através da rede de água geral, podem entrar no dispositivo corpos estranhos que podem danicar as juntas /o-rings.
Recomendamos por isso que se instalem ltros também na planta geral
Recomendamos a instalação de válvulas redutoras de pressão acima indicados nas pressões da tabela de dados técnicos
Com o cumprimento destas instruções, a garantia permanece, garante as características declaradas dos produtos e garante sua perfeita
conança

3
- Atornillen los racores con junta tórica manualmente hasta percibir un contacto mecánico.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Aparafusar os acessórios com o-rings até se ouvir um contato metálico
- No empotren el tubo en la pared.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- Não encastrar o tubo na parede
NO! - No instalen el exible torciéndolo o tensándolo.
- Tighten the hose without any twist or tension.
- Ne pas installer le exible en torsion ou en tension.
- Não instalem o exível torcido ao apertar
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Prolonged contact with any substance, even scarcely aggressive, can cause external braid damage
and subsequent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer
l’endommagement de la tresse et l’éclat conséquent du exible.
- O contato prolongado com substâncias, ainda que menos agressivas, podem causar danos e a
consequente ruptura da exível.
2 x Ø- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Antes do início da curvatura é recomendado deixar um troço rectilíneo de, pelo menos, duas vezes
o diâmetro externo
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Respeite o raio mínimo de curvatura (DN = diâmetro interno nominal):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4 de vuelta con una llave
adecuada.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an appropriate wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de tour avec une clé
appropriée.
- Acessórios aparafusados com vedantes, manualmente mais 1/4 de volta com chave adequada

4
- Lea atentamente estas instrucciones antes de comenzar la instalación.
- Compruebe el producto por si faltasen piezas o estuviesen dañadas.
- Cualquier alteración que se realice a la grifería invalidará la garantía.
- Le recomendamos la instalación por parte de personal cualicado.
- En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para evitar que la grifería se
oxide por efecto de la subida de gases corrosivos. Se recomienda que el espacio esté muy aireado.
- Purgar las tuberías antes de la instalación para arrastrar la suciedad.
- Gracias a un cuidado periódico, se pueden evitar calcicaciones.
- Residuos de productos de aseo como jabón líquido, champú y gel de ducha, también pueden dañar los materiales.
-Las griferías no deben instalarse en ambientes donde la temperatura pueda descender de 0ºC, dado que la congelación
de las tuberías podría dañar la grifería.
- Please read these instructions carefully before starting installation and retain it for future reference. Please leave this
instructions with the end user.
- Remove all packaging and check the product for missing parts and damages before starting the installation.
- Any alterations made to this product and its ttings may infringe the water regulations and will invalidate the guarantee.
- We strongly recommend the use of a qualied and registered plumber.
- In new buildings it is recommended to water ll the traps to ensure toxic gases do not corrode the surface of the taps. It
is recommended that the room is well ventilated.
- Thoroughly ush through all pipe work prior to the installation of terminal appliances, e.g. Shower heads, taps, inlet valves,
etc.
- Periodic cleaning and maintenance should be use to avoid the build up of damaging limestone deposits.
- Bathroom beauty products such as liquid soap, shampoo or shower gels may damage some materials.
-Faucets do not have to be installed in environments where temperature may drop below 0ºC as frozen pipes may damage
faucets.
- Lire attentivement cette notice avant de commencer l´installation.
- Vérier si certaines pièces sont manquantes au abîmées.
- Toute altération qui sera effectuée à la robinetterie rendra invalide la garantie.
- Nous recommandons fortement l´installation du produit par du personnel qualié.
- Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter que la robinetterie
s´oxyde à cause de gaz corrosif. Nous recommandons de laisser un espace très aéré.
- Purger les tuyauteries avant l´installation.
- Grâce à un entretien régulier, on peut éviter la formation de calcaire.
- Des résidus de produits de toilettes comme le savon liquide, le shampoing et le gel de douche peuvent également
endommager les produits.
-Les robinetteries ne doivent pas être installées à des températures inférieures à 0ºC, étant donné que la congélation des
tuyauteries peut abîmer la robinetterie.
- Leia atentamente estas instruções antes de iniciar a instalação.
- Verique o produto se ele estiver danicado ou se faltarem peças.
- Qualquer alteração que seja feita à torneira invalidará a garantia.
- Recomendamos a instalação por pessoal qualicado.
- Em novas construções devem –se colocar , sifões sanitários, pias e bidés , torneiras de água para prevenir a ferrugem
devido ao aumento de gases corrosivos. Recomenda-se que o espaço seja muito arejado.
- Lavar os tubos antes da instalação para arrastar a sujidade.
- Com cuidados regulares, pode-se impedir a calcicação.
- Produtos de higiene pessoal, como sabonete líquido , champô e gel de banho, também pode danicar materiais.
-As torneiras não deveriam se instalar onde a temperatura pode descer de 0ºC, desde o gelar dos tubos poderia danicar
a torneira.

5
100188525_N299998810 100188524_N299998812
1100199847_N109390144 100200601_N109390147
2100199865_N109390141 100200588_N109390148
3100199849_N109390145
4100199885_N109390140
5100199846_N109390143
6100199891_N109390142
7100200654_N299998732 100200682_N299998731

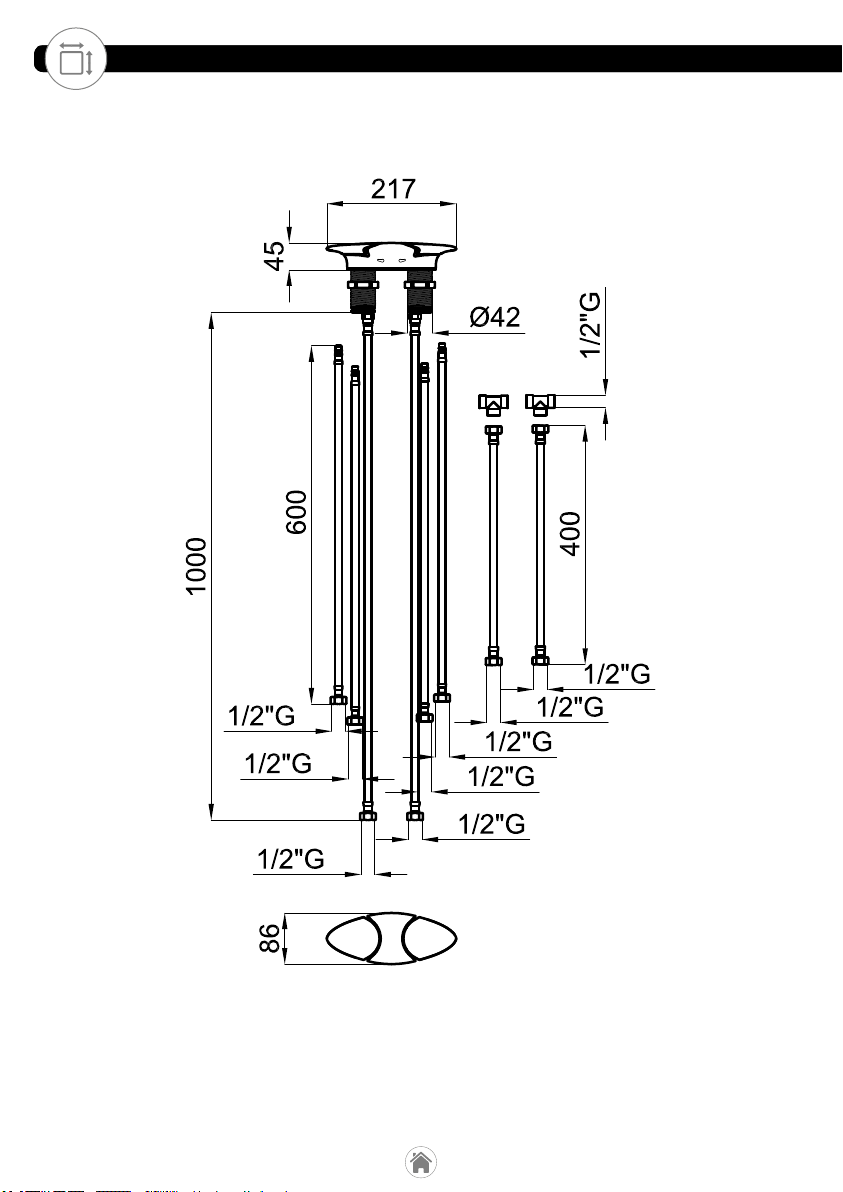

12
3
5
4
6
7

6

7
REAR SIDE
1
REAR SIDE
23

8

9

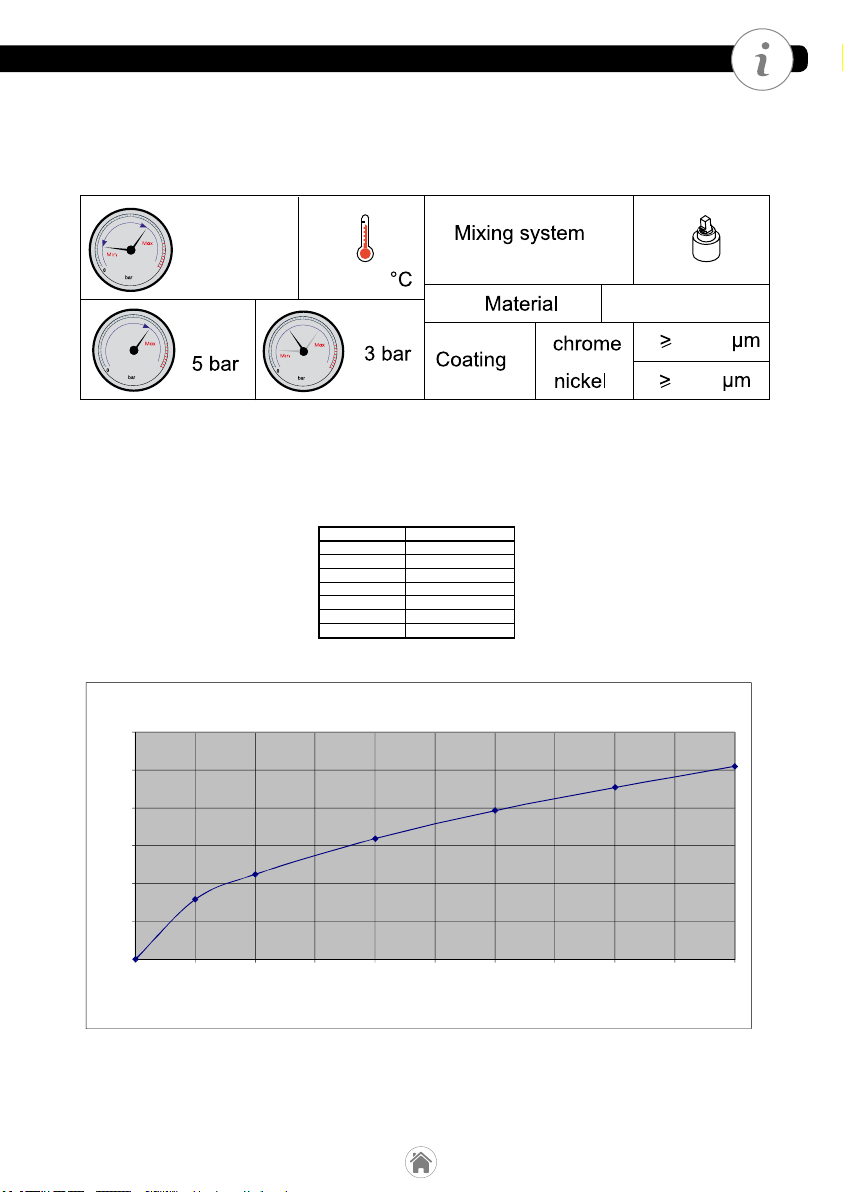

0,5 - 5 bar Max. 70
0,25
10
Max.
Min.-Max.
Brass
Pressure (Bar
)
FLOW RATE (l/min)
0,0 0,0
0,5 7,9
1,0 11,3
2,0 16,0
3,0 19,7
4,0 22,8
5,0 25,5
)
0,0
5,0
10,0
15,0
20,0
25,0
30,0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
FLOW RATE (l/min)
PRESSURE (bar)

10
GRIFERÍAS Y ACCESORIOS
En primer lugar, agradecerle la adquisición de productos Noken. Todos los productos Noken están fabricados con la
conanza de dar un servicio able durante muchos años. Al igual que las griferías de otros fabricantes nuestros productos
también exigen un cuidado apropiado y un mantenimiento que asegure a su baño una imagen impecable.
SUPERFICIE DE LAS GRIFERÍAS
Conforme a los requerimientos de la norma DIN EN 248 la capa de protección que habitualmente más se utiliza para la
fabricación de las griferías se compone de metales como cromo, níquel, acero y latón, así como de otros para evitar la
humedad. Antes de emprender la limpieza es necesario examinar con exactitud el tipo de supercie que se vaya a limpiar.
LIMPIEZA
Para la limpieza de las griferías y de los accesorios ha de tenerse en cuenta que:
- Para la limpieza periódica utilice agua caliente mezclada con jabón, si esto no es posible también puede usar geles o
limpiadores líquidos, enjuagando siempre a fondo con agua limpia tras su uso.
- Aunque fueran empleados una sola vez, no debe utilizarse ningún producto que contenga ácido fosfórico, clorhídrico,
muriático, fórmico o acético, ya que podrían producir daños considerables. Utilice un PH neutro.
- Secar los artículos tras cada sesión de limpieza y tras cada uso para evitar la acumulación de cal.
ADVERTENCIA
- Los productos de limpieza acentúan el deterioro en caso de que las supercies ya se encuentren dañadas.
- No mezcle limpiadores, las reacciones químicas pueden emitir gases tóxicos.
- No use estropajos agresivos ni limpiadores abrasivos.
- Bajo ningún concepto se debe utilizar para la limpieza de estas supercies lejías de blanquear con cloro.
- Únicamente deben utilizarse los productos de limpieza expresamente indicados por los fabricantes para cada tipo de
supercie y acabado.
RECOMENDACIONES PARA LA LIMPIEZA Y CONSERVACIÓN DE GRIFERÍAS Y ACCESORIOS
- Lea primero las instrucciones del fabricante.
- La limpieza periódica reducirá la formación de cal y suciedad.
- Los productos de limpieza no debe emplearse durante más tiempo del necesario.
- Si utiliza productos de limpieza con pulverizador, no pulverice directamente sobre la grifería y los accesorios, aplíquelo
sobre un paño o una esponja. El líquido pulverizado podría introducirse por los huecos y grietas de la grifería y los
accesorios pudiendo causar daños irreversibles.
- Si el grifo gotea puede causar manchas y placas de cal, por favor asegúrese de que quede correctamente cerrado.
- Si es necesario puede usar su limpiador anti-cal habitual, pero lea primero las instrucciones del fabricante y tras su uso
enjuague siempre la grifería con agua limpia.
- Para proteger la mecánica de la grifería y alargar la vida útil de ésta, Noken recomienda la instalación de llaves de paso
con ltros.
CLÁUSULA REFERENTE A LA GARANTÍA
No respetar las indicaciones de mantenimiento puede tener como consecuencia la invalidación de la garantía.
