Gessi 57933 User manual

Art. 57933
Art. 57935
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
GESSI SpA
Parco Gessi - 13037Serravalle Sesia
(Vercelli) ITALY
Tel. [phone]
Fax [phone]
www.gessi.com - [e-mail]

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredi󰀨erencesbetweenhotandcoldwatersupply.Di󰀨erencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!!PLEASETAKE NOTICE THATheavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!! NOUSVOUSPRIONSDETENIRCOMPTE QUElemanueld’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queserleídoconcuidadoantesdelainstalación yque hayque cumpliradecuadamente conlos
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
5
Safety warnings
-Thisdevicecanbeusedbythoseover8yearsoldandbythosewithimpairedphysical,sensory
or mental capabilities, only if adequately supervised or trained for a safe use of the device and
aware of the related risks. Children should not play with the device. Cleaning and maintenance
should not be made by children without supervision.
-Ifthepowersupplycableisdamaged,itshouldbereplacedbythemakerorbyqualiedsta󰀨,to
avoid any danger.
- A disconnection should be incorporated in the supply network.
- None of the components of the device contain mercury and asbestos.
Avis de sécurité
-Cetappareilnepeutêtreutilisépardespersonnesâgéesdeplusde8ansetpardespersonnes
avec réduites capacités physiques, sensorielles ou mentales, ou sans expérience, que si elles
sontadéquatementsurveilléesouinstruitesàl’emploiensécuritédudispositifetconscientesdes
risquesassociés.Lesenfantsnedoiventpasjoueravecl’appareil.Lenettoyageetl’entretienne
doiventpasêtree󰀨ectuéspardesenfantssanssupervision.
-Silecâbled’alimentationestabîmé,ildoitêtreremplacéparlefabricantoupardupersonnel
qualié,pouréviterlesdangers.
- Il faut prévoir une déconnexion incorporée dans le réseau d’alimentation.
- Dans l’appareil il n’y a pas de composants contenant mercure et amiante.
Advertencias de seguridad
-Esteaparatopuedeserutilizadoporpersonasmayoresde8añosyporpersonasconreducidas
capacidadesfísicas,sensorialesomentales,osinexperiencia,sólobajoadecuadasupervisión,
siempre que estén instruidas para emplear el dispositivo en condiciones de seguridad y
conociendolosriesgosasociados.Losniñosnotienenquejugarconelaparato.Lalimpiezayel
mantenimientonotienenqueserefectuadosporlosniñosnovigilados.
-Encasodedaño,elcabledealimentacióntienequeserremplazadoporelconstructoropersonal
calicado,paraevitarpeligros.
- Tiene que ser previsto un dispositivo de desconexión incorporado en la red de alimentación.
- En el aparato no hay componentes que contienen mercurio y asbesto.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
6
ART. 57933
ART. 57935

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
7
2
Workersnecessaryfortheinstallation
Ouvriers nécessaires pour l’installation
Obreros necesarios para la instalación
DURING ALL INSTALLATION STAGES WE RECOMMEND:
- Using protection gloves to avoid leaving fingerprints on the STAINLESS steel surfaces.
- NEVER put the shower head on the surface containing the supply nozzles.
PENDANT TOUTES LES PHASES DE L’INSTALLATION ON RECOMMANDE:
- D’utiliser des gants de protection pour éviter de laisser des empreintes sur les surfaces en acier
INOX.
- De ne JAMAIS appuyer la pomme de douche sur la surface contenant les buses de débit.
DURANTE TODAS LAS FASES DE LA INSTALACIÓN LES RECOMENDAMOS QUE:
-Utilicen los guantes de protección para no dejar huellas sobre las superficies de acero
INOXIDABLE.
- No apoyen NUNCA el pomo de ducha sobre la superficie que contiene las boquillas de erogación.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
8
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITEDWARRANTY”.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.
Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreet
nettoie-les régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans
lecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoient
installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosdealimentacióntienenqueser enjuagados a fondo antes de la instalación del
mezcladordemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasen
lostubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpueden
entrarcuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargo
devidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualno
seinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
9

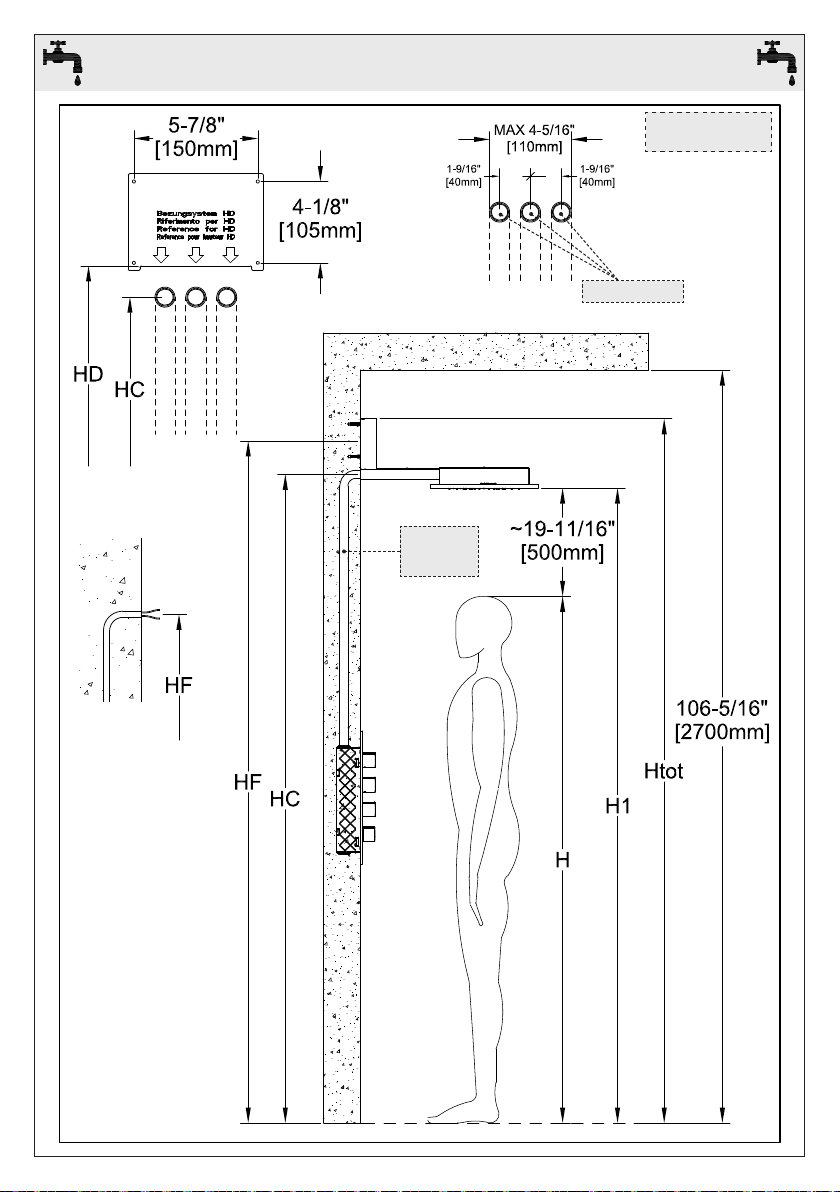

General rules for the positioning:
- if the doors of the booth open towards the interior, check the best position for installation.
- In case of installation on light walls additional supports are needed to guarantee maximum stability.
Normes générales pour le choix de la position:
- en cas d’ouverture des portes de la cabine vers l’intérieur, vérifier la position meilleure pour l’installation.
- En cas d’installation sur parois légères prévoir des supports supplémentaires pour assurer la stabilité
maximale.
Normas generales para la elección de la posición:
-Encasodeaberturadelaspuertasdelacabinahaciaelinterior,verifiquenlaposiciónmejoraparala
instalación.
- En caso de instalación sobre paredes ligeras prevean unos soportes adicionales para asegurar la
estabilidad máxima.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
10
A
C
E
G
B
D
F
H

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
11
I
M
O
L
N
P

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
12
Package content:
A - Shower head
B - Full wall connections
C - Stirrups for wall mount
D - Fastening set for stirrups
E - Installation template
F-Wallguard
G - Top guard
H - Bottom guard
I - Carter fastening set
L - Electrical components
M - Electrical wire
N - Remote control with wall support
O - Installation wrench
P - Maintenance set
Contenu de l’emballage:
A - Pomme
B - Raccords muraux complets
C - Etriers pour fixation murale
D - Jeu de fixation pour étriers
E - Gabarit pour installation
F - Carter mural
G - Carter supérieur
H - Carter inférieur
I - Set de fixation carter
L - Composants électriques
M - Câble électrique
N - Télécommande avec support mural
O - Clé d’installation
P - Set pour l’entretien
Contenido de la caja:
A - Rociador
B - Racores de pared completos
C-Bridasparalafijaciónalapared
D-Juegodefijacióndelasbridas
E - Plantilla de instalación
F - Cárter de pared
G - Cárter superior
H - Cárter inferior
I-Juegodefijacióndelcárter
L - Componentes eléctricos
M - Cable eléctrico
N - Mando de distancia con soporte de pared
O - Llave de instalación
P - Juego de mantenimiento

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
13
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
3/8”
[10 mm]
15/16”
[24 mm]
1/8”
[2,5 mm]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
14
Technical data for the plumbing system:
-Minimumworkingpressure:29Psi[2bar]
-Workingpressure:recommendedoperatingfield43.5÷58Psi[3÷4bar]
-Maximumworkingpressure:72,5Psi[5bar](Installapressurereducerforhigherhydraulicpressures)
-Maximumworkingtemperature:140°F[60°C]
-Weightoftheemptyshowerheadaround15.5lbs[7Kg](withwateraround16.5lbs[7.5Kg])
ART. 57933
DATA FOR THE DIMENSIONING OF THE SYSTEM AND OF THE BOILER
Supply pipes for the shower system: DN 1/2”[12mm] minimum
Minimum supply required for good operation of shower system
STATIC
PRESSURE 1
29 Psi [2 Bar] 3.7gpm[14l/min]
43.5 Psi [3 Bar] 3.2gpm[12l/min]
58 Psi [4 Bar] 2.9gpm[11l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min]
DATA FOR THE DIMENSIONING OF THE DRAINAGE
Maximum ow amount with supply pipes DN 1/2”[12mm] [±20%]
2.4gpm[9l/min]
[withlimiter]
ART. 57935
DATA FOR THE DIMENSIONING OF THE SYSTEM AND OF THE BOILER
Supply pipes for the shower system: DN 1/2”[12mm] minimum
Minimum supply required for good operation of shower system
STATIC
PRESSURE 123
29 Psi [2 Bar] 3.7gpm[14l/min] 5.3gpm[20l/min]
It is not
binding
43.5 Psi [3 Bar] 3.2gpm[12l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 2.9gpm[11l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min] 3.8gpm[14.5l/min]
DATA FOR THE DIMENSIONING OF THE DRAINAGE
Maximum ow amount with supply pipes DN 1/2”[12mm] [±20%]
2.4gpm[9l/min]
[withlimiter]
4.2gpm[16l/min]
[withlimiter] ~0.3gpm[1l/min]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
15
Données techniques pour l’installation hydraulique:
-Pressionminimumd’exercice:29Psi[2bar]
-Pressiond’exercice:domained’utilisationoptimalconseillé43.5÷58Psi[3÷4bar]
-Pression maximum d’exercice: 72,5 Psi [5 bar] (Pour les pressions hydrauliques supérieures nous
recommandonsl’installationd’unréducteurdepression)
-Températuremaximumd’exercice:140°F[60°C]
-Poidsdelapommedouchevideenviron15.5lbs[7Kg](aveceauenviron16.5lbs[7.5Kg])
ART. 57933
DONNEES POUR LE DIMENSIONNEMENT DU SYSTEME ET DE LA CHAUDIERE
Tuyaux d’alimentation pour le système douche : minimum DN 1/2”[12mm]
Alimentation minimum requise pour un fonctionnement correct du système douche
PRESSION
STATIQUE 1
29 Psi [2 Bar] 3.7gpm[14l/min]
43.5 Psi [3 Bar] 3.2gpm[12l/min]
58 Psi [4 Bar] 2.9gpm[11l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min]
DONNEES POUR LE DIMENSIONNEMENT DE LA VIDANGE
Débit maximum avec tuyaux d’alimentation DN 1/2”[12mm] [±20%]
2.4gpm[9l/min]
[aveclimiteur]
ART. 57935
DONNEES POUR LE DIMENSIONNEMENT DU SYSTEME ET DE LA CHAUDIERE
Tuyaux d’alimentation pour le système douche : minimum DN 1/2”[12mm]
Alimentation minimum requise pour un fonctionnement correct du système douche
PRESSION
STATIQUE 123
29 Psi [2 Bar] 3.7gpm[14l/min] 5.3gpm[20l/min]
N’est pas
contraignant
43.5 Psi [3 Bar] 3.2gpm[12l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 2.9gpm[11l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min] 3.8gpm[14.5l/min]
DONNEES POUR LE DIMENSIONNEMENT DE LA VIDANGE
Débit maximum avec tuyaux d’alimentation DN 1/2”[12mm] [±20%]
2.4gpm[9l/min]
[aveclimiteur]
4.2gpm[16l/min]
[aveclimiteur] ~0.3gpm[1l/min]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
16
Datos técnicos para la instalación hidráulica:
-Presiónmínimadeejercicio:29Psi[2bar]
-Presióndeejercicio:campodeempleooptimalaconsejado43.5÷58Psi[3÷4bar]
-Presión máxima de ejercicio: 72,5 Psi [5 bar] (En caso de presiones hidráulicas superiores, Les
recomendamoslainstalacióndeunreductordepresión)
-Temperaturamáximadeejercicio:140°F[60°C]
-Pesodelrociadorvacíoaprox.15.5lbs[7Kg](conaguaaprox.16.5lbs[7.5Kg])
ART. 57933
DATOS PARA EL DIMENSIONAMIENTO DE LA INSTALACIÓN Y DE LA CALDERA
Tubo de alimentación para el sistema ducha: mínimo DN 1/2”[12mm]
Alimentación mínima requerida para un correcto funcionamiento del sistema ducha
PRESIÓN
ESTÁTICA 1
29 Psi [2 Bar] 3.7gpm[14l/min]
43.5 Psi [3 Bar] 3.2gpm[12l/min]
58 Psi [4 Bar] 2.9gpm[11l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min]
DATOS PARA EL DIMENSIONAMIENTO DEL DESAGÜE
Erogación máxima con tubos de alimentación DN 1/2”[12mm] [±20%]
2.4gpm[9l/min]
[conlimitador]
ART. 57935
DATOS PARA EL DIMENSIONAMIENTO DE LA INSTALACIÓN Y DE LA CALDERA
Tubo de alimentación para el sistema ducha: mínimo DN 1/2”[12mm]
Alimentación mínima requerida para un correcto funcionamiento del sistema ducha
PRESIÓN
ESTÁTICA 123
29 Psi [2 Bar] 3.7gpm[14l/min] 5.3gpm[20l/min]
No vinculante
43.5 Psi [3 Bar] 3.2gpm[12l/min] 4.3gpm[16.5l/min]
58 Psi [4 Bar] 2.9gpm[11l/min] 4gpm[15l/min]
72.5 Psi [5 Bar] 2.9gpm[11l/min] 3.8gpm[14.5l/min]
DATOS PARA EL DIMENSIONAMIENTO DEL DESAGÜE
Erogación máxima con tubos de alimentación DN 1/2”[12mm] [±20%]
2.4gpm[9l/min]
[conlimitador]
4.2gpm[16l/min]
[conlimitador] ~0.3gpm[1l/min]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
17
57933
InordertocomplywithrequirementsASMEA112.18.1/CSAB125.1needsflowratereducer
ART.R5404upstreamofutilizationpoint.
57935
InordertocomplywithrequirementsASMEA112.18.1/CSAB125.1needsselectorART.
39601-63001upstreamofutilizationpointsandforeachofthemadditionalflowratereducer
ART.R5404.
57933
Pour la conformité avec les prescriptions   ASME A 112.18.1 / CSAB125.1 nécessite de
réducteurdedébitART.R5404enamontdupointd’utilisation.
57935
Pour la conformité avec les prescriptions ASME A 112.18.1 / CSAB125.1 nécessite de
sélecteurART.39601-63001enamontdespointsd’utilisationetpourchacundeceux-cide
réducteurdedébitadditionnelART.R5404.
57933
Para cumplir con los requisitos ASME A 112.18.1 / CSAB125.1 necesita de reductor de
caudalART.R5404arribadelalíneadeusuario.
57935
ParacumplirconlosrequisitosASMEA112.18.1/CSAB125.1necesitadeselectorART.
39601-63001arribadelaslíneasdeusuarioy,paracadaunadeellas,deunreductorde
caudaladicionalART.R5404.

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
18
Art. 57933
1/2”NPT - m
DN 9/16”
[15mm]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
19
Art. 57935
1/2”NPT - m
DN 9/16”
[15mm]

PLUMBING SYSTEM - INSTALLATION HYDRAULIQUE -
INSTALACIÓN HIDRÁULICA
20
H H1 HC HD HF Htot
63”[1600mm] 82-11/16”÷86-5/8”
[2100÷2200mm]
H1
+
1-15/16"
[50mm]
H1
+
3-9/16"
[90mm]
H1
+
5-7/8"
[150mm]
H1
+
9-13/16"
[250mm]
66-15/16”[1700mm] 82-11/16”÷90-9/16”
[2100÷2300mm]
70-7/8”[1800mm] 86-5/8”÷92-1/2”
[2200÷2350mm]
74-13/16”[1900mm] 86-5/8”÷94-1/2”
[2200÷2400mm]
H= Customer height - Hauteur client - Altura cliente
H1***=Recommendedheight-Hauteurconseillée-Alturaaconsejada
HC=Waterinletheight-Hauteurpriseeau-Alturatomadeagua
HD = Template base height - Hauteur base gabarit - Altura base plantilla
HF = Electric cables exit height - Hauteur sortie câbles électriques - Alto salida cables eléctricos
Htot = Total height needed for the installation - Hauteur totale nécessaire pour l’installation - Altura total
necesaria para la instalación
***
To be evaluated according to the rules in force in the installation country
À évaluer selon les normes en vigueur dans le pays d'installation
Evaluar teniendo en cuenta las normas vigentes en el país de instalación
