Gessi 09270 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 09270
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTEQUE lemanuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Handle center
Centre poignée
Centro maneta
HOT
1/2”NPT-f
COLD
1/2”NPT-f
1/2”NPT-f 1/2”NPT-f
1/2”NPT-f

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Technical data of the mixer:
-Minimumworkingpressure7,25psi[0,5bar]
-Maximumworkingpressure72psi[5bar]
-Recommendedworkingpressure43,5psi[3bar](incaseofwaterpressurehigherthan72psi[5bar]it
isrecommendedtoinstallpressurereducers)
- Maximumtestinstallationpressure116psi[8bar]
-Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage
-Safetylockat100°F[38°C]
-Safetylockformaxtemperatureat120°F[49°C]
-Mixer’sminimuminfeedoperatingtemperature37°F[3°C]-recommended59°F[15°C]-COLD
-Mixer’smaximuminfeedoperatingtemperature176°F[80°C]-recommended149°F[65°C]-HOT
-Recommendedthermaldifferential122°F[50°C]
- Safety system with flow stop in case of lack of one of the two waters
Operation:
- Either with gas or electric accumulation boilers
- Centralised systems
-Wallboilers
- Filters in stainless steel for the treatment of impurities
Warning: contact the plumber for the choice of the best water heating device.
Données techniques du mitigeur:
-Pressionminimumd’exercice7,25psi[0,5bar]
-Pressionmaximumd’exercice72psi[5bar]
-Pressiond’exerciceconseillée43,5psi[3bar](encasdepressiondel’eausupérieureaux72psi[5bar]
nousconseillonsl’installationderéducteursdepression)
- Pressionmaximumd’essaiàl’installation116psi[8bar]
- Eviter des différences de pression importantes entre l’alimentation de l’eau chaude et celle de l’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites
-Blocdesécuritéà100°F[38°C]
-Blocagedesécuritépourtempératuremaxà120°F[49°C]
-Température minimum d’exercice en entrée dans le mitigeur 37°F [3°C] - conseillée 59°F [15°C] -
FROIDE
-Températuremaximumd’exerciceenentréedanslemitigeur176°F[80°C]-conseillée149°F[65°C]-
CHAUDE
-Différentielthermiqueconseillé122°F[50°C]
- Système de sécurité avec le bloc de la distribution en cas de manque d’une des deux eaux
Fonctionnement:
-Soitavecdeschauffe-eauxàgaz,électriquesàaccumulation
- Installations centrales
- Chaudières au mur
- Filtres en acier inox pour le traitement des impuretés
Attention: consulter le plombier pour le choix du dispositif de réchauffement de l’eau le plus approprié.
Datos técnicos mezclador:
-Presiónmínimadeejercicio7,25psi[0,5bar]
-Presiónmáximadeejercicio72psi[5bar]
-Presióndeejercicioaconsejada43,5psi[3bar](encasodepresióndelaguasuperioralos72psi[5
bar],lesaconsejamosinstalarunosreductoresdepresión)

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Presiónmáximadeensayodurantelainstalación116psi[8bar]
-Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas
-Bloqueodeseguridada100°F[38°C]
-Bloquedeseguridadparatemperaturamáximade120°F[49°C]
-Temperaturamínimadeejercicioenentradadelmezclador37°F[3°C]-recomendada59°F[15°C]-
FRÍA
-Temperaturamáximadeejercicioenentradadelmezclador176°F[80°C]-recomendada149°F[65°C]
- CALIENTE
-Diferencialtérmicorecomendado122°F[50°C]
- Sistema de seguridad con bloqueo de seguridad en caso de falta de una de las dos aguas
Funcionamiento:
- Con calderas tanto de gas como eléctricas por acumulación
- Instalaciones centralizadas
- Calderas murales
- Filtros de acero inoxidable para el tratamiento de las impurezas
Cuidado: consúltense con Su fontanero para elegir el dispositivo de calefacción del agua más adecuado.
OUTLETS
Flow rate in open outlet - Débit avec sortie libre - Caudal en salida libre
Psi [ bar ] gmp [ l/min ]
7,25[0,5] 2,72[10,3]
14,5[1] 1,32[15]
29[2] 5,65[21,4]
43,5[3] 6,92[26,2]
58[4] 8[30,3]
72,5[5] 8,92[33,8]

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter
the product through the rinsed pipes or the general water plant and could damage the washers/ring
washers.Soltersshouldbeinstalledalsoonthegeneralsystem.Thewarrantydoesnotcovertheclaim
onthisproductresultingfromltersnotbeinginstalledinthemainwatersystem.
Seethe“MANUFACTURER’SLIMITEDWARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du produit, de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdansleproduitetabîmerlesjoints/lesjointsàanneau.On
recommandeainsid’installerdesltreségalementsurlesystèmegénéral.Lagarantienecouvrepas
lesmauvaisfonctionnementsdeceproduitdanslecasoùlesltresnesoientpasinstallésauréseau
hydraulique central.
Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
productodemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelproductopuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Lesrecomendamosporlotantoque
instalenlosltrosenlaplantageneraltambién.Lagarantíanocubrereclamacionessobreesteproducto
queprocedandelosltros,elcualnoseinstalaronenelsistemahídricoprincipal.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
1”
[25 mm]
3/8”
[10 mm]
1-3/16”
[30 mm]

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Package content:
A - Built-in body
B-Wallgasket
C - Closing plugs for outlets
D - Test plug
Contenu de l’emballage:
A - Corps encastrement
B - Gaine murale
C - Bouchons pour fermeture sorties
D - Bouchon pour l'essai
Contenido de la caja:
A - Cuerpo por empotrar
B - Junta de pared
C - Tapones para el cierre de las salidas
D - Tapón de ensayo
AB
C
D

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Possible installations
To create the proper seat for the built-in body check the actual overall sizes and consider the minimum
and maximum built-in depths shown on the plastic protection pre-installed on the body.
Consider also fastening holes on the built-in body for use in the several possible installations.
Possibles installations
Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements
effectifs de celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la
protection en plastique pré-installée sur le corps.
Considérerégalementlestrousdefixationprésentssurlecorpsencastrementàutiliserdanslespossibles
différentes installations.
Posibles instalaciones
Para crear un alojamiento correcto del cuerpo por empotrar es necesario verificar las dimensione
máximas del mismo cuerpo y tener en cuenta las profundidades por empotrar mínimas y máximas
indicadas sobre la protección de plástico pre-instalada sobre el cuerpo.
Considerentambiénloshuecosdefijaciónquesehallanenelcuerpoporempotrarporutilizarenlas
diferentes posibles instalaciones.

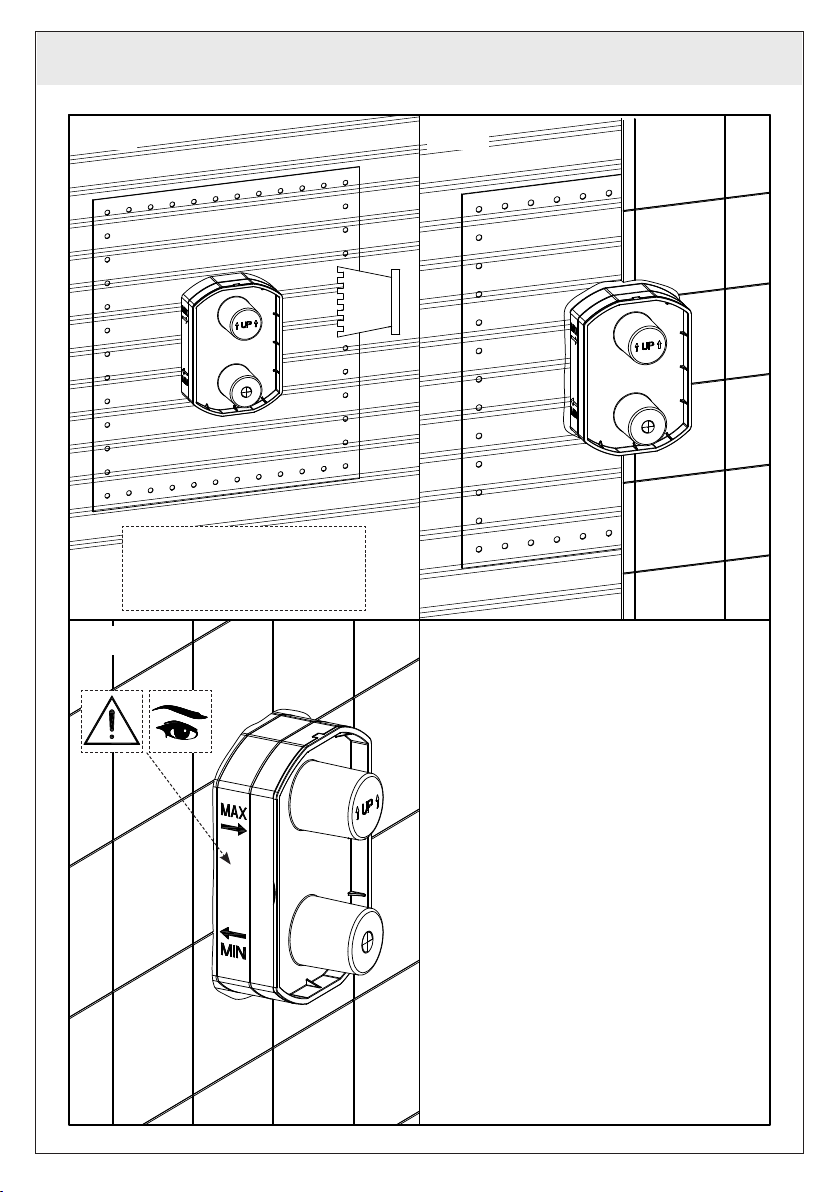

Plasterboard wall
Mur en placoplâtre
Pared de cartón-yeso
Tiled surface
Surface carrelée
Supercie con baldosas

11
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
1 Outlet - 1 Sortie - 1 Salida
2 Outlet - 2 Sortie - 2 Salida
3 Outlet - 3 Sortie - 3 Salida
HOT
COLD
HOT
COLD
HOT
COLD
90°
180°
360°
STOP
STOP
STOP
1
12
3 1
2
3
1
2
12
1
STOP STOP

12
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
In this pre-installation phase it is necessary to choose how to use the built-in body.
Itispossibletomakeuseofminimum1outputuptoamaximumof3outputs,installing,asshown,the
caps contained in the package in order to obstruct the unused outputs.
Make use of the service diagrams for the realization of the plant and for the correct installation position
of the caps.
Dans cette phase de pré-installation il est nécessaire de choisir comme utiliser le corps encastré.
Il est possible d'utiliser un minimum de 1 sortie jusqu'à un maximum de 3 sorties, installant, comme
indiqué, les bouchons contenus dans le paquet pour bloquer les sorties inutilisées.
Utiliser des schémas de fonctionnement pour la réalisation du système et pour identifier la position
correcte de l'installation des bouchons.
Durante esta fase de pre-instalación es necesario elegir cómo utilizar el cuerpo por empotrar.
Esposibleutilizarunmínimode1salidahastaunmáximode3,instalandolostaponesincluidosenel
suministro para cerrar las salidas inutilizadas, como ilustrado.
Refiéranse a los esquemas de funcionamiento para realizar la instalación e individuar la correcta posición
de instalación de los tapones.

13
INSTALLATION - INSTALLATION - INSTALACIÓN
WARNING: graphic representation of the installation is based on the use of 1 outlet but
it is the same also for all other cases mentioned before.
ATTENTION: la représentation graphique de l’installation se base sur l’emploi de 1
sortie mais est la même également pour tous les autres cas mentionnés.
CUIDADO: la representación gráca de la instalación se reere a la utilización de 1
salida, pero es la misma para todos los demás casos de instalación.

14
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 3
Fig. 1 Fig. 2

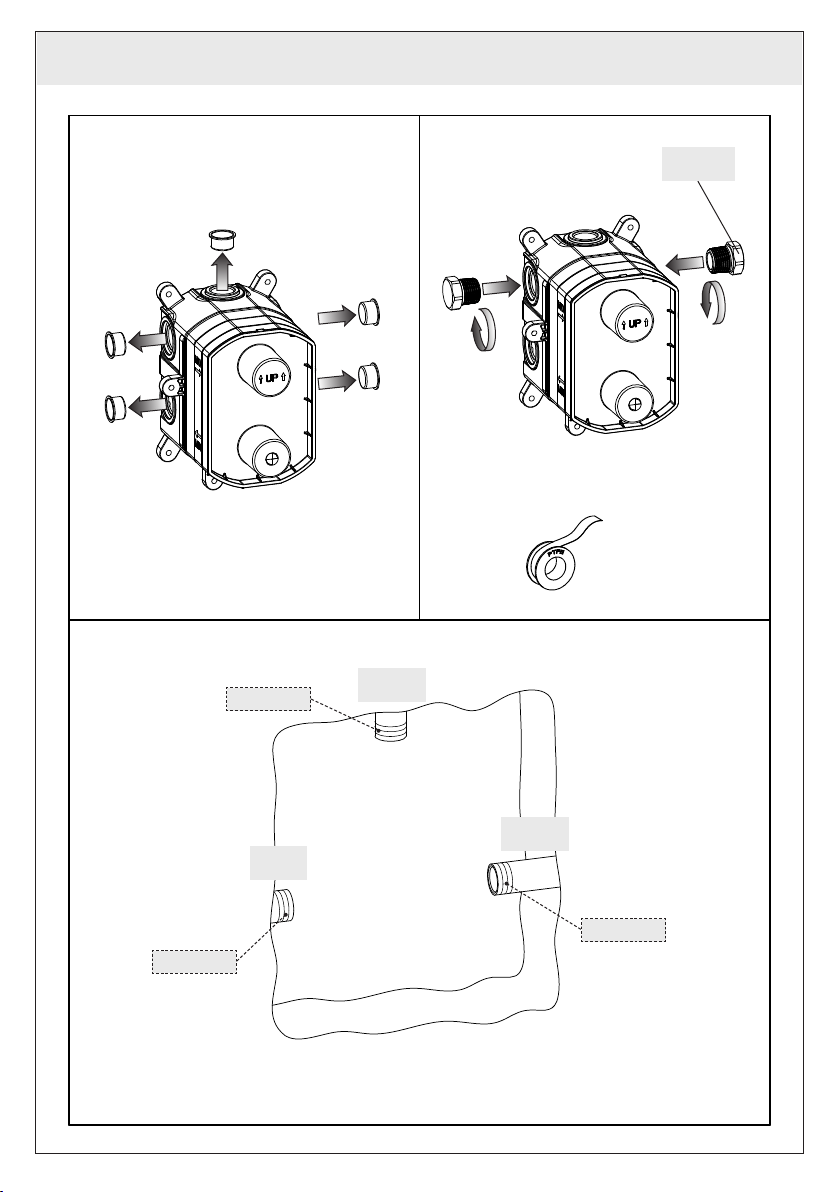

use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
1/2”NPT-m
HOT
COLD
OUTLET
1”
[25 mm]
1/2”NPT-m
1/2”NPT-m

15
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 6
Fig. 4
Fig. 7
Fig. 5
Tiled surface
Surface carrelée
Supercie con baldosas
Y
Z
X
Y
Z
X
use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
HOT
COLD

16
INSTALLATION - INSTALLATION - INSTALACIÓN

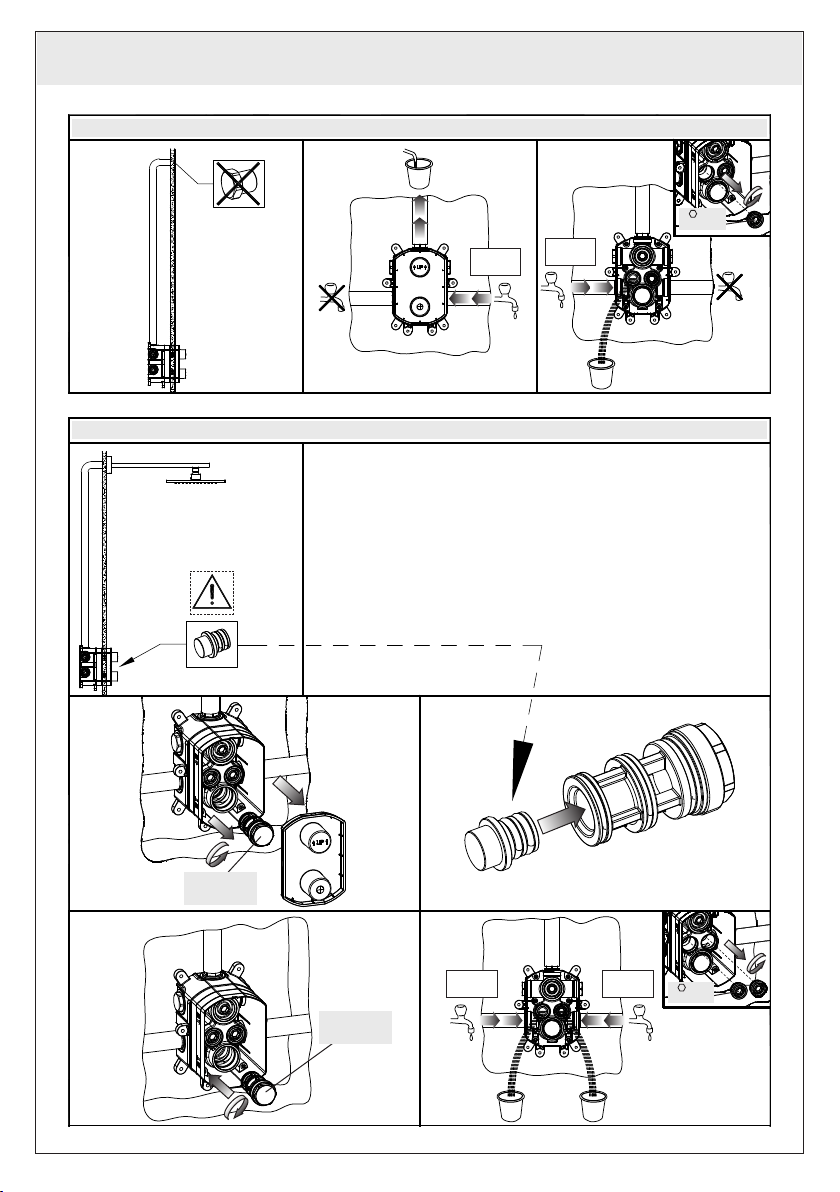

CASE 1
Fig. 8
CASE 2
EN 806-4
CLOSE
COLD HOT
Fig. A Fig. B
Fig. C Fig. D
HOT COLD
EN 806-4
1-3/16”
[30 mm]
1-3/16”
[30 mm]

17
INSTALLATION - INSTALLATION - INSTALACIÓN
CASE 1
Fig. 9
CASE 2
Fig. A Fig. B
Fig. C Fig. D
COLD HOT
COLDHOT
3/8”
[10 mm]
1-3/16”
[30 mm]
1-3/16”
[30 mm]
3/8”
[10 mm]

18
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 12
Fig. 10
Fig. 13
Fig. 11
Check the water tightness of the external gaskets
Vérifier l'étanchéité des gaines extérieures
Verifiquenlaestanqueidaddelasjuntasexternas
Adhesive for tiles
Adhésif pour carreaux
Cola para baldosa

19
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 16
Fig. 14 Fig. 15
Adhesive for tiles
Adhésif pour carreaux
Cola para baldosa

ET43288-R0
