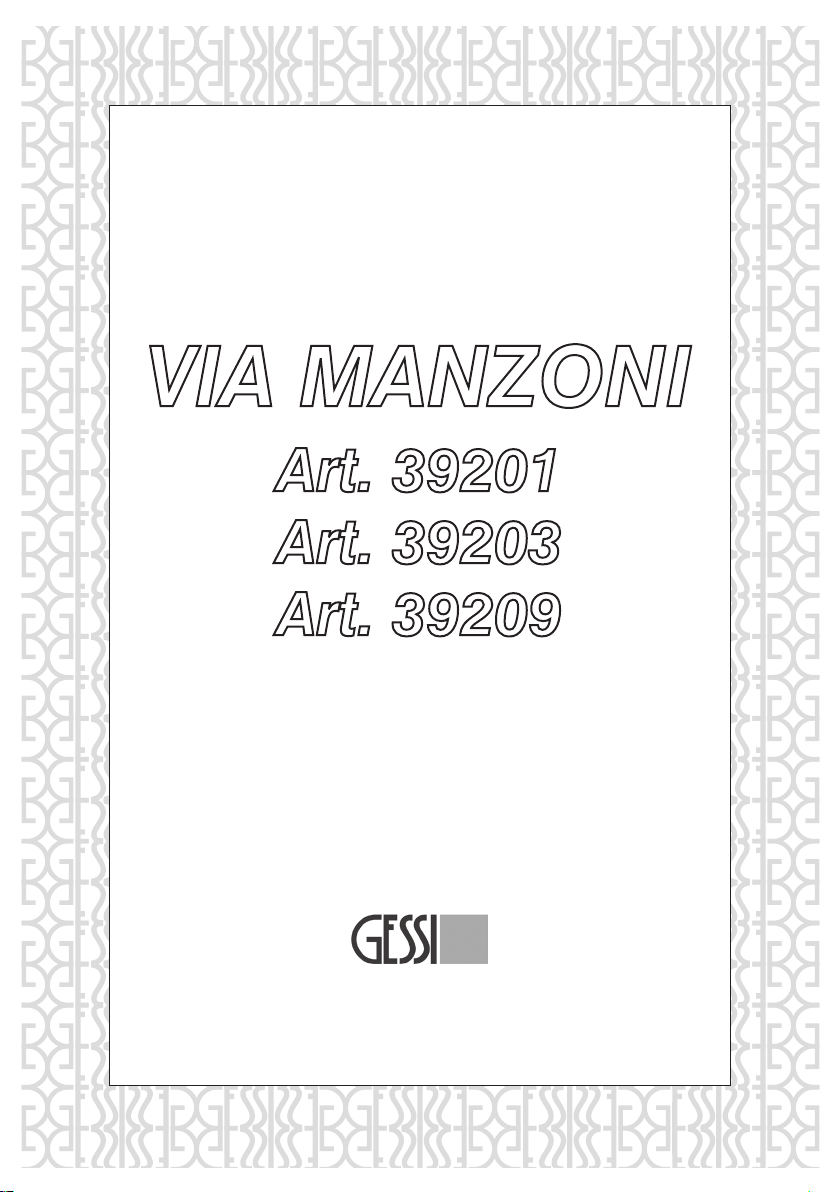

Gessi Via Manzoni 39201 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
Art. 39201
Art. 39203
Art. 39209
VIA MANZONI

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!!PLEASE TAKENOTICETHATheavyobjectsshould never be placedonordropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONSDETENIRCOMPTEQUElemanueld’instructionsdoitêtre
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queser leídocon cuidadoantes dela instalaciónyquehayquecumpliradecuadamenteconlos
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 39201
Art. 39203

6

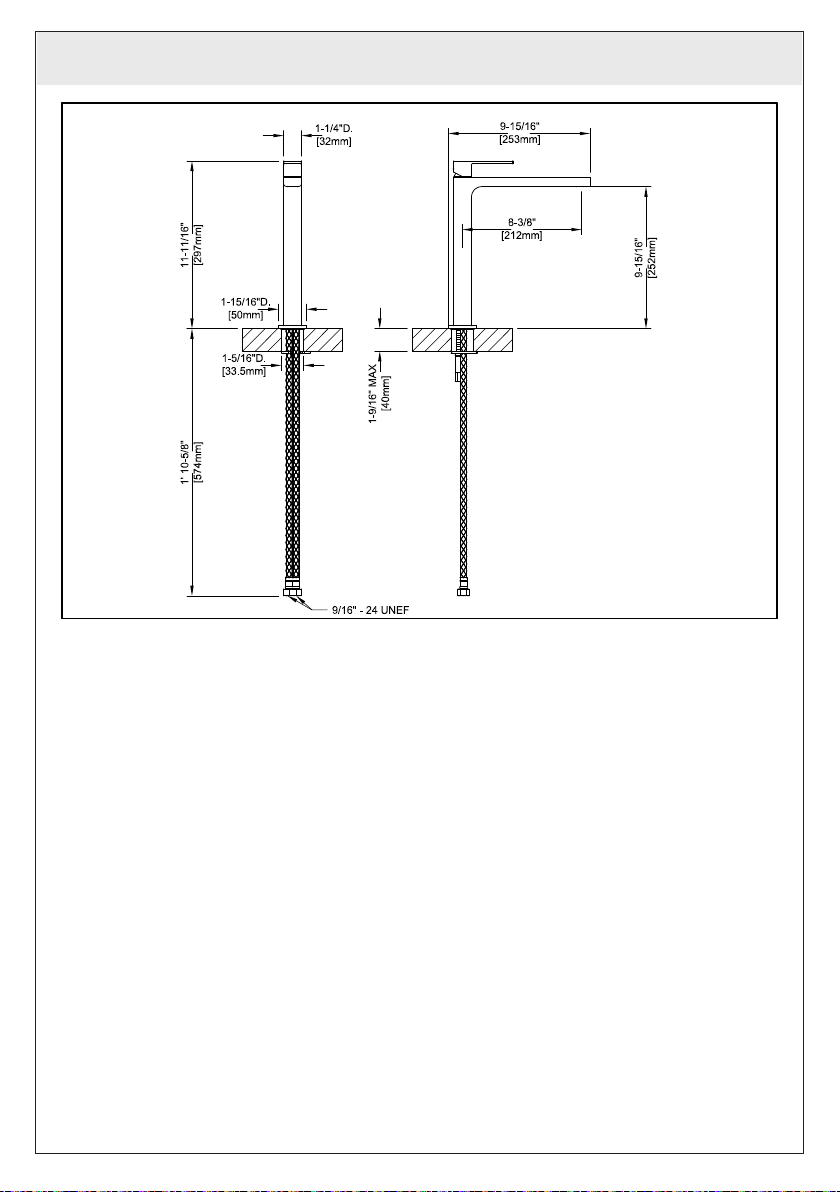

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 39209

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltertapsnotbeinginstalledinthe
main water system or not installed before the supply hoses of the faucet. See the “MANUFACTURER’S
LIMITEDWARRANTY”.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationdumélangeur,de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdanslemélangeuretabîmerlesjoints/lesjointsàanneau.
Danslebutdegarantirunelongueduréeduproduit,instaurelesrobinetssouslavabomunisdultreet
nettoie-les régulièrement. La garantie ne couvre pas les mauvais fonctionnements de ce produit dans
lecasoùlesrobinetsltresnesoientpasinstallésauréseauhydrauliquecentraloubienqu’ilssoient
installés avant les tubes d’alimentation du robinet. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosde alimentacióntienen queserenjuagados afondoantes dela instalacióndel
mezcladordemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelmezcladorpuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Paragarantizarunplazolargode
vidadelproducto,instalenlasllavesdepasoconltrodebajodellavaboylímpienlasperiódicamente.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelltrodelosgrifos,elcualno
seinstalòenelsistemahídricoprincipaloquenoseinstalòantesdeltuboexibledesuministrodelgrifo.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
-Avantl’installationcontrôlerlaprésenceetl’intégritédesagrafagesdesdeuxcôtésdesexibles.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de los
exos.
- Do not use tools to tighten.
- Ne pas serrer avec des outils.
- No cierren con herramienta.
- Hand-tighten O-ring seal connectors until feeling a mechanical stop.
- Visserlesraccordsaveclejointtoriqueàlamain,jusqu’ásentirlabutéemécanique.
-AtornillenlosracoresconjuntaORmanualmentehastapercibiruncontactomecánico.
- Don’t set the hose in the wall.
- Ne pas encastrer la conduite dans le mur.
- No empotren el tubo en la pared.
- Tighten the hose without any twist or tension.
-Nepasinstallerleexibleentorsionouentension.
-Noinstalenelexibletorciéndolootensándolo.
- Complying with these indications will maintain the guarantee rights, ensures the declared properties of the products and
guarantees full reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en
assure la complète abilité.
- El respeto de dichas indicaciones salvaguarda los derechos de garantía, garantiza las características declaradas de los
productos y asegura su perfecta abilidad.
2 x Ø
OK !
OK!
2 x Ø
OK!
OK!
NO!

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

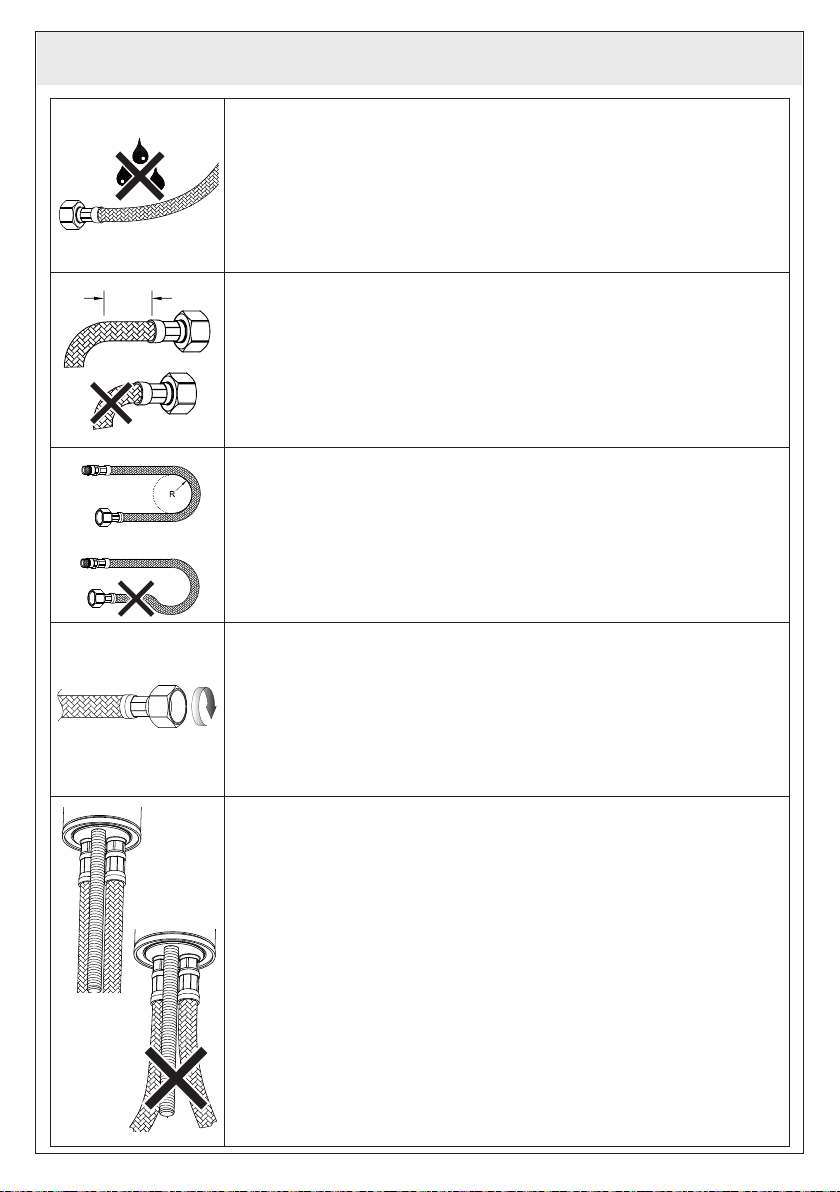

- Prolonged contact with any even low aggressive substance can cause external braid damage and
subsequent burst of the hose.
-Lecontactprolongéavecdessubstancesmêmepeuagressivespeutprovoquerladétériorationdela
tresseetl’éclatementconséquentduexible.
-Elcontactoprolongadoconsustancias,aunsipocoagresivas,puedeperjudicarlatrenzayprovocar
laconsecuenterupturadelexo.
- Before the start of the bend please leave a straight section twice the external diameter.
-Avantlecommencementdelacourburelaisserunelignerectiligned’aumoins2foislediamètre
extérieur.
-Antesdeliniciodelacurvaturadejenuntramorectilíneodeporlomenos2veceseldiámetro
exterior.
-Maintainminimumbendradius(DN=nominalinternaldiameter):
-Respecterlerayonminimumdecourbure(DN=diamètreinternenominale):
-Respetenelradiomínimodecurvatura(DN=diámetrointernonominal):
DN6=Ø25mm
DN8=Ø30mm
DN10=Ø35mm
DN13=Ø45mm
-Tightenconnectorswithgasketseal(nuts)asmuchaspossibleplus1/4turnusinganappropriate
wrench.
-Visserlesraccordsaveclejointd’étanchéité(écrous)àlamainautantquepossible,plus1/4de
tour avec une clé appropriée.
-Atornillenlosracoresconjuntadecierre(tuercas)lomásposiblemanualmente,másun1/4de
vuelta utilizando una llave adecuada.
-Afterassemblyavoideventheslightestlateralstress(i.e.duringthefasteningofthetie-rodorof
thedrainpop-uplever).
-Après le montage il faut éviter la moindre sollicitation latérale, avec n’importe quel outil (ex.
pendantlaxationdutirantoudelatirettedevidange).
-Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta(porejemplodurantelajacióndeltiranteodelavarilladedesagüe).
2 x Ø
OK!
OK!
2 x Ø
OK!
OK!
NO!

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Installation tools
- Outils nécessaires pour l’installation
- Herramienta necesaria para la instalación
7/16”
[11 mm]
5/8”
[16 mm]
1-7/16”
[37 mm]

11
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

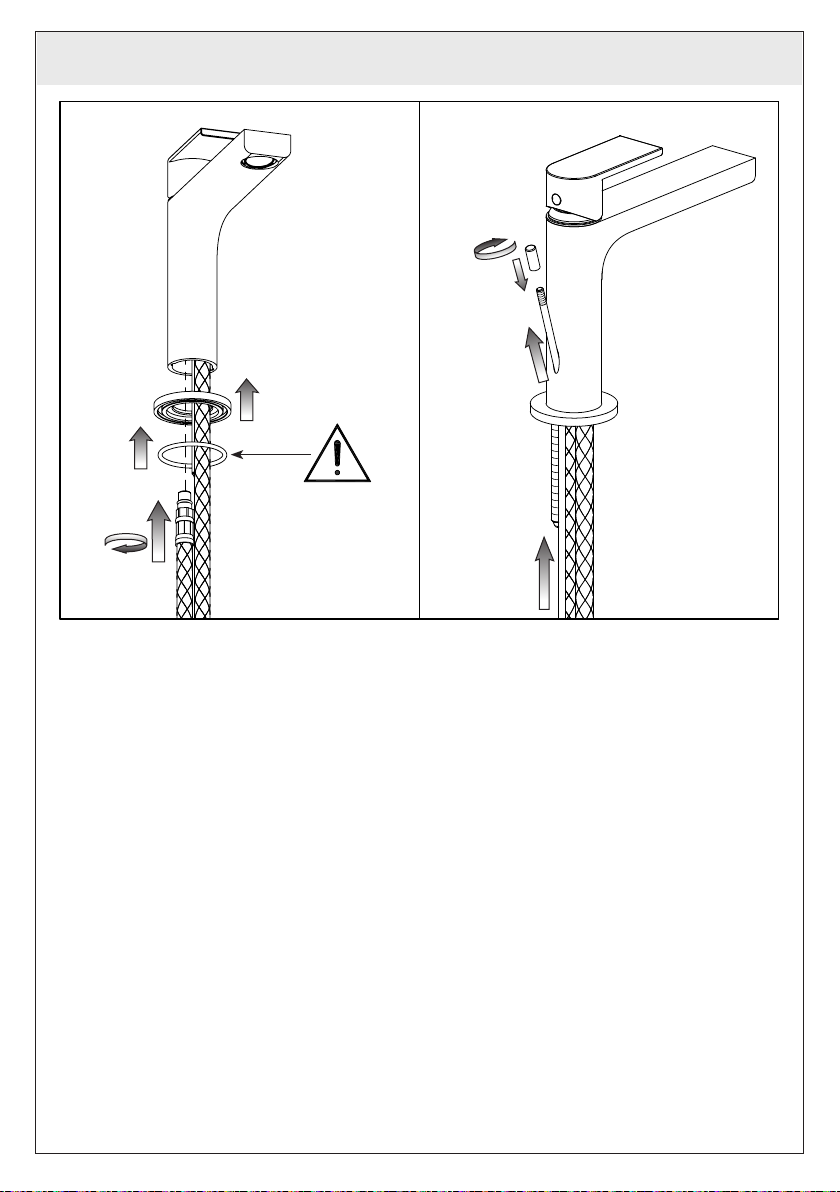

Fig. 1 Fig. 2
Red - Hot
Blue - Cold
Before inserting the faucet into the hole of the sink, make sure that the base gasket are correctly positioned
initsownrecessandthatthesupplyexiblehoseandthetheexhaustcontrolrodarewelltightenedto
the body of the tap.
Avantd’introduirelemonocommandedansletroudel’évierilfauts’assurerquelejointdebasesoitbien
positionnéàsaplaceetquelestubesexiblesd’alimentationetlatigedel’ecoulementsoientbienvissés
au corps du robinet.
Antesdeintroducirelgrifoenl’agujerodelfregaderoasegúrensequelasjuntadebaseseencuentra
ensupropioasientoyquelosexiblesdealimentaciónylalavarillademandodeldesagüeesténbien
atornillados al cuerpo del grifo.

12
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 3
Fig. 5
Fig. 4
Hot
Cold
Red
Blue
7/16”
[11 mm]
5/8”
[16 mm]
5/8”
[16 mm]

13
INSTALLATION - INSTALLATION - INSTALACIÓN
INSTALLATION
Put the faucet in the hole of the sink. Placetheshapedgasketandtheangeonthestudbolt.Tightenup
thetierodbyusinga7/16"[11mm]key.
Connecttheexibletubestothewatermains.
INSTALLATION
Placerlemonocommandesurletroudel’évieretplacersurleboulonprisonnierlejointfaçonnéetla
bride.Serreràfondletirantenutilisantunecléde7/16"[11mm].
Procéderàl’assemblagedestuyauxexiblesauréseauhydriqued’alimentation.
INSTALACIÓN
Posicionenelgrifosobreelagujerodelfregadero.Posicionensobreelespárragolajuntamolduradayla
brida.Cierrenhastaelfondoeltiranteutilizandounallavede7/16"[11mm].
Siganlaconexióndelosexiblesalaredhídricadealimentación.

14
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 6 Fig. 7
Fig. 8 Fig. 10
Fig. 9
1-7/16”
[37 mm]

15
INSTALLATION - INSTALLATION - INSTALACIÓN
DRAIN DEVICE INSTALLATION
Separate the lower pipe from the body of the device and remove the protection plug from the latter.
Install the drain device in the hole of the sink inserting the components in the indicated sequence and
screwing tightly the fastening nut.
Connectthecontrolrodtothelowerpipeofthedrainandthenjoinittothepopuprodofthespoutwith
theclampjoint.
INSTALLATION DU DISPOSITIF DE VIDANGE
Séparer le tube inférieur du corps du dispositif et enlever le bouchon de protection de ce dernier.
Installer le dispositif de vidange dans le trou du lavabo insérant les composants dans la séquence
indiquéeetserrantàfondl’écroudexation.
Connecterlatigedecommandeautubeinférieurdelavidangeetennlajoindreàlatigedelatirettede
vidange de la bouche avec l’étau articulé.
INSTALACIÓN DEL DISPOSITIVO DE DESAGÜE
Separen el tubo inferior del cuerpo del dispositivo y quiten su tapón de protección.
Instaleneldispositivodedesagüeenelagujerodelfregadero,introduciendoloscomponentessegúnla
secuenciaindicadaycerrandocompletamentelatuercadejación.
Conectenlavarillademandoaltuboinferiordeldesagüey,nalmente,únanlaalavarilladeldesagüe
automáticodelcañopormediodeunpernoarticulado.

16
WORKING - FONCTIONNEMENT - FUNCIONAMIENTO
Fig. 11 Fig. 12
OFF
HOT MIX COLD
ON
OPERATION
Whenidletheleverisincentralposition.
To start mixed water supply push the lever backwards; this way you get mixed water. To get cold water
shift the lever to the right and to get hot water shift it to the left.
FONCTIONNEMENT
En position de repos le levier se trouvera en position centrale.
Pour démarrer le débit de l’eau mitigée pousser en arrière le levier ; ainsi on aura de l’eau mitigée.
Pour avoir de l’eau froide déplacer le levier vers la droite pour avoir de l’eau chaude le déplacer vers la
gauche.
FUNCIONAMIENTO
En condición de reposo la palanca se encontrará en posición central.
Paraempezarlaerogacióndelaguamezcladaempujenhaciaatráslapalanca;deestaformaobtendrán
aguamezclada.Paraobtener agua fría desplacenlapalancahacia la derecha yparaobtener agua
caliente desplácenla hacia la izquierda.

17
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Art. 39201
Art. 39203

18
MAINTENANCE - ENTRETIEN - MANUTENCIÓN

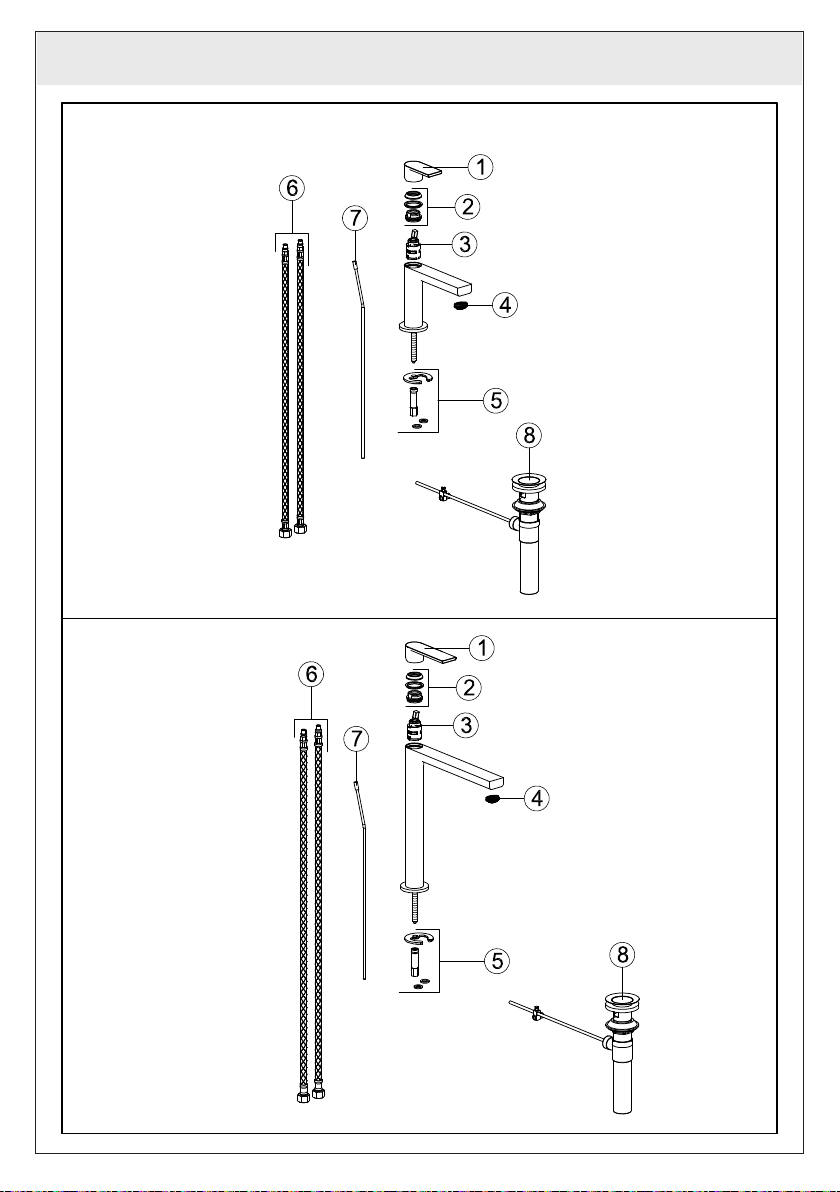

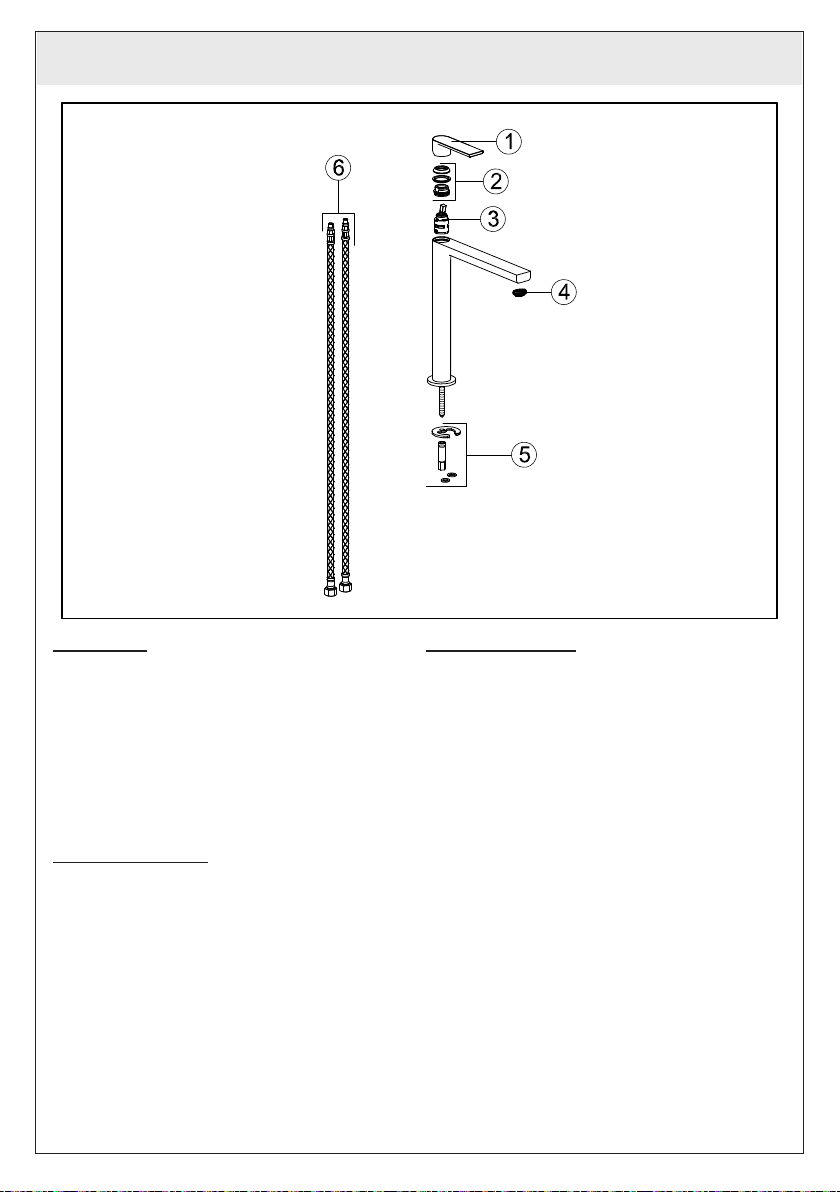

Spare parts:
1-Completelever
2-Cartridgefasteningringnut
3-Cartridge
4-Aerator
5-Fasteningset
6-Supplyhoses
7-knob+pop-upwasterod
8-Draindevice
Pièces de rechange:
1-Leviercomplet
2-Viroledefixationcartouche
3-Cartouche
4-Brisejet
5-Setdefixation
6-Flexibled’alimentation
7-Poignée+tigetirettevidange
8-Dispositifdevidange
Piezas de repuesto:
1-Palancacompleta
2-Viroladefijacióndelcartucho
3-Cartucho
4-Aireador
5-Juegodefijación
6-Flexiblesdealimentación
7-Pomo+varilladesagüeautomático
8-Dispositivodedesagüe
Art. 39209

19
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Fig. 13 Fig. 14
ABC
D
E
F
X

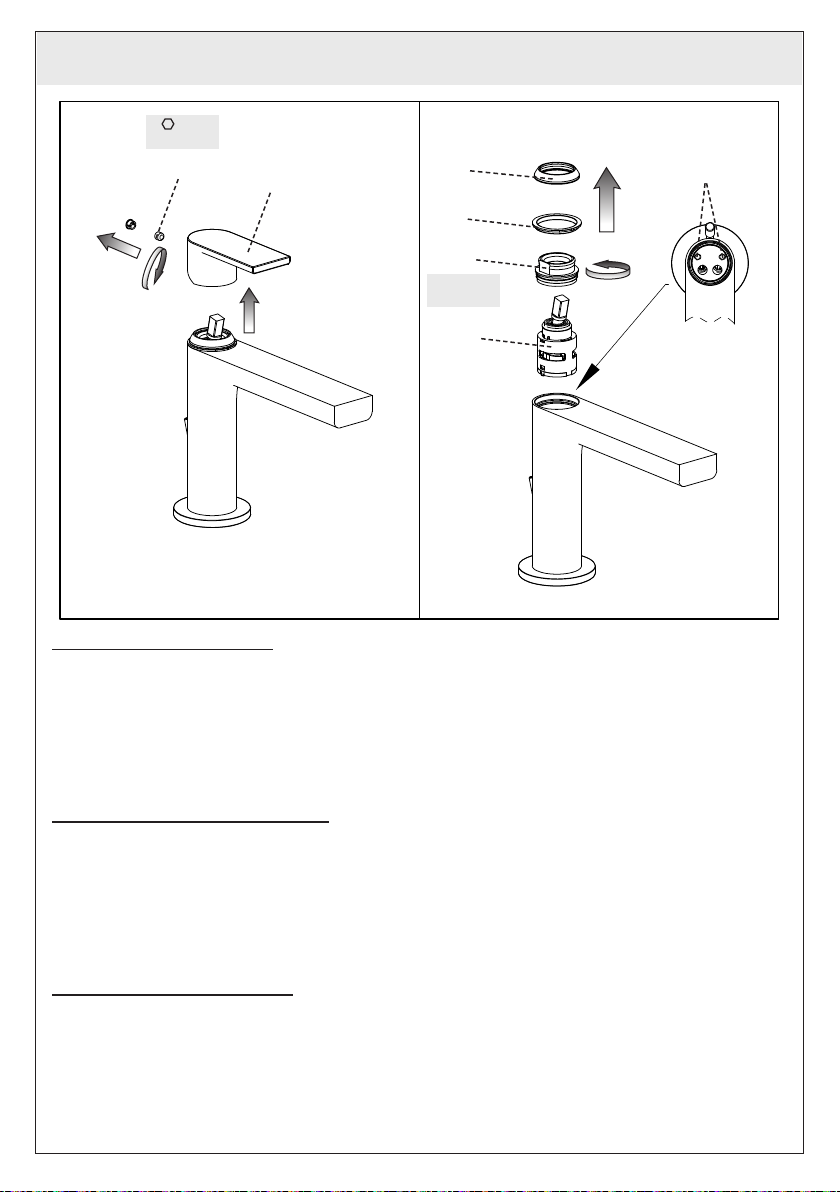

CARTRIDGE REPLACEMENT
Before carrying out this operation make sure that water supply is turned off.
Removethenishplugpayingattentionnottodamageitandunscrewthescrew(A)toextractthehandle
(B).Liftthenishingringnut(C).
Removetheindicatorring(D),unscrewthexingringnut(E)andtakethecartridge(F)outfromthemixer
body.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats
(X)andthatgasketsarewellpositioned.
SUBSTITUTION DE LA CARTOUCHE
Avantd’effectuerlasubstitutiondelacartouche,vérierquelaconnexiondel’eauestfermée.
Enleverlebouchonennitionfaisantattentionànepasl’abîmeretdévisserlesgrainsdexage(A)pour
pouvoirextrairelapoignée(B).Souleverlaviroledenition(C).
Quitterlabagued’indication(D),dévisserlaviroledexation(E)etenleverlacartouche(F)ducorpsde
mitigeur.
Introduireennlacartouchenouvelle,envériantquelesdeuxpivotsdecentrageentrentdanslessièges
respectifs(X)etquelesgarnituressontbienpositionnées.
SUSTITUCIÓN DEL CARTUCHO
Antesdesustituirelcartucho,asegúrensequelaconexióndelaguaestécerrada.
Quitenel taponcitode acabadocuidando conno dañarloydestornillenlaclavijadejación(A)para
extraerlamaneta(B).Levantenlavirolacubre-cartucho(C).
Quitenelanilloindicador(D),destornillenlaviroladejación(E)yextraiganelcartucho(F)delcuerpo
del mezclador.
Finalmenteintroduzcanelcartuchonuevo,asegurándosequelasdosclavijasdecentrajeseencuentren
ensuasiento(X)yquelasjuntasesténposicionadascorrectamente.
13/16”
[21 mm]
1/8”
[2,5 mm]

20
MAINTENANCE - ENTRETIEN - MANUTENCIÓN

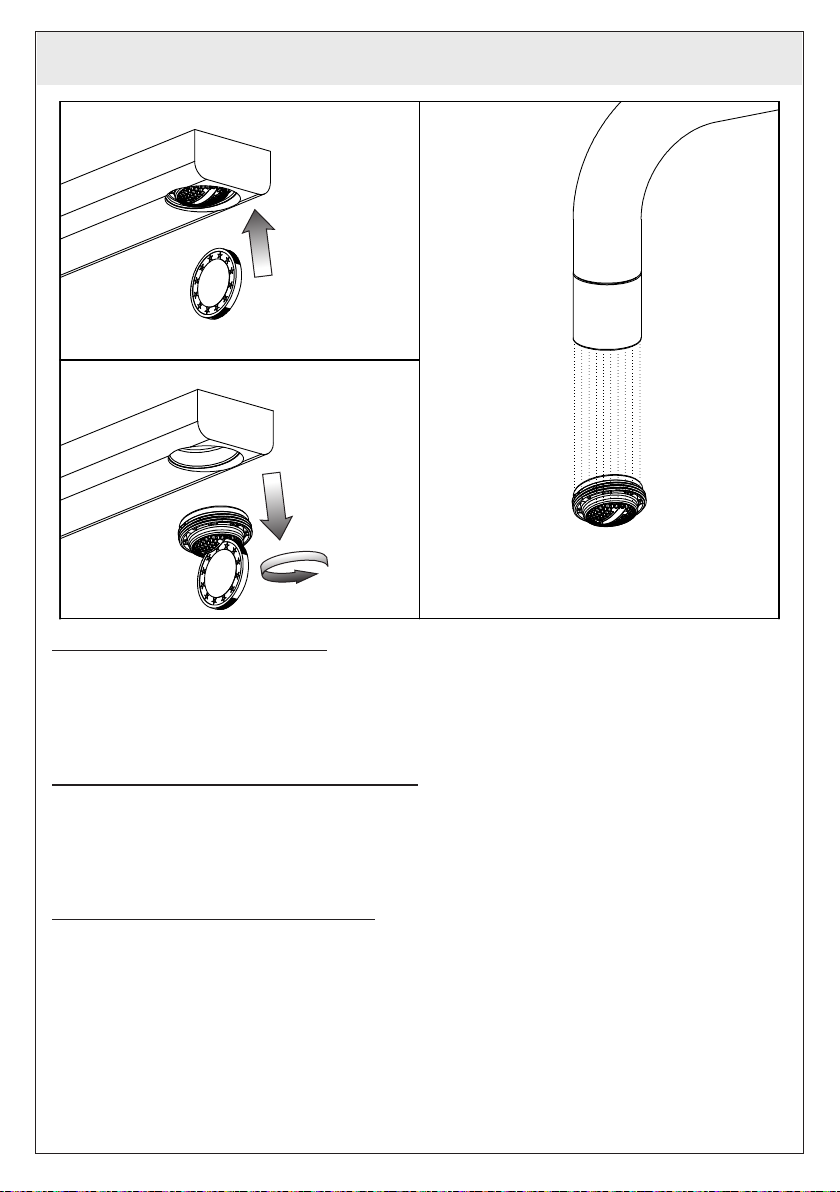

AERATOR CLEANING / REPLACING
Before carrying out this operation make sure that water supply is turned off.
Ifthesupplyisnotuidunscrewtheaeratorwithacoinandremoveitfrom itsseat.Iftheaeratoris
cloggedjustrinseitwith runningwater,withoutusingdetergents. Ifitisdamagedjust replaceit and
assemble everything in the opposite sequence.
NETTOYAGE / SUBSTITUTION DE L’AERATEUR
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique est fermée.
Siledébitn’estpasuidedévisserl’aérateuràl'aided'unemonnaieetl'extrairedesonsiège.Sil’aérateur
estobstruéilsuftdelerinceràl’eaucourante,sansutiliserdedétergents.S’ilestabîméonpeutle
remplacer et tout remonter dans la séquence inverse.
LIMPIEZA / SUSTITUCIÓN DEL AIREADOR
Antesdeefectuardichaoperaciónasegúrensequeelaguadelaredhídricaestécerrada.
Enelcasodequelaerogaciónnofueseuida,destornillenelaireadorconelauxiliodeunamoneday
extráiganlodesuasiento.Sielaireadorresultaraatascadoessucienteenjuagarloconaguacorriente
sinutilizardetergentes.Enelcasodequefueradañado,sustitúyanloyvuelvanamontarelconjuntocon
secuencia inversa.
Fig. 15 Fig. 17
Fig. 16
