Gessi 20532 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 20532
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO

2
PRIMA DELL’INSTALLAZIONE E MESSA IN FUNZIONE
Attenzione!I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore,
in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono
entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Al fine di garantire una
lunga durata del prodotto installare i rubinetti sottolavabo dotati di filtro, da pulire periodicamente.
BEFORE INSTALLATION AND SETTING TO WORK
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers.
In order to guarantee a long use of the product, install the angle valve equipped with filter and clean them
regularly.
AVANT L’INSTALLATION ET LA MISE EN FONCTION
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des
tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale,
des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. Dans le
but de garantir une longue durée du produit, instaure les robinets sous lavabo munis du filtre et nettoie-les
régulièrement.
VOR DER INSTALLATION UND INBETRIEBNAHME
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Um eine lange Dauer dem Produkt zu gewährleisten,
installieren Sie die Wasserhahne Unterwaschbecken mit einem Filter, das regelmäßig gereinigt werden
muss.
ANTES DE LA INSTALACIÓN Y LA PUESTA EN FUNCIÓN
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida
del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente.
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES

3

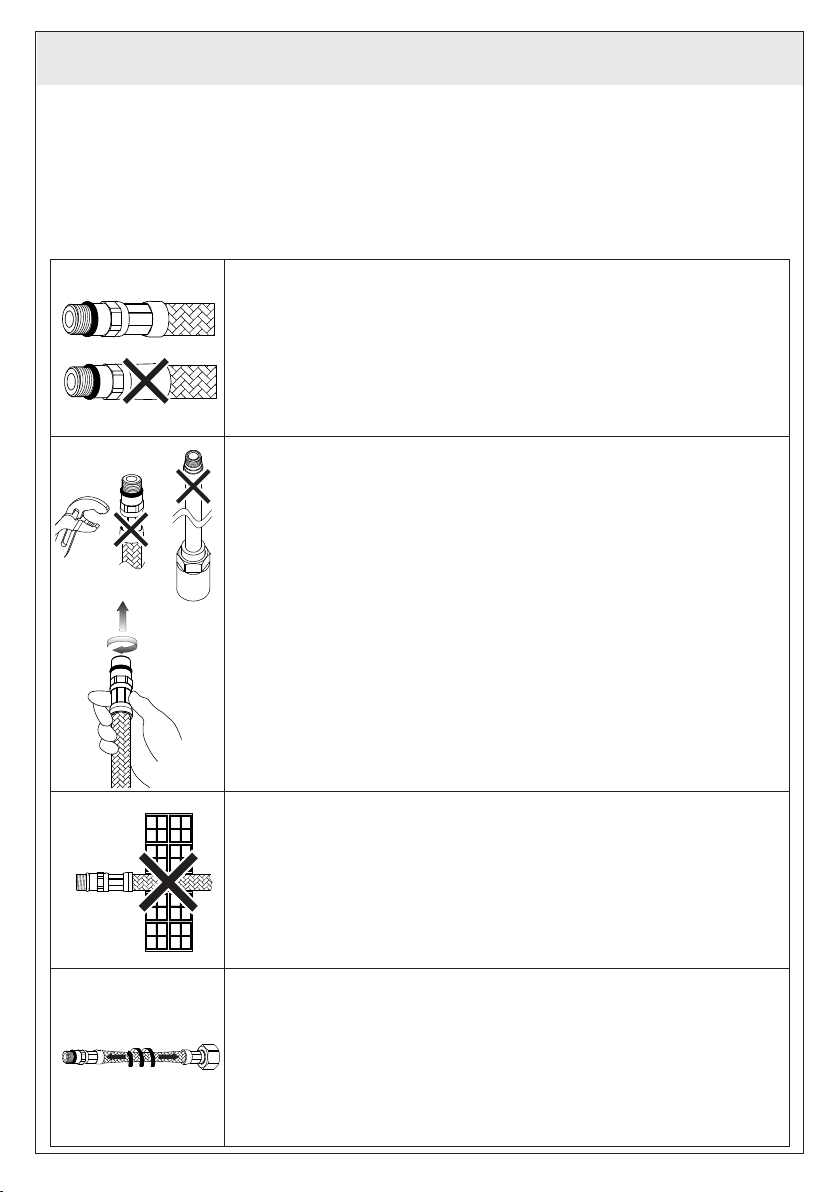

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES
- Prima dell’installazione controllare la presenza e l’integrità delle graffature da ambo i lati dei essibili.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des exibles.
- Vor der Installation, ist es zu überprüfen, ob die Falze auf beiden Seiten vorhanden und unversehrt
sind.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s exibles.
- Non serrare con utensili.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Ziehen Sie nicht durch Werkzeuge fest.
- No cierren con herramienta.
- Avvitare i raccordi con tenuta OR a mano fino a percepire una battuta meccanica.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusqu’á percevoir une battue mécanique.
- Schrauben Sie die Verbindungen mit einer O-Ringdichtung von Hand ein bis man einen
mechanischen Schlag bemerkt.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Non incassare il condotto nel muro.
- Don’t set the hose in the wall.
- Ne pas encastrer le conduit dans le mur.
- Bauen Sie die Rohrleitung in die Mauer nicht ein.
- No empotren el tubo en la pared.
- Non installare il essibile in torsione o in tensione.
- Tighten the hose without any twis or tension.
- Ne pas installer le exible en torsion ou en tension.
- Bei der Installation des Schlauchs sorgen Sie dafür, dass er nicht verdreht bzw. gespannt wird.
- No instalen el exible torciéndolo o tensándolo.
- Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la
completa afdabilità.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the
complete reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées des produits et il en assure
la complète abilité.
- Die Beachtung der Hinweise zur Benutzung erhaltet die Garantierechte, absichert die angegebene Eigenheiten der Produkten
und gewährleistet die komplette Zuverlässigkeit.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características declaradas de los productos
y asegura su perfecta abilidad.
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

4

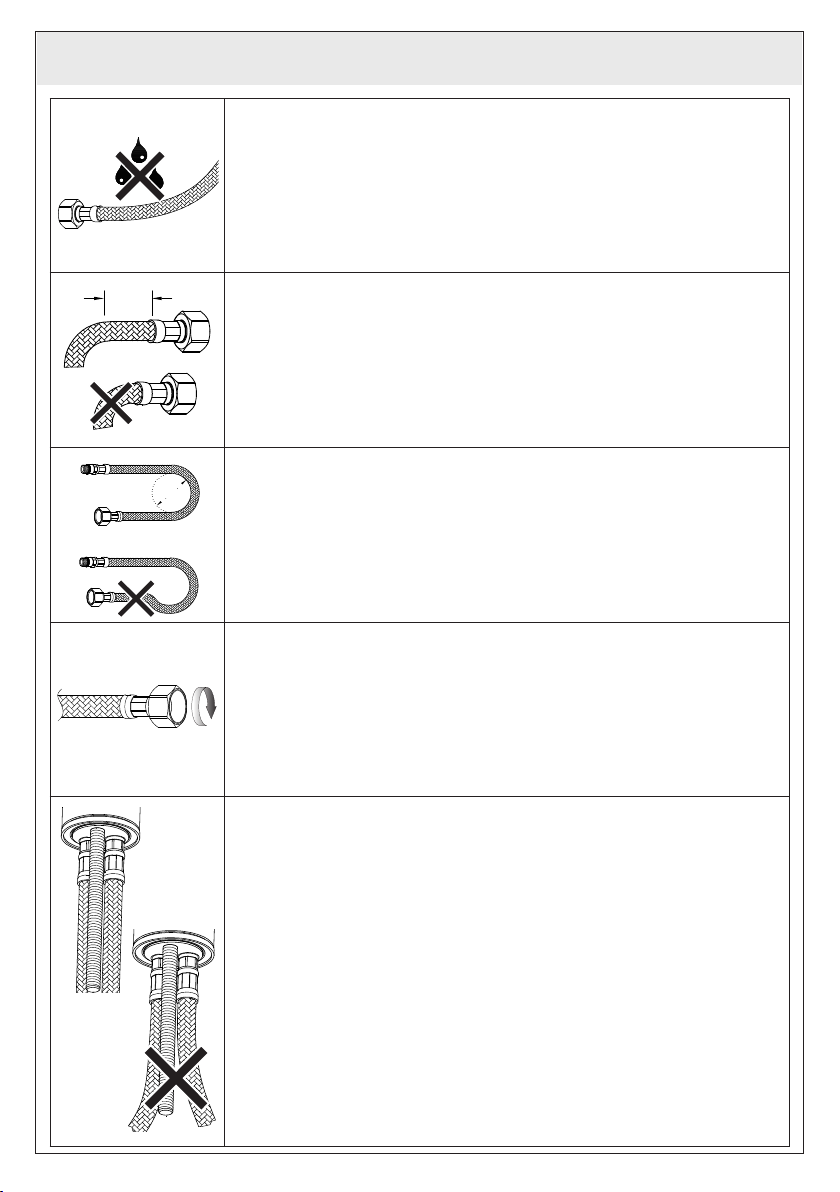

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES
- Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento
della treccia ed il conseguente scoppio del essibile.
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du exible.
- Der anhaltende Umgang mit Stoffen, die auch zart aggressiv wirken können, kann zur Beschädigung
des Geechtes und infolgedessen zum Rohrbruch führen.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Prima dell’ inizio della curvatura lasciare un tratto rettilineo di almeno 2 volte il diametro esterno.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Vor dem Beginn der Biegung stellen Sie sicher, dass es einen geradlinigen Abschnitt gibt, dessen
Länge mindestens zweimal höher als der Außendurchmesser sein soll.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Rispettare il raggio minimo di curvatura (DN= diametro interno nominale):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Halten Sie den mindeste Biegungshalbmesser ein (DN= Innerer nominell Durchmesser):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
DN6 = 25mm
DN8 = 30mm
DN10 = 35mm
DN13 = 45mm
- Avvitare i raccordi con tenuta a guarnizione (dadi) a mano fino a che possibile, più 1/4 di giro con
chiave appropriata.
- Hand-tighten connectors with gasket seal (nuts) as more as possible, then apply 1/4 turn using
an appropriate wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main le plus possible, plus 1/4 de tour
avec une clé appropriée.
- Schrauben Sie die Rohranschlüsse mit Dichtung (Schraubenmutter) erstens von Hand, und
danach um 90° mit einem geeigneten Schlüssel ein.
- Atornillen los racores con junta de cierre (tuercas) manualmente lo más posible, más un 1/4 de
vuelta con una llave adecuada.
- Dopo il montaggio evitare sollecitazioni laterali anche minime. (es. durante il fissaggio del tirante
o dell’astina dello scarico).
- Do not expose the hose to lateral stress nor overtight by any tool. (ex. during the installation of
the faucet stud or the drain pop-up lever).
- Après le montage il faut éviter des sollicitations latérales même moindres, avec n’importe quel
outil. (ex. pendant la fixation du tirant ou de la tige de décharge).
- Nach der Montage, vermeiden Sie auch die mindesten lateralen Spannungen, mit Werkzeugen
jeglicher Art (z.B. Bei dem Festklemmen der Spannstange bzw. des Stäbchens).
- Después del montaje, eviten las solicitaciones laterales, aun mínimas, con todo tipo de
herramienta (por ejemplo durante la fijación del tirante o de la varilla de desague).
Ø
2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

5

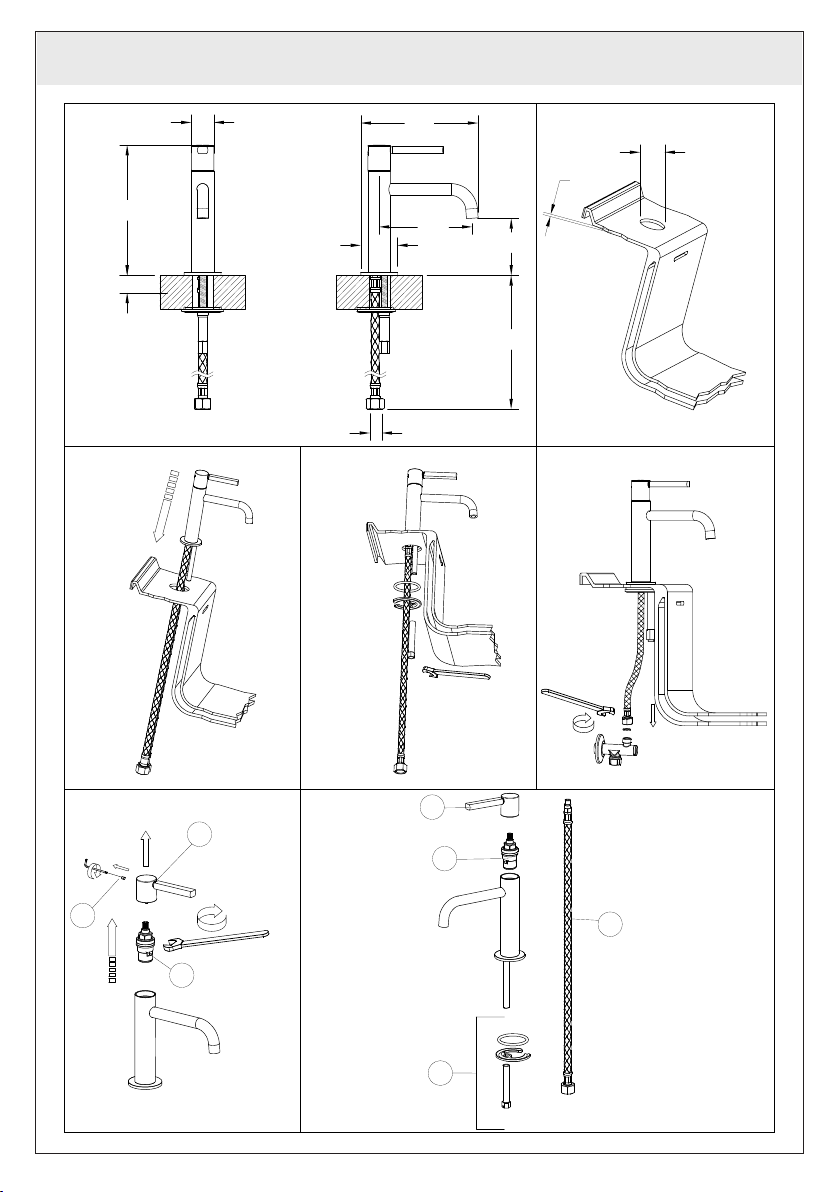

Ø27
154
Ø44
112
68
141
107
G 3/8"
Ø33.5
40 MAX
Fig. 1
Ch. 19mm
Ch. 17mm
Fig. 2 Fig. 3
Fig. 5
Ch. 2.5mm
40 MAX
1
2
3
4
Fig. 4
B
A
Ch. 11mm
C
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN
dimensioni in mm - measures in mm - dimensions en mm - Maß im mm - medidas en mm

6
ISTRUZIONI DI MONTAGGIO, USO E MANUTENZIONE
MONTAGGIO AL PIANO (Fig. 1-2-3)
Prima di inserire il monocomando nel foro del lavello assicurarsi che la guarnizione di base sia ben
posizionata nella propria sede e che il essibile di alimentazione sia ben avvitato al corpo del rubinetto.
Sistemare il monocomando sul foro del lavello orientando la bocca di erogazione verso la vasca del lavello.
Inserire quindi il kit di fissaggio nella sequenza indicata e rispettivamente la guarnizione sagomata e la
angia. Serrare a fondo l’apposito tirante o dado filettato e collegare il essibile di alimetazione alla reta
idrica.
SOSTITUZIONE DEL VITONE (Fig. 4)
Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Svitare il grano
di fissaggio (A) utilizzando una chiave a brugola. Sollevare quindi la maniglia (B) sfilandola dal vitone
(C). Infine svitare il vitone (C) con una chiave da 17 mm e sostituirlo. Riassemblare i particolari con il
procedimento inverso.
PARTI DI RICAMBIO (Fig. 5)
1 Maniglia
2Vitone
3 Flessibile di alimentazione
4 Set di fissaggio
INSTRUCTIONS DE MONTAGE, D’EMPLOI ET D’ENTRETIEN
MONTAGE AU PLAN (Fig. 1-2-3)
Avant d’insérer le monocommande dans le trou de l’évier, il faut s’assurer que le joint de base est bien
placé dans son emplacement et que les exibles d’alimentation sont bien vissés au corps du robinet. Il faut
placer le monocommande sur le trou de l’évier en orientant la bouche de distribution vers le bac de l’évier.
insérer donc le kit de fixage dans la séquence indiquée et respectivement le joint façonné et la bride.
Serrer à fond le tirant ou l’écrou fileté et connectér le exible de aliméntation à la réseau hydrique.
REMPLACEMENT DE LA TÊTE (Fig. 4)
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique est fermée. Dévisser les
grains de fixage (A) en utilisant une clé à griffe. Soulever la poignée (B) en la désenfilant de la tête (C).
Dévisser, enfin, la tête (C) en utilisant une clé de 17 mm et substituer-le. Remonter-le tout avec le procédé
inverse.
PIÉCES DE RECHANGE (Fig. 5)
1Leviér
2 Tête
3 Flexible de alimentation
4 Set de fixage
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE
MOUNTING ON THE SINK (Fig. 1-2-3)
Before inserting the single lever in the hole of the top make sure that the base O-ring is adequately
positioned in its seat and that supply hose are properly screwed to the body of the tap. Position the single
lever into the hole of the top. On the under side of the top use the fastening kit as shown in figure 2. Tighten
the backnut securely and connect the hose to the water supply.
HEADVALVE REPLACEMENT (Fig. 4)
Check that the water net has been closed before carrying out this operation. Unscrew the nut (A) and take
the handles out from the head valve. Lift off the handle (B) from the headvalve (C). Unscrew the headvalve
(C) using a 17 mm spanner and replace it. Reinstall by reversing the procedure.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN

7
SPARE PARTS (Fig. 5)
1Complete lever
2Headvalve
3 Supply hose
4Fastening set
ANWEISUNGEN HINSICHTLICH MONTAGE, GEBRAUCH UND INSTNDHALTUNG
MONTAGE DER DREHHÄHNE (Abb. 1-2-3)
Bevor Sie die Einhebel-Mischbatterie in die Bohrung des Spülbeckens einführen, vergewissern Sie sich,
dass die Basisdichtung perfekt in ihrem Sitz positioniert ist und das die Versorgungsschläuche gut am
Armaturenkörper festgeschraubt sind. Die Einhebel-Mischbatterie auf der Bohrung des Spülbeckens
positionieren, wobei der Auslauf in Richtung des Spülbeckens orientiert sein muß.
Anschließend den Befestigungssatz in der angegebenen Reihenfolge einführen, und zwar die geformte
Dichtung und den Flansch. Die eigens dafür vorgesehene Zugstange oder die gestrehlte Schraubenmutter
bis zum Anschlag festziehen.
AUSTASCHEN DES OBERTEILS (Abb. 4)
Bevor man diese Tätigkeit durchführt, muß man sich vergewissern, dass die Versorgung zum Wassernetz
unterbrochen ist. Den Befestigungsstift (A) unter Einsatz eines Sechskantschlüssels herausschrauben.
Dann den Griff (B) anheben, wobei man ihn vom Oberteil (C) abzieht. Schließlich das Oberteil (C) mit einem
17 mm Schlüssel abschrauben und mit einem neuen ersetzen. Dann die Einzelheiten in umgekehrter
Vorgehensweise erneut montieren.
ERSATZTEILE (Abb. 5)
1Kompletter Griff
2Oberteils
3Versorgungsschläuche
4 Befestigungsset
INSTRUCCIONES DE MONTAJE, USO Y MANTENIMIENTO
INSTALACION (Fig. 1-2-3)
Antes de colocar el monomando asegurarse que las juntas de la base estén bien posicionadas en su lugar
y que los exibles de alimentación estén bien enroscados al cuerpo del grifo. Alojar el monomando sobre
el hueco del plano de apoyo, orientando el caño hacia el seno del lavabo.
Introduzcan el juego de fijación según la secuencia indicada y respectivamente la junta moldurada y la
brida. Rosquen hasta el fondo el tirante o la tuerca roscada.
SUSTITUCIÓN DE LA MONTURA (Fig. 4)
Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada. Destornillen el
prisionero (A) utilizando una llave allen. Levanten, la maneta (B) sacándola de la montura (C). Finalmente
destornillen la montura (C) con una llave de 17 mm y sustitúyanla. Vuelvan a ensamblar las piezas según
el procedimiento inverso.
PIEZAS DE REPUESTO (Fig. 5)
1 Palanca completa
2Montura cerámica
3 Flexible de alimentación
4 Juego de fijación
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN

ET 41561 - R0
