Gessi RETTANGOLO 20085 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 20085
Art. 20086
Art. 20087
RETTANGOLO
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ

2
Art. 20085
Art. 20086
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

3
Prima dell’installazione e messa in funzione
Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del disposi-
tivo, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel dispositivo possono
entrare corpi estranei in grado di danneggiare guarnizioni/o-ring. Si raccomanda pertanto di dotare anche
l’impianto generale di ltri.
DATI TECNICI
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
Before installation and setting to work
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that there
won’t remain shavings, sealing or hemp residues, or other impurities inside the pipes. Through pipes not
thoroughly rinsed or through the general water network, in the device foreign bodies can enter that could
damage gaskets /o-ring. So lters should be installed also on the general system.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended
to install pressure reducers)
Avant l’installation et la mise en fonction
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de
sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés à
Art. 20087
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

4
l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique général,
dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.On recom-
mande ainsi d’installer des ltres également sur le système général.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
Vor der Installation und Inbetriebnahme
Achtung! Bevor die Vorrichtung zu installieren, bitte spülen Sie die Zuleitungsröhre sorgfältig aus, um
alle Spannen, Schweiß- und. Hanfrückstände bzw. alle Verunreinigungen vom Inneren der Röhre zu
entfernen. Durch nicht sorgfältig gespülte Rohrleitungen bzw. durch das allgemeine Wassernetz können
Fremdkörper in den Korpen eintreten, die die Dichtungen bzw. die O-Ringe beschädigen können. Es ist
dann empfehlenswert, die allgemeine Anlage mit Filtern auszustatten.
TECHNISCHE DATEN
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empehlt
es sich Druckminderventile zu installieren)
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el
dispositivo de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al interior
de los tubos. A través de los tubos no perfectamente enjuagados o de la red hídrica general pueden en-
trar en el dispositivo unos cuerpos extraños que pueden dañar guarniciones/o-rings. Les recomendamos
por lo tanto que instalen los ltros en la planta general también.
DATOS TÉCNICOS
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconseja-
mos instalar unos reductores de presión)

 Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.

- Минимальное рабочее давление: 0,5 бар
- Максимальное рабочее давление: 5 бар
- Рекомендованное рабочее давление 3 бар (в случае давления воды, превышающего 5 бар,
рекомендуется установка редукторов давления).
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

5
G 1/2”
Fredda / Cold
G 1/2”
Calda / Hot
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

6
Installazione corpo incasso
Prima di iniziare assicurarsi che l’acqua della rete idrica sia chiusa.
Per creare un corretto alloggiamento per il corpo incasso è necessario verificare gli ingombri effettivi dello
stesso e considerare le profondità di incasso minime e massime riportate sulla protezione in plastica pre-
installata sul corpo.
Considerare lo schema di installazione consigliato per il corretto posizionamento del miscelatore incas-
so.
Built-in body installation
Before starting make sure the water network is off.
To create the proper seat for the built-in body check the actual overall sizes and consider the minimum
and maximum built-in depths shown on the plastic protection pre-installed on the body.
Consider the installation lay-out recommended for proper positioning of the mixer itself.
Installation corps encastrement
Avant de commencer s’assurer que l’alimentation du réseau de distribution est coupée.
Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements ef-
fectifs de celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la
protection en plastique pré-installée sur le corps.
Considérer le schéma d’installation conseillé pour le positionnement correct du mitigeur encastrement.
Installation des Einbaukörpers
Bevor man beginnt, ist es sicherzustellen, dass die Wasserleitungen gesperrt sind.
Um eine korrekte Unterbringung für den Einbaukörper zu verwirklichen, muss man den effektiven Plat-
zbedarf dieser überprüfen und die Mindest- und Höchsteinbautiefen berücksichtigen, welche auf der
vorinstallierten Kunststoffschutzvorrichtung auf dem Einbaukörper angegeben sind.
Zum korrekten Positionieren der Einbau-Mischbatterie sollten Sie den empfohlenen Installationsplan be-
achten.
Instalación cuerpo por empotrar
Antes de empezar asegúrense que el agua procedente de la red hídrica esté cerrada.
Para crear un alojamiento correcto del cuerpo por empotrar es necesario verificar las dimensione máxi-
mas del mismo cuerpo y tener en cuenta las profundidades por empotrar mínimas y máximas indicadas
sobre la protección de plástico pre-instalada sobre el cuerpo.
Consulten el esquema de instalación aconsejado para el correcto posicionamiento del mezclador por
empotrar.

Перед началом убедитесь, что вода из водопроводной сети перекрыта.
Для изготовления правильного проема под встроенный корпус необходимо проверить его реальные
габаритные размеры и учесть минимальную и максимальную глубину встраивания, указанную на
пластиковой защите, установленной на корпус.
Для правильного позиционирования встроенного смесителя учитывайте рекомендованную схему
установки.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

7
Fig. 1 Fig. 2
Fig. 3 Fig. 4
Fig. 5 Fig. 6
G 1/2”
Fredda / Cold
G 1/2”
Calda / Hot
Usare canapa o teflon
Use hemp or teflon
Employer chanvre ou teflon
Benutzen Sie Hanf oder Teflon
Usar cáñamo o teflón
Используйте лен или тефлон
OK
NO
OK
NO
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

8
Fig. 7 Fig. 8
Installazione corpo incasso (continua...)
Fig. 1 - Togliere i tappi di protezione dei filetti per permettere l’allacciamento alla rete idrica.
Fig. 2 - Posizionare le tubazioni della rete idrica utilizzando le connessioni preposte.
Fig. 3 - Inserire il corpo nel recesso precedentemente ricavato nel muro.
Fig. 4 - Effettuare l’allacciamento dei tubi di alimentazione al corpo seguendo le indicazioni riportate in -
gura. E’ consigliabile utilizzare della canapa per garantire la tenuta sui letti (ATTENZIONE: tutti gli attacchi
posti sul corpo ad incasso hanno lettatura G 1/2” femmina).
Fig. 5-6 - Stabilizzare il corpo all’interno della parete individuando, con l’ausilio di una livella a bolla d’aria,
il corretto posizionamento.
A questo punto e’ opportuno eseguire un test per vericare che non ci siano perdite nell’impianto.
Fig. 7-8 - Murare completamente l’incasso aderendo il più possibile alla protezione in plastica dello stesso.
ATTENZIONE: verificare, a parete finita, di rientrare nelle misure minime e massime di incasso indicate
sulla protezione in plastica.
Built-in body installation (continued...)
Fig. 1 - Remove protection plugs of threads to allow connection to the water network.
Fig. 2 - Position the pipes of the water network using the specific connections.
Fig. 3 - Insert the body in the slot previously obtained in the wall.
Fig. 4 - Connect the supply pipes to the body following the indications in the gure. We recommend using
hemp to guarantee tightness on the threads (WARNING: all connections on the built-in body have female
G 1/2” threads).
Fig. 5-6 - Stabilize the body inside the wall identifying with the help of a spirit level, the proper positioning.
Before next step carry out a test to check there are no leakages in the system.
Fig. 7-8 - Fully embed the built-in body in the wall as much as possible adhering to its plastic protection.
WARNING: check, with wall finished, that minimum and maximum built-in sizes shown on the plastic pro-
tection are complied with.
Installation corps encastrement (continue...)
Fig. 1 - Enlever les bouchons de protection des filets pour permettre la connexion au réseau hydrique.
Fig. 2 - Positionner les conduites du réseau hydrique utilisant les connexions préposées.
Fig. 3 - Insérer le corps dans la cavité précédemment obtenue dans le mur.
Fig. 4 - Effectuer la connexion des tubes d’alimentation au corps suivant les indications dans la gure. On
conseille d’utiliser du chanvre pour garantir l’étanchéité sur les lets (ATTENTION: toutes les connexions
situées sur le corps à encastrement ont un letage G 1/2” femelle).
Fig. 5-6 - Stabiliser le corps à l’intérieur du mur identifiant, à l’aide d’un niveau à bulle, le positionnement
correct.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

9
A ce point on peut effectuer un test pour vérier qu’il n’y a pas de fuites dans le système.
Fig. 7-8 - Maçonner complètement l’encastrement en adhérant autant que possible à la protection en pla-
stique de celui-ci. ATTENTION: vérifier, le mur étant fini, d’être dans les mesures minimum et maximum
d’encastrement indiquées sur la protection en plastique.
Installation des Einbaukörpers (folgt...)
Abb. 1 - Die Schutzstopfen aus den Gewinden entfernen, um das Anschließen an das Wassernetz zu
ermöglichen.
Abb. 2 - Unter Verwendung der übergeordneten Schaltungen, die Zuleitungen der Wasserversorgung po-
sitionieren.
Abb. 3 - Den Körper in die zuvor, in der Wand verwirklichten Aushöhlung einsetzen.
Abb. 4 - Die Versorgungsrohre an den Körper anschließen, wie im Bild gezeigt. Es ist empfehlenswert,
Hanf zu verwenden, um die Dichtheit der Gewinden zu gewährleisten (ACHTUNG: alle Befestigungen des
Einbau-Körpers sind mit einem Innengewinde G 1/2” ausgestattet).
Abb. 5-6 - Den Einbaukörper innerhalb der Wand stabilisieren, indem man unter Zuhilfenahme einer Was-
serwaage die korrekte Position ermittelt.
Nun ist es empfehlenswert, einen Test durchzuführen, um sicherzustellen, dass es keine Wasser-
verluste in der Anlage gibt.
Abb. 7-8 - Den Einbaukörper vollständig ummauern, wobei das Mauerwerk die Kunststoffschutzvorrichtung
des Einbaukörpers so dicht wie möglich umgeben muss. ACHTUNG: Überprüfen, dass die Mindest- und
Höchstabmessungen der Einbautiefen, welche auf der Kunststoffschutzvorrichtung angegeben sind, bei
vollendeter Wand eingehalten werden.
Instalación cuerpo por empotrar (continúa...)
Fig. 1 - Quiten los taponcillos de protección de la las roscas para permitir la conexión a la red hídrica.
Fig. 2 - Posicionen la tubería de la red hídrica, utilizando las conexiones previstas.
Fig. 3 - Introduzcan el cuerpo en el nicho anteriormente realizado en la pared.
Fig. 4 - Conecten los tubos de alimentación al cuerpo, según las instrucciones indicadas en la gura. Les
aconsejamos que utilicen el cáñamo para asegurar la hermeticidad de las roscas (CUIDADO: Todos los
racores del cuerpo por empotrar tienen una rosca G 1/2” hembra).
Fig. 5-6 - Estabilicen el cuerpo al interior de la pared individuando, con el auxilio de un nivel de burbuja de
aire, su correcto posicionamiento.
Llegados a este punto Les aconsejamos que efectúen un ensayo para vericar que no haya pérdi-
das en la instalación.
Fig. 7-8 - Metan completamente la parte por empotrar en la pared asegurándola con fábrica, de manera
que adhiera lo más posible al plástico. CUIDADO: verifiquen, acabada la pared, que se hayan respetado
las medidas mínimas y máximas por empotrar indicadas en la protección de plástico.

Снимите защитные заглушки резьбы, чтобы выполнить подключение к водопроводной сети.
Установите трубы водопроводной сети, используя соответствующие подключения.
Вставьте корпус в проем, ранее выполненный в стене.
Выполните подключение водопроводных шлангов к корпусу, выполняя указания, приведенные
на рисунке. Для обеспечения герметичности на резьбе рекомендуется использовать лен (ВНИМАНИЕ:
все точки подключения на встроенном корпусе имеют внутреннюю трубную резьбу 1/2”).
   Закрепите корпус в стене, проверяя при помощи жидкостного уровня правильность
положения.
Затем рекомендуется провести проверку отсутствия течей в системе.
Полностью зацементируйте проем, как можно ближе к пластиковой защите.
ВНИМАНИЕ: после отделки стены проверьте соответствие минимальным и максимальным размерам
встроенной установки, указанным на пластиковой защите.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

10
Fig. 9 Fig. 10
Fig. 11 Fig. 12
Fig. 13 Fig. 14
3 mm
3 mm
OK
NO 2,5 mm
2,5 mm
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

11
Installazione delle parti esterne
Fig. 9 - Togliere le protezioni in plastica dal corpo incasso.
Fig. 10 - Svitare le viti che fissano il tappo di collaudo ed estrarlo dal corpo incasso.
ATTENZIONE: non gettare le viti perchè saranno utilizzate nuovamente per l’installazione delle parti
esterne.
Fig. 11 - Fissare il supporto sul corpo utilizzando le viti tolte in precedenza dal tappo di collaudo.
Fig. 12 - Inserire la piastra di nitura e scorrerla no al muro.
Fig. 13 - Verificare il corretto allineamento della piastra in finitura.
Fig. 14 - Assicurare la piastra stessa al corpo mediante i grani in dotazione.
Installation of external parts
Fig. 9 - Remove plastic protections from built-in body.
Fig. 10 - Unscrew the screws that fasten the test plug and remove it from the built-in body.
WARNING: do not throw the screws away since they will be used again for the installation of the external
parts.
Fig. 11 - Fasten the support on the body using the screws previously removed from the test plug.
Fig. 12 - Insert the nish plate and let it slide down to the wall.
Fig. 13 - Check proper alignment of finish plate.
Fig. 14 - Fasten the plate itself with the dowels supplied.
Installation des parties extérieures
Fig. 9 - Enlever les protections en plastique du corps encastrement.
Fig. 10 - Dévisser les vis qui fixent le bouchon de test et l’extraire du corps encastrement.
ATTENTION: ne pas jeter les vis car elles seront utilisées à nouveau pour l’installation des parties ex-
térieures.
Fig. 11 - Fixer le support sur le corps utilisant les vis enlevées auparavant du bouchon de test.
Fig. 12 - Insérer la plaque de finition et la faire glisser jusqu’au mur.
Fig. 13 - Vérifier l’alignement correct de la plaque de finition.
Fig. 14 - Fixer la plaque elle-même au corps avec les goujons fournis.
Installation der externen Bestandteile
Abb. 9 - Die Kunststoffschutzvorrichtungen vom Einbaukörper entfernen.
Abb. 10 - Die Schrauben, welche den Abnahmestopfen fixieren losschrauben und den Stopfen aus dem
Einbaukörper herausziehen.
ACHTUNG: Die Schrauben nicht wegwerfen, da diese erneut für die Installation der externen Bestandtei-
le zu verwenden sind.
Abb. 11 - Die Halterung unter Verwendung der, zuvor vom Abnahmestopfen entfernten, Schrauben auf
dem Körper fixieren.
Abb. 12 - Die Abschlussplatte einsetzen und bis zur Wand verschieben.
Abb. 13 - Die korrekte Fluchtung der Abschlussplatte überprüfen.
Abb. 14 - Nun fixiert man, unter Einsatz der, in der Ausstattung enthaltenen Stifte, die Platte an der
Wand.
Instalación de las partes externas
Fig. 9 - Quiten las protecciones de plástico del cuerpo por empotrar.
Fig. 10 - Destornillen los tornillos que fijan el tapón de ensayo y extráiganlo del cuerpo por empotrar.
CUIDADO: no tiren los tornillos ya que tendrán que ser utilizados una vez más para la instalación de las
partes externas.
Fig. 11 - Fijen el soporte al cuerpo utilizando los tornillos que acaban de remover del tapón de ensayo.
Fig. 12 - Introduzcan la plancha de acabado y háganla deslizar hasta la pared.
Fig. 13 - Verifiquen la correcta alineación de la placa de acabado.
Fig. 14 - Aseguren la plancha al cuerpo con el auxilio de las clavijas de fijación incluidas en el sumini-
stro.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

12

Снимите пластиковые защиты с встроенного корпуса.
   Отвинтите винты, крепящие испытательную заглушку, и снимите ее с встроенного
корпуса.
ВНИМАНИЕ: не выбрасывайте винты, так как они будут использованы вновь для установки
наружных частей.
   Прикрепите суппорт к корпусу, используя винты, ранее снятые с испытательной
заглушки.
Наденьте декоративную пластину и сместите ее до стены.
Проверьте правильность выравнивания декоративной пластины.
Прикрепите пластину к корпусу при помощи входящих в комплект установочных винтов.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

13
Fig. 15 Fig. 16
Fig. 17 Fig. 18
Fig. 19
2,5 mm
2,5 mm
OK
NO
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

14
Installazione delle parti esterne (continua...)
Fig. 15-16-17 - Inserire sul raccordo la bocca di erogazione e prima di fissarne la posizione con gli appo-
siti grani verificarne il corretto allineamento.
Fig. 18 - Introdurre a pressione il rosone di nitura sul corpo.
Fig. 19 - Inserire la maniglia sulla cartuccia no ad arresto meccanico, e ssarla con il grano in dotazione.
Inserire infine il tappino in finitura.
Installation of external parts (continued...)
Fig. 15-16-17 - Insert on the connection the supply mouth and before fastening its position with the spe-
cial dowels check it proper alignment.
Fig. 18 - Insert pressing the nish washer on the body.
Fig. 19 - Insert the handle on the cartridge down to the mechanical stop, and fasten it with the pin sup-
plied. Then insert the finish plug.
Installation des parties extérieures (continue...)
Fig. 15-16-17 - Insérer sur le raccordement la bouche de débit et avant d’en fixer la position avec les
goujons spécifique en vérifier l’alignement correct.
Fig. 18 - Introduire à pression la rondelle de nition sur le corps.
Fig. 19 - Insérer la poignée sur la cartouche jusqu’à l’arrêt mécanique, et la xer avec le goujon fourni.
Insérer enfin le bouchon en finition.
Installation der externen Bestandteile (folgt...)
Abb. 15-16-17 - Den Wasserauslauf in das Fitting einsetzen und dessen korrekte Fluchtung überprüfen,
bevor man ihn in dieser Position mit den eigens dafür vorgesehenen Stiften fixiert.
Abb. 18 - Die Endbearbeitungsrosette auf den Körper einpressen.
Abb. 19 - Den Handgriff auf die Kartusche bis mechanischem Anschlag einfügen und ihn mittels des
serienmäβigen Stifts befestigen. Anschließend den Abschlussstopfen einsetzen.
Instalación de las partes externas (continúa...)
Fig. 15-16-17 - Introduzcan sobre el racor el caño de erogación y, antes de fijar su posición con el auxilio
de las correspondientes clavijas de fijación, verifiquen su correcta alineación.
Fig. 18 - Introduzcan por presión el florón de acabado en el cuerpo.
Fig. 19 - Introduzcan la maneta sobre el cartucho hasta su tope mecánico y bloquéenla utilizando la
clavija de fijación. Finalmente coloquen el taponcillo de acabado.

Установите на муфту излив и перед его креплением специальными установочными
винтами проверьте правильность выравнивания.
Установите с нажимом декоративную розетку на корпус.
Наденьте ручку на картридж до упора и закрепите ее стопорным винтом в комплекте.
Затем установите декоративную заглушку.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

15
3 mm
Fig. 20 Fig. 21
Fig. 22 Fig. 23
Fig. 24
Cromo
Chrome
Non Cromo
Non Chrome
Non Cromo
Non Chrome
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

16

Fig. 20 - Togliere le protezioni in plastica dal corpo incasso.
Fig. 21 - Svitare le viti che fissano il tappo di collaudo ed estrarlo dal corpo incasso.
ATTENZIONE: non gettare le viti perchè saranno utilizzate nuovamente per l’installazione delle parti esterne.
Fig. 22 - Smontare l’anello coprighiera in nitura dal corpo incassato.
Fig. 23-24 - Introdurre a pressione l’anello di nitura ed installare a pressione la nuova ghiera copricartuccia
in nitura.
Continuare ora l’installazione seguendo le illustrazioni da fig.11 a fig.19.

Fig. 20 - Remove plastic protections from built-in body.
Fig. 21 - Unscrew the screws that fasten the test plug and remove it from the built-in body.
WARNING: do not throw the screws away since they will be used again for the installation of the external
parts.
Fig. 22 - Disassemble the ring nut cover ring in nish from the built-in body.
Fig. 23-24 - Insert pressing the nish ring and insert pressing the new cartridge cover ring nut in nish.
Now go ahead with the installation according to illustrations from fig.11 to fig.19.

Fig. 20 - Enlever les protections en plastique du corps encastrement.
Fig. 21 - Dévisser les vis qui fixent le bouchon de test et l’extraire du corps encastrement.
ATTENTION: ne pas jeter les vis car elles seront utilisées à nouveau pour l’installation des parties extérieu-
res.
Fig. 22 - Démonter la bague couvre-virole en nition du corps encastré.
Fig. 23-24 - Introduire à pression la bague de nition et installer à pression la nouvelle virole couvre-cartouche
en nition.
Continuer maintenant l’installation en suivant les illustrations de fig.11 à fig.19.

Abb. 20 - Die Kunststoffschutzvorrichtungen vom Einbaukörper entfernen.
Abb. 21 - Die Schrauben, welche den Abnahmestopfen fixieren losschrauben und den Stopfen aus dem Ein-
baukörper herausziehen.
ACHTUNG: Die Schrauben nicht wegwerfen, da diese erneut für die Installation der externen Bestandteile zu
verwenden sind.
Abb. 22 - Der Abdeckring in aus dem Gründkörper entfernen.
Abb. 23-24 - Die Endkappe mit Druck einstecken und die Hutmutter der Kartusche mit Druck installieren.
Nun mit der Installation fortfahren, wobei man die Darstellungen von Abb.11 bis Abb.19 befolgt.

Fig. 20 - Quiten las protecciones de plástico del cuerpo por empotrar.
Fig. 21 - Destornillen los tornillos que fijan el tapón de ensayo y extráiganlo del cuerpo por empotrar.
CUIDADO: no tiren los tornillos ya que tendrán que ser utilizados una vez más para la instalación de las partes
externas.
Fig. 22 - Desmonten al anillo cubre-virola con acabado del cuerpo empotrado.
Fig. 23-24 - Introduzcan por presión el anillo de acabado e instalen por presión la nueva virola que cubre el
cartucho con acabado.
Continúen la instalación siguiendo las ilustraciones de la fig. 11 a la fig. 19.

Снимите пластиковую защиту с встроенного корпуса.
Отвинтите винты, крепящие испытательную заглушку, и снимите ее с встроенного корпуса.
ВНИМАНИЕ: не выбрасывайте винты, так как они будут использованы вновь для установки наружных
частей.
Снимите декоративное кольцо круглой гайки с встроенного корпуса.
Установите с нажимом декоративное кольцо и установите с нажимом новое декоративное
кольцо картриджа.
Продолжите установку по иллюстрациям с рис. 11 по рис. 19.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

17
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА
OFF
HOT

COLD
ON

In condizione di riposo la leva si troverà in posizione centrale inclinata verso il basso. Per avviare
l’erogazione dell’acqua spingere verso l’alto la leva; in questo modo si otterrà acqua miscelata. Per
ottenere acqua fredda spostare la leva verso destra e per ottenere acqua calda spostarla verso sinistra.

In idle condition the lever will be in central position inclined towards the bottom. To start water supply
push the lever upwards; this way mixed water is supplied. For cold water shift the lever to the right and
for hot water shift it to the left.

En condition de repos le levier sera en position centrale inclinée vers le bas. Pour démarrer le débit de
l’eau pousser vers le haut le levier; ainsi on aura de l’eau mitigée. Pour obtenir de l’eau froide déplacer le
levier vers droite et pour obtenir de l’eau chaude le déplacer vers la gauche.

Im Ruhezustand bendet sich der Steuerhebel in der Mitte und er ist nach unten geneigt. Den Hebel nach
oben ziehen, um die Wasserversorgung zu starten; auf diese Weise wird gemischtes Wasser versorgt.
Den Hebel nach rechts drehen, um Kaltwasser zu gewinnen, und ihn nach links drehen, um Warmwasser
zu gewinnen.

En condiciones de reposo la palanca se encuentra en posición central inclinada hacia abajo. Para
empezar la erogación del agua empujen la palanca hacia arriba; de esta forma obtendrán agua mezclada.
Para obtener agua fría desplacen la palanca hacia la derecha y para obtener agua caliente desplácenla
hacia la izquierda.
Fig. 25 Fig. 26

18

В исходном состоянии рычаг будет находиться в центральном положении, наклоненным вниз. Для
включения подачи воды поднимите рычаг вверх. В этом положении будет подаваться смешанная
вода. Для подачи холодной воды поверните рычаг вправо, а для подачи горячей воды поверните
его влево.
FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА

19

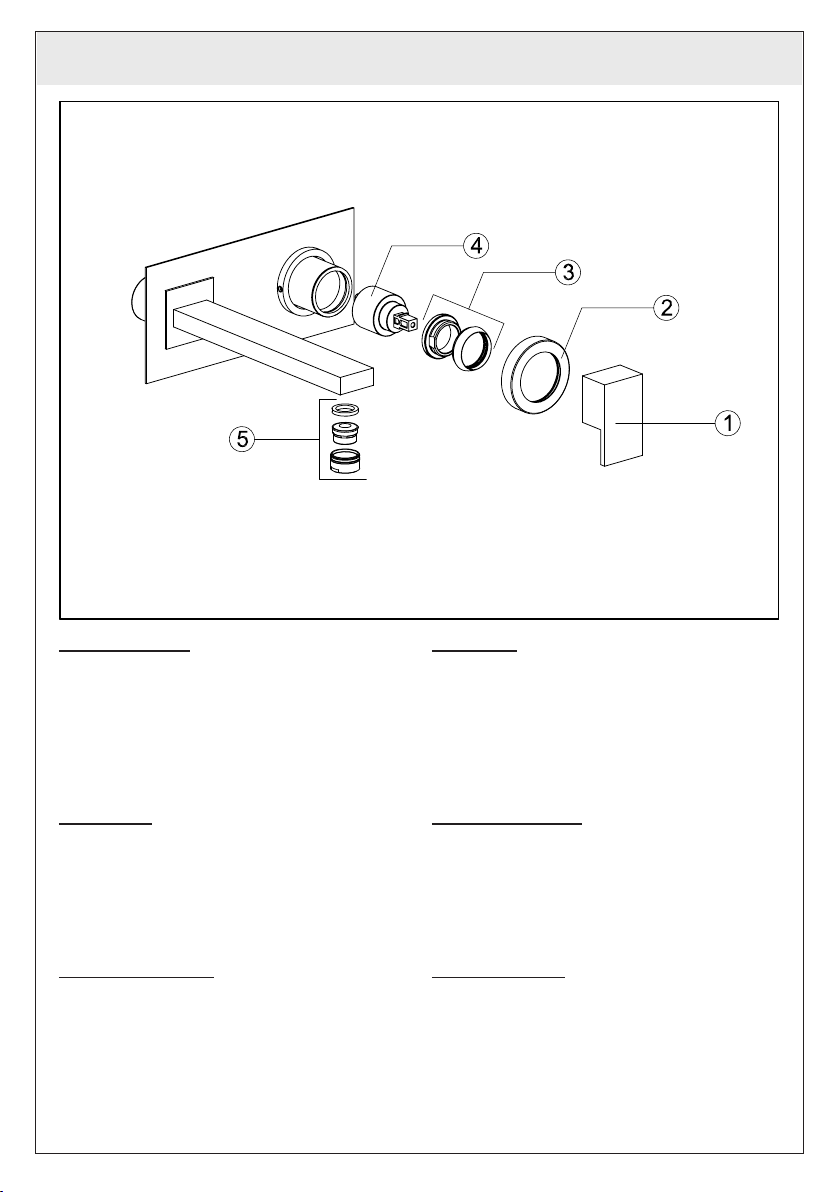

Parti di ricambio:
1 - Maniglia completa
2 - Rosone
3 - Cartuccia
4 - Ghiera di serraggio cartuccia
5 - Aeratore
Spare parts:
1 - Complete lever
2 - Round washer
3 - Cartridge
4 - Cartridge fastening ring nut
5 - Aerator
Pièces de rechange:
1 - Levier complet
2 - Rosace
3 - Cartouche
4 - Virole de fixation cartouche
5 - Brise jet
Ersatzteile:
1 - Vollständiger Griff
2 - Rosette
3 - Kartusche
4 - Gewindehülse der Kartusche
5 - Perlator
Piezas de repuesto:
1 - Palanca completa
2 - Florón
3 - Cartucho
4 - Virola de fijación del cartucho
5 - Aireador

1 - Ручка в сборе
2 - Розетка
3 - Картридж
4 - Крепежная гайка картриджа
5 - Аэратор
Art. 20085
Art. 20086
Art. 20087
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

20
Fig. 27 Fig. 28
B
AC
E
D
F
X
2.5 mm
Ch. 28 mm

Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso.
Togliere il tappino in nitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando
una chiave a brugola, estrarre quindi la maniglia (B) slandola dalla cartuccia (F). Sollevare la ghiera
copricartuccia (C) facendo leva tramite l’apposita scanalatura di riferimento. Allontanare l’anello indica-
tore (D), svitare la ghiera di ssaggio (E) e togliere la cartuccia (F) dal corpo del miscelatore.
Inne introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede
(X) e che le guarnizioni siano correttamente posizionate.

Before carrying out this operation make sure that water supply is turned off.
Remove the nish plug paying attention not to damage it and unscrew the screw (A) using an Allen key,
remove the handle (B) from the cartridge (F). Lift the nishing ring nut (C) using the reference notch.
Remove the indicator ring (D), unscrew the xing ring nut (E) and take the cartridge (F) out from the
mixer body.
Put the new cartridge into the body checking that the two centering pins enters into the respective seats
(X) and that gaskets are well positioned.

Avant d’effectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée.
Enlever le bouchon en nition faisant attention à ne pas l’abîmer et dévisser les grains de xage (A)
utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartouche (F). Soulever
la virole de nition (C) en utilisant la rainure de référence. Quitter la bague d’indication (D), dévisser la
virole de xation (E) et enlever la cartouche (F) du corps de mitigeur.
Introduire enn la cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les
sièges respectifs (X) et que les garnitures sont bien positionnées.
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
