Gessi 39581 User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO
Art. 39581

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure
and/or temperature (see technical data) MUST NEVER BE EXCEEDED, as it may
damage and/or cause ruptures and/or leakages and/or even break the product,
and present a potential hazard and danger to safety, health and/or property.
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a
tool, hammer or for any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed
and tested by a professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING
CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be
attached to the product as they may present a health and safety hazard.
6 - WARNING!! PLEASE TAKE NOTICE THAT heavy objects should never be placed
on or dropped on the product as they may damage the same and cause splinters,
which may present a health and safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully
read before installation and the installation procedure provided therein must be
properly followed and complied with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive
force should be avoided in order to prevent damage to the product and/or its
components and pieces. NEVER force a component or piece into another. NEVER
force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou
la température maximum suggérée (voir données techniques) NE DOIT JAMAIS
ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer des ruptures et/ou
des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses.
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit ne doit
jamais être utilisé comme outil, marteau ou pour tout autre but, autre que celui
pour lequel il a été conçu.
3 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit doit
être toujours installé et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING
CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles
électriques ne doivent jamais être reliés au produit car ils pourraient représenter
un danger pour la sécurité et la santé.
6 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les objets lourds
ne doivent jamais être posés ou fait tomber sur le produit, car il peuvent provoquer
la projection d’éclats et représenter un danger pour la sécurité et la santé.
7 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le manuel
d’instructions doit être lu attentivement avant l’installation et que les procédures
d’installation prévues ici doivent être adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant
l’installation, il faut éviter l’emploi d’une force excessive de sorte à éviter des
dommages au produit et/ou à ses composants et pièces. NE JAMAIS forcer un
composant ou une pièce à l’intérieur d’une autre. NE JAMAIS forcer les vis et ne
pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de
l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la
presión y/o la temperatura máxima aconsejada (mirar datos técnicos) NO TIENE
QUE SER SUPERADA, ya que podría dañar y/o causar rupturas y/o pérdidas y/o
averías del producto y, por lo tanto, representar un riesgo y un peligro potencial
para la seguridad, la saludad y/o la propiedad.
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto
no tiene que ser utilizado como en lugar de herramienta, martillos o para nalidades
diferentes de aquellas para las cuales ha sido diseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene
que ser instalado y ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el
LOCAL PLUMBING CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables
eléctricos no tiene que ser conectado al producto ya que podrían representar un
peligro para la seguridad y la salud.
6 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca objetos
pesados no tienen que ser apoyados o dejados caer sobre el producto ya que
podrían causar la proyección de astillas y representar un peligro para la seguridad
y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de
instrucción tiene que ser leído con cuidado antes de la instalación y que hay que
cumplir adecuadamente con los procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la
instalación, hay que evitar el uso de una fuerza excesiva de manera que se
puedan evitar daños del producto y/o componentes y piezas. NO fuercen NUNCA
un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA los
tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del
agua.

5
Index - Index - Indice
Package content.......................................................................................................................................
Technical features.....................................................................................................................................
Installation preliminaries...........................................................................................................................
Installation.................................................................................................................................................
Contenu de l’emballage............................................................................................................................
Caractéristiques techniques....................................................................................................................
Préliminaires d’installation.......................................................................................................................
Installation.................................................................................................................................................
Contenido de la caja.................................................................................................................................
Características técnicas...........................................................................................................................
Preliminares de instalación......................................................................................................................
Instalación.................................................................................................................................................
6
7/8
9
10/25
6
7/8
9
10/25
6
7/8
9
10/25

6
Package content - Contenu de l’emballage - Contenido de la caja
A B C D
Package content:
A - Built-in body
B - Stirrups for wall mount
C - Fastening set for stirrups
D - Installation and maintenance manuals
Contenu de l’emballage:
A - Corps encastrement
B - Etriers pour fixation murale
C - Jeu de fixation pour étriers
D - Manuels d’installation et entretien
Contenido de la caja:
A - Cuerpo por empotrar
B - Bridas para la fijación a la pared
C - Juego de fijación de las bridas
D - Manuales de instalación y mantenimiento

7
Technical data:
- Minimum working pressure 7,25 psi [0,5 bar]
- Maximum working pressure 72 psi [5 bar]
- Recommended working pressure 43,5 psi [3 bar] (in case of water pressure higher than 72 psi [5 bar] it is
recommended to install pressure reducers)
- Maximum test installation pressure 116 psi [8 bar]
- Avoid major pressure differences between hot and cold water supply. Differences in pressure, water with
high mineral content, and soapy substances can corrode the internal and external parts of the hoses and
slowly weaken the materials thereby causing leakage
- Safety lock at 100°F [38°C]
- Safety lock for max temperature at 120°F [49°C]
- Minimum working temperature 37°F [3°C] - recommended 59°F [15°C] - COLD
- Maximum working temperature 176°F [80°C] - recommended 149°F [65°C] - HOT
- Recommended thermal differential 122°F [50°C]
- Safety system with flow stop in case of lack of one of the two waters
Operation:
- Either with gas or electric accumulation boilers
- Centralised systems
- Wall boilers
- Filters in stainless steel for the treatment of impurities
Warning: contact the plumber for the choice of the best water heating device.
Données techniques:
- Pression minimum d’exercice 7,25 psi [0,5 bar]
- Pression maximum d’exercice 72 psi [5 bar]
- Pression d’exercice conseillée 43,5 psi [3 bar] (en cas de pression de l’eau supérieure aux 72 psi [5 bar]
nous conseillons l’installation de réducteurs de pression)
- Pression maximum d’essai à l’installation 116 psi [8 bar]
- Eviter des différences de pression importantes entre l’alimentation de l’eau chaude et celle de l’eau froide.
Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées peuvent
corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en provoquant
des fuites
- Bloc de sécurité à 100°F [38°C]
- Blocage de sécurité pour température max à 120°F [49°C]
- Température minimum d’exercice 37°F [3°C] - conseillée 59°F [15°C] - FROIDE
- Température maximum d’exercice 176°F [80°C] - conseillée 149°F [65°C] - CHAUDE
- Différentiel thermique conseillé 122°F [50°C]
Technical features - Caractéristiques techniques - Características técnicas
Pressure - Pression -
Presión [bar]
Outlet - Sortie - Salida [l/min]
1°
0.5 22
132
245
354
462
568

8
- Système de sécurité avec le bloc de la distribution en cas de manque d’une des deux eaux
Fonctionnement:
- Soit avec des chauffe-eaux à gaz, électriques à accumulation
- Installations centrales
- Chaudières au mur
- Filtres en acier inox pour le traitement des impuretés
Attention: consulter le plombier pour le choix du dispositif de réchauffement de l’eau le plus approprié.
Datos técnicos:
- Presión mínima de ejercicio 7,25 psi [0,5 bar]
- Presión máxima de ejercicio 72 psi [5 bar]
- Presión de ejercicio aconsejada 43,5 psi [3 bar] (en caso de presión del agua superior a los 72 psi [5 bar],
les aconsejamos instalar unos reductores de presión)
- Presión máxima de ensayo durante la instalación 116 psi [8 bar]
- Eviten grandes diferencias de presión entre la alimentación del agua fría y aquella del agua caliente.
Las diferencias de presión, el agua con una lato contenido mineral y las sustancias jabonosas pueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los materiales
causando pérdidas
- Bloqueo de seguridad a 100°F [38°C]
- Bloque de seguridad para temperatura máxima de 120°F [49°C]
- Temperatura mínima de ejercicio 37°F [3°C] - recomendada 59°F [15°C] - FRÍA
- Temperatura máxima de ejercicio 176°F [80°C] - recomendada 149°F [65°C] - CALIENTE
- Diferencial térmico recomendado 122°F [50°C]
- Sistema de seguridad con bloqueo de seguridad en caso de falta de una de las dos aguas
Funcionamiento:
- Con calderas tanto de gas como eléctricas por acumulación
- Instalaciones centralizadas
- Calderas murales
- Filtros de acero inoxidable para el tratamiento de las impurezas
Cuidado: consúltense con Su fontanero para elegir el dispositivo de calefacción del agua más adecuado.
Technical features - Caractéristiques techniques - Características técnicas

9

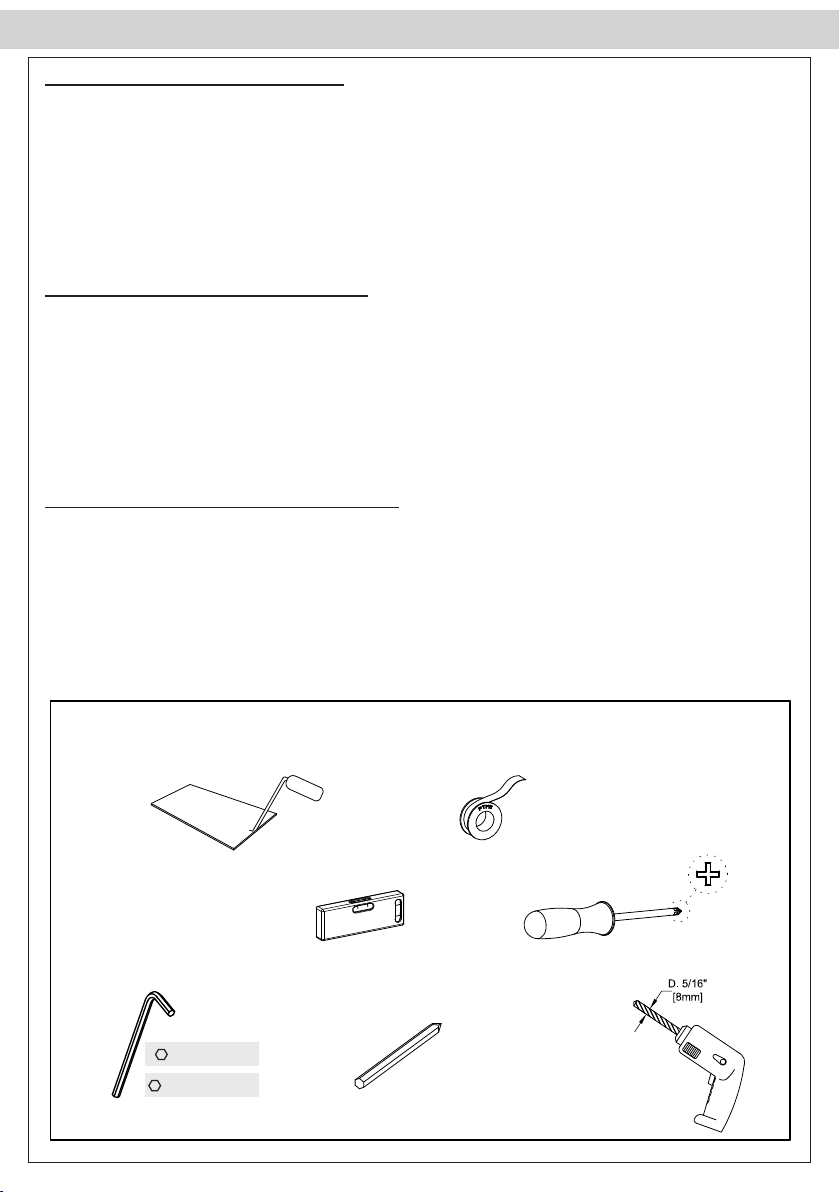

Tools for installation - Outils nécessaires pour l’installation - Herramienta necesaria para la instalación
Pre-installation information - Préliminaires - Preliminares
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter
the product through the rinsed pipes or the general water plant and could damage the washers/ring
washers.
So lters should be installed also on the general system.
The warranty does not cover the claim on this product resulting from lters not being installed in the main
water system.
See the “MANUFACTURER’S LIMITED WARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du produit, de façon
qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur des
tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique générale,
des corps étrangers peuvent entrer dans le produit et abîmer les joints/les joints à anneau.
On recommande ainsi d’installer des ltres également sur le système général.
La garantie ne couvre pas les mauvais fonctionnements de ce produit dans le cas où les ltres ne soient
pas installés au réseau hydraulique central.
Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
producto de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el producto pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre.
Les recomendamos por lo tanto que instalen los ltros en la planta general también.
La garantía no cubre reclamaciones sobre este producto que procedan de los ltros, el cual no se
instalaron en el sistema hídrico principal.
Mirar los “ LIMITES DE GARANTIA DEL PRODUCTOR”.
1/8” [2,5mm]
1/8” [3mm]

10

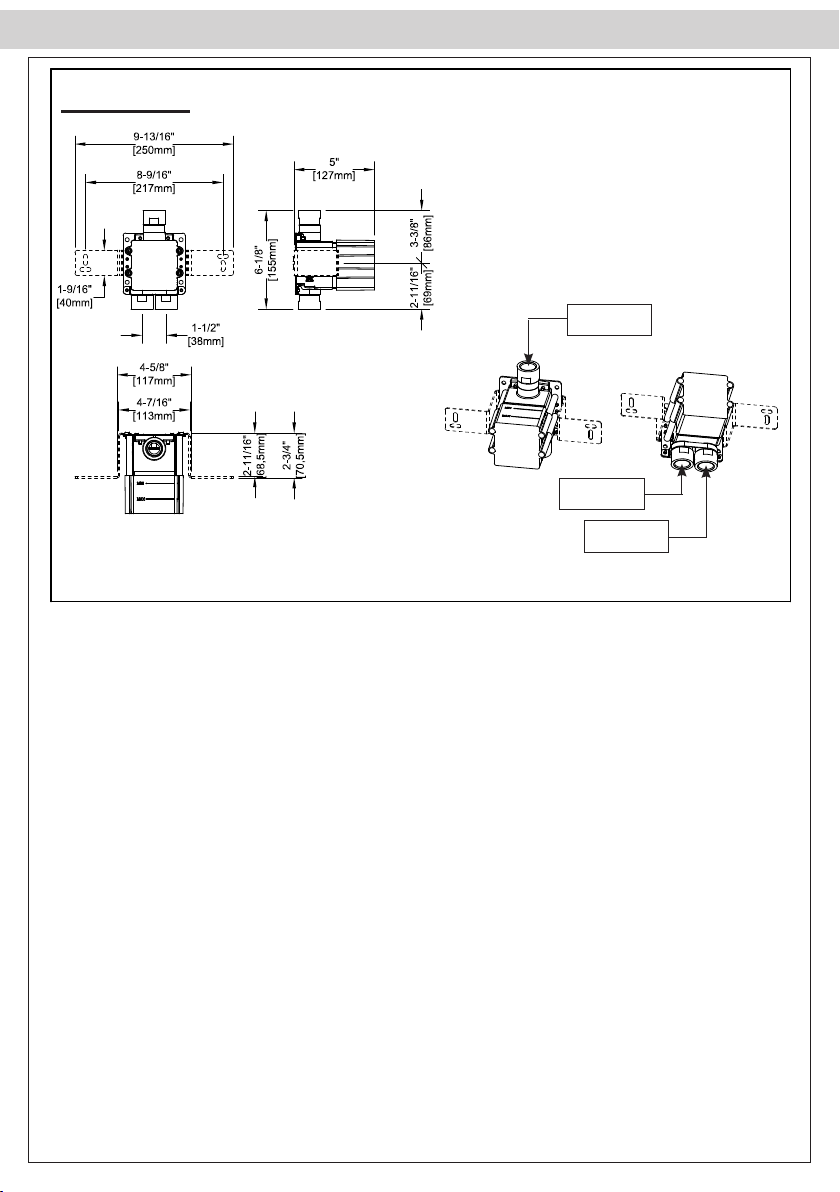

Installation - Installation - Instalación
3/4” NPT f.
OUTLET
Art. 39581
3/4” NPT f.
HOT
3/4” NPT f.
COLD

11
Installation - Installation - Instalación
Fig. 1 Fig. 2
Getting ready for Installation
Fig. 1 - Remove protection plugs of threads to allow connection to the water network.
Fig. 2 - Fasten on the built-in body the stirrups for wall mount (B) using the screws inserted in the package.
The use of stirrups is recommended to facilitate the installation of the built-in body.
Préparation à l’installation
Fig. 1 - Enlever les bouchons de protection des filets pour permettre la connexion au réseau hydrique.
Fig. 2 - Fixer sur le corps encastrement les étriers pour la fixation murale (B) utilisant les vis insérées dans
l’emballage. L’emploi des étriers est recommandé pour faciliter l’installation du corps encastrement.
Preparación de la instalación
Fig. 1 - Quiten los taponcillos de protección de la las roscas para permitir la conexión a la red hídrica.
Fig. 2 - Fijen sobre el cuerpo por empotrar las bridas para la fijación de pared (B) utilizando los tornillos
incluidos en el suministro. Se aconseja la utilización de las bridas que simplifican la instalación del cuerpo
por empotrar.
B
1/8” [2,5mm]

12
Installation - Installation - Instalación
Fig. 3 Fig. 4
Fig. 5
3/4” NPT m.
OUTLET
Fig. 6
3/4” NPT m.
COLD
3/4” NPT m.
HOT

13
Installation - Installation - Instalación
Built-in body installation (continues...)
Before starting make sure the water network is off.
Fig. 3-4 - To create the proper seat for the built-in body check the actual overall sizes and consider the
minimum and maximum built-in depths shown on the plastic protection pre-installed on the body.
Fig. 5 - Position the pipes of the water network using the specific connections.
Fig. 6 - Insert the body in the slot previously obtained in the wall.
Installation corps encastrement (continue...)
Avant de commencer s’assurer que l’alimentation du réseau de distribution est coupée.
Fig. 3-4 - Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements
effectifs de celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la
protection en plastique pré-installée sur le corps.
Fig. 5 - Positionner les conduites du réseau hydrique utilisant les connexions préposées.
Fig. 6 - Insérer le corps dans la cavité précédemment obtenue dans le mur.
Instalación cuerpo por empotrar (continúa...)
Antes de empezar asegúrense que el agua procedente de la red hídrica esté cerrada.
Fig. 3-4 - Para crear un alojamiento correcto del cuerpo por empotrar es necesario verificar las dimensione
máximas del mismo cuerpo y tener en cuenta las profundidades por empotrar mínimas y máximas indicadas
sobre la protección de plástico pre-instalada sobre el cuerpo.
Fig. 5 - Posicionen la tubería de la red hídrica, utilizando las conexiones previstas.
Fig. 6 - Introduzcan el cuerpo en el nicho anteriormente realizado en la pared.

14
Installation - Installation - Instalación
Fig. 7
Fig. 8

15
Installation - Installation - Instalación
Built-in body installation (continues...)

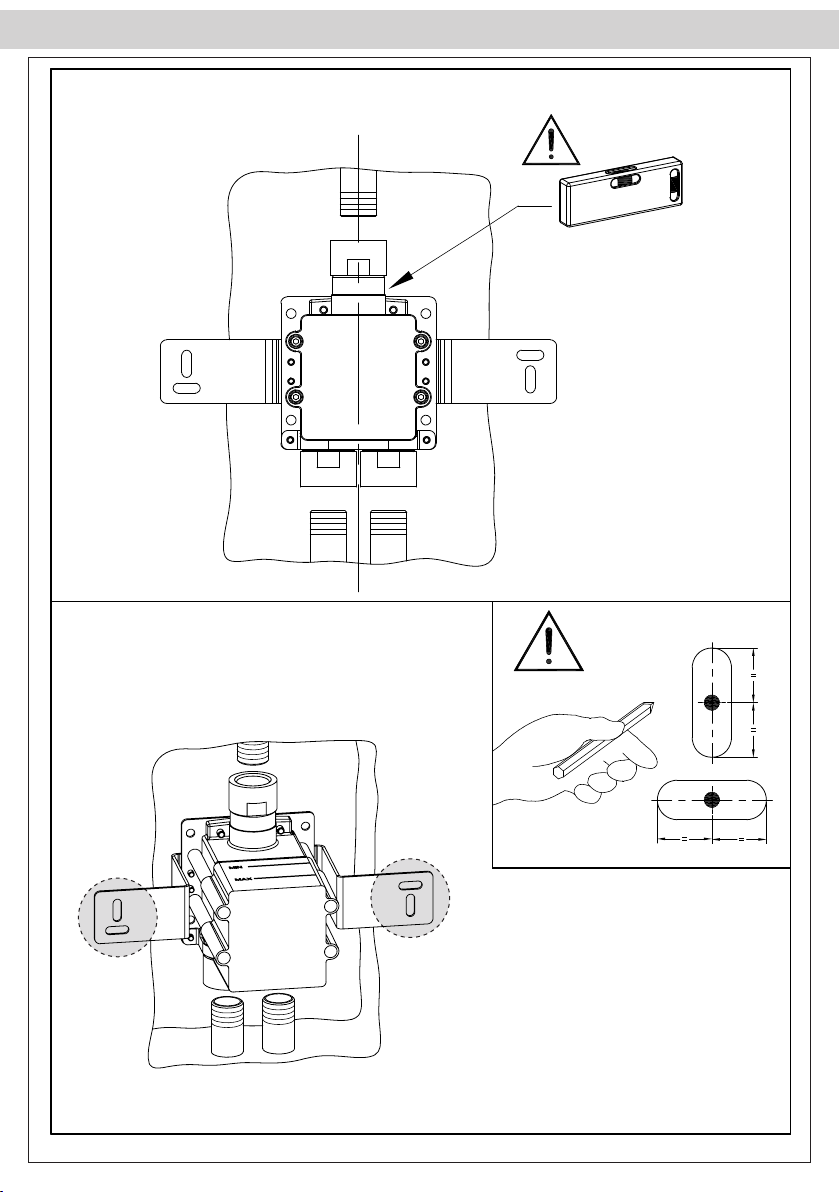

Fig. 7 - Stabilize the body inside the wall identifying with the help of a spirit level, the proper positioning.
Fig. 8 - Mark at the center of loops, the points in which holes should be made for wall mount.
Installation corps encastrement (continue...)
Fig. 7 - Stabiliser le corps à l’intérieur du mur identifiant, à l’aide d’un niveau à bulle, le positionnement
correct.
Fig. 8 - Marquer, au centre des fentes, les points où effectuer les trous pour la fixation murale.
Instalación cuerpo por empotrar (continúa...)
Fig. 7 - Estabilicen el cuerpo al interior de la pared individuando, con el auxilio de un nivel de burbuja de
aire, su correcto posicionamiento.
Fig. 8 - Marquen, al centro de los ojales, los puntos en los cuales realizar los huecos para la fijación de
pared.

16
Installation - Installation - Instalación
Fig. 9 Fig. 10
Fig. 11 Fig. 12
C

17
Installation - Installation - Instalación
Built-in body installation (continues...)
Fig. 9 - Keep the built-in body away from the wall.
Fig. 10 - Drill for wall fastening in the points previously marked with a bit D.5/16” [8mm] for the indicated
depths.
Fig. 11 - Insert plugs in the holes made on the wall after removing any dust residues.
Fig. 12 - Insert again the body in the wall.
Installation corps encastrement (continue...)
Fig. 9 - Eloigner le corps encastrement du mur.
Fig. 10 - Réaliser les trous pour la xation murale dans les points marqués auparavant avec une pointe
D.5/16” [8mm] pour les profondeurs indiquées.
Fig. 11 - Insérer les fiches dans les trous réalisés sur le mur après les avoir nettoyés d’éventuels résidus
de poussières.
Fig. 12 - Insérer à nouveau le corps dans le mur.
Instalación cuerpo por empotrar (continúa...)
Fig. 9 - Alejen el cuerpo por empotrar de la pared.
Fig. 10 - Realicen los huecos para la jación a la pared en los puntos marcados utilizando una broca de
una punta D.5/16” [8mm] para las profundidades indicadas.
Fig. 11 - Introduzcan los tacos en los huecos realizados sobre la pared tras haberlos limpiados de los
eventuales residuos de polvo.
Fig. 12 - Vuelvan a introducir el cuerpo en la pared.

18
Installation - Installation - Instalación
Fig. 13
C

19
Installation - Installation - Instalación
Built-in body installation (continues...)
Fig. 13 - Fasten the body to the wall using the specific screws supplied.
WARNING! Check the perfect alignment of the built-in body before fastening it definitely to the wall.
Installation corps encastrement (continue...)
Fig. 13 - Fixer le corps au mur utilisant les vis spéciales fournies.
ATTENTION! Vérifier le parfait alignement du corps encastrement avant de le fixer définitivement au mur.
Instalación cuerpo por empotrar (continúa...)
Fig. 13 - Fijen el cuerpo a la pared utilizando los correspondientes tornillos incluidos en el suministro.
¡CUIDADO! Verifiquen la perfecta alineación del cuerpo por empotrar antes de fijarlo definitivamente a la
pared.

20
Installation - Installation - Instalación
Fig. 14 Fig. 15
Use hemp or teflon
Employer chanvre ou teflon
Usar cáñamo o teflón
1/8” [3mm]
